1 KT 70 GB F S E NL DK TR Haszná lati útmuta tó - 2 -

2 Ábra 1 M 4 x 15 M 6 x 40 M 4 x 15 ábra 2 a b c 1 ábra 3 4. ábra ábra

3 H Tisztelt vevő! Használati útmutató Mikro koordinátaasztal, KT 70 A PROXXON KT 70 mikro koordinátaasztallal lehetősége van arra, hogy egy asztali fúrógéppel vagy egy helyhez kötött marógéppel kombinálva precíz koordinátákat fúrjon vagy kisebb marási munkálatokat végezzen el. A koordinátaasztallal történő munkánál tartsa mindig be a használt fúró- és marógép biztonsági előírásait és gondoljon arra, hogy a koordinátaasztal egy precíz, viszont egy érzékeny szerszám is egyben. Ezért mindig fokozott gondossággal dolgozzon vele. Teljes nézet (1. ábra): 1. Munkaasztal (200 mm x 70 mm) 2. Ügyfélszolgálat 3. Kézi kerék az X irányhoz 4. Kézi kerék az Y irányhoz 5. Skálagyűrű az X irányhoz 6. Skálagyűrű az Y irányhoz 7. Állítható skála 8. Beállító csavarok 9. Padlólemez 10. Forgácsvédő Műszaki adatok: Munkaasztal: Állítási út X irányban: Állítási út Y irányban: Súly: Hornyok távolsága: A KT 70 mikro koordinátaasztal rögzítése 200 mm x 70 mm 134 mm 46 mm 750g 25 mm A KT 70 mikro koordinátaasztalt a PROXXON MBS 140 fúrógép állványhoz vagy a PROXXON TBM 220 asztali fúrógéphez alakították ki. (megjegyzés: a TBM 220 asztali fúrógép csak koordináta fúráshoz alkalmas, maráshoz nem!) A koordinátaasztal rögzítéséhez a készülékek munkalapján először vágjon két M4-es menetet a 3. ábrának megfelelően a munkalapba. Ehhez egy fúróval menetes lyukat (ø 3.3 mm) kell előfúrni és a furatot süllyeszteni. Végül egy menetvágóval vágja készre a menetet. A KT 70 mikro koordinátaasztalt a M4 menetes lyuk és a rögzítő kövek (2c ábra) segítségével rögzítheti a munkalapon. Mellékelt tartozékok: - Az MS 4 gépsatu szorításához (tartozékként elérhető) (2a ábra). - Szorítóbilincsek (2b ábra). - A koordinátaasztal rögzítéséhez egy munka alátéten (2c ábra)

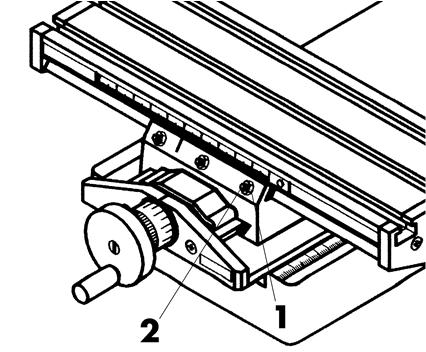

4 A szorítóbilincsek rögzítése: Különösen marási munkákhoz ajánlott a munkadarab rögzítése 3 (4. ábra) a mellékelt szorító bilincsekkel. 1. Ehhez a megfelelő, vele szállított négylapú anyákat az asztal hornyaiba 2 be kell dugni és a 4. ábrának megfelelően kell becsavarozni a szorító bilincseket. A lejtőn levő fogaknál a bilincsek magassága hozzáigazítható a munkadarab magasságához. A skála beállítása: A kézi állítókerekeken a skálagyűrűk mozgathatók és az asztal mozgatása nélkül nullára állíthatók. A skálagyűrűk mellett a KT 70 mikro koordinátaasztal egy eltolható skálával rendelkezik az X irányba történő állításhoz 7 (1. ábra). A vezetőjáték beállítása: Ha idővel a koordinátaasztal vezetője túl sok vagy túl kevés játékot végez, akkor a beállító csavarokkal (5.ábra) a játékot utánállíthatja. Az X irányú játék beállításához először oldja meg az anyát 1 (5. ábra). Ezután állítsa be a játékot a menetes tüske 2 segítségével. A rögzítéshez az anyát 1 húzza meg ismét. (Megjegyzés: A menetes tüskét ne húzza meg teljesen, különben a vezetés sérül). Az Y irány játékának beállítása ugyanígy történik

5

6 Alkatrészjegyzék Mikro koordinátaasztal, Artikel-No Alk.sz.: Megnevezés / Designation Munkaasztal / Work table Tartó / Tartó Padlólemez / Base plate Forgácsvédő / Cutting guard Forgácsvédő bázis rész / Cutting guard base Felső borítás / Upper cover Alsó borítás / Lower cover Köztes lap fent / Upper intermediate plate Köztes lap lent / Lower intermediate plate X orsó / X spindle Y orsó / Y spindle a Orsó anya / Spindle nut b Orsó anya / Spindle nut Kézi kerék / Handwheel Csatlakozógomb / Handle Skála gyűrű / Scale ring Dugó / Cap Állító lemez felső / Upper adjusting plate Állító lemez alsó / Lower adjusting plate Skála / Scale Hüvely / Bushing Szegecs / Rivet Rugó / Spring a anya / Horony b anya / Horony tárcsa / Washer Tüske / Pin Csavar / Screw Menetes tüske, rövid / Short set screw Menetes tüske, hosszú / Long set screw anya / Horony Csavar / Screw Csomagolás: / Packaging Használati útmutató / Manual

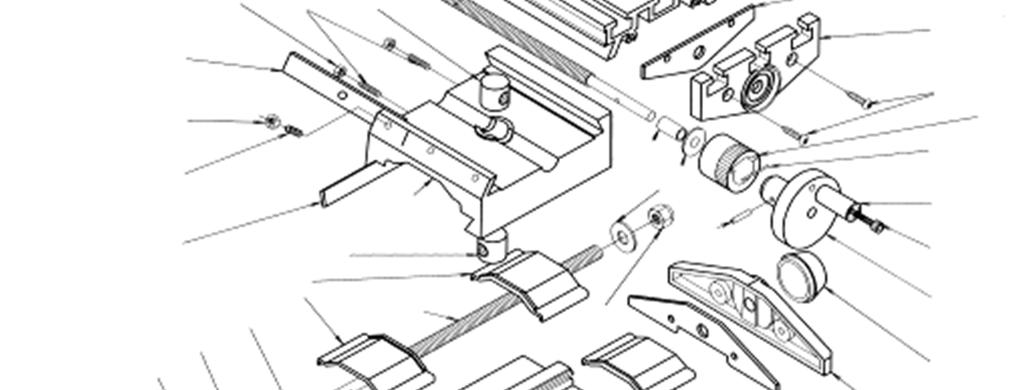

7 Pótalkatrész ábra a a
