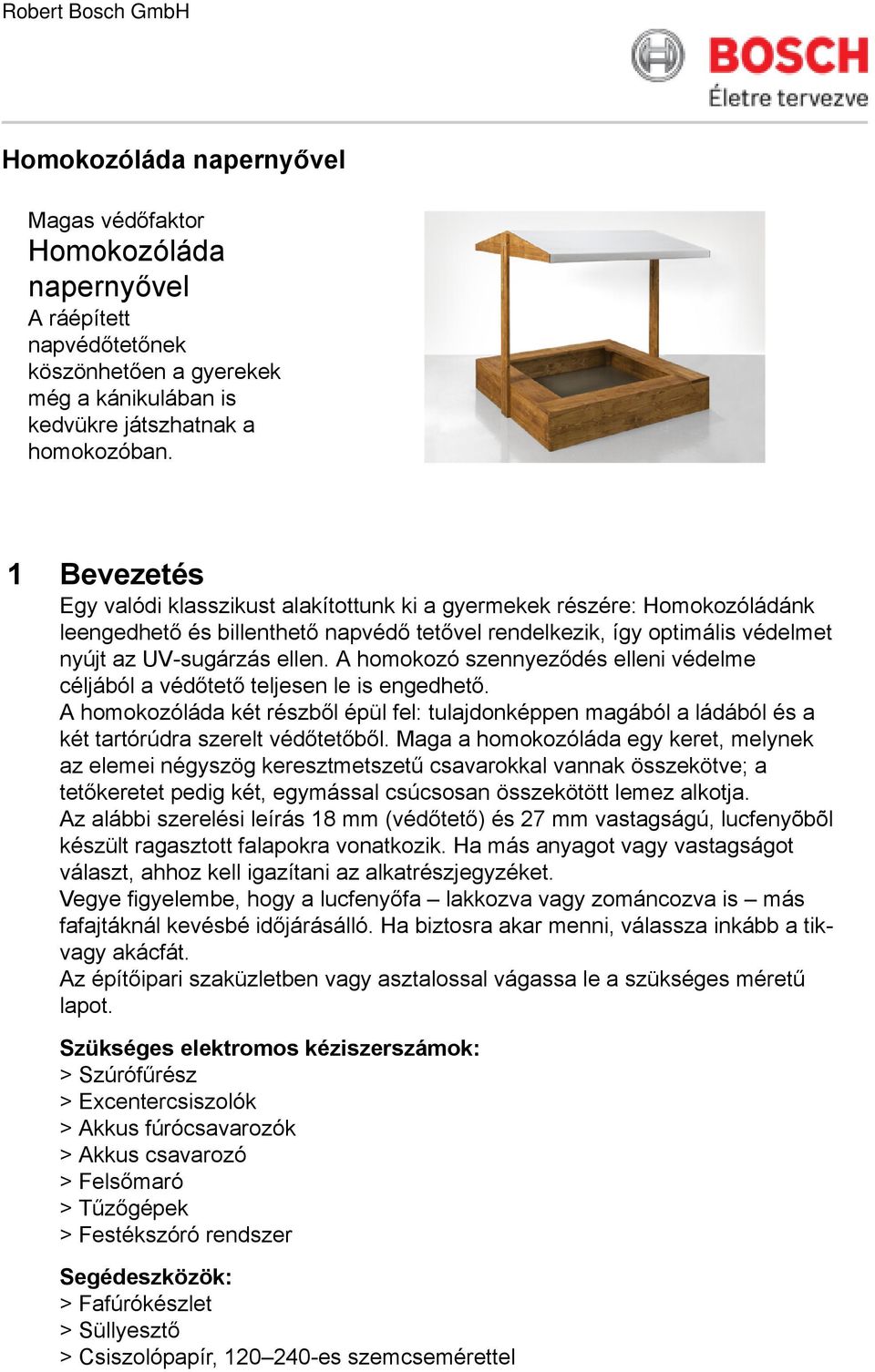

1 Homokozóláda napernyővel Magas védőfaktor Homokozóláda napernyővel A ráépített napvédőtetőnek köszönhetően a gyerekek még a kánikulában is kedvükre játszhatnak a homokozóban. 1 Bevezetés Egy valódi klasszikust alakítottunk ki a gyermekek részére: Homokozóládánk leengedhető és billenthető napvédő tetővel rendelkezik, így optimális védelmet nyújt az UV-sugárzás ellen. A homokozó szennyeződés elleni védelme céljából a védőtető teljesen le is engedhető. A homokozóláda két részből épül fel: tulajdonképpen magából a ládából és a két tartórúdra szerelt védőtetőből. Maga a homokozóláda egy keret, melynek az elemei négyszög keresztmetszetű csavarokkal vannak összekötve; a tetőkeretet pedig két, egymással csúcsosan összekötött lemez alkotja. Az alábbi szerelési leírás 18 (védőtető) és 27 vastagságú, lucfenyõbõl okra vonatkozik. Ha más anyagot vagy vastagságot választ, ahhoz kell igazítani az alkatrészjegyzéket. Vegye figyelembe, hogy a fa lakkozva vagy zománcozva is más fafajtáknál kevésbé időjárásálló. Ha biztosra akar menni, válassza inkább a tikvagy akácfát. Az építőipari szaküzletben vagy asztalossal vágassa le a szükséges méretű lapot. Szükséges elektromos kéziszerszámok: > Szúrófűrész > Excentercsiszolók > Akkus fúrócsavarozók > Akkus csavarozó > Felsőmaró > Tűzőgépek > Festékszóró rendszer Segédeszközök: > Fafúrókészlet > Süllyesztő > Csiszolópapír, es szemcsemérettel

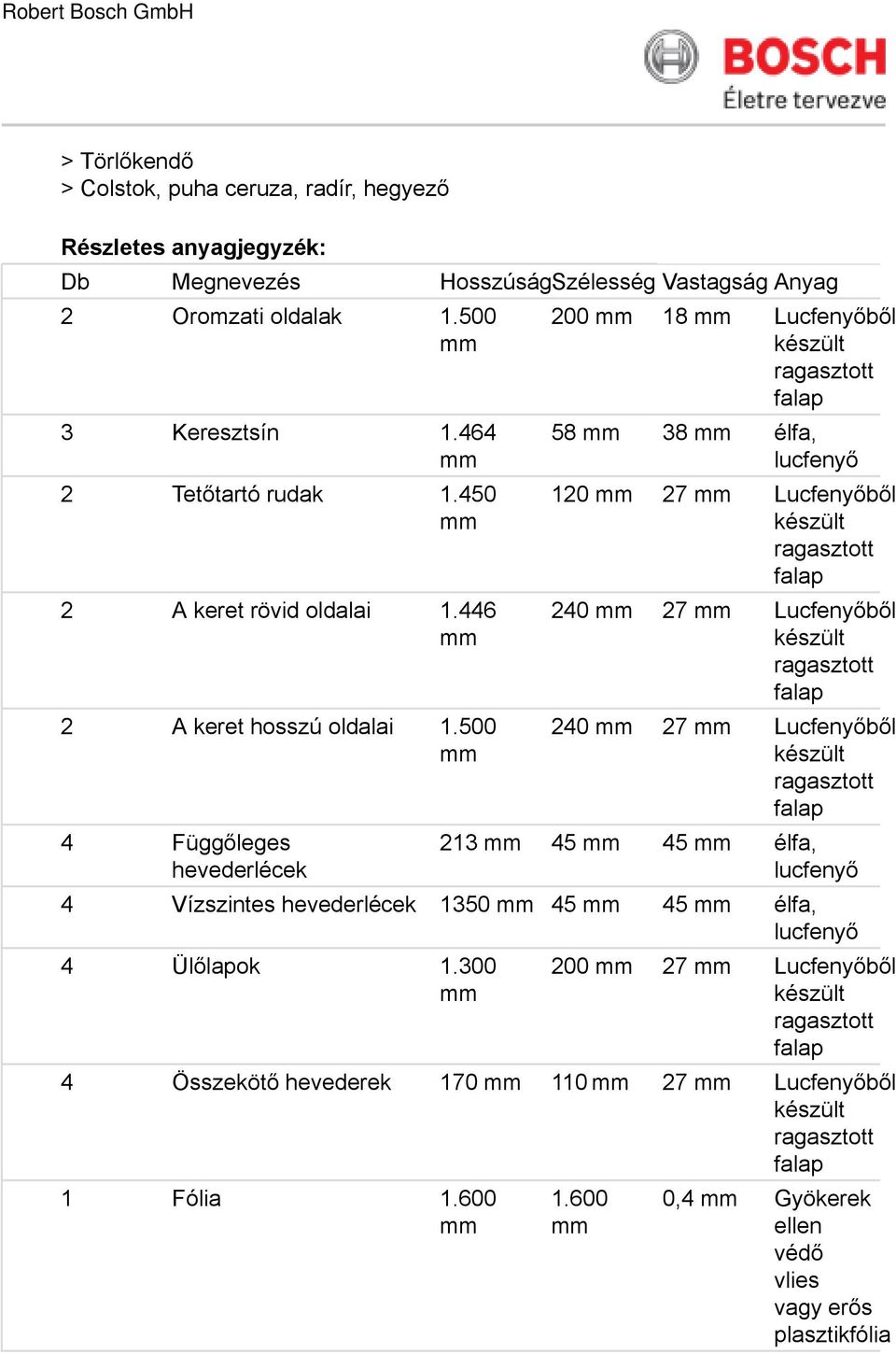

2 > Törlőkendő > Colstok, puha ceruza, radír, hegyező Részletes anyagjegyzék: Db Megnevezés HosszúságSzélesség Vastagság Anyag 2 Oromzati oldalak Keresztsín Tetőtartó rudak A keret rövid oldalai A keret hosszú oldalai Függőleges hevederlécek Lucfenyőből élfa, Lucfenyőből Lucfenyőből Lucfenyőből élfa, 4 Vízszintes hevederlécek élfa, 4 Ülőlapok Lucfenyőből 4 Összekötő hevederek Lucfenyőből 1 Fólia ,4 Gyökerek ellen védő vlies vagy erős plasztikfólia

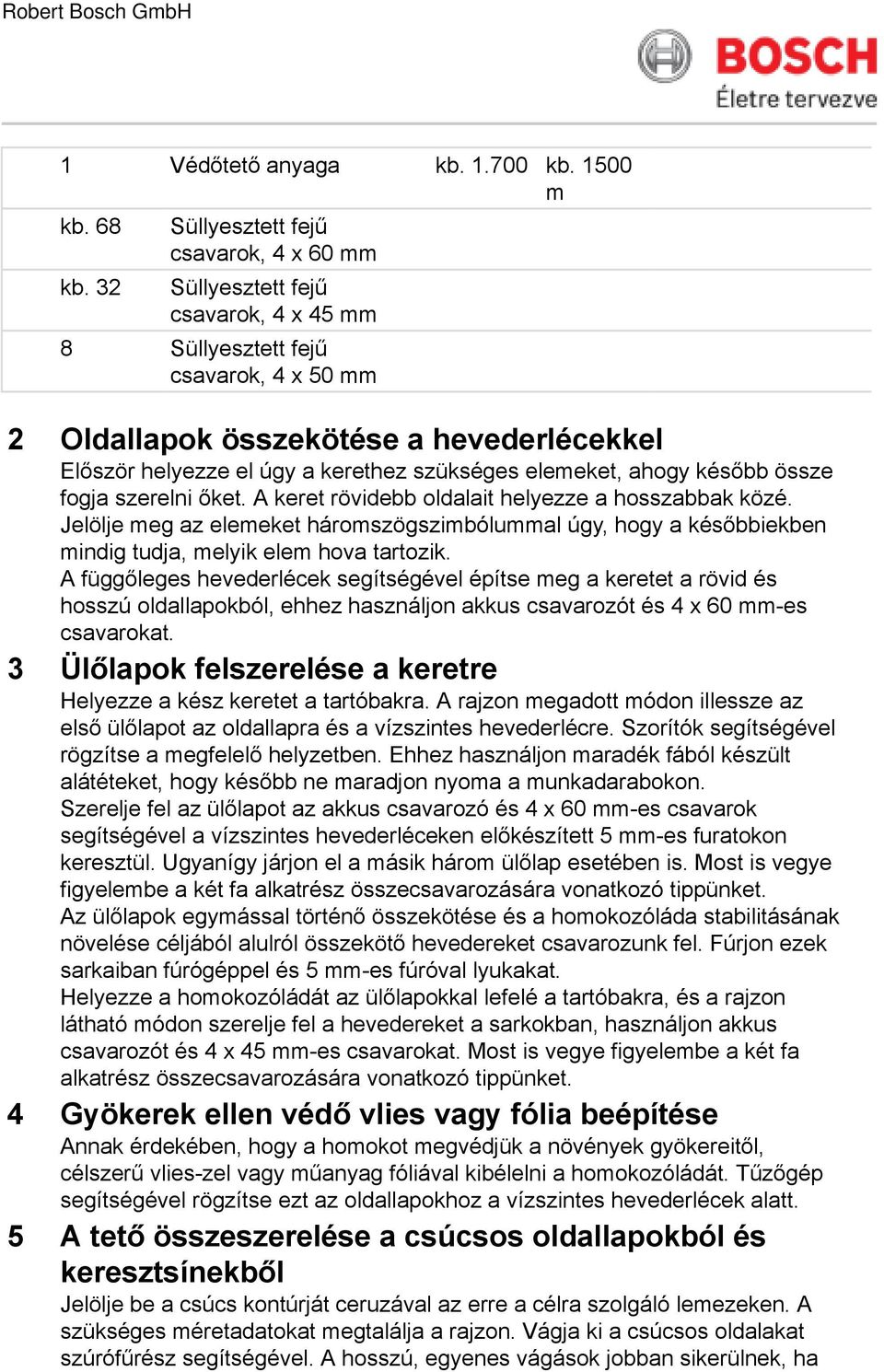

3 1 Védőtető anyaga kb kb m kb. 68 kb. 32 Süllyesztett fejű csavarok, 4 x 60 Süllyesztett fejű csavarok, 4 x 45 8 Süllyesztett fejű csavarok, 4 x 50 2 Oldallapok összekötése a hevederlécekkel Először helyezze el úgy a kerethez szükséges elemeket, ahogy később össze fogja szerelni őket. A keret rövidebb oldalait helyezze a hosszabbak közé. Jelölje meg az elemeket háromszögszimbólual úgy, hogy a későbbiekben mindig tudja, melyik elem hova tartozik. A függőleges hevederlécek segítségével építse meg a keretet a rövid és hosszú oldallapokból, ehhez használjon akkus csavarozót és 4 x 60 -es csavarokat. 3 Ülőlapok felszerelése a keretre Helyezze a kész keretet a tartóbakra. A rajzon megadott módon illessze az első ülőlapot az oldallapra és a vízszintes hevederlécre. Szorítók segítségével rögzítse a megfelelő helyzetben. Ehhez használjon maradék fából alátéteket, hogy később ne maradjon nyoma a munkadarabokon. Szerelje fel az ülőlapot az akkus csavarozó és 4 x 60 -es csavarok segítségével a vízszintes hevederléceken előkészített 5 -es furatokon keresztül. Ugyanígy járjon el a másik három ülőlap esetében is. Most is vegye figyelembe a két fa alkatrész összecsavarozására vonatkozó tippünket. Az ülőlapok egymással történő összekötése és a homokozóláda stabilitásának növelése céljából alulról összekötő hevedereket csavarozunk fel. Fúrjon ezek sarkaiban fúrógéppel és 5 -es fúróval lyukakat. Helyezze a homokozóládát az ülőlapokkal lefelé a tartóbakra, és a rajzon látható módon szerelje fel a hevedereket a sarkokban, használjon akkus csavarozót és 4 x 45 -es csavarokat. Most is vegye figyelembe a két fa alkatrész összecsavarozására vonatkozó tippünket. 4 Gyökerek ellen védő vlies vagy fólia beépítése Annak érdekében, hogy a homokot megvédjük a növények gyökereitől, célszerű vlies-zel vagy műanyag fóliával kibélelni a homokozóládát. Tűzőgép segítségével rögzítse ezt az oldallapokhoz a vízszintes hevederlécek alatt. 5 A tető összeszerelése a csúcsos oldallapokból és keresztsínekből Jelölje be a csúcs kontúrját ceruzával az erre a célra szolgáló lemezeken. A szükséges méretadatokat megtalálja a rajzon. Vágja ki a csúcsos oldalakat szúrófűrész segítségével. A hosszú, egyenes vágások jobban sikerülnek, ha

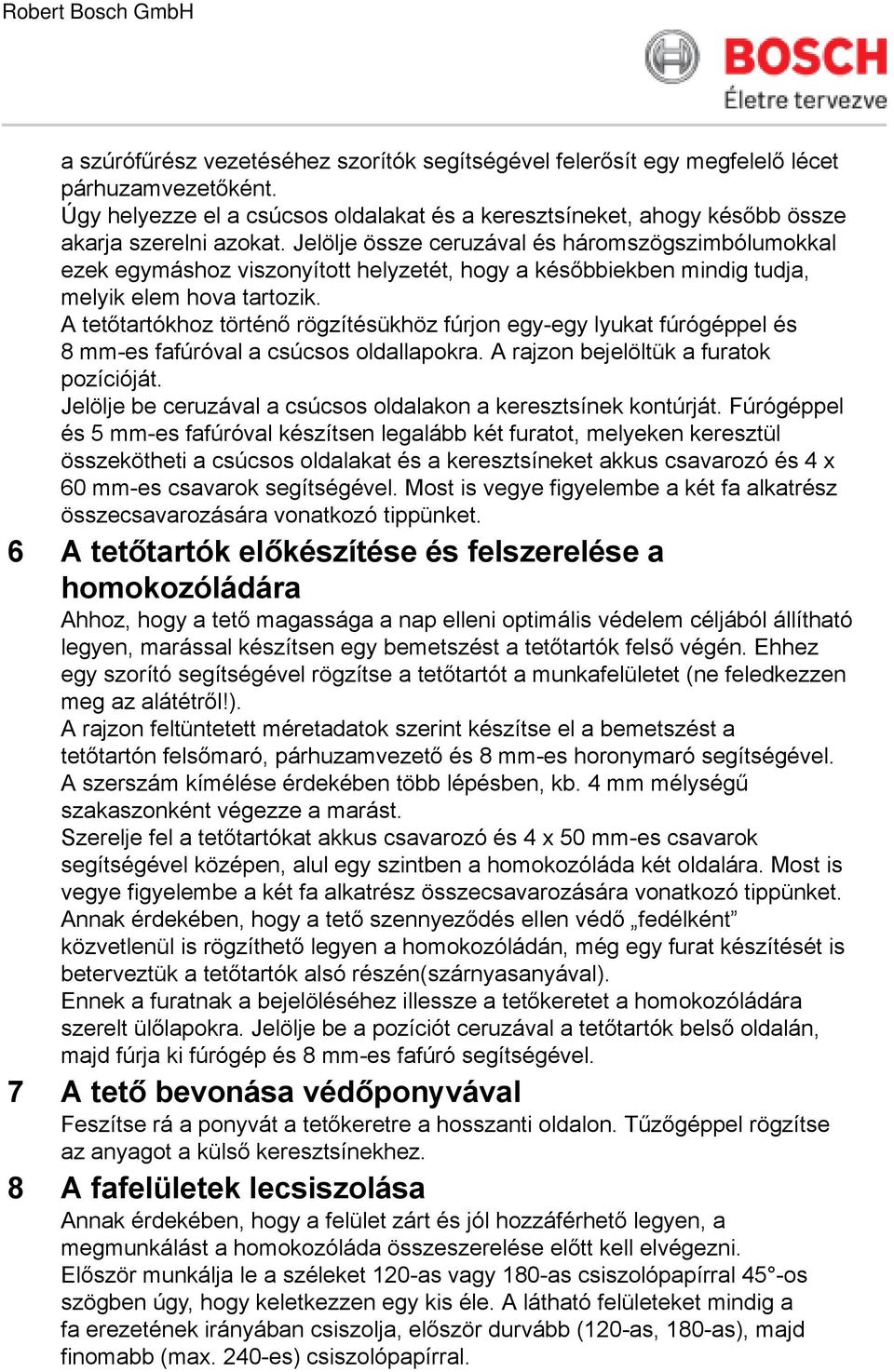

4 a szúrófűrész vezetéséhez szorítók segítségével felerősít egy megfelelő lécet párhuzamvezetőként. Úgy helyezze el a csúcsos oldalakat és a keresztsíneket, ahogy később össze akarja szerelni azokat. Jelölje össze ceruzával és háromszögszimbólumokkal ezek egymáshoz viszonyított helyzetét, hogy a későbbiekben mindig tudja, melyik elem hova tartozik. A tetőtartókhoz történő rögzítésükhöz fúrjon egy-egy lyukat fúrógéppel és 8 -es fafúróval a csúcsos oldallapokra. A rajzon bejelöltük a furatok pozícióját. Jelölje be ceruzával a csúcsos oldalakon a keresztsínek kontúrját. Fúrógéppel és 5 -es fafúróval készítsen legalább két furatot, melyeken keresztül összekötheti a csúcsos oldalakat és a keresztsíneket akkus csavarozó és 4 x 60 -es csavarok segítségével. Most is vegye figyelembe a két fa alkatrész összecsavarozására vonatkozó tippünket. 6 A tetőtartók előkészítése és felszerelése a homokozóládára Ahhoz, hogy a tető magassága a nap elleni optimális védelem céljából állítható legyen, marással készítsen egy bemetszést a tetőtartók felső végén. Ehhez egy szorító segítségével rögzítse a tetőtartót a munkafelületet (ne feledkezzen meg az alátétről!). A rajzon feltüntetett méretadatok szerint készítse el a bemetszést a tetőtartón felsőmaró, párhuzamvezető és 8 -es horonymaró segítségével. A szerszám kímélése érdekében több lépésben, kb. 4 mélységű szakaszonként végezze a marást. Szerelje fel a tetőtartókat akkus csavarozó és 4 x 50 -es csavarok segítségével középen, alul egy szintben a homokozóláda két oldalára. Most is vegye figyelembe a két fa alkatrész összecsavarozására vonatkozó tippünket. Annak érdekében, hogy a tető szennyeződés ellen védő fedélként közvetlenül is rögzíthető legyen a homokozóládán, még egy furat készítését is beterveztük a tetőtartók alsó részén(szárnyasanyával). Ennek a furatnak a bejelöléséhez illessze a tetőkeretet a homokozóládára szerelt ülőlapokra. Jelölje be a pozíciót ceruzával a tetőtartók belső oldalán, majd fúrja ki fúrógép és 8 -es fafúró segítségével. 7 A tető bevonása védőponyvával Feszítse rá a ponyvát a tetőkeretre a hosszanti oldalon. Tűzőgéppel rögzítse az anyagot a külső keresztsínekhez. 8 A fafelületek lecsiszolása Annak érdekében, hogy a felület zárt és jól hozzáférhető legyen, a megmunkálást a homokozóláda összeszerelése előtt kell elvégezni. Először munkálja le a széleket 120-as vagy 180-as csiszolópapírral 45 -os szögben úgy, hogy keletkezzen egy kis éle. A látható felületeket mindig a fa erezetének irányában csiszolja, először durvább (120-as, 180-as), majd finomabb (max. 240-es) csiszolópapírral.

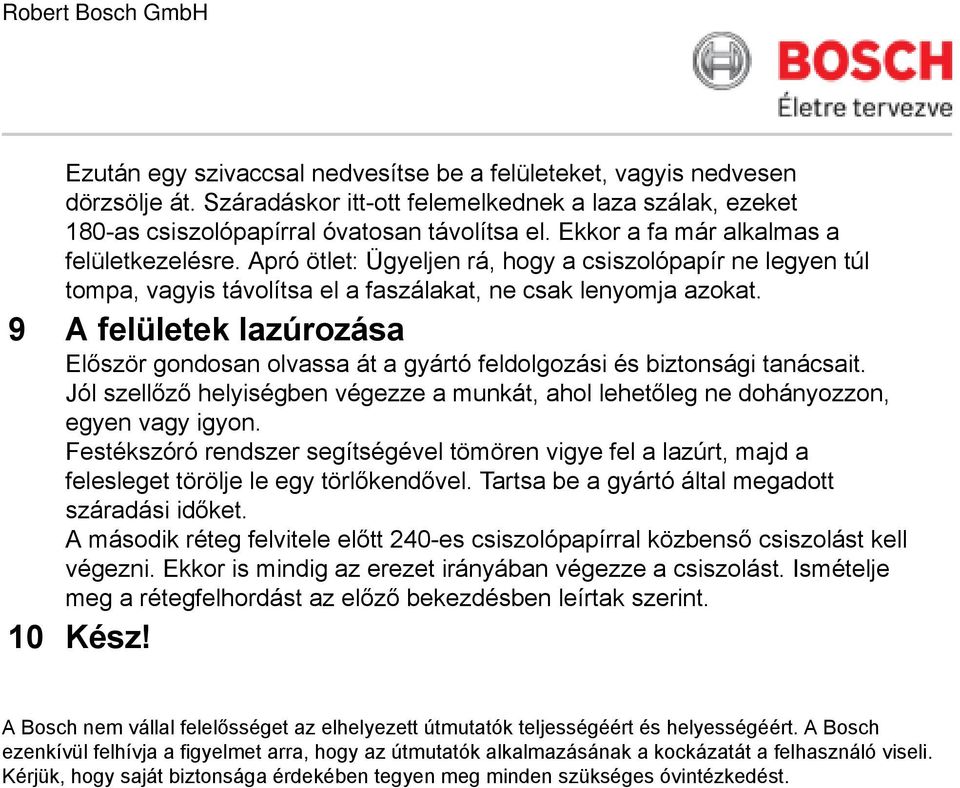

5 Ezután egy szivaccsal nedvesítse be a felületeket, vagyis nedvesen dörzsölje át. Száradáskor itt-ott felemelkednek a laza szálak, ezeket 180-as csiszolópapírral óvatosan távolítsa el. Ekkor a fa már alkalmas a felületkezelésre. Apró ötlet: Ügyeljen rá, hogy a csiszolópapír ne legyen túl tompa, vagyis távolítsa el a faszálakat, ne csak lenyomja azokat. 9 A felületek lazúrozása Először gondosan olvassa át a gyártó feldolgozási és biztonsági tanácsait. Jól szellőző helyiségben végezze a munkát, ahol lehetőleg ne dohányozzon, egyen vagy igyon. Festékszóró rendszer segítségével tömören vigye fel a lazúrt, majd a felesleget törölje le egy törlőkendővel. Tartsa be a gyártó által megadott száradási időket. A második réteg felvitele előtt 240-es csiszolópapírral közbenső csiszolást kell végezni. Ekkor is mindig az erezet irányában végezze a csiszolást. Ismételje meg a rétegfelhordást az előző bekezdésben leírtak szerint. 10 Kész! A Bosch nem vállal felelősséget az elhelyezett útmutatók teljességéért és helyességéért. A Bosch ezenkívül felhívja a figyelmet arra, hogy az útmutatók alkalmazásának a kockázatát a felhasználó viseli. Kérjük, hogy saját biztonsága érdekében tegyen meg minden szükséges óvintézkedést.
