1 Góól! célbarúgó tábla Telitalálat! Góól! célbarúgó tábla Mostantól nemcsak a sportstúdióban lehet célbarúgó táblára lőni, hanem Önnél is otthon, a kertben. 1 Bevezetés A célbarúgó tábla egy IGAZI klasszikus a futballrajongóknak. Bemutatunk Önnek egy stabil nyírfa anyagból készült modellt, amely szétszerelhető és a használat után helytakarékosan tárolható a garázsban vagy a pincében. A következő szerelési leírás 21 vastagságú nyírfa anyaghoz alkalmas. Ha más anyagot vagy vastagságot választ, ahhoz kell igazítani az alkatrészjegyzéket. Hogy az egy darabban meglehetősen nagy méretű és nehéz célbarúgó tábla kezelhető legyen, két félből terveztük. A két felet a hátoldalukon egy pánt köti össze egy falemez formájában, csavarok segítségével. A két talp is levehető. Mindkét talp két keresztirányban elhelyezett alsó talplemezből, az összekötő talplécből és a lécre felcsavarozott két talpgerendából áll. A két gerenda közé van beillesztve a célbarúgó tábla. Mivel a tábla önsúlya lenyomja az összekötő talplécet, a lemez beszorul a két gerenda közé. Ezt a nyomást erősíti a feszítő drótköteles szerkezet húzása. Szükséges elektromos kéziszerszámok: > Szúrófűrész > Multicsiszolók > Akkus fúrócsavarozók > Akkus csavarozó > Festékszóró rendszer Segédeszközök: > Fafúró készlet (6 vagy 8, 100 fúrásmélységhez) > Csiszolópapír, es szemcsézet > Ragasztószalag > Colstok, puha ceruza, radír, hegyező > Két csavarszorító > Fémfűrész

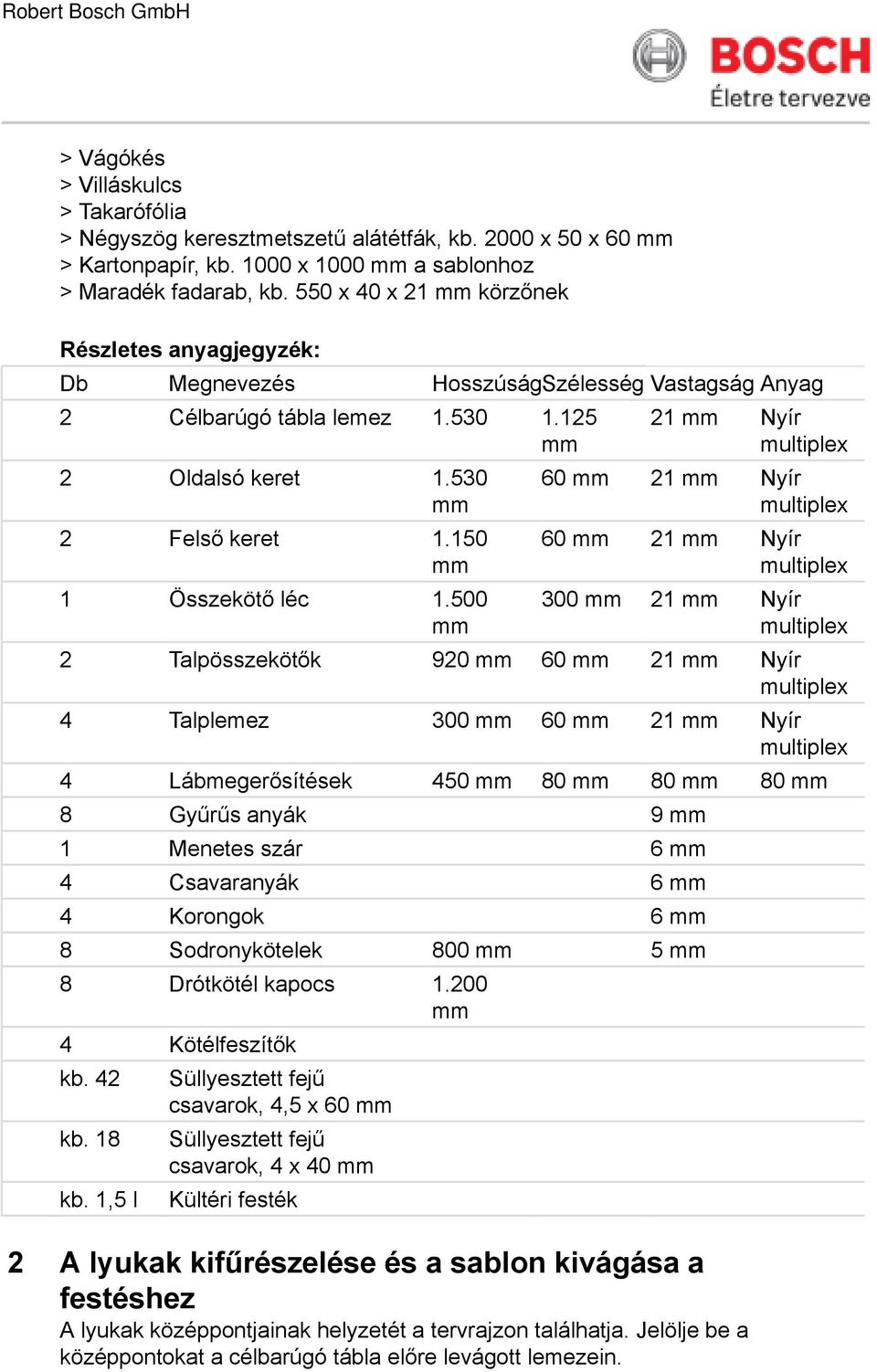

2 > Vágókés > Villáskulcs > Takarófólia > Négyszög keresztmetszetű alátétfák, kb x 50 x 60 > Kartonpapír, kb x 1000 a sablonhoz > Maradék fadarab, kb. 550 x 40 x 21 körzőnek Részletes anyagjegyzék: Db Megnevezés HosszúságSzélesség Vastagság Anyag 2 Célbarúgó tábla lemez Oldalsó keret Felső keret Összekötő léc Nyír Nyír Nyír Nyír 2 Talpösszekötők Nyír 4 Talplemez Nyír 4 Lábmegerősítések Gyűrűs anyák 9 1 Menetes szár 6 4 Csavaranyák 6 4 Korongok 6 8 Sodronykötelek Drótkötél kapocs Kötélfeszítők kb. 42 kb. 18 kb. 1,5 l Süllyesztett fejű csavarok, 4,5 x 60 Süllyesztett fejű csavarok, 4 x 40 Kültéri festék 2 A lyukak kifűrészelése és a sablon kivágása a festéshez A lyukak középpontjainak helyzetét a tervrajzon találhatja. Jelölje be a középpontokat a célbarúgó tábla előre levágott lemezein.

3 A körzőt a lyukak felrajzolásához egy maradék fadarabból készítheti el (a méreteket lásd a segédeszközök jegyzékében): Csavarozzon be a léc végén a középvonal mentén egy süllyesztett fejű csavart, amely a körző beszúrható hegyeként szolgál. 225 távolságra ettől (ez a lyuk sugara) fúrjon a lécbe egy akkora átmérőjű furatot, mint a ceruzája és már kész is a körző! Szúrja a körző hegyét a lyuk középpontjába, és rajzoljon egy kört a behelyezett ceruza segítségével. A másik lemeznél ugyanígy járjon el. Ahhoz, hogy a lyukat ki tudja vágni a szúrófűrésszel, szüksége van egy kis nyílásra, amelyen keresztül átdughatja a fűrészlapot. Ehhez fúrjon egy lyukat a fúrógéppel és egy 10 -es fafúróval a körön belül, szorosan a ceruzával felrajzolt kör mellett. Most precízen végigfűrészelhet a szúrófűrésszel a vonal mentén, amíg ki nem esik a kerek lemez. Ismételje meg a folyamatot a második lemeznél. A körző segítségével készítheti el a kartonpapír sablont a festéshez is, a lyuk fehér szegélyéhez. Ez a kör 650 átmérővel egy kicsit nagyobb. Ezért a körzőlécére mérjen fel egy második, 325 -es rádiuszt és fúrjon ott egy második lyukat a ceruza számára. Rajzolja fel a kört a fentiek szerint, majd gondosan vágja ki a lyukat egy szőnyegvágó késsel. 3 A feszítőkötél rögzítésének felszerelése Vágjon le a fémfűrésszel a menetszálból két, egyenként 40 -es darabot, és négy, egyenként 120 -es darabot. A 40 -es darabok kötik össze a gyűrűs anyákat a célbarúgó tábla lemezeiben, a 120 -es darabok tartják a gyűrűs anyákat a talpakban. Fúrjon a gyűrűs anya rögzítéséhez egy 6 -es fafúróval a rajz méretadatai szerint mindkét célbarúgó táblába egy lyukat. Ebbe kell behelyezni a gyűrűs anyákat a drótkötéllel történő megfeszítéshez. Dugja át a rövid menetszálakat a célbarúgó táblákban előre kifúrt lyukakon keresztül, majd csavarozza fel mindkét oldalról a gyűrűs anyákat. 4 Az összekötő léc felcsavarozása Az összekötő léc egy falemez, amely a célbarúgó tábla két felét a hátoldalukon összefogja. Csavarozza össze a célbarúgó tábla egyik felével szilárdan. A célbarúgó tábla másik felét csak a festés után, ill. a célbarúgó tábla felépítésénél rögzítse. Fúrja elő az összekötő lécet egy 4,5 -es fafúróval, majd szerelje fel kilenc 4 x 40 -es süllyesztett fejű csavarral a célbarúgó tábla egyik felére. 5 A talpak összeszerelése Először helyezze a talpgerendákat a felső oldalukkal lefelé a munkafelületre. Tipp: Helyezzen a talpgerendák közé egy maradék fadarabot, amely ugyanolyan vastag, mint a célbarúgó tábla. Ez biztosítja, hogy a célbarúgó tábla beférjen a két gerenda közé. Ezután állítsa be a talp összekötőléceit, majd rögzítse őket 2-2 facsavarral (4,5 x 60 ). Ezt követően rögzítse a talplemezeket a végeken 4-4 facsavarral. És a csavaroznál most se felejtse el az előfúrást.

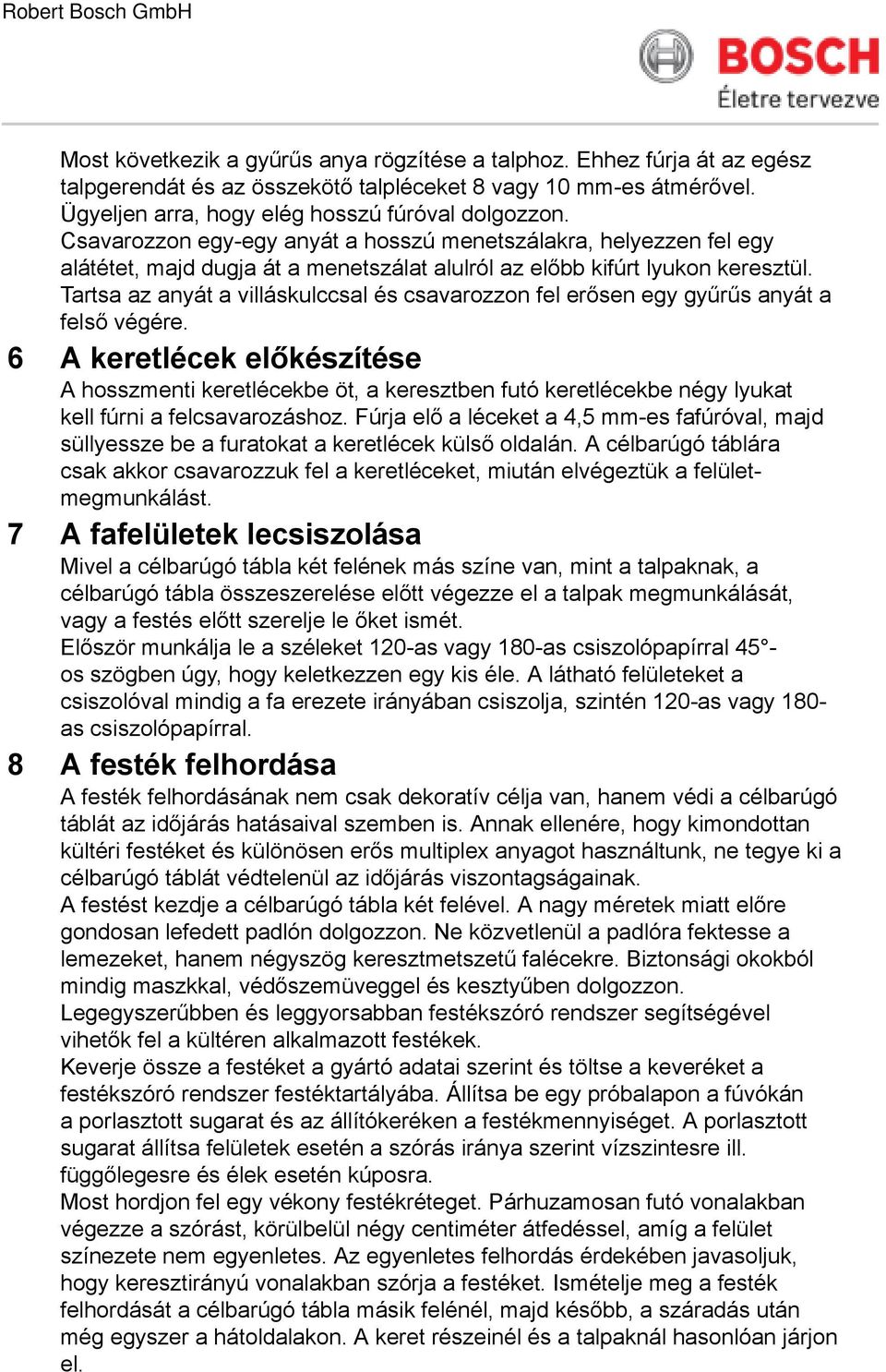

4 Most következik a gyűrűs anya rögzítése a talphoz. Ehhez fúrja át az egész talpgerendát és az összekötő talpléceket 8 vagy 10 -es átmérővel. Ügyeljen arra, hogy elég hosszú fúróval dolgozzon. Csavarozzon egy-egy anyát a hosszú menetszálakra, helyezzen fel egy alátétet, majd dugja át a menetszálat alulról az előbb kifúrt lyukon keresztül. Tartsa az anyát a villáskulccsal és csavarozzon fel erősen egy gyűrűs anyát a felső végére. 6 A keretlécek előkészítése A hosszmenti keretlécekbe öt, a keresztben futó keretlécekbe négy lyukat kell fúrni a felcsavarozáshoz. Fúrja elő a léceket a 4,5 -es fafúróval, majd süllyessze be a furatokat a keretlécek külső oldalán. A célbarúgó táblára csak akkor csavarozzuk fel a keretléceket, miután elvégeztük a felületmegmunkálást. 7 A fafelületek lecsiszolása Mivel a célbarúgó tábla két felének más színe van, mint a talpaknak, a célbarúgó tábla összeszerelése előtt végezze el a talpak megmunkálását, vagy a festés előtt szerelje le őket ismét. Először munkálja le a széleket 120-as vagy 180-as csiszolópapírral 45 os szögben úgy, hogy keletkezzen egy kis éle. A látható felületeket a csiszolóval mindig a fa erezete irányában csiszolja, szintén 120-as vagy 180- as csiszolópapírral. 8 A festék felhordása A festék felhordásának nem csak dekoratív célja van, hanem védi a célbarúgó táblát az időjárás hatásaival szemben is. Annak ellenére, hogy kimondottan kültéri festéket és különösen erős anyagot használtunk, ne tegye ki a célbarúgó táblát védtelenül az időjárás viszontagságainak. A festést kezdje a célbarúgó tábla két felével. A nagy méretek miatt előre gondosan lefedett padlón dolgozzon. Ne közvetlenül a padlóra fektesse a lemezeket, hanem négyszög keresztmetszetű falécekre. Biztonsági okokból mindig maszkkal, védőszemüveggel és kesztyűben dolgozzon. Legegyszerűbben és leggyorsabban festékszóró rendszer segítségével vihetők fel a kültéren alkalmazott festékek. Keverje össze a festéket a gyártó adatai szerint és töltse a keveréket a festékszóró rendszer festéktartályába. Állítsa be egy próbalapon a fúvókán a porlasztott sugarat és az állítókeréken a festékmennyiséget. A porlasztott sugarat állítsa felületek esetén a szórás iránya szerint vízszintesre ill. függőlegesre és élek esetén kúposra. Most hordjon fel egy vékony festékréteget. Párhuzamosan futó vonalakban végezze a szórást, körülbelül négy centiméter átfedéssel, amíg a felület színezete nem egyenletes. Az egyenletes felhordás érdekében javasoljuk, hogy keresztirányú vonalakban szórja a festéket. Ismételje meg a festék felhordását a célbarúgó tábla másik felénél, majd később, a száradás után még egyszer a hátoldalakon. A keret részeinél és a talpaknál hasonlóan járjon el.

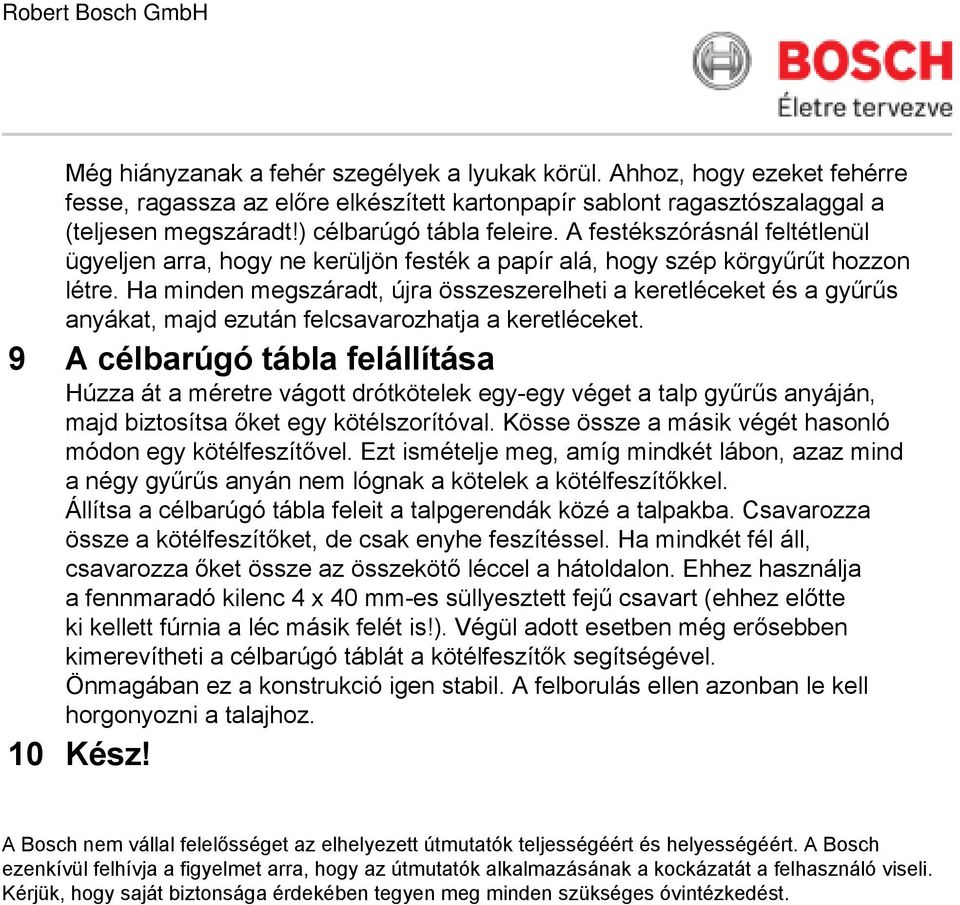

5 Még hiányzanak a fehér szegélyek a lyukak körül. Ahhoz, hogy ezeket fehérre fesse, ragassza az előre elkészített kartonpapír sablont ragasztószalaggal a (teljesen megszáradt!) célbarúgó tábla feleire. A festékszórásnál feltétlenül ügyeljen arra, hogy ne kerüljön festék a papír alá, hogy szép körgyűrűt hozzon létre. Ha minden megszáradt, újra összeszerelheti a keretléceket és a gyűrűs anyákat, majd ezután felcsavarozhatja a keretléceket. 9 A célbarúgó tábla felállítása Húzza át a méretre vágott drótkötelek egy-egy véget a talp gyűrűs anyáján, majd biztosítsa őket egy kötélszorítóval. Kösse össze a másik végét hasonló módon egy kötélfeszítővel. Ezt ismételje meg, amíg mindkét lábon, azaz mind a négy gyűrűs anyán nem lógnak a kötelek a kötélfeszítőkkel. Állítsa a célbarúgó tábla feleit a talpgerendák közé a talpakba. Csavarozza össze a kötélfeszítőket, de csak enyhe feszítéssel. Ha mindkét fél áll, csavarozza őket össze az összekötő léccel a hátoldalon. Ehhez használja a fennmaradó kilenc 4 x 40 -es süllyesztett fejű csavart (ehhez előtte ki kellett fúrnia a léc másik felét is!). Végül adott esetben még erősebben kimerevítheti a célbarúgó táblát a kötélfeszítők segítségével. Önmagában ez a konstrukció igen stabil. A felborulás ellen azonban le kell horgonyozni a talajhoz. 10 Kész! A Bosch nem vállal felelősséget az elhelyezett útmutatók teljességéért és helyességéért. A Bosch ezenkívül felhívja a figyelmet arra, hogy az útmutatók alkalmazásának a kockázatát a felhasználó viseli. Kérjük, hogy saját biztonsága érdekében tegyen meg minden szükséges óvintézkedést.
