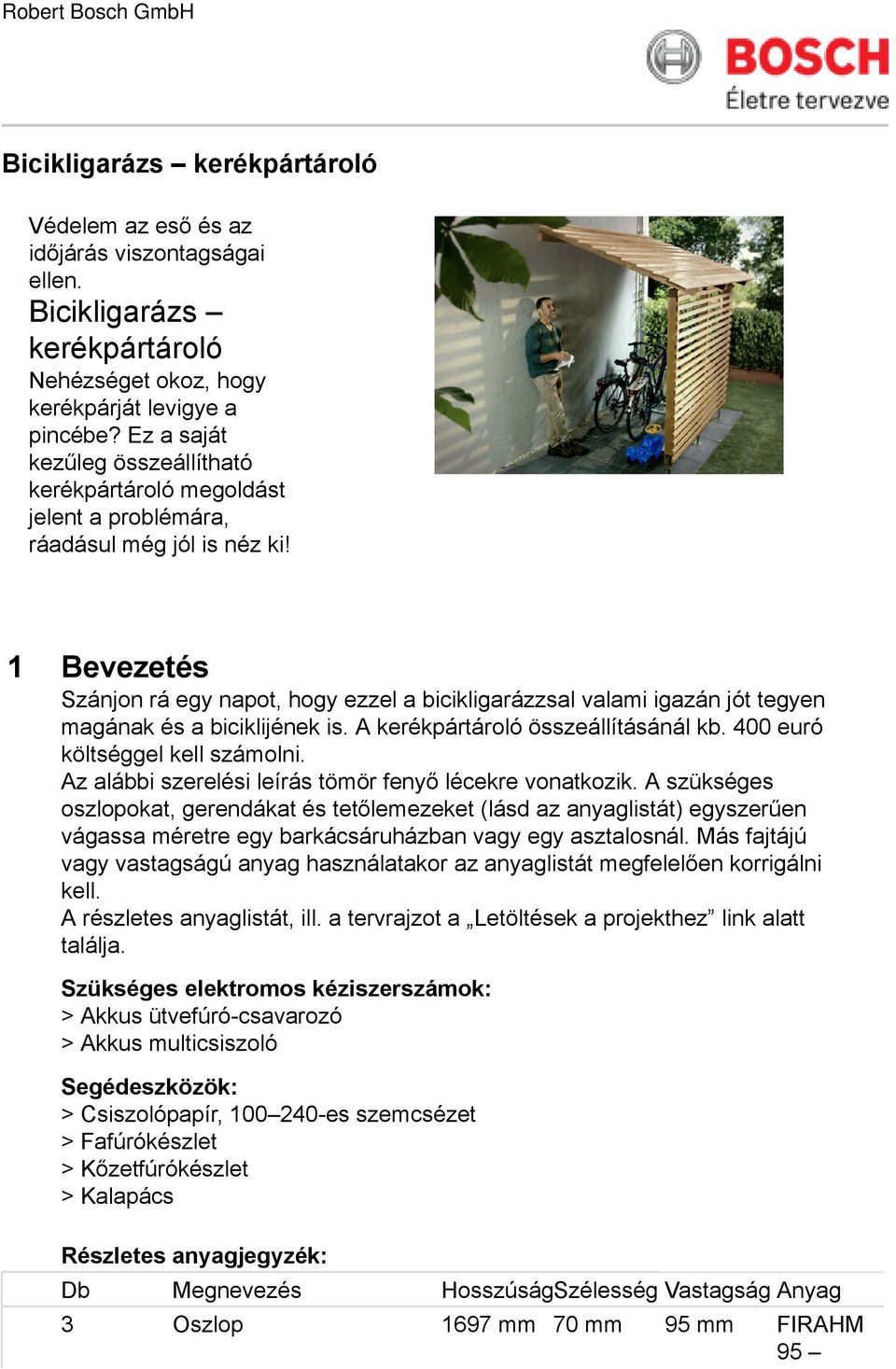

1 Bicikligarázs kerékpártároló Védelem az eső és az időjárás viszontagságai ellen. Bicikligarázs kerékpártároló Nehézséget okoz, hogy kerékpárját levigye a pincébe? Ez a saját kezűleg összeállítható kerékpártároló megoldást jelent a problémára, ráadásul még jól is néz ki! 1 Bevezetés Szánjon rá egy napot, hogy ezzel a bicikligarázzsal valami igazán jót tegyen magának és a biciklijének is. A kerékpártároló összeállításánál kb. 400 euró költséggel kell számolni. Az alábbi szerelési leírás lécekre vonatkozik. A szükséges oszlopokat, gerendákat és tetőlemezeket (lásd az anyaglistát) egyszerűen vágassa méretre egy barkácsáruházban vagy egy asztalosnál. Más fajtájú vagy vastagságú anyag használatakor az anyaglistát megfelelően korrigálni kell. A részletes anyaglistát, ill. a tervrajzot a Letöltések a projekthez link alatt találja. Szükséges elektromos kéziszerszámok: > Akkus ütvefúró-ozó > Akkus multicsiszoló Segédeszközök: > Csiszolópapír, es szemcsézet > Fafúrókészlet > Kőzetfúrókészlet > Kalapács Részletes anyagjegyzék: Db Megnevezés HosszúságSzélesség Vastagság Anyag 3 Oszlop 1697 mm 70 mm 95 mm FIRAHM

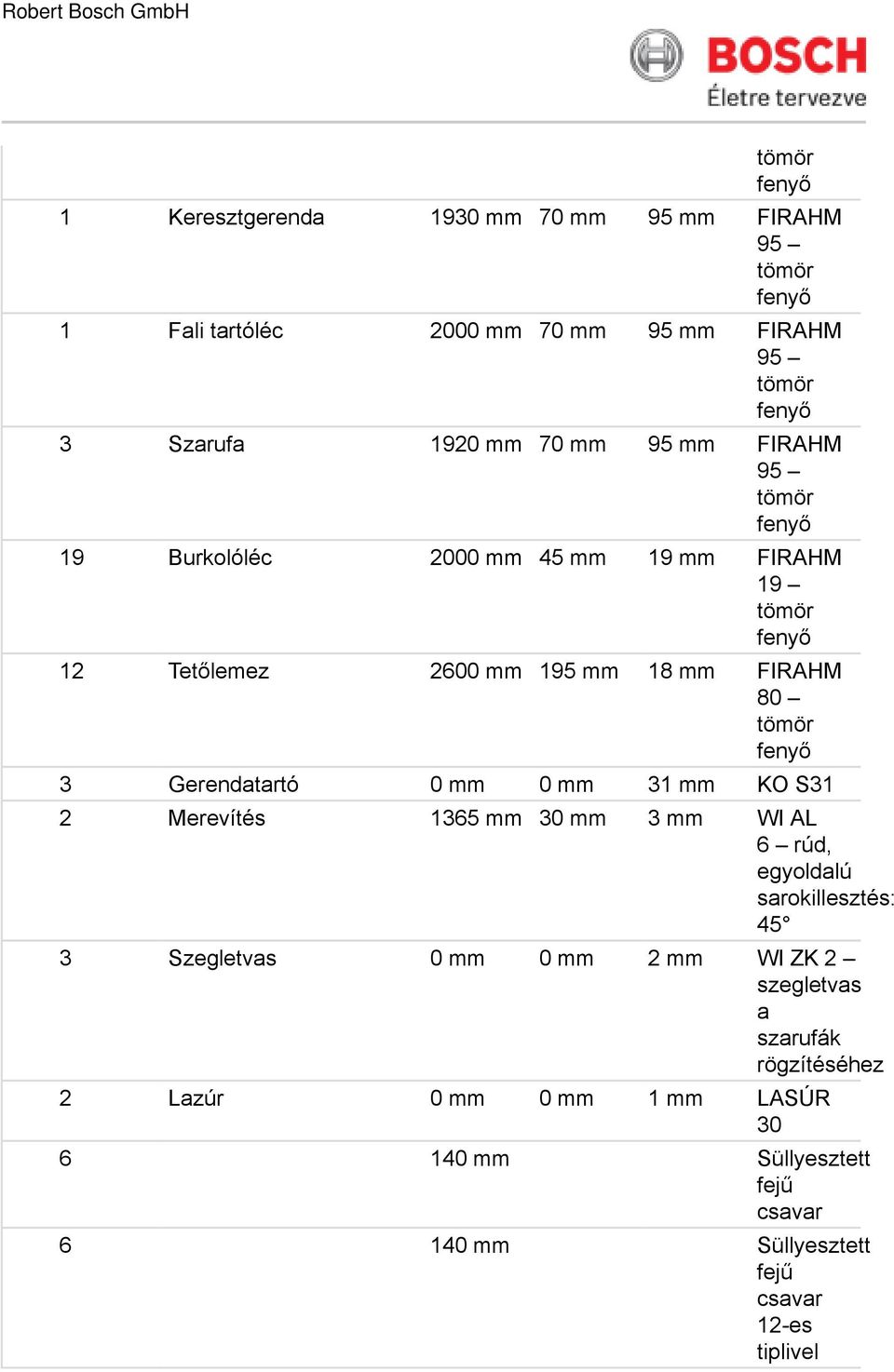

2 1 Keresztgerenda 1930 mm 70 mm 95 mm FIRAHM 1 Fali tartóléc 2000 mm 70 mm 95 mm FIRAHM 3 Szarufa 1920 mm 70 mm 95 mm FIRAHM 19 Burkolóléc 2000 mm 45 mm 19 mm FIRAHM Tetőlemez 2600 mm 195 mm 18 mm FIRAHM 80 3 Gerendatartó 0 mm 0 mm 31 mm KO S31 2 Merevítés 1365 mm 30 mm 3 mm WI AL 6 rúd, egyoldalú sarokillesztés: 45 3 Szegletvas 0 mm 0 mm 2 mm WI ZK 2 szegletvas a szarufák rögzítéséhez 2 Lazúr 0 mm 0 mm 1 mm LASÚR mm Süllyesztett mm Süllyesztett 12-es tiplivel

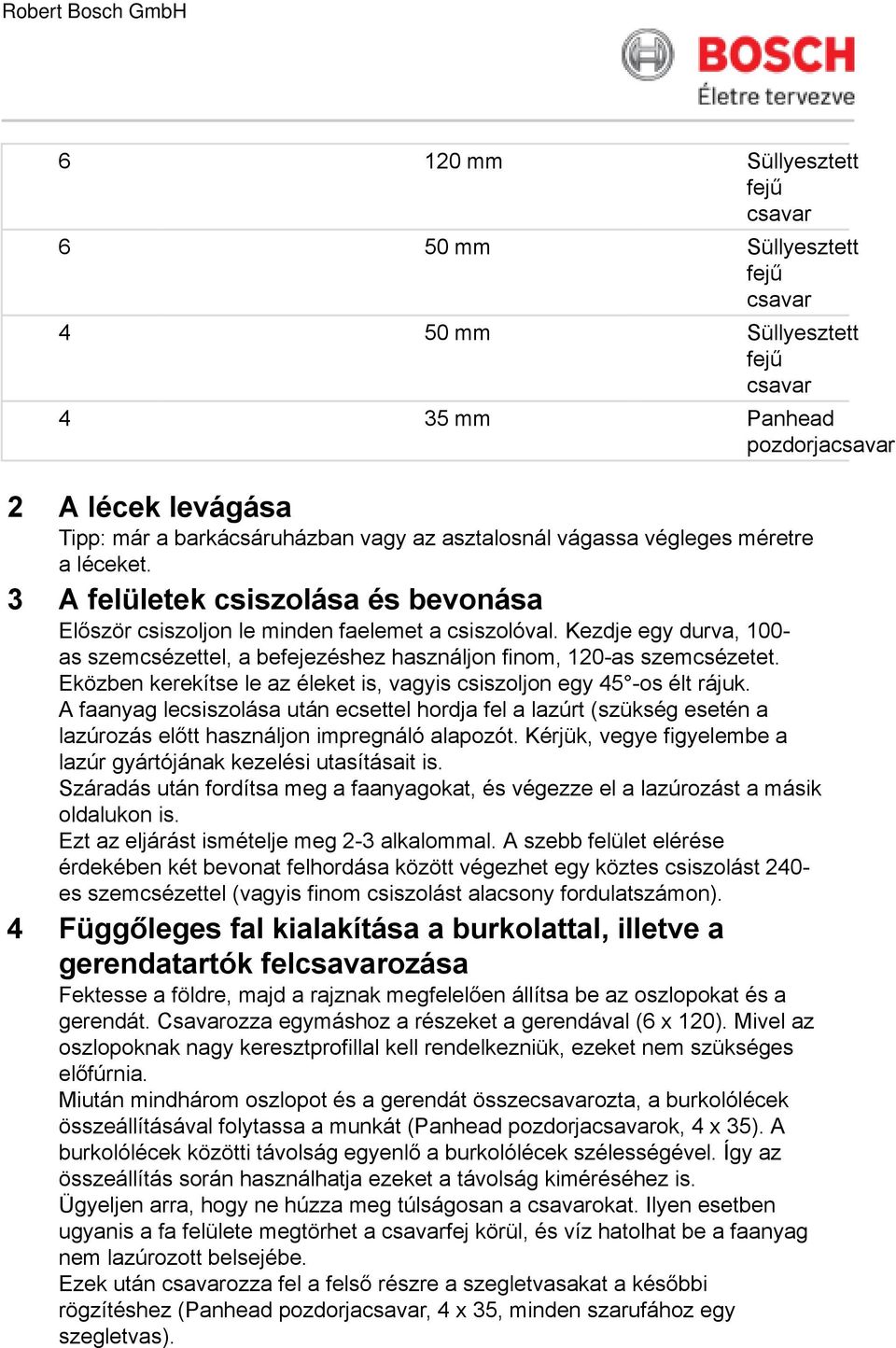

3 6 120 mm Süllyesztett 6 50 mm Süllyesztett 4 50 mm Süllyesztett 4 35 mm Panhead pozdorja 2 A lécek levágása Tipp: már a barkácsáruházban vagy az asztalosnál vágassa végleges méretre a léceket. 3 A felületek csiszolása és bevonása Először csiszoljon le minden faelemet a csiszolóval. Kezdje egy durva, 100- as szemcsézettel, a befejezéshez használjon finom, 120-as szemcsézetet. Eközben kerekítse le az éleket is, vagyis csiszoljon egy 45 -os élt rájuk. A faanyag lecsiszolása után ecsettel hordja fel a lazúrt (szükség esetén a lazúrozás előtt használjon impregnáló alapozót. Kérjük, vegye figyelembe a lazúr gyártójának kezelési utasításait is. Száradás után fordítsa meg a faanyagokat, és végezze el a lazúrozást a másik oldalukon is. Ezt az eljárást ismételje meg 2-3 alkalommal. A szebb felület elérése érdekében két bevonat felhordása között végezhet egy köztes csiszolást 240- es szemcsézettel (vagyis finom csiszolást alacsony fordulatszámon). 4 Függőleges fal kialakítása a burkolattal, illetve a gerendatartók felozása Fektesse a földre, majd a rajznak megfelelően állítsa be az oszlopokat és a gerendát. Csavarozza egymáshoz a részeket a gerendával (6 x 120). Mivel az oszlopoknak nagy keresztprofillal kell rendelkezniük, ezeket nem szükséges előfúrnia. Miután mindhárom oszlopot és a gerendát összeozta, a burkolólécek összeállításával folytassa a munkát (Panhead pozdorjaok, 4 x 35). A burkolólécek közötti távolság egyenlő a burkolólécek szélességével. Így az összeállítás során használhatja ezeket a távolság kiméréséhez is. Ügyeljen arra, hogy ne húzza meg túlságosan a okat. Ilyen esetben ugyanis a fa felülete megtörhet a fej körül, és víz hatolhat be a faanyag nem lazúrozott belsejébe. Ezek után ozza fel a felső részre a szegletvasakat a későbbi rögzítéshez (Panhead pozdorja, 4 x 35, minden szarufához egy szegletvas).

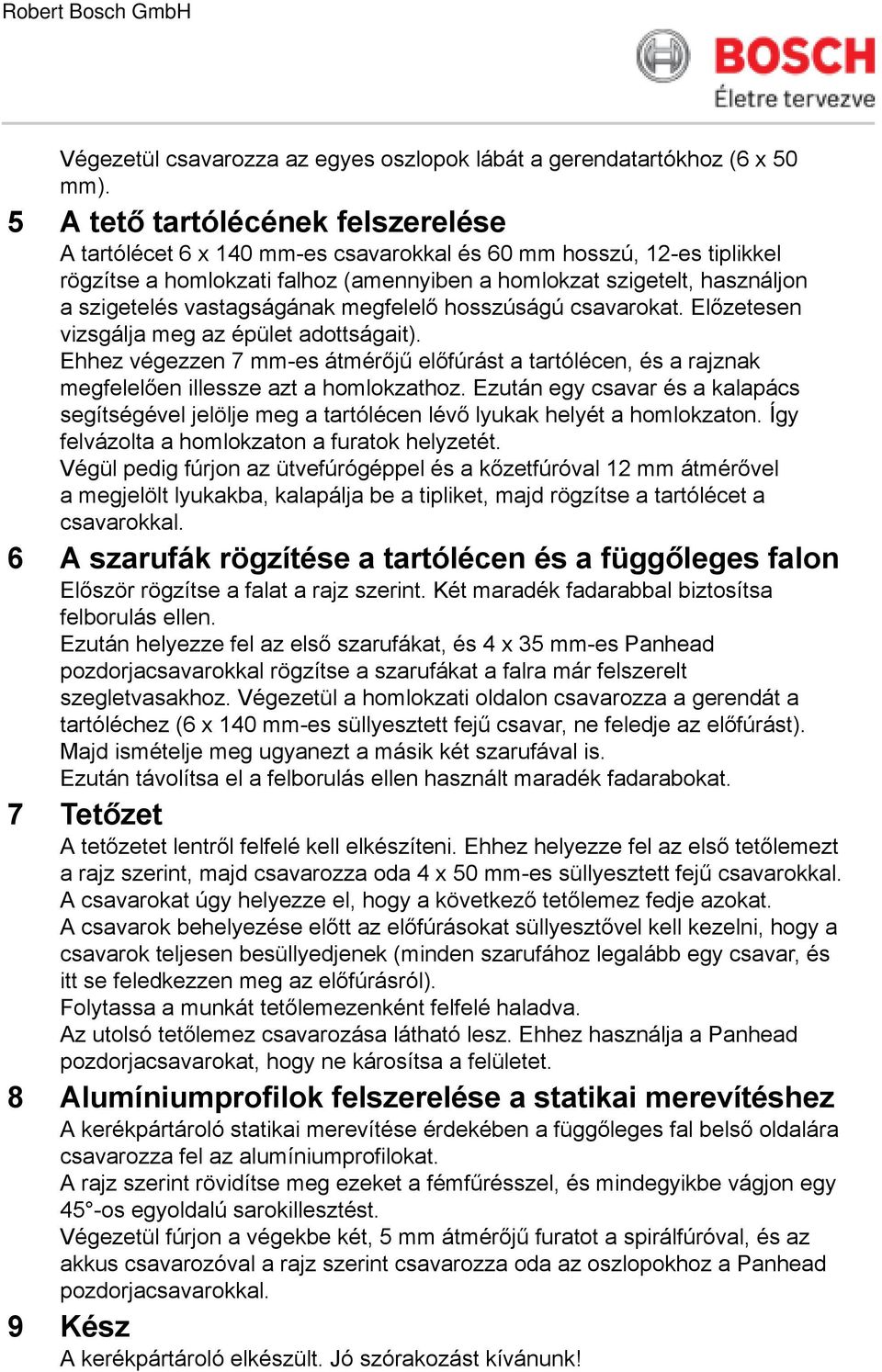

4 Végezetül ozza az egyes oszlopok lábát a gerendatartókhoz (6 x 50 mm). 5 A tető tartólécének felszerelése A tartólécet 6 x 140 mm-es okkal és 60 mm hosszú, 12-es tiplikkel rögzítse a homlokzati falhoz (amennyiben a homlokzat szigetelt, használjon a szigetelés vastagságának megfelelő hosszúságú okat. Előzetesen vizsgálja meg az épület adottságait). Ehhez végezzen 7 mm-es átmérőjű előfúrást a tartólécen, és a rajznak megfelelően illessze azt a homlokzathoz. Ezután egy és a kalapács segítségével jelölje meg a tartólécen lévő lyukak helyét a homlokzaton. Így felvázolta a homlokzaton a furatok helyzetét. Végül pedig fúrjon az ütvefúrógéppel és a kőzetfúróval 12 mm átmérővel a megjelölt lyukakba, kalapálja be a tipliket, majd rögzítse a tartólécet a okkal. 6 A szarufák rögzítése a tartólécen és a függőleges falon Először rögzítse a falat a rajz szerint. Két maradék fadarabbal biztosítsa felborulás ellen. Ezután helyezze fel az első szarufákat, és 4 x 35 mm-es Panhead pozdorjaokkal rögzítse a szarufákat a falra már felszerelt szegletvasakhoz. Végezetül a homlokzati oldalon ozza a gerendát a tartóléchez (6 x 140 mm-es süllyesztett, ne feledje az előfúrást). Majd ismételje meg ugyanezt a másik két szarufával is. Ezután távolítsa el a felborulás ellen használt maradék fadarabokat. 7 Tetőzet A tetőzetet lentről felfelé kell elkészíteni. Ehhez helyezze fel az első tetőlemezt a rajz szerint, majd ozza oda 4 x 50 mm-es süllyesztett okkal. A okat úgy helyezze el, hogy a következő tetőlemez fedje azokat. A ok behelyezése előtt az előfúrásokat süllyesztővel kell kezelni, hogy a ok teljesen besüllyedjenek (minden szarufához legalább egy, és itt se feledkezzen meg az előfúrásról). Folytassa a munkát tetőlemezenként felfelé haladva. Az utolsó tetőlemez ozása látható lesz. Ehhez használja a Panhead pozdorjaokat, hogy ne károsítsa a felületet. 8 Alumíniumprofilok felszerelése a statikai merevítéshez A kerékpártároló statikai merevítése érdekében a függőleges fal belső oldalára ozza fel az alumíniumprofilokat. A rajz szerint rövidítse meg ezeket a fémfűrésszel, és mindegyikbe vágjon egy 45 -os egyoldalú sarokillesztést. Végezetül fúrjon a végekbe két, 5 mm átmérőjű furatot a spirálfúróval, és az akkus ozóval a rajz szerint ozza oda az oszlopokhoz a Panhead pozdorjaokkal. 9 Kész A kerékpártároló elkészült. Jó szórakozást kívánunk!

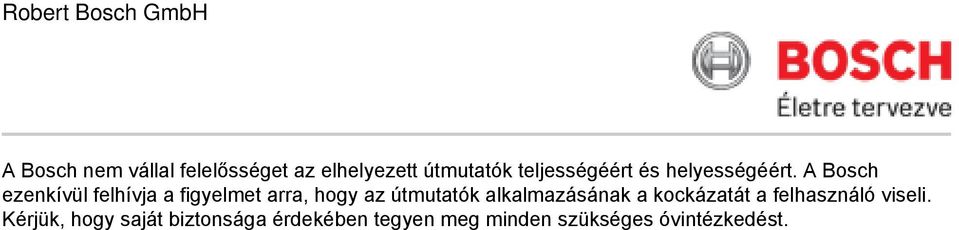

5 A Bosch nem vállal felelősséget az elhelyezett útmutatók teljességéért és helyességéért. A Bosch ezenkívül felhívja a figyelmet arra, hogy az útmutatók alkalmazásának a kockázatát a felhasználó viseli. Kérjük, hogy saját biztonsága érdekében tegyen meg minden szükséges óvintézkedést.
