Hordozható kerti bútorok

Átírás

1 OBI Csináld magad 1 Hordozható kerti bútorok Szükséges ismeretek: Kezdő Tartalom Bevezetés/Ötletek & fortélyok Anyagjegyzék Szerszámlista Barkácsútmutató Tervrajzok 2. old. 3. old. 4. old old old. Az elkészítés ideje Az elkészítés teljes ideje : Méretek Asztal magassága: Ülőke ülésmagassága: Nyerges ülőke ülésmagassága: kb. 8 óra kb. 70 cm kb. 60 cm kb. 80 cm

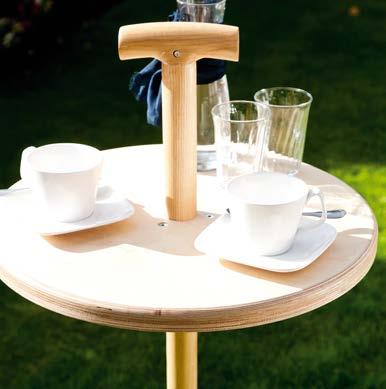

2 Hordozható kerti bútorok 2 Egy kertben mindig adódik olyan hely, amely új távlatokat nyit nekünk, ahol szívesen elidőznénk hosszasabban. Sajnos nem lehet mindegyik újonnan felfedezett helyre padot, asztalt, székeket tenni. Milyen jól is jönnek ilyenkor a hordozható kerti bútorok! Egyszerűen oda dugjuk, ahová akarjuk! Az ásóvilla hirtelen rakodóasztalkává alakul, az ásólapátot és a kerékpárnyerget újhullámos székként köszönthetjük viszont. Így a kert bármelyik tetszőleges helye bármikor újdonsült törzshelyünkké alakítható, ahol nyugodtan meg tudunk inni egy csésze kávét vagy hideg sört. Ötletek & fortélyok! Praktikus és sokoldalú A hordozható kerti asztal akkor is praktikus rakodóasztalkának bizonyul, amikor a kert zöldjében grillezünk. Így nincsenek útban azok az üvegek, szószok és tálkák, amelyek egyébként az étkezőasztalon foglalják a helyet, mégis bármikor előkaphatók. Ezek az asztalkák előre nem tervezett kerti partik esetén is jó szolgálatot teljesítenek, legalább van hova letenni a boros- vagy a söröspoharakat. Akkor is, ha útra kel Helytakarékos és könnyű felépítésének köszönhetően egyik-másik szabadtéri rendezvényre is kiváló megoldás a hordozható kerti ülés. Aki ünnepélyes felvonulásokon, kerékpárversenyeken vagy akár szabadtéri koncerteken nem szeretne behúzott lábbal kuporogni, kimondottan jól jár ezzel az ülőalkalmatosággal. A kiinduló ötlet Aki még többet szeretne kihozni ebből a nyeles fortélyból, ülés vagy asztallap helyett madáretetőt vagy kerti lámpást is eszkábálhat. Itt is nagy előnyt fog jelenteni a hordozhatóság! Tévedések, nyomtatási hibák és a műszaki fejlődést segítő változtatások joga fenntartva. Az útmutató helytelen alkalmazásáért nem vállalunk felelősséget.

3 Bevásárló lista: Hordozható kerti bútorok 3 Poz. Db Megnevezés Méret (mm) Anyag gyéb Ülőke 1 1 ülőfelület Ø 300 mm multiplex 24 mm 2 3 menetbefogás Ø 95 mm multiplex 24 mm 3 1 lakatcsavar M5 x 100 körfejű, acél 4 1 szárnyasanya M5 acél 5 1 alátétgyűrű M5 acél 6 3 facsavar 6 x 50 mm Torx, süllyesztett fejű 7 1 ásólapát (a nyél átmérője: 35 mm) Nyerges ülőke 8 1 kerékpárnyereg tartóval 9 1 körszelvényű cső Ø 22 x 120 mm acél 10 1 lakatcsavar M5 x 35 körfejű, acél 11 1 szárnyasanya M5 acél 12 1 alátétgyűrű M5 acél 13 1 ásólapát (a nyél átmérője: 35 mm) Asztal 14 1 asztallap Ø 460 mm multiplex 24 mm 15 3 menetbefogás Ø 95 mm multiplex 24 mm 16 1 lakatcsavar M5 x 100 körfejű, acél 17 1 szárnyasanya M5 acél 18 1 alátétgyűrű M5 acél 19 3 facsavar 6 x 50 mm Torx, süllyesztett fejű 20 1 vasvilla (ásóvilla) (a nyél átmérője: 35 mm) Tartozékok zíntelen lakk, csiszolóvászon, faenyv

4 Szerszámlista: Hordozható kerti bútorok 4 Szerszám van otthon venni kell kölcsönzendő felsőmaró fémfűrészlap fúrógép lyukfúró rezgőcsiszoló akkus csavarozó

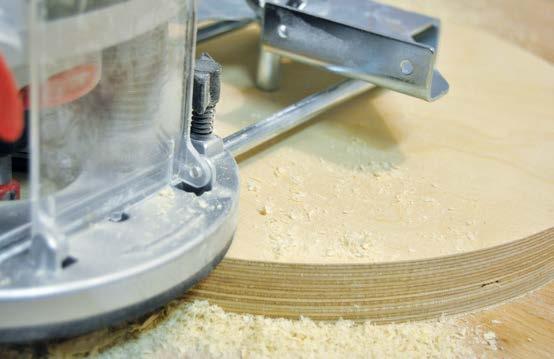

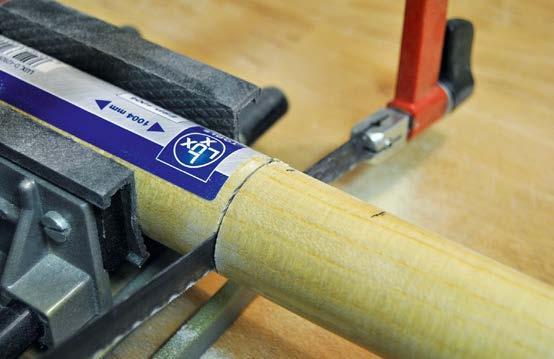

5 Barkácsútmutató: Hordozható kerti bútorok 5 Ülőke 1. lépés Rövidítse az ásólapát nyelét ülésmagasságnyi hosszúságúra. 2. lépés 3. lépés A legjobb, ha felsőmaróval vágja ki a kör alakú ülőfelületet (dekopírfűrészt is használhat, de az nem vág olyan pontosan). Körprofil marófejjel kerekítse le az széleket. 4. lépés 5. lépés Felsőmarót használva vágjon ki három tartótárcsát, majd enyvvel ragassza őket egymásra. Ha kész, lyukfúróval fúrja át, majd gömbölyű reszelővel igazítsa a nyél átmérőjének méretéhez. Az ásólapát nyelét segítségül véve készítse el a rögzítőcsavarhoz szükséges furatot.

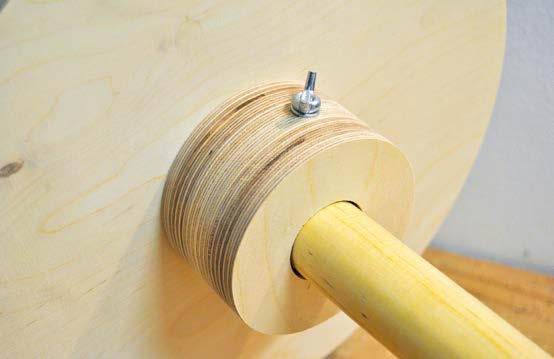

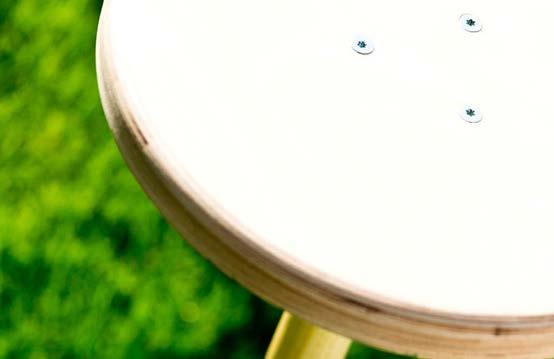

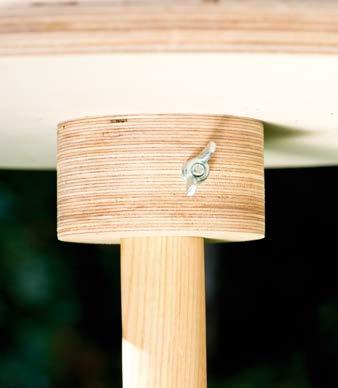

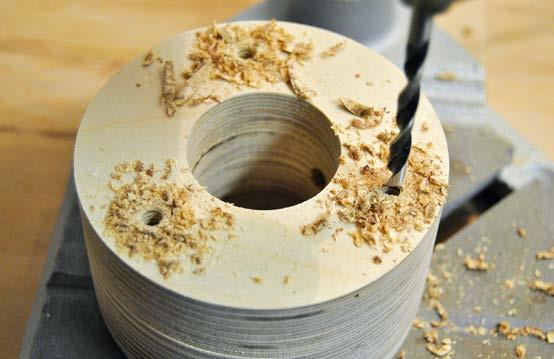

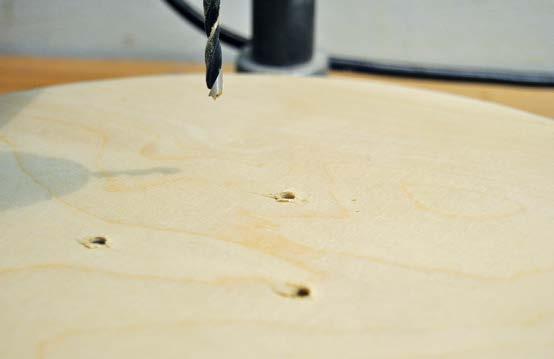

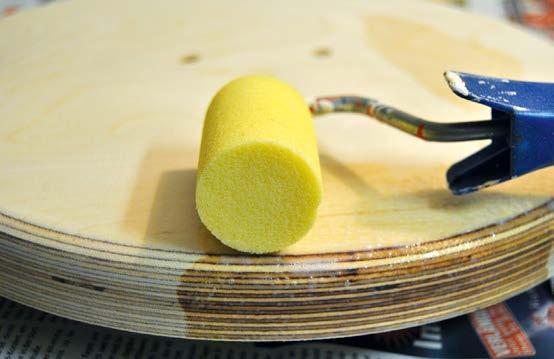

6 Barkácsútmutató: Hordozható kerti bútorok 6 6. lépés 7. lépés A rögzítőcsavarokhoz szükséges furatok felfúrása a falapra és a tartótárcsára. 8. lépés 9. lépés Csavarozza össze a falapot és a tartótárcsát majd csavar és szárnyasanya segítségével rögzítse a nyélhez. 10. lépés 11. lépés Most már csupán minden oldalról be kell vonni színtelen lakkal. Foglaljon helyet!

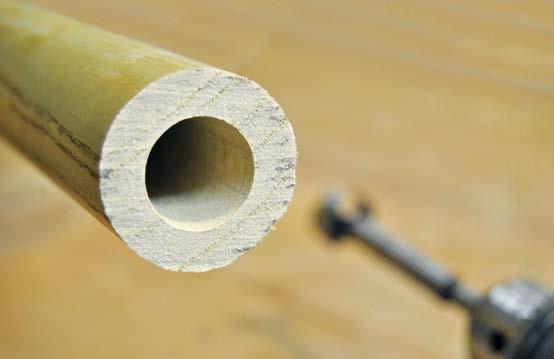

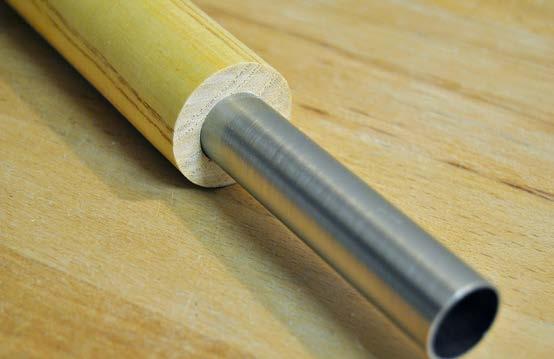

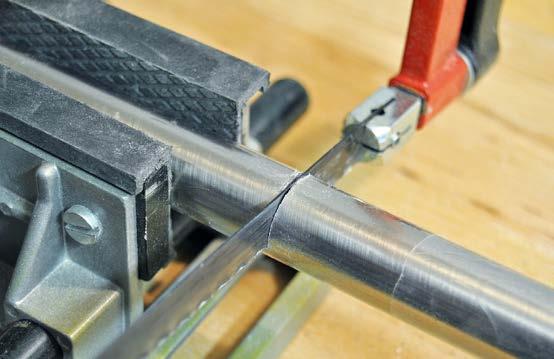

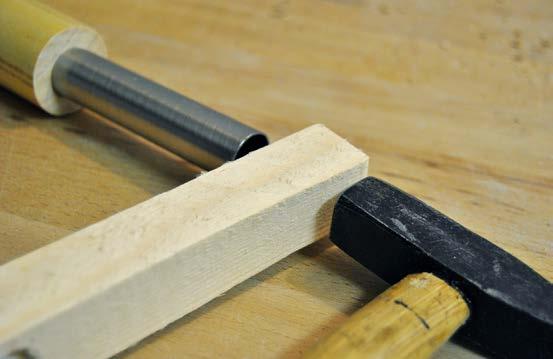

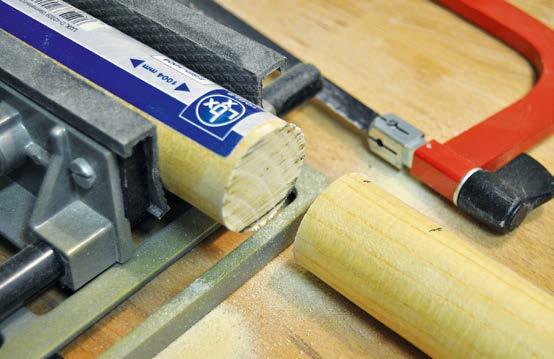

7 Barkácsútmutató: Hordozható kerti bútorok 7 Nyerges ülőke 1. lépés Rövidítse ülésmagasságnyi hosszúságúra az ásólapát nyelét. 2. lépés 3. lépés Vágja méretre a csövet. egfelelő erdészfúrót használva fúrjon lyukat a nyél homlokoldalába. Ügyeljen arra, hogy egyenes legyen a furat és középen helyezkedjen el! 4. lépés 5. lépés Utána dugja a csövet a furatba majd kalapáccsal ütögesse bele a nyélbe.

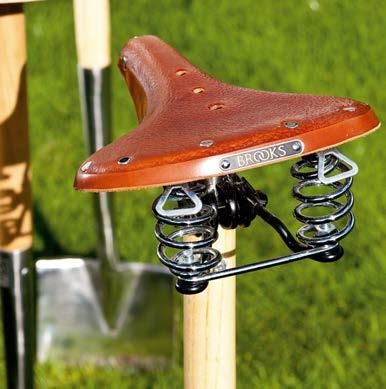

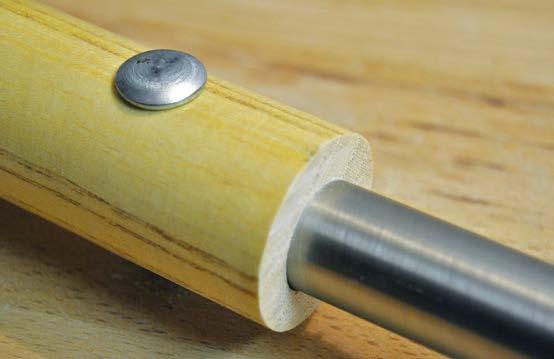

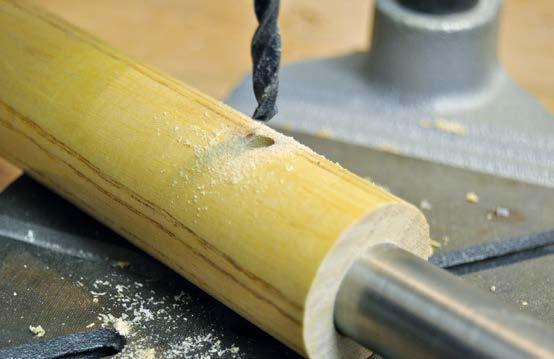

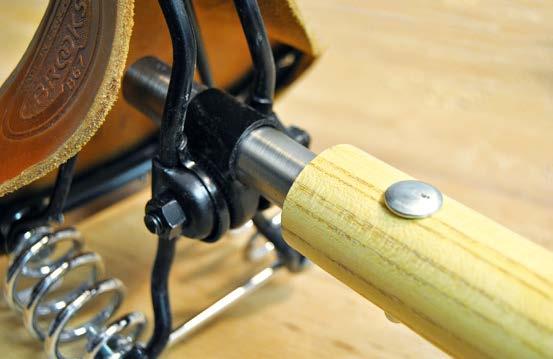

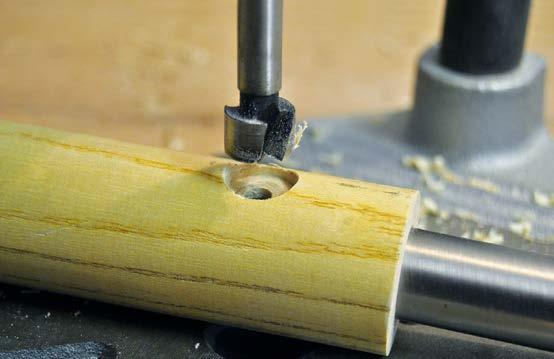

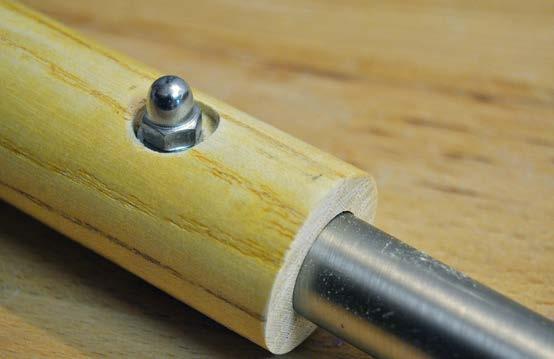

8 Barkácsútmutató: Hordozható kerti bútorok 8 6. lépés 7. lépés Ha a cső már kellően mélyen vájódik a nyélbe átfúrjuk a nyelet és a csövet (fémfúró), hogy el tudjuk készíteni a rögzítőcsavarhoz szükséges furatot. 8. lépés 9. lépés Lyukfúróval készítse el a kalapanyához szükséges süllyesztést. Most már feszesen összecsavarozhatja a nyelet és a csövet. 10. lépés 11. lépés Rögzítse a csőre a kerékpárnyerget. Kész!

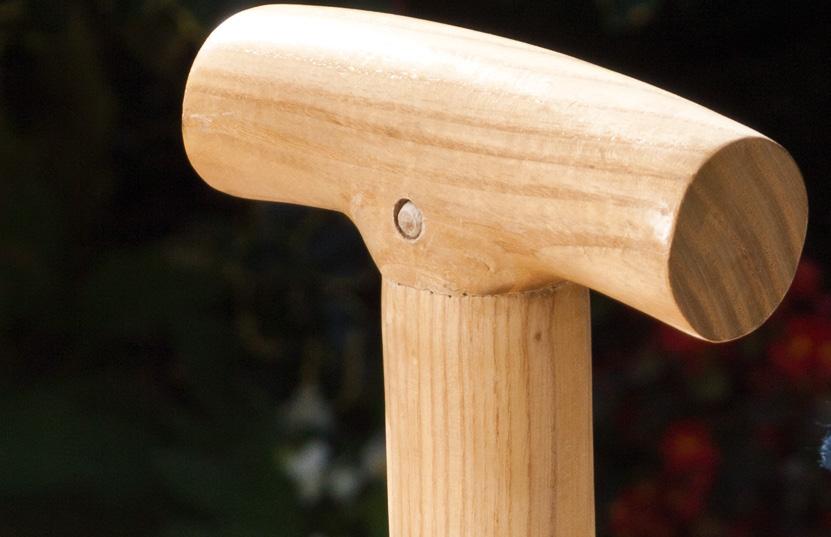

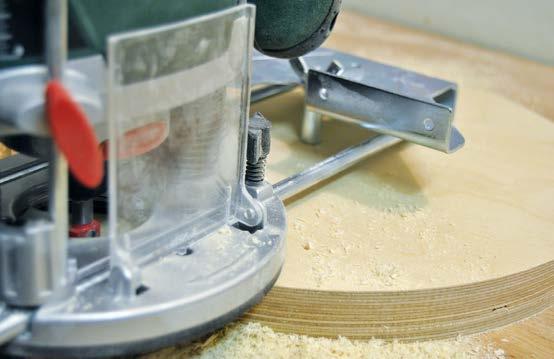

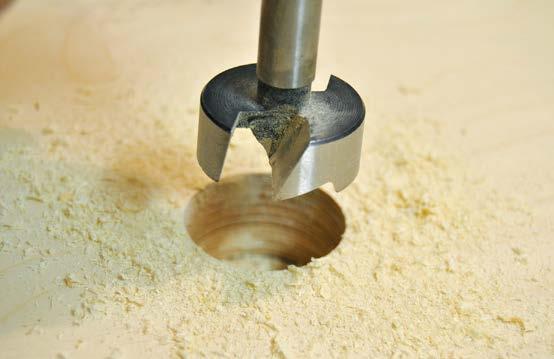

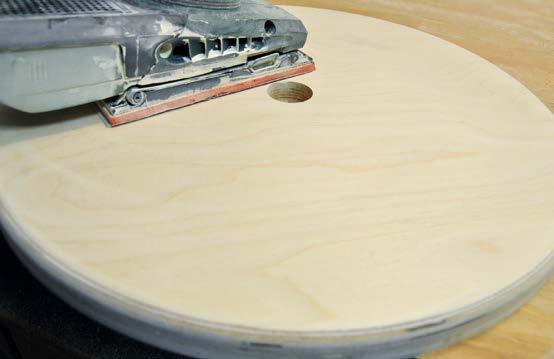

9 Barkácsútmutató: Hordozható kerti bútorok 9 Asztal 1. lépés Oldja ki az ásóvilla nyelének végén található markolatot, majd vegye le. 2. lépés 3. lépés A legjobb, ha felsőmaróval vágja ki a kör alakú asztallapot (dekopírfűrészt is használhat, de az nem vág olyan pontosan). Az asztallap közepére a nyél átmérőjével megegyező nagyságú lyukat fúrjon. 4. lépés 5. lépés Csiszolja simára az asztallap felületét. Felsőmarót használva vágjon ki három tartótárcsát, majd enyvvel ragassza őket egymásra. Ha kész, lyukfúróval fúrja át, majd gömbölyű reszelővel igazítsa a nyél átmérőjének méretéhez.

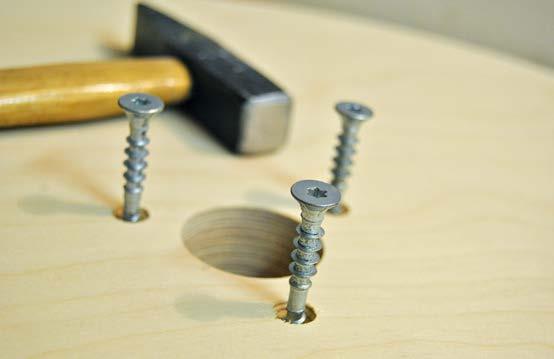

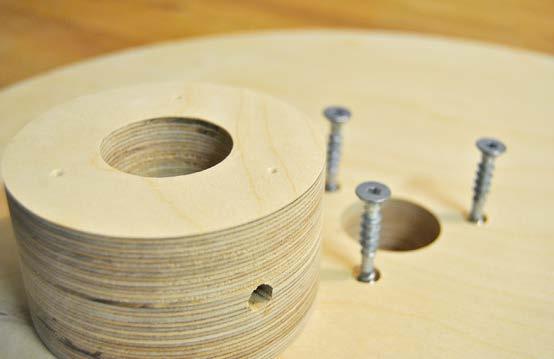

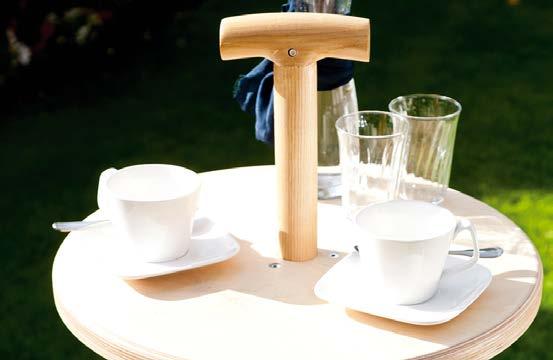

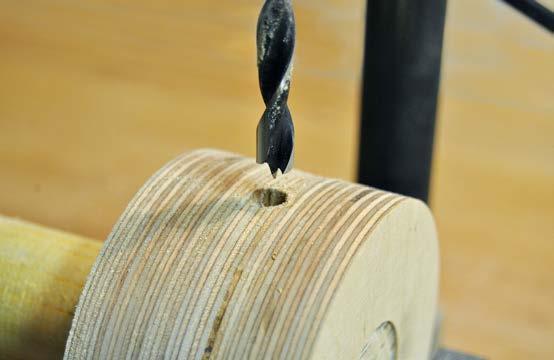

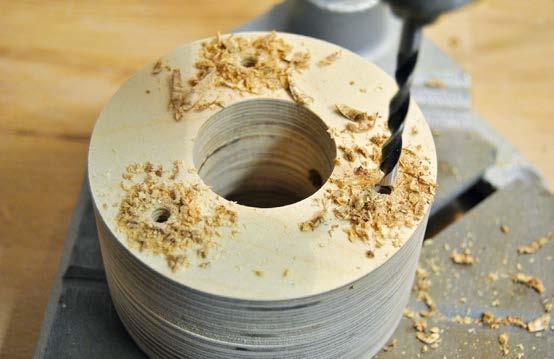

10 Barkácsútmutató: Hordozható kerti bútorok lépés 7. lépés Az ásóvilla nyelét segítségül véve készítse el a rögzítőcsavarhoz szükséges furatot. Most már felfúrhatja az asztallapra a rögzítőcsavarokhoz szükséges furatokat. 8. lépés 9. lépés A tartótárcsán is ugyanarra a helyre kerüljenek a furatok először vigye fel a furatokat, majd csavarozza össze az asztallapot és a tartótárcsákat. 10. lépés 11. lépés Utána illessze az asztallapot a megfelelő helyen a nyélre, majd csavar és szárnyasanya segítségével csavarozza össze a nyelet és a tartótárcsákat. Ezt követően tegye vissza a markolatot a helyére. Tálalva van!

11 Tervrajzok: Hordozható kerti bútorok 11

12 Tervrajzok: Hordozható kerti bútorok 12

13 Tervrajzok: Hordozható kerti bútorok 13 48

14 460 Tervrajzok: Hordozható kerti bútorok Méretarány Maßstab 1:5 1: Méretarány Maßstab 1:2

15 Tervrajzok: Hordozható kerti bútorok 15

16 Tervrajzok: Hordozható kerti bútorok 16

17 Tervrajzok: Hordozható kerti bútorok 17

18 300 Tervrajzok: Hordozható kerti bútorok Maßstab Méretarány 1:5 1: Maßstab Méretarány 1:2 1:2
