1 GYÁRTÁSTECHNOLÓGIA NGB_AJ008_1 Műszaki menedzser (BSc) szak, Mechatronikai mérnöki (BSc) szak Előadás Összeállította:

2 2

3 Vázlat 1. A forgácsolási eljárások 2. Esztergálás 3. Fúrás, süllyesztés, dörzsölés 4. Marás 5. Gyalulás, vésés 6. Abrazív eljárások

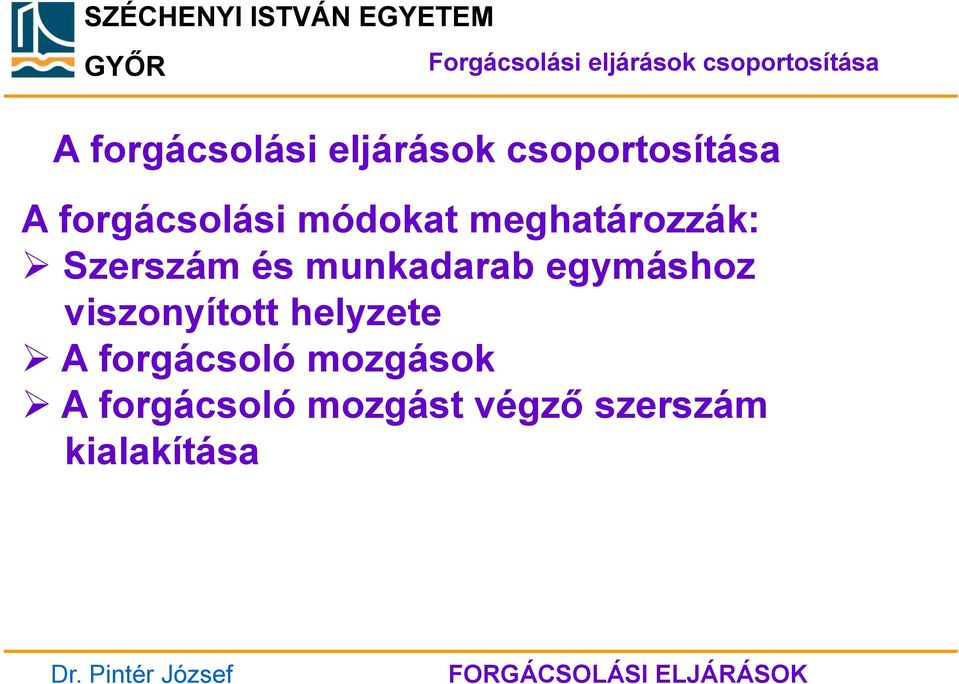

4 Forgácsolási eljárások csoportosítása A forgácsolási eljárások csoportosítása A forgácsolási módokat meghatározzák: Szerszám és munkadarab egymáshoz viszonyított helyzete A forgácsoló mozgások A forgácsoló mozgást végző szerszám kialakítása

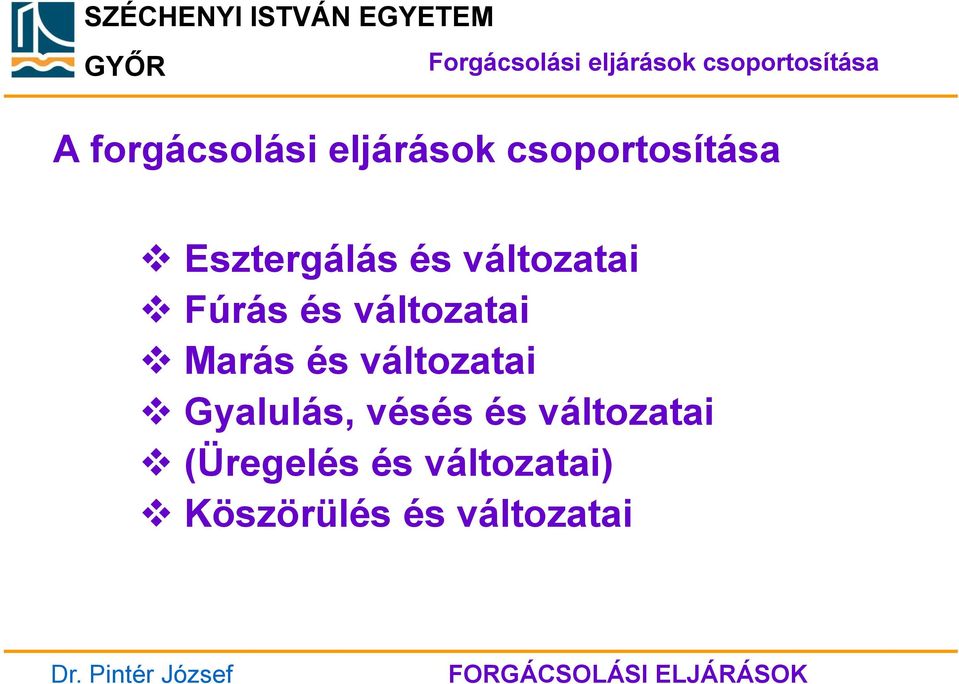

5 Forgácsolási eljárások csoportosítása A forgácsolási eljárások csoportosítása Esztergálás és változatai Fúrás és változatai Marás és változatai Gyalulás, vésés és változatai (Üregelés és változatai) Köszörülés és változatai

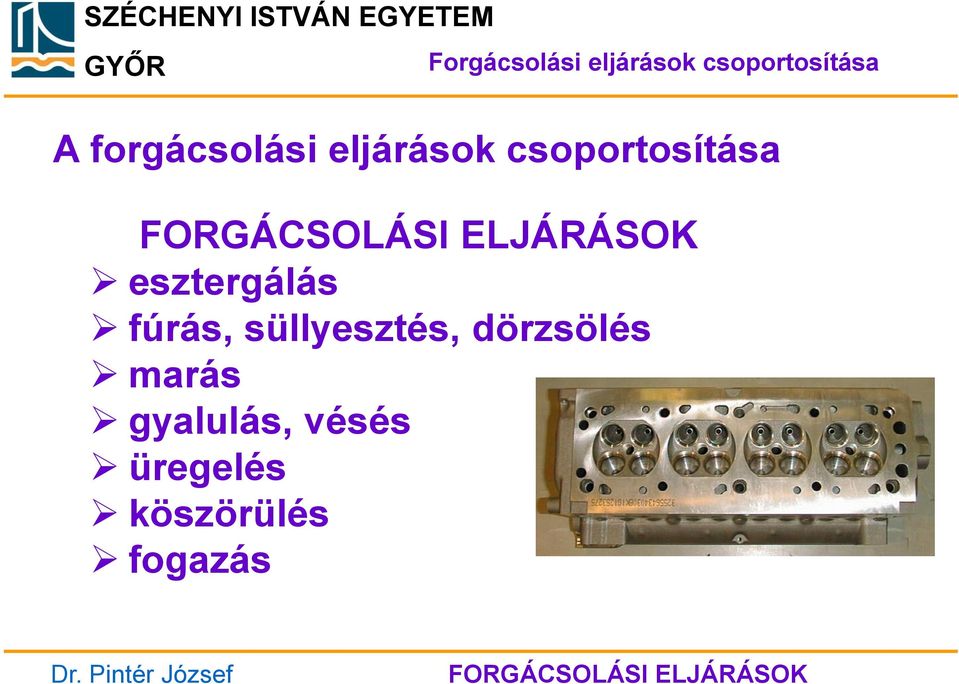

6 Forgácsolási eljárások csoportosítása A forgácsolási eljárások csoportosítása esztergálás fúrás, süllyesztés, dörzsölés marás gyalulás, vésés üregelés köszörülés fogazás

7 Esztergálás 1. Esztergálás Mozgások: Főmozgás forgómozgás végzi a munkadarab Előtoló mozgás mm/főorsófordulat Beállító mozgás(ok)

8 Esztergálás

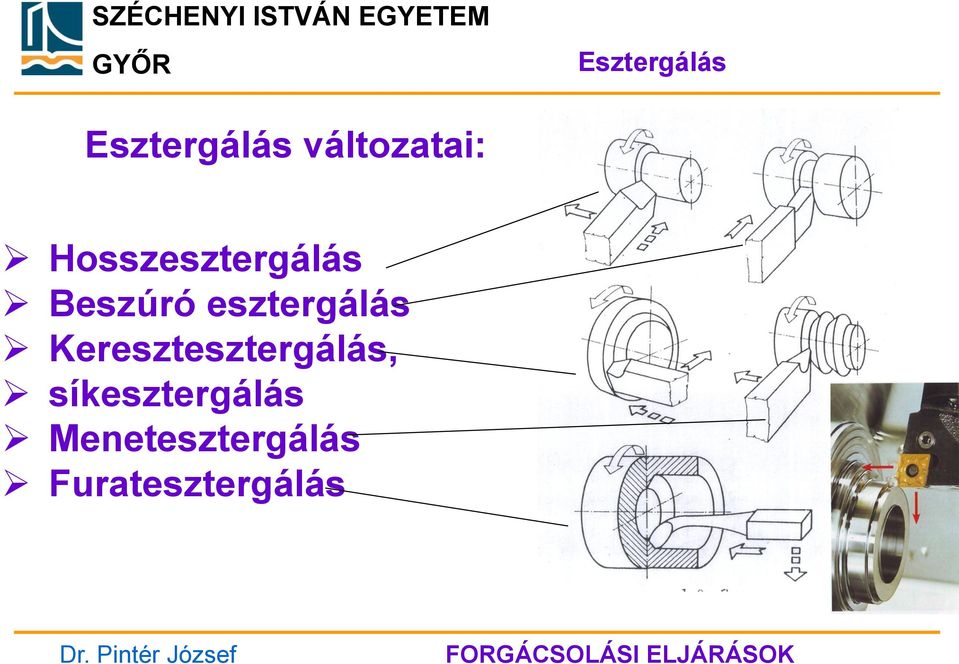

9 Esztergálás Esztergálás változatai: Hosszesztergálás Beszúró esztergálás Keresztesztergálás, síkesztergálás Menetesztergálás Furatesztergálás

10 Esztergálás Hagyományos esztergagép kinematikai felépítése és fényképe

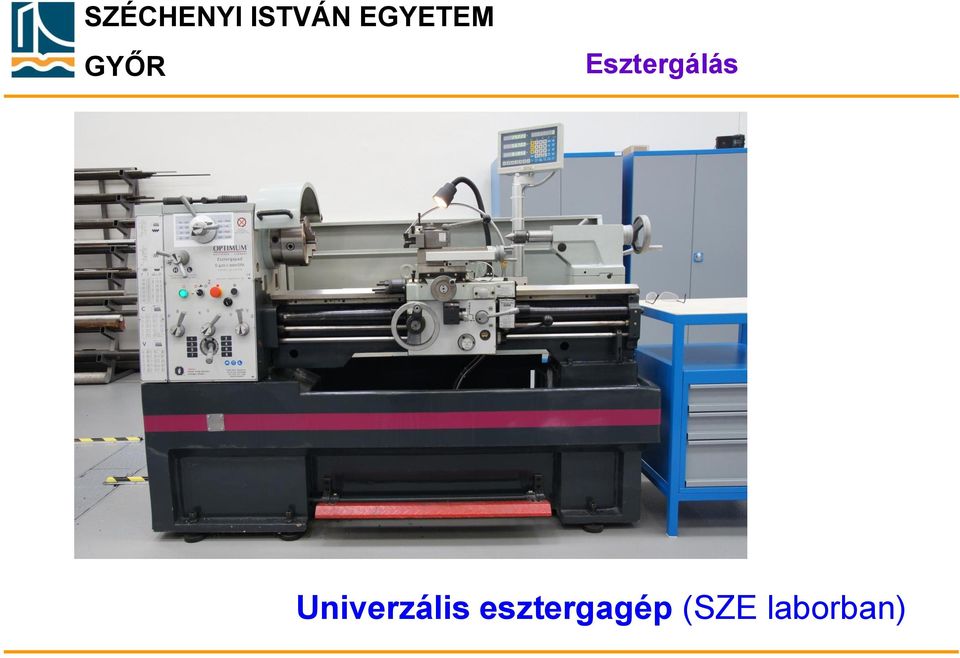

11 Esztergálás Univerzális esztergagép (SZE laborban)

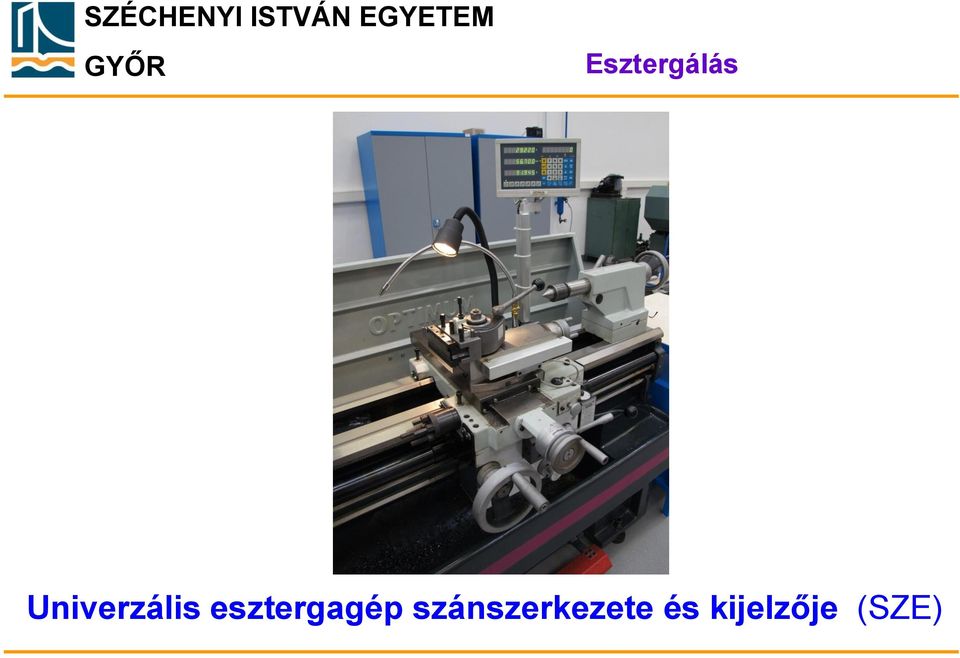

12 Esztergálás Univerzális esztergagép szánszerkezete és kijelzője (SZE)

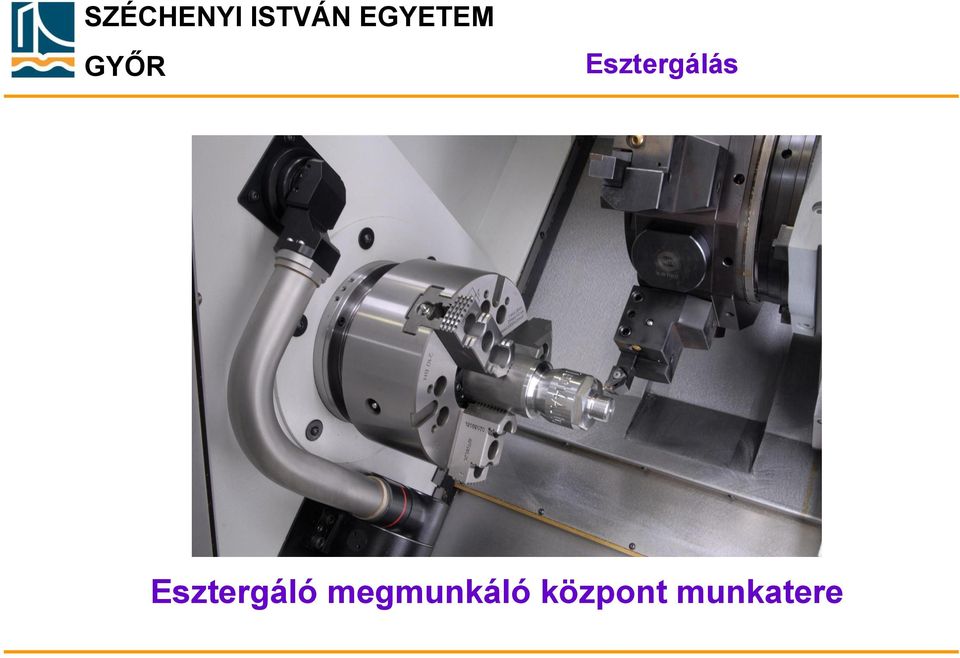

13 Esztergálás Esztergáló megmunkáló központ munkatere

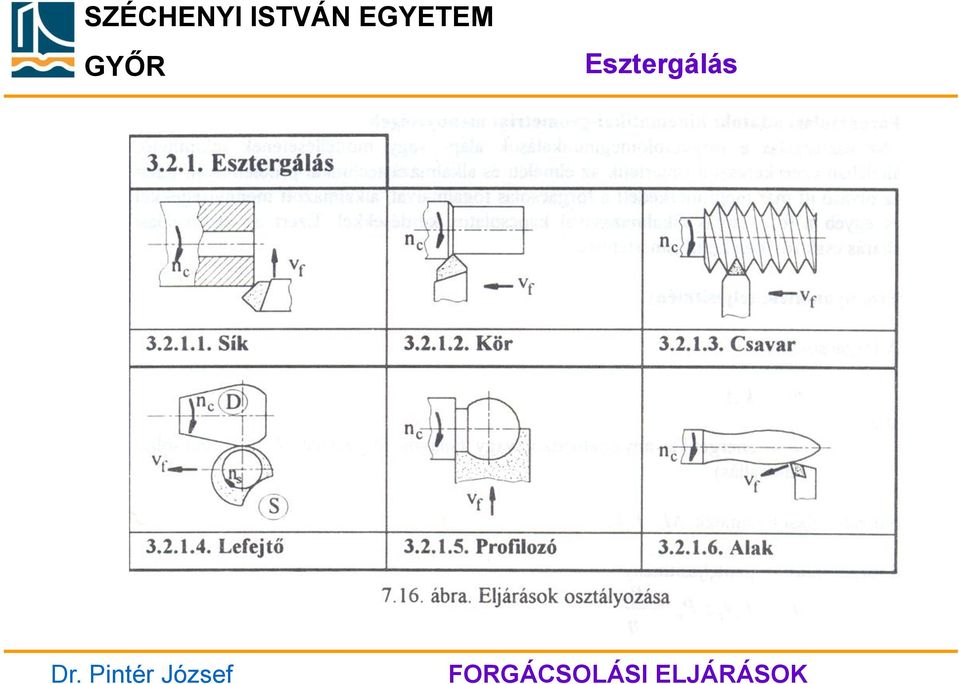

14 Esztergálás

15 Esztergálás Esztergálás fokozatai és pontossága Nagyolás pontossága: IT 12-14, érdessége: Ra = 12,5 Félsimítás: pontossága: IT10-11, érdessége: Ra = 3,2-12,5. Simítás: pontossága: IT7-9, az érdesség: Ra = 1,6-6,3

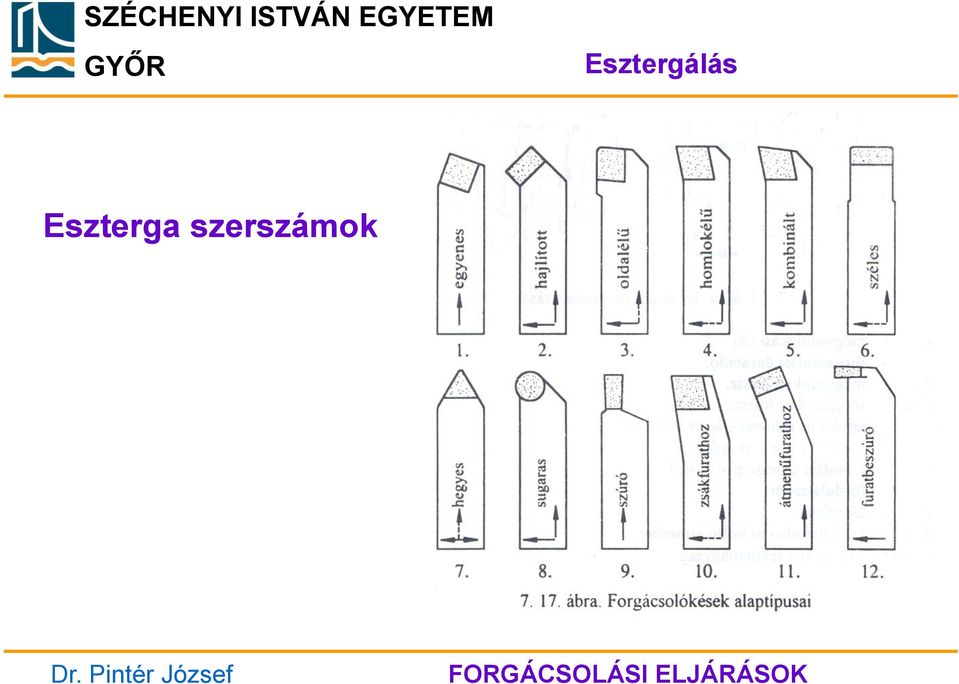

16 Esztergálás Eszterga szerszámok

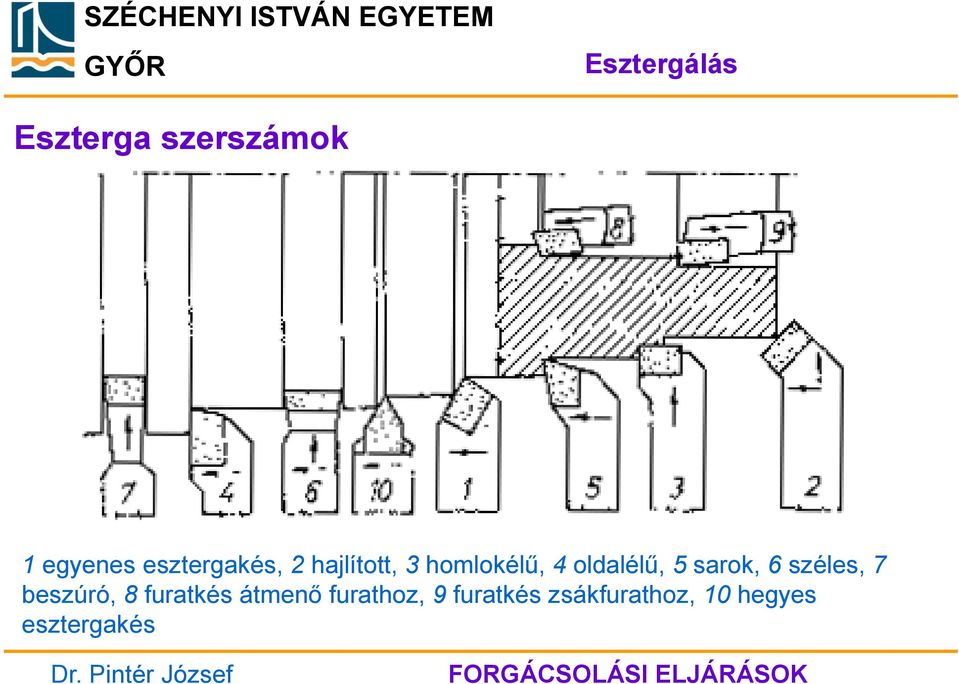

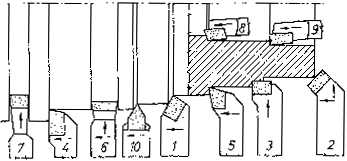

17 Esztergálás Eszterga szerszámok 1 egyenes esztergakés, 2 hajlított, 3 homlokélű, 4 oldalélű, 5 sarok, 6 széles, 7 beszúró, 8 furatkés átmenő furathoz, 9 furatkés zsákfurathoz, 10 hegyes esztergakés

18 Jellemzők: Esztergálás Viszonylag magas arányú a keményfém és a kerámia alkalmazása magas a váltólapkás kivitel aránya csavarfelület forgácsolásához, lefejtő esztergáláshoz, profilesztergáláshoz speciális, egyedi szerszámok Specialitások: keresztirányú síkesztergálás n c = const. v c = const.

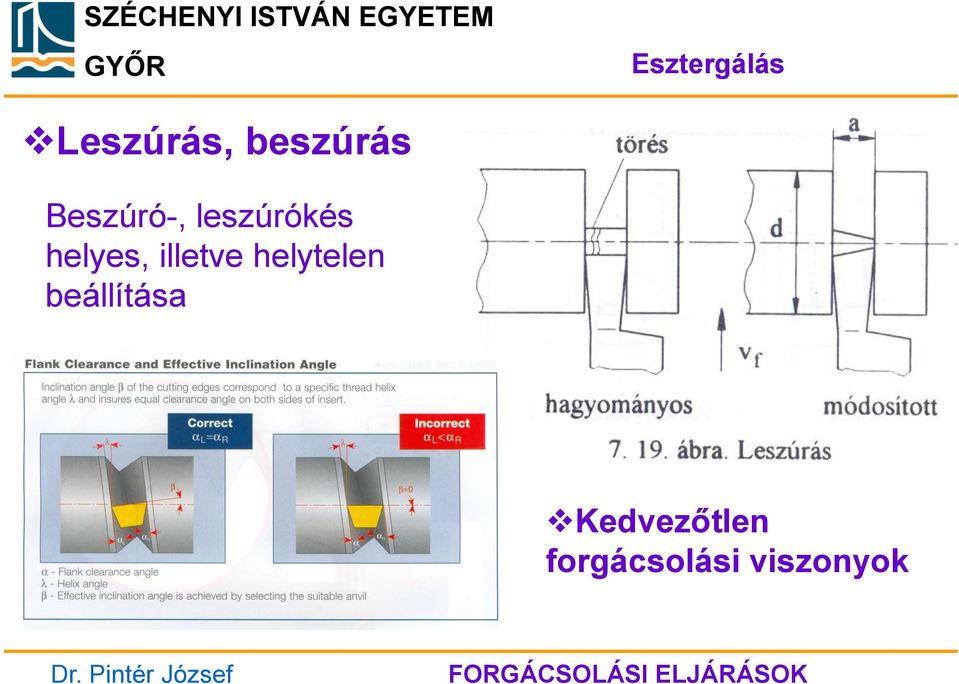

19 Esztergálás Leszúrás, beszúrás Beszúró-, leszúrókés helyes, illetve helytelen beállítása Kedvezőtlen forgácsolási viszonyok

20 Esztergálás Esztergálás 4 tengelyes esztergáló megmunkáló központon

21 Esztergáló megmunkáló központ

22 Fúrás, süllyesztés, dörzsölés FÚRÁS, SÜLLYESZTÉS, DÖRZSÖLÉS Eljárások csoportosítása

23 Fúrás, süllyesztés, dörzsölés Fúrás, süllyesztés, dörzsölés Forgó főmozgás szerszám végzi Előtoló mozgás tengelyirányban szerszám mm/ford. Jellemző szerszám kétélű (csigafúró)

24 Fúrás, süllyesztés, dörzsölés Fúrás, süllyesztés, dörzsölés Telibefúrás Furatbővítés Furatmegmunkáló eljárások Furatok bővítése Süllyesztés Dörzsölés

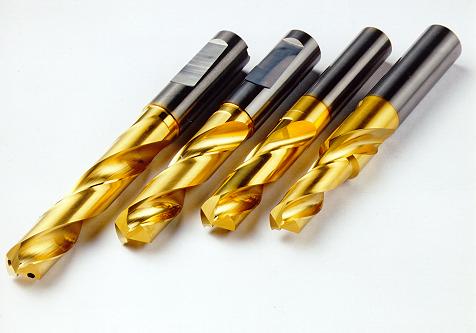

25 Furatmegmunkáló szerszámok Csigafúrók (bevonatos keményfém) Fúrás, süllyesztés, dörzsölés Csigafúró Süllyesztő Dörzsár Csúcssüllyesztő Menetfúró Profilos dörzsár

26 Fúrás, süllyesztés, dörzsölés Furás, felfúrás Csigafúró felépítése és munkája

27 Marás Marás Palástmarás A marás változatai, mozgások Homlokmarás

28 Marás Marás A marás változatai, mozgások Homlokmarás

29 Marás Marás A marás általános vázlata, mozgások, a leváló forgács alakja Főmozgás Főmozgás forgó végzi a szerszám (ω c ) Előtoló mozgás Mellékmozgások általában egyenesvonalúak, végezheti a munkadarab, vagy a szerszám v f mm/min

30 Marás A marás változatai

31 Marás Főmozgás forgó végzi a szerszám Marószerszám szabályosan többélű Mellékmozgások általában egyenesvonalúak, végezheti a munkadarab, vagy a szerszám v mm/min Sajátosságok: Szerszám élei fordulatonként egyszer kerülnek fogásba változó vastagságú forgács

32 Marás Marás szerszámai

33 Marás Egyenirányú és ellenirányú marás Szerszám n n Ø D s φ s φ s a h k h k a B f z v f v f f z Ellenirányú marás Egyenirányú marás Munkadarab

34 Marás Marás Függőleges marógép (SZE)

35 Marás A Mastercam Hill a tervezőrendszer maró modulja, amely 2D-5D-s marásra nyújtja megmunkáló-pályák széles választékát. 2,5 D esetén fúrást, kontúrmarást különböző stratégiákkal. 3 D esetén nagyoló- ( pl. nagyolás Z-irányú beszúrásokkal,) illetve simítópályatípus /pl.: maradékanyag eltávolítás/. Többtengelyes alkalmazásoknál a szerszám-tengely és a felület egymáshoz viszonyított helyzetétől függően lehet különböző stratégiát választani fúrásra és marásra is.

36 GYALULÁS, VÉSÉS Főmozgás és mellékmozgások is egyenesvonalú mozgások Változatok: GYALULÁS, VÉSÉS Hosszgyalulás főmozgást a munkadarab végzi Harántgyalulás főmozgást a szerszám végzi

37 GYALULÁS, VÉSÉS Vésés főmozgás iránya függőleges, végzi a szerszám

38 GYALULÁS, VÉSÉS

39 Abrazív eljárások Abrazív eljárások Osztályozás: Energiaátvitel jellege szerint: 8.1. ábra Pályához kötött köszörűkorong és a munkadarab relatív pályája palástköszörülés, síkköszörülés, csúcsnélküli köszörülés Erőhöz kötött abrazív megmunkálás anyagleválasztás sebessége a csiszoló testekre ható merőleges nyomóerő függvénye dörzsköszörülés, hónolás

40 Abrazív eljárások Abrazív eljárások Alakhoz kötött abrazív megmunkálás anyag leválasztásban a szemcse alakja döntő szerepet játszik leppelés, polírozás Energiához kötött abrazív megmunkálás anyagleválasztás intenzitását abrazív sugár, ill. szemcsék mozgási energiája határozza meg abrazív sugaras vágás, ultrahangos megmunkálás

41 Abrazív eljárások Abrazív eljárások Abrazív szerszámok szerkezete Tényezők: Szemcse anyaga és mérete Kötőanyag minősége és mennyisége (kötéskeménység) Abrazív szemcsék és a kötőanyag térbeli elhelyezkedése, porozitás

42 Abrazív eljárások Abrazív eljárások Abrazív szerszámanyagok Természetes csiszolóanyagok Elektrokorund Al2O3 jelölése: "A" Sziliciumkarbid SiC jelölése: "C" Bórkarbid Köbös bórkarbid jelölése: "B" CBN Gyémánt jelölése: "D" Kötőanyagok: Kerámia Műgyanta, gumi, sellak Galvanikus kötés

43 Abrazív eljárások Köszörűkorongok minőségi jelölésrendszere

44 Abrazív eljárások Szuperkemény köszörűkorongok jelölésrendszere (König)

45 Abrazív eljárások Köszörűkorongok kopási folyamata

46 Abrazív eljárások Köszörülési eljárások Palástköszörülés változatai

47 Abrazív eljárások Köszörülési eljárások Síkköszörűgép (SZE laborban)

48 Abrazív eljárások Köszörülési eljárások

49 Köszönöm megtisztelő figyelmüket!
