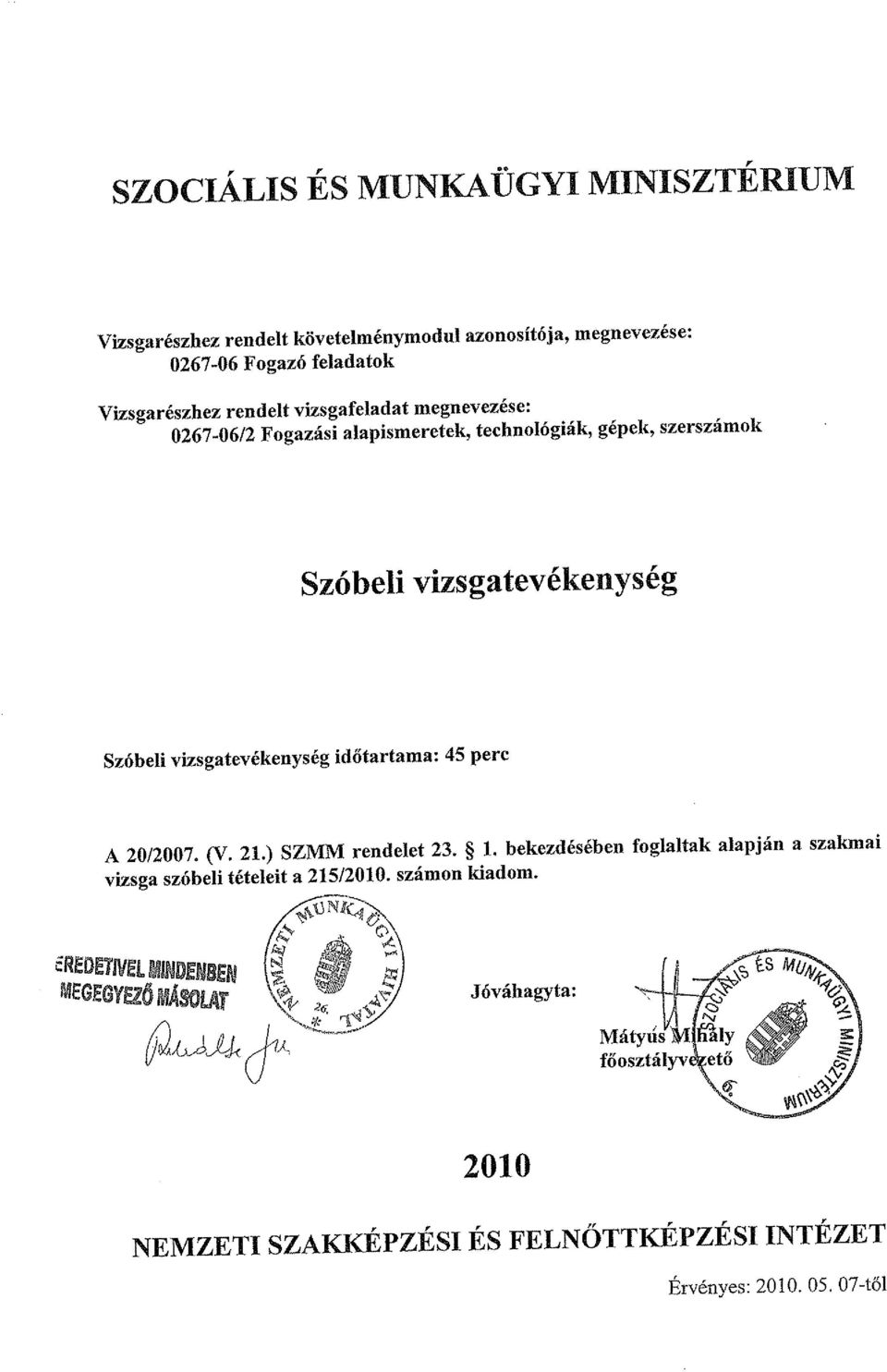

Fogazó Gépi forgácsoló

Átírás

1

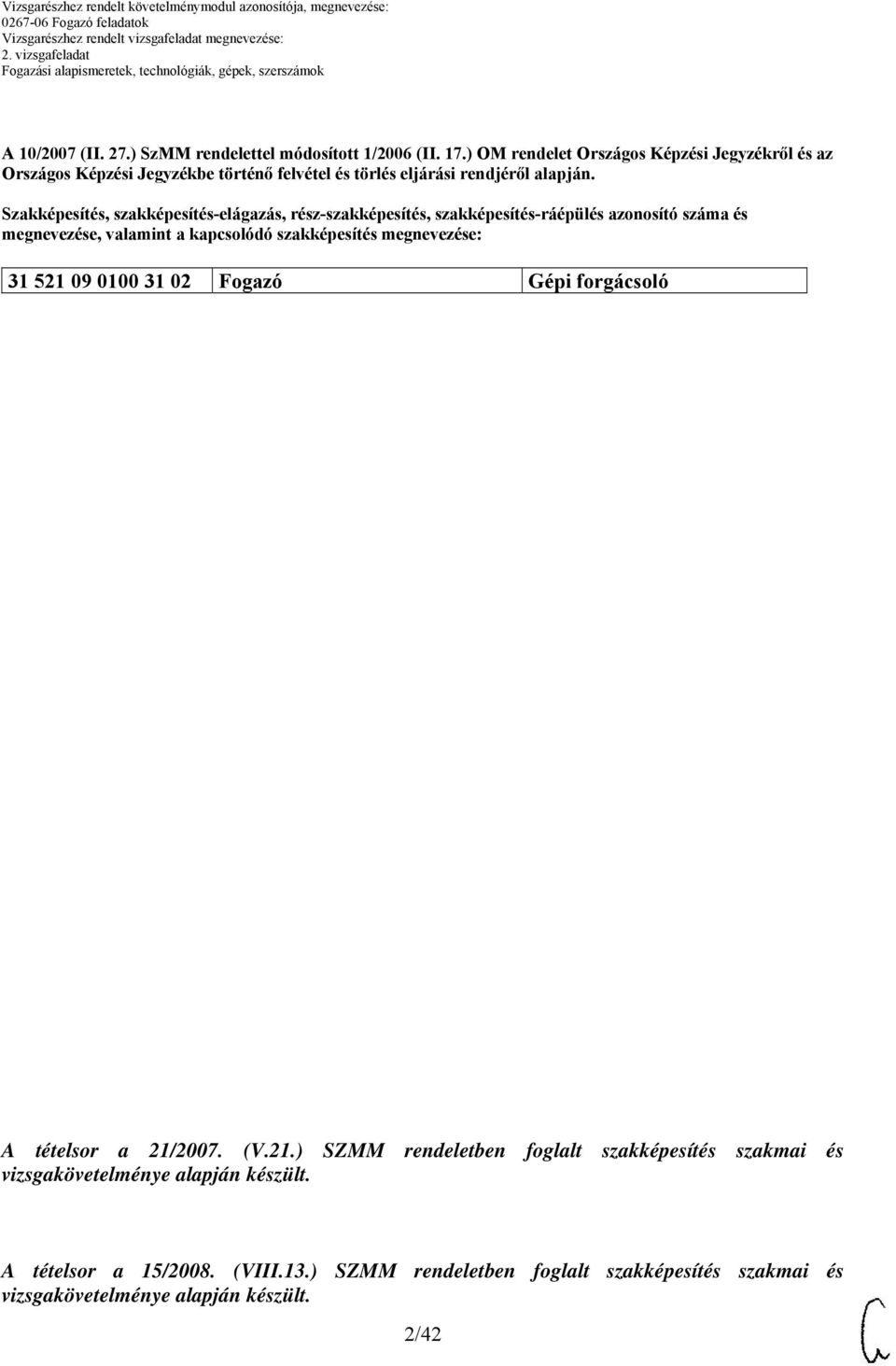

2 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Fogazó Gépi forgácsoló tételsor a 21/2007. (V.21.) SZMM rendeletben foglalt szakképesítés szakmai és vizsgakövetelménye alapján készült. tételsor a /2008. (VIII.13.) SZMM rendeletben foglalt szakképesítés szakmai és vizsgakövetelménye alapján készült. 2/42

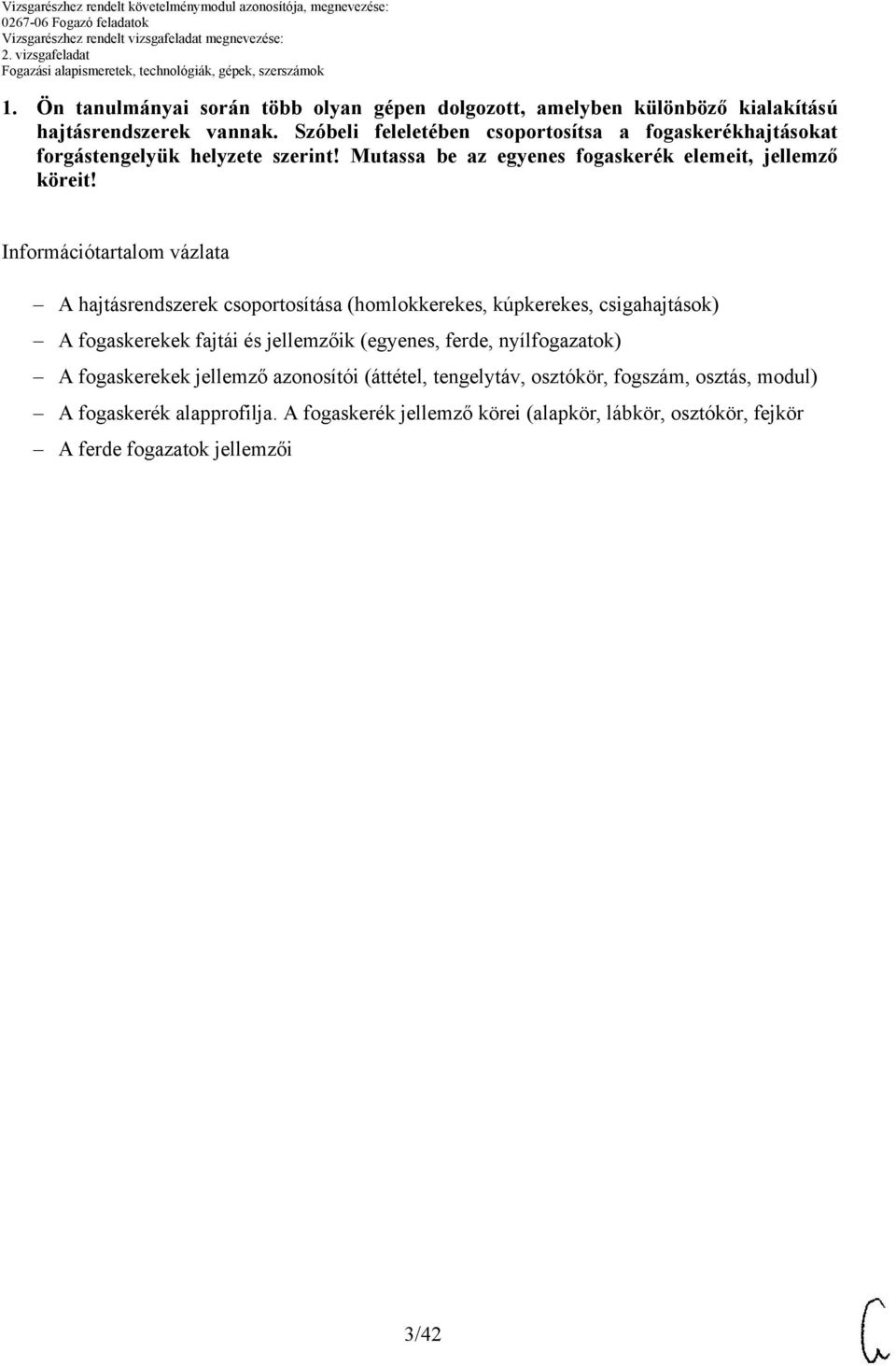

3 1. Ön tanulmányai során több olyan gépen dolgozott, amelyben különböző kialakítású hajtásrendszerek vannak. Szóbeli feleletében csoportosítsa a fogaskerékhajtásokat forgástengelyük helyzete szerint! Mutassa be az egyenes fogaskerék elemeit, jellemző köreit! Információtartalom vázlata hajtásrendszerek csoportosítása (homlokkerekes, kúpkerekes, csigahajtások) fogaskerekek fajtái és jellemzőik (egyenes, ferde, nyílfogazatok) fogaskerekek jellemző azonosítói (áttétel, tengelytáv, osztókör, fogszám, osztás, modul) fogaskerék alapprofilja. fogaskerék jellemző körei (alapkör, lábkör, osztókör, fejkör ferde fogazatok jellemzői 3/42

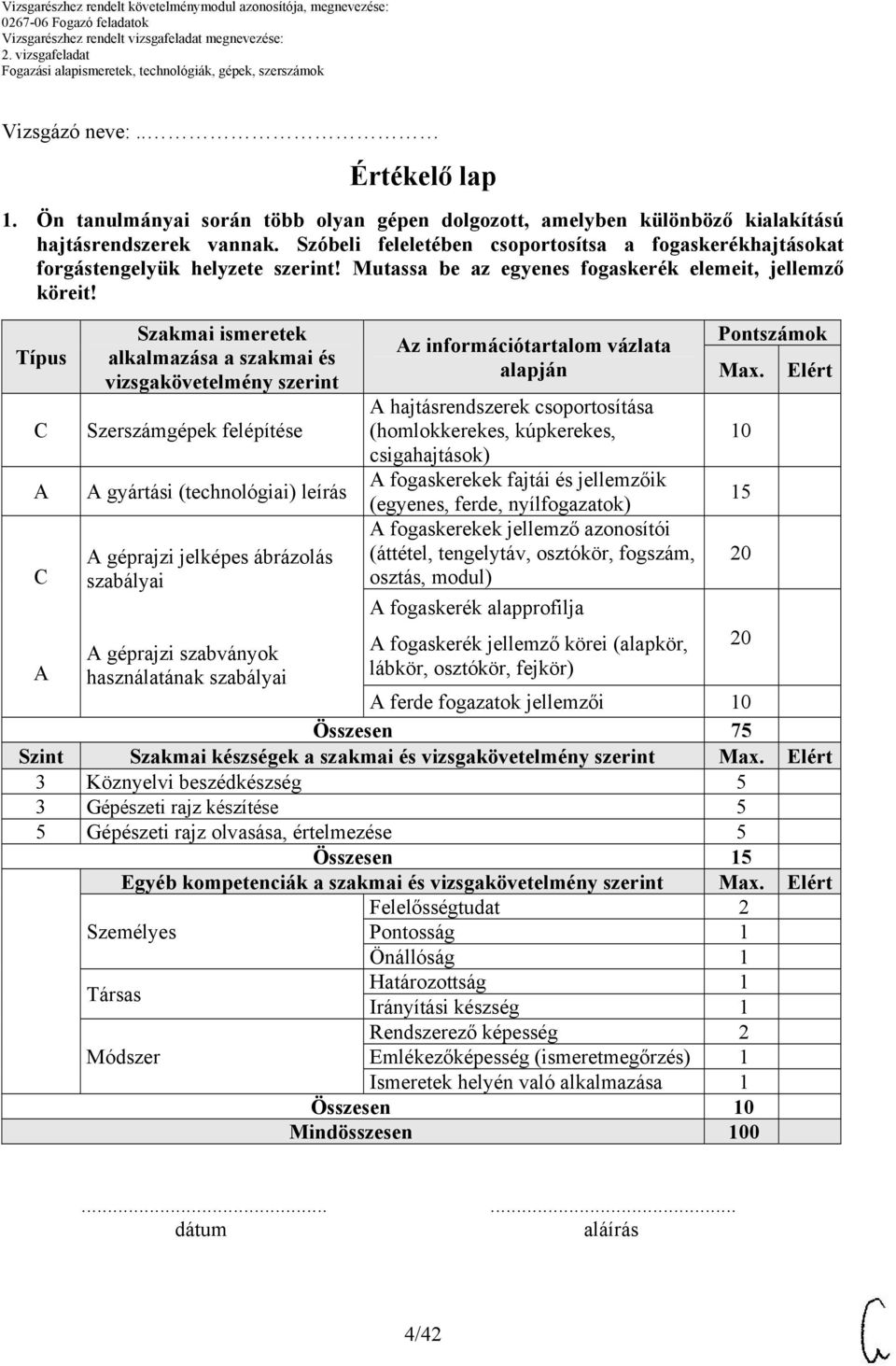

4 Vizsgázó neve:.. Értékelő lap 1. Ön tanulmányai során több olyan gépen dolgozott, amelyben különböző kialakítású hajtásrendszerek vannak. Szóbeli feleletében csoportosítsa a fogaskerékhajtásokat forgástengelyük helyzete szerint! Mutassa be az egyenes fogaskerék elemeit, jellemző köreit! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint Szerszámgépek felépítése gyártási (technológiai) leírás géprajzi jelképes ábrázolás szabályai géprajzi szabványok használatának szabályai z információtartalom vázlata alapján hajtásrendszerek csoportosítása (homlokkerekes, kúpkerekes, csigahajtások) fogaskerekek fajtái és jellemzőik (egyenes, ferde, nyílfogazatok) fogaskerekek jellemző azonosítói (áttétel, tengelytáv, osztókör, fogszám, osztás, modul) fogaskerék alapprofilja fogaskerék jellemző körei (alapkör, lábkör, osztókör, fejkör) Pontszámok Max Elért ferde fogazatok jellemzői 10 Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 3 Köznyelvi beszédkészség 5 3 Gépészeti rajz készítése 5 5 Gépészeti rajz olvasása, értelmezése 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Társas Módszer Felelősségtudat 2 Pontosság 1 Önállóság 1 Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 4/42

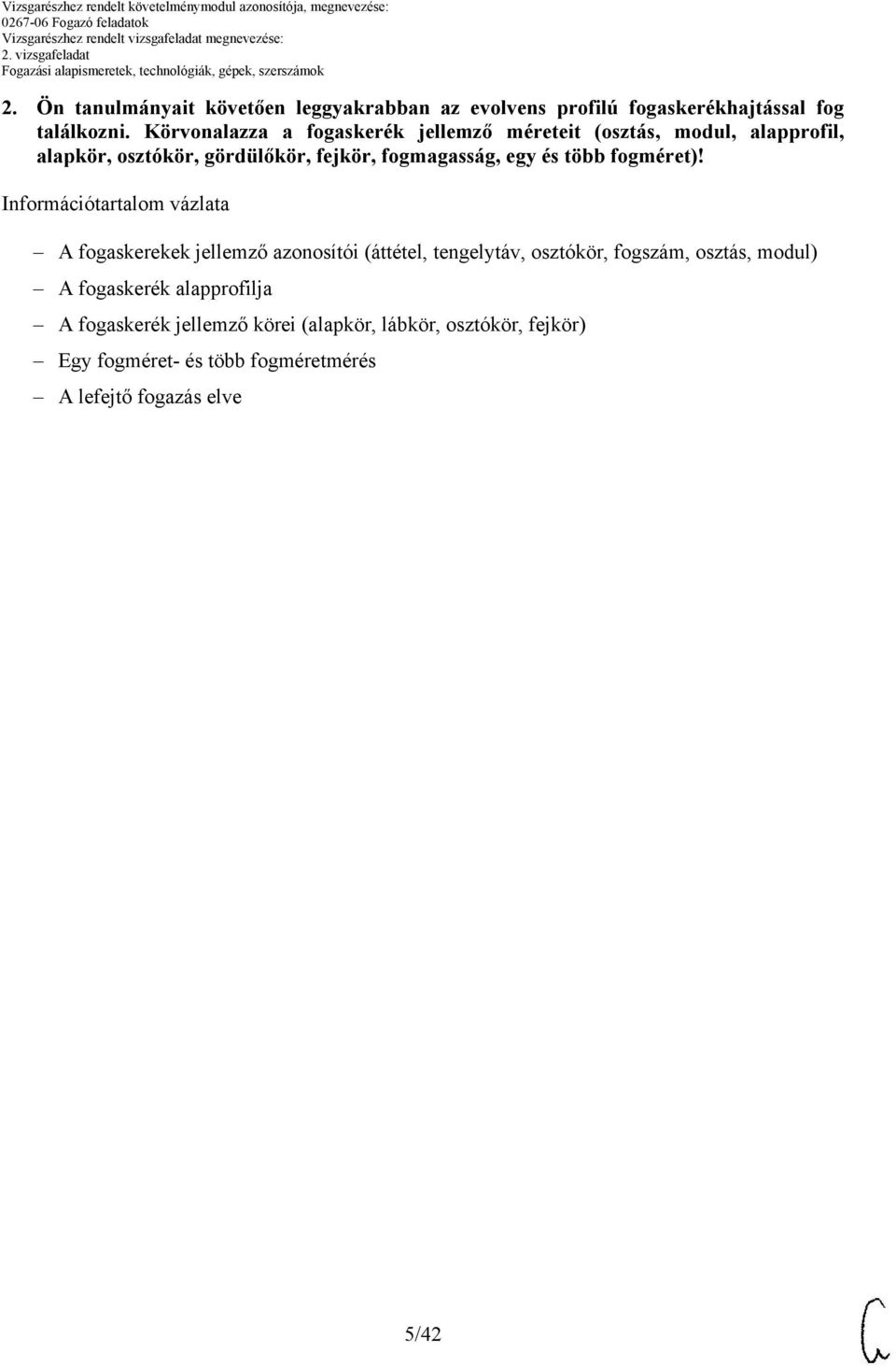

5 2. Ön tanulmányait követően leggyakrabban az evolvens profilú fogaskerékhajtással fog találkozni. Körvonalazza a fogaskerék jellemző méreteit (osztás, modul, alapprofil, alapkör, osztókör, gördülőkör, fejkör, fogmagasság, egy és több fogméret)! Információtartalom vázlata fogaskerekek jellemző azonosítói (áttétel, tengelytáv, osztókör, fogszám, osztás, modul) fogaskerék alapprofilja fogaskerék jellemző körei (alapkör, lábkör, osztókör, fejkör) Egy fogméret- és több fogméretmérés lefejtő fogazás elve 5/42

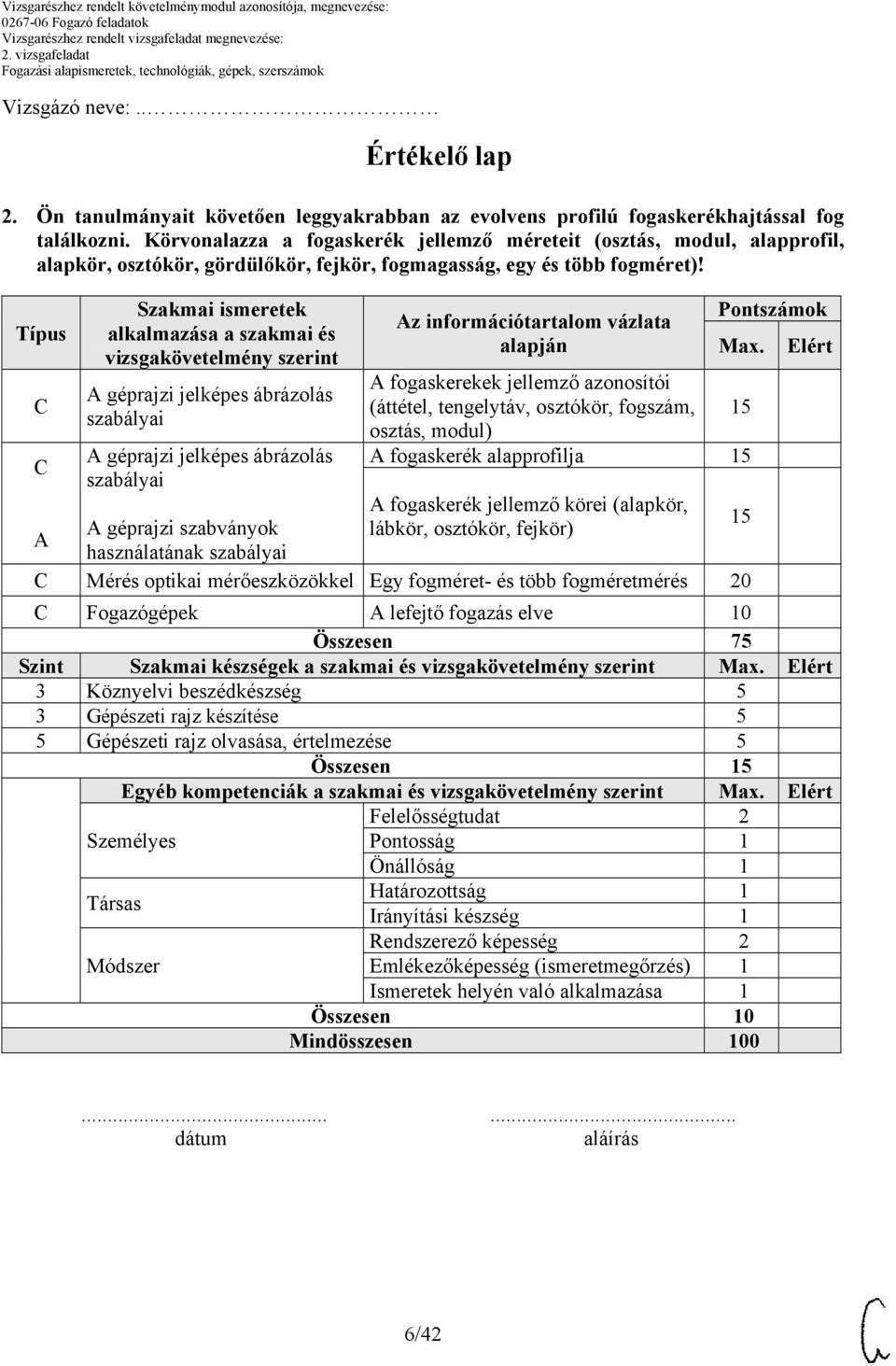

6 Vizsgázó neve:.. Értékelő lap 2. Ön tanulmányait követően leggyakrabban az evolvens profilú fogaskerékhajtással fog találkozni. Körvonalazza a fogaskerék jellemző méreteit (osztás, modul, alapprofil, alapkör, osztókör, gördülőkör, fejkör, fogmagasság, egy és több fogméret)! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint géprajzi jelképes ábrázolás szabályai géprajzi jelképes ábrázolás szabályai z információtartalom vázlata alapján Pontszámok Max. fogaskerekek jellemző azonosítói (áttétel, tengelytáv, osztókör, fogszám, osztás, modul) fogaskerék alapprofilja fogaskerék jellemző körei (alapkör, géprajzi szabványok lábkör, osztókör, fejkör) használatának szabályai Mérés optikai mérőeszközökkel Egy fogméret- és több fogméretmérés 20 Elért Fogazógépek lefejtő fogazás elve 10 Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 3 Köznyelvi beszédkészség 5 3 Gépészeti rajz készítése 5 5 Gépészeti rajz olvasása, értelmezése 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 6/42

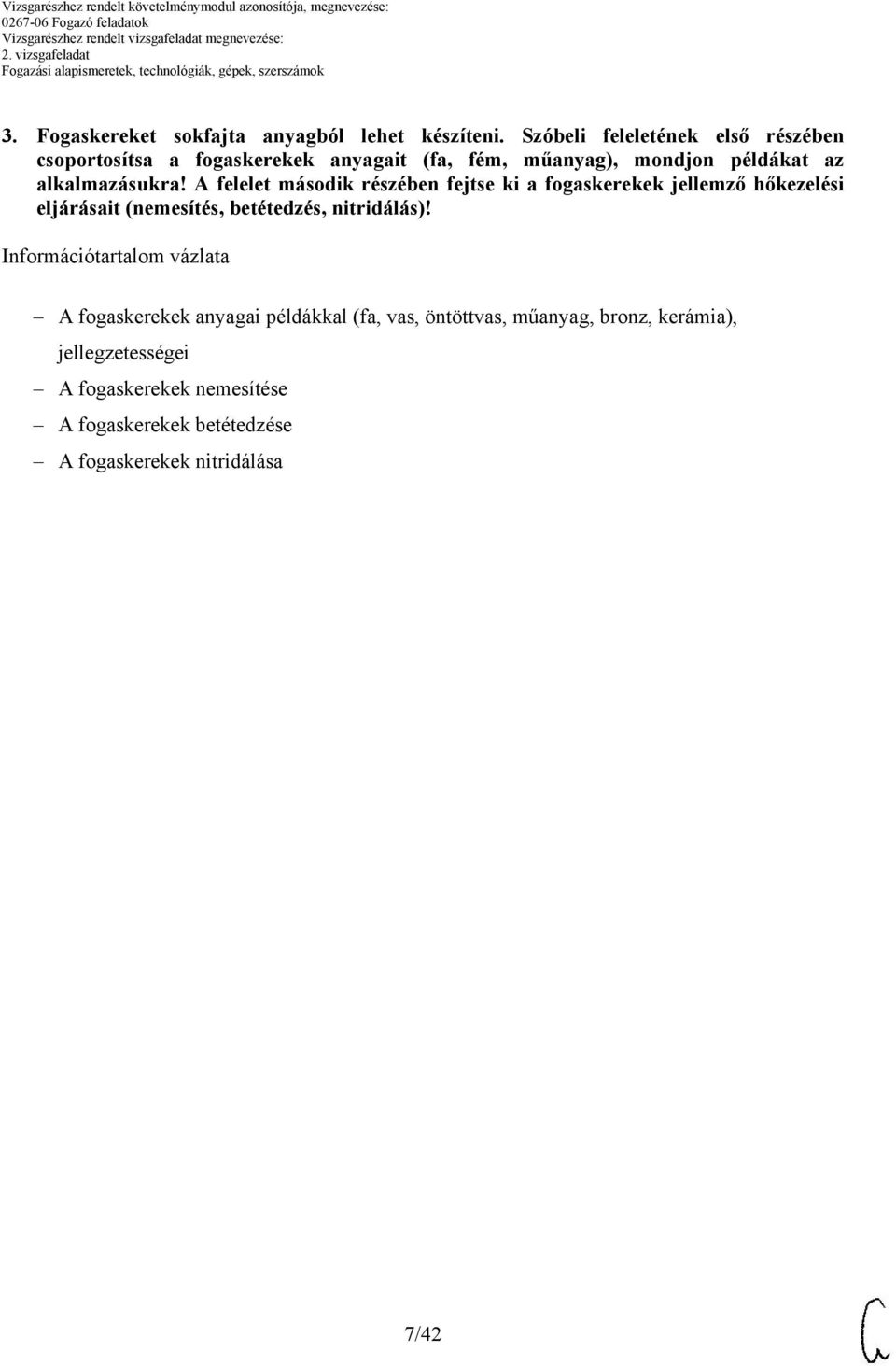

7 3. Fogaskereket sokfajta anyagból lehet készíteni. Szóbeli feleletének első részében csoportosítsa a fogaskerekek anyagait (fa, fém, műanyag), mondjon példákat az alkalmazásukra! felelet második részében fejtse ki a fogaskerekek jellemző hőkezelési eljárásait (nemesítés, betétedzés, nitridálás)! Információtartalom vázlata fogaskerekek anyagai példákkal (fa, vas, öntöttvas, műanyag, bronz, kerámia), jellegzetességei fogaskerekek nemesítése fogaskerekek betétedzése fogaskerekek nitridálása 7/42

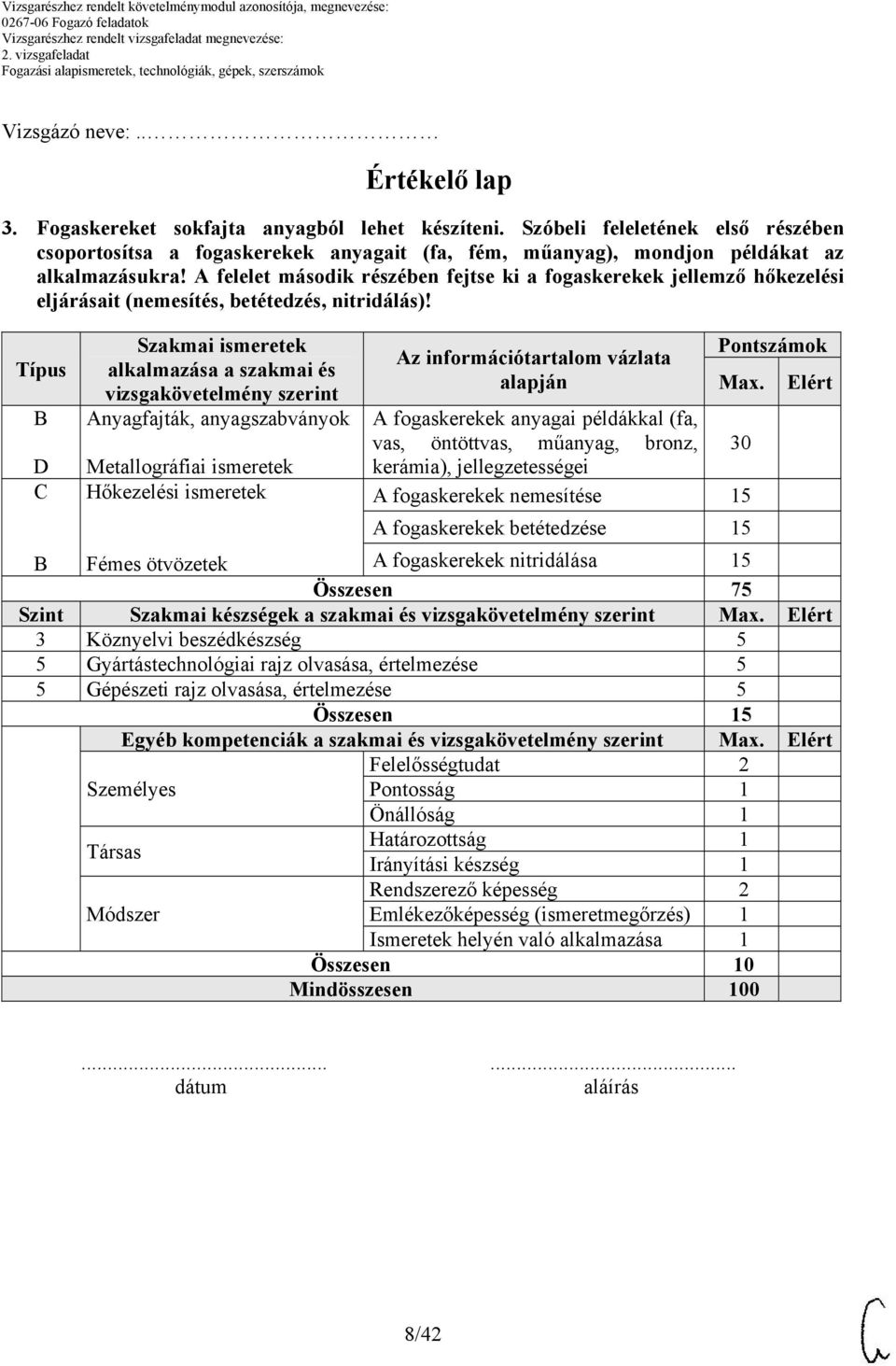

8 Vizsgázó neve:.. Értékelő lap 3. Fogaskereket sokfajta anyagból lehet készíteni. Szóbeli feleletének első részében csoportosítsa a fogaskerekek anyagait (fa, fém, műanyag), mondjon példákat az alkalmazásukra! felelet második részében fejtse ki a fogaskerekek jellemző hőkezelési eljárásait (nemesítés, betétedzés, nitridálás)! Típus B D Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint nyagfajták, anyagszabványok Metallográfiai ismeretek Hőkezelési ismeretek z információtartalom vázlata alapján Pontszámok Max. fogaskerekek anyagai példákkal (fa, vas, öntöttvas, műanyag, bronz, 30 kerámia), jellegzetességei fogaskerekek nemesítése fogaskerekek betétedzése Elért B Fémes ötvözetek fogaskerekek nitridálása Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 3 Köznyelvi beszédkészség 5 5 Gyártástechnológiai rajz olvasása, értelmezése 5 5 Gépészeti rajz olvasása, értelmezése 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 8/42

9 4. Önnek 50 db z = 40 fogszámú, m = 3 modulú egyenes fogaskereket kell legyártania. fogazó szakember feladata, hogy a kapott fogaskerék gyártásához válassza ki a megfelelő fogazási technológiát. Mutassa be a fogaskerékgyártás gépeit! Információtartalom vázlata fogaskerekek jellemzői (fogszám, osztás, modul, alapprofil, fogirány) profilozó eljárások felsorolása lefejtő eljárások részletezése, a munkadarabok fogazógépen történő rögzítése - PFUTER lefejtőmarás - MG fogasléces foggyalulás - FELLOWS metszőkerekes fogvésés 9/42

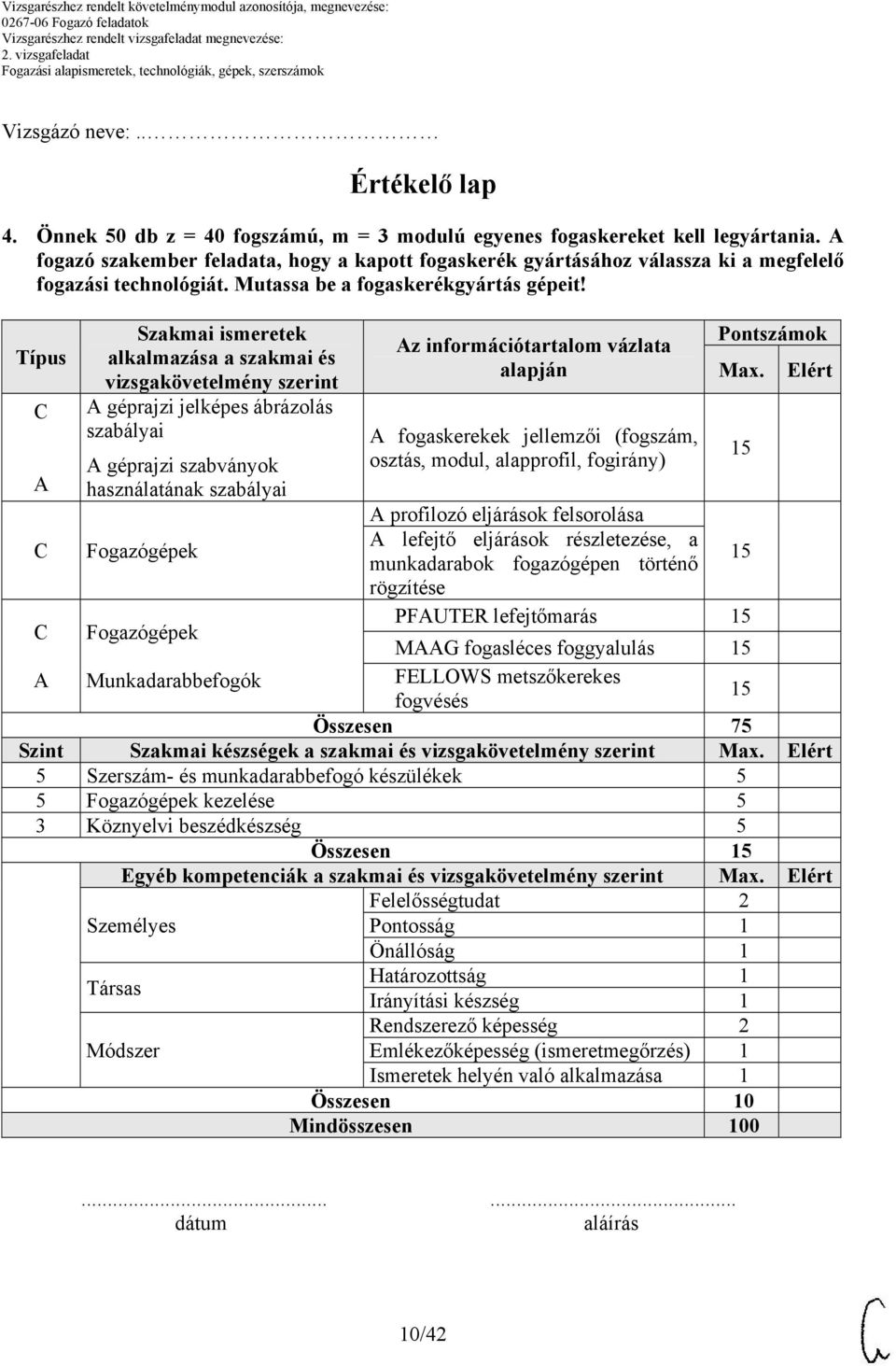

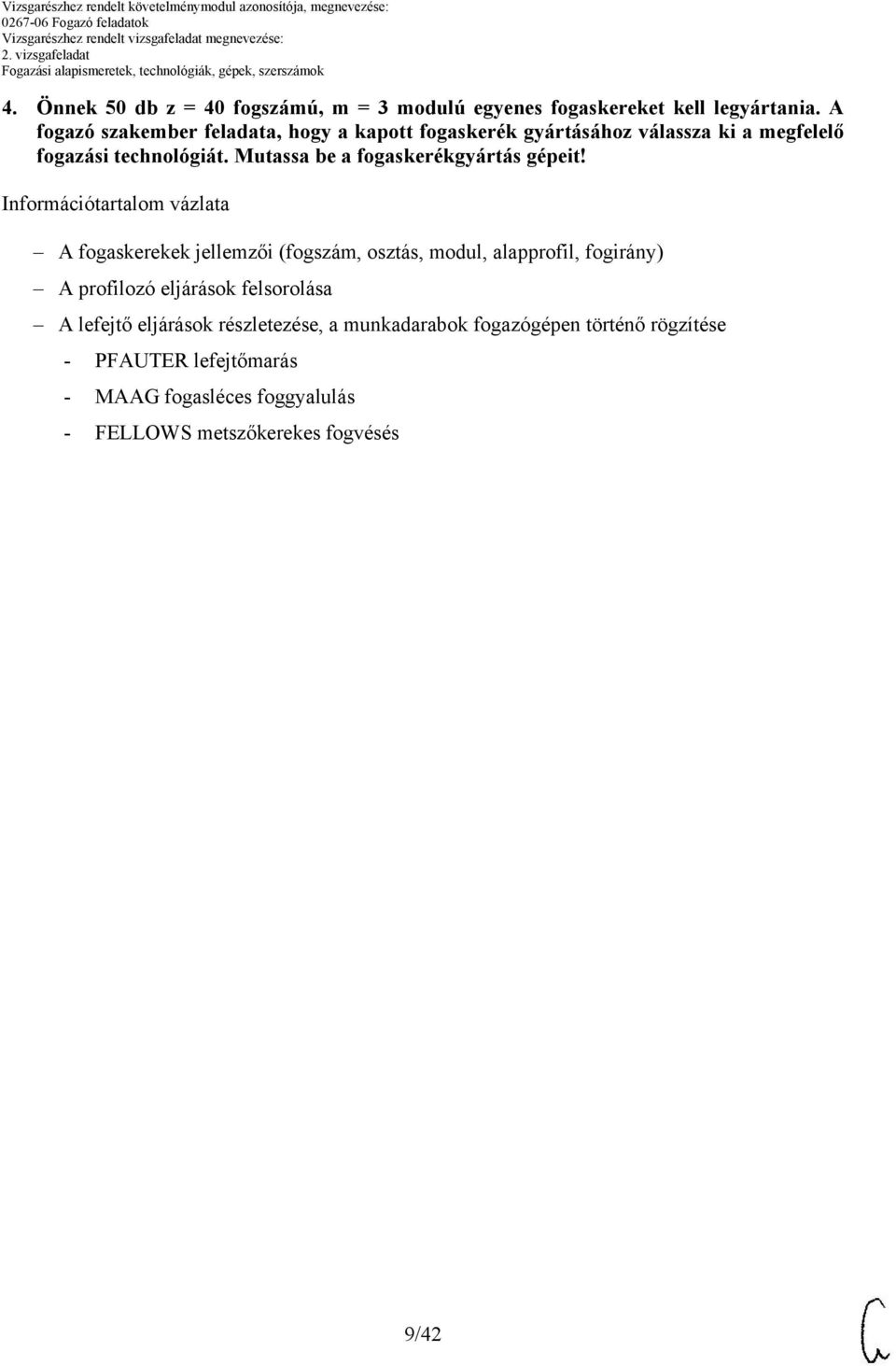

10 Vizsgázó neve:.. Értékelő lap 4. Önnek 50 db z = 40 fogszámú, m = 3 modulú egyenes fogaskereket kell legyártania. fogazó szakember feladata, hogy a kapott fogaskerék gyártásához válassza ki a megfelelő fogazási technológiát. Mutassa be a fogaskerékgyártás gépeit! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint géprajzi jelképes ábrázolás szabályai géprajzi szabványok használatának szabályai z információtartalom vázlata alapján fogaskerekek jellemzői (fogszám, osztás, modul, alapprofil, fogirány) Pontszámok Max. Elért Fogazógépek profilozó eljárások felsorolása lefejtő eljárások részletezése, a munkadarabok fogazógépen történő rögzítése Fogazógépek PFUTER lefejtőmarás MG fogasléces foggyalulás Munkadarabbefogók FELLOWS metszőkerekes fogvésés Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Szerszám- és munkadarabbefogó készülékek 5 5 Fogazógépek kezelése 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Társas Módszer Felelősségtudat 2 Pontosság 1 Önállóság 1 Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 10/42

11 5. Ön a fogazógépen z m = 50 fogszámú fogaskereket gyárt. gép belső állandója z b = 24. Rendelkezésére áll az egybekezdésű lefejtő maró. Beszéljen a fogazógép működéséről! Számítsa ki a fogazógépre felrakható cserekerekeket (z b /z m = a/b * c/d)! Információtartalom vázlata fogaskerekek jellemzői (fogszám, osztás, modul, alapprofil, fogirány) fogazógép fő részeinek ismertetése fogazógép működésének bemutatása példában szereplő cserekerekek kiszámítása 11/42

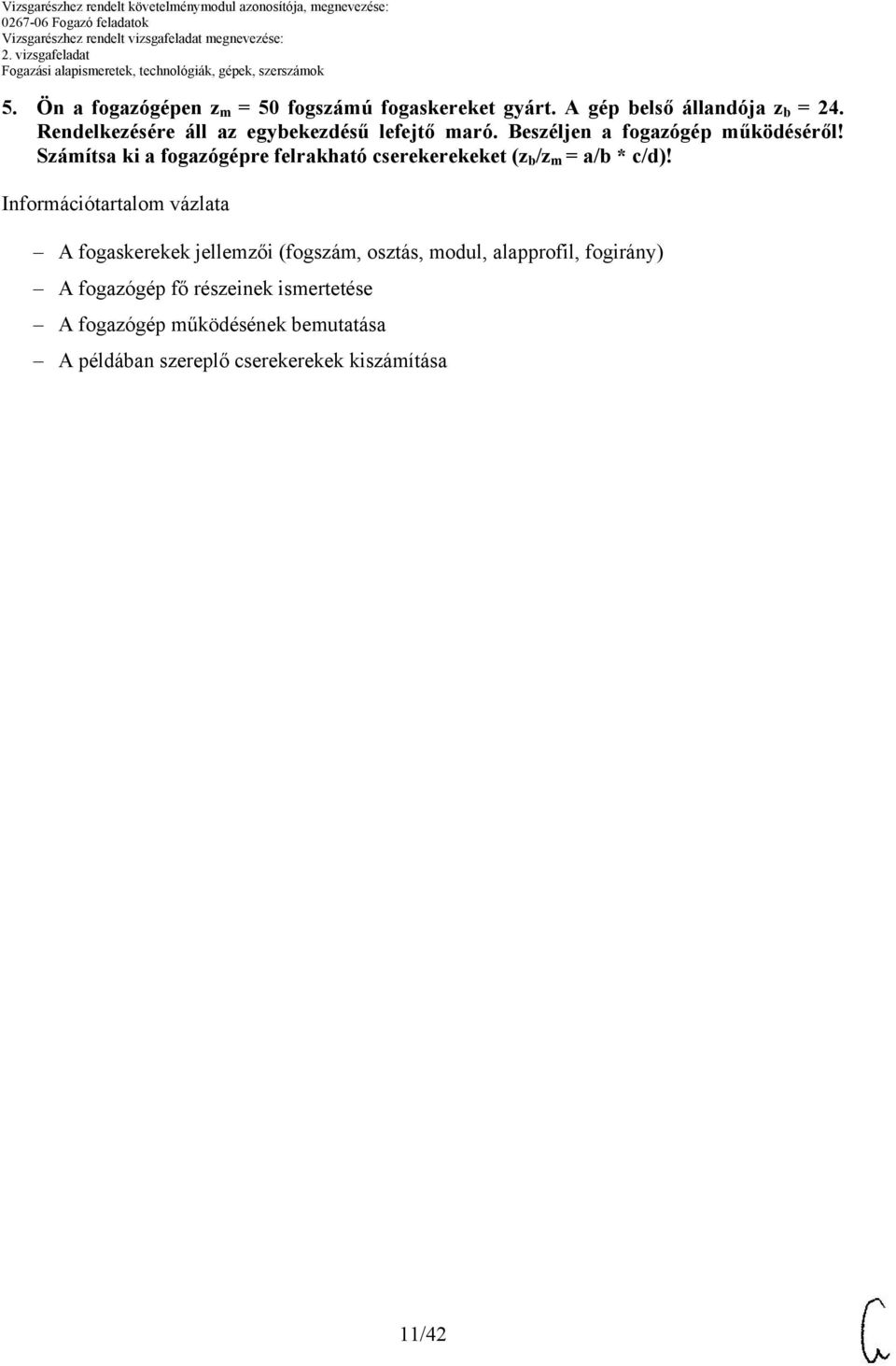

12 Vizsgázó neve:.. Értékelő lap 5. Ön a fogazógépen z m = 50 fogszámú fogaskereket gyárt. gép belső állandója z b = 24. Rendelkezésére áll az egybekezdésű lefejtő maró. Beszéljen a fogazógép működéséről! Számítsa ki a fogazógépre felrakható cserekerekeket (z b /z m = a/b * c/d)! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért géprajzi jelképes ábrázolás szabályai géprajzi szabványok használatának szabályai fogaskerekek jellemzői (fogszám, osztás, modul, alapprofil, fogirány) Fogazógépek Munkadarabbefogók fogazógép fő részeinek ismertetése Fogazógépek fogazógép működésének bemutatása 20 Forgácsoló mozgások példában szereplő cserekerekek kiszámítása 25 Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Gépészeti rajz olvasása, értelmezése 5 5 Fogazógépek kezelése 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 12/42

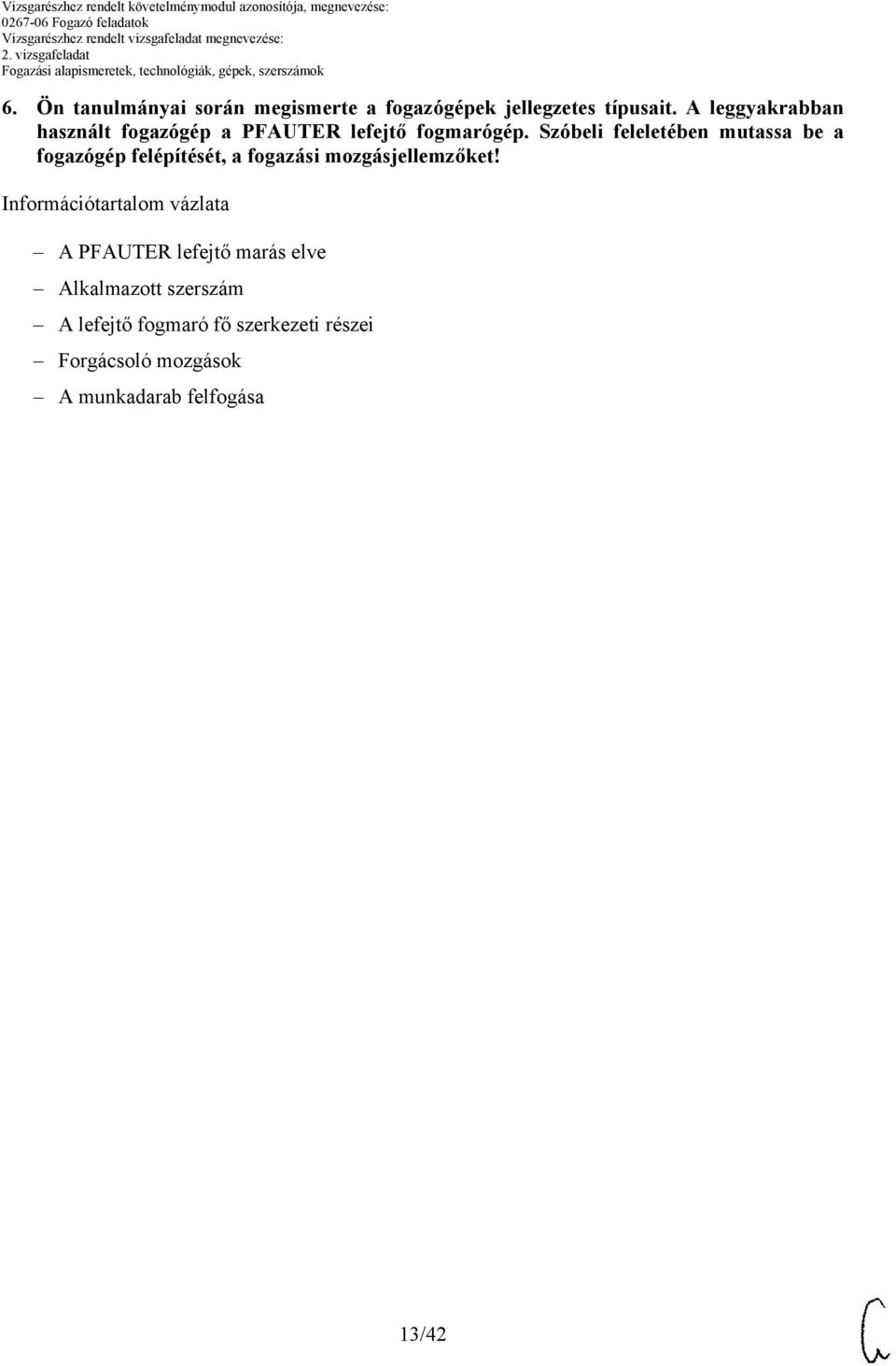

13 6. Ön tanulmányai során megismerte a fogazógépek jellegzetes típusait. leggyakrabban használt fogazógép a PFUTER lefejtő fogmarógép. Szóbeli feleletében mutassa be a fogazógép felépítését, a fogazási mozgásjellemzőket! Információtartalom vázlata PFUTER lefejtő marás elve lkalmazott szerszám lefejtő fogmaró fő szerkezeti részei Forgácsoló mozgások munkadarab felfogása 13/42

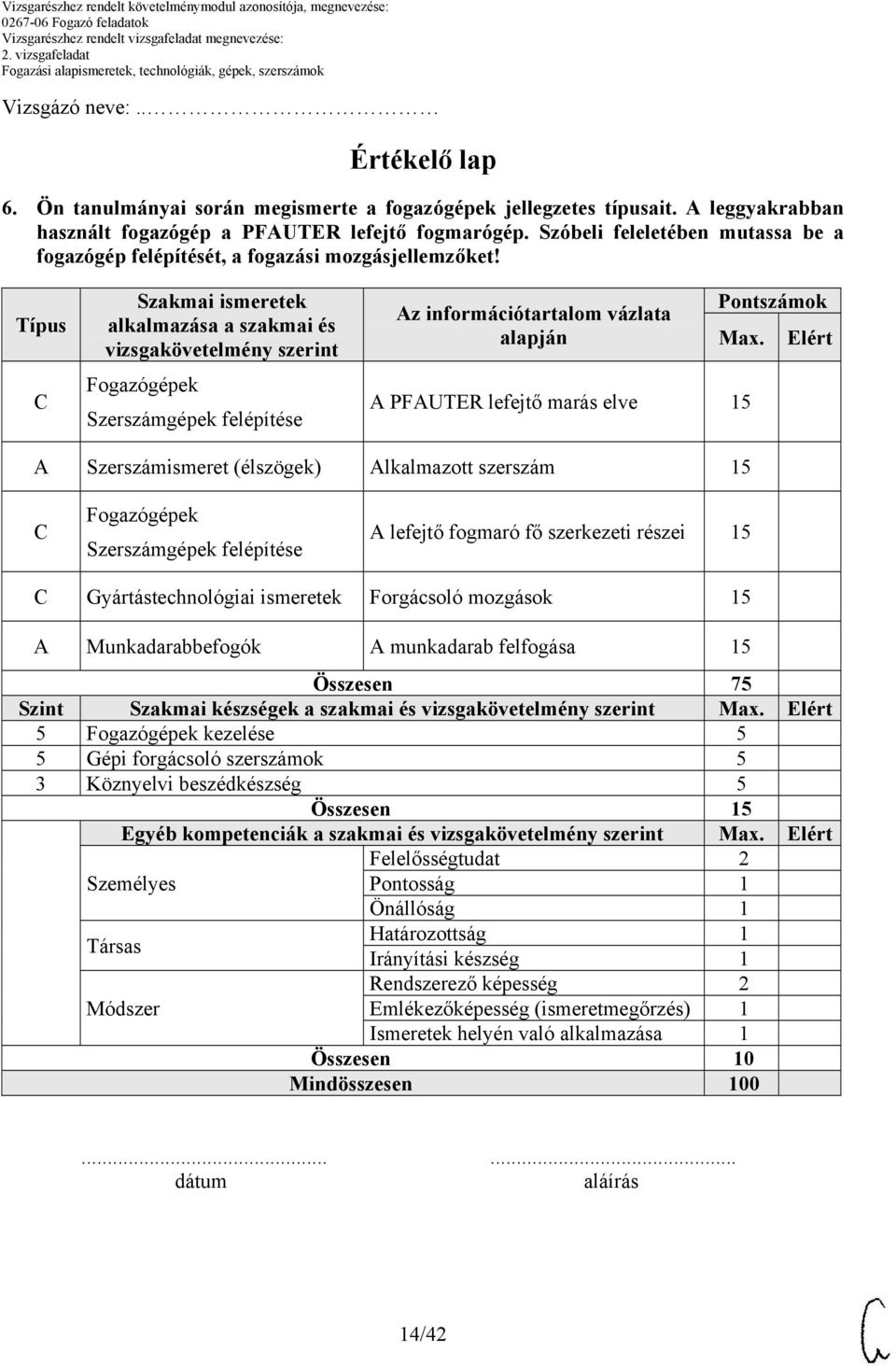

14 Vizsgázó neve:.. Értékelő lap 6. Ön tanulmányai során megismerte a fogazógépek jellegzetes típusait. leggyakrabban használt fogazógép a PFUTER lefejtő fogmarógép. Szóbeli feleletében mutassa be a fogazógép felépítését, a fogazási mozgásjellemzőket! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint Fogazógépek Szerszámgépek felépítése z információtartalom vázlata alapján Pontszámok Max. PFUTER lefejtő marás elve Elért Szerszámismeret (élszögek) lkalmazott szerszám Fogazógépek Szerszámgépek felépítése lefejtő fogmaró fő szerkezeti részei Gyártástechnológiai ismeretek Forgácsoló mozgások Munkadarabbefogók munkadarab felfogása Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Fogazógépek kezelése 5 5 Gépi forgácsoló szerszámok 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 14/42

15 7. Önnek ferdefogazatú fogaskerék gyártásához kell lefejtő fogazószerszámot választania. gyártáshoz PFUTER gép áll a rendelkezésére. Részletezze a választott szerszám geometriai jellemzőit, anyagát, hűtő-kenő rendszerét! szerszám kopását követően hogyan történik az újraélezés? Információtartalom vázlata ferdefogazású fogaskerekek jellemzői (fogszám, modul, fogirány fogferdeség) lefejtő fogmarás elvi ismertetése lefejtő maró ismertetése: geometriája, anyaga forgácsolásnál alkalmazott hűtő-kenő rendszer lefejtő maró élezése /42

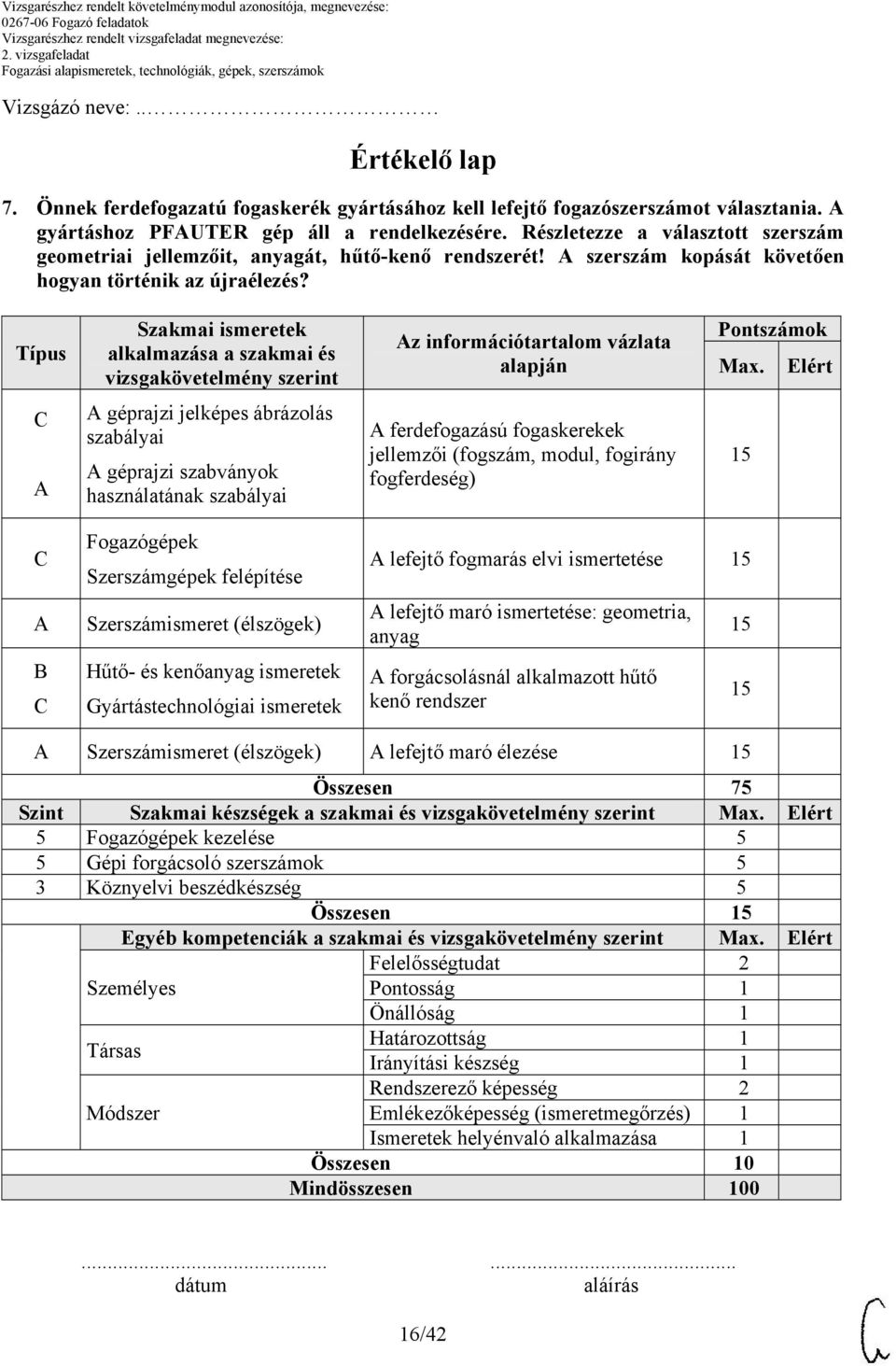

16 Vizsgázó neve:.. Értékelő lap 7. Önnek ferdefogazatú fogaskerék gyártásához kell lefejtő fogazószerszámot választania. gyártáshoz PFUTER gép áll a rendelkezésére. Részletezze a választott szerszám geometriai jellemzőit, anyagát, hűtő-kenő rendszerét! szerszám kopását követően hogyan történik az újraélezés? Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért géprajzi jelképes ábrázolás szabályai géprajzi szabványok használatának szabályai ferdefogazású fogaskerekek jellemzői (fogszám, modul, fogirány fogferdeség) B Fogazógépek Szerszámgépek felépítése Szerszámismeret (élszögek) Hűtő- és kenőanyag ismeretek Gyártástechnológiai ismeretek lefejtő fogmarás elvi ismertetése lefejtő maró ismertetése: geometria, anyag forgácsolásnál alkalmazott hűtő kenő rendszer Szerszámismeret (élszögek) lefejtő maró élezése Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Fogazógépek kezelése 5 5 Gépi forgácsoló szerszámok 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyénvaló alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 16/42

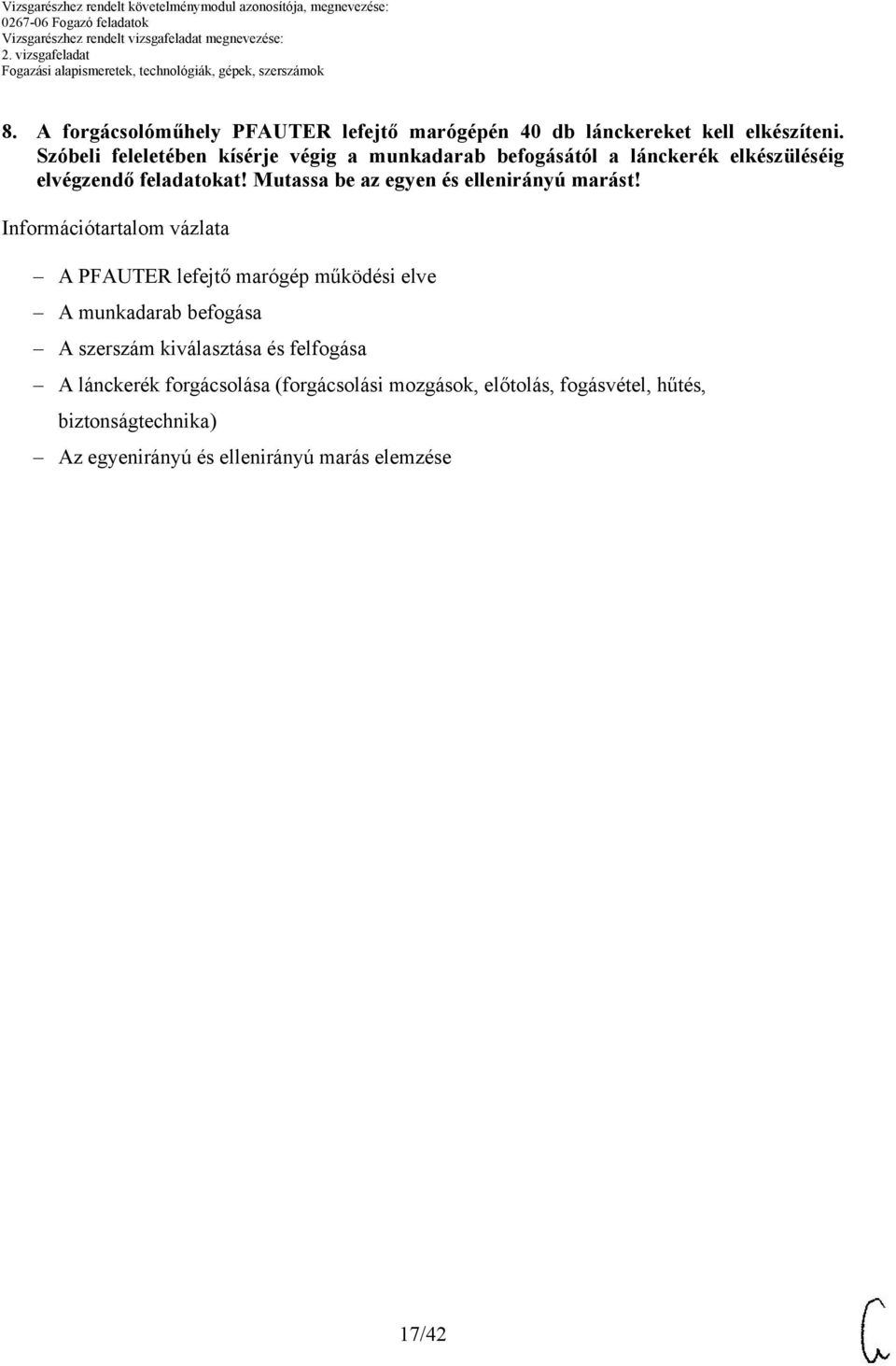

17 8. forgácsolóműhely PFUTER lefejtő marógépén 40 db lánckereket kell elkészíteni. Szóbeli feleletében kísérje végig a munkadarab befogásától a lánckerék elkészüléséig elvégzendő feladatokat! Mutassa be az egyen és ellenirányú marást! Információtartalom vázlata PFUTER lefejtő marógép működési elve munkadarab befogása szerszám kiválasztása és felfogása lánckerék forgácsolása (forgácsolási mozgások, előtolás, fogásvétel, hűtés, biztonságtechnika) z egyenirányú és ellenirányú marás elemzése 17/42

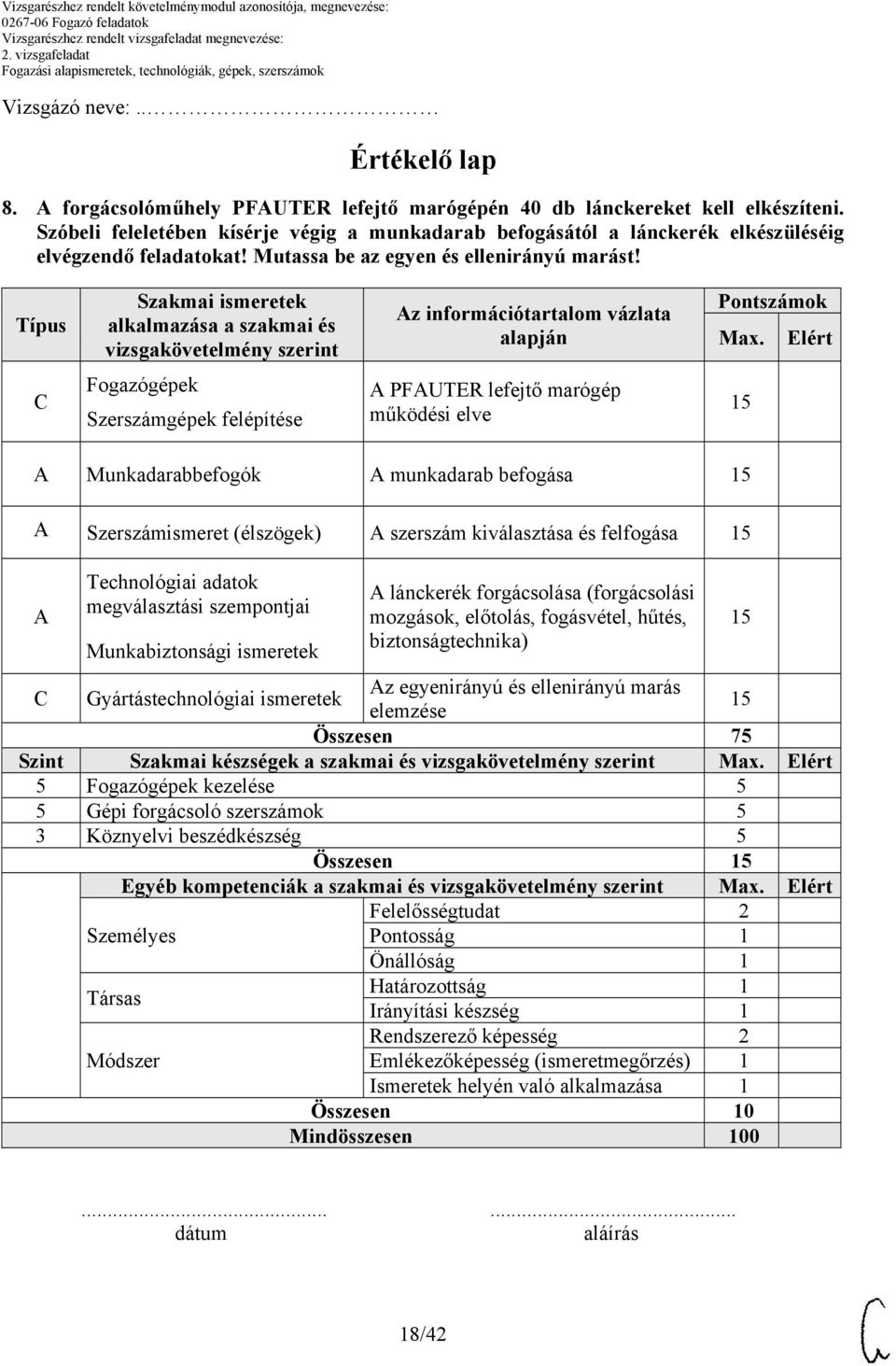

18 Vizsgázó neve:.. Értékelő lap 8. forgácsolóműhely PFUTER lefejtő marógépén 40 db lánckereket kell elkészíteni. Szóbeli feleletében kísérje végig a munkadarab befogásától a lánckerék elkészüléséig elvégzendő feladatokat! Mutassa be az egyen és ellenirányú marást! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért Fogazógépek Szerszámgépek felépítése PFUTER lefejtő marógép működési elve Munkadarabbefogók munkadarab befogása Szerszámismeret (élszögek) szerszám kiválasztása és felfogása Technológiai adatok megválasztási szempontjai Munkabiztonsági ismeretek lánckerék forgácsolása (forgácsolási mozgások, előtolás, fogásvétel, hűtés, biztonságtechnika) Gyártástechnológiai ismeretek z egyenirányú és ellenirányú marás elemzése Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Fogazógépek kezelése 5 5 Gépi forgácsoló szerszámok 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 18/42

19 9. Ön tanulmányai során megismerte a fésűskéssel történő fogaskerékgyártást. Vázolja a MG rendszerű fogazógép felépítését! Feleletében vázlat segítségével mutassa be a fogazási mozgásjellemzőket, az alkalmazott hűtőanyagokat! Információtartalom vázlata MG lefejtő foggyalulás elve lkalmazott szerszám lefejtő foggyalu fő szerkezeti részei Forgácsoló mozgások munkadarab felfogása hűtő-kenő folyadékok feladata, szerepe a fogazási munkákban 19/42

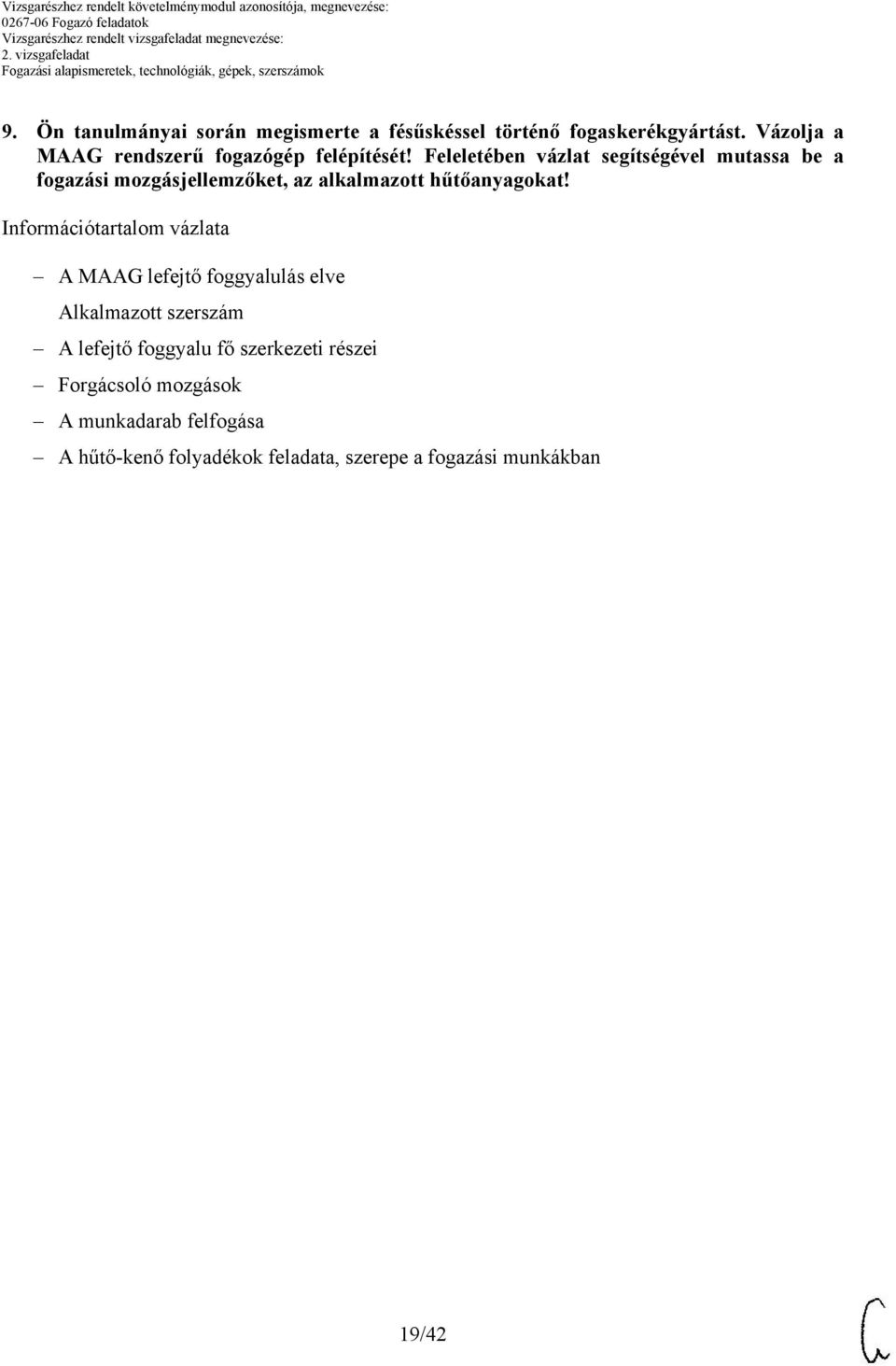

20 Vizsgázó neve:.. Értékelő lap 9. Ön tanulmányai során megismerte a fésűskéssel történő fogaskerékgyártást. Vázolja a MG rendszerű fogazógép felépítését! Feleletében vázlat segítségével mutassa be a fogazási mozgásjellemzőket, az alkalmazott hűtőanyagokat! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért Fogazógépek Szerszámgépek felépítése Szerszámismeret (élszögek) MG lefejtő marás elve lkalmazott szerszám Fogazógépek Szerszámgépek felépítése Fogazógépek Szerszámgépek felépítése lefejtő foggyalu fő szerkezeti részei Forgácsoló mozgások Munkadarabbefogók munkadarab felfogása Technológiai adatok megválasztási szempontjai Munkabiztonsági ismeretek hűtő-kenő folyadékok feladata, szerepe a fogazási munkákban Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Fogazógépek kezelése 5 5 Gépi forgácsoló szerszámok 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 20/42

21 10. MG fogazógépen fogasléces fogazószerszámmal dolgozik. Fejtse ki a szerszám jellemző méreteit, anyagát, a szerszámtartóba történő rögzítését! Milyen módon történik a szerszám élezése? Információtartalom vázlata lefejtő fogvésés elvi ismertetése lefejtő fogaslécszerszám geometriája, anyaga forgácsolásnál alkalmazott hűtő-kenő rendszer szerszám élezése gyorsacél szerszámok jellemzői és alkalmazásuk 21/42

22 Vizsgázó neve:.. Értékelő lap 10. MG fogazógépen fogasléces fogazószerszámmal dolgozik. Fejtse ki a szerszám jellemző méreteit, anyagát, a szerszámtartóba történő rögzítését! Milyen módon történik a szerszám élezése? Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint Fogazógépek Szerszámgépek felépítése Szerszámismeret (élszögek) z információtartalom vázlata alapján Pontszámok Max. lefejtő fogvésés elvi ismertetése Elért Szerszámismeret (élszögek) lefejtő fogaslécszerszám geometriája, anyaga Technológiai adatok megválasztási szempontjai Munkabiztonsági ismeretek forgácsolásnál alkalmazott hűtőkenő rendszer Szerszámismeret (élszögek) Köszörűgépek szerszám élezése Szerszámismeret (élszögek) gyorsacél szerszámok jellemzői és alkalmazásuk Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Fogazógépek kezelése 5 5 Gépi forgácsoló szerszámok 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 22/42

23 11. forgácsolóműhelyben MG-45 fogasléces lefejtő vésőgépen 100 db egyenes fogaskereket kell elkészíteni. Szóbeli feleletében kísérje végig a munkadarab elkészítési folyamatát (munkadarab felfogása, szerszám befogása, fogazás, mérés, alkalmazott hűtési rendszer, védőrendszerek, ellenőrzés)! Információtartalom vázlata MG lefejtő foggyalu működési elve munkadarab befogása szerszám kiválasztása és felfogása fogaskerék forgácsolása (forgácsolási mozgások, előtolás, fogásvétel, hűtés, biztonságtechnika) sorozatgyártásnál alkalmazott technológiai időt csökkentő megoldások 23/42

24 Vizsgázó neve:.. Értékelő lap 11. forgácsolóműhelyben MG-45 fogasléces lefejtő vésőgépen 100 db egyenes fogaskereket kell elkészíteni. Szóbeli feleletében kísérje végig a munkadarab elkészítési folyamatát (munkadarab felfogása, szerszám befogása, fogazás, mérés, alkalmazott hűtési rendszer, védőrendszerek, ellenőrzés)! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Szerszámgépek felépítése MG lefejtő foggyalu működési elve Munkadarabbefogók munkadarab befogása Szerszámismeret (élszögek) szerszám kiválasztása és felfogása Forgácsoló mozgások Technológiai adatok megválasztási szempontjai Gyártástechnológiai ismeretek fogaskerék forgácsolása (forgácsolási mozgások, előtolás, fogásvétel, hűtés, biztonságtechnika) sorozatgyártásnál alkalmazott technológiai időt csökkentő megoldások Elért Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Fogazógépek kezelése 5 5 Gépi forgácsoló szerszámok 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Társas Módszer Felelősségtudat 2 Pontosság 1 Önállóság 1 Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 24/42

25 12. Ön tanulmányai során megismerte a metszőkerekes fogaskerékgyártást. Vázolja a FELLOWS rendszerű fogazógép felépítését! Feleletében vázlat segítségével mutassa be a fogazási mozgásjellemzőket! Információtartalom vázlata FELLOWS lefejtő fogvésés elve, alkalmazott szerszáma lefejtő fogvéső fő szerkezeti részei Forgácsoló mozgások munkadarab felfogása hűtő-kenő folyadékok feladata, szerepe a fogazási munkákban 25/42

26 Vizsgázó neve:.. Értékelő lap 12. Ön tanulmányai során megismerte a metszőkerekes fogaskerékgyártást. Vázolja a FELLOWS rendszerű fogazógép felépítését! Feleletében vázlat segítségével mutassa be a fogazási mozgásjellemzőket! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért Fogazógépek Szerszámgépek felépítése Szerszámismeret (élszögek) FELLOWS lefejtő fogvésés elve, alkalmazott szerszáma Fogazógépek lefejtő fogvéső fő szerkezeti részei Technológiai adatok megválasztási szempontjai Munkabiztonsági ismeretek Forgácsoló mozgások Munkadarabbefogók munkadarab felfogása Szerszámismeret (élszögek) hűtő-kenő folyadékok feladata, szerepe a fogazási munkákban Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Fogazógépek kezelése 5 5 Gépi forgácsoló szerszámok 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 26/42

27 13. FELLOWS fogazógépen metszőkerekes fogazószerszámmal dolgozik. Részletezze a szerszám jellemző méreteit, anyagát, a szerszámtartóba történő rögzítését! Milyen módon történik a szerszám élezése? Információtartalom vázlata lefejtő fogvésés elvi ismertetése lefejtő metszőkerék geometriája, anyaga. Szerszámbefogás forgácsolásnál alkalmazott hűtő-kenő rendszer szerszám élezése gyorsacél szerszámok jellemzői és alkalmazásuk 27/42

28 Vizsgázó neve:.. Értékelő lap 13. FELLOWS fogazógépen metszőkerekes fogazószerszámmal dolgozik. Részletezze a szerszám jellemző méreteit, anyagát, a szerszámtartóba történő rögzítését! Milyen módon történik a szerszám élezése? Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint Fogazógépek Szerszámgépek felépítése Szerszámismeret (élszögek) Szerszámismeret (élszögek) Technológiai adatok megválasztási szempontjai Munkabiztonsági ismeretek z információtartalom vázlata alapján Pontszámok Max. lefejtő fogvésés elvi ismertetése lefejtő metszőkerék geometriája, anyaga. Szerszámbefogás forgácsolásnál alkalmazott hűtőkenő rendszer Elért Szerszámismeret (élszögek) szerszám élezése Köszörűgépek gyorsacél szerszámok jellemzői és Szerszámismeret (élszögek) alkalmazásuk Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Fogazógépek kezelése 5 5 Gépi forgácsoló szerszámok 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen 100 Határozottság 1 Irányítási készség dátum aláírás 28/42

29 14. forgácsolóműhelyben FELLOWS metszőkerekes lefejtő fogvéső gépen 40 db belső egyenes fogaskereket kell elkészíteni. Szóbeli feleletében kísérje végig a munkadarab gyártási folyamatát (munkadarab felfogása, szerszám befogása, fogazás, mérés, alkalmazott hűtési rendszer, védőrendszerek, ellenőrzés)! Információtartalom vázlata FELLOWS lefejtő fogvéső működési elve munkadarab befogása szerszám kiválasztása és felfogása fogaskerék forgácsolása (forgácsolási mozgások, előtolás, fogásvétel, hűtés, biztonságtechnika) sorozatgyártásnál alkalmazott technológiai időt csökkentő megoldások 29/42

30 Vizsgázó neve:.. Értékelő lap 14. forgácsolóműhelyben FELLOWS metszőkerekes lefejtő fogvéső gépen 40 db belső egyenes fogaskereket kell elkészíteni. Szóbeli feleletében kísérje végig a munkadarab gyártási folyamatát (munkadarab felfogása, szerszám befogása, fogazás, mérés, alkalmazott hűtési rendszer, védőrendszerek, ellenőrzés)! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint Szerszámgépek felépítése z információtartalom vázlata alapján FELLOWS lefejtő fogvéső működési elve Munkadarabbefogók munkadarab befogása Szerszámismeret (élszögek) szerszám kiválasztása és felfogása Forgácsoló mozgások Technológiai adatok megválasztási szempontjai fogaskerék forgácsolása (forgácsolási mozgások, előtolás, fogásvétel, hűtés, biztonságtechnika) Pontszámok Max. Elért Gyártástechnológiai ismeretek sorozatgyártásnál alkalmazott technológiai időt csökkentő megoldások Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Fogazógépek kezelése 5 5 Gépi forgácsoló szerszámok 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 30/42

31 . Önnek 1 db p = 1 osztású, z = 20 fogszámú lánckereket kell legyártania hagyományos marógépen. Rendelkezésére áll egy profilmaró és egy osztófej osztótárcsával. Feleletében fejtse ki a technológiát, készítsen magyarázó vázlatot! Beszéljen az egyedi fogaskerékgyártási eljárásokról! Információtartalom vázlata z egyedi fogaskerékgyártás megoldásai (vágással, ujjmaróval, tárcsamaróval, öntéssel stb.) z osztófej elhelyezése a marógépen Osztótárcsa alkalmazása marási technológia leírása balesetvédelmi előírások betartása 31/42

32 Vizsgázó neve:.. Értékelő lap. Önnek 1 db p = 1 osztású, z = 20 fogszámú lánckereket kell legyártania hagyományos marógépen. Rendelkezésére áll egy profilmaró és egy osztófej osztótárcsával. Feleletében fejtse ki a technológiát, készítsen magyarázó vázlatot! Beszéljen az egyedi fogaskerékgyártási eljárásokról! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint Forgácsoló mozgások Technológiai adatok megválasztási szempontjai Gyártástechnológiai ismeretek z információtartalom vázlata alapján z egyedi fogaskerékgyártás megoldásai (vágással, ujjmaróval, tárcsamaróval, öntéssel stb.) Pontszámok Max. z sztófej elhelyezése a marógépen Osztótárcsa alkalmazása marási technológia leírása Munkabiztonsági ismeretek balesetvédelmi előírások betartása Elért Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Forgácsolási adatok megválasztása 5 5 Marógépek kezelése 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 32/42

33 16. csiga-csigakerekes hajtóművet az ipar sok területén alkalmazzák. Szóbeli feleletében jellemezze a csigahajtást! Milyen módon készítene a forgácsolóműhelyben csigatengelyt? Információtartalom vázlata csigahajtóművek ismertetése, ipari alkalmazásuk csigahajtás jellemzői (tengelytáv, áttétel, fogszám, fogszámmodul) csigahajtás anyagai (csigatengely anyaga csigakerék anyaga) siga készítése (menetvágás, hőkezelés, köszörülés) 33/42

34 Vizsgázó neve:.. Értékelő lap 16. csiga-csigakerekes hajtóművet az ipar sok területén alkalmazzák. Szóbeli feleletében jellemezze a csigahajtást! Milyen módon készítene a forgácsolóműhelyben csigatengelyt? Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért B Gépipari termékkatalógus (szerszám, anyag, gépelem stb.) csigahajtóművek ismertetése, ipari alkalmazásuk D géprajzi jelképes ábrázolás szabályai géprajzi szabványok használatának szabályai Metallográfiai ismeretek Marógépek Fogazógépek Köszörűgépek csigahajtás jellemzői (tengelytáv, áttétel, fogszám, fogszámmodul) csigahajtás anyagai (csigatengely anyaga-csigakerék anyaga) siga készítése (menetvágás, hőkezelés, köszörülés) Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Forgácsolási adatok megválasztása 5 5 Marógépek kezelése 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 34/42

35 17. Önnek csigakereket kell gyártania PFUTER lefejtő fogazógépen. Körvonalazza a gyártási eljárást egyedi- (ütőkéses) és sorozat- (lefejtő maró) gyártás esetén! Milyen módon ellenőrzi a csiga-csigakerék kapcsolat helyességét? Információtartalom vázlata csigahajtás jellemzőinek ismertetése sigakerék gyártása lefejtő fogazó gépen, ütőkéssel sigakerék gyártása lefejtő maróval siga-csigakerék mérése (egy fogméret-ellenőrzés, tengelytávmérés, hordkép-ellenőrzés) 35/42

36 Vizsgázó neve:.. Értékelő lap 17. Önnek csigakereket kell gyártania PFUTER lefejtő fogazógépen. Körvonalazza a gyártási eljárást egyedi- (ütőkéses) és sorozat- (lefejtő maró) gyártás esetén! Milyen módon ellenőrzi a csiga-csigakerék kapcsolat helyességét? Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint géprajzi jelképes ábrázolás szabályai géprajzi szabványok használatának szabályai Fogazógépek lakhűség és helyzetpontosság ellenőrzése Mérőlapok, termékkísérő lapok, bárcák, feliratozás stb. z információtartalom vázlata alapján Pontszámok Max. csigahajtás jellemzőinek ismertetése 10 sigakerék gyártása lefejtő fogazó gépen, ütőkéssel 25 sigakerék gyártása lefejtő maróval 25 siga-csigakerék mérése (egy fogméret-ellenőrzés, tengelytávmérés, hordkép-ellenőrzés) Elért Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Fogazógépek kezelése 5 5 Gépi forgácsoló szerszámok 5 3 Köznyelvi beszédkészség 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 36/42

37 18. mérőszobában lévő külső ferdefogazatú fogaskerékről mérési lapot kell készítenie. z Ön feladata, hogy elvégezze a teljes körű dokumentálást. Részletezze, milyen mérőeszközöket fog használni (átmérőmérés, alakhibamérés, több- és egy fogméretmérés)! Információtartalom vázlata ferdefogazat jellemzőinek ismertetése z alkalmazásra kerülő mérési módok Egy- és több fogméret mérése Fogazati ütés mérése Fogirány- és evolvens mérés 37/42

38 Vizsgázó neve:.. Értékelő lap 18. mérőszobában lévő külső ferdefogazatú fogaskerékről mérési lapot kell készítenie. z Ön feladata, hogy elvégezze a teljes körű dokumentálást. Részletezze, milyen mérőeszközöket fog használni (átmérőmérés, alakhibamérés, több- és egy fogméretmérés)! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért géprajzi jelképes ábrázolás szabályai géprajzi szabványok használatának szabályai ferdefogazat jellemzőinek ismertetése Mérőlapok, termékkísérő lapok, bárcák, feliratozás stb. Minőségtanúsítás a gyártási folyamatokban Mechanikai hosszmérések eszközei z alkalmazásra kerülő mérési módok Egy- és több fogméret mérése Fogazati ütés mérése Mérés optikai mérőeszközökkel Fogirány- és evolvens mérés Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Hosszmérő és ellenőrző eszközök 5 3 Köznyelvi beszédkészség 5 5 Gépészeti rajz olvasása, értelmezése 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyén való alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 38/42

39 19. gépjárművek nyomatékváltójában nagy pontosságú fogaskerekek végzik a nyomaték átvitelét. Szóbeli feladatában fejtse ki, hogy miért szükséges a fogaskerekek felületeinek pontosítása! Mutasson be finommegmunkálási eljárásokat (finommarás, foghántolás, fogköszörülés)! Információtartalom vázlata fogaskerekek pontossági fokozatai fogaskerekeknél alkalmazott finommegmunkálások szerepe z előmarás és a finommarás közötti különbség Foghántolás Fogköszörülés (profilozással, lefejtéssel) felületi érdességek mérőszámai 39/42

40 Vizsgázó neve:.. Értékelő lap 19. gépjárművek nyomatékváltójában nagy pontosságú fogaskerekek végzik a nyomaték átvitelét. Szóbeli feladatában fejtse ki, hogy miért szükséges a fogaskerekek felületeinek pontosítása! Mutasson be finommegmunkálási eljárásokat (finommarás, foghántolás, fogköszörülés)! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint Minőségtanúsítás a gyártási folyamatokban géprajzi szabványok használatának szabályai z információtartalom vázlata alapján Pontszámok Max. fogaskerekek pontossági fokozatai Elért Fémipari szabványok, táblázatok ismerete gyártási (technológiai) leírás Fogazógépek Köszörűgépek fogaskerekeknél alkalmazott finommegmunkálások szerepe z előmarás és a finommarás közötti különbség 10 Foghántolás 10 Fogköszörülés (profilozással, lefejtéssel) Felületi érdesség mérése lakhűség és helyzetpontosság felületi érdességek mérőszámai 10 ellenőrzése Összesen 75 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 5 Forgácsolási adatok megválasztása 5 5 Gépészeti rajz olvasása, értelmezése 5 5 Hosszmérő és ellenőrző eszközök 5 Összesen Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Felelősségtudat 2 Személyes Pontosság 1 Önállóság 1 Társas Határozottság 1 Irányítási készség 1 Rendszerező képesség 2 Módszer Emlékezőképesség (ismeretmegőrzés) 1 Ismeretek helyénvaló alkalmazása 1 Összesen 10 Mindösszesen dátum aláírás 40/42
