1 A BIM lehetőségei Tervezés papíron és (virtuális)térben Zagorácz Márk (osztályvezető, 3D Építésügyi Módszertani Osztály)

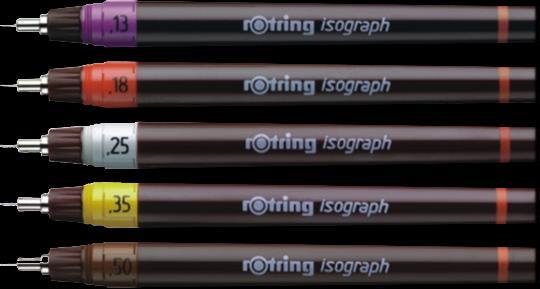

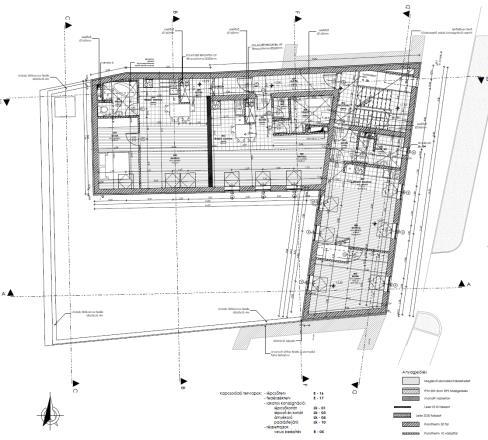

2 Hagyományos tervezés A ceruzától a virtuális modellig

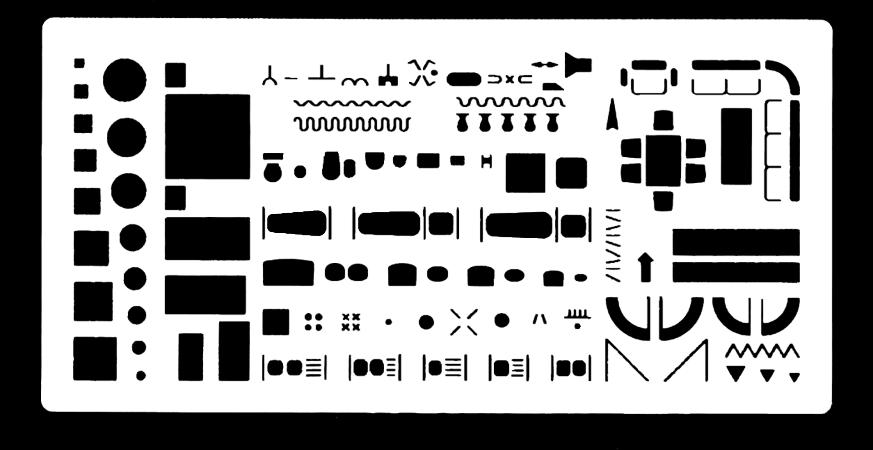

3 CAD rendszerek A ceruzától a virtuális modellig

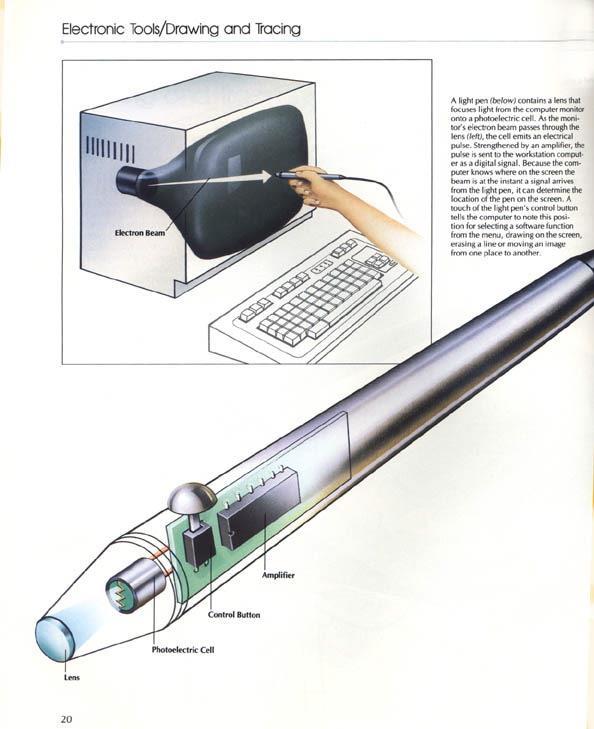

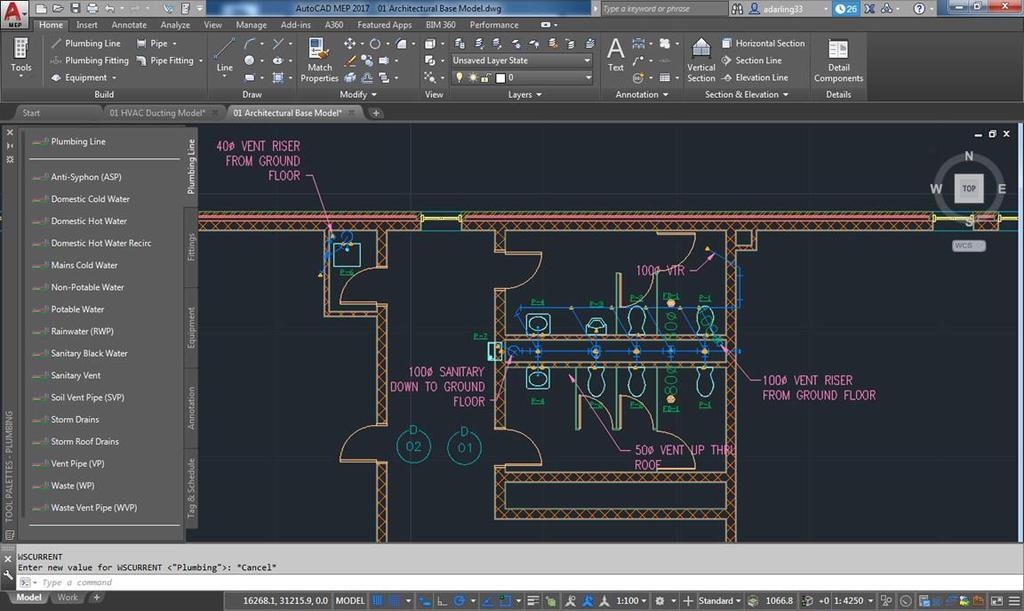

4 CAD szoftverek A ceruzától a virtuális modellig

5 Forrás: Térhatás Kft, A ceruzától a virtuális modellig

6 Épületinformációs Modellezés - BIM A BIM definíciója [designing by]... interactively defining elements... deriv[ing] sections, plans, isometrics or perspectives from the same description of elements... Any change of arrangement would have to be made only once for all future drawings to be updated. All drawings derived from the same arrangement of elements would automatically be consistent... any type of quantitative analysis could be coupled directly to the description... cost estimating or material quantities could be easily generated... providing a single integrated database for visual and quantitative analyses... automated building code checking in city hall or the architect s office. Contractors of large projects may find this representation advantageous for scheduling and materials ordering. (Charles M. Eastman 1975)

7 A BIM definíciója Interaktív tervezési lehetőség Épületinformációs Modellezés - BIM Minden alaprajz, metszet és látvány ugyanabból a modellből deriválható Minden rajz automatikusan frissül a modell változtatása esetén Bármilyen jellegű mennyiségi kimutatás lehetséges Költség és építőanyag becslés könnyen generálható Beágyazott adatbázis a vizuális és mennyiségi ellenőrzés céljából Hatósági ellenőrzés lehetősége Ütemezés és anyagrendelés

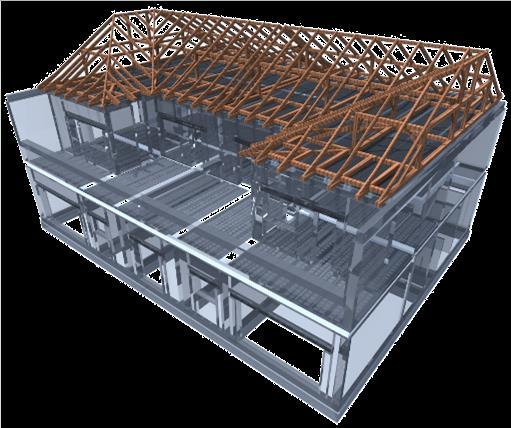

8 Építészeti modell Tartószerkezeti modell Épületgépészeti modell Adatbázisok Normarendszerek

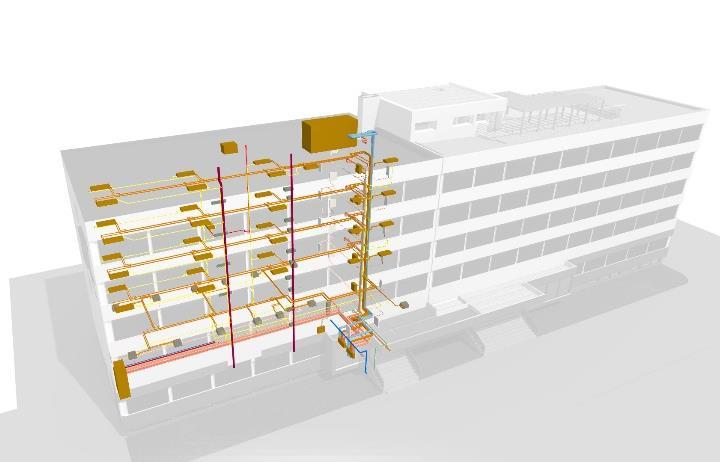

9 Forrás: BIMPROVE Kft, Térbeli tervezés szükségszerű pontosság

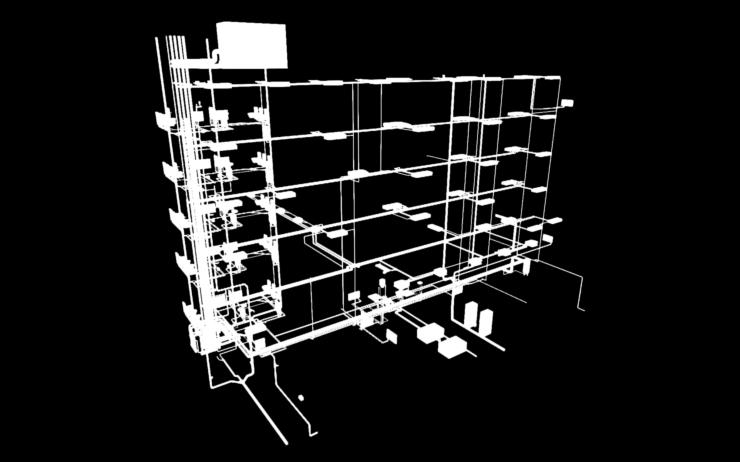

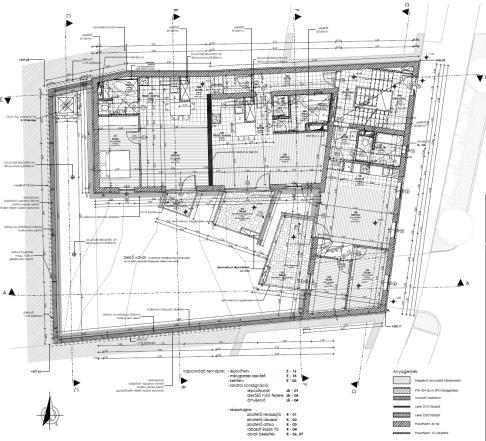

10 Forrás: BIMPROVE Kft, Térbeli tervezés szükségszerű pontosság

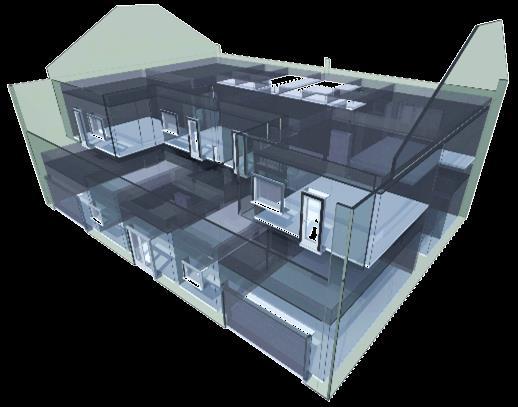

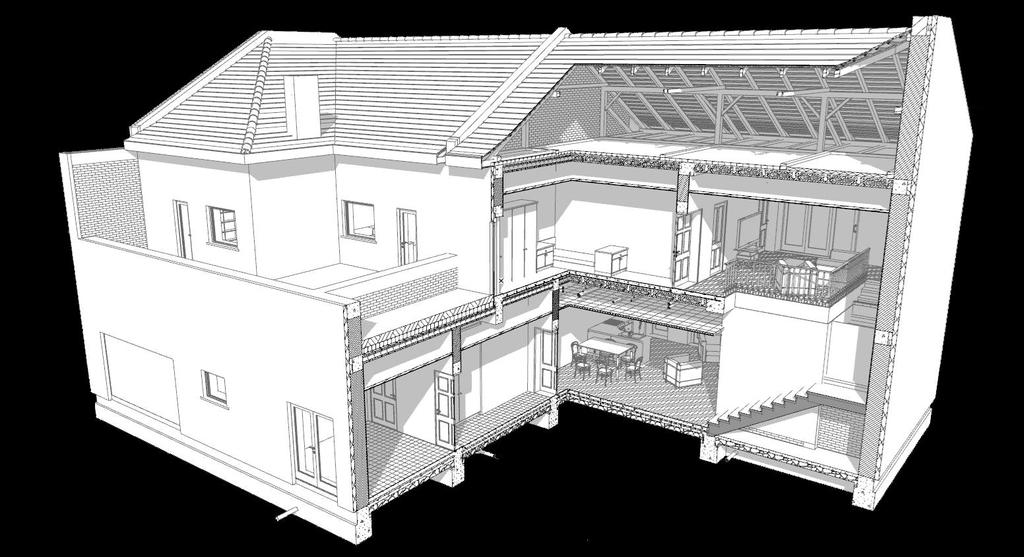

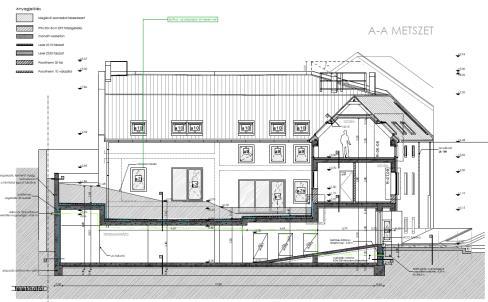

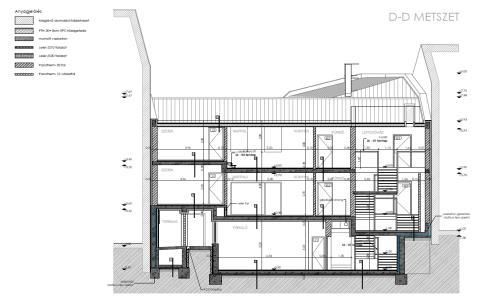

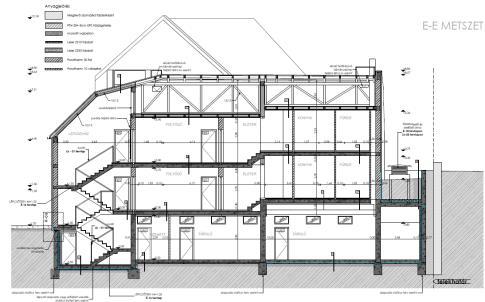

11 Forrás: BIMPROVE Kft, Pontos rajzi részletek BIM modell metszésével

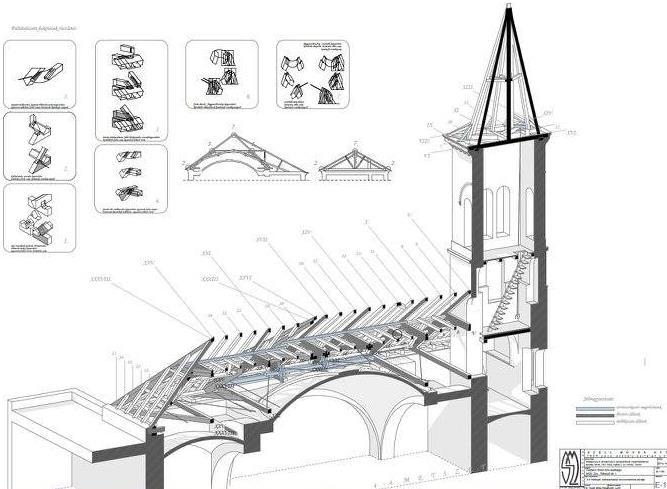

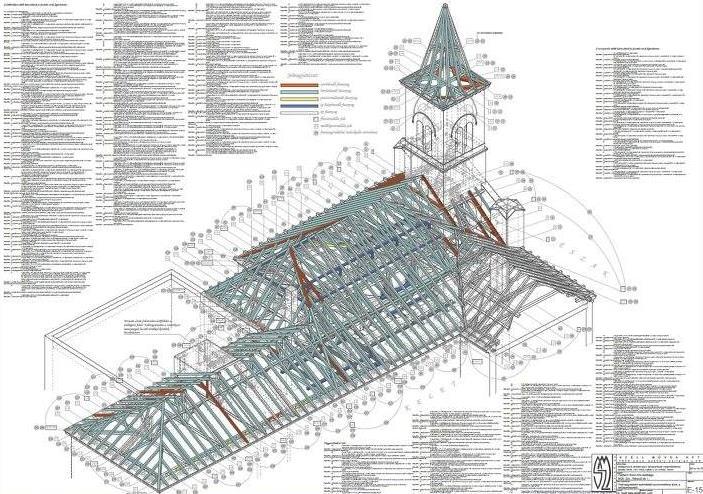

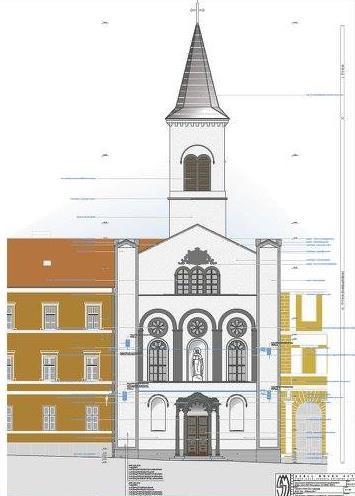

12 Forrás: Széll Attila Béla, Széll Művek, 2017 Épületinformációs Modell - BIM

13 Forrás: Széll Attila Béla, Széll Művek, 2017 Épületinformációs Modell - BIM

14 Beruházási információ BIM modell alapján Forrás: BIMPROVE Kft, 2012.

15 Forrás: BIMPROVE Kft, Becsült és pontos mennyiségi információ BIM modell alapján

16 Forrás: BIMPROVE Kft, Kivitelezési (koordinációs) információ BIM modell alapján

17 Forrás: Zagorácz Márk, Sillye Imre - Pécsi Tudományegyetem, Üzemeltetési információ BIM modell alapján

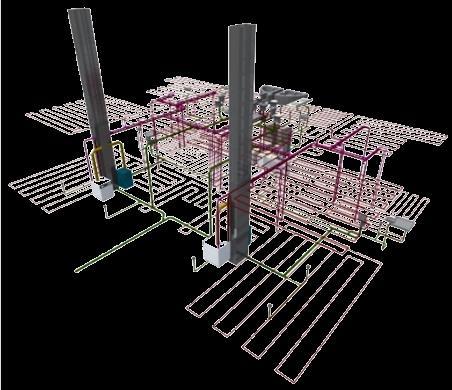

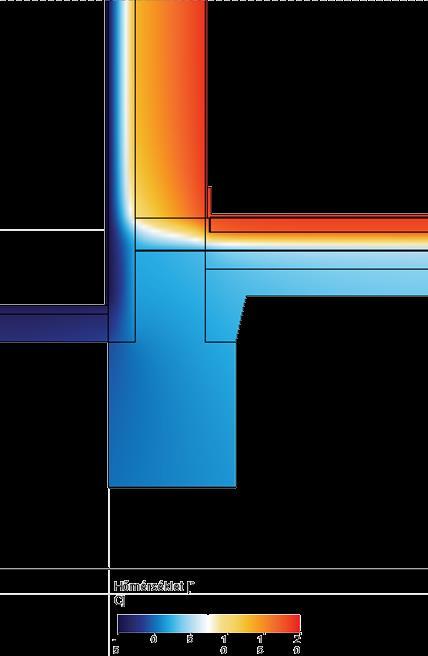

18 Forrás: BIMPROVE Kft, Energetikai információ BIM modell alapján

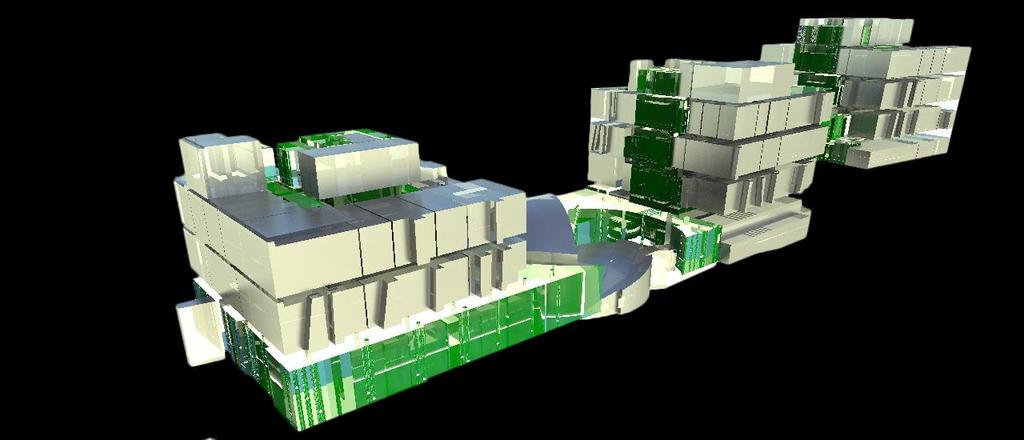

19 Forrás: BIMPROVE Kft, Kivitelezési-ütemezési információ BIM modell alapján

Szabályozás szükségessége CEN és ISO által elkészülő/elkészült BIM szabványok ISO(Nemzetközi Szabványosító Bizottság) Szabványok harmonizálása

MABIM, MMK, MÉK CEN/CENELEC (Európai Szabványosító Bizottság) TC 442 Building Information Modeling Piaci szereplőkkel való együttműködés Pl.

Modellezés 1. I. Kötet Bevezetés az Épületinformációs Modellezésbe 2. II. Kötet Épületinformációs Modellezés a gyakorlatban 3. III.

20 Szabályozás szükségessége CEN és ISO által elkészülő/elkészült BIM szabványok ISO(Nemzetközi Szabványosító Bizottság) Szabványok harmonizálása és közös kidolgozása Szakmai szervezetekkel való együttműködés pl. MABIM, MMK, MÉK CEN/CENELEC (Európai Szabványosító Bizottság) TC 442 Building Information Modeling Piaci szereplőkkel való együttműködés Pl. Tervező cégek, Kivitelező cégek, Bonyolító cégek BIM IRÁNYELV MSZT (Magyar Szabványügyi Testület) 442 Tükörbizottság Épületinformációs Modellezés 1. I. Kötet Bevezetés az Épületinformációs Modellezésbe 2. II. Kötet Épületinformációs Modellezés a gyakorlatban 3. III. Kötet Műszaki leírás a BIM alapú alkalmazásfejlesztéshez 4. IV. Kötet Nemzetközi és honosított BIM szabványok értelmező leírása OLVASMÁNYOS leírás BŐVÍTETT SZAKMAI leírás FEJLESZTŐK részére készülő műszaki leírások, segédletek SZABVÁNYOK implementálása

21 Köszönöm a figyelmet!
