1 Miért lehet hasznos a BIMtechnológia alkalmazása? Dr Szabó, László okl. építőmérnök, PhD, MŰÉP Építőmérnöki Kft. -- műszaki igazgató [ -2016: BME Magasépítési Tanszék oktatója] K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 1

2 Kiber korszak Minden adat legyen kézügyben, azonnal, aktuális tartalommal, dinamikusan elérhető! DE: Mi szükséges a mindenből az épület teljes életciklusának különböző projekt fázisaiban a projekt különböző szereplői számára? Ki állítja elő azt az adatot és melyik fázisban? Ki milyen céllal és módon használja fel azt az adatot? Mi a közös (vagy konvertált?) adatformátum? K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 2

3 Building Information Age Minden fázis számítógépesített 3D grafika (építészet, stb.) Virtuális épület Vizualizáció (látványtervek) Virtuális valóság (VR) Kiterjesztett valóság (AR) Mennyiségkimutatások, költségvetések Organizáció, ütemterv Minden szereplő rendezett adatbázist használ A saját munkarészében Saját céljainak megfelelően Rengeteg adat keletkezik vagy válik feleslegessé egy korábbi fázis adataiból, vagy vész el a következő fázis számára K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 3

4 Témák gondolatkörök Klasszikus munkamódszerek és köztes állapotok Amit a BIM újra feltalál Szabványosítás A BIM előnyei Hol tartunk? K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 4

Klasszikus munkamódszerek Hagyomány, tapasztalat építő dinasztiák, építőmesterek Áttekinthető információ mennyiség Kevésbé szerteágazó: anyagok, szerkezeti megoldások, technológiák Kevésbé rohanósan

5 Klasszikus munkamódszerek Hagyomány, tapasztalat építő dinasztiák, építőmesterek Áttekinthető információ mennyiség Kevésbé szerteágazó: anyagok, szerkezeti megoldások, technológiák Kevésbé rohanósan Manuális tervfeldolgozás átgondoltabb döntési lépéssor Stabil, nagyobb (állami?) tervezőirodák Rendszeres és részletes szakági koordináció. K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 5

6 köztes állapotok Építési anyagok és technológiák fejlődése diverzifikálódás Szakági specializálódás Rendszerváltás Nagy tervezőirodák szétesése Kis induló vállalkozások, építész- és mérnöki irodák Felgyorsult folyamatok - csak két klikk Egyeztetések kikopása küldöm a DWG-t Számítástechnika térhódítása Csőtoll helyett CAD 2D, intelligens ceruza CAD 3D K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 6

érjen; és szerezzünk magunknak nevet (1 Móz 11,4) zavarjuk ott össze a nyelvüket, hogy ne értsék

7 köztes állapotok id. Pieter Brueghel - Bábel tornya (1563) építsünk magunknak várost és tornyot, amelynek teteje az égig érjen; és szerezzünk magunknak nevet (1 Móz 11,4) zavarjuk ott össze a nyelvüket, hogy ne értsék egymás nyelvét! és abbahagyták a város építését. (1 Móz 11,7-8) K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 7

8 Amit a BIM újra feltalál Más eszközökkel, más formában Kommunikáció! Rögzített, megtervezett eljárás szerint: Ki? Kinek? Milyen céllal? Milyen formában és tartalommal? Mikor tekinthető teljesítettnek (visszaigazolás)? Mit kapok vissza? Hogy lesz ez egy és egységes épületmodell? Ki az adat tulajdonosa, ki felel érte és felhasználásáért? K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 8

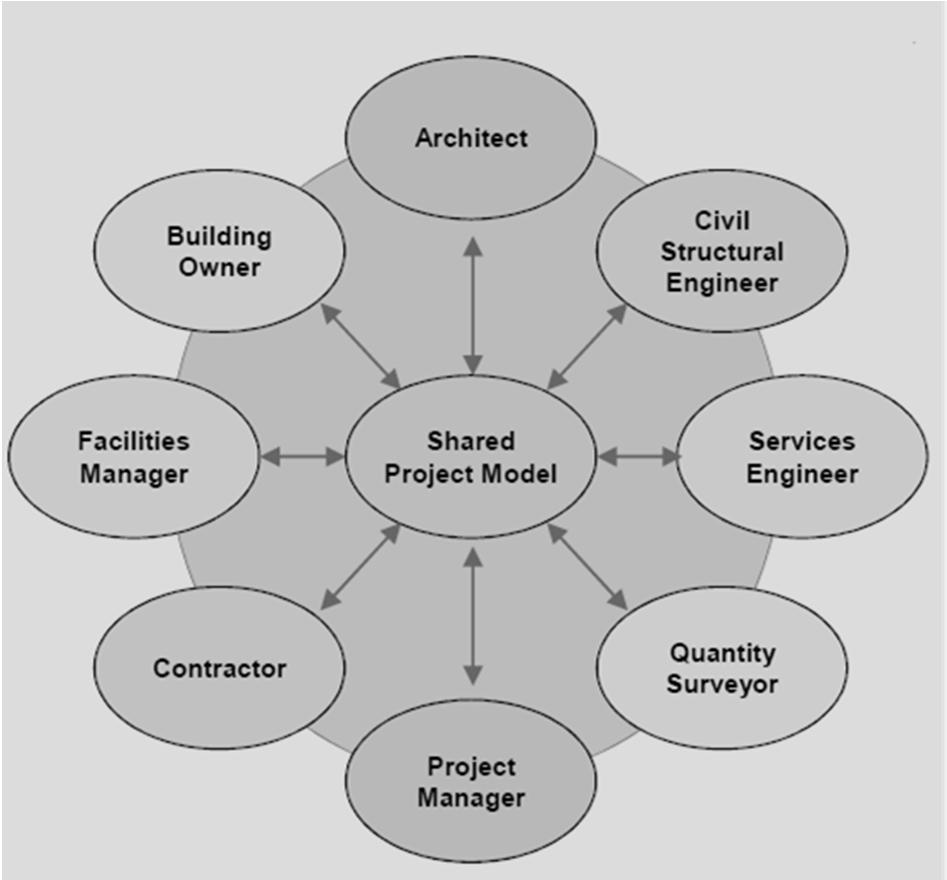

9 Folyamatok a BIM keretében? Hagyományos v. CAD BIM K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 9

10 A BIM meghatározása Rengeteg elérhető definíció [designing by]... interactively defining elements... deriv[ing] sections, plans, isometrics or perspectives from the same description of elements... Any change of arrangement would have to be made only once for all future drawings to be updated. All drawings derived from the same arrangement of elements would automatically be consistent... any type of quantitative analysis could be coupled directly to the description... cost estimating or material quantities could be easily generated... providing a single integrated database for visual and quantitative analyses... automated building code checking in city hall or the architect s office. Contractors of large projects may find this representation advantageous for scheduling and materials ordering. (Charles M. Eastman 1975) K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 10

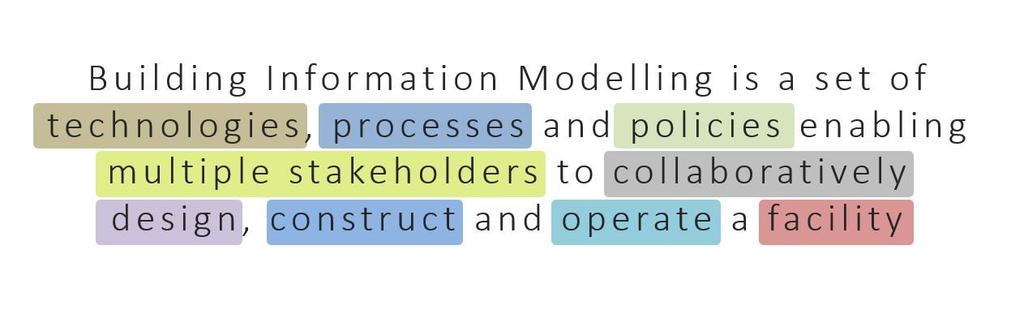

11 A BIM meghatározása Rengeteg elérhető definíció [ Forrás: Marzia Bolpagni - Politecnico di Milano ] K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 11

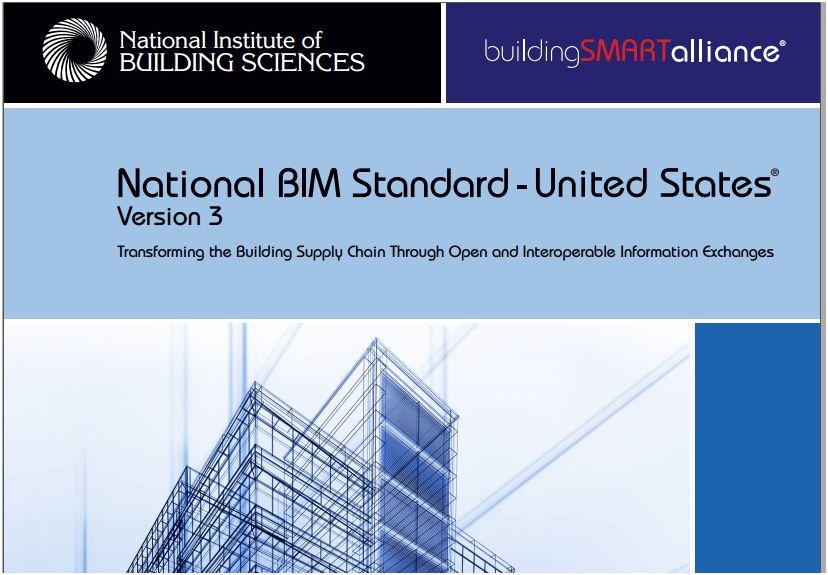

12 Szabványosítás Nemzeti szabványok számos országban részben eltérő módon National BIM Standard / Version3 (July 2015) K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 12

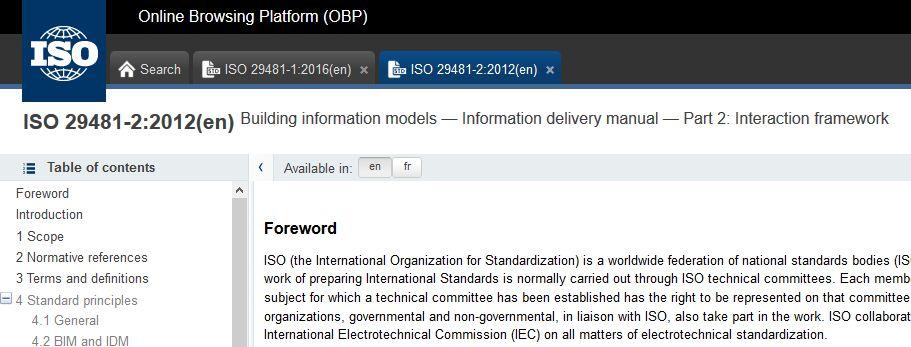

Szabványosítás ISO 29481 Building information models Information delivery manual ISO 29481-1:2016 (Part 1): Methodology and format ISO 29481-1:2012

13 Szabványosítás ISO Building information models Information delivery manual ISO :2016 (Part 1): Methodology and format ISO :2012 (Part 2): Interaction framework K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 13

14 Szabványosítás CEN TC 442 / MSZT MB 442 Épületinformációs modellezés (BIM) Három szabvány elfogadva (ISO adaptálással EN ISO MSZ) MSZ EN ISO 16739: Ipari alaposztályok (IFC) az építőipar és a létesítménygazdálkodás területén történő adatmegosztáshoz MSZ EN ISO : Építmények. Építési tevékenységekhez kapcsolódó információáramlás szabályozása. 3. rész: Az objektumorientált információ keretrendszere MSZ EN ISO : Épületinformációs modellek. Információátadási kézikönyv. 2. rész: Kapcsolódási keretrendszer K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 14

15 A BIM előnyei Egyeztetés szigorú rendben: BIM menedzser, referencia modell Ütközésvizsgálat lehetősége végső szakági egyeztetés Kevesebb tervhiba gördülékenyebb kivitelezés kevesebb visszabontás, menet közbeni módosítás Dinamikus mennyiség kigyűjtés Összes alapterület, funkciónkénti alapterület előzetes költség- és bevétel becslés Mennyiségkigyűjtés: szerkezet, anyag költségbecslés, költségvetés Funkciónkénti terület hasznosítás (FM) K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 15

16 A BIM előnyei Időütemezés Biztosabban tartható határidő, kiszámíthatóság Cash-flow igény tervezés Ellenőrizhetőség Organizáció Kivitelezés lejátszása kevesebb meglepetés Munkabiztonság tervezésének támogatása Megvalósulási modell (dokumentáció) Üzemeltetés menedzsment Tervezett megelőző karbantartás K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 16

17 A BIM előnyei Ki érdekelt elsősorban a BIM alkalmazásában? Beruházó Építtető Kivitelező Leendő üzemeltető (?) Tervező (?) BIM-mozaikok, small BIM K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 17

18 Hol tartunk? Tudjuk, hogy jön a BIM Egyre többet hallunk v. beszélünk a BIM-ről Egy-egy projektben már használatban van Vannak BIM-szakértők Magyarországon is Szabványosítás Képzés, tanulás szükséges! K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 18

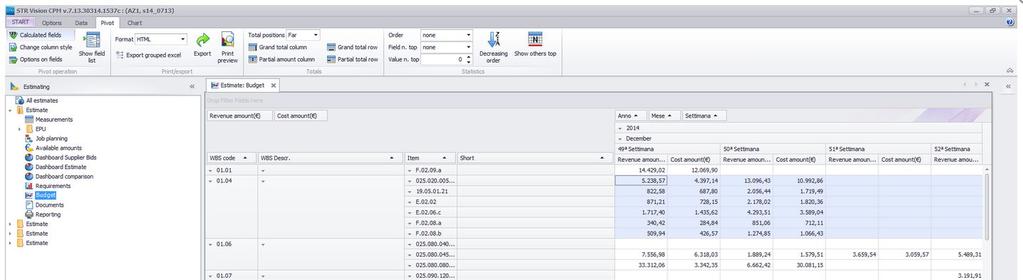

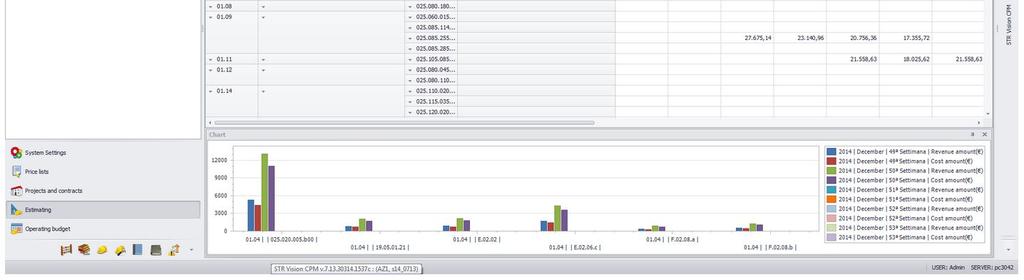

19 Hol tartunk? Ma éppen egy BIM-hez kapcsolódó építési projektmenedzsment rendszerrel ismerkedhetünk..! K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 19

20 Köszönöm megtisztelő (és nem virtuális) figyelmüket! K-ÉP Stúdió Kft. - STR Vision CPM Dr. Szabó László / MABIM Miért lehet hasznos a BIM-technológia alkalmazása? 20
