1 BEVEZETÉS A BIM-BE 1 Kittka Péter ny.f docens, Magyar Doka Zsalutechnika Kft. tanácsadó

BEVEZETÉS A BIM-BE TARTALOM 1. Mi a BIM?

2 BEVEZETÉS A BIM-BE TARTALOM 1. Mi a BIM? Meghatározás és történet 2. Miért alkalmazzuk a BIM-et? Motivációk, célok és hasznok 3. Mikor alkalmazzuk a BIM-et? BIM felhasználási esetek a projekt életciklusában 4. Hogyan használjuk a BIM-et? A BIM öt komponense 5. Ki használja a BIM-et? Bevezetés javasolt lépései 2

3 Termelékenység ÉPÍTŐIPAR MUNKA TERMELÉKENYSÉGI MUTATÓ Nem mezőgazdasági iparágak Építőipar Évek 3

4 4 MI A BIM?

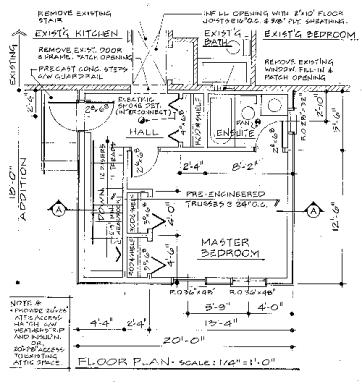

5 MI A BIM? TÖRTÉNET A fejlődés tervrajzoktól a BIM-ig Tervrajzok 2D CAD 3D CAD BIM Fejlődés fejlődés 5

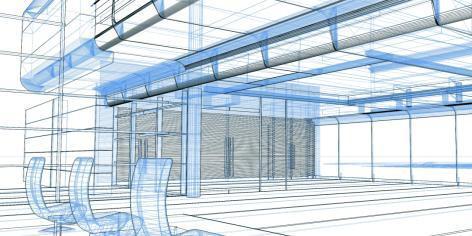

6 MI A BIM? DEFINÍCIÓ INFORMÁCIÓ BIM Modell Modellezés Building Information Modeling Építési Információ Modellezés 6

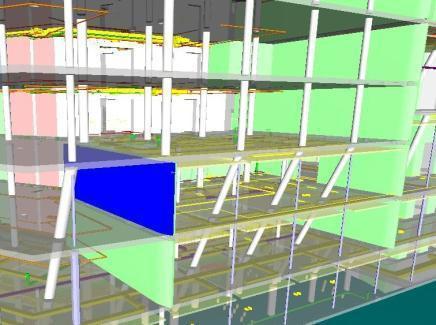

7 MI A BIM? MAGYARÁZHATÓ 3 LÉPÉSBEN Megalkotva a 3D modellt, hozzácsatolva az információkat használható számos célra 7

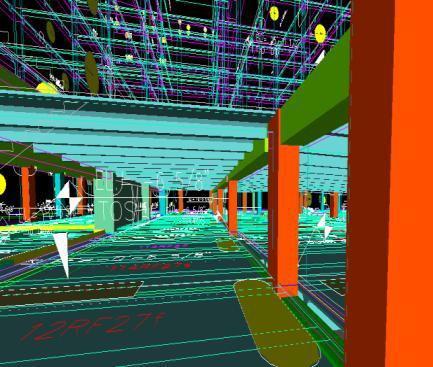

8 MI A BIM? BIM + 3D + INFORMÁCIÓK IDŐ KÖLTSÉG + SPECIFIKÁCIÓ 3D CAD TÉRKIHASZNÁLÁS ÜTKÖZÉS VIZSGÁLAT 8

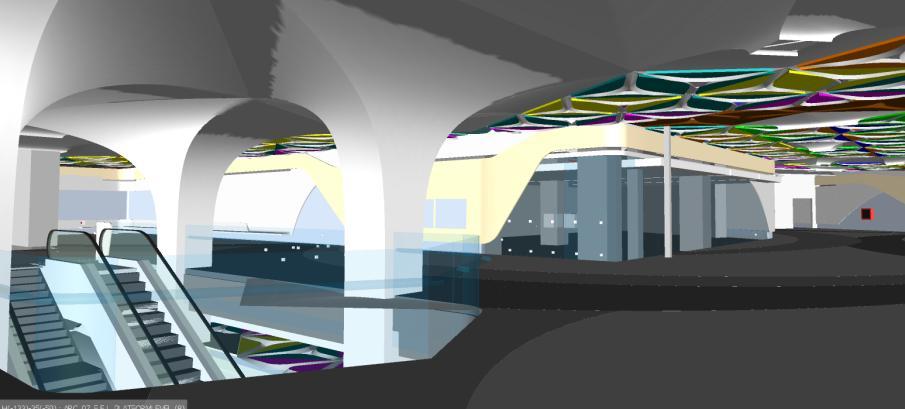

9 MI A BIM? TOVÁBBI INFORMÁCIÓK (PUSKÁS FERENC STADION) 9

10 MI A BIM? TOVÁBBI INFORMÁCIÓK (PUSKÁS FERENC STADION) 10

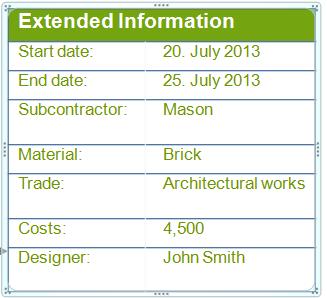

11 MI A BIM? HOZZÁCSATOLT INFORMÁCIÓK 3D geometria + = BIM 11

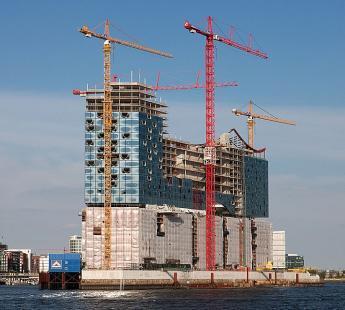

12 MI A BIM? KÖVETKEZTETÉS A 3D Modell digitálisan bemutatja a valóságot Üzenet: Először digitálisan felépíteni! 12

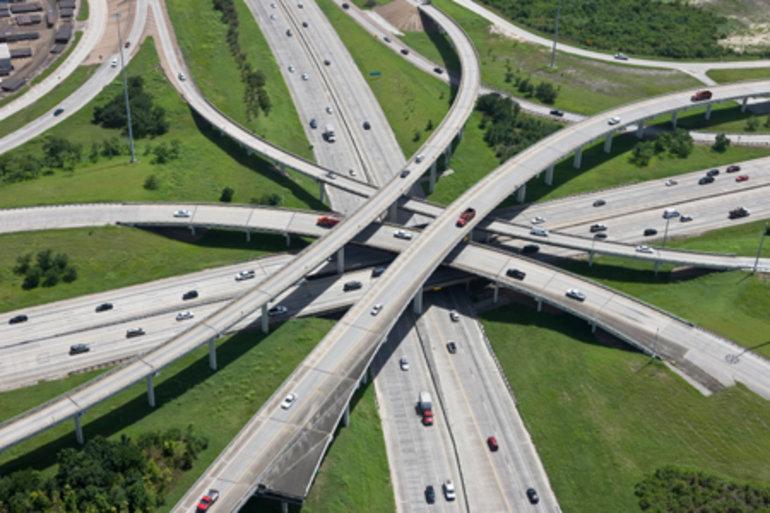

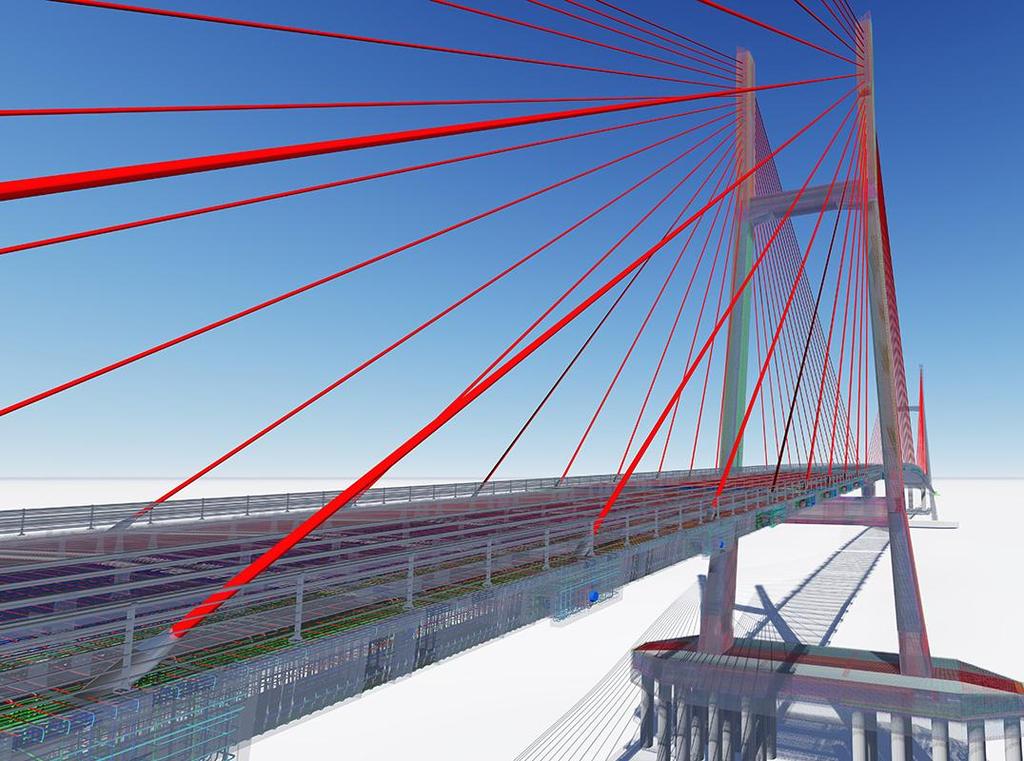

13 MI A BIM? BIM PROJEKT TÍPUSOK BIM csak az építészeknek...? 13

14 One roof all solutions. 13

17 One roof all solutions. 16

18 One roof all solutions. 17

21 21 MIÉRT ALKALMAZZUK A BIM-ET?

22 MIÉRT ALKALMAZZUK A BIM-ET? INDÍTÉK: MÁS IPARÁGAK Hajózás Autóipar Repülés 22

tervezés kevesebb együttműködést jelent az

23 MIÉRT ALKALMAZZUK A BIM-ET? INDÍTÉKOK Kihívások a tradicionális 2D tervezésben - 2D tervezésben külön dokumentumokban találjuk az adatokat - 2D tervezés kevesebb együttműködést jelent az érintett felek között - 2D tervezés gyakran nem kellően következetes vagy jól koordinált - 2D tervezésben nehéz megérteni a nem érintett feleket -... és még? 23

koordinációban + A tervezési konfliktusok

24 MIÉRT ALKALMAZZUK A BIM-ET? ELÉRHETŐ EREDMÉNYEK Hasznosság a tervezési koordinációban + A tervezési konfliktusok felfedezhetők az építés előtt + Csökkenti az időt és a költségeket a kivitelezés során + Csökken a pótmunka + Javítja a tervezés minőségét BIM eredményei: kevesebb vita, kevesebb pótmunka, kevesebb probléma, kevesebb késés 24

25 MIÉRT ALKALMAZZUK A BIM-ET? HASZNOK És az eredmény Forrás: mcgraw-hill_építés_bim_smartmarket_jelentés_december_

mennyiségszámítások során - Alig követhető és

mennyiségi felméréshez - Hiányzik a rugalmasság és

Nagy erőfeszítés a kézi mennyiségszámítás - Magas a

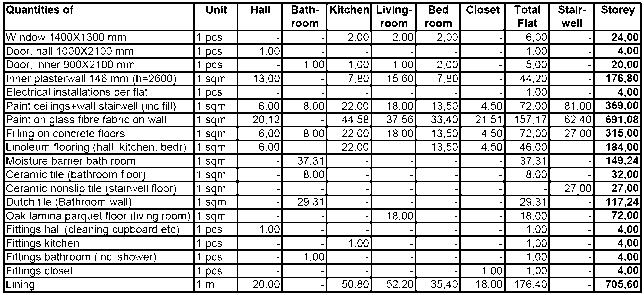

26 MIÉRT ALKALMAZZUK A BIM-ET? MOTIVÁCIÓ Kihívások a hagyományos mennyiségszámítások során - Alig követhető és pontatlan a számítás - Elegendő dokumentáció a mennyiségi felméréshez - Hiányzik a rugalmasság és az újra felhasználhatóság a mennyiségi számításból - Nagy erőfeszítés a kézi mennyiségszámítás - Magas a kockázata a számításkori hibázásnak - További erőfeszítéseket jelentenek a tervmódosítások -... és még? 26

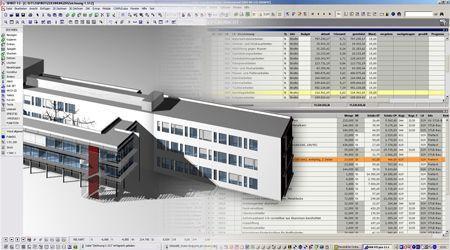

27 MIÉRT BIM-ET HASZNÁLUNK? MOTIVÁCIÓ Haszon a mennyiségszámításnál + Követhető, és pontosabb eljárás + Automatikus frissítésekkel készülnek a számítások + Csökken a mennyiségi kockázat + Javul a változáskezelési folyamat 27

28 MIÉRT HASZNÁLUNK BIM-ET? HASZNOK - Speciális adatok - Rajzok - Ütemterv - Mennyiségek - Anyagok - Költségek - Haladás adatai - Vagyonérték adatok BIM támogatja a tényeken alapuló döntéseket. 28

29 MIÉRT ALKALMAZZUK A BIM-ET? HASZON: EGYÜTTMŰKÖDÉS ÉS KOMMUNIKÁCIÓ Építész Építmény tulajdonos HVAC tulajdonos Épületgépész Szerkezetépítő mérnök Tradicionális projekt kommunikáció Facility Manager Elektromos tervező Építési Manager 29

30 MIÉRT ALKALMAZZUK A BIM-ET? HASZON: EGYÜTTMŰKÖDÉS ÉS KOMMUNIKÁCIÓ Építész Épületgépész Szerkezetépítő mérnök Építmény tulajdonos BIM HVAC tulajdonos Projekt kommunikáció a BIM-el Facility Manager Elektromos tervező Építési Manager 30

31 31 MIKOR ALKALMAZZUK A BIM-ET?

32 Erőfeszítés MIKOR ALKALMAZZUK A BIM-ET? ELTOLJA AZ ERŐFESZÍTÉST EGY KORÁBBI FÁZISRA Minél előbb, annál jobb! CD / SD DD CD ShD / CON / CC Tervezés fejlesztése Kiviteli dokumentáció Építés ellenőrzés Vázlatterv Kiviteli dokumentáció/építés 32 OP Építési dokumentáció Üzemeltetés Idő

33 MIKOR ALKALMAZZUK A BIM-ET? BERUHÁZÁS MEGTÉRÜLÉSE Soha nem késő kezdeni a BIM-et, de a korábbi kezdéssel nagyobb megtakarítást lehet elérni Tervezési fázis Építési fázis Üzemelés Beruházás megtérülése BIM költségei 33

34 MIKOR ALKALMAZZUK A BIM-ET? BIM ALKALMAZÁS ESETEI 3D tervezési koordináció 3D építés ütemezés (4D) Model based QTO 3D költségek ellenőrzése (5D) 3D Marketing 3D Facility Management 34

35 50% 100% 50% 100% MIKOR ALKALMAZZUK A BIM-ET? 3D ÉPÍTÉS ÜTEMEZÉS TERVEZÉSE pillérek födémek 3D modell követi az ütemterv tevékenységeit 35

36 Modell típus Fázis MIKOR ALKALMAZZUK A BIM-ET? STRATÉGIA ALKALMAZÁSA A KÖLTSÉGEK MINIMALIZÁLÁSÁRAA Koncepció Vázlatterv Tender & Kiviteli dokumentáció Kivitelezés Üzemeltetés 3D sematikus modell 3D marketing modell 3D terv modell 3D mennyiségi modell 3D kiviteli modell 3D ingatlan modell 36

37 37 HOGYAN HASZNÁLJUK A BIM-ET?

38 HOGYAN HASZNÁLJUK A BIM-ET? SZEMÉLY: BIM MANAGER Biztosítja az életciklus személetet Minden érdekelt fél részesedik Ösztönzi a felülről lefelé stratégiát Mérhető a projekt teljesítmény önállóan Összegyűjti a releváns adatokat a projektről Képzést biztosít az összes érdekeltnek 38

39 HOGYAN ALKALMAZZUK A BIM-ET? BIM POLICY Szerződéses követelmények (rögzített dokumentumok) A BIM teljesítéseket szükséges írásba foglalni Referencia érvényes szabványokra és specifikus követelményekre A résztvevők felelősségének és kötelezettségeinek tisztázása Projekt dokumentumok (élő dokumentumok) BIM végrehajtás / Kiviteli terv 3D Modell specifikációk (BIM Iránymutatás) Folyamat kézikönyvek / Végrehajtási Utasítás 39

bázisán) BIM stratégia és célok BIM végrehajtás ( részletes leírás?

40 HOGYAN HASZNÁLJUK A BIM-ET? BIM VÉGREHAJTÁSI TERV Tartalom (példa) A BIM javasolt hatálya (a követelmények bázisán) BIM stratégia és célok BIM végrehajtás ( részletes leírás?) Szerepek és felelősségek (átfogó / végrehajtási szintek) Kiképzési terv / stratégia a végrehajtóknak Alkalmazott szoftverek / hardverek / adatkezelés / formák Egyéb 40

41 41 KI HASZNÁLJA A BIM-ET?

42 KI HASZNÁLJA A BIM-ET? BIM QATAR-BAN ÉS A KÖZÉP-KELETEN Mindenki a BIM-ről beszél A legtöbb személy ismeri előnyeit...de 25%-a a szakembereknek használja is a BIM-et Mi a fő akadálya a BIM elfogadásának? Szakképzet személyzet rendelkezésre állása Képzés rendelkezésre állása Forrás: The 2010 Middle East BIM Market Survey Rendelkezésre álló szabványok 42

43 KI HASZNÁLJA A BIM-ET? BIM QATAR-BAN Tudod ha Quatar-nak vannak előírásai és szabványai? hol képezték ki a BIM Managert? mik a főbb kihívásai a BIM alkalmazásának? az iparág egyetértésben van a BIM alkalmazásával kapcsolatban? BIM képzés Határozottan kérte a helyi ipar! 43

44 KI HASZNÁLJA A BIM-ET? BIM QATAR-BAN Becsült piaci kereslet BIM szakértőkre Feltevések: Projekt nagyobb, mint 500 Mio QAR Minden résztvevő vállalkozás igényli a szakértelmet BIM tréner továbbképzése szükséges Több, mint BIM szakértő szükséges a következő 3 5 évben (Vidra Attila Hochtief BIM manager) 44

45 KI HASZNÁLJA A BIM-ET? A BIM BEVEZETÉSÉNEK JAVASOLT LÉPÉSEI 1. Kijelölt egy-két szakember vizsgálja meg, mely folyamatokon kell változtatni (részletterveket, csomóponti megoldásokat ne halogassák, mint ahogyan az a tradicionális technikák során lehetséges a BIM alkalmazásakor a csomópontokat is ki kell dolgozni) 2. Vezetés elkötelezettségének tudatosítása (nem olyképpen, hogy megpróbáljuk a BIM-et bevezetni az elkötelezettség kimutatása minden lehetséges helyzetben) 3. Számítógépes háttér biztosítása (hardver- és szoftverszükségletek felmérése, átcsoportosítások a 3D modellek közös használata szükséges) 45

46 KI HASZNÁLJA A BIM-ET? A BIM BEVEZETÉSÉNEK JAVASOLT LÉPÉSEI 4. Belső ügymenet kialakítása (a folyamatok részletes dokumentálása a szükséges képzésekkel, szervezeti rendszer kialakítása) 5. Pilot projekt indítása (kisprojektesek, nagyprojektesek számára javasolt eltérően) 6. Ügymenetek dokumentálása (az egyes fázisokhoz tartozó ki- és bemeneti formátumok meghatározása, alakítása a tapasztalatok értékelésekor) 7. BIM bajnokok kezelése (azok, akik már tapasztaltak, sokat tudnak lendíteni a folyamaton, továbbképzésüket érdemes támogatni) 46

47 KI HASZNÁLJA A BIM-ET? A BIM BEVEZETÉSÉNEK JAVASOLT LÉPÉSEI 8. Csoportok átképzése (egy-egy projektinduláskor annak viteléhez szükséges csapatok kialakítása, képzése, támogatása) 9. Más modellek integrálása (az együttműködő partnerekkel való kapcsolatok minőségi változása új lehetőségeket nyit meg) 10. BIM folyamatok kiterjesztése, továbbfejlesztése (a használat közben feltáruló vizualizációs lehetőségek, koordináció fejlesztése, eladhatóvá tétele, piaci hasznosítás) (Szilágyi Balázs BIM tanácsadó Körös Consult Kft.) 47

48 KI HASZNÁLJA A BIM-ET? MELLETTE ÉS ELLENE SZÓLÓ ÉRVEK PRO + Jobb tervezés és design + Kevesebb és gyorsabb utómunka + Előregyártás támogatása + Analizálás és szimuláció + Tökéletes bemutatás + Könnyebb együttműködés és koordináció KONTRA - Nemzeti BIM standardok hiánya - Inkompatibilitás a partnerekkel - Különbségek a szoftverben - Az új szoftver költsége - Szakértők hiánya - Fájlméret - I/O idő 48
