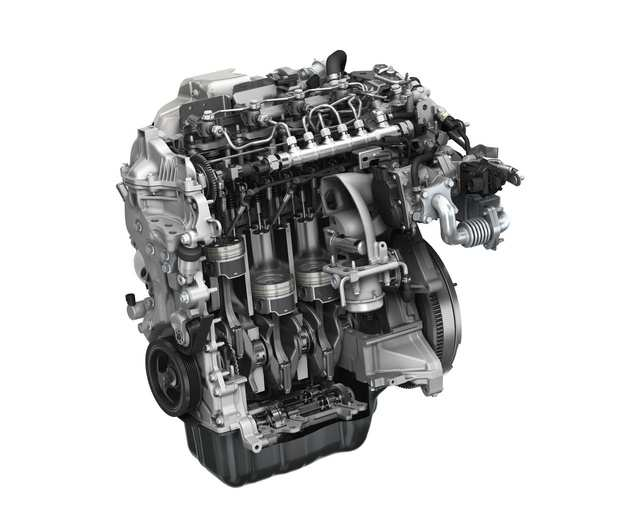

1 Y Forgácsolástechnológia alapjai 01 - Bevezetés, lapfogalmak, echnológiai dokumentáció r. ikó Balázs miko.balazs@bgk.uni-obuda.hu r. ikó B. 1 gyártástechnológia feladata lkészíteni a konstruktőr által megtervezett terméket Y r. ikó B. 2 1

2 gyártástervezés feladata Y egtervezni a termék gyártási folyamatát, valamint a szükséges dokumentációk előállítása. r. ikó B. 3 Folyamat szintetizálás yártási eljárások Berendezések Y inőség ermék Költség Készülékek Szerszámok Környezet adottságai r. ikó B. 4 2

3 echnológiai tudás HOYN YÁRN Y r. ikó B. HOYN RVZN 5 lapfogalmak, definíciók Y yártási folyamat: azon tevékenységek összessége, melynek folyamán egy anyagból alakjának és tulajdonságainak megváltoztatásával tervszerűen ipari termékeket állítanak elő. r. ikó B. 6 3

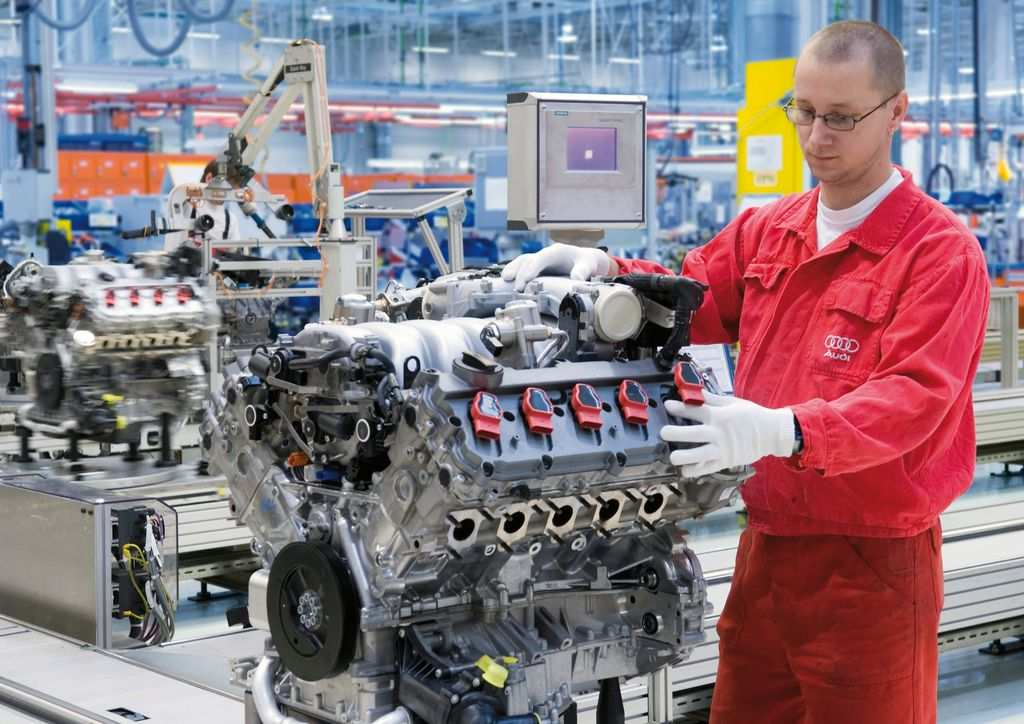

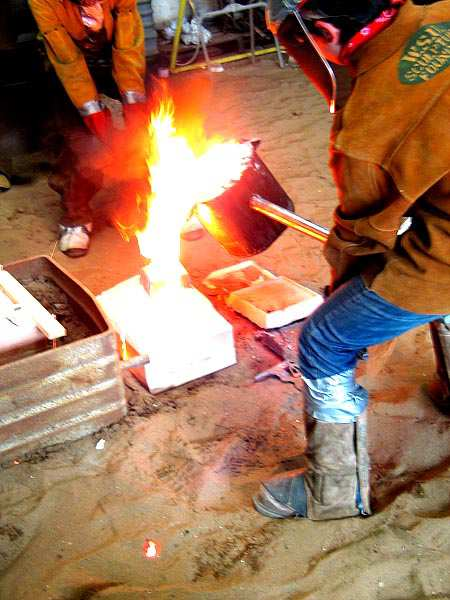

4 gyártási folyamat elemei lőgyártmány gyártás lőgyártmány gyártás Y lkatrész gyártás lkatrész gyártás Szerelés r. ikó B. 7 yártási eljárások Y r. ikó B. 8 4

5 lapfogalmak, definíciók Y űvelet: a gyártási folyamat önmagában befejezettnek tekinthető, megszakítás nélkül végzett szakasza. művelet a gyártási folyamat tervezési és szervezési egysége, amely több műveletelemből áll. Forgácsolástechnológiában műveletnek nevezzük az egy gépen, egy felfogásban végrehajtott magmunkálások összességét. űveletelem: a művelet különválasztható és külön elemezhető, tervezhető eleme. Forgácsolástechnológiában az egy szerszámmal geometriailag és technológiailag összefüggő ráhagyási alakzat eltávolítását nevezzük műveletelemnek. r. ikó B. 9 lapfogalmak, definíciók. Y Állapot: a munkadarab, felületelem, vagy felületelem csoport készültségének meghatározására szolgál. egkülönböztethető állapotok: nyers állapot, közbenső állapot, pillanatnyi állapot, kész állapot. Állapotjellemzők: az állapotot minőségileg számszerűen leíró paraméterek: anyagtulajdonsági geometriai méret () alak (egyenesség, síklapúság, körkörösség stb) helyzet (párhuzamosság, merőlegesség, egytengelyűség stb.) mikropontosság (Ra) r. ikó B. 10 5

6 lapfogalmak, definíciók V. Felületelem: az alkatrész geometriai építőeleme. Y Felületelem csoport: az alkatrész felület elemeinek geometriailag és technológiailag összefüggő csoportja. r. ikó B. 11 lapfogalmak, definíciók V. Y egmunkálási igény: a felületelem csoport nyers és kész állapota közti különbség. Ráhagyási alakzat: az alkatrész nyers és kész állapota közti geometriai különbség. r. ikó B. 12 6

7 gyártási típusok Y r. ikó B. 13 Y Átlagos tömegszerűségi fok Q Q i i= 1 f = = n mh gi ( m v ) i i= 1 f : a termelőegység átlagos tömegszerűségi foka Q: a termelési feladat volumene (db/év) : a termelőegységre háruló termelési feladat munkaidőigénye (óra/db) mh : a termelési feladat megoldásába bevont munkahelyeken ténylegesen rendelkezésre álló produktív időalap (óra/év) t i : a termelési feladat egységnyi mennyiségének előállításához szükséges munkaóraigény az i- edik munkahelyen (óra/db) g i : átlagos gépállomány az i- edik munkahelyen (db) m : a termelőegységben rendelkezésre álló munkarend szerinti időalap az i- edik munkahelyen (óra/év) v : a munkarend szerinti időalapból levonandó kieső idők (pl. karbantartás) az i- edik munkahelyen (óra/év) r. ikó B. n t 14 7

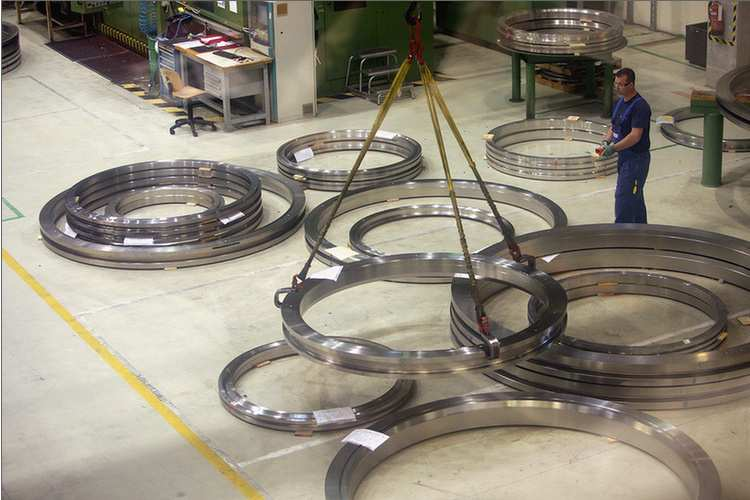

8 Y r. ikó B. 15 echnológiai elemzés Y Jelleg éret űrések nyag arabszám r. ikó B. 16 8

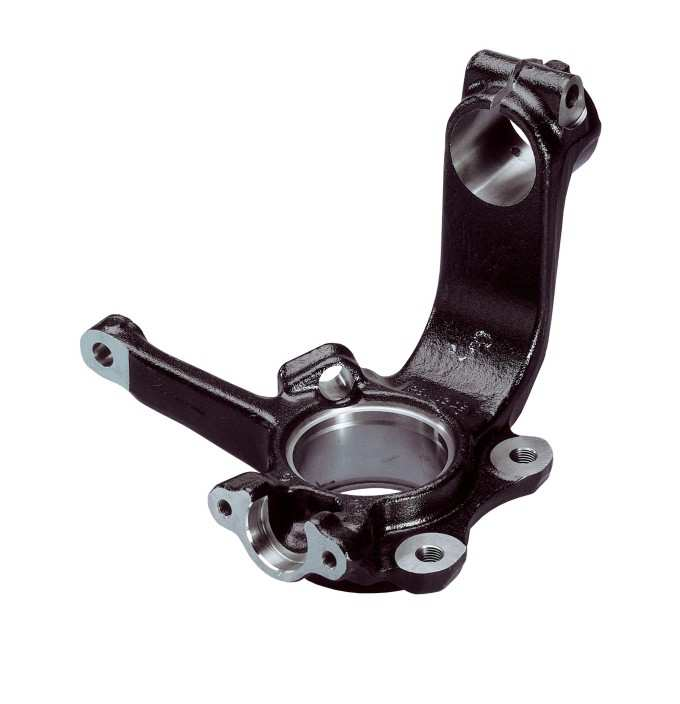

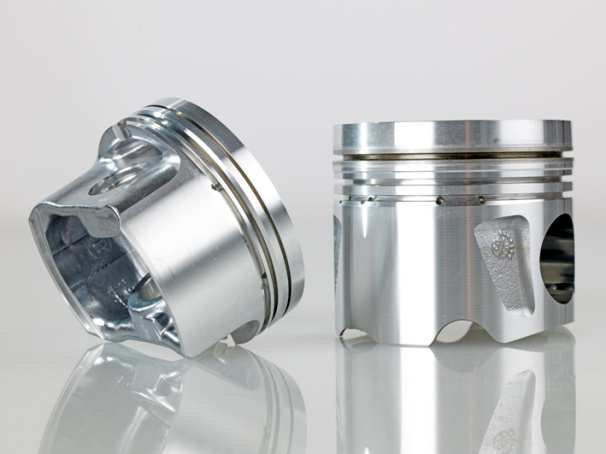

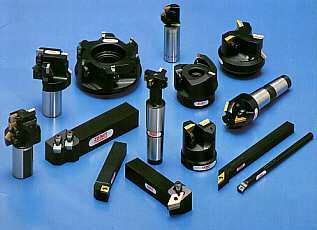

9 Y r. ikó B. 17 Y Szerszám méret Felfogás llenőrzés r. ikó B. 18 9

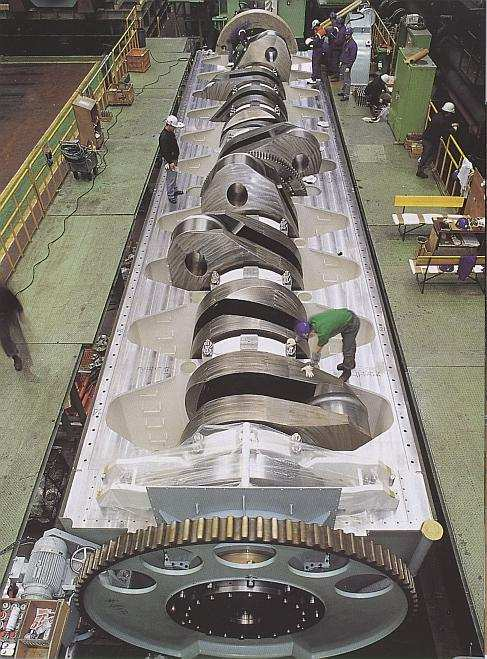

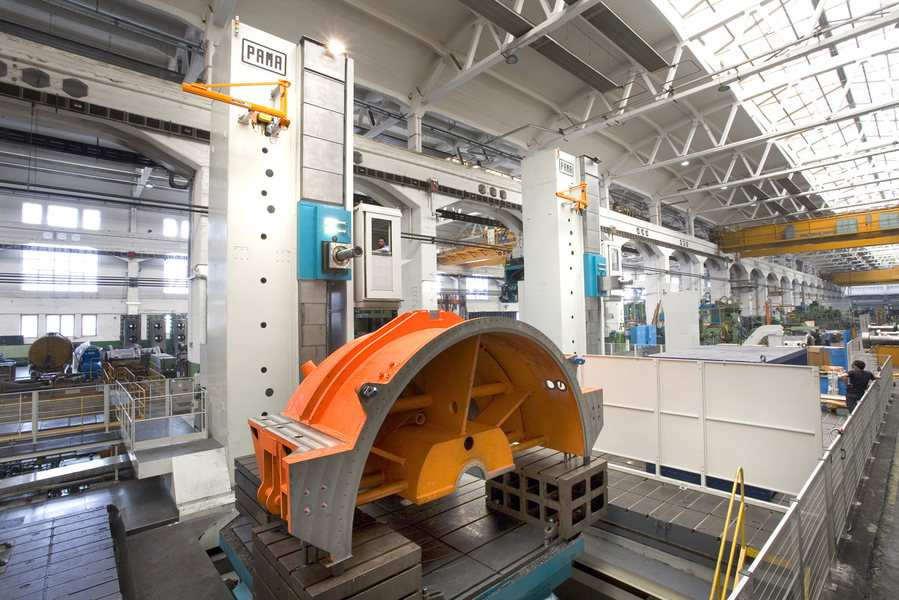

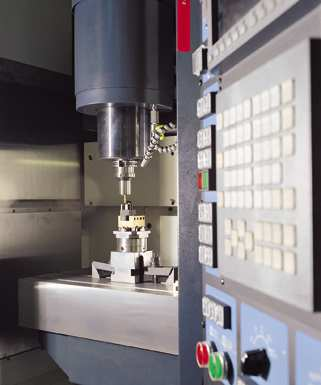

10 Y ép méret Felfogás ozgatás llenőrzés r. ikó B. 19 okumentumok Y Kiinduló dokumentumok Felhasznált információk és dokumentumok redmény dokumentumok r. ikó B

11 okumentumok Y ermék dokumentáció: űhelyrajz Összeállítási rajz arabjegyzék űködési leírás Átvételi követelmények r. ikó B. 21 Y okumentumok yártórendszer adatok (KS) nyag adatok Szabványok űködési és karbantartási leírások inőségbiztosítási dokumentumok SO N Sz JS FNOR UN r. ikó B

12 Y okumentumok yártási dokumentáció: űveleti sorrendterv űveletterv űveleti utasítás Szerszámbeállítási terv Programhordozók stb r. ikó B. 23 Y űveleti sorrendterv gy alkatrészre tartalmazza a műveleteket, azok sorrendjét, a szerszámgépeket és a készülékeket. r. ikó B

13 Y r. ikó B. 25 űveletterv Y gy alkatrészre tartalmazza a műveleteket, a szerszámgépeket, a készülékeket, a műveletekhez tartozó műveletelemeket, szerszámokat, mérőeszközöket és a beállítandó technológiai paramétereket. r. ikó B

14 Y r. ikó B. 27 Y űveleti utasítás gy műveletre vonatkozóan tartalmazza mindazt amit a műveletterv, kiegészítve a normaidőre vonatkozó információkkal. r. ikó B

15 Y r. ikó B. 29 Y r. ikó B

16 Y r. ikó B. 31 Szerszámbeállításiterv Y szerszámok elhelyezésére vonatkozó utasításokat és a szerszámbeállítás méreteit tartalmazza. r. ikó B

17 Y Programhordozók Programhordozó: az a média, amely tartalmazza az egyértelmű és teljes technológiai folyamat leírást az adott gyártási környezetben. r. ikó B. űveleti utasítás Vezértárcsák, NC programok stb. 33 Felkészülést segítő kérdések Y 1. i a gyártástervezés feladata? 2. ilyen elemekből áll a technológiai terv? 3. it nevezünk műveletnek és művelet elemnek? 4. Jellemezze a gyártási típusokat tömegszerűségük szerint! 5. it jelent a tömegszerűségi fok? 6. ilyen paraméterek jellemzik a gyártási feladat nehézségét? 7. ilyen dokumentumokkal definiálható a technológiai folyamat? 8. ilyen információkat tartalmaz a műveleti utasítás? r. ikó B
