1 Berendezések, beépített bútorok ábrázolása Építőmérnöki ábrázolás 2008 Dr. H. Baráti Ilona 1

2 Az emberi test méretméret-meghatározó szerepe Vitruvius-tanulmány (1490-ből); Leonardo da 2 Vinci ( )) egy vázlata

3 Vitruvius munkássága (i.e. I. század) Vitruvius: De architectura (építészeti tanulmánykötet) A mű a művészettörténet fontos forrása -> Vitruvius kifejti, hogy az építész/művész által megalkotott szabályok a racionálisan megismerhető törvényszerűségeket, az emberi test harmóniáját követik. 3

4 Az emberi test arányai 4 ujj tesz ki 1 tenyeret 4 tenyér tesz ki 1 lábat 6 tenyér tesz ki 1 könyököt 4 könyök teszi ki egy ember magasságát 4 könyök tesz ki egy lépést 24 tenyér tesz ki egy embert Az ember kinyújtott karjainak hossza megegyezik a magasságával A haja tövétől az álla hegyéig terjedő szakasz egytizede a magasságnak Az álla hegyétől a feje tetejéig terjedő szakasz egynyolcada a magasságának A mellkasa tetejétől a haja tövéig egyhetede az egész embernek A könyöktől az ujjhegyig az egyötöde az embernek A könyöktől a hónalj hajlatáig egynyolcada az embernek A teljes kézfej az egytizede az embernek Az áll hegyétől az orrig, illetve a hajtőtől a szemöldökig terjedő távolsága egyforma, s a fülhöz hasonlóan az arc egyharmada 4

5 Elmozdítható berendezési tárgyak 5

6 Hálószoba FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

7 Gyerekszoba, hálószoba, 7

8 ÉTKEZŐ FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

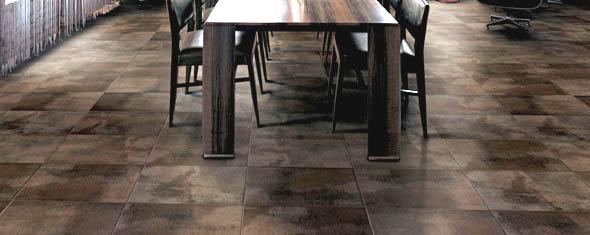

9 ÉTKEZŐK FOTÓ: CONFINDUSTRIA CERAMICA (ITALY) 2007; 9

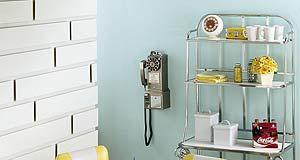

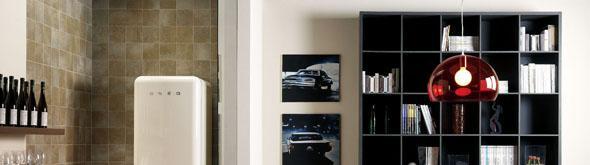

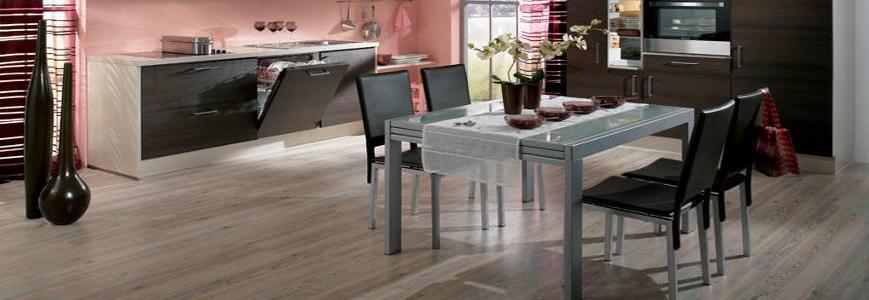

10 KONYHA+ÉTKEZŐ 10

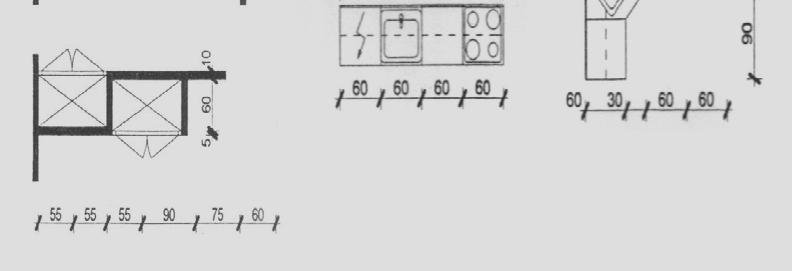

11 Rögzített tárgyak 11

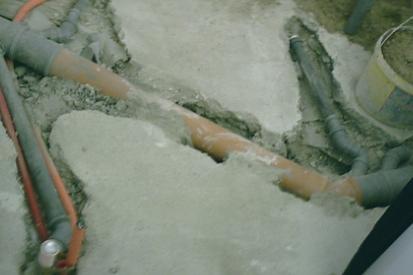

12 Vezetékek utólagos elhelyezése 12

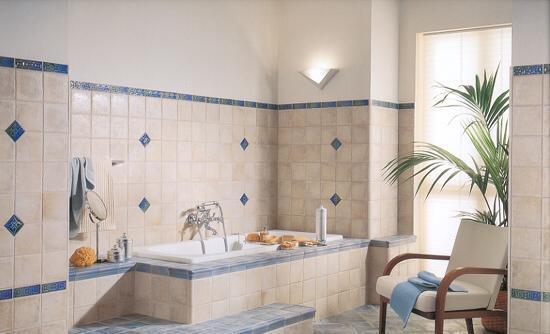

13 FÜRDŐSZOBÁK FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

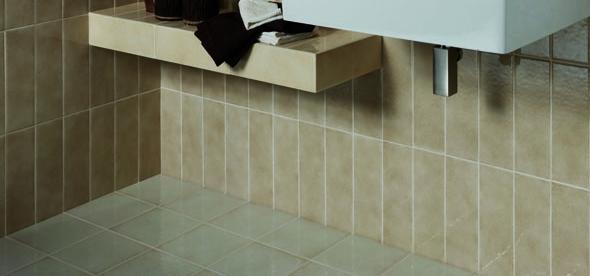

14 FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

15 FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

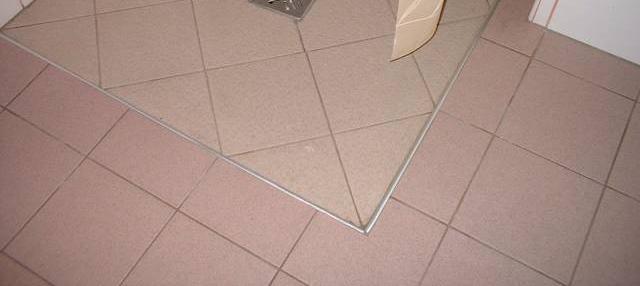

16 Épített zuhanyzó 16

17 ÉPÍTETT KÖRNYEZET 17

18 Beépített berendezési tárgyak Akasztós és polcos szekrények 18

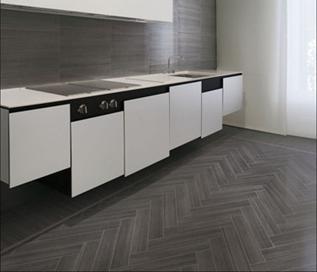

19 Konyhapultok, részletek FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

20 Konyha 20

21 Bútorozási terven alkalmazott jelölések 21

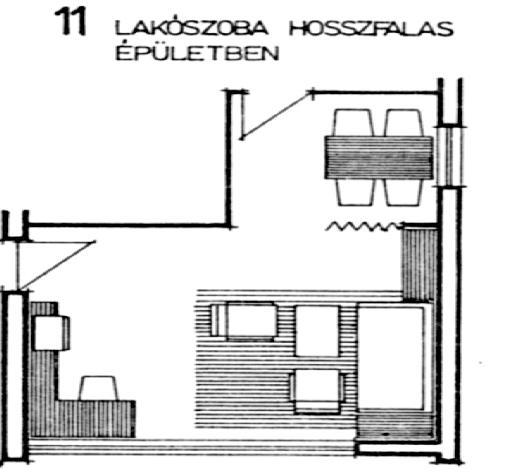

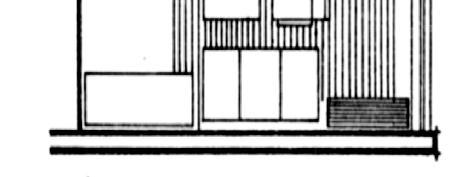

22 Bútorozási tervek LAKÓSZOBÁK BÚTOROZÁSI TERVE Ábragyűjtemény, sz. jegyzet 22

23 Bútorozási tervek HÁLÓSZOBÁK BERENDEZÉSI TERVE 23

24 NAPPALIK, LAKÓSZOBÁK 24

25 Nappali FOTÓ: CONFINDUSTRIA CERAMICA (ITALY)

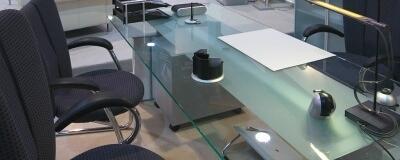

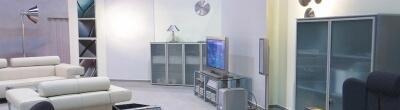

26 DOLGOZÓSZOBA OTTHON 26

27 A metszet fogalma, műszaki tartalma 27

28 Meghatározás A metszet: metszet: jellemzően az épület nyílásait átszelő, függőleges metszősíkra képzett merőleges vetület. (KERESZTMETSZET, HOSSZMETSZET). Törekedni kell arra, hogy a metszősík minél több jellemző szerkezetet mutasson meg. (Metszetet kell felvenni valamennyi épétményszintről és az épület min.egy szintáthidalójáról. Kiviteli tervesetén minden 1,5 mm-nél nagyobb függőleges méretű szintáthidalóról.) MSZ :

29 29

30 30

31 Egy kis épület metszete anyagjelölésekkel 31

32 Metszetek szerkesztése Külső főfalak felhordása vakolat nélküli, nyers méretekkel (függőleges vonalak, lehatárolás nélkül). Pillérvázas épületnél a pillérek tengelyének felhordása, majd a pillérek szélességi mérete, nézetvonallal. Utána a kitöltőfalak, amelyek majd elmetszett szerkezetként látszanak. 32

33 Metszetek szerkesztése Belső főfalak felhordása Külső terepszint, esetleg járdaszint, vagy más relatív 0,000 m szint, amelyhez majd a többi szerkezet mérhető Alapok szélességének felhordása Belső födémszintek és nyers födémek szerkesztése Lépcsők megszerkesztése 33

34 Metszetek szerkesztése Pincepadló, alépítményi szigetelés, lábazat megszerkesztése Tetőszerkezet, tetőfelépítmények, kémények, szellőzők, párkányok felhordása Válaszfalak felhordása Nyílászárószerkezetek berajzolása A metszősíkkal nem érintett, de látható szerkezetek ábrázolása Méretek megadása épületen kívül 34

35 Metszetek szerkesztése Méretek megadása épületen belül Magassági méretek, kóták megadása Feliratok készítése Az elmetszett szerkezetek anyagjelölése A metszetek helyes felszerkesztéséhez elvi megoldások, részletek tisztázása szükséges! 35

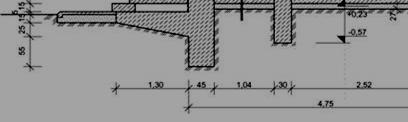

36 Metszetek részletei, csomópontok 36

37 Metszetek részletei, csomópontok Szerkezeti hierarchia Szerkezeti megoldások Anyagok Kapcsolatok 37

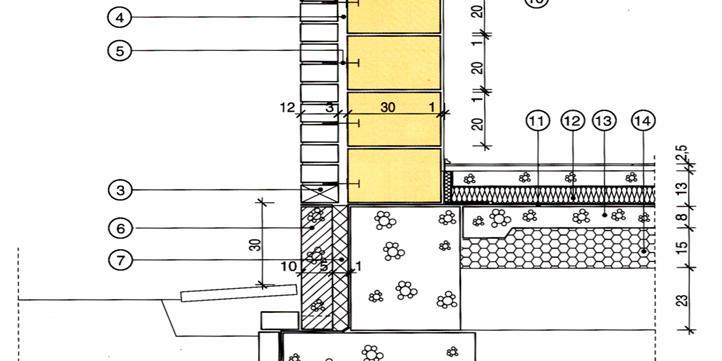

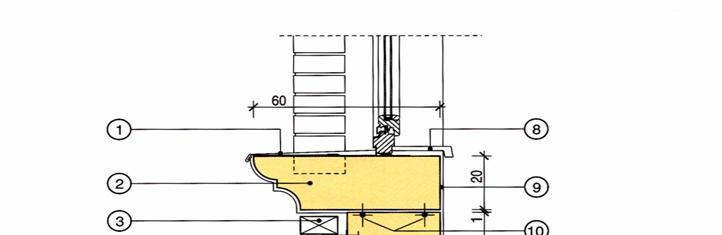

38 Metszetek részletei, csomópontok Forrás: YTONG katalógus 38

39 Adatközlés a metszeteken Meg kell határozni (fel kell írni) a következőket: Az elmetszett szerkezetek összes egymástól eltérő rétegfelépítését Az összes jellemző és ábrázolt szint magasságát (padlók, szerelőszintek, lépcsőpihenők, tető, párkány, kéményfej, járda, csatlakozó terep) Az elmetszett szerkezetek és az általuk meghatározott terek hosszméretét Szerkezeti lejtések mértékét, szintáthidlók méreteit 39

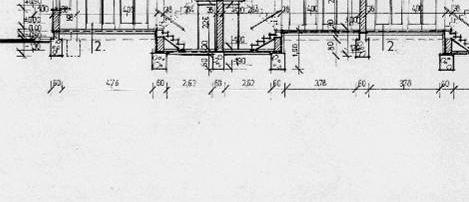

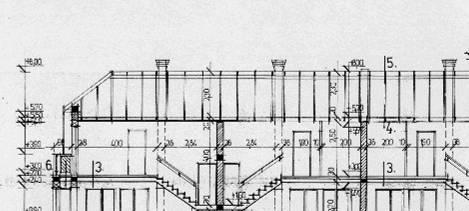

40 GÖD, társasház 40

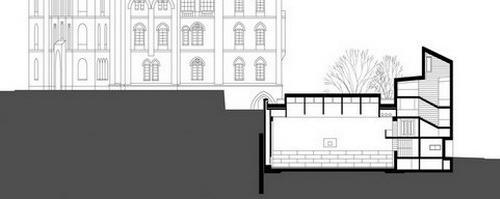

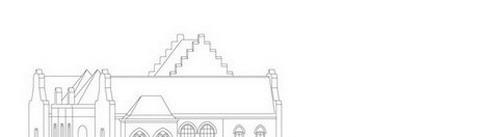

41 Metszet és homlokzat egy terven Toldy Gimnázium Tornaterme, Budapest ; 41

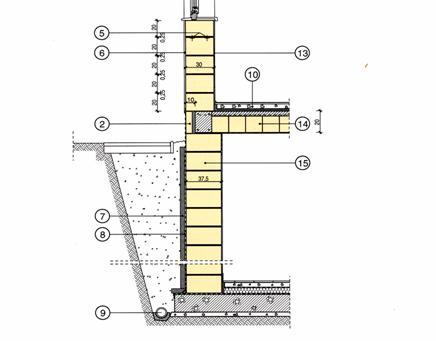

42 Függőleges falmetszet Forrás: YTONG katalógus 42

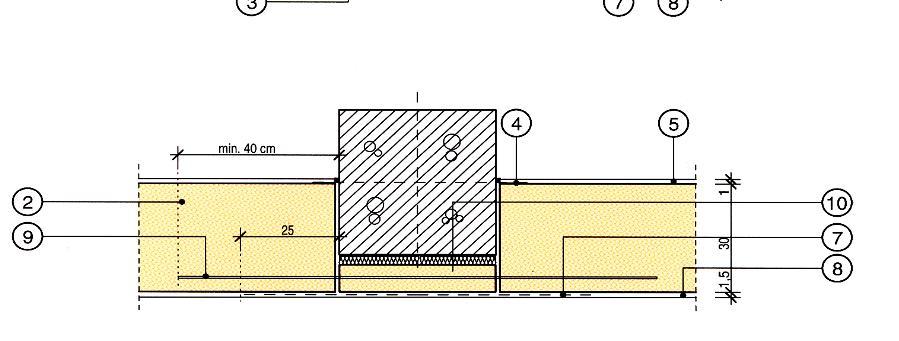

43 Vízszintes falmetszetek, részletek Forrás: YTONG katalógus 43

44 Új fogalom: falnézetek Forrás: PlatinumBútor honlapja 9023 Győr, Mészáros L. út

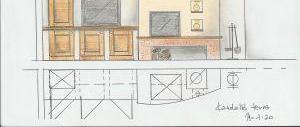

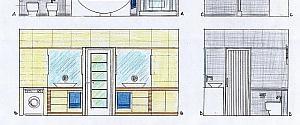

45 Egy fürdőszoba falnézetei 45

46 Köszönöm a figyelmet! 46
