1 Faipari alapismeretek emelt szint 080 ÉRETTSÉGI VIZSGA május 22. FAIPARI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM

2 Fontos tudnivalók Az írásbeli vizsgafeladatok pontszámainak összege csak egész szám lehet. Ha az írásbeli vizsga(rész) pontszáma nem egész szám, akkor a matematikai kerekítés szabályai szerint kell eljárni (az öttizedre vagy az a felett végződő pontszámokat felfelé, az öttized alattit pedig lefelé kerekítjük). írásbeli vizsga / május 22.

3 . Feladat A faliszekrény jellegrajza I. írásbeli vizsga / május 22.

4 Tartalom Pont Az előírt lépték betartásával, az előírt méreteknek megfelelő arányú és számú vetület megrajzolása (Az alkatrészjegyzéket nem kellett átmásolni!) Méretmegadás, a formaterven megadott méretek feltüntetése 2 Helyes metszeti anyagjelölés 2 Helyes vonalfajták és vonalvastagságok 2 Elölnézet- fél homlokmetszet: A vetület jelölése C-metszet, a homlokmetszeti csomópont azonosítása (2. sz. csomópont) Ha tartalmazza a függőleges metszet metszősíkjának nyomvonalát Vízszintes metszet: Megnevezése (B metszet), a 3. sz. csomópont azonosítása Ha tartalmazza a homlokmetszet metszősíkjának a nyomvonalát Függőleges metszet: Megnevezése A-A metszet, a csomópont azonosítása (. sz. csomópont) A homlokléc szelvényének a metszősík nyomvonalának megfelelő szélességű megrajzolása Összesen 3 írásbeli vizsga / május 22.

5 2. Feladat. sz. csomópont írásbeli vizsga / május 22.

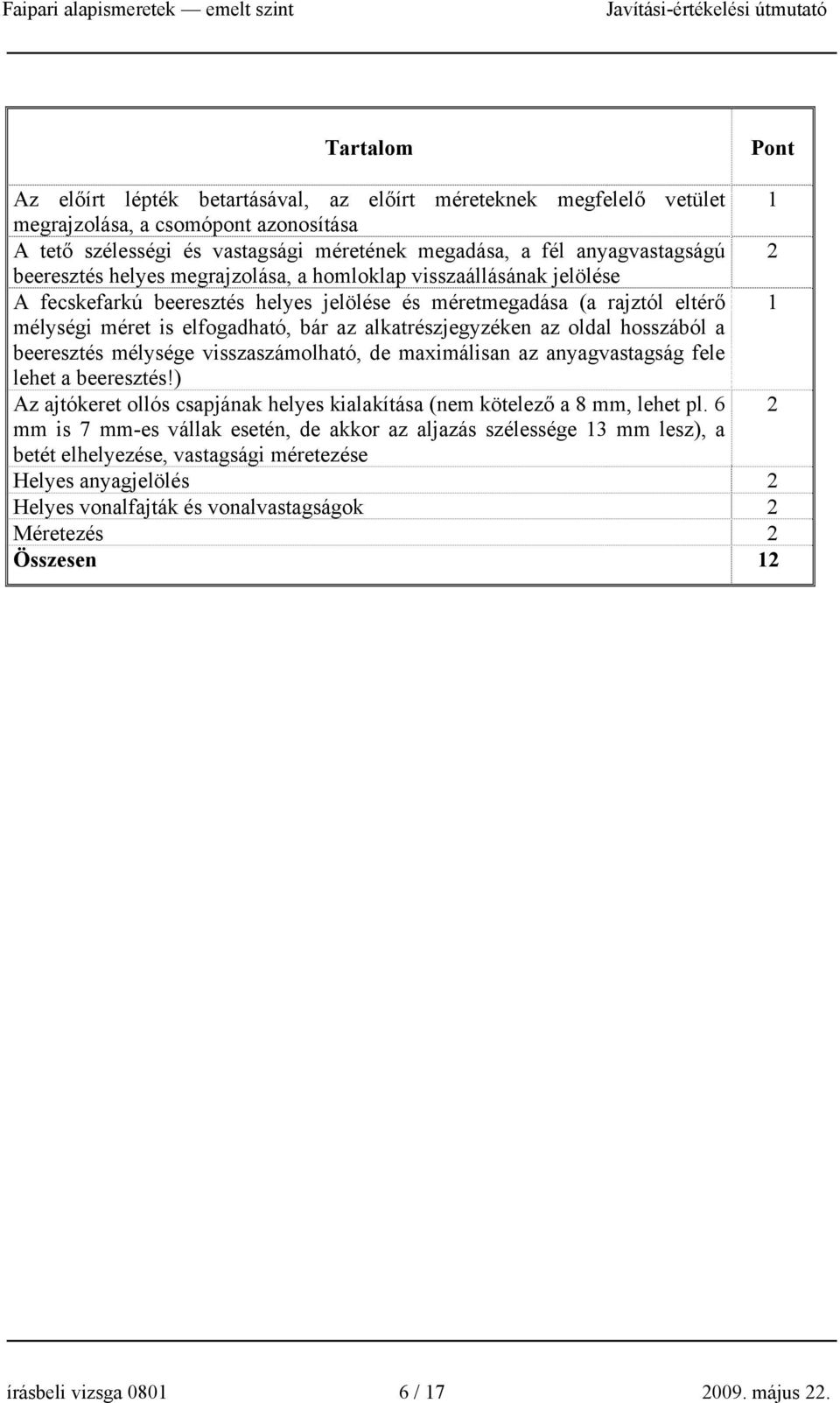

6 Tartalom Pont Az előírt lépték betartásával, az előírt méreteknek megfelelő vetület megrajzolása, a csomópont azonosítása A tető szélességi és vastagsági méretének megadása, a fél anyagvastagságú 2 beeresztés helyes megrajzolása, a homloklap visszaállásának jelölése A fecskefarkú beeresztés helyes jelölése és méretmegadása (a rajztól eltérő mélységi méret is elfogadható, bár az alkatrészjegyzéken az oldal hosszából a beeresztés mélysége visszaszámolható, de maximálisan az anyagvastagság fele lehet a beeresztés!) Az ajtókeret ollós csapjának helyes kialakítása (nem kötelező a 8 mm, lehet pl. 6 2 mm is 7 mm-es vállak esetén, de akkor az aljazás szélessége 3 mm lesz), a betét elhelyezése, vastagsági méretezése Helyes anyagjelölés 2 Helyes vonalfajták és vonalvastagságok 2 Méretezés 2 Összesen 2 írásbeli vizsga / május 22.

7 2. Feladat 2. sz. csomópont írásbeli vizsga / május 22.

8 Tartalom Pont Az előírt lépték betartásával, az előírt méreteknek megfelelő vetület megrajzolása, a csomópont azonosítása A tetőlap és a homloklap hosszának megadása A fecskefarkú beeresztés helyes kialakítása, méretezése 2 A korpuszalkatrészek helyes, hosszirányú anyagjelölése Összesen 5 írásbeli vizsga / május 22.

9 2. feladat 3. sz. csomópont írásbeli vizsga / május 22.

10 Tartalom Pont Az előírt lépték betartásával, az előírt méreteknek megfelelő vetület megrajzolása, a csomópont azonosítása A fenék és a polc méreteinek megadása 2 Az oldal fecskefarkú beeresztésének ábrázolása, az oldal helyes anyagjelölése (bütümetszet, szélességben toldva) A polctartó szaggatott vonallal jelölése A hátfal anyagának helyes kialakítása, metszeti anyagjelölése (rétegelt 2 lemez) Az ajtó szélességi méretének (560) megadása Az ajtókeret szelvényméreteinek megadása, a betét méretezése, helyes 2 metszeti anyagjelölése A beszegező léc méretei és anyagjelölése Összesen írásbeli vizsga / május 22.

11 3. Feladat Hosszabbító toldás, ferde lapolással, ferde bütüillesztéssel írásbeli vizsga 080 / május 22.

12 Tartalom Pont Az előírt lépték betartásával, az előírt méreteknek megfelelő arányú és számú vetület megrajzolása Elölnézet megnevezése, lapolás méreteinek megadása (vastagságban 2 harmadolni kell az anyagot, a lapolás hossza a vastagság, 5-2-szerese!) Elölnézet, ha tartalmazza, és jó helyen a függőleges metszet metszősíkjának a nyomvonalát (Lehet az ellenkező irányban is a függőleges metszet, csak akkor a nyomvonala az illesztéstől jobbra helyezkedjen el!) Felülnézet megnevezése, helyes vonalfajták 2 Függőleges metszet megnevezése, helyes anyagjelölés, helyes vonalfajták 2 Szelvényméretek megadása Összesen 9 írásbeli vizsga / május 22.

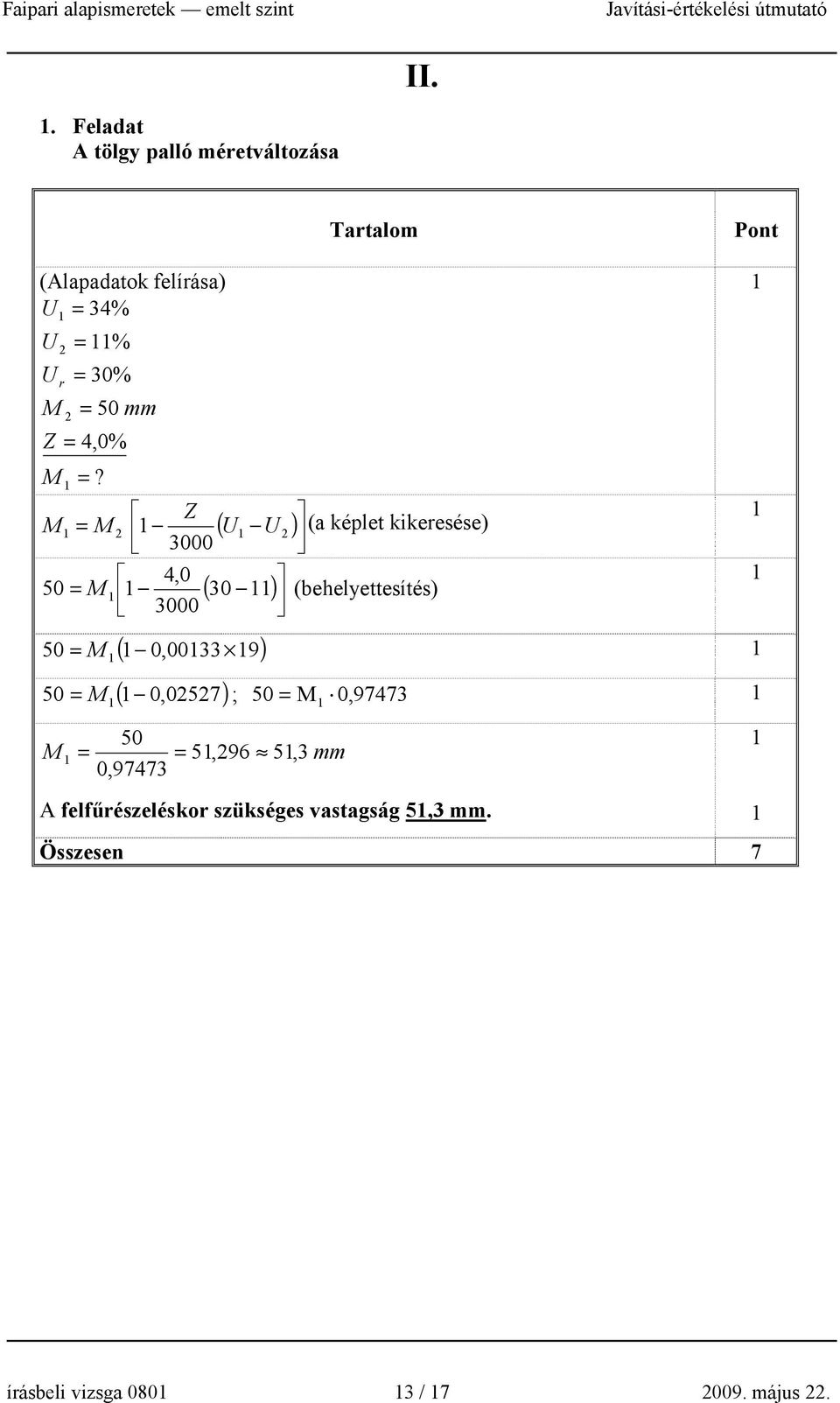

13 II.. Feladat A tölgy palló méretváltozása Tartalom Pont (Alapadatok felírása) U = 34% U U M 2 2 = % = 30% = 50 mm Z = 4,0% M r =? Z M ( ) (a képlet kikeresése) = M 2 U U ,0 50 = M ( 30 ) 3000 (behelyettesítés) ( 0,0033 9) 50 = M ( 0,02527) 50 = M ; 50 = M 0, M = = 5,296 5, 3 mm 0,97473 A felfűrészeléskor szükséges vastagság 5,3 mm. Összesen 7 írásbeli vizsga / május 22.

14 2. Feladat A szalagfűrész vágóélének sebessége (Alapadatok felírása) D = 700 mm = 0,7 m P = 3,2 kw η = 90% n d d m m t = v =? = 200 mm F =? m 720 / min = 250 mm t Tartalom Pont n t dm = (Az áttétel számítás képletének felírása) n d n n t n d m m t = (Képlet átrendezése) d t ( min) 250 ( mm) 200 ( mm) 720 / = (Behelyettesítés) n = 900 /min (A tárcsafordulatszámának kiszámítása) t D π n t v = [ m / s] (A vágóél sebesség képletének felírása) 60 0,7 3,4 900 v = (Behelyettesítés) 60 v = 32,97 m/s (A vágóél sebesség kiszámítása) P tényleges = P η = 3,2 0, 9 = 2,88 kw P = 2880 W ( N) v( m / s) P tényleges tényleges P = F 2880 = F 32, F = = 87, 35 N erő szükséges a kívánt vágóél sebesség eléréséhez. 32,97 Összesen írásbeli vizsga / május 22.

15 3. Feladat Hátszög, jele (α), a forgácsolás síkja és a szerszám hátlapja által bezárt szög. Élszög, jele (β), a szerszám hátlapja és homloklapja által bezárt szög. Metszőszög, jele (δ), a forgácsolás síkja és a szerszám homloklapja által bezárt szög. Homlokszög, jele (γ), a szerszám homloklapja, és a forgácsolás síkja által bezárt szög. Ennél a szerszámnál értéke 0 o, ezért nem lehetett jelölni! o α + β ± γ = 90 Tartalom Hátszög (α), helyes bejelölése és definíciója 2 Élszög (β), helyes bejelölése és definíciója 2 Metszőszög (δ), helyes bejelölése és definíciója 2 Homlokszög (γ), helyes bejelölése és definíciója 2 A forgácsolás irányának jelölése A homlokszög értéke, és annak indoklása, hogy miért nem tudta jelölni 2 A jellemző szögek közötti összefüggés felírása Összesen 2 Pont írásbeli vizsga / május 22.

16 Tesztfeladatok 4. Feladat Egészítse ki a mondatot! A faanyag legveszélyesebb állati kártevői a farontó rovarok. 5. Feladat Állapítsa meg a helyes sorrendet, a megfelelő számot írja a kipontozott helyekre! (, 2, 3, 4) 2 álca/ lárva, 3 báb, pete, 4 rovar 6. Feladat Egészítse ki a mondatokat az alábbi fogalmakkal! farágcsálék, kifejlett rovarok, lárvák/álcák, járatok, rágáskép Az álcák által fúrt járatok összességét rágásképnek nevezzük, és ez jellemző minden rovarra. A járatokból általában farágcsálék pereg ki. Tehát azt mondhatjuk, hogy a faanyag károsítását nem a kifejlett rovarok, hanem a lárvák/álcák okozzák. 7. Feladat Egészítse ki a mondatot! Vannak olyan farontó rovarok, melyek a beépített faanyagot nem tudják károsítani, mert nedvességigényük magas. Így az élőfát, a rönköket, a nedves fűrészárut károsítják. Ilyenek például a nagyméretű cincérfélék vagy a kisméretű szúfélék. 8. Feladat Egészítse ki a mondatokat az alábbi fogalmakkal! parenchima, szilárdság, farontó gombák, gombafonalak A farontó gombák spórák által terjednek, és fertőzik a faanyagot. A spórák kicsírázása után gombafonalak képződnek. Ezek folyamatosan terjeszkednek, növekednek. Táplálkozásuk közben először a parenchima sejtekben elraktározódott tápanyagokat fogyasztják el. Ezt követi súlyosabb esetben és a gomba típusától írásbeli vizsga / május 22.

17 függően, a sejtfalakat felépítő szerves anyagok lebontása. Ekkor a faanyag szilárdsága nagymértékben megromlik, és műszaki célokra korlátozott mértékben vagy egyáltalán nem használható. 9. Feladat Egészítse ki a mondatokat! Az átlag 30% nettó fanedvesség tartalmat rosttelítettségi határnak nevezzük. Ekkor a faanyagban csak kötött víz található és ez maximális mennyiségben van jelen. Szabad víz nincs a fában. 0. Feladat Húzza alá a helyes megállapításokat! (Több is van!) A rosttelítettségi határ azt jelenti, hogy a sejtfalak vízzel telítettek. a sejtfalak víztartalma 0%. a sejtüregek és a sejtek közötti üregek vízzel telítettek. a sejtüregekben és a sejtek közötti üregekben egyáltalán nincs víz. a sejtfalak is és a sejtüregek is vízzel telítettek. sem a sejtfalakban, sem a sejtüregekben nincs víz. írásbeli vizsga / május 22.
