A 10/2007 (II. 27.) 1/2006 (II. 17.) OM

Átírás

1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Bútorasztalos Bútorasztalos Asztalosipari szerelő Bútorasztalos Fa- és bútoripari gépkezelő Bútorasztalos Faesztergályos Bútorasztalos Fatermékgyártó Bútorasztalos Épületasztalos Épületasztalos Famegmunkáló Épületasztalos Fűrészipari gépkezelő Épületasztalos Bútoripari technikus Fa- és bútoripari technikus Fafeldolgozó technikus Fa- és bútoripari technikus Bognár Kádár, bognár Kádár Kádár, bognár É 1/11

2 1. feladat Összesen: 5 pont Szerkesszen a 80 cm fesztávolságú falakra csúcsívet, 60 cm-es sugárral nyomott csúcsívet, valamint 100 cm-es sugárral emelt csúcsívet! Tartalom pont Az előírt fesztávolságú falak megrajzolása 1 Vállvonal megrajzolása 1 Csúcsív megrajzolása 1 Emelt csúcsív megrajzolása 1 Nyomott csúcsív megrajzolása 1 Összesen 5 É 2/11

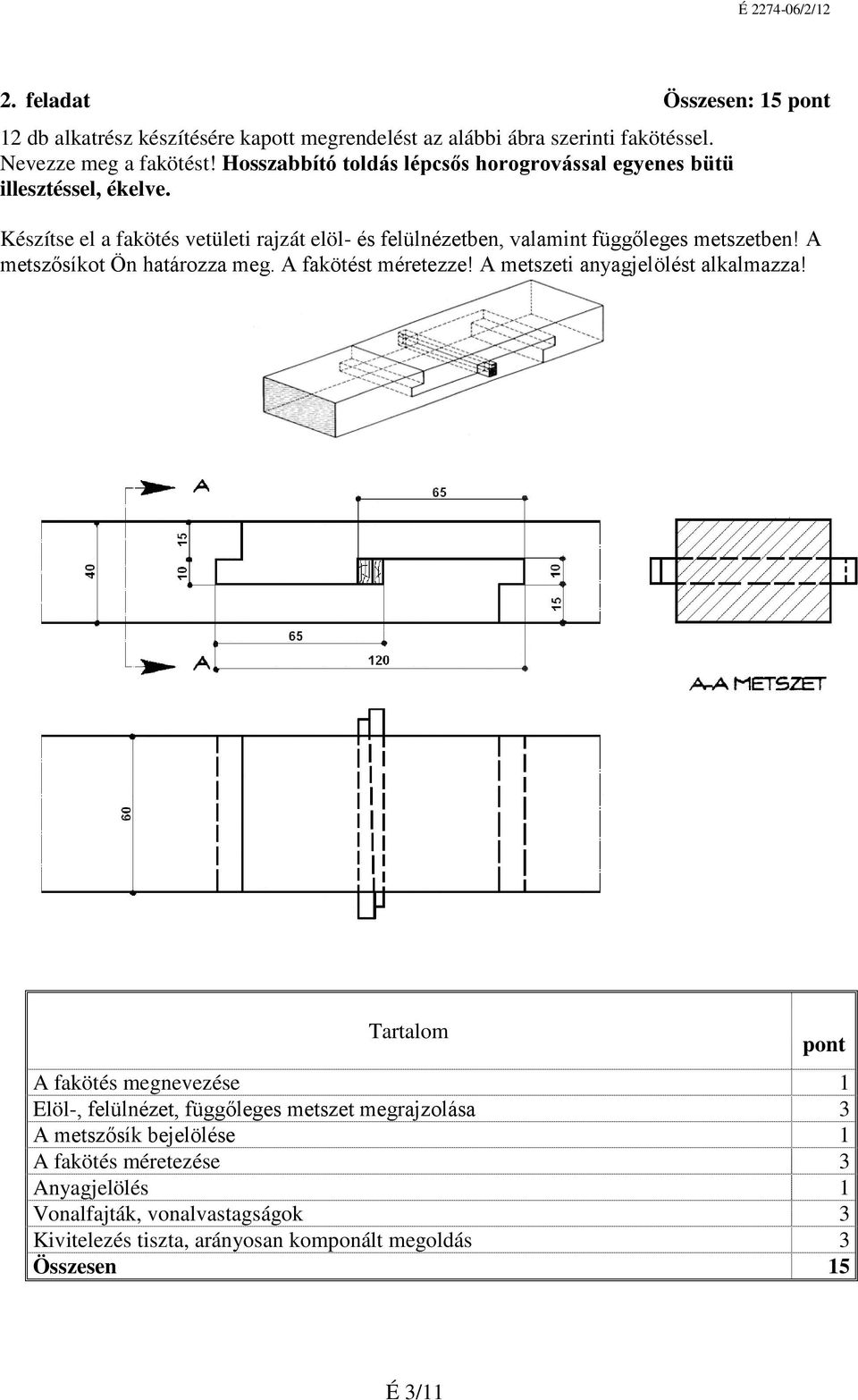

3 2. feladat Összesen: 15 pont 12 db alkatrész készítésére kapott megrendelést az alábbi ábra szerinti fakötéssel. Nevezze meg a fakötést! Hosszabbító toldás lépcsős horogrovással egyenes bütü illesztéssel, ékelve. Készítse el a fakötés vetületi rajzát elöl- és felülnézetben, valamint függőleges metszetben! A metszősíkot Ön határozza meg. A fakötést méretezze! A metszeti anyagjelölést alkalmazza! Tartalom pont A fakötés megnevezése 1 Elöl-, felülnézet, függőleges metszet megrajzolása 3 A metszősík bejelölése 1 A fakötés méretezése 3 Anyagjelölés 1 Vonalfajták, vonalvastagságok 3 Kivitelezés tiszta, arányosan komponált megoldás 3 Összesen 15 É 3/11

4 3. feladat Összesen: 15 pont A 2. feladatban látható fakötés axonometrikus képe alapján készítse el a jobb oldali darab alkatrészrajzát három vetületi képével (elöl-, felül- és oldalnézet)! A rajzot méretezze, az anyagjelölést alkalmazza! Az alkatrész 60 x 40 mm-es keresztmetszetű anyagból készültek. Az alkatrészek hosszmérete tetszőleges helyen van elmetszve. Tartalom pont Elölnézet hibátlan, helyes vonalfajták, vonalvastagságok, méretezés 5 Felülnézet hibátlan, helyes vonalfajták, vonalvastagságok, méretezés 5 Oldalnézet hibátlan, helyes vonalfajták, vonalvastagságok, anyagjelölés 5 Összesen 15 É 4/11

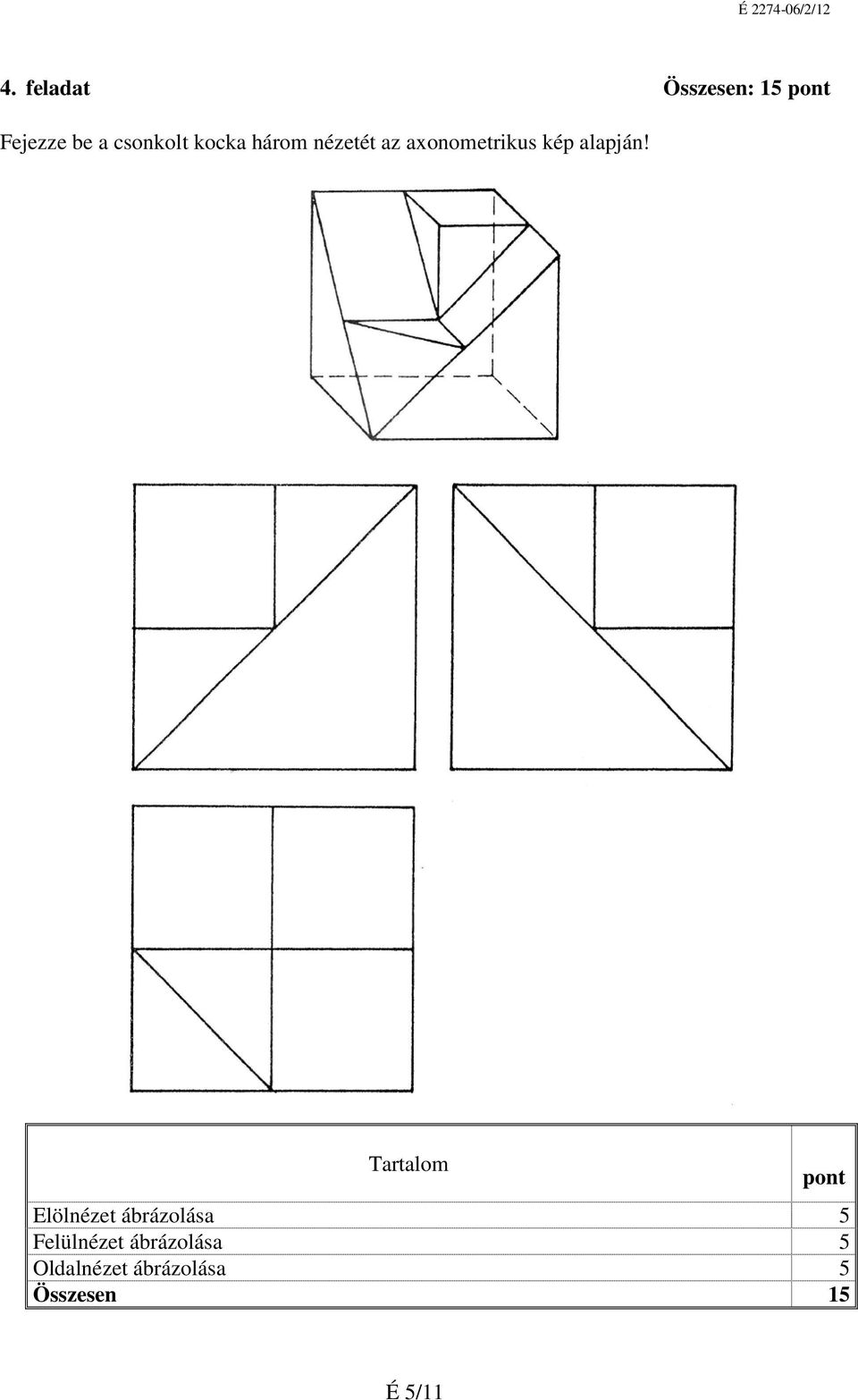

5 4. feladat Összesen: 15 pont Fejezze be a csonkolt kocka három nézetét az axonometrikus kép alapján! Tartalom pont Elölnézet ábrázolása 5 Felülnézet ábrázolása 5 Oldalnézet ábrázolása 5 Összesen 15 É 5/11

6 5. feladat Összesen: 3 pont A kambiumgyűrű működésére vonatkoznak az állítások. Írjon H betűt a pontozott vonalra, ha az állítás hamis, és I betűt, ha igaz! H a) Csak fasejteket hoz létre. H b) Kifelé szijácsot, befelé gesztet képez. I c) Befelé fasejteket, kifelé háncssejteket hoz létre. a b c 6. feladat Összesen: 3 pont Mekkora a csersavtartalma a következő fáknak? Tölgy: 10 12% Vörösfenyő: 8 10% Szelídgesztenye: 12 16% 7. feladat Összesen: 3 pont Egészítse ki a hiányos mondatot! A fa méretváltozását a kötött víz mennyiségének változása okozza. Ez a víz a sejt falában található. A fa akkor kezd zsugorodni, ha a nedvességtartalma kb. 30% alá csökken. 8. feladat Összesen: 2 pont Milyen tulajdonságot határoz meg a következő leírás? Az egységnyi keresztmetszetű anyag teherbíró képessége. Szilárdság. É 6/11

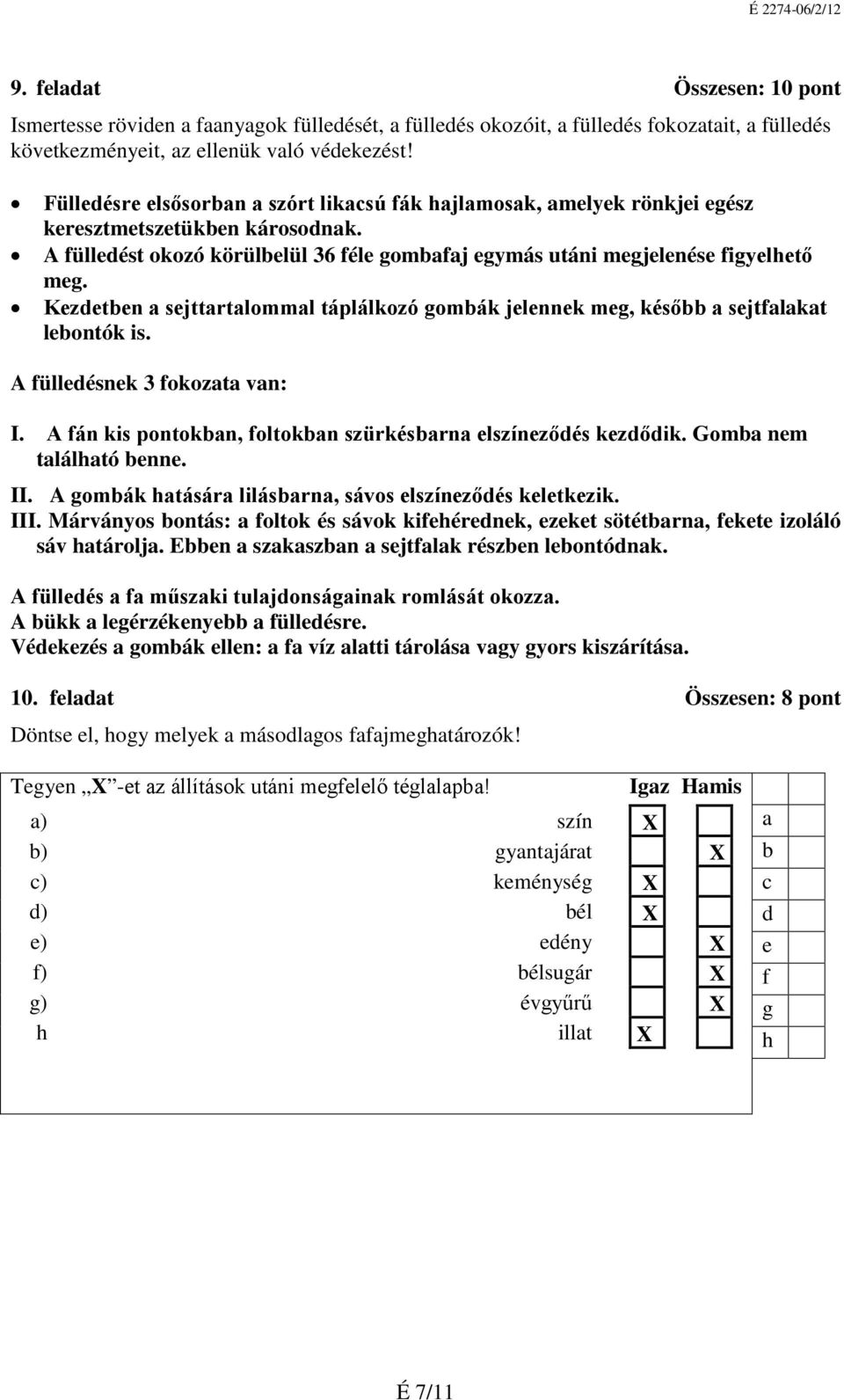

7 9. feladat Összesen: 10 pont Ismertesse röviden a faanyagok fülledését, a fülledés okozóit, a fülledés fokozatait, a fülledés következményeit, az ellenük való védekezést! Fülledésre elsősorban a szórt likacsú fák hajlamosak, amelyek rönkjei egész keresztmetszetükben károsodnak. A fülledést okozó körülbelül 36 féle gombafaj egymás utáni megjelenése figyelhető meg. Kezdetben a sejttartalommal táplálkozó gombák jelennek meg, később a sejtfalakat lebontók is. A fülledésnek 3 fokozata van: I. A fán kis pontokban, foltokban szürkésbarna elszíneződés kezdődik. Gomba nem található benne. II. A gombák hatására lilásbarna, sávos elszíneződés keletkezik. III. Márványos bontás: a foltok és sávok kifehérednek, ezeket sötétbarna, fekete izoláló sáv határolja. Ebben a szakaszban a sejtfalak részben lebontódnak. A fülledés a fa műszaki tulajdonságainak romlását okozza. A bükk a legérzékenyebb a fülledésre. Védekezés a gombák ellen: a fa víz alatti tárolása vagy gyors kiszárítása. 10. feladat Összesen: 8 pont Döntse el, hogy melyek a másodlagos fafajmeghatározók! Tegyen X -et az állítások utáni megfelelő téglalapba! Igaz Hamis a) szín X b) gyantajárat X c) keménység X d) bél X e) edény X f) bélsugár X g) évgyűrű X h illat X a b c d e f g h É 7/11

8 11. feladat Összesen: 3 pont Írja le a furnér-előállítás módjait! fűrészelés hasítás hámozás 12. feladat Összesen: 3 pont A fa mesterséges száradásának három jól elhatárolható folyamata van. Melyek ezek? a felületi nedvesség csökkenése a nedvesség belső áramlása teljes keresztmetszetben egyensúlyi fanedvesség 13. feladat Összesen: 5 pont Döntse el, hogy melyek a gyűrűslikacsú fák! Tegyen X -et az állítások utáni megfelelő téglalapba! Igaz Hamis a) eper X b) dió X c) platán X d) szelídgesztenye X e) juhar X a b c d e 14. feladat Összesen: 4 pont 28 db ajtó készítéséhez 59,409 m 2 forgácslapot szabnak fel. Az ajtók mérete 900 x mm. Hány százalék a veszteség? 28 db 59,409 m 2 900x2050 mm? veszteség Ak = 0,9 m x 2,05 m x 28 db = 51,66 m 2 Any = 59,409 m Veszteség = Any - AK = 59,409-51,66 = 7,749 m 2 veszteség 100 7, x = = = 15,00% 51,66 A k 2 É 8/11

9 15. feladat Összesen: 6 pont A 2. és 3. feladat szerinti 5 db alkatrész elkészítését rendelték Öntől, mint asztalos vállalkozótól. Segítsen a megrendelőnek szabályosan kitölteni a következő oldalon található Megrendelő nyomtatvány -t! Az alkatrész hossza 200 cm. 3 pont A megrendelő alapján készítsen szerződéstervezetet a Szerződés nyomtatvány alapján! 3 pont 1 db alkatrész teljes ára: 900 Ft. A fizetés módjának az átutalást válassza! É 9/11

10 M E G R E N D E L Ő R. sz: 12/2009 Alulírott név: Mezősi Pál lakcím: 9012 Mezőfalu, Horog sor 12. telefon: 06/00/ megrendelem a HOROGROVÁS Faipari Kft. műhelyében (9012 Mezőfalu, Rovás dűlő 12.) az alábbi termék, illetve bérmunka elvégzését: Megnevezés: Méret: Darabszám: Hossztoldott alkatrész x 60 x 40 mm 5 db Saját hozott anyag:... Ezen megrendelő a vállalás díját és határidejét tartalmazó Szerződés aláírása után kerül nyilvántartásba. Mezőfalu, február 04. A megrendelő sorszáma: 12/2009 kelte: Mezősi Pál megrendelő Ék Péter saját aláírás É 10/11

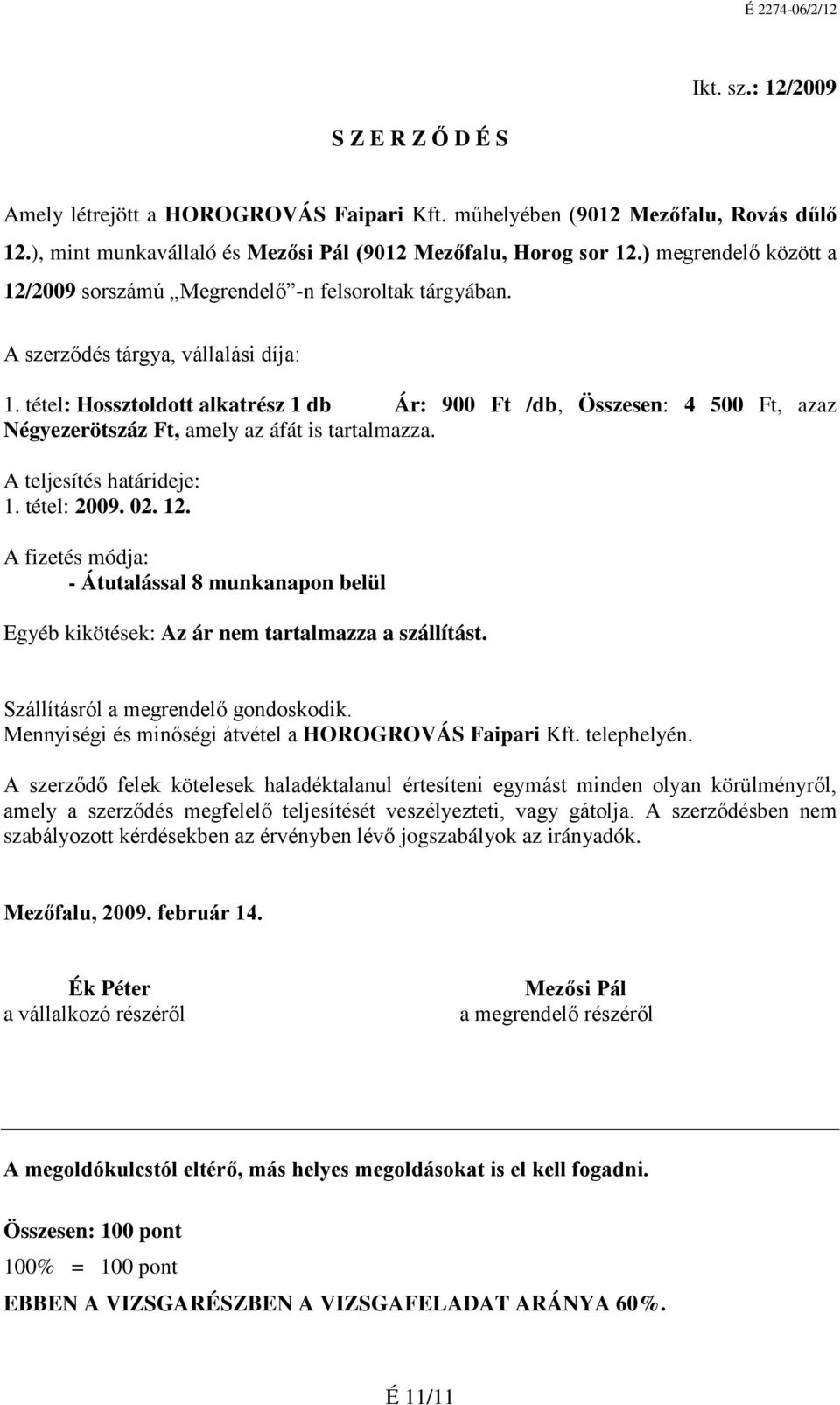

11 Ikt. sz.: 12/2009 S Z E R Z Ő D É S Amely létrejött a HOROGROVÁS Faipari Kft. műhelyében (9012 Mezőfalu, Rovás dűlő 12.), mint munkavállaló és Mezősi Pál (9012 Mezőfalu, Horog sor 12.) megrendelő között a 12/2009 sorszámú Megrendelő -n felsoroltak tárgyában. A szerződés tárgya, vállalási díja: 1. tétel: Hossztoldott alkatrész 1 db Ár: 900 Ft /db, Összesen: Ft, azaz Négyezerötszáz Ft, amely az áfát is tartalmazza. A teljesítés határideje: 1. tétel: A fizetés módja: - Átutalással 8 munkanapon belül Egyéb kikötések: Az ár nem tartalmazza a szállítást. Szállításról a megrendelő gondoskodik. Mennyiségi és minőségi átvétel a HOROGROVÁS Faipari Kft. telephelyén. A szerződő felek kötelesek haladéktalanul értesíteni egymást minden olyan körülményről, amely a szerződés megfelelő teljesítését veszélyezteti, vagy gátolja. A szerződésben nem szabályozott kérdésekben az érvényben lévő jogszabályok az irányadók. Mezőfalu, február 14. Ék Péter a vállalkozó részéről Mezősi Pál a megrendelő részéről A megoldókulcstól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 60%. É 11/11
