1 Faipari alapismeretek emelt szint 0611 ÉRETTSÉGI VIZSGA FAIPARI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI MINISZTÉRIUM

2 1. Feladat Dohányzó asztal a) M 1:10 I. Az előírt lépték betartásával, előírt méreteknek megfelelő arányú és 2 számú vetület megrajzolása. Fél elölnézet-fél homlok metszet helyes vonalfajták, vonalvastagságok 2 Homlokmetszet helyes anyagjelölés. 2 Fél felülnézet-fél vízszintes metszet, helyes vonalfajták és 1 vonalvastagságok Vízszintes metszet helyes anyagjelölés 2 Függőleges metszet helyes vonalfajták, és vonalvastagságok 2 Függőleges metszet helyes anyagjelölés 2 Méretezés 2 Összesen 15 írásbeli vizsga / 10

Fél elölnézet-fél homlok metszet helyes vonalfajták, vonalvastagságok 2 Homlokmetszet helyes anyagjelölés.

3 b) Dohányzó asztal M 1:1 A káva beépítése a lábba helyes, szakáll mérete helyes 3 Alsó összekötő beépítése helyes 3 A káva és a láb közötti visszaállás helyes 2 A láb szelvénymérete helyes 2 Anyagjelölés helyes 2 Tetőrögzítés helyes 2 Tető anyagjelölés helyes 2 Káva szelvénymérete helyes 2 Méretezés helyes 2 Összesen 20 írásbeli vizsga / 10

szelvénymérete helyes 2 Anyagjelölés helyes 2 Tetőrögzítés helyes 2 Tető anyagjelölés

4 2. Feladat Egyik lehetséges megoldás! Keret sarokkötés kettős ollós csapozás M 1:1 Az előírt lépték betartásával, előírt méreteknek megfelelő arányú és 2 számú vetület megrajzolása. Függőleges metszet; helyes anyagjelölés, vonalfajták. 2 Elölnézet; helyes vonalvastagságok, vonalfajták 2 Felülnézet; helyes anyagjelölés 2 Felülnézet; helyes vonalfajták és vonalvastagságok 1 Oldalnézet; helyes anyagjelölés 2 Oldalnézet; helyes vonalfajták és vonalvastagságok 1 Szelvények méretezése 1 Csapkiosztás méretezése 2 Összesen 15 Megjegyzés: ha bármelyik vetületet a vetületi ábrázolás szemjából helytelenül (pl. rossz oldalra vagy tükörképként) rajzolta meg a tanuló, akkor az adott vetület értékelhetetlen! írásbeli vizsga / 10

2 Elölnézet; helyes vonalvastagságok, vonalfajták 2 Felülnézet; helyes anyagjelölés 2 Felülnézet; helyes vonalfajták és vonalvastagságok 1 Oldalnézet; helyes anyagjelölés 2

5 2. Feladat Másik lehetséges megoldás! Kettős ollós csapozás axonometrikus képe Helyes csapkiosztás 4 Ha az alkatrészek megfelelnek az előírt méreteknek 3 Helyes vonalfajták látható élek kontúrvonal 3 Nem látható élek szaggatott vonal 5 Összesen 15 írásbeli vizsga / 10

alkatrészek megfelelnek az előírt méreteknek 3 Helyes vonalfajták

6 I. 1. Feladat a) összszáma 15 b) összszáma Feladat összszáma 15 Összesen 50 írásbeli vizsga / 10

7 II. 1. Feladat m n = 125,12 g m 0 = 96,28 g 1 m U = m m 5 n ,12 96,28 100% = 100 = 29,95% 96,28 U= 29,95% 1 Összesen 7 2. Feladat F f = 50 N F ny = 10 N F e = 5 N B = 48 mm H = 2 mm v = 30 m/s F = F + F + F = = 2625 f ny e 4 F = 51,23 N F 51, 23 K f = = H B K = 053, N / mm f F 51, 23 K fv = = B 48, K fv = 10,67 N/cm P f = F v = 51,23 30 P f = 1536,9 W = 1,5369 kw írásbeli vizsga / 10

8 A forgácsolási módtól függő tényezők: - a forgácsolás irányának hatása - a forgácsoló sebesség hatása 2 A forgácsoló szerszámtól függő tényezők: - a jellemző szögek hatása - az él állapotának hatása 2 A megmunkált anyagtól függő tényezők: - a faanyag keménységének hatása - az anyag nedvességtartalmának hatása 2 Összesen Feladat Rajz elkészítése, jelölések 5 A forgácsteljesítmény meghatározása: 5 B H l m = = B H e t A forgácsteljesítmény gyakorlati mértékegysége: cm 3 /s, vagy m 3 /h. 2 Összesen 12 írásbeli vizsga / 10

keménységének hatása - az anyag nedvességtartalmának hatása 2 Összesen 20 3.

9 4. Feladat húrirányú 1 sugárirányú 1 rostirányú 1 Összesen 3 5. Feladat Nagy sűrűségűek (700 kg/m 3 ) fölötti: akác, gyertyán. 2 Közepes sűrűségűek ( kg/m 3 ): vörösfenyő, kőris. 2 Alacsony sűrűségűek (540 kg/m 3 ) alatti: lucfenyő, nyár. 2 Összesen 6 6. Feladat fajlagos forgácsoló erőnek 2 Összesen 2 írásbeli vizsga / 10

2 Közepes sűrűségűek (550 690 kg/m 3 ): vörösfenyő, kőris.

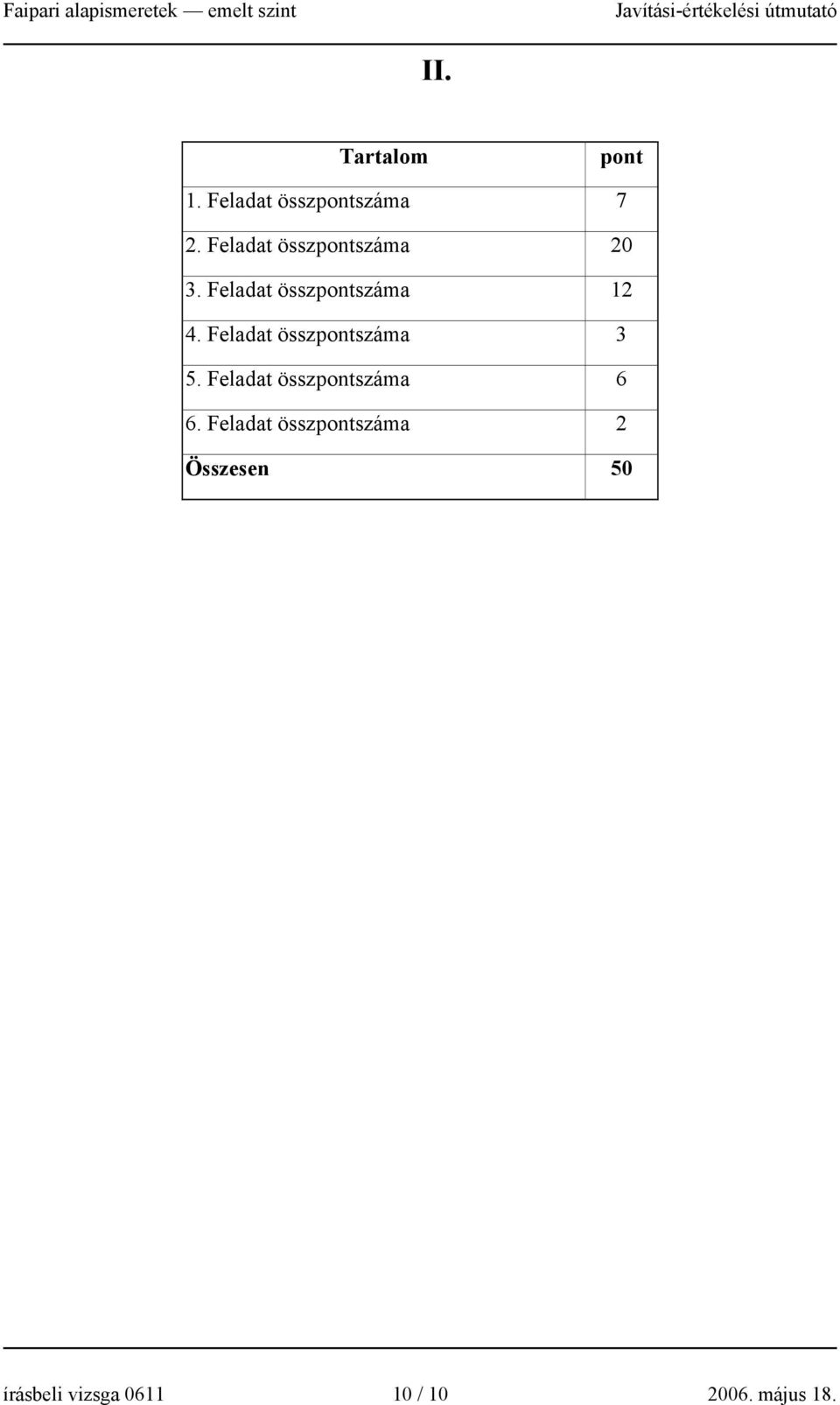

10 II. 1. Feladat összszáma 7 2. Feladat összszáma Feladat összszáma Feladat összszáma 3 5. Feladat összszáma 6 6. Feladat összszáma 2 Összesen 50 írásbeli vizsga / 10

Feladat összszáma 12 4. Feladat összszáma 3 5.
