1 KEMI KFT Jó terv = Jó ház Terv elemzése megépíthetőség szempontjából

2 Az eredeti elképzelés Főbb műszaki adatok: -Földszintes -Hagyományos alapozás -Vasbeton lemez fogadószint -Könnyűszerkezetes falszerkezet -Hagyományos fafödém -Hagyományos tetőszerkezet

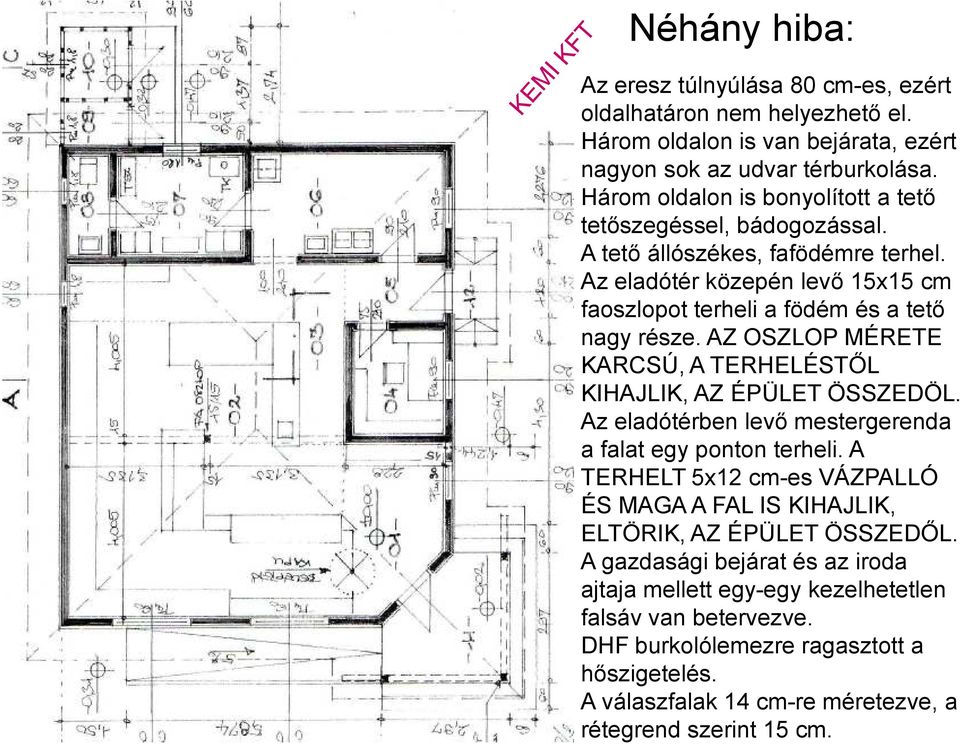

3 Néhány hiba: Az eresz túlnyúlása 80 cm-es, ezért oldalhatáron nem helyezhető el. Három oldalon is van bejárata, ezért nagyon sok az udvar térburkolása. Három oldalon is bonyolított a tető tetőszegéssel, bádogozással. A tető állószékes, fafödémre terhel. Az eladótér közepén levő 15x15 cm faoszlopot terheli a födém és a tető nagy része. AZ OSZLOP MÉRETE KARCSÚ, A TERHELÉSTŐL KIHAJLIK, AZ ÉPÜLET ÖSSZEDÖL. Az eladótérben levő mestergerenda a falat egy ponton terheli. A TERHELT 5x12 cm-es VÁZPALLÓ ÉS MAGA A FAL IS KIHAJLIK, ELTÖRIK, AZ ÉPÜLET ÖSSZEDŐL. A gazdasági bejárat és az iroda ajtaja mellett egy-egy kezelhetetlen falsáv van betervezve. DHF burkolólemezre ragasztott a hőszigetelés. A válaszfalak 14 cm-re méretezve, a rétegrend szerint 15 cm.

AZ OSZLOP MÉRETE KARCSÚ, A TERHELÉSTŐL KIHAJLIK, AZ ÉPÜLET ÖSSZEDÖL. Az eladótérben levő mestergerenda a falat egy ponton terheli.

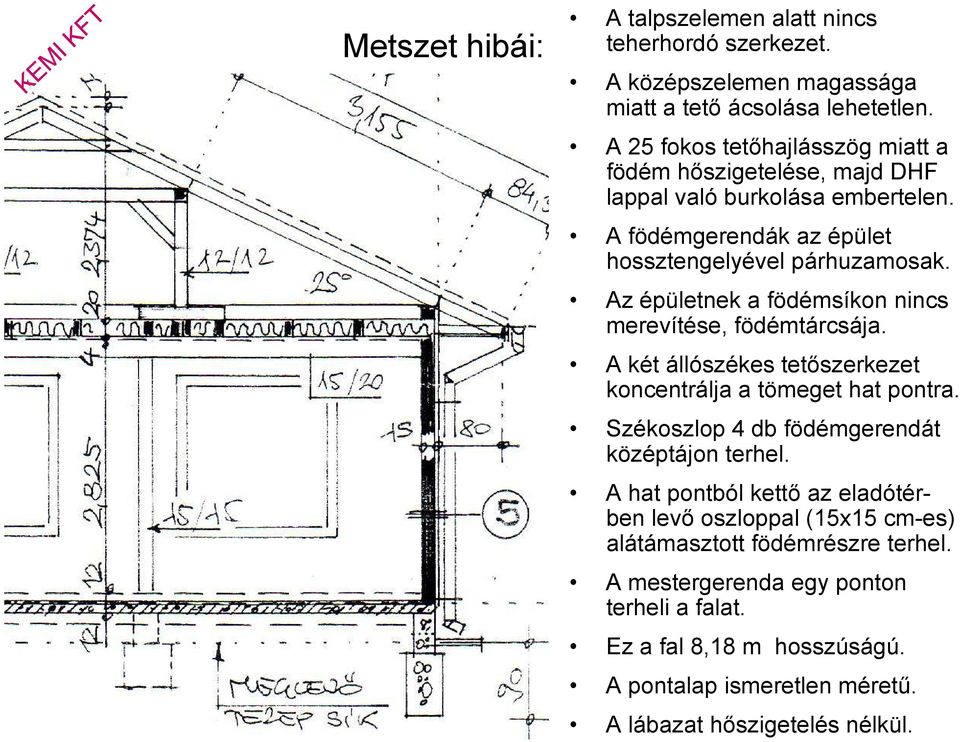

4 Metszet hibái: A talpszelemen alatt nincs teherhordó szerkezet. A középszelemen magassága miatt a tető ácsolása lehetetlen. A 25 fokos tetőhajlásszög miatt a födém hőszigetelése, majd DHF lappal való burkolása embertelen. A födémgerendák az épület hossztengelyével párhuzamosak. Az épületnek a födémsíkon nincs merevítése, födémtárcsája. A két állószékes tetőszerkezet koncentrálja a tömeget hat pontra. Székoszlop 4 db födémgerendát középtájon terhel. A hat pontból kettő az eladótérben levő oszloppal (15x15 cm-es) alátámasztott födémrészre terhel. A mestergerenda egy ponton terheli a falat. Ez a fal 8,18 m hosszúságú. A pontalap ismeretlen méretű. A lábazat hőszigetelés nélkül.

Az épületnek a födémsíkon nincs merevítése, födémtárcsája. A két állószékes tetőszerkezet koncentrálja a tömeget hat pontra.

5 Terv javítása azonos tartalommal:

6 Javítás-módosítás: Gazdasági bejárat egy oldalra, egy fedés alá hozatala a göngyöleg- és kukatárolóval. Ezáltal csökken az udvari burkolat mennyisége, egyszerűsödik a fedése, bádogozása, a fedés alatti pakolás két oldalról is biztosítható. A födém alátámasztása három oszloppal és két válaszfallal. Az oszlopok a tetőgerinc alatt, így a székállások közvetlenül őket terhelik. A födémgerendák az eladótér első részében és a gazdasági bejárat traktusában az épület hosszával párhuzamosak, míg a középső traktusban merőlegesek. A két szélső traktusban a födémgerenda fiókgerendázatúak, hogy a szarufákat fogadják. Az eladótér hosszanti fala pengefallal merevített.

A födém alátámasztása három oszloppal és két válaszfallal. Az oszlopok a tetőgerinc alatt, így a székállások közvetlenül őket terhelik.

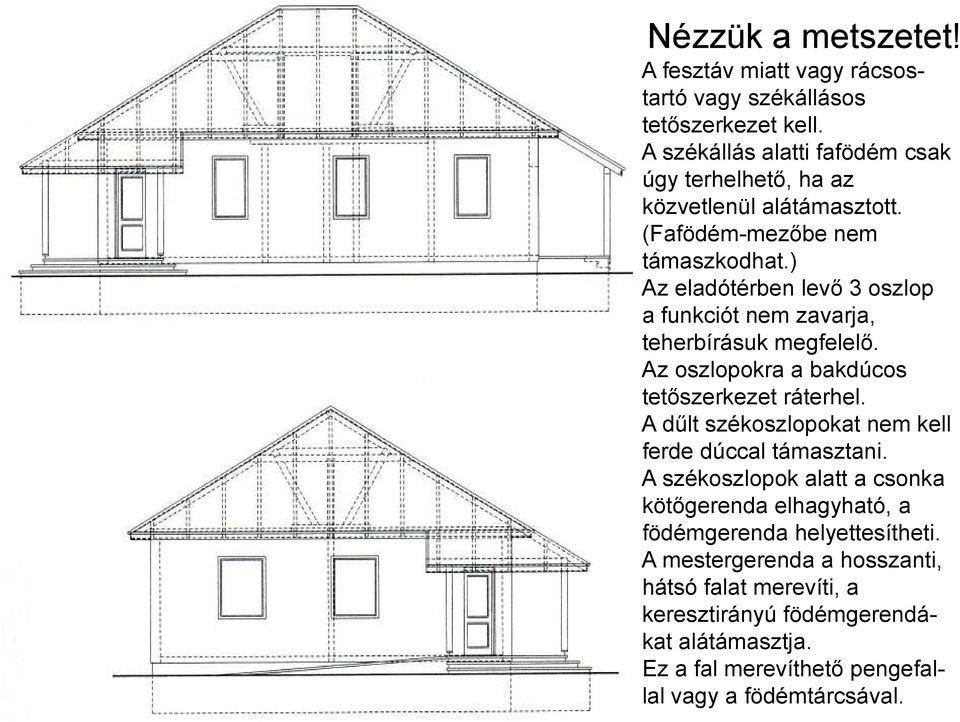

7 Nézzük a metszetet! A fesztáv miatt vagy rácsostartó vagy székállásos tetőszerkezet kell. A székállás alatti fafödém csak úgy terhelhető, ha az közvetlenül alátámasztott. (Fafödém-mezőbe nem támaszkodhat.) Az eladótérben levő 3 oszlop a funkciót nem zavarja, teherbírásuk megfelelő. Az oszlopokra a bakdúcos tetőszerkezet ráterhel. A dűlt székoszlopokat nem kell ferde dúccal támasztani. A székoszlopok alatt a csonka kötőgerenda elhagyható, a födémgerenda helyettesítheti. A mestergerenda a hosszanti, hátsó falat merevíti, a keresztirányú födémgerendákat alátámasztja. Ez a fal merevíthető pengefallal vagy a födémtárcsával.

) Az eladótérben levő 3 oszlop a funkciót nem zavarja, teherbírásuk megfelelő. Az oszlopokra a bakdúcos tetőszerkezet ráterhel.

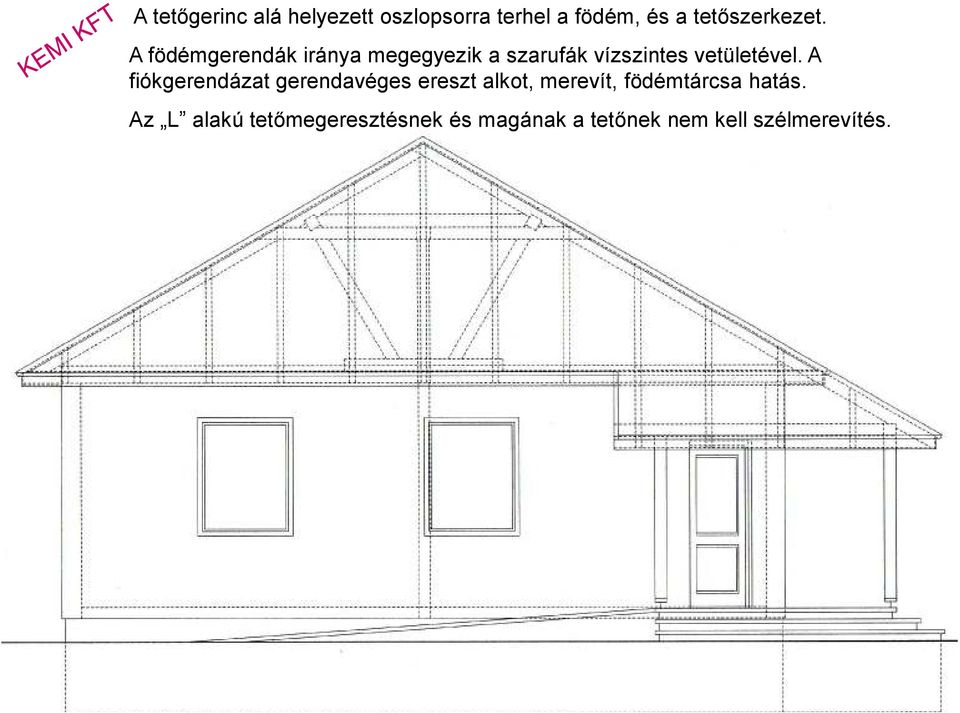

8 A tetőgerinc alá helyezett oszlopsorra terhel a födém, és a tetőszerkezet. A födémgerendák iránya megegyezik a szarufák vízszintes vetületével. A fiókgerendázat gerendavéges ereszt alkot, merevít, födémtárcsa hatás. Az L alakú tetőmegeresztésnek és magának a tetőnek nem kell szélmerevítés.

A födémgerendák iránya megegyezik a szarufák vízszintes vetületével.

9 Körítőfal rétegrendje: 2,5 mm nemesvakolat + üvegszövetes alap 50 mm kőzetgyapot hőszigetelő lemez 15 mm DHF burkolólemez / hőszigetelő lemez 45/120 mm-es függőleges vázfa 15 mm OSB burkolólemez 27/60 mm kiegyenlítő léc, közte hőszigetelés 12,5 mm gipszkarton burkolat

hőszigetelő lemez 45/120 mm-es függőleges vázfa 15 mm OSB

10 Lábazat kialakítása: kettős pallósor (alsó koszorú) ál-lapolással toldva, az alsó vagy mindkettő fogadószinthez rögzítve, ill. egymáshoz szegezve. A felső pallóhoz szegezett a függőleges vázfa. Falsaroknál három függőleges vázfa a burkolat fogadására, illetve a csatlakozó két fal egymáshoz rögzítésére.

A felső pallóhoz szegezett a függőleges vázfa.

11 Falsarok felső kialakítása: Kettős pallósor, mely az épület koszorúja. Az alsóhoz szegezéssel kapcsolódnak a függőleges vázfa elemek (utóbbi bütüjébe). A két pallósor egymáshoz rögzített, falsaroknál, válaszfal csatlakozásoknál ál-lapolással toldott. A függőleges vázfák, illetve a falak merevítése történhet burkolólemezzel, szélszalaggal vagy andrásolással. A függőleges vázfák tengelyosztása 62,5 mm, ha a fal burkolólemezzel merevített (keretszerkezet), egyéb esetben 41,7 cm.

A két pallósor egymáshoz rögzített, falsaroknál, válaszfal csatlakozásoknál ál-lapolással toldott.

12 Körítőfal és válaszfal csatlakozása: Körítőfal kettős pallósora megszakítás nélküli, tompa illesztéssel csatlakozik a válaszfalé. Utóbbi szintén dűbelezéssel rögzített. A felső pallóhoz szegezéssel kapcsolódnak a függőleges vázfa elemek (utóbbi bütüjébe). A függőleges vázfák, illetve a falak merevítése történhet burkolólemezzel, szélszalaggal vagy andrásolással. A függőleges vázfák tengelyosztása 62,5 mm, ha a fal burkolólemezzel merevített (keretszerkezet), egyéb esetben 41,7 cm.

A felső pallóhoz szegezéssel kapcsolódnak a függőleges vázfa elemek (utóbbi bütüjébe).

13 Körítőfal és válaszfal felső csatlakozása:

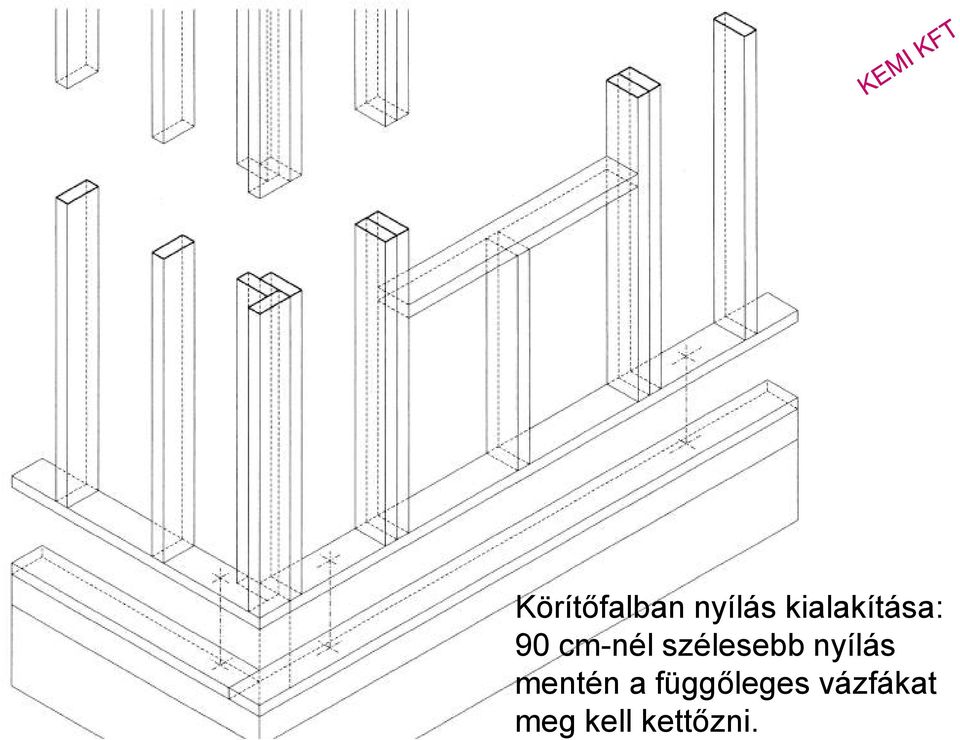

14 Körítőfalban nyílás kialakítása: 90 cm-nél szélesebb nyílás mentén a függőleges vázfákat meg kell kettőzni.

15 Körítőfalban nyílás kialakítása: 90 cm-nél szélesebb nyílás mentén a függőleges vázfákat meg kell kettőzni. Az áthidaló készülhet kettős fekvő pallóval és kiegészítő betéttel, vagy álló pallókkal.

16 A falakat maximum 2,0 m-enként rögzíteni kell a fogadószinthez. Síkbeli merevséget burkolólemezzel vagy egyéb módon biztosítani kell. A falat maximum 6,0 m-enként merevíteni kell csatlakozó fallal, vagy a fal síkbeli megtörésével. Ez a falhossz födémtárcsával növelhető.

kell. A falat maximum 6,0 m-enként merevíteni kell csatlakozó

17 Tradíciós kialakítás:

18 Tradíciós kialakítás:

19 Tradíciós kialakítás:

20 Teherhordó szerkezetek

21 Födémgerendák kiosztása

22 Födémgerendák kiosztása

23 Födémgerendák kiosztása

24 Főtartó és a tetőszerkezet csonka kötőgerendái

25 Teherhordó szerkezet, födémgerendázat és a szarufák

26 Födém fiókgerendázata és a koszorú pallósor

27 Födém fiókgerendázatára ültetett szarufák

28 Gerendavéges eresz kialakítása

29 Gerendavéges eresz kialakítása sárgerendával és áthidalás álló pallóval

30 Gerendavéges eresz kialakítása sárgerendával és áthidalás álló pallóval

31 Rácsos-tartóval kialakított tetőszerkezet

32 Rácsos-tartóval kialakított tetőszerkezet A födémgerendák és a szarufák 7,5/15 cm-esek, a rúdelemek 45/150 mm. A rúdelem szegezettcsavarozott.

33 Rácsos-tartóval kialakított tetőszerkezethez szükséges födémgerenda kiosztás

34 Rácsos-tartóval kialakított tetőszerkezethez szükséges födémgerenda kiosztás födémtárcsát alkot, így a hátsó hosszanti fal merevítése nem szükséges

35 Rácsos-tartóval kialakított tetőszerkezet Hagyományos, fiókgerendás, bakdúcos fedélszerkezet, a főállást megtámasztó dúcokkal

36 Szeglemezes rácsos-tartók
