Egy főállás keresztmetszete
|
|
- Valéria Gulyás
- 8 évvel ezelőtt
- Látták:
Átírás
1 Pápai Nagytemplom Pápa város nevezetességei közé tartozik a Szent István Plébánia Templom. A helyiek által katolikus nagytemplom nevezett templomot 1774-ben gróf Eszterházy Károly egri püspök, pápai földesúr költségén kezdtek el építeni, Fellner Jakab uradalmi építész tervei alapján. Fellner halála után az építkezést Grossmann József vezette. A templom 15 év alatt épült fel. A templomot nagy méretei miatt szokták csarnoktemplomnak is nevezni, amely már nem teljesen a barokk túldíszített stílusában, de annak jegyeit még erősen magán viseli. Az építkezéskor a templom már a klasszicizmus felé hajló barokkban, úgynevezett copf stílusban épült meg. A templom méreteit tekintve óriási, a Dunántúl legnagyobb hatású épülettömbje: hossza 42 méter, szélessége 22 méter, belső tere 24 méter magas. A két torony magassága eléri a 72 métert. A tornyok gyönyörű, rézborítású összetett sisakokban végződnek.

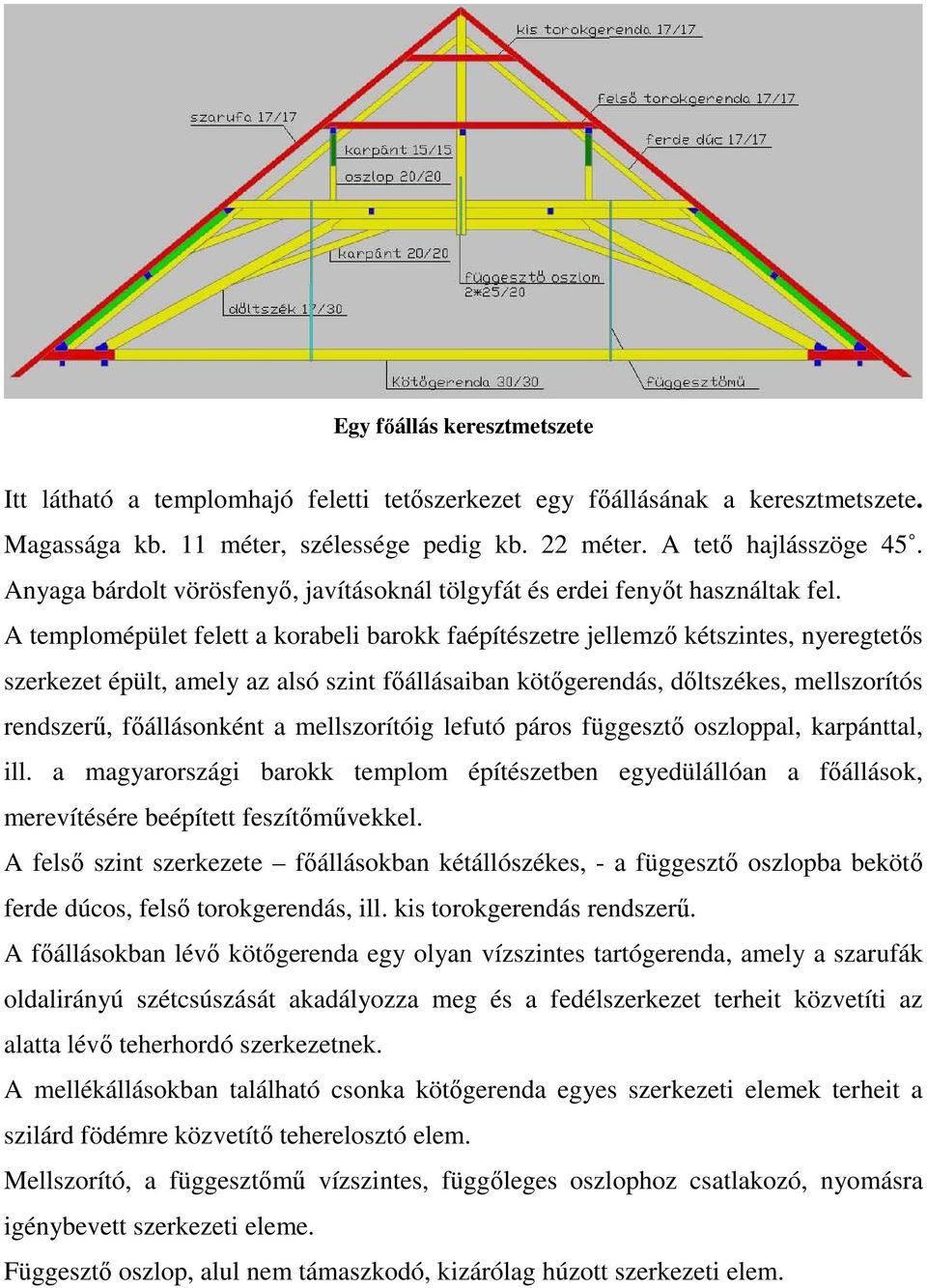

2 Egy főállás keresztmetszete Itt látható a templomhajó feletti tetőszerkezet egy főállásának a keresztmetszete. Magassága kb. 11 méter, szélessége pedig kb. 22 méter. A tető hajlásszöge 45. Anyaga bárdolt vörösfenyő, javításoknál tölgyfát és erdei fenyőt használtak fel. A templomépület felett a korabeli barokk faépítészetre jellemző kétszintes, nyeregtetős szerkezet épült, amely az alsó szint főállásaiban kötőgerendás, dőltszékes, mellszorítós rendszerű, főállásonként a mellszorítóig lefutó páros függesztő oszloppal, karpánttal, ill. a magyarországi barokk templom építészetben egyedülállóan a főállások, merevítésére beépített feszítőművekkel. A felső szint szerkezete főállásokban kétállószékes, - a függesztő oszlopba bekötő ferde dúcos, felső torokgerendás, ill. kis torokgerendás rendszerű. A főállásokban lévő kötőgerenda egy olyan vízszintes tartógerenda, amely a szarufák oldalirányú szétcsúszását akadályozza meg és a fedélszerkezet terheit közvetíti az alatta lévő teherhordó szerkezetnek. A mellékállásokban található csonka kötőgerenda egyes szerkezeti elemek terheit a szilárd födémre közvetítő teherelosztó elem. Mellszorító, a függesztőmű vízszintes, függőleges oszlophoz csatlakozó, nyomásra igénybevett szerkezeti eleme. Függesztő oszlop, alul nem támaszkodó, kizárólag húzott szerkezeti elem.
3 modell Képen látható sárga színnel egy főállás, piros színnel pedig egy mellékállás. Minden 5- ik állás főállás, az állások távolsága 90 cm. A tetőszerkezet hosszanti merevítését az alsó szinten kettőzött alsó ötszögletű felső ötszögletű gerenda (talp-fejgerenda) a főállások közötti szelemenek, szélrácsok és a torokgerenda sor alatt két oldalt végig futó hosszanti merevítő gerendák biztosítják. A felső állószékes szint hosszanti merevítését az oszlopokhoz kikönyökölt székszelemen biztosítja. A templomhajó és a kisebb fesztávú szentély feletti nyeregtetős szerkezet végén a szentély felett kontyolt. A két torony közötti tetőszakaszon a templomhajó tetőszerkezetétől független barokk jellegű a főállásokban kötőgerendás, függesztő oszloppal kombinált nyeregtetős szerkezet, a torony melletti un. hózugokban kis félnyeregtetővel egészül ki. Az építés idején jó minőségű faanyagból megépített tetőszerkezeten több, nagyobb mértékű beavatkozás, javítás, megerősítés készült. A beavatkozások két területre irányultak: egyrészt a biológiai károsodást szenvedett szerkezeti elemek, csomópontok részleges cseréjére, kiváltására, megerősítésére; másrészt a tetőszerkezet lassú alakváltozásának megakadályozására.

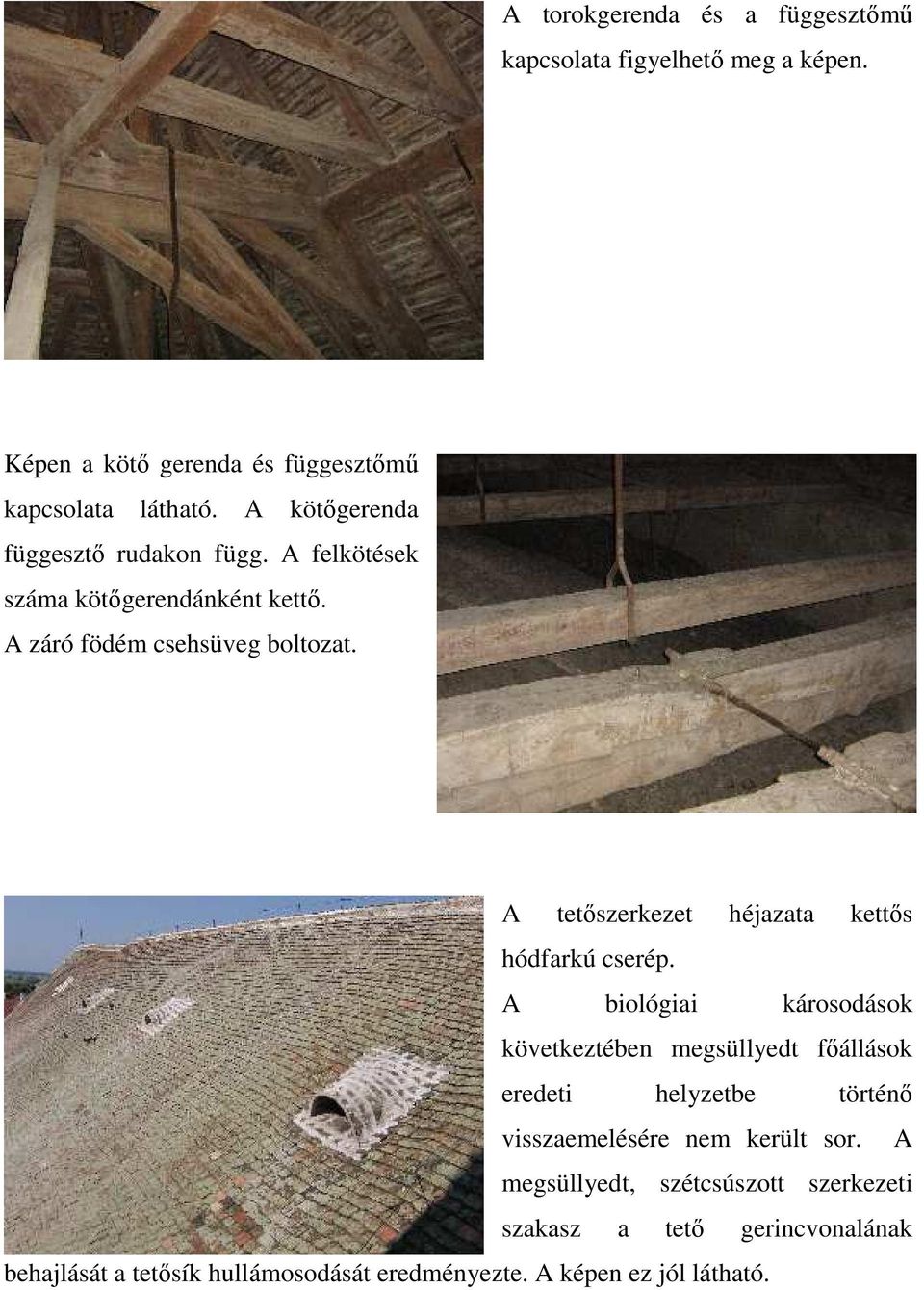

4 A torokgerenda és a függesztőmű kapcsolata figyelhető meg a képen. Képen a kötő gerenda és függesztőmű kapcsolata látható. A kötőgerenda függesztő rudakon függ. A felkötések száma kötőgerendánként kettő. A záró födém csehsüveg boltozat. A tetőszerkezet héjazata kettős hódfarkú cserép. A biológiai károsodások következtében megsüllyedt főállások eredeti helyzetbe történő visszaemelésére nem került sor. A megsüllyedt, szétcsúszott szerkezeti szakasz a tető gerincvonalának behajlását a tetősík hullámosodását eredményezte. A képen ez jól látható.

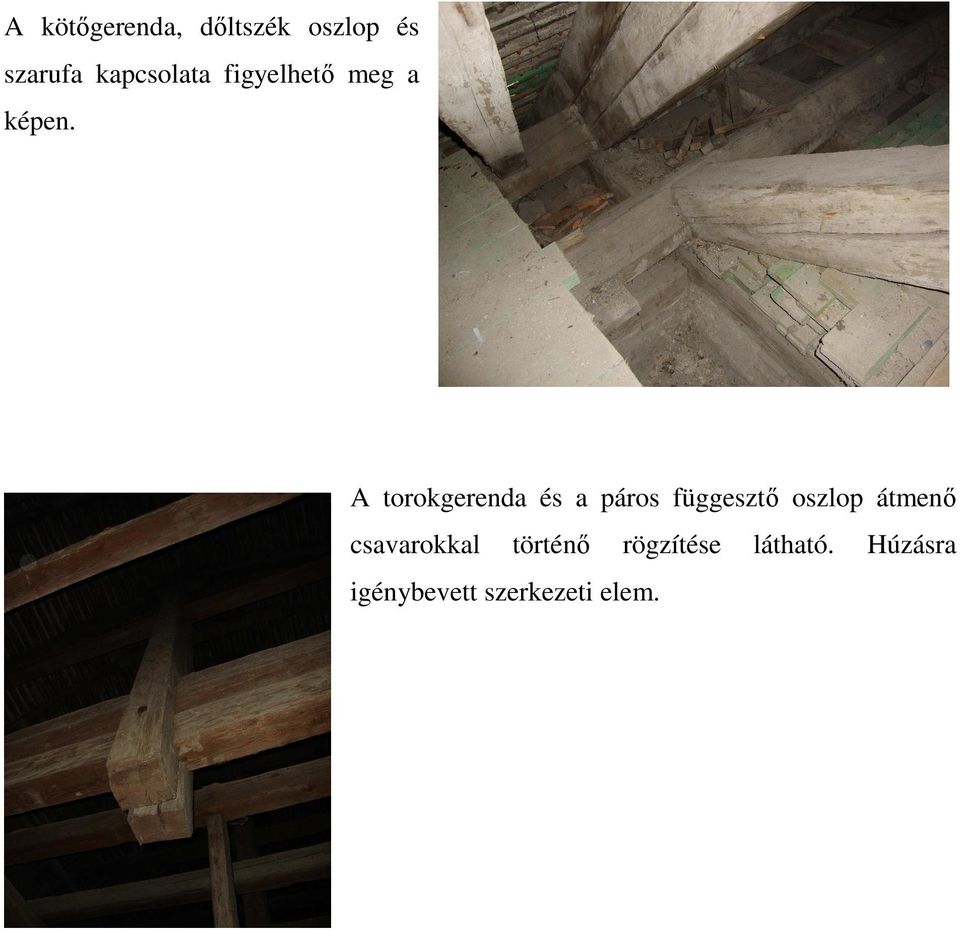

5 A kötőgerenda, dőltszék oszlop és szarufa kapcsolata figyelhető meg a képen. A torokgerenda és a páros függesztő oszlop átmenő csavarokkal történő rögzítése igénybevett szerkezeti elem. látható. Húzásra
