1 F O T Ó D O K U M E N T Á C I Ó 1088 BUDAPEST, BRÓDY SÁNDOR U. 15. Hrsz.: 36623, A jelű főépület műemléki törzsszám: UDVARI B ÉS C JELŰ ÉPÜLETSZÁRNYAK, A TELKEN ÁLLÓ KISZOLGÁLÓ ÉPÜLETEK, VALAMINT AZ ÉRINTETT KÖZMŰVEK BONTÁSA ÖRÖKSÉGVÉDELMI BONTÁSI KIVITELI TERVE ÉPÍTÉSZETI TERVFEJEZET Budapest, február

2 Képjegyzék: 1. Utcai homlokzat északkeletről 2. Kapualj 3. Az udvar látványa a kapualjból 4. B és C épületek látványa az A ép. emeleti tornácáról 5. B és C épületek látványa a Szentkirályi utca felől 6. B épület csatlakozása A épülethez 7. A ép. tornác-födém és B ép. csatlakozása 8. B ép. tető-beharapása A ép. falvégébe 9. A ép. melléklépcsőháza a B.F.4 lakás bejáratával 10. B.F.4 lakás nyílása A és B épület között 11. B.I.21 lakás bejárata A ép. melléklépcsőházának félszinti pihenőjéről 12. B épület homlokzata 13. Eredeti ki-benyíló ablak B ép. emeleti szintjén 14. B ép. középső szakasza szerkezeti repedéssel, átalakított/új ablakokkal 15. B épület lépcsőháza 16. B.F.6 lakás bejárata a lépcsőházból, eredeti ajtóval 17. B épület lépcsőháza a félszinti pihenőről 18. B épület lépcsőház emeleti szintje 19. B.F.4 lakás konyha hátfala nagyméretű kéménytesttel 20. B:F.4 lakás konyhája az udvar felé nézve 21. B.F.4 lakás hevederívekre támaszkodó csehsüveg boltozatos szobája 22. B.F.5 lakás fürdőszoba hátfala nagyméretű kéménytesttel 23. B.F.5 lakás hevederívekre támaszkodó csehsüveg boltozatos szobája 24. B.F.6 lakás fürdőszoba, a hátfal előtt külön boltozati mezővel 25. B.F.6 lakás hevederívekre támaszkodó csehsüveg boltozatos szobája 26. B.F.6 lakás eredeti belső ablaka 27. B.I.21 lakás konyhája eredeti külső-belső ablakkal 28. B.I.21 lakás kamra eredeti ajtaja 29. B.I.21 lakás eredeti kemence-füstölő 30. B.I.21 lakás kamra kemence-füstölő felőli fala 31. B.I.21 lakás síkmennyezetes helyisége eredeti ablakokkal 32. B.I.22 lakásban eredeti kéménytest átépítve 33. B.I.23 lakás teljesen átalakítva 34. A és B ép. közös padlásfeljárója 35. B ép. padlás fedélszerkezettel összeépített tűzfala 36. B ép. fedélszerkezete, 3 állószékes félnyeregtető 37. A és B ép. csatlakozása, A ép. udvari hosszfalát lezáró falfüllel 38. A ép. falsarka(?) a hátfalnál kőből 39. A és B ép. közötti, többször átépített végfal, A ép. oromfalát kiváltó páros fagerendával 40. C épület homlokzata 41. Eredeti ki-benyíló ablak C ép. homlokzatán 42. C ép. lépcsőházi nyílás töredékes vakolatkereteléssel 43. C ép. lépcsőház 44. C ép. lépcsőház fszt-i előtér eredeti kőburkolat-maradványa 45. C ép. lépcsőház I. emeleti pihenője 46. C ép. lépcsőház II. emeleti pihenőről nyíló padlásajtó 47. C ép. pinceajtó 48. C ép. pincelejárat 49. C ép. kosáríves boltozat pince felett 50. Fiókboltozat a pincében Z -szellőzővel 51. C ép. pince részlete 52. C ép. pince részlete 53. C.F.7 lakás hevederívekre támaszkodó csehsüveg boltozatos szobája 54. C.F.8 lakás hevederívekre támaszkodó csehsüveg boltozatos szobája

3 55. C.I.24 I. emeleti sík födémes helyisége 56. C.I.25 lakás eredeti bejárati ajtaja 57. C.I.25 lakás eredeti belső ajtó 58. C.I.25 lakás eredeti ablaka 59. C.I.25 lakás ablakának részlete diópánt 60. C.I.25 lakás ablakának részlete kettős félfordító 61. C.I.25 lakás ablakának részlete gomb 62. C.II.27 lakás sík födémes helyisége 63. C.II.27 lakás eredeti bejárati ajtaja 64. C.II.27 lakás eredeti ablaka 65. C ép. padlásfeljáró 66. C ép. szomszéd felőli tűzfal kéményelhúzásokkal 67. C ép. bakdúcos fedélszerkezete 68. B ép. kéménymagasítás szűkítéssel 69. Szomszéddal összefalazott kémény és kéményfej 70. Szomszédos épületekkel összefalazott kéménymagasítások 71. Tároló 72. Tároló csatlakozása a Szentkirályi u. 26-on álló épülettel, külön falazattal 73. Tároló hátfalához csatlakozó gépkocsi beálló külön falazat nélkül 74. G-1 gépkocsitároló 75. G-1 gépkocsitároló kerítésfalra ülő hátfala 76. G-1 gépkocsitároló hátfala a a kerítésfalra építve, acélcsőből készült födémmel 77. G-2 gépkocsitároló 78. G-2 gépkocsitároló déli oldali helyisége 79. Bródy S. u. 17. udvarának G-2 gépkocsitárolóhoz csatlakozó kerítésfala 80. B-1 gépkocsi-beálló 81. B-1 gépkocsi-beálló kerítésfaltól független acélszerkezete 82. B-2, B-3, B-4 könnyűszerkezetes gépkocsitárolók 83. Alacsony igényszintű B-2 gépkocsitároló 84. Alacsony igényszintű B-3 gépkocsitároló 85. Alacsony igényszintű B-4 gépkocsitároló 86. Alacsony igényszintű B-5 gépkocsitároló

4 1. Bródy S. u. 15. utcai homlokzat északkeletről 2. Kapualj 3. Az udvar látványa a kapualj felől

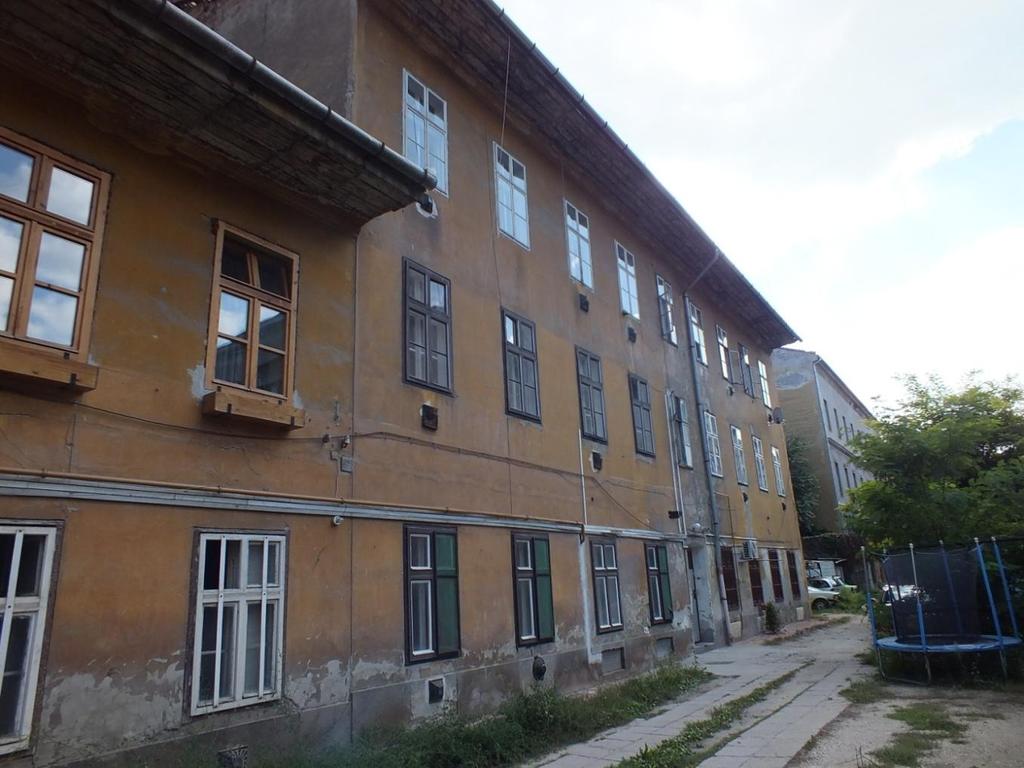

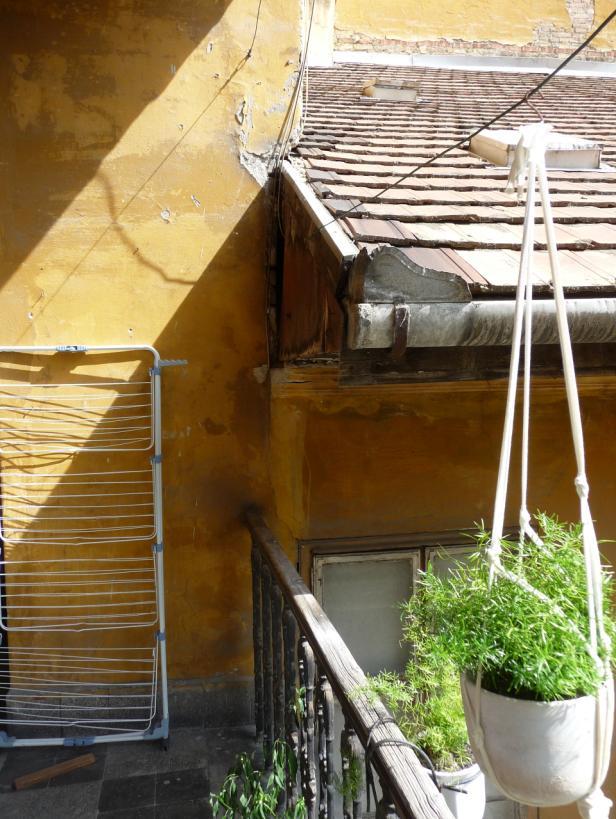

5 4. B és C épületek látványa az A ép. emeleti tornácáról 5. B és C épületek látványa a Szentkirályi utca felől

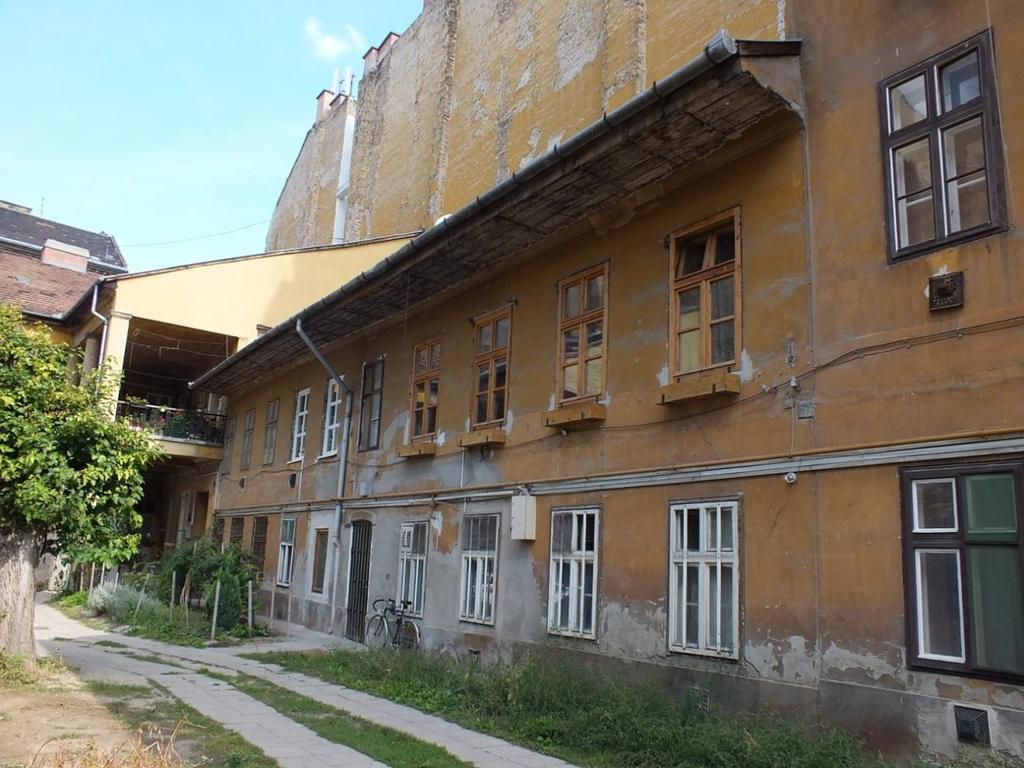

6 6. B épület csatlakozása A épülethez 7. A ép. tornác-födém és B.ép. csatlakozása 8. B. ép. középső szakasza szerkezeti repedéssel, átalakított/új ablakokkal

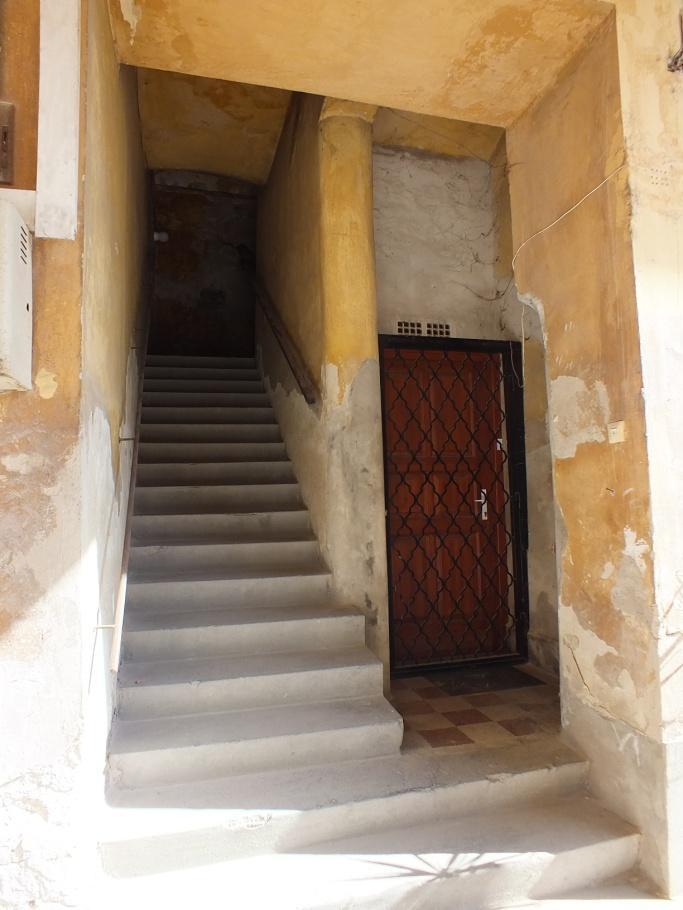

7 9. A ép. melléklépcsőháza a B.F.4 lakás bejáratával 10. B.F.4 lakás nyílása A és B ép. között 11. B.I.21 lakás bejárata az A ép. melléklépcsőházának közbenső pihenőjéről

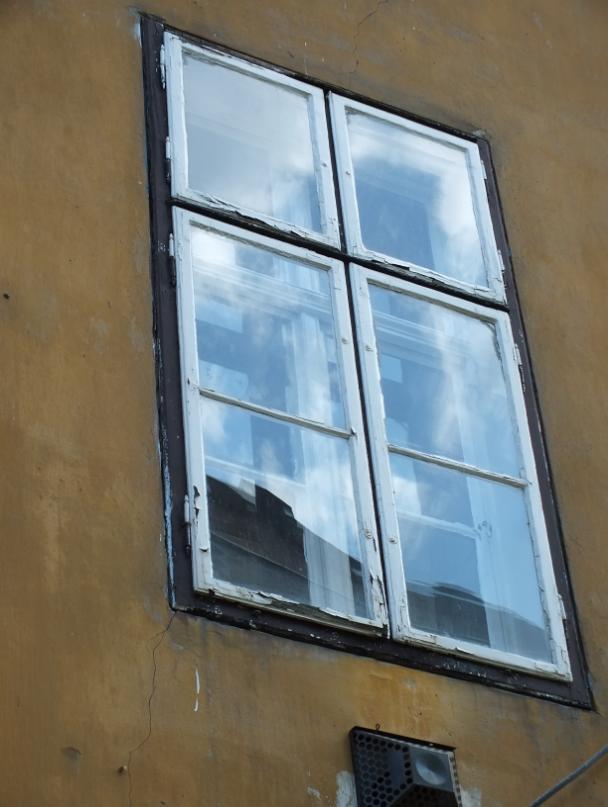

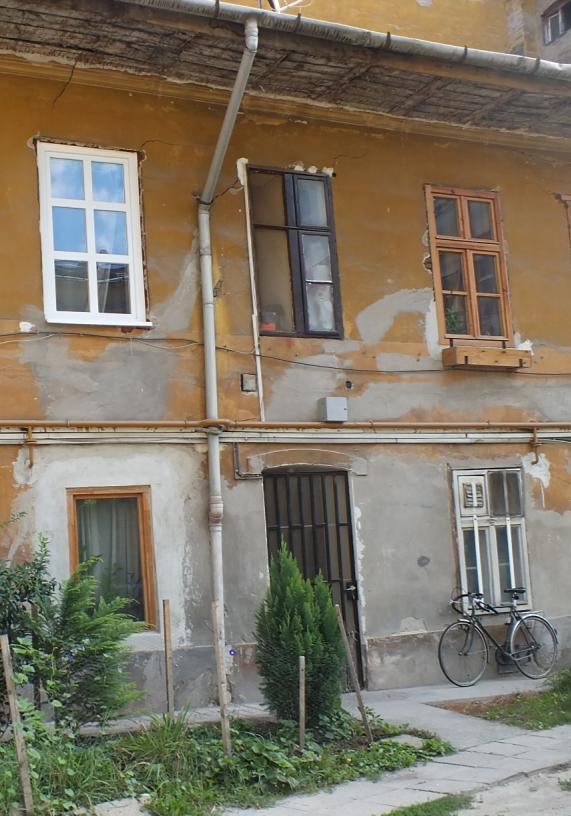

8 12. B épület homlokzata 13. Eredeti ki-benyíló ablak B ép. emeleti szintjén 14. B. ép. középső szakasza szerkezeti repedéssel, átalakított/új ablakokkal

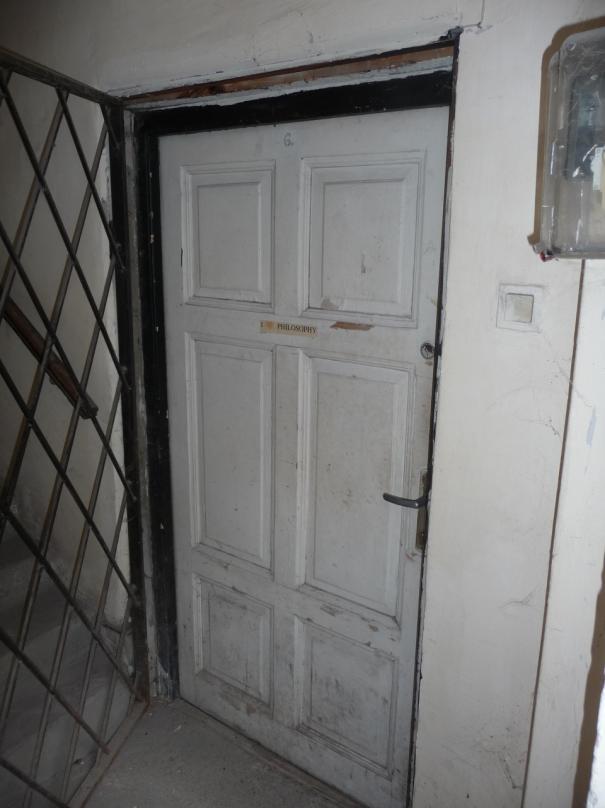

9 15. B épület lépcsőháza 16. B.F.6 lakás bejárata a lépcsőházból eredeti ajtóval 17. B épület lépcsőháza a félszinti pihenőről 18. B épület lépcsőház emeleti szuintje

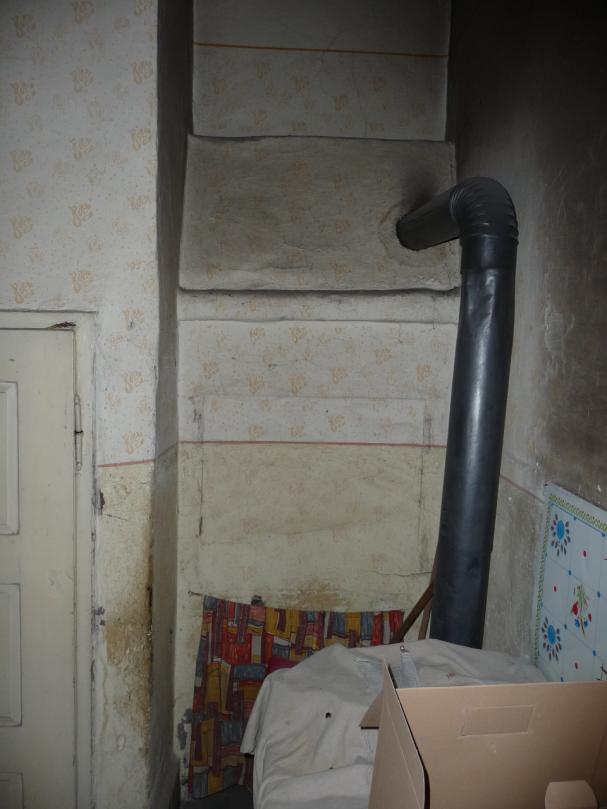

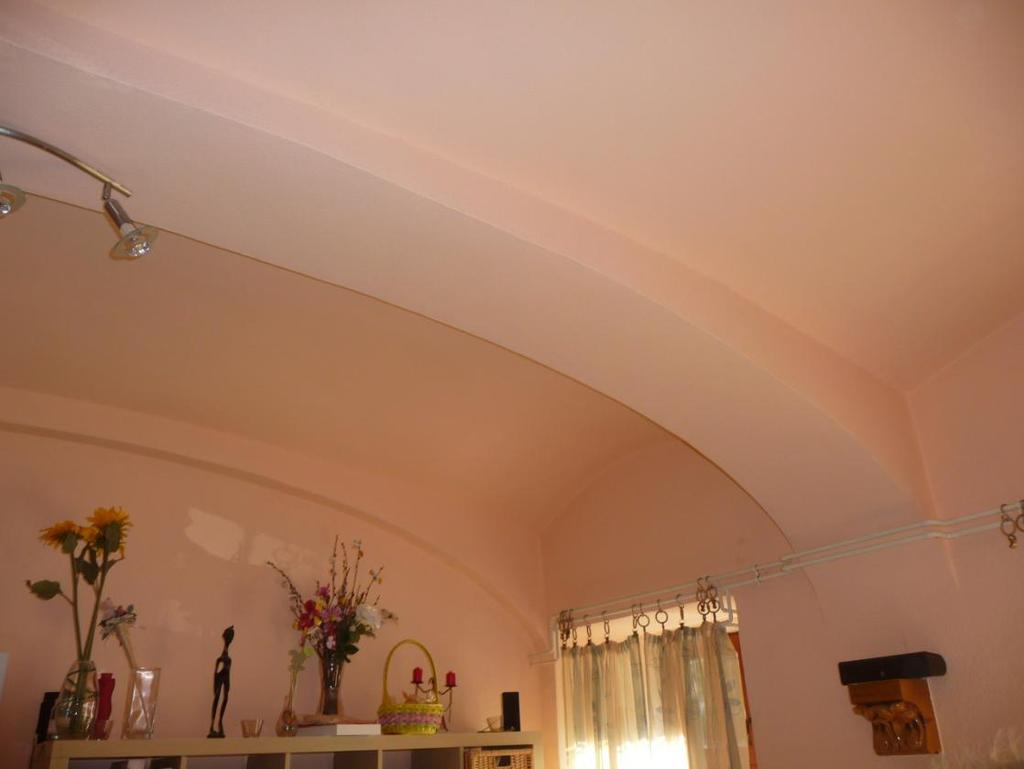

10 19. B.F.4 lakás konyha hátfala 20. B.F.4 lakás konyhája az udvar felé nézve nagyméretű kéménytesttel 21. B.F.4 lakás hevederívekre támaszkodó csehsüveg boltozatos helyisége

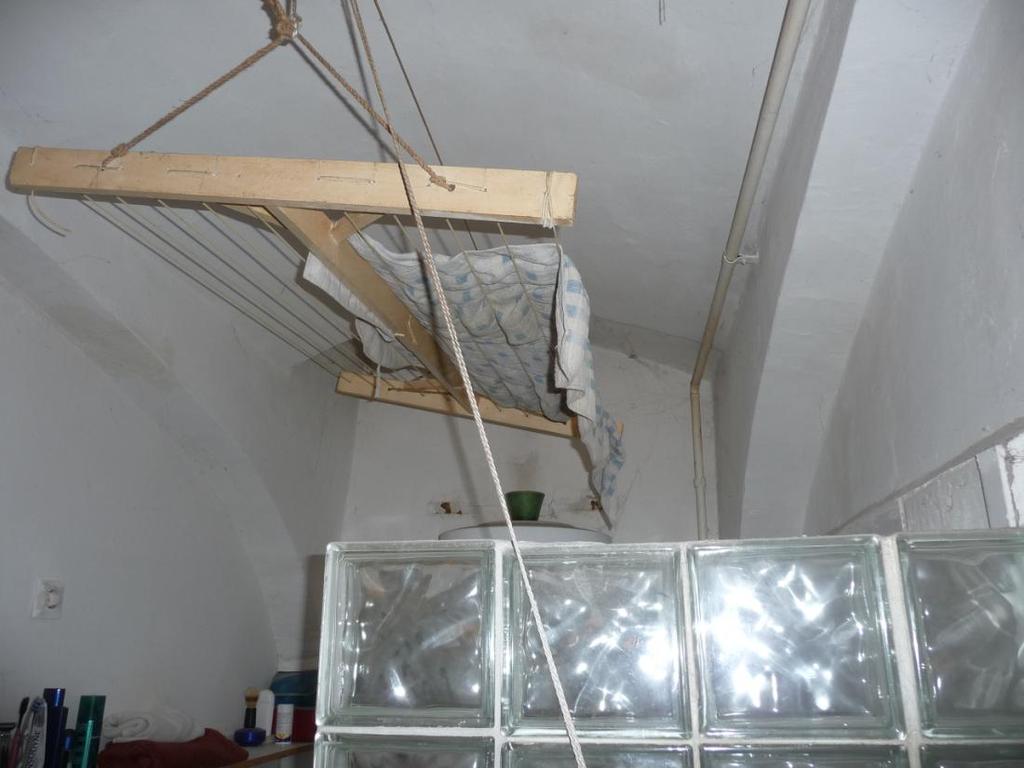

11 22. B.F.5 lakás fürdőszoba hátfala a nagyméretű kéménytesttel 23. B.F.5 lakás hevederívekre támaszkodó csehsüveg boltozatos helyisége

12 24. B.F.6 lakás fürdőszobája a hátfal előtt külön boltozati mezővel 25. B.F.6 lakás hevederívekre támaszkodó, 26. B.F.6 lakás eredeti belső ablaka csehsüveg boltozatos szobája

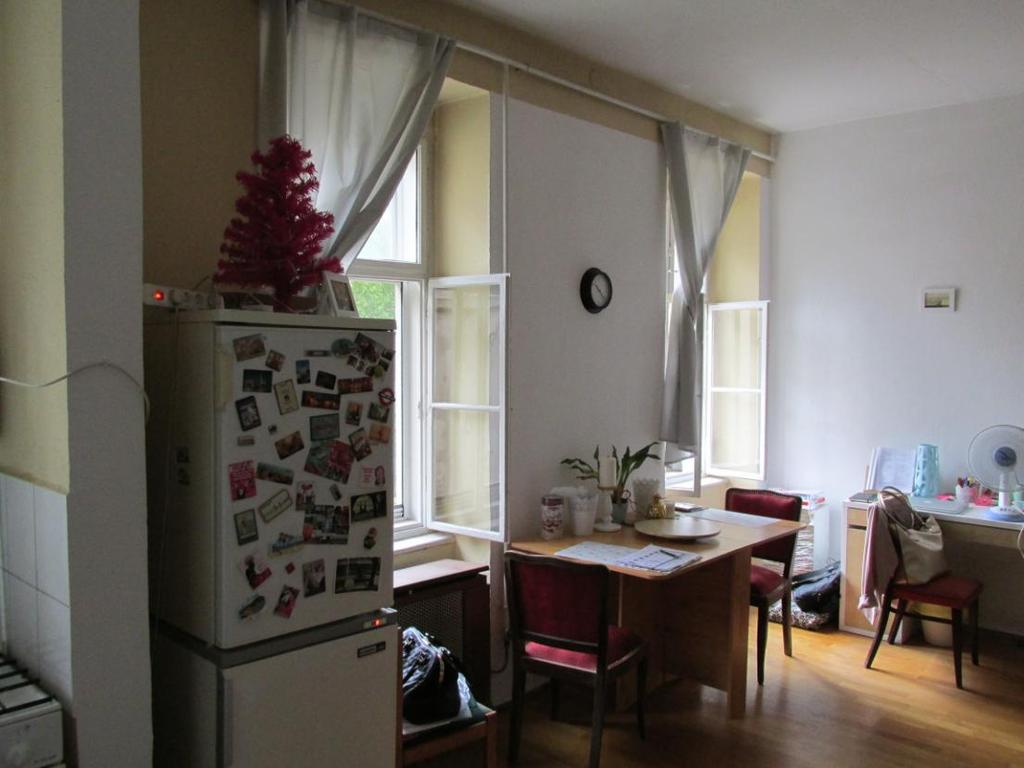

13 27. B.I.21 lakás konyhája 28. B.I. 21 lakás kamra eredeti ajtaja eredeti külső-belső ablakkal 29. B.I.21 lakás eredeti kemence-füstölő 30. B.I.21 lakás kamra kemence-füstölő felőli fala

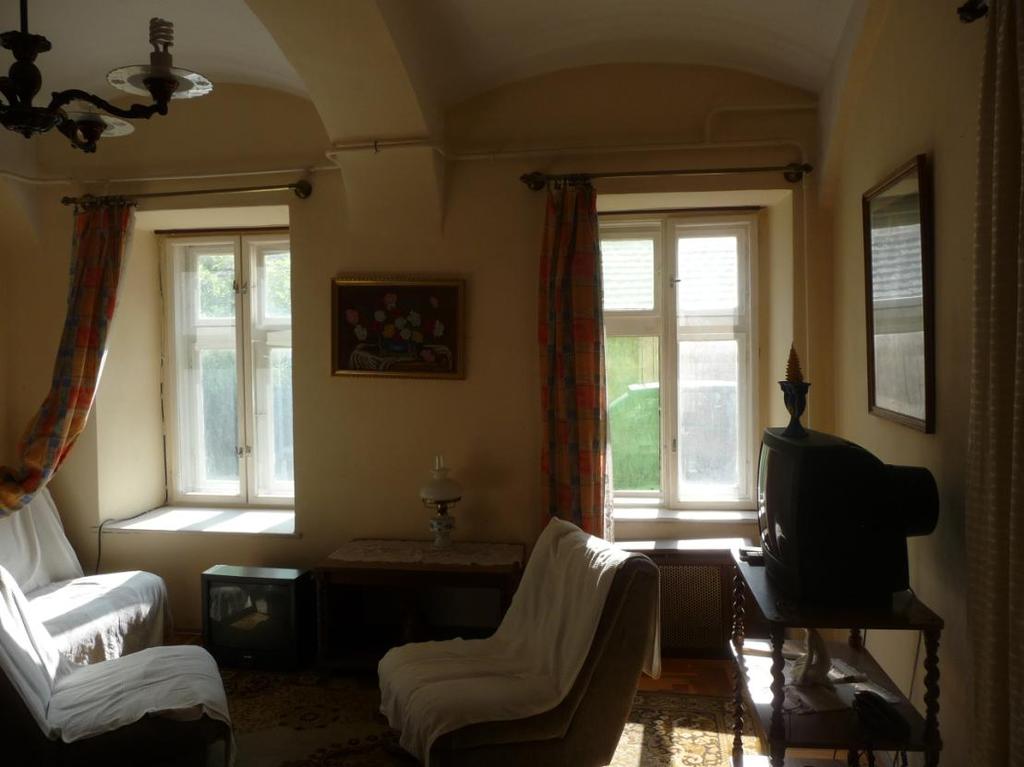

14 31. B.I.21 lakás síkmennyezetes szobája eredeti ablakokkal és az A ép. felőli sarokban falvastagság-váltással 32. B.I.22 lakásban 33. B.I.23 lakás teljesen átalakítva eredeti kéménytest átépítve

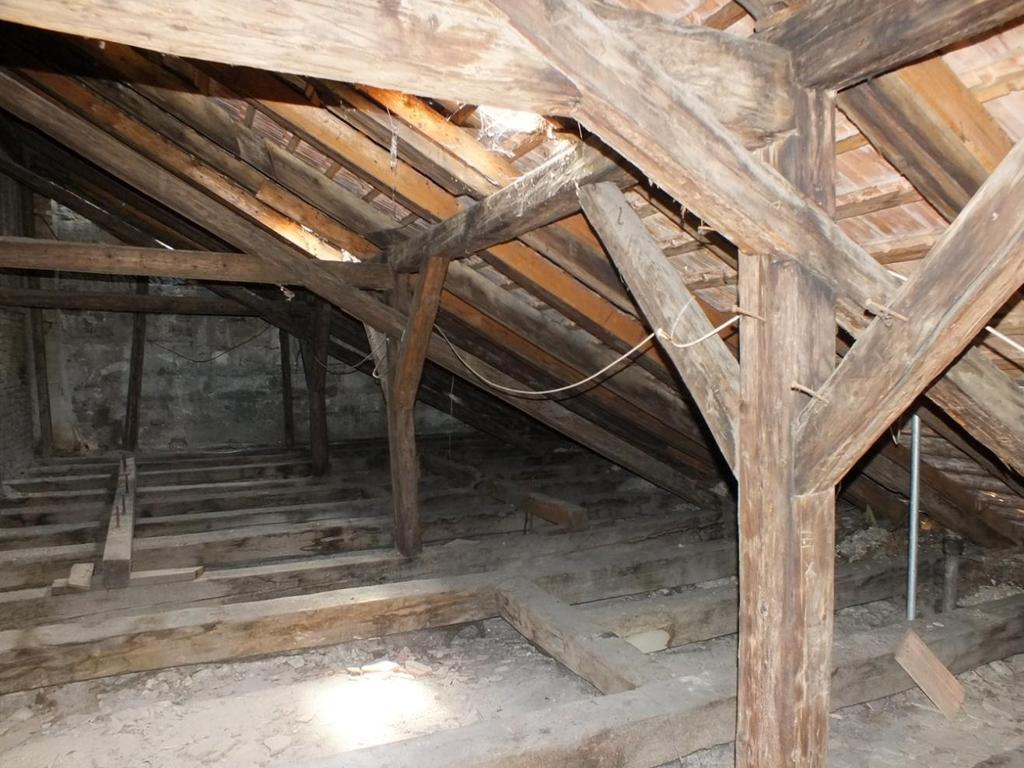

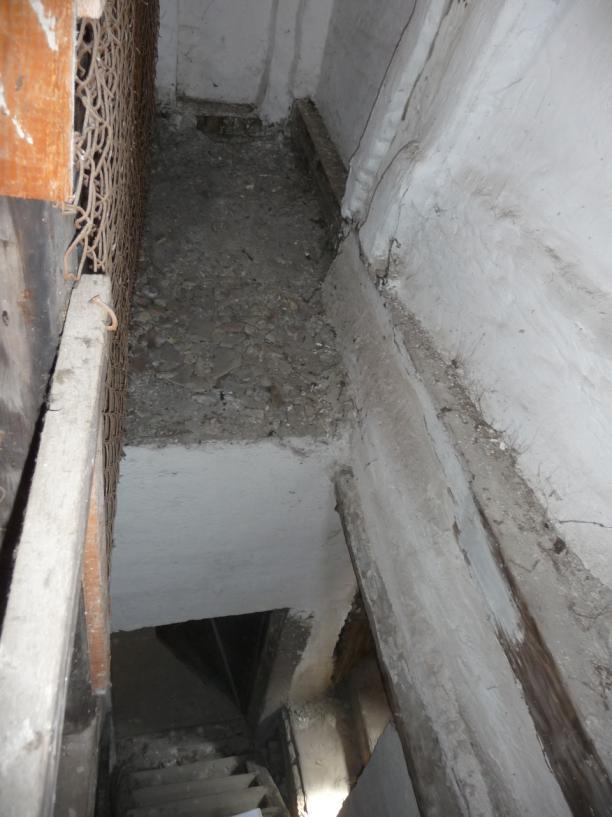

15 34. A és B ép. közös padlásfeljárója 35. B ép. padlás fedélszerkezettel összeépített tűzfala 36. B ép. fedélszerkezete - háromállószékes félnyeregtető

16 37. A és B ép. csatlakozása 38. A ép. falsarka(?) a hátfalnál kőből A ép. hosszfalát lezáró falfüllel 39. A és B ép. közötti többször átépített végfal az A ép. oromfalát kiváltó páros fagerenda becsatlakozásával

17 40. C épület homlokzata 41. Eredeti ki-benyíló ablak C ép. homlokzatán 42. C ép. lépcsőházi nyílása töredékes vakolatkereteléssel

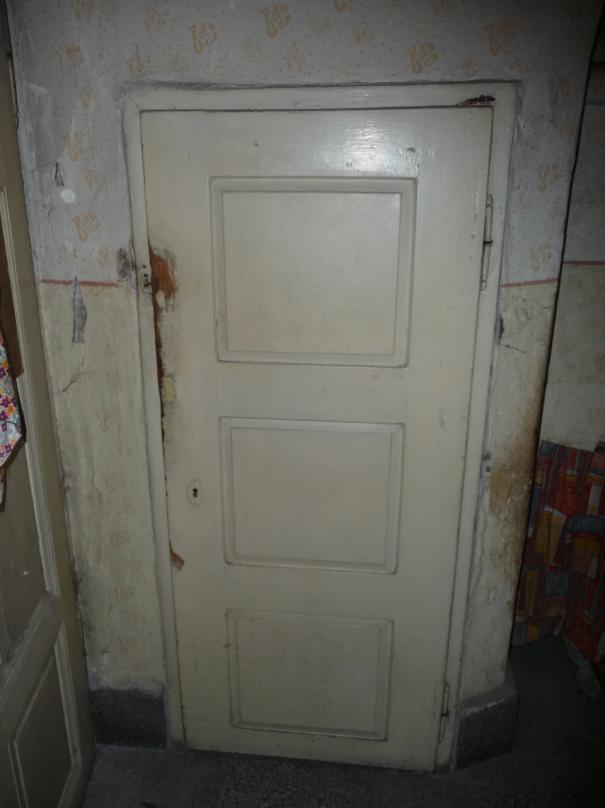

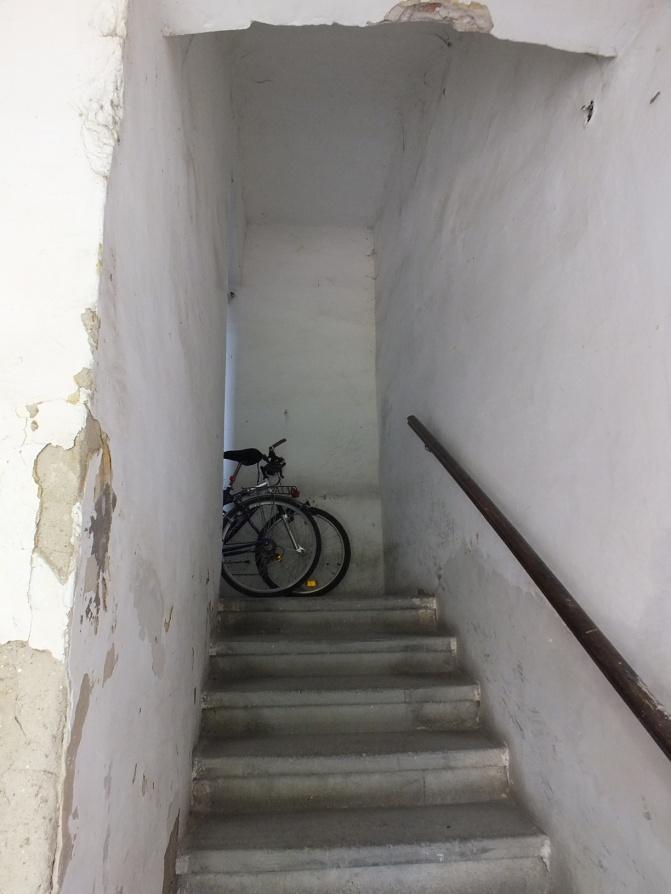

18 43. C épület lépcsőháza 44. C épület lépcsőház fszt-i előtér eredeti kőburkolat-maradványa 45. C ép. lépcsőház I. emeleti pihenője 46. C ép. lépcsőház II. emeleti pihenőről nyíló padlásajtó

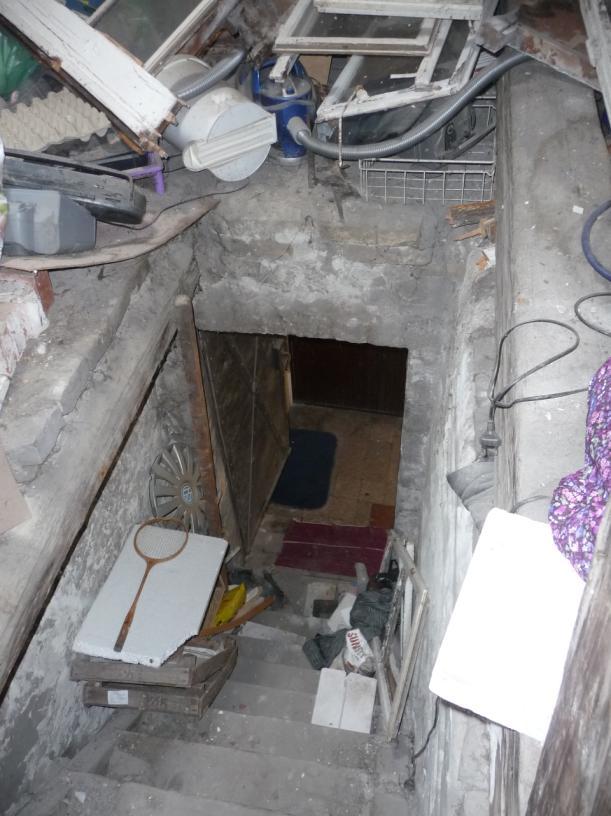

19 47. C ép. pinceajtó 48. C ép. pincelejárat 49. C ép. kosáríves boltozat pince felett 50. Fiókboltozat a pincében Z szellőzővel

20 51. C épület pince részlete 52. C épület pince részlete

21 53. C.F.7 lakás hevederívekre támaszkodó csehsüveg boltozatos szobája 54. C.F.8 lakás hevederívekre támaszkodó csehsüveg boltozatos szobája

22 55. C.I.24 I. emeleti lakás síkfödémes helyisége 56. C.I.25 lakás eredeti bejárati ajtaja 57. C.I.25 lakás eredeti belső ajtó

23 58. C.I.25 lakás eredeti ki-benyíló ablaka 59. C.I.25 lakás ablakának részlete diópánt 60. C.I.25 lakás ablakának részlete 61. C.I.25 lakás ablakának részlete kettős félfordító gomb

24 62. C.II. 27. II. emeleti lakás síkfödémes helyisége 63. C.II.27 lakás eredeti bejárati ajtaja 64. C.II.27 lakás eredeti ablaka

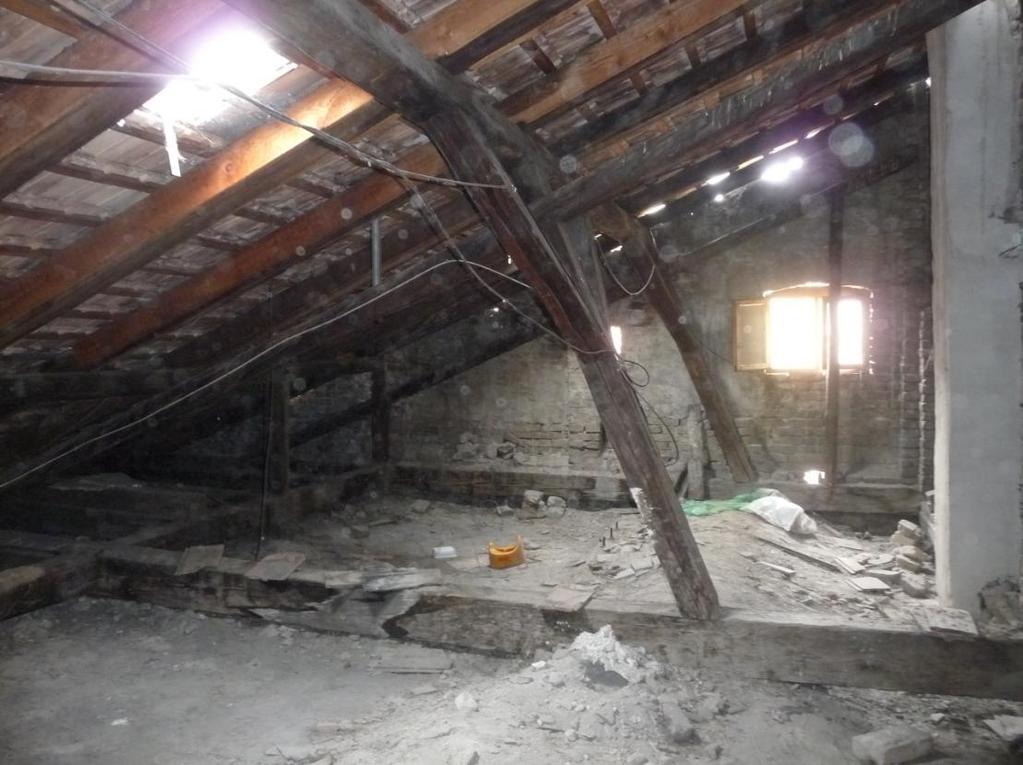

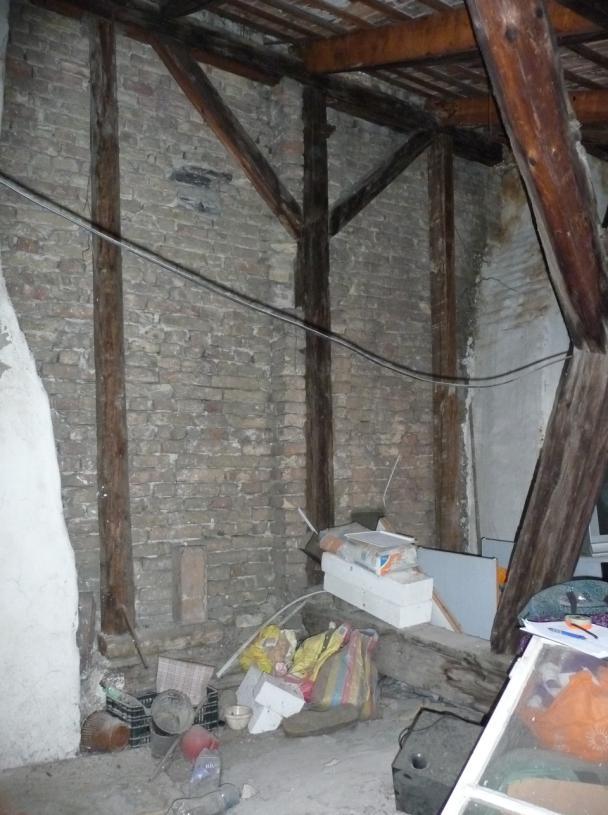

25 65. C épület padlásfeljáró 66. C ép. szomszéd felőli tűzfala kéményelhúzásokkal 67. C épület bakdúcos fedélszerkezete

26 68. B ép. kéménymagasítás szűkítéssel 69. Szomszéddal összefalazott kémény és kéményfej 70. A szomszédos épületekkel összefalazott kéménymagasítások

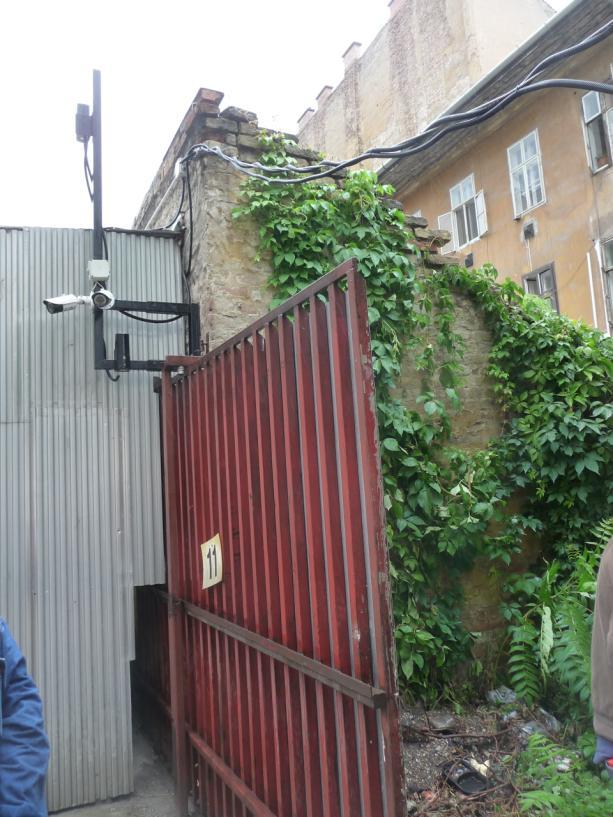

27 71. Tároló homlokzata 72. Tároló csatlakozása a Szentkirályi u. 26-on 73. Tároló hátfalához csatlakozó gépkocsi-beálló álló épülettel, külön falazattal külön falazat nélkül

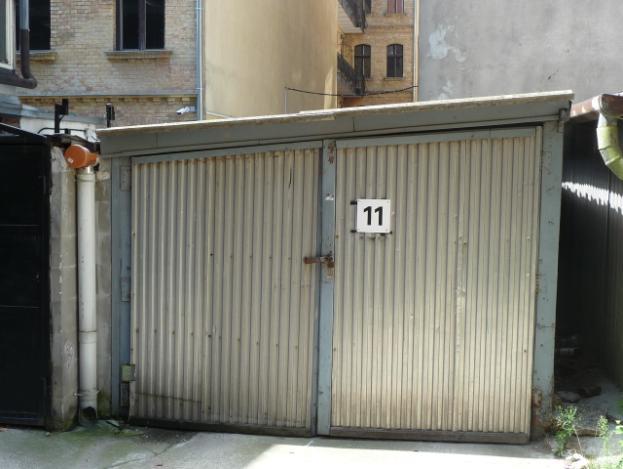

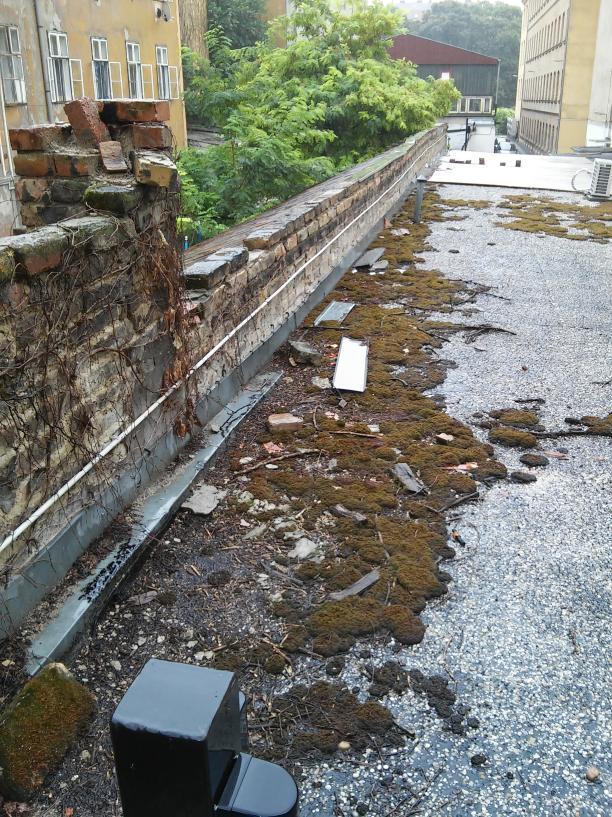

28 74. G-1 gépkocsitároló homlokzata 75. G-1 gépkocsitároló 76. G-1 gépkocsitároló hátfala a kerítésre építve, kerítésfalra ülő hátfala acélcsőből készült födémmel

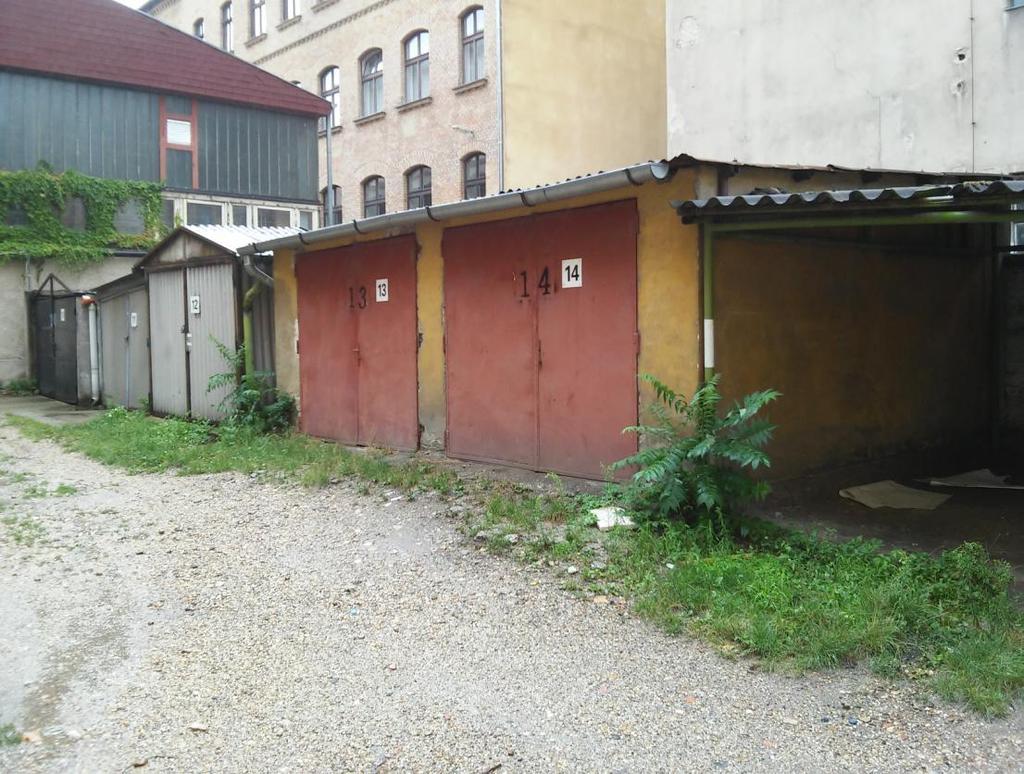

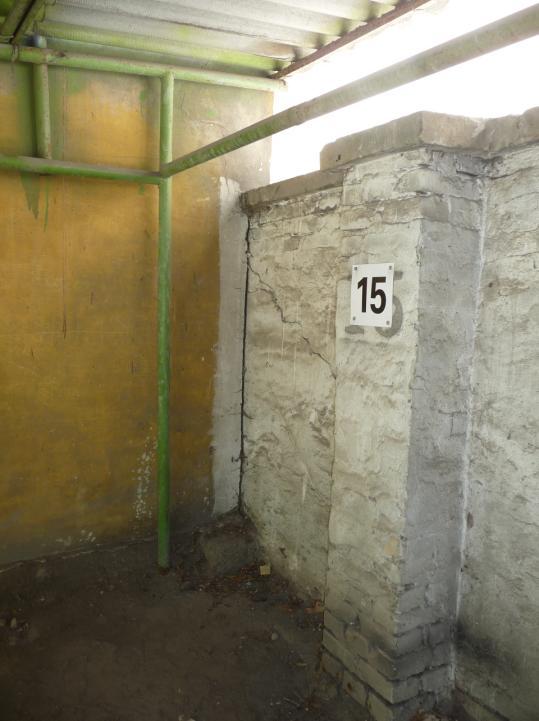

29 77. G-2 gépkocsitároló homlokzata 78. G-2 gépkocsitároló déli oldali helyisége 79. Bródy S. u. 17. udvarának G-2 gk.-tárolóhoz csatlakozó kerítésfala

30 80. B-1 gépkocsi-beálló homlokzata 81. B-1 gépkocsi-beálló kerítésfaltól független acélszerkezete

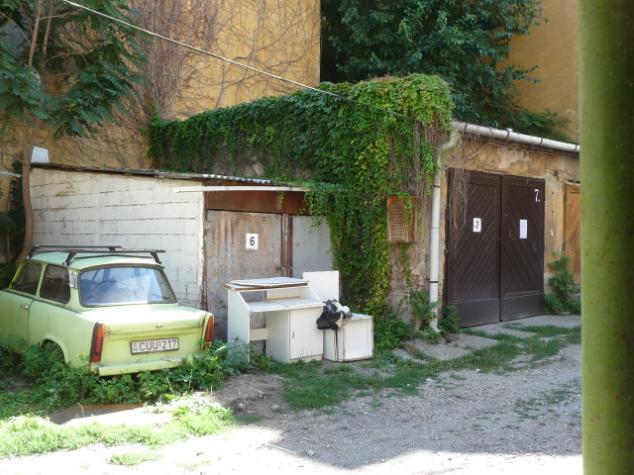

31 82. B-2, B-3 és B-4 könnyűszerkezetes gépkocsitárolók kerítésfaltól független szerkezetekkel 83. Alacsony igényszintű B-2 gépkocsitároló 84. Alacsony igényszintű B-3 gépkocsitároló 85. Alacsony igényszintű B-4 gépkocsitároló 86. Alacsony igényszintű B-5 gépkocsitároló
