1 m o t i v á c i ó k Épületdiagnosztikai rendszer fejlesztése K+F munkában MÁV Rt-Mater Épületfenntartó Tervező Rendszer Építészeti és Épületszerkezettani Tanszék Belső Kutatási Főirányok Cél: az épület- és szerkezetvizsgálati ti eredmények vizuális megjelenítése Transzparens jelrendszer kidolgozása Grafikai megjelenítést támogató szoftver kifejlesztése Alkalmazás történeti tetőszerkezetekre

Főirányok Cél: az épület- és szerkezetvizsgálati ti eredmények vizuális megjelenítése Transzparens

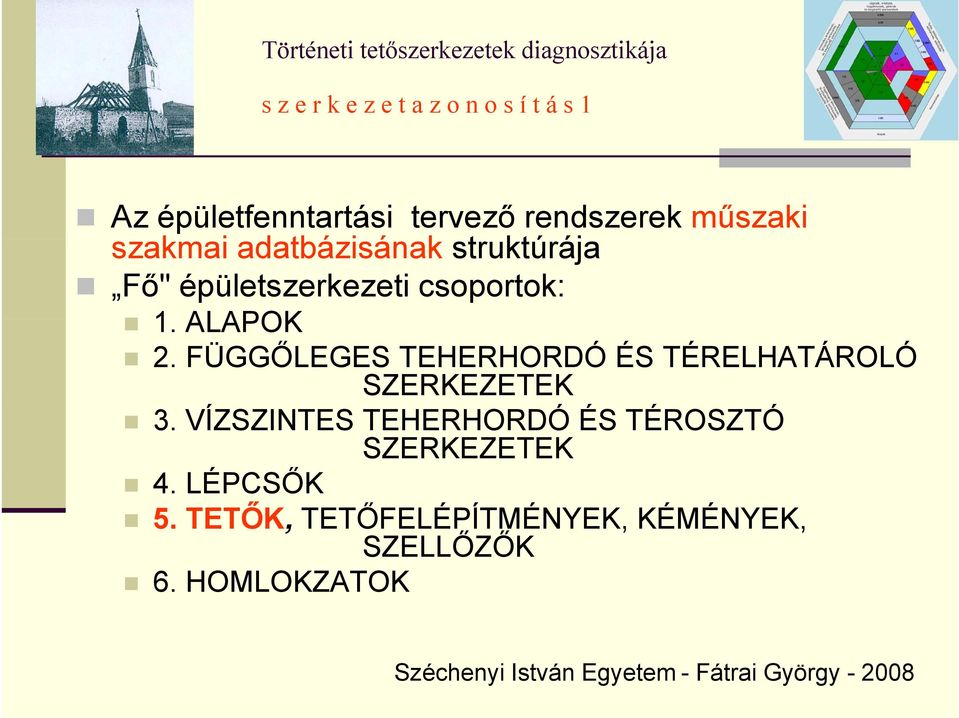

2 s z e r k e z e t a z o n o s í t á s 1 Az épületfenntartási tervező rendszerek műszaki szakmai adatbázisának á struktúrája Fő" épületszerkezeti csoportok: 1. ALAPOK 2. FÜGGŐLEGES TEHERHORDÓ ÉS TÉRELHATÁROLÓ SZERKEZETEK 3. VÍZSZINTES TEHERHORDÓ ÉS TÉROSZTÓ SZERKEZETEK 4. LÉPCSŐK 5. TETŐK, TETŐFELÉPÍTMÉNYEK, KÉMÉNYEK, SZELLŐZŐK 6. HOMLOKZATOK

ALAPOK 2. FÜGGŐLEGES TEHERHORDÓ ÉS TÉRELHATÁROLÓ SZERKEZETEK 3.

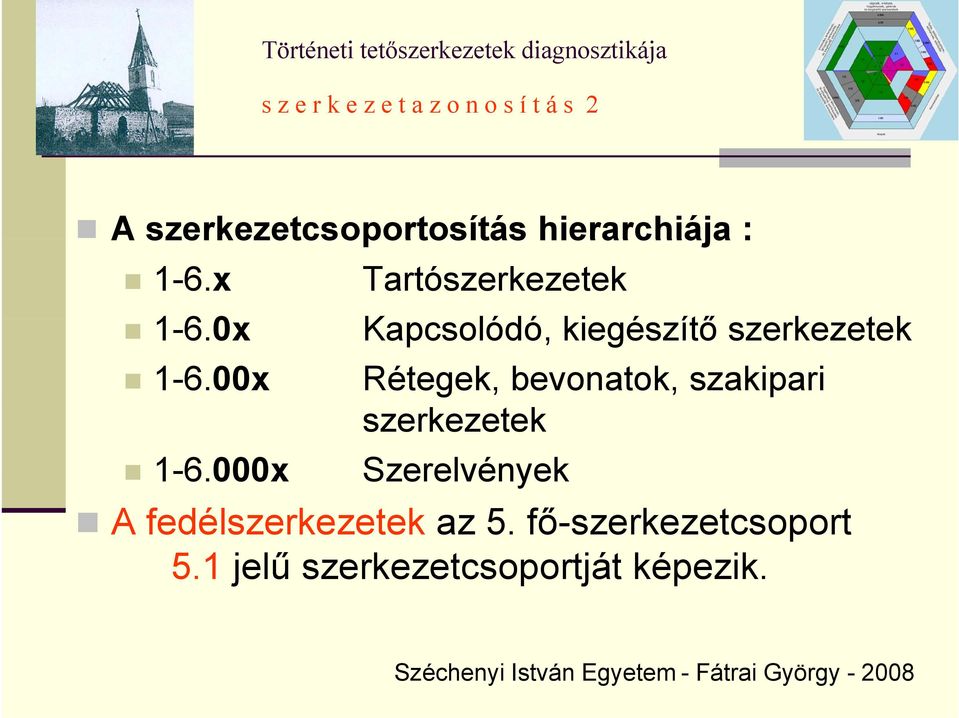

3 s z e r k e z e t a z o n o s í t á s 2 A szerkezetcsoportosítás hierarchiája : 1-6.x Tartószerkezetek 1-6.0x 0 Kapcsolódó, kiegészítő szerkezetek k x x Rétegek, bevonatok, szakipari szerkezetek Szerelvények A fedélszerkezetek az 5. fő-szerkezetcsoport 51j 5.1 jelű szerkezetcsoportját tját képezik.

4 s z e r k e z e t a z o n o s í t á s Történeti fedélszerkezetek Üres, kötött szarupáros Torokgerendás Kötőgerenda nélküli kapcsolt szarupáros, torokgerendás Kötőgerendasoros, kötött szarupáros, torokgerendás Szögletkötőkkel merevített torokgerendás (román) Fő- és mellékszaruállásokból, függőleges hosszrácsokból álló középkori jellegű (gótikus) Egy hosszrácsos ( magyarországi típusú) középkori jellegű Több (páros számú-) hosszrácsos ( erdélyi típusú) középkori jellegű Több (páratlan számú-) hosszrácsos ( egyesített típusú) középkori jellegű

1003 Szögletkötőkkel merevített torokgerendás (román) 5.1004 Fő- és mellékszaruállásokból, függőleges hosszrácsokból álló középkori jellegű (gótikus) 5.

5 s z e r k e z e t a z o n o s í t á s Történeti fedélszerkezetek Térbeli tetővázból és állásonként azonos, torokgerendás kapcsolt szaruzatokból álló barokk jellegű Tetővázaiban és szaruzataiban középkori jegyeket viselő kevert rendszerű Eklektikus jellegű történeti fedélszerkezetek, fedélszékek Barokk jellegű tetővázakkal bíró átmeneti Átmeneti, történeti fedélszerkezet középkori szaruzatokkal Átmeneti, történeti fedélszerkezet eklektikus elemekkel

0006 Tetővázaiban és szaruzataiban középkori jegyeket viselő kevert rendszerű 5.

6 e s z k ö z t á r Hatszögű morfológiai szekrény Hat szerkezetcsoport Hat hierarchikus szint Hatszögű állapotjelző tárcsa Hat állapotjelző szín 01 nem javítható 02 teljes felújításra érett 03 részleges felújítása javasolt 04 soron kívüli karbantartásra vár 05 karbantartása időszerű 06 újszerű állapotban van Hatás: gyakorlott szem tapasztalt szakértő - gyorsdiagnózis

érett 03 részleges felújítása javasolt 04 soron kívüli karbantartásra vár 05 karbantartása

7 a l k a l m a z á s 1 kiválasztás épületazonosító alapján külső épületfotók bemutatása színes minősítő tárcsa a kiválasztott szerkezetcsoport százalékarányos minősítő táblázata aminősítést megalapozó fotóés szöveges mellékletek k

kiválasztott szerkezetcsoport százalékarányos minősítő

8 a l k a l m a z á s 2 begördülő menülap az épület felvétele mellékletek csatolása módosítási lehetőség szerkezetminősítés mellékletek csatolása megjelenítés módosítási lehetőség, karbantartás

9 a l k a l m a z á s 3 kiválasztás épületazonosító alapján külső épületfotók bemutatása színes minősítő tárcsa a kiválasztott szerkezetcsoport százalékarányos minősítő táblázata aminősítést megalapozó fotóés szöveges mellékletek k

10 a l k a l m a z á s 4

11 a l k a l m a z á s 5

12 a l k a l m a z á s 5
