1 Történeti szerkezettan 6. Faszerkezetek 2. Dr. Déry Attila VI. előadás 01

2 Középkori szerkezetek csapadékos meleg időre, hajóépítés tapasztalatait hasznosítva, bárdolt elemek, természetes ívek és formák, alul nyitott, nagy ívvel merevítve, fém nélküli kapcsolatok, megfogott falkoronák. Dr. Déry Attila VI. előadás 02

3 Ívmerevítős szerkezet. Dr. Déry Attila VI. előadás 03

4 Ollós szerkezet, boltozat felett. Dr. Déry Attila VI. előadás 04

5 Fő és mellékállásos merevített tetőszék. Dr. Déry Attila VI. előadás 05

6 Rácsmerevítéses tetőszékek. Dr. Déry Attila VI. előadás 06

7 Ívmerevített, osztott állásos tetőszék, függőoszloppal és több síkú merevítéssel. Dr. Déry Attila VI. előadás 07

8 Középkor utáni szerkezetek csökkenő hőmérséklethez, egyszerűbb csomópontok, fűrészelt elemek, természetes ívek és formák, alul zárt, padlásos, fémes kapcsolatok, több alapforma. Dr. Déry Attila VI. előadás 08

9 Fiókváltó. Dr. Déry Attila VI. előadás 09

10 Torokgerendás tetőszerkezet. Dr. Déry Attila VI. előadás 010

11 Torokgerendás, hónaljfákkal kitámasztott tetőszerkezet. Dr. Déry Attila VI. előadás 011

12 Ollós fedélszék. Dr. Déry Attila VI. előadás 012

13 Ollós torokgerendás fedélszék. Dr. Déry Attila VI. előadás 013

14 Egy állásos vagy ágasfás, bálványfás, stb. fedélszék. Dr. Déry Attila VI. előadás 014

15 Állószékes torokgerendás fedélszék. Dr. Déry Attila VI. előadás 015

16 Állószékes, torokgerendás, kakasülős barokk fedélszék, könyökfa nélkül. Dr. Déry Attila VI. előadás 016

17 Több állószékes szerkezetek példái. nagy méretek, fokozott merevítési problémák. Dr. Déry Attila VI. előadás 017

18 Feszítőbordás (barokk) fedélszék. Dr. Déry Attila VI. előadás 018

19 Feszítőbordás (barokk) fedélszék részlete. Dr. Déry Attila VI. előadás 019

20 Kitámasztott feszítőbordás fedélszék. Dr. Déry Attila VI. előadás 020

21 Felső villa Ellenmenetes feszítő Alsó villa A vonóvas kérdése vezetés tehermentesítés kiváltás Dr. Déry Attila VI. előadás 021

22 Feszítőbordás barokk fedélszék. Dr. Déry Attila VI. előadás 022

23 18. századi templomi barokk fedélszék. Dr. Déry Attila VI. előadás 023

24 Egy szelemenszékes szelemenes fedélszék. Dr. Déry Attila VI. előadás 024

25 Két szelemenszékes szelemenes fedélszék. Dr. Déry Attila VI. előadás 025

26 Felső dúcpáros, csonka középoszlopos szelemenes fedélszék. Dr. Déry Attila VI. előadás 026

27 Dűltszékes fedélszék. Dr. Déry Attila VI. előadás 027

28 Összetett dűltszékes fedélszék. Dr. Déry Attila VI. előadás 028

29 Ollós dúltszékes fedélszék. Dr. Déry Attila VI. előadás 029

30 Egyszeres függesztőműves fedélszék, függesztőoszloppal. Egyszeres függesztőműves fedélszék, függesztőoszloppal, belső dúcpárral. Dr. Déry Attila VI. előadás 030

31 M-tartós, függesztőműves fedélszék, függesztőoszloppal, olasz fedélszék. Dr. Déry Attila VI. előadás 031

32 Fa szaruzatos, vonóvasas függesztőműves fedélszék. Dr. Déry Attila VI. előadás 032

33 Vas dúcos, fa szaruzatos, vonóvasas függesztőműves fedélszék. Dr. Déry Attila VI. előadás 033

34 Egyszerű függesztőműves mérnöki fedélszék, 19. század közepe. Dr. Déry Attila VI. előadás 034

35 Vas dúcos, fa szaruzatos, vonóvasas függesztőműves fedélszék. Dr. Déry Attila VI. előadás 035

36 Barokk olasz függesztőműves fedélszék. Dr. Déry Attila VI. előadás 036

37 Erősített, barokk kettős függesztőműves fedélszék. Dr. Déry Attila VI. előadás 037

38 Járatos szerkezeteink Dr. Déry Attila VI. előadás 038

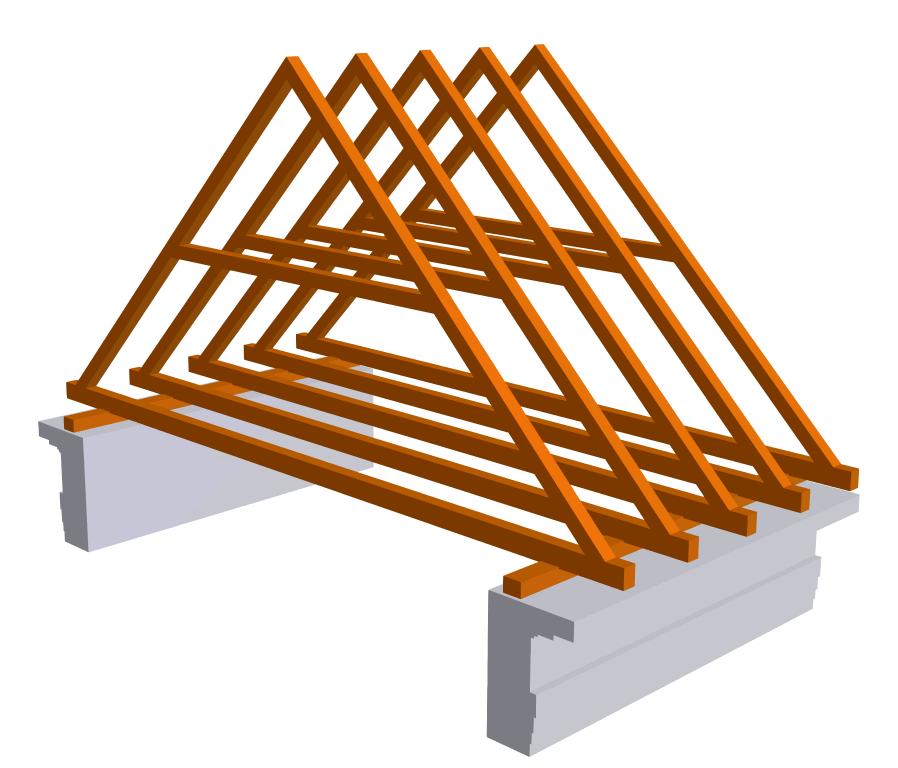

39 Járatos szerkezeteink Torokgerendás fedélszék egyszerű német fedélszék. Dr. Déry Attila VI. előadás 039

40 Járatos szerkezeteink Állószékes torokgerendás fedélszék. Dr. Déry Attila VI. előadás 040

41 Járatos szerkezeteink Állószékes torokgerendás fedél állószékes német fedélszék. Dr. Déry Attila VI. előadás 041

42 Járatos szerkezeteink Dűltszékes fedélszék, régi forma. Dr. Déry Attila VI. előadás 042

43 Járatos szerkezeteink Dőlt szelemenszékes vagy ollós, ollólábas fedélszék. Dr. Déry Attila VI. előadás 043

44 Járatos szerkezeteink Szelemenszékes fogópáros fedélszék. Dr. Déry Attila VI. előadás 044

45 Járatos szerkezeteink Bakdúcos fogópáros fedélszék. Dr. Déry Attila VI. előadás 045

46 Járatos szerkezeteink Aszimmetrikus ferde dúcos, szelemenszékes fedélszék. Dr. Déry Attila VI. előadás 046

47 Járatos szerkezeteink Egy függesztőoszlopos, olasz fedélszék. Dr. Déry Attila VI. előadás 047

48 Járatos szerkezeteink Kettős függesztőműves fedélszék. Dr. Déry Attila VI. előadás 048

49 Járatos szerkezeteink Hollandi vagy kötős-feszítős fedélszék. Dr. Déry Attila VI. előadás 049

50 Járatos szerkezeteink Ötszelemenes bakdúcos fedélszék. Dr. Déry Attila VI. előadás 050

51 Járatos szerkezeteink Székgerendás, dűltszékes ötszelemenes fedélszék. Dr. Déry Attila VI. előadás 051

52 Járatos szerkezeteink Háromszelemenes egyszerű függesztőműves fedélszék. Dr. Déry Attila VI. előadás 052

53 Járatos szerkezeteink Kettős függesztőműves fedélszék (20. század eleje). Dr. Déry Attila VI. előadás 053

54 Járatos szerkezeteink Ferde dúcos, középoszlopos fedélszék. Dr. Déry Attila VI. előadás 054

55 Járatos szerkezeteink Ferde dúcpárral gyámolított függesztőműves fedélszék. Dr. Déry Attila VI. előadás 055

56 Járatos szerkezeteink Gyámolított középoszlopos függesztőműves fedélszék. Dr. Déry Attila VI. előadás 056

57 Járatos szerkezeteink Dr. Déry Attila VI. előadás körüli boglyakupolás fedélszék. Bp. XIII. Jászai Mari tér 7-8.

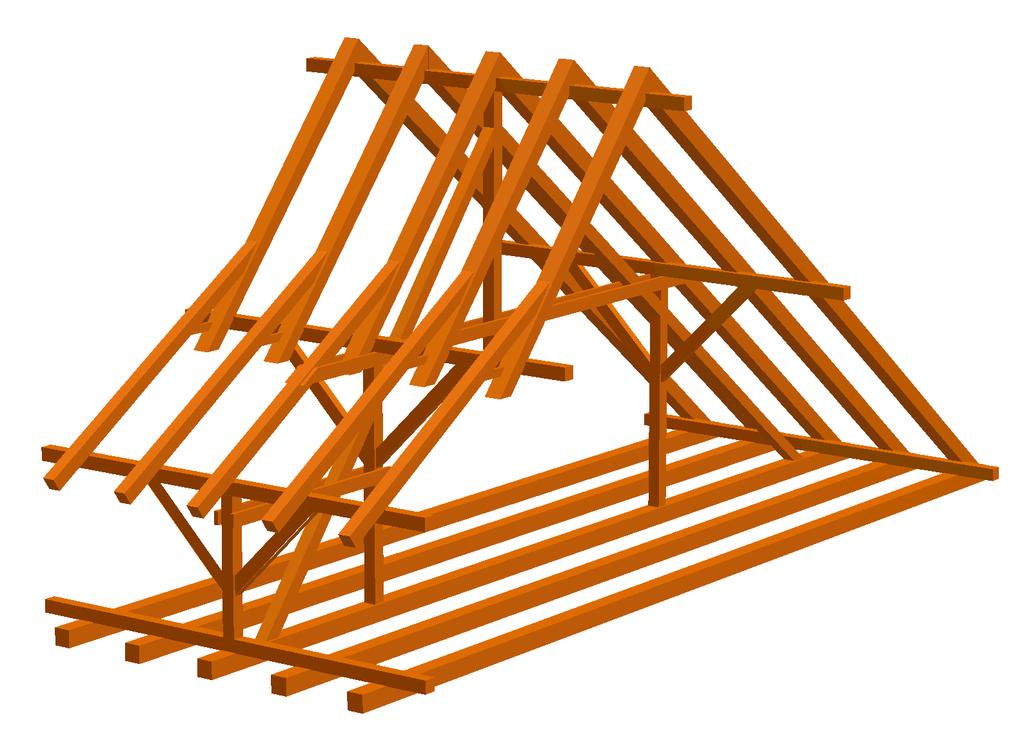

58 Járatos szerkezeteink 1900 körüli bérházi manzárdos fedélszék, utólag beépített reklámtartó szerkezettel. Bp. XIII. Jászai Mari tér 7-8. Dr. Déry Attila VI. előadás 058

59 Példák Kettőzött szerkezet, középfőfallal. Bp. I. Corvin tér 8. Dr. Déry Attila VI. előadás 059

60 Példák Csonka fogópáros szerkezet. Bp. VI. Andrássy út 52. Dr. Déry Attila VI. előadás 060

61 Példák Sarokfordulás, manzárdos fedélszékben. Bp. VI. Benczúr u. 46. Dr. Déry Attila VI. előadás 061

62 Példák Vízszintes tetőszakasz, széthúzott szerkezetben. Bp. VI. Andrássy út 38. Dr. Déry Attila VI. előadás 062

63 Példák Atípusos fedélszék. Bp. VI. Andrássy út 64. Dr. Déry Attila VI. előadás 063

64 Példák Udvari oldal, féltető, ferde oszloppal. Bp. V. Kálmán Imre u. 20. Dr. Déry Attila VI. előadás 064

65 Példák Udvari oldal, féltető, egyenes oszloppal. Bp. VI. Andrássy út 8. Dr. Déry Attila VI. előadás 065

66 Példák Tetőszék magas párkányzat mögött. Bp. VI. Benczúr u. 17. Dr. Déry Attila VI. előadás 066

67 Példák Öt állásos fedélszék. Bp. II. Bem tér. Dr. Déry Attila VI. előadás 067
