1 Fa- és Acélszerkezetek I. 10. Előadás Faszerkezetek I. Dr. Szalai József Főiskolai adjunktus

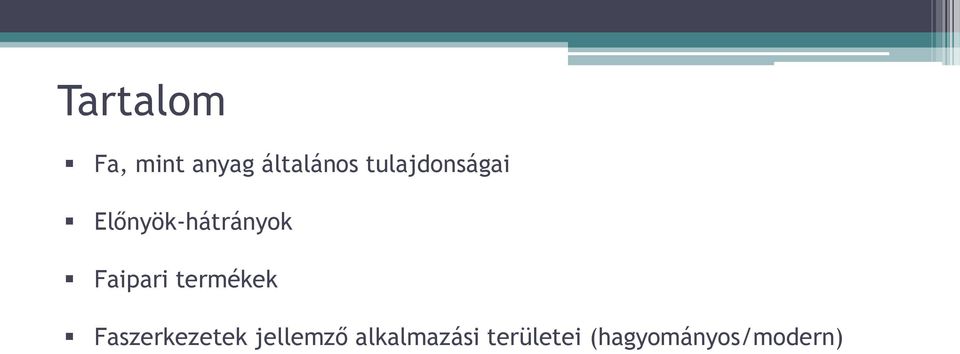

2 Tartalom Fa, mint anyag általános tulajdonságai Előnyök-hátrányok Faipari termékek Faszerkezetek jellemző alkalmazási területei (hagyományos/modern)

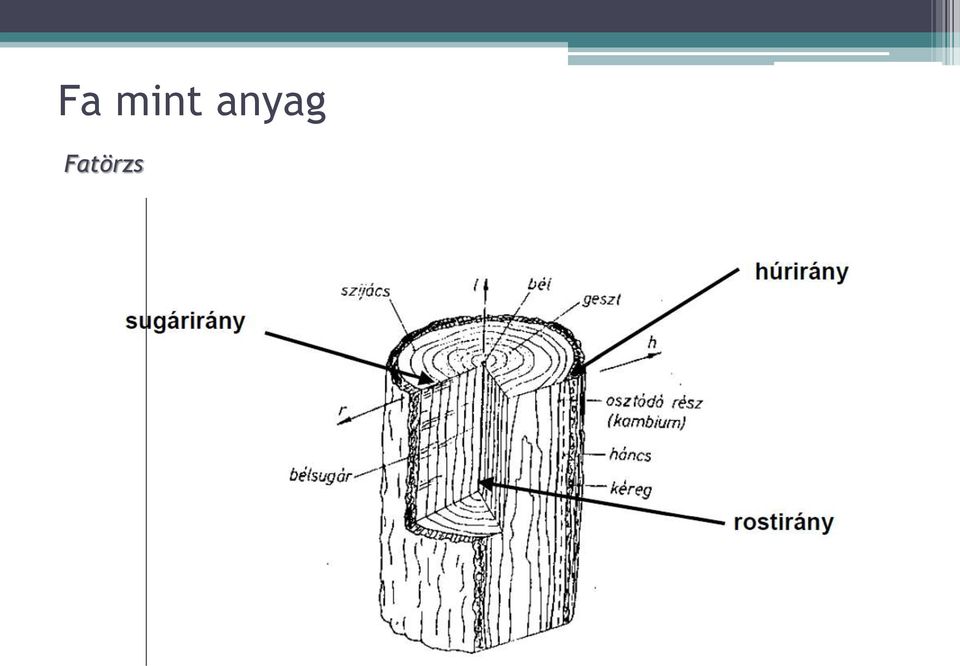

3 Fa mint anyag Fatörzs

4 Fa mint anyag Alakváltozások

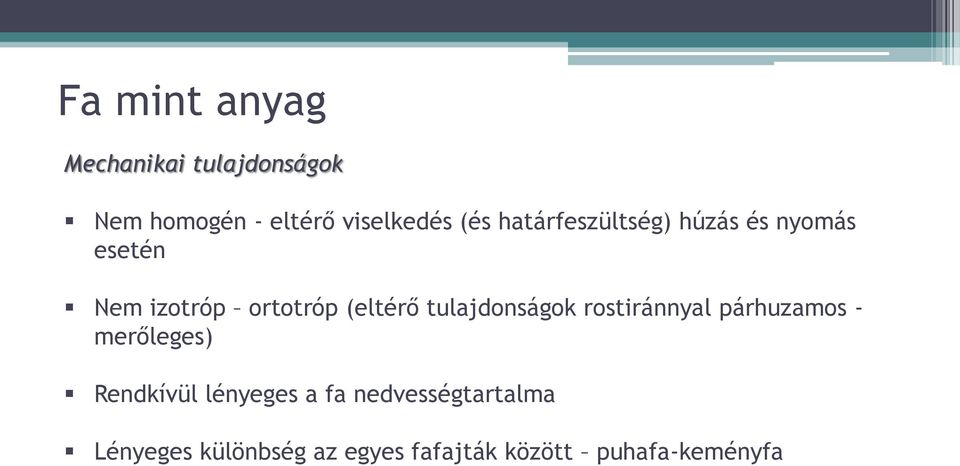

5 Fa mint anyag Mechanikai tulajdonságok Nem homogén - eltérő viselkedés (és határfeszültség) húzás és nyomás esetén Nem izotróp ortotróp (eltérő tulajdonságok rostiránnyal párhuzamos - merőleges) Rendkívül lényeges a fa nedvességtartalma Lényeges különbség az egyes fafajták között puhafa-keményfa

tulajdonságok rostiránnyal párhuzamos - merőleges) Rendkívül lényeges a

6 Fa mint anyag Mechanikai tulajdonságok Nem homogén - eltérő viselkedés (és határfeszültség) húzás és nyomás esetén

7 Fa mint anyag Mechanikai tulajdonságok Nem izotróp jó közelítéssel ortotróp (rostiránnyal párhuzamos - merőleges)

8 Fa mint anyag Mechanikai tulajdonságok Rendkívül lényeges a fa nedvességtartalma

9 Előnyök Esztétikus, szép, barátságos hangulatot sugároz Az új ökológiai követelmények alapján is kedvező tulajdonságok (energiatakarékosság, ökológiai egyensúly fenntartása, környezetszennyezés minimalizálása, újrahasznosíthatóság) A számításokat leegyszerűsítő, általában csuklós kapcsolatok alkalmazása Jól alakítható Utólag is formálható, erősíthető Rugalmas feszültségek, így egyszerű számítási képletek Meglehetősen jó nedvességgel szembeni ellenállás Egyik legjobb szilárdság súly arány

számításokat leegyszerűsítő, általában csuklós kapcsolatok alkalmazása Jól alakítható Utólag is formálható, erősíthető

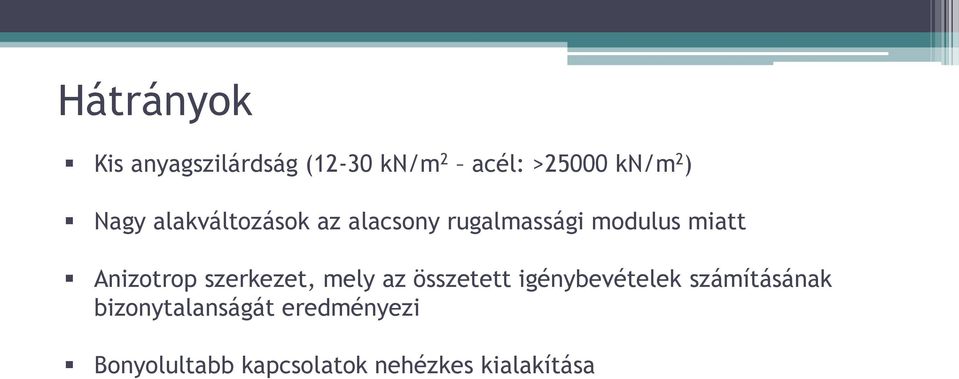

10 Hátrányok Kis anyagszilárdság (12-30 kn/m 2 acél: >25000 kn/m 2 ) Nagy alakváltozások az alacsony rugalmassági modulus miatt Anizotrop szerkezet, mely az összetett igénybevételek számításának bizonytalanságát eredményezi Bonyolultabb kapcsolatok nehézkes kialakítása

Anizotrop szerkezet, mely az összetett igénybevételek számításának

11 Faipari termékek Fűrészáruk - darabolás

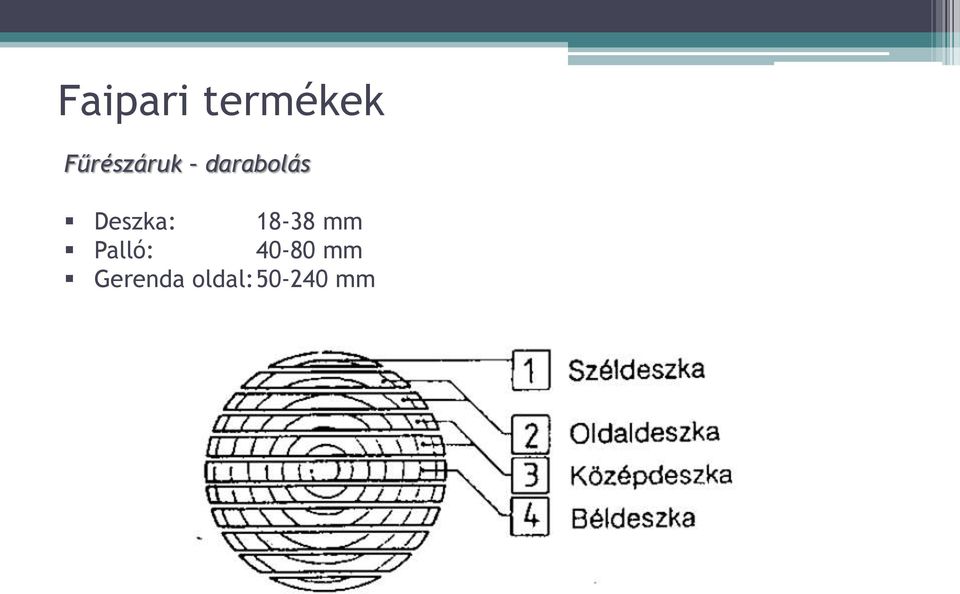

12 Faipari termékek Fűrészáruk darabolás Deszka: mm Palló: mm Gerenda oldal: mm

13 Faipari termékek Ragasztott faanyagok Előnyei: Nagyobb méretek sokszor gyengébb alapanyagból is Javított méretstabilitás A fahibák kiejtésének lehetősége Jobban kontrollálható tulajdonságok (minőségi osztályok, évgyűrűállás, stb.)

méretstabilitás A fahibák kiejtésének lehetősége Jobban

14 Faipari termékek Ragasztott faanyagok Típusai: Hossztoldott - kisebb darabokból, hibakiejtés után, ékcsapos hossztoldással készítik Széltoldott tömörfa lemezek: egyrétegű, többrétegű Rétegelt-ragasztott (RR)

ékcsapos hossztoldással készítik Széltoldott

15 Faipari termékek Rétegelt-ragasztott faanyag Legelterjedtebb és leggyakrabban alkalmazott modern fa építőanyag Ékcsapos hossztoldással kialakított lamellák egymásra ragasztása Legalább háromrétegű építőelem, amelyet szigorú előírások szerint gyártanak A korszerű ragasztás gyakorlatilag a farostok közti eredeti tapadást képes létrehozni Tetszés szerinti keresztmetszetű, hosszúságú és tengelyvonalú fatartók Olyan fesztávolságokra és célokra is alkalmasak, amelyekre a klasszikus ácsszerkezetek már nem használhatók

gyártanak A korszerű ragasztás gyakorlatilag a farostok közti eredeti tapadást képes létrehozni Tetszés szerinti

16 Faipari termékek Faalapú kompozit lemezek Faalapú adalék (farost, faforgács) és ragasztóanyag felhasználásával tömbösítéssel készül. A rendelkezésre álló alapanyag jobb kihasználását teszik lehetővé A faanyaggal szemben két fő teherviselő iránnyal rendelkeznek, ezért jól alkalmazhatóak borítások céljaira, és nagyobb felületek tárcsásítására A kompozit lemezek méretei előnyösek bizonyos alkalmazásoknál (borítások, felületképzés) Kevésbé hajlamosak az alak- és méretváltozásra (zsugorodás, dagadás, vetemedés) A faanyagban koncentráltan jelentkező fahibák eloszlanak; a tulajdonságok szórása kisebb A tulajdonságok előre tervezhetők.

borítások céljaira, és nagyobb felületek tárcsásítására A kompozit lemezek méretei előnyösek bizonyos alkalmazásoknál (borítások, felületképzés) Kevésbé

17 Alkalmazási területek Hagyományostól a modernig Faházak Fatemplomok Fafödémek Fedélszékek Fahidak Pavilonok Tornyok Csarnokok

18 Alkalmazási területek Faházak borona és gerendaházak

19 Alkalmazási területek Faházak Fachwerk-fiókmű

20 Alkalmazási területek Faházak modern

21 Alkalmazási területek Fatemplom

22 Alkalmazási területek Fafödém

23 Alkalmazási területek Fedélszék Szarusoros fedélszékek: c.1: üres; c.2: torokgerendás; c.3 c.4: állószékkel gyámolított torokgerendás fsz.

24 Alkalmazási területek Fedélszékek Szelemenes fedélszékek: d.1: egy-; d.2: két-; d.3: három-állószékes fedélszék

25 Alkalmazási területek Fahidak

26 Alkalmazási területek Pavilonok

27 Alkalmazási területek Tornyok

28 Alkalmazási területek Csarnokok

29 Köszönöm a figyelmet!
