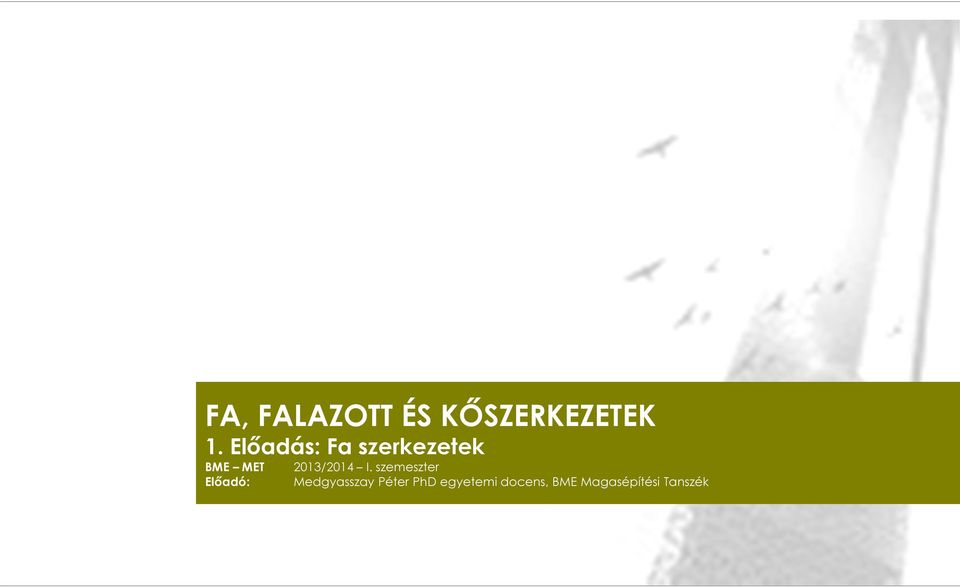

1 1. Előadás: Fa szerkezetek BME MET Előadó: 2013/2014 I. szemeszter Medgyasszay Péter PhD egyetemi docens, BME Magasépítési Tanszék

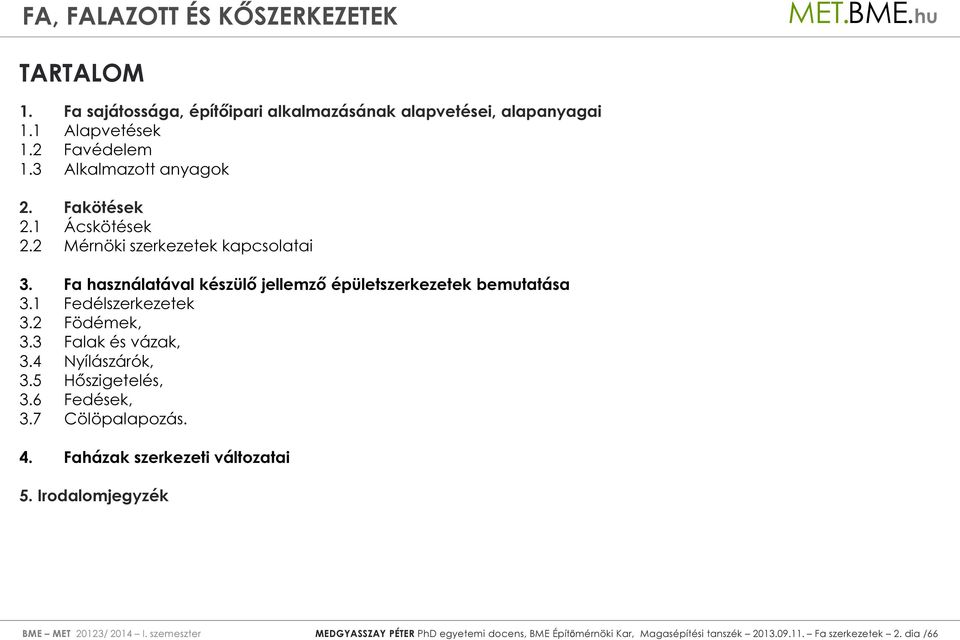

2 TARTALOM 1. Fa sajátossága, építőipari alkalmazásának alapvetései, alapanyagai 1.1 Alapvetések 1.2 Favédelem 1.3 Alkalmazott anyagok 2. Fakötések 2.1 Ácskötések 2.2 Mérnöki szerkezetek kapcsolatai 3. Fa használatával készülő jellemző épületszerkezetek bemutatása 3.1 Fedélszerkezetek 3.2 Födémek, 3.3 Falak és vázak, 3.4 Nyílászárók, 3.5 Hőszigetelés, 3.6 Fedések, 3.7 Cölöpalapozás. 4. Faházak szerkezeti változatai 5. Irodalomjegyzék BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 2. dia /66

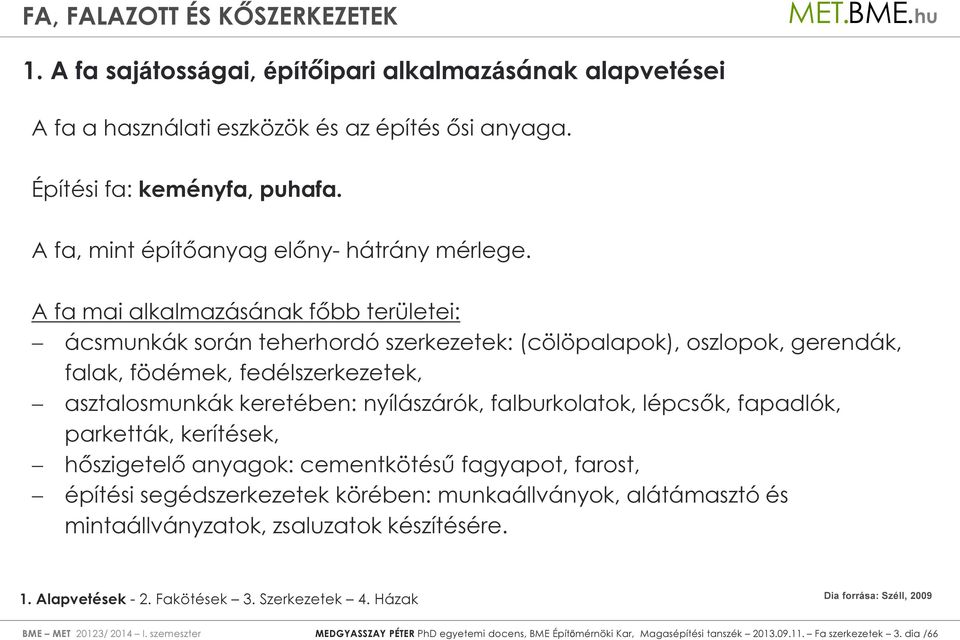

3 1. A fa sajátosságai, építőipari alkalmazásának alapvetései A fa a használati eszközök és az építés ősi anyaga. Építési fa: keményfa, puhafa. A fa, mint építőanyag előny- hátrány mérlege. A fa mai alkalmazásának főbb területei: ácsmunkák során teherhordó szerkezetek: (cölöpalapok), oszlopok, gerendák, falak, födémek, fedélszerkezetek, asztalosmunkák keretében: nyílászárók, falburkolatok, lépcsők, fapadlók, parketták, kerítések, hőszigetelő anyagok: cementkötésű fagyapot, farost, építési segédszerkezetek körében: munkaállványok, alátámasztó és mintaállványzatok, zsaluzatok készítésére. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 3. dia /66

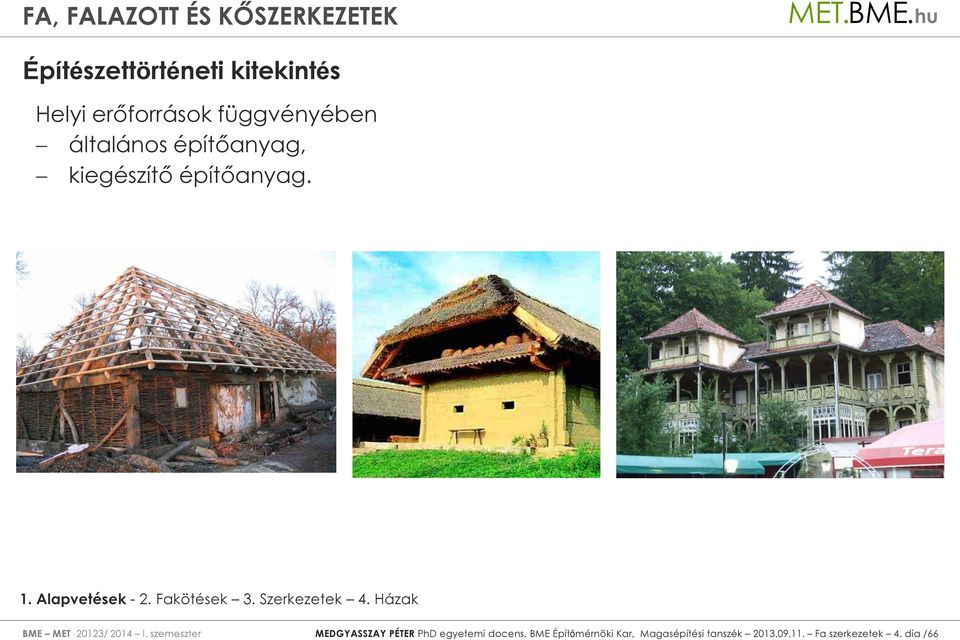

4 Építészettörténeti kitekintés Helyi erőforrások függvényében általános építőanyag, kiegészítő építőanyag. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 4. dia /66

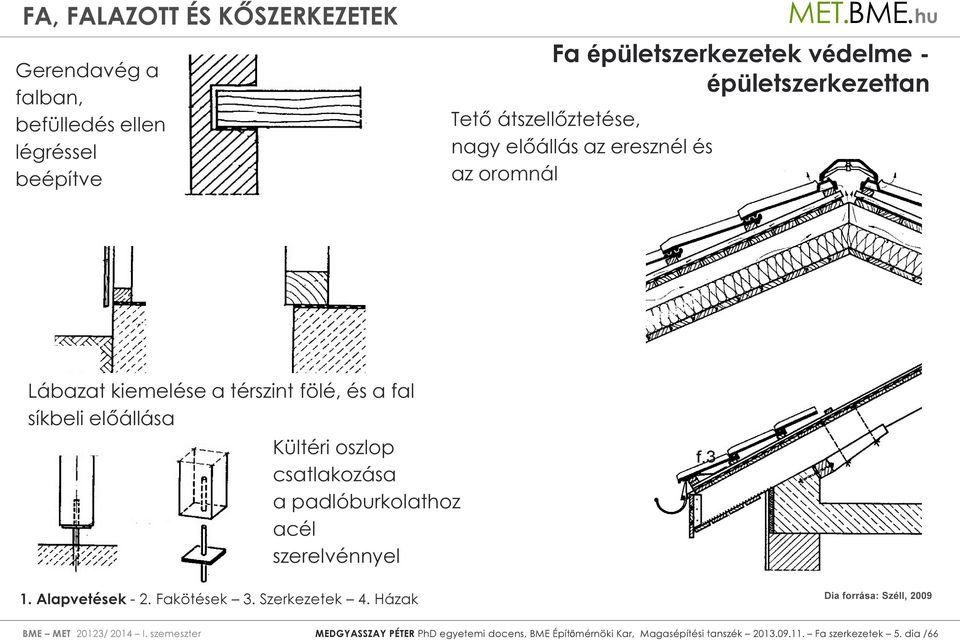

5 Gerendavég a falban, befülledés ellen légréssel beépítve Fa épületszerkezetek védelme - épületszerkezettan Tető átszellőztetése, nagy előállás az eresznél és az oromnál Lábazat kiemelése a térszint fölé, és a fal síkbeli előállása Kültéri oszlop csatlakozása a padlóburkolathoz acél szerelvénnyel BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 5. dia /66
6 Típusai: előzetes favédelem (merítés, ecsetelés) utólagos favédelem (felületi kezelés, mélyvédelem) Védekezni kell: tűz, rovar, gombakárok ellen. Fa épületszerkezetek védelme favédőszerek Alapelv A favédő szerek mérgek, előállításuk, használatuk környezet és egészség károsító! Ezért törekedni kell használatuk minimalizálására, azaz előzetes alkalmazással enyhébb, kisebb mennyiségű vegyszer használatára BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 6. dia /66

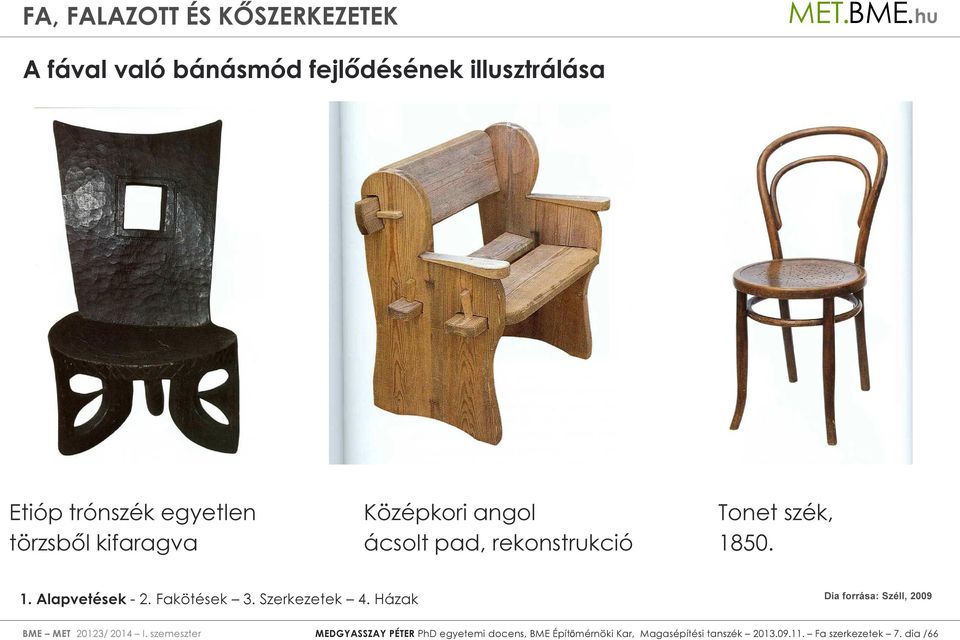

7 A fával való bánásmód fejlődésének illusztrálása Etióp trónszék egyetlen Középkori angol Tonet szék, törzsből kifaragva ácsolt pad, rekonstrukció BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 7. dia /66

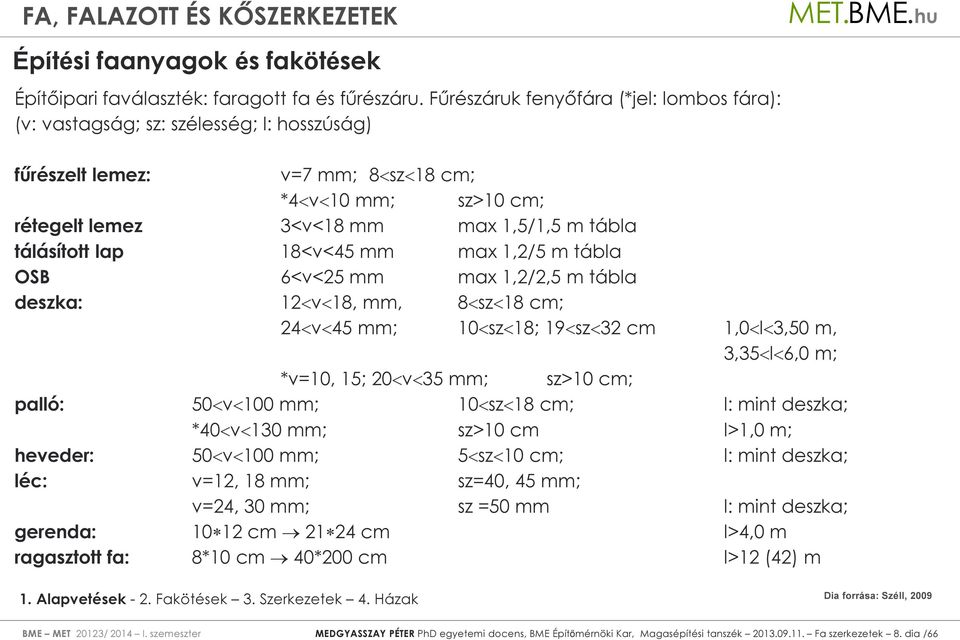

8 Építési faanyagok és fakötések Építőipari faválaszték: faragott fa és fűrészáru. Fűrészáruk fenyőfára (*jel: lombos fára): (v: vastagság; sz: szélesség; l: hosszúság) fűrészelt lemez: v=7 mm; 8<sz<18 cm; *4<v<10 mm; sz>10 cm; rétegelt lemez 3<v<18 mm max 1,5/1,5 m tábla tálásított lap 18<v<45 mm max 1,2/5 m tábla OSB 6<v<25 mm max 1,2/2,5 m tábla deszka: 12<v<18, mm, 8<sz<18 cm; 24<v<45 mm; 10<sz<18; 19<sz<32 cm 1,0<l<3,50 m, 3,35<l<6,0 m; *v=10, 15; 20<v<35 mm; sz>10 cm; palló: 50<v<100 mm; 10<sz<18 cm; l: mint deszka; *40<v<130 mm; sz>10 cm l>1,0 m; heveder: 50<v<100 mm; 5<sz<10 cm; l: mint deszka; léc: v=12, 18 mm; sz=40, 45 mm; v=24, 30 mm; sz =50 mm l: mint deszka; gerenda: cm cm l>4,0 m ragasztott fa: 8*10 cm 40*200 cm l>12 (42) m BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 8. dia /66

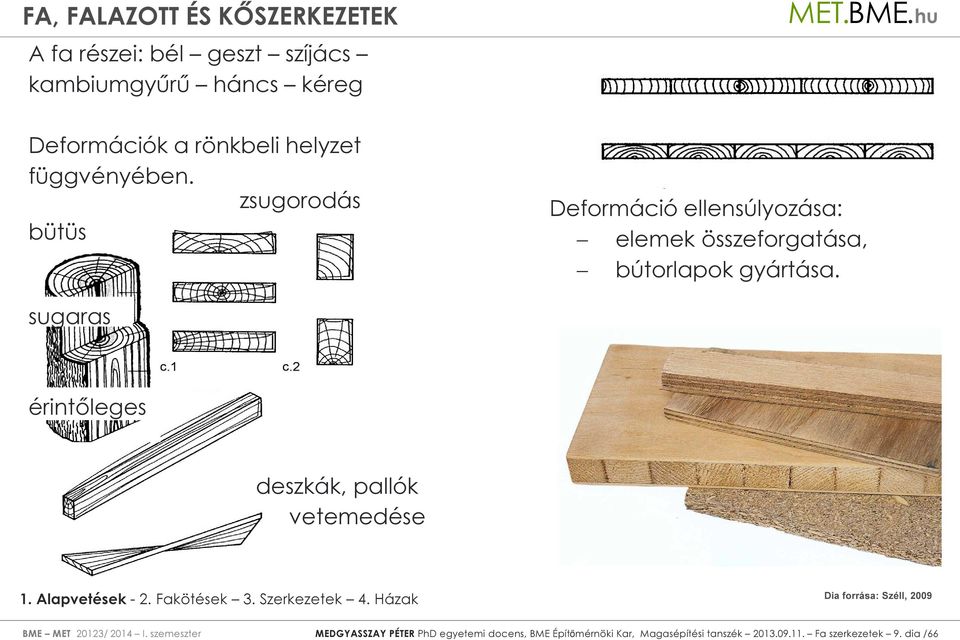

9 A fa részei: bél geszt szíjács kambiumgyűrű háncs kéreg Deformációk a rönkbeli helyzet függvényében. zsugorodás bütüs Deformáció ellensúlyozása: elemek összeforgatása, bútorlapok gyártása. sugaras érintőleges deszkák, pallók vetemedése BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 9. dia /66
10 2. Ácskötések A fakötések a rudak erőátadó összekapcsolását szolgálják. Az ácsjellegű kötések főbb típusai: lapolások, rovások, beeresztések, csapolások, csapos beeresztések, horgolások, szélesítések toldások. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 10. dia /66

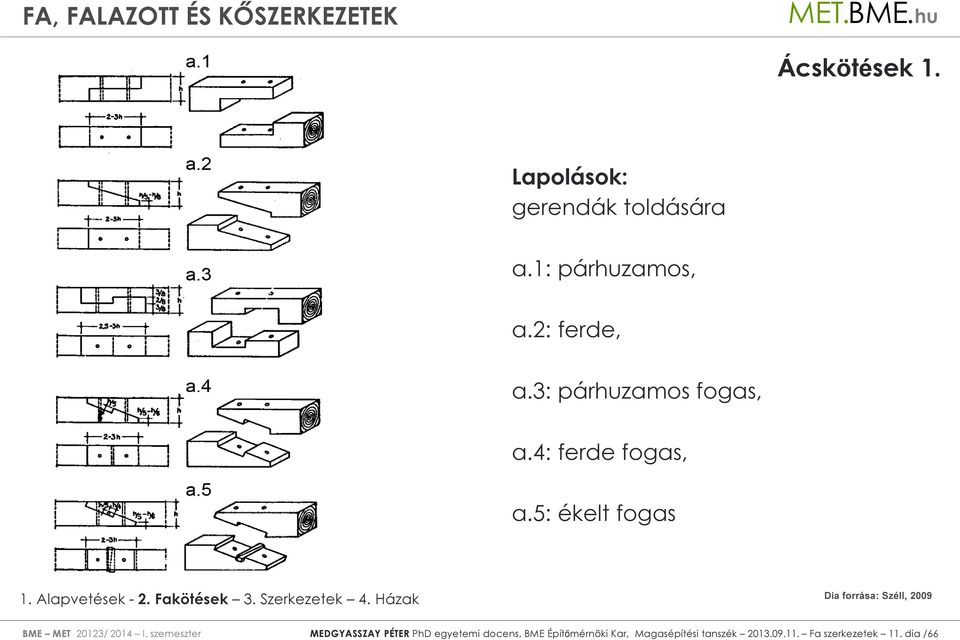

11 Ácskötések 1. Lapolások: gerendák toldására a.1: párzamos, a.2: ferde, a.3: párzamos fogas, a.4: ferde fogas, a.5: ékelt fogas BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 11. dia /66

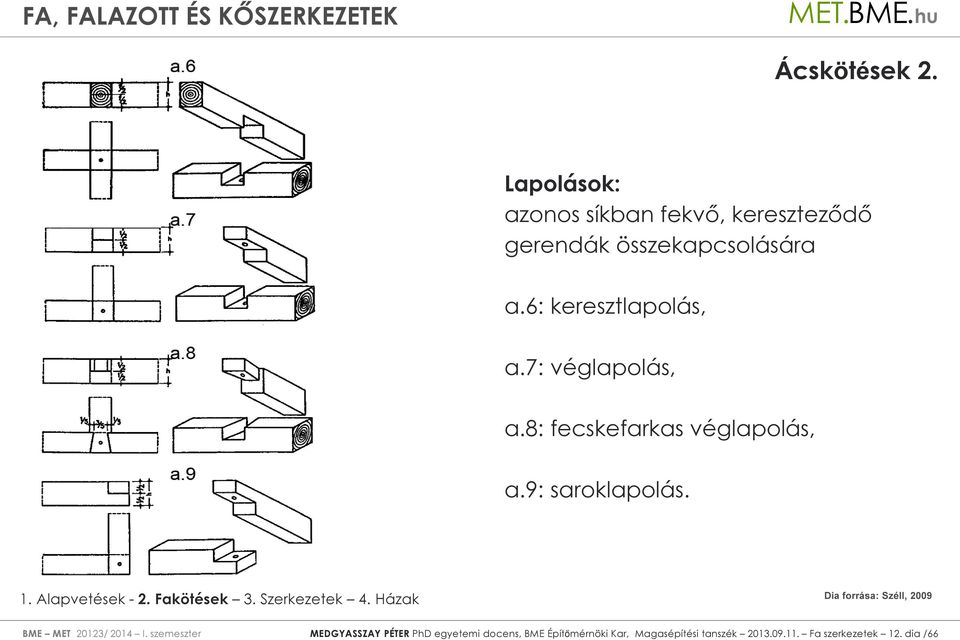

12 Ácskötések 2. Lapolások: azonos síkban fekvő, kereszteződő gerendák összekapcsolására a.6: keresztlapolás, a.7: véglapolás, a.8: fecskefarkas véglapolás, a.9: saroklapolás. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 12. dia /66

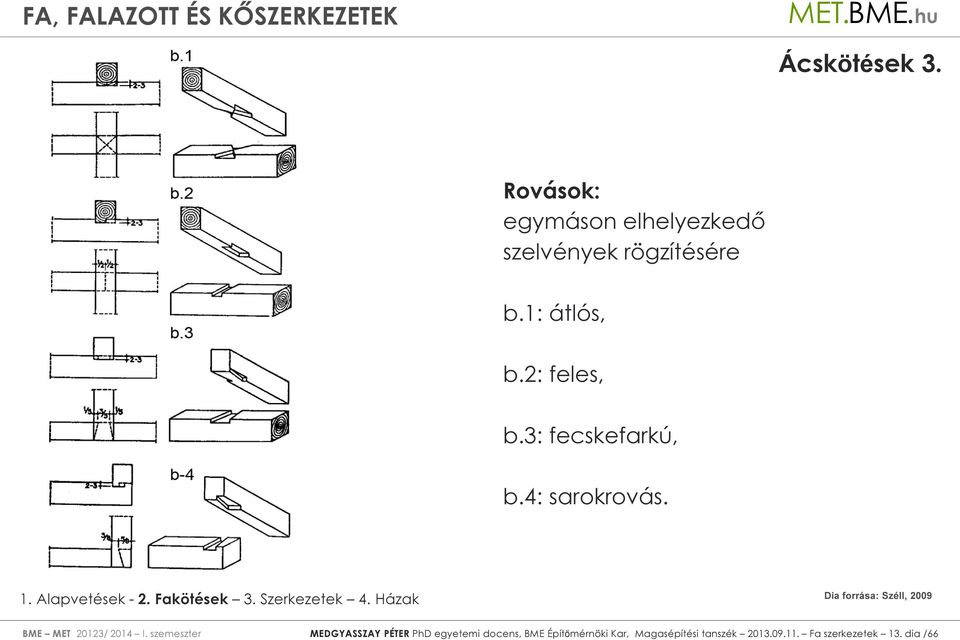

13 Ácskötések 3. Rovások: egymáson elhelyezkedő szelvények rögzítésére b.1: átlós, b.2: feles, b.3: fecskefarkú, b.4: sarokrovás. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 13. dia /66
14 Ácskötések 4. Beeresztések: függőleges vagy ferde rúdelemek vízszintesekhez kapcsolására c.1: merőleges, c.2: egyszeres ferde, c.3: kettős ferde BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 14. dia /66

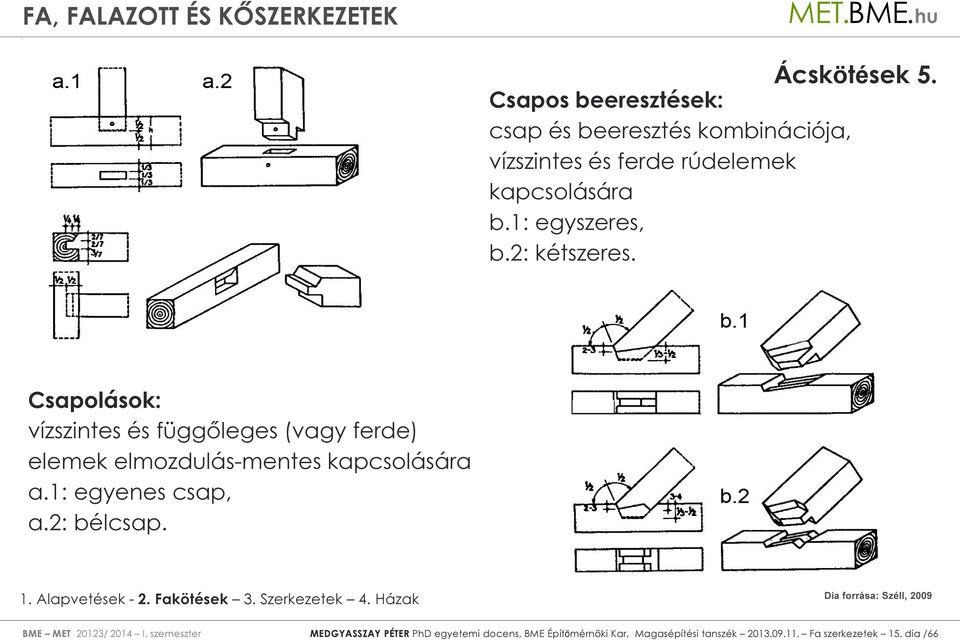

15 Csapos beeresztések: csap és beeresztés kombinációja, vízszintes és ferde rúdelemek kapcsolására b.1: egyszeres, b.2: kétszeres. Ácskötések 5. Csapolások: vízszintes és függőleges (vagy ferde) elemek elmozdulás-mentes kapcsolására a.1: egyenes csap, a.2: bélcsap. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 15. dia /66
16 Horgolások: vízszintes gerendákra ráülő ferde rudak kapcsolására Ácskötések 6. c.1: egyszerű, c.2: fészkes, c.3: gerincszelemen és szarufák, c.4: gerincszelemen és szarufák BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 16. dia /66
17 Ácskötések 7. Szélesítő kötések d.1: egyenes, d.2: ékes tompa, d.3: hornyos, d.4: árok-eresztékes e.1 = d.1, e.2 = d.4, e.3: zsindelypalánkolás, e.4: aljazott borítás. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 17. dia /66
18 Toldások: vízszintes, ferde és függőleges elemek összekapcsolására f.: gerenda toldása tompa illesztéssel Ácskötések 8. Oszlopok, cölöpök toldása: g.1: tompa, vascövek + kapcsok; g.2: acélabronccsal; g.3: keresztnyereg kötéssel; g.4: ollós-csappal; g.5: ékes illesztésű ollós-csappal. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 18. dia /66
19 Ácskötések példái Oszlop gerendák - könyökfák - szarufa BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 19. dia /66

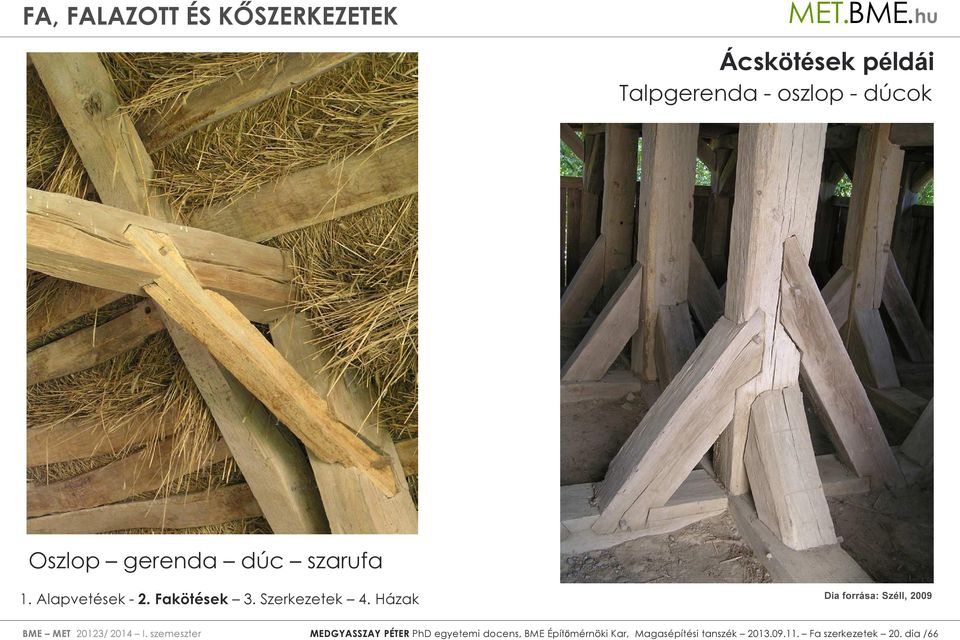

20 Ácskötések példái Talpgerenda - oszlop - dúcok Oszlop gerenda dúc szarufa BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 20. dia /66
21 Ácskötések értékelése Az ácskötések hátrányos tulajdonságai: jelentős keresztmetszet-gyengítést okoznak; acél kötőelemekre van szükségük, erőjátékuk nem tiszta, erőtani méretezésük csak erős közelítéssel lehetséges, megépítésük fa- és munkaerő-pazarló. A korszerűsítés célja a hátrányok kiküszöbölése mérnöki jellegű kötések kialakulása. Ábra forrása: IMGH BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 21. dia /66
22 3. Fa épületszerkezetek példázó bemutatása Az alapozástól a tetőfedésig, az egész épület elkészíthető fából. fedélszerkezetek, fafödémek, fa falak és vázak, fa burkolatok fa fedések fa cölöpalapozás. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 22. dia /66
23 3.1 Fedélszerkezetek A magastető rendeltetése. A fedélszerkezet feladata. A fedélszerkezet a kezdetektől a XX. század elsőharmadáig lényegében változatlan. A hagyományos, ácsjellegű fedélszék: síkbeli rúdszerkezetek sorolásával előállított térbeli szerkezet, megfelelő teherbírással és állékonysággal, anyag- és munkaerő-pazarló jelleggel. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 23. dia /66
24 Fedélszék (nem tipikus megoldás) Példa a népi építészetből, malom fedélszerkezete. Látszó szerkezeti elemek: háromszög képzésű főállás, derékszelemen, szarufák, kévefedés dorongfákon. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 24. dia /66
25 Sűrűállásos, szarusoros fsz. Szelemenes fedélszék Fedélszékek fő csoportjai Kialakítását az épület szélességi mérete és a megtámasztás lehetősége határozza meg. Fő elemcsoportok: tartószerkezeti elemek (oszlop, szelemen) szaruzat (szarufák sora), fedést hordozó aljzat. Szerkezeti jellegzetességek: saját síkban merev háromszög-képzés, hosszirányú merevség külön elemekkel (viharléc, könyökfák) BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 25. dia /66
26 Hagyományos fedélszékek példái: sűrűállásos, szarusoros fsz. ÜRES FEDÉLSZÉK Szentendre, Skanzen: a fedélszerkezet alulról látható (nem tipikus szerkezet) BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 26. dia /66
27 Hagyományos fedélszékek példái: sűrűállásos, szarusoros fsz. TOROKGERENDÁS FEDÉLSZÉK CSOMÓPONT-VÁLTOZATOK BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 27. dia /66
28 Hagyományos fedélszékek példái: sűrűállásos, szarusoros fsz. KÉTÁLLÓSZÉKES FEDÉLSZÉK BAKDÚCOS FEDÉLSZÉK BAKDÚCOS FEDÉLSZÉK 1. Talpszelemen 2. Oszlop 3. Dúc 4. Derékszelemen 5. Könyökfa 6. Szarufa 7. Taréjszelemen 8. Kakasülő BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 28. dia /66
29 Hagyományos fedélszékek példái: sűrűállásos, szarusoros fsz. HÁROMÁLLÓSZÉKES FEDÉLSZÉK BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 29. dia /66
30 Hagyományos fedélszékek példái: EGYSZERES FÜGGESZTŐMŰVES FEDÉLSZÉK BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 30. dia /66
31 Hagyományos fedélszékek példái: KETTŐS FÜGGESZTŐMŰVES FEDÉLSZÉK BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 31. dia /66
32 Mérnöki faszerkezetek 6-35 m fesztáv olcsó, gyors, 40% faanyag megtakarítás Ábra forrása: IMGH Forrás: BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 32. dia /66
33 Rétegelt ragasztott fa tartók Max. szélesség: 40 cm Max. magasság: 200 cm Max. hosszúság: 42 m Ábra forrása: Holzforschlung Austria, Introwood, Lignum Forrás: Holzforschlung Austria, Introwood, Lignum BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 33. dia /66
34 3.2. Fafödémek, erkélyek, lépcsők Klasszikus fafödémek példái: a) Pórfödém padlástér elválasztására, födémgerendák deszkaborítással vályog-tapasztással. b) Csapos gerendafödémek sűrűgerendás, alul sík szerkezetek, lefelé szintenként vastagodó fal, fél-tégla széles felületére egymás mellé felfektetett gerendák együttdolgozásával Korszerű fafödémek pallóból, vagy szegezett tartókkal, sűrű (40-45 cm) tengelykiosztással, gerendák közötti mezők réteges, szerelt konstrukcióként BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 34. dia /66
35 Klasszikus fafödémek példái a.) pór-födém b.) csapos gerendafödém BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 35. dia /66
36 Pórfödém Pórfödém mestergerendával BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 36. dia /66
37 Modern fafödémek Födémgerendákra merőleges metszetek látszó gerendás födéme rejtett gerendás födémek BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 37. dia /66
38 Modern fafödémek 2. Ábra forrása: Massiv-Holz-Mauer Forrás: Massiv-Holz-Mauer BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 38. dia /66
39 Erkélyek A kitettség következtében nagy a tönkremenetel veszélye. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 39. dia /66
40 Modern erkélyek Kialakítás: az igénybevételnek megfelelő anyagból és szerkezettel. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 40. dia /66
41 Falépcső, létra BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 41. dia /66
42 3.3. Fa falak és favázak Fa falak, boronafalak: rönkfal és gerenda-fal Favázak: Fachwerk - fiókműves építés ácsjellegű fakötések a csomópontok nem sarok-merevek, váz mezőinek kifalazása. új típusú favázak palló, heveder, deszkaváz, szerelt külső és belső borítással, hőszigetelő kitöltéssel, sarokmerev csomópontokkal. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 42. dia /66
43 Boronafalak b.1 b.2: rönkfalak, c.1 c.2: gerenda-falak, d.1 d.2 c.3: hőszigetelt gerenda-fal. Épületsarok kialakítása d.1 - rönkfalnál, d.2 - gerenda-falnál. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 43. dia /66
44 Boronafalak 2 Épületsarok kialakítása d.3 fecskefarkas gerenda-falnál d.4 - álrönkafal d.3 d.4 BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 44. dia /66
45 Favázak 1. Fachwerk - fiókmű BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 45. dia /66
46 Fachwerk - fiókmű réselzárás befalazó-léccel a.2 koszorúgerenda a.1 a.3 a.1: váz-összeállítás, a.2: vázkitöltő falak, a.3: ácsjellegű csomópontok. dúc oszlop heveder küszöbgerenda BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 46. dia /66
47 Favázak 2. Modern faváz vázgerenda fiókgerenda bélcsapos kapcsolat acélszerelvényes csomópont Modern faváz azonos síkban csatlakozó szerkezeti elemekkel, mérnöki jellegű csomópontokkal, acél szerelvényekkel. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 47. dia /66
48 Ívszerkezet BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 48. dia /66
49 Rúdrács héj BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 49. dia /66
50 Hálószerkezet BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 50. dia /66
51 3.4 Nyílászárók Nyílászárók: Ablak és árnyékoló Kapu kerítésben és falban BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 51. dia /66

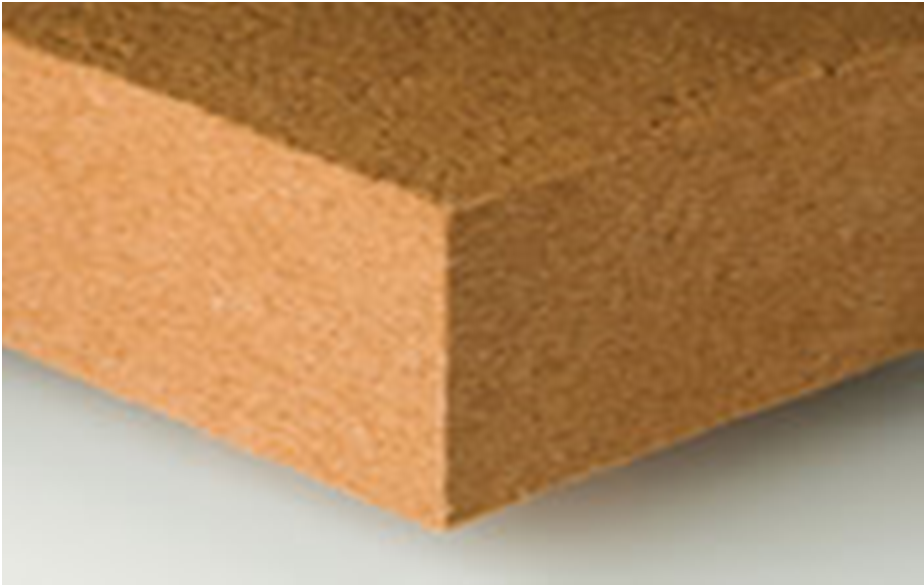

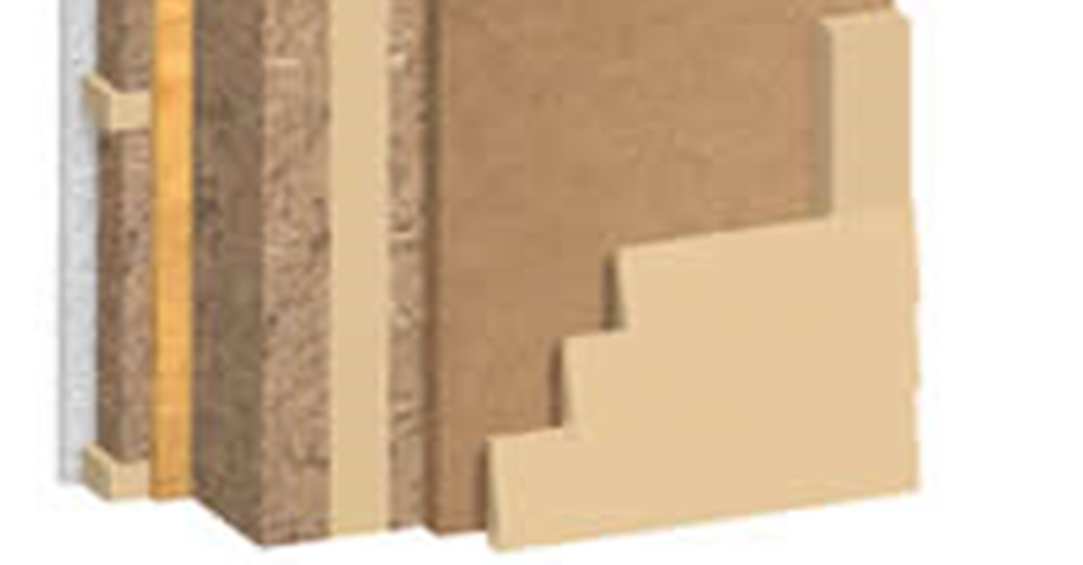

52 3.5 Hőszigetelés BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 52. dia /66
53 3.6 Fedések Tetőfedés - zsindely BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 53. dia /66
54 3.7. Fa cölöpalapozás Palota Velencében Jellemzés: mélyalapozási mód, anyaga tölgy (ritkábban fenyő), a verési igénybevétel felvétele vasalással. a.1: elrendezés elve; a.2 a.4: részletek, a.5: cölöp-kötegek BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 54. dia /66
55 4. Faházak szerkezeti változatai és épületfizikai jellemzése Rendeltetés, használat szerinti változatok: 1.alárendelt (mezőgazdasági melléképület), 2.ideiglenes (felvonulási), 3.időszakos használatú (hétvégi, nyaraló), 4.teljes értékű ún. készházak. Épületfizikai jellemzés: 1 3. A csekély igényű faházak hőtechnikai korlátjai: barakk-klíma. 4. A korszerű készházak a fokozott téli és nyári hővédelem, az energiatakarékosság, valamint a hangvédelem követelményeinek megfelelnek. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 55. dia /66
56 Faházak Mezőgazdasági és időszakos rendeltetésű épületek BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 56. dia /66
57 Hétvégi faház üvegezett verandával BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 57. dia /66
58 Boronafalas házak a.1) Rönkfalas ház Hagyományos vidéki fürdőházak Svédországban a.2) Gerendafalas ház BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 58. dia /66
59 Hagyományos faházak, szerkezeti részletek Függőleges metszetek a) b) c) Vízszintes metszetek a) Keretes falpanelek látszó elemcsatlakozással; b) Takaróprofilos elemcsatlakozással; c) Utólag szerelt szellőző légréses burkolattal BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 59. dia /66
60 Favázas házak építése BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 60. dia /66
61 Korszerű favázas lakóépületek: készházak Teljes értékű lakóházak BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 61. dia /66
62 Modern fa üveg építészet: Budapest, Barabás villa Építész: Basa Péter BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 62. dia /66
63 Budapest, Barabás villa Építész: Basa Péter BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 63. dia /66
64 Ellenőrző kérdések 1. Ismertesse az építési fák alapvető típusait és sorolja fel a jellemző alkalmazási terülteteket! 2. Ábrával illusztrálja a favédelem épületszerkezeti megoldásait (min. 3 db.)! 3. Milyen hatások ellen kell/lehet védeni vegyszeres kezeléssel a fa épületszerkezeteket? Ezen kezeléseknek milyen alapvető módszerei vannak? 4. Ismertesse az évgyűrűk elhelyezkedésének függvényében milyen elvet kell betartani rönkfák építési anyaggá történő felvágása során! 5. Rajzi ábrákkal illusztrálja a párzamos/ferde/párzamos fogas/ferde fogas lapolásokat! 6. Rajzi ábrákkal illusztrálja a véglapolást, keresztlapolást, fecskefarkas véglapolást, saroklapolást! 7. Rajzi ábrákkal illusztrálja az átlós/feles/fecskefarkú/sarok rovásokat! 8. Rajzi ábrákkal illusztrálja a merőleges/egyszeres ferde/kétszeres ferde/ferde csapos beeresztéseket! 9. Rajzi ábrákkal illusztrálja az egyenes csapos/bélcsapos csapolást! 10. Rajzi ábrákkal illusztrálja az egyszerű és fészkes horgolásokat! BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 64. dia /66
65 Ellenőrző kérdések 11. Rajzi ábrákkal illusztrálja fa oszlopok toldásának lehetőségét (min 2 db)! 12. Sorolja fel az ácskötések előnyeit és hátrányait! 13. Rajzi ábrákkal illusztrálja az üres/torokgerendás/kétállószékes/bakdúcos/egyszeres függesztőműves/kétszeres függesztőműves fedélszerkezet (állás rajza)! Adja meg az állás és az elemek jellemző méretét! Ismertesse az állásra merőleges merevség biztosításának elvét! 14. Rajzoljon le mérnöki faszerkezetet, a jellemző keresztmetszetek, fesztávok megadásával! 15. Rajzi ábrával illusztrálja a pór-födém/csaposgerenda födém/modern fafödém jellemző keresztmetszetét az alkalmazott anyagok megnevezésével, jellemző méretek megadásával! 16. Rajzi ábrával illusztrálja rönkfal/gerendafal jellemző keresztmetszetét, az alkalmazatt anyagok megnevezésével, jellemző méretek megadásával! 17. Rajzi ábrával illusztrálja a favázas könnyűszerkezetes falszerkezet keresztmetszetét az alkalmazott anyagok megnevezésével, jellemző méretek megadásával! BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 65. dia /66
66 Ajánlott irodalom - Dr. Széll László: Magasépítéstan I. és II. Tankönyvkiadó, Budapest, - Dr. Gábor László: Épületszerkezettan III. Nemzeti Tankönyvkiadó, Budapest - Frick, Knöll, Neumann, Weinbrenner: Baukonstruktionslehre 1., 2. BG. Teubner, Stuttgart Egyéb felhasznált irodalom - Széll Mária: Fa-, falazott és kőszerkezetek (előadásjegyzet) Diákon hivatkozott gyártók alkalmazástechnikai leírásai. Köszönöm a figyelmüket! medgyasszay.peter@met.bme. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Fa szerkezetek 66. dia /66
