FA, FALAZOTT ÉS KŐSZERKEZETEK 2. Előadás: Kő szerkezetek BME MET Előadó:
|
|
|
- Ernő Barna
- 9 évvel ezelőtt
- Látták:
Átírás

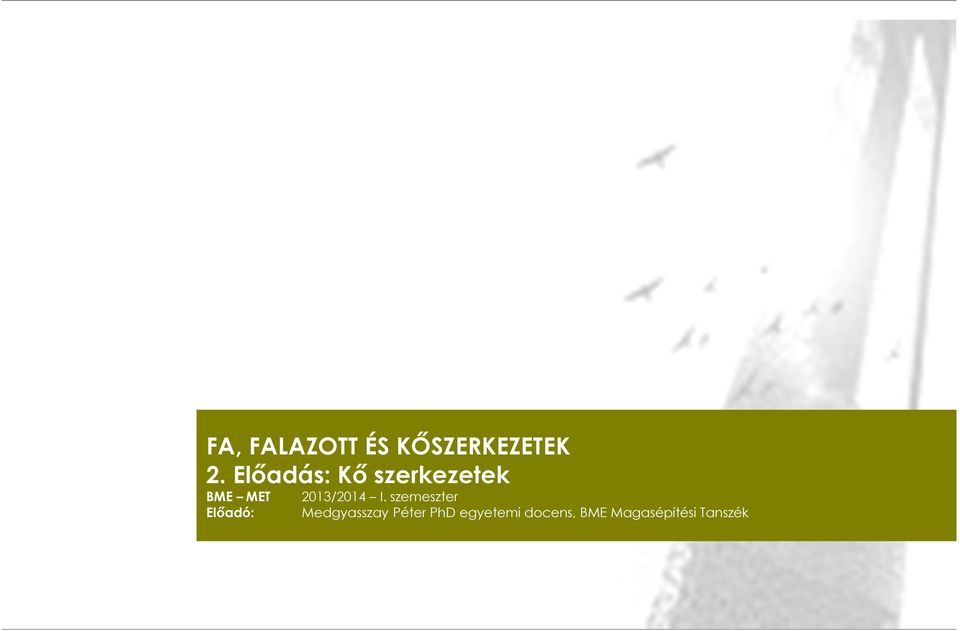

1 2. Előadás: Kő szerkezetek BME MET Előadó: 2013/2014 I. szemeszter Medgyasszay Péter PhD egyetemi docens, BME Magasépítési Tanszék

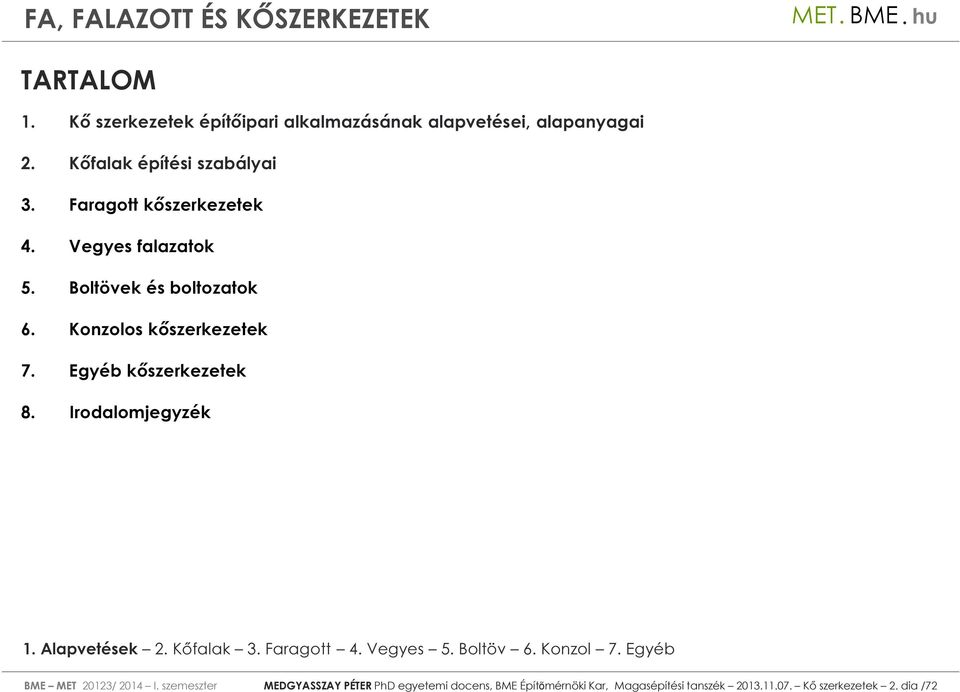

2 TARTALOM 1. Kő szerkezetek építőipari alkalmazásának alapvetései, alapanyagai 2. Kőfalak építési szabályai 3. Faragott kőszerkezetek 4. Vegyes falazatok 5. Boltövek és boltozatok 6. Konzolos kőszerkezetek 7. Egyéb kőszerkezetek 8. Irodalomjegyzék BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 2. dia /72

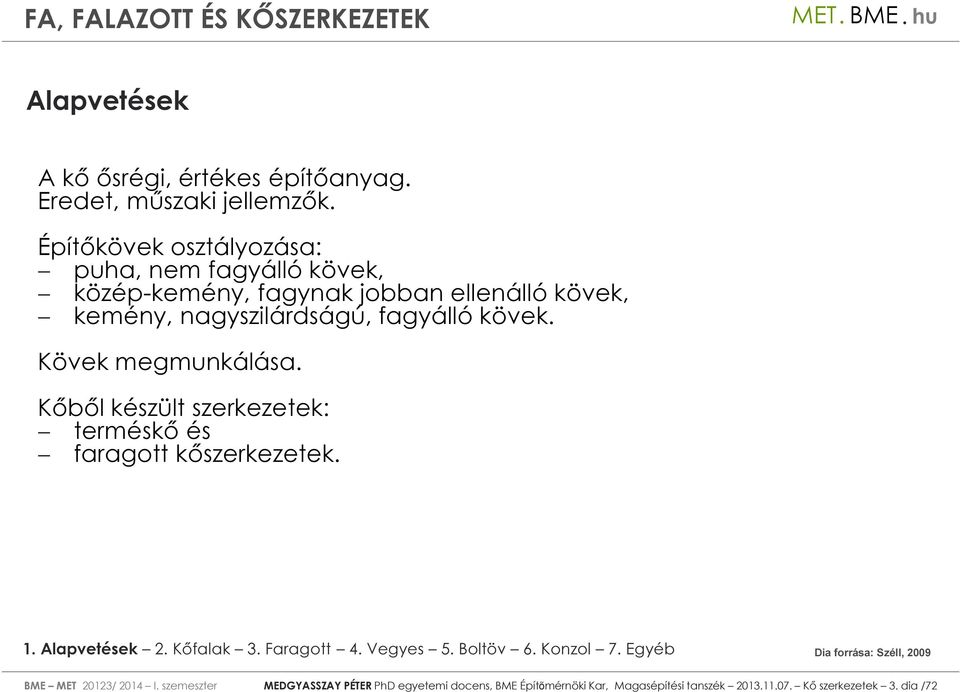

3 Alapvetések A kő ősrégi, értékes építőanyag. Eredet, műszaki jellemzők. Építőkövek osztályozása: puha, nem fagyálló kövek, közép-kemény, fagynak jobban ellenálló kövek, kemény, nagyszilárdságú, fagyálló kövek. Kövek megmunkálása. Kőből készült szerkezetek: terméskő és faragott kőszerkezetek. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 3. dia /72
4 Kő épületszerkezetek Ökológiai megfontolások: a kővel, mint resource (erőforrással) való takarékoskodás, kitermelés, feldolgozás, beépítés közepesen nagy primer-e igénye, az életciklus-analízis pozitív elemei. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 4. dia /72

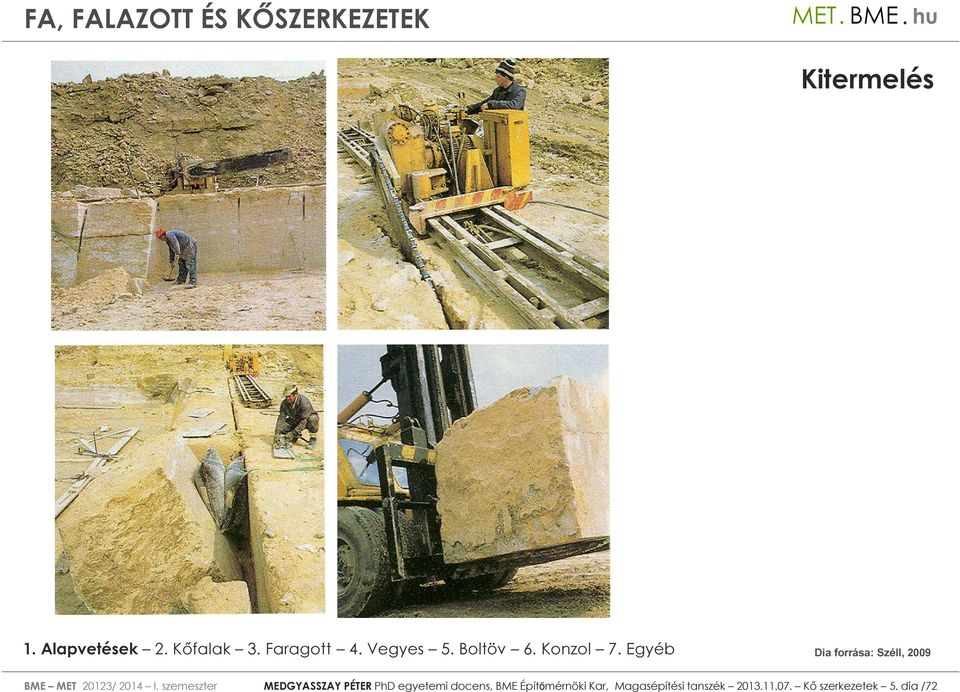

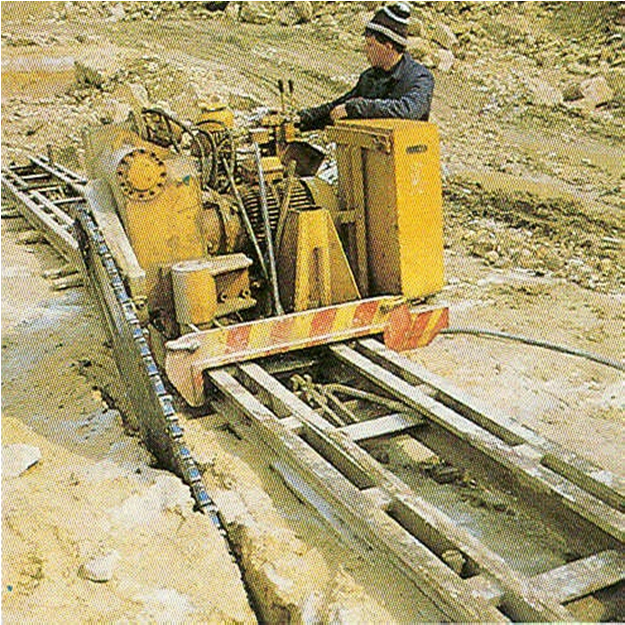

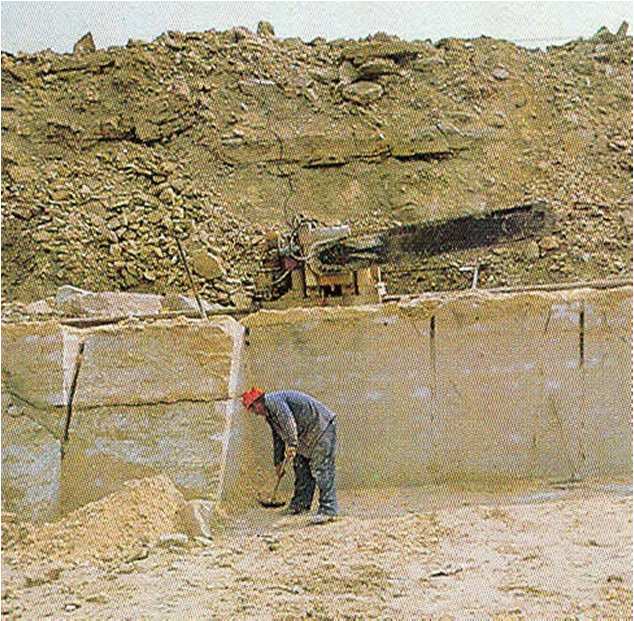

5 FA, FALAZOTT ÉS KŐSZERKEZETEK Kitermelés K i t e r m e l é s BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 5. dia /72
6 FA, FALAZOTT ÉS KŐSZERKEZETEK Megmunkálás M e g m u n k á l á s BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 6. dia /72

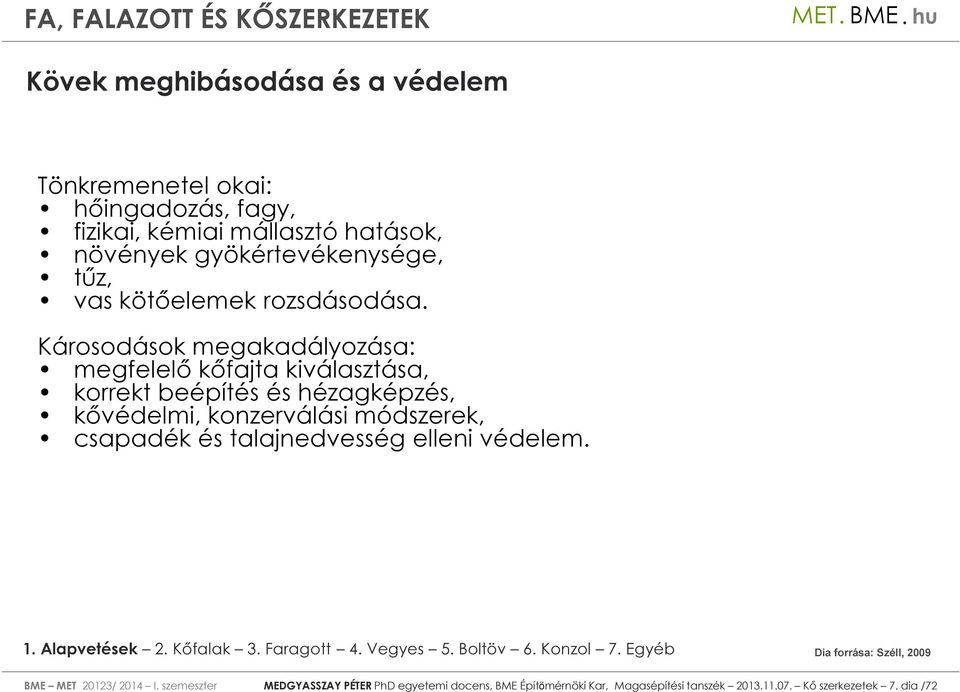

7 Kövek meghibásodása és a védelem Tönkremenetel okai: hőingadozás, fagy, fizikai, kémiai mállasztó hatások, növények gyökértevékenysége, tűz, vas kötőelemek rozsdásodása. Károsodások megakadályozása: megfelelő kőfajta kiválasztása, korrekt beépítés és hézagképzés, kővédelmi, konzerválási módszerek, csapadék és talajnedvesség elleni védelem. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 7. dia /72

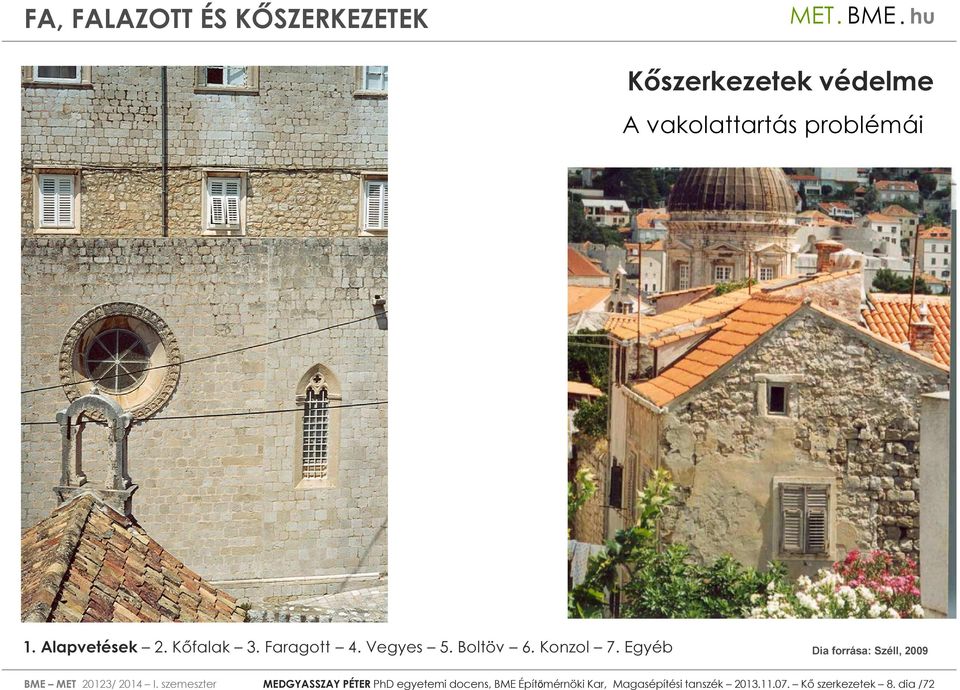

8 Kőszerkezetek védelme A vakolattartás problémái BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 8. dia /72

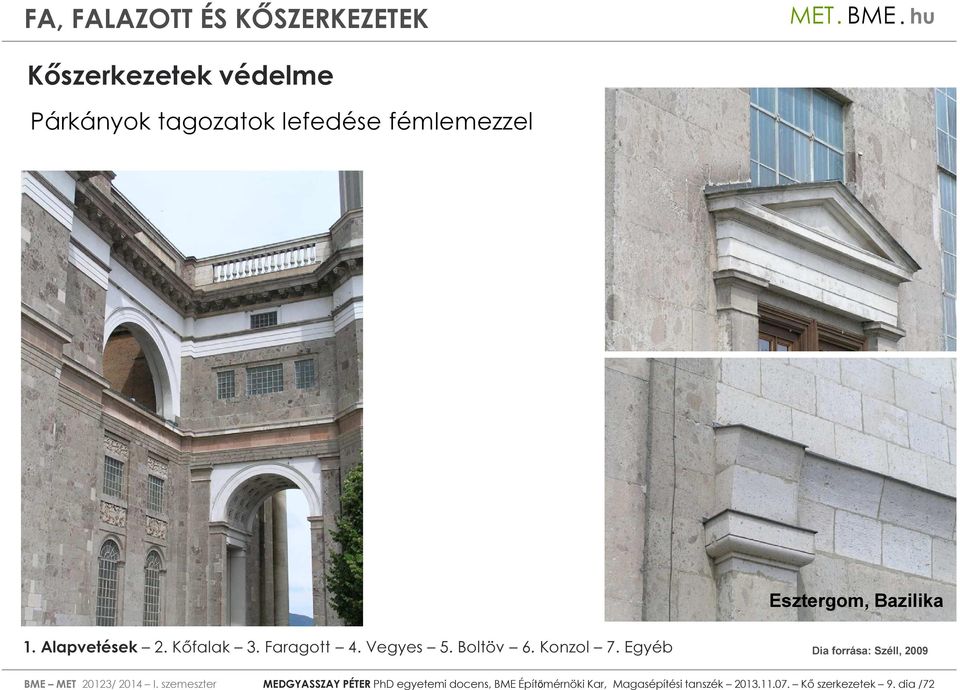

9 Kőszerkezetek védelme Párkányok tagozatok lefedése fémlemezzel Esztergom, Bazilika BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 9. dia /72

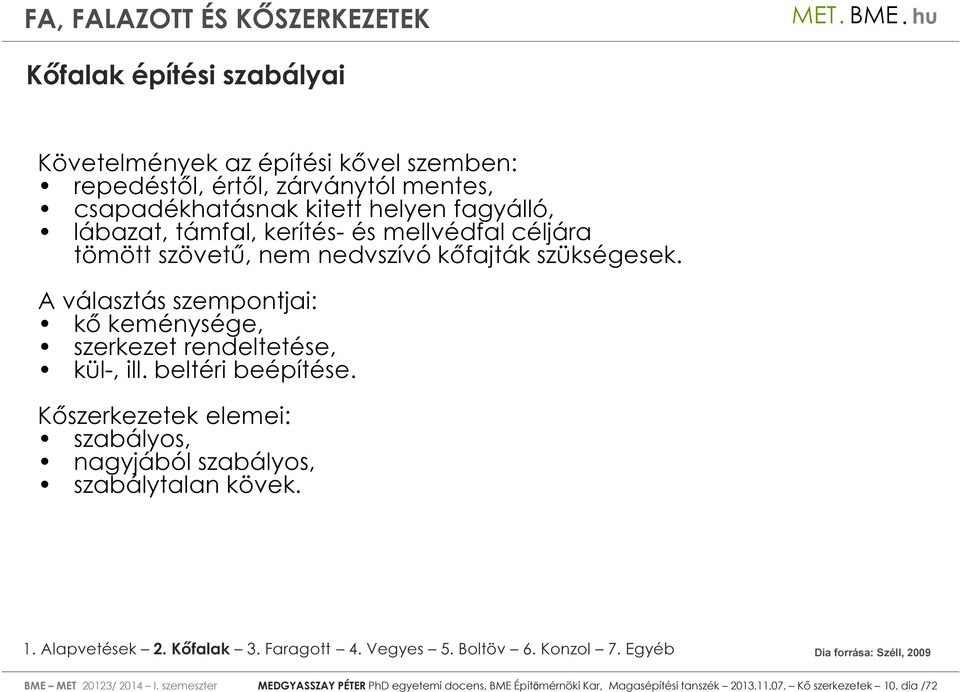

10 Kőfalak építési szabályai Követelmények az építési kővel szemben: repedéstől, értől, zárványtól mentes, csapadékhatásnak kitett helyen fagyálló, lábazat, támfal, kerítés- és mellvédfal céljára tömött szövetű, nem nedvszívó kőfajták szükségesek. A választás szempontjai: kő keménysége, szerkezet rendeltetése, kül-, ill. beltéri beépítése. Kőszerkezetek elemei: szabályos, nagyjából szabályos, szabálytalan kövek. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 10. dia /72

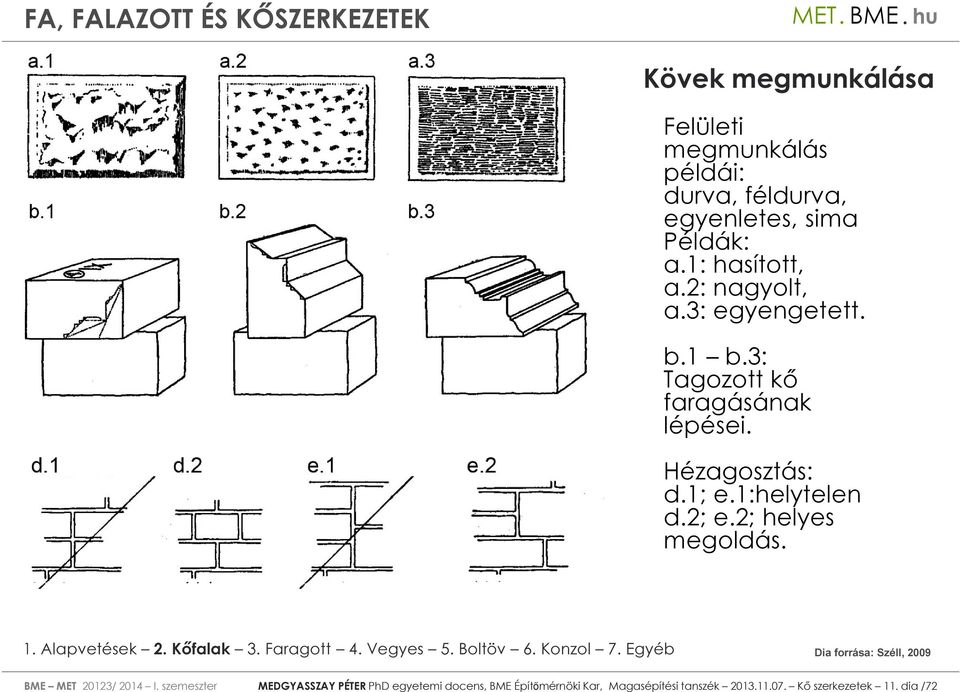

11 Kövek megmunkálása Felületi megmunkálás példái: durva, féldurva, egyenletes, sima Példák: a.1: hasított, a.2: nagyolt, a.3: egyengetett. b.1 b.3: Tagozott kő faragásának lépései. Hézagosztás: d.1; e.1:helytelen d.2; e.2; helyes megoldás. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 11. dia /72

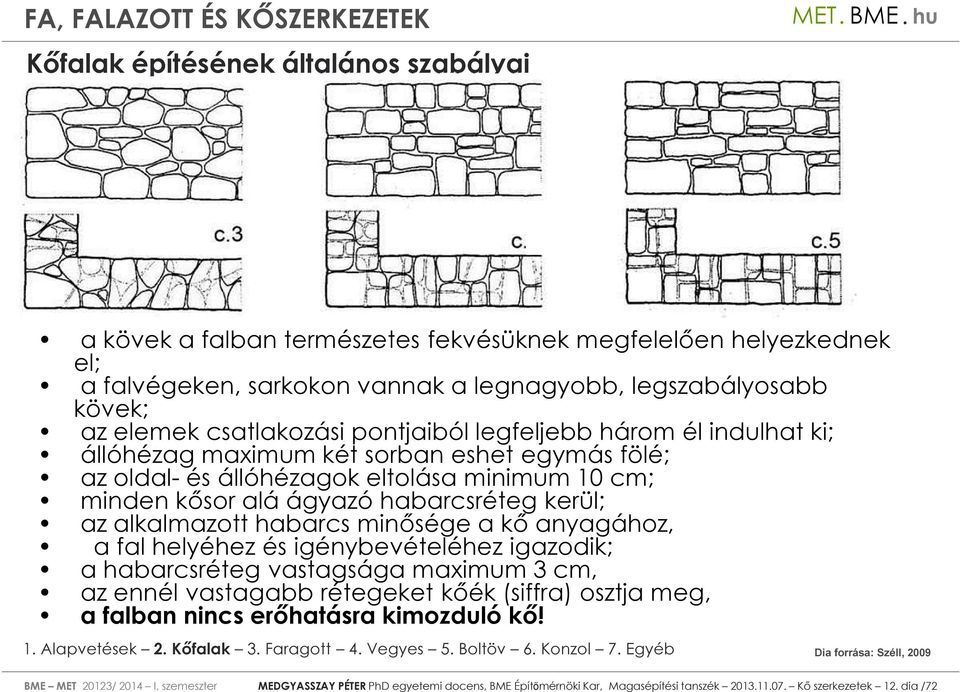

12 Kőfalak építésének általános szabályai a kövek a falban természetes fekvésüknek megfelelően helyezkednek el; a falvégeken, sarkokon vannak a legnagyobb, legszabályosabb kövek; az elemek csatlakozási pontjaiból legfeljebb három él indulhat ki; állóhézag maximum két sorban eshet egymás fölé; az oldal- és állóhézagok eltolása minimum 10 cm; minden kősor alá ágyazó habarcsréteg kerül; az alkalmazott habarcs minősége a kő anyagához, a fal helyéhez és igénybevételéhez igazodik; a habarcsréteg vastagsága maximum 3 cm, az ennél vastagabb rétegeket kőék (siffra) osztja meg, a falban nincs erőhatásra kimozduló kő! BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 12. dia /72

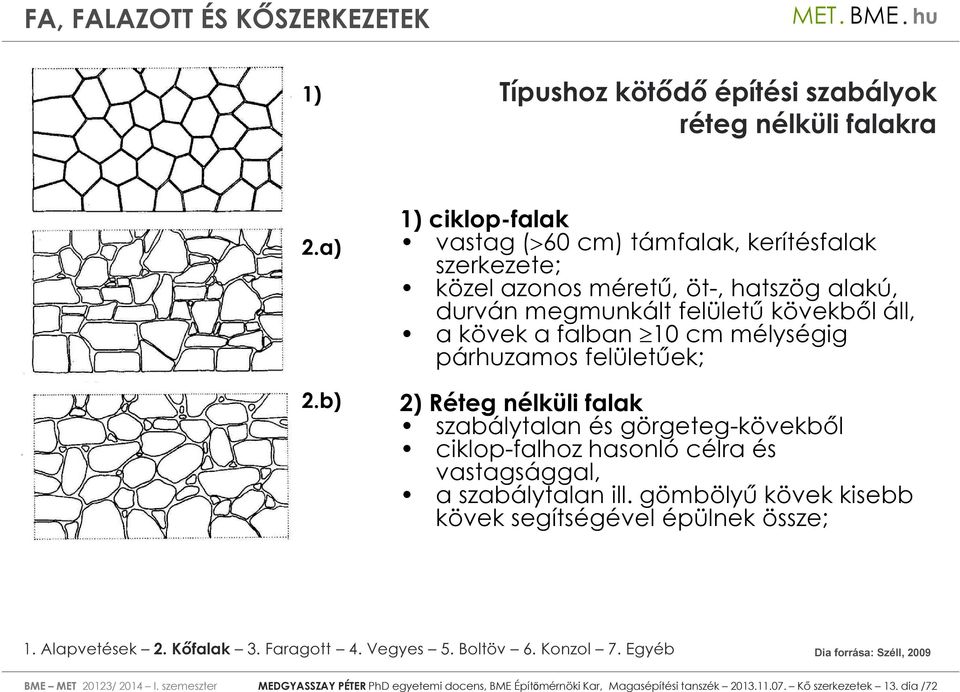

13 1) Típushoz kötődő építési szabályok réteg nélküli falakra 2.a) 2.b) 1) ciklop-falak vastag (>60 cm) támfalak, kerítésfalak szerkezete; közel azonos méretű, öt-, hatszög alakú, durván megmunkált felületű kövekből áll, a kövek a falban 10 cm mélységig párhuzamos felületűek; 2) Réteg nélküli falak szabálytalan és görgeteg-kövekből ciklop-falhoz hasonló célra és vastagsággal, a szabálytalan ill. gömbölyű kövek kisebb kövek segítségével épülnek össze; BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 13. dia /72
14 Kőépítészet Réteg nélküli kőfalak: alépítmény támfal BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 14. dia /72

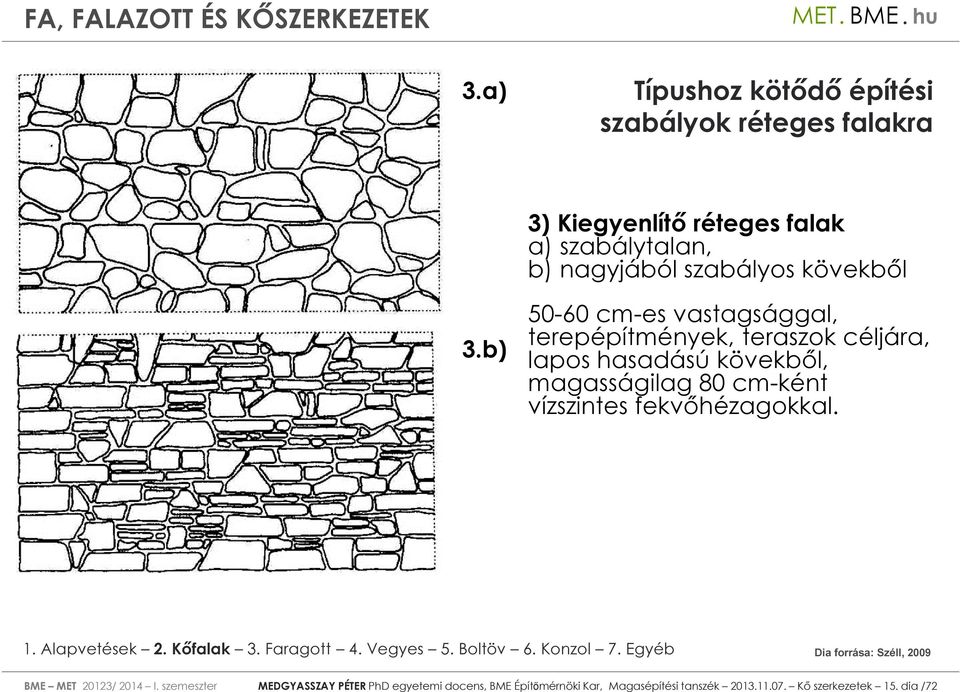

15 3.a) Típushoz kötődő építési szabályok réteges falakra 3) Kiegyenlítő réteges falak a) szabálytalan, b) nagyjából szabályos kövekből 3.b) cm-es vastagsággal, terepépítmények, teraszok céljára, lapos hasadású kövekből, magasságilag 80 cm-ként vízszintes fekvőhézagokkal. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 15. dia /72

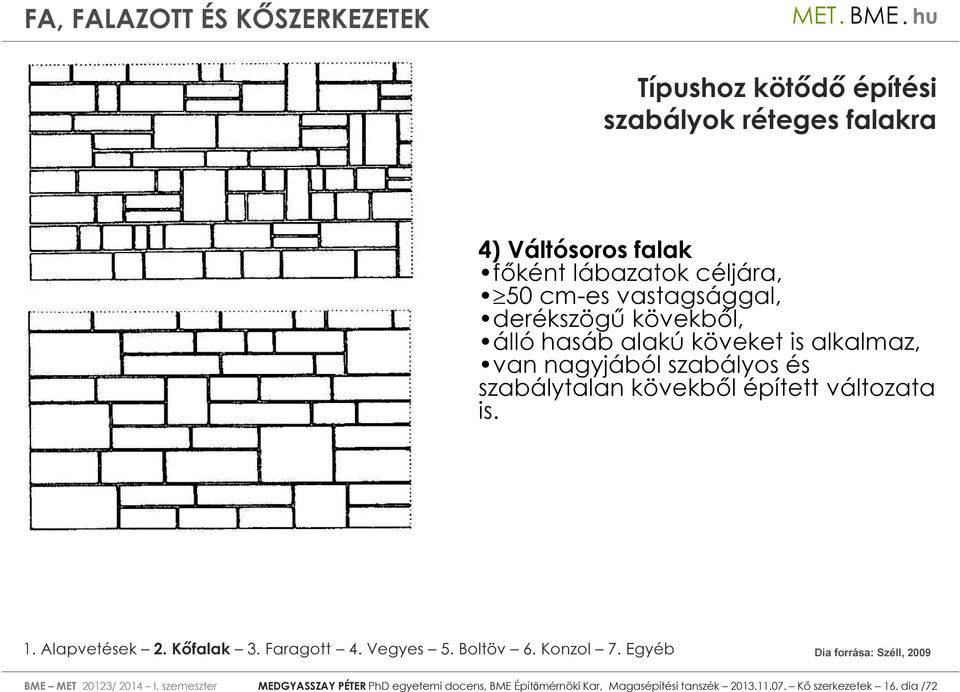

16 Típushoz kötődő építési szabályok réteges falakra 4) Váltósoros falak főként lábazatok céljára, 50 cm-es vastagsággal, derékszögű kövekből, álló hasáb alakú köveket is alkalmaz, van nagyjából szabályos és szabálytalan kövekből épített változata is. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 16. dia /72

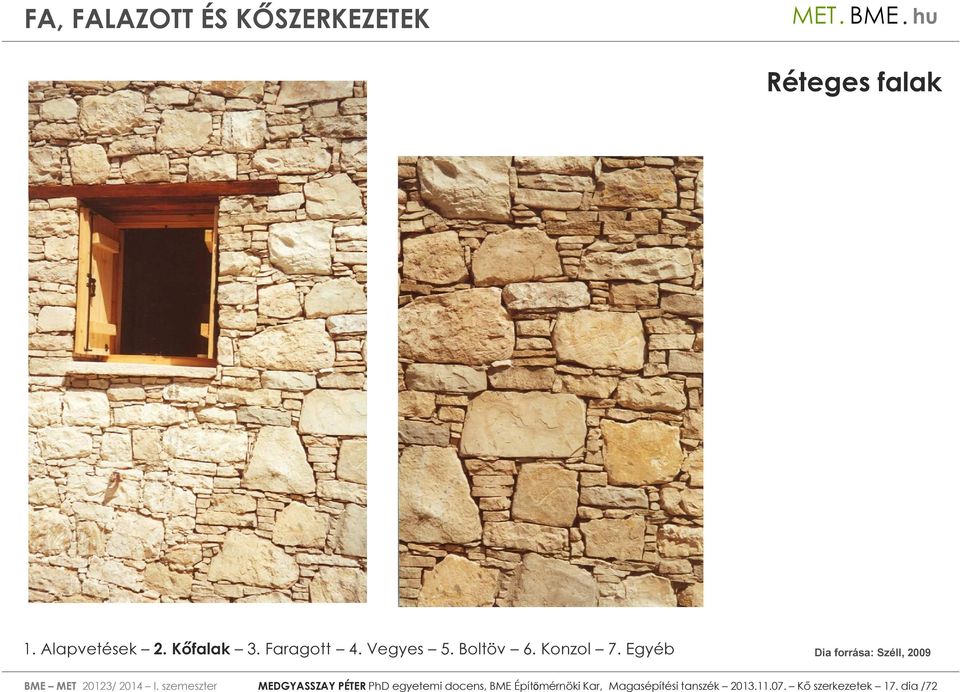

17 Réteges falak BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 17. dia /72

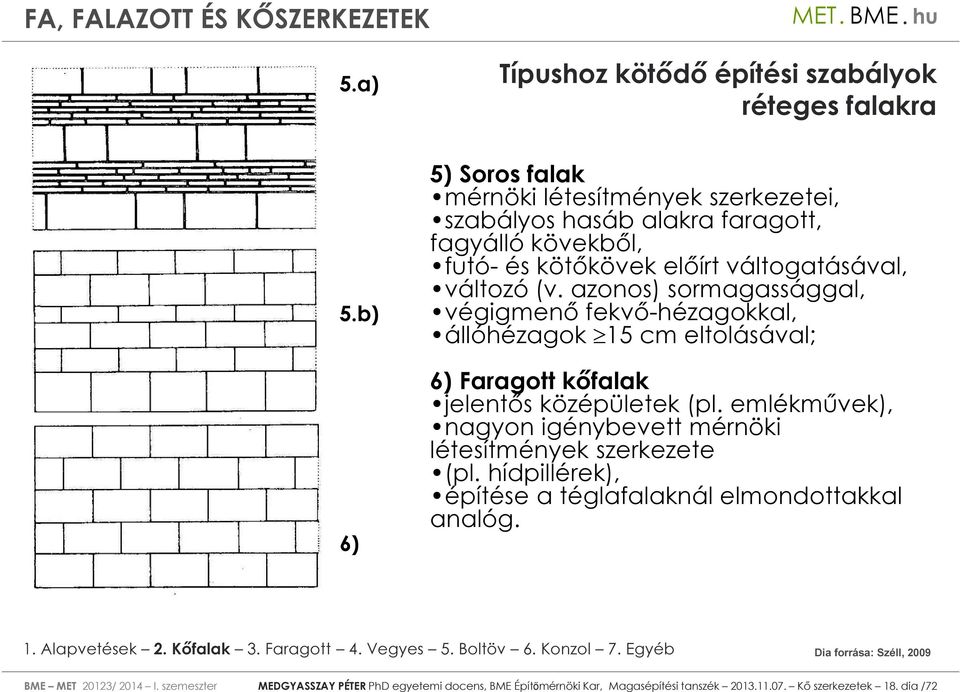

18 5.a) Típushoz kötődő építési szabályok réteges falakra 5.b) 6) 5) Soros falak mérnöki létesítmények szerkezetei, szabályos hasáb alakra faragott, fagyálló kövekből, futó- és kötőkövek előírt váltogatásával, változó (v. azonos) sormagassággal, végigmenő fekvő-hézagokkal, állóhézagok 15 cm eltolásával; 6) Faragott kőfalak jelentős középületek (pl. emlékművek), nagyon igénybevett mérnöki létesítmények szerkezete (pl. hídpillérek), építése a téglafalaknál elmondottakkal analóg. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 18. dia /72

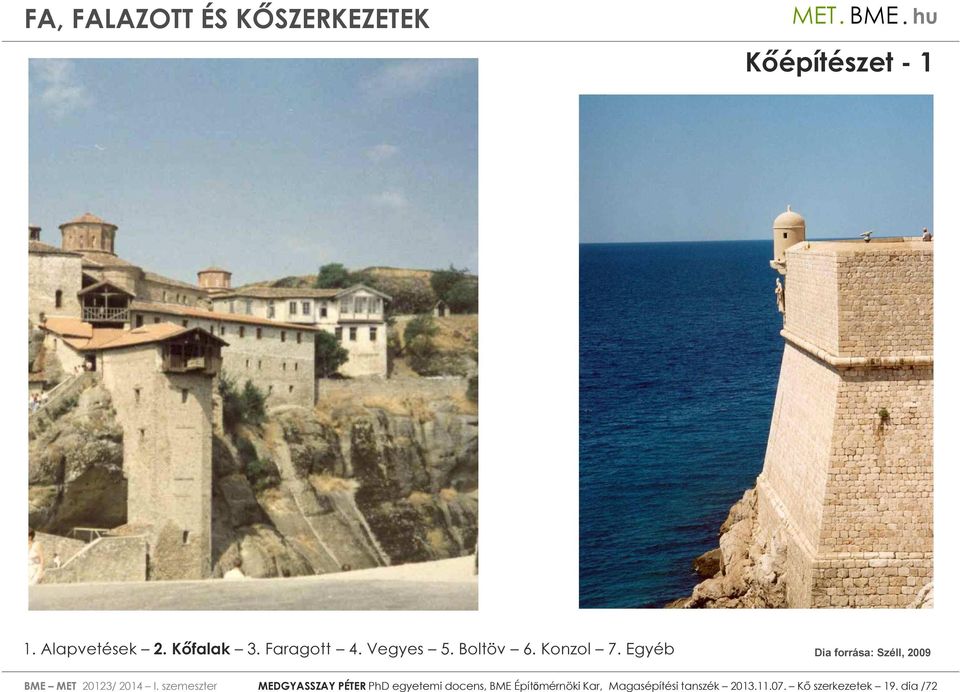

19 Kőépítészet - 1 BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 19. dia /72

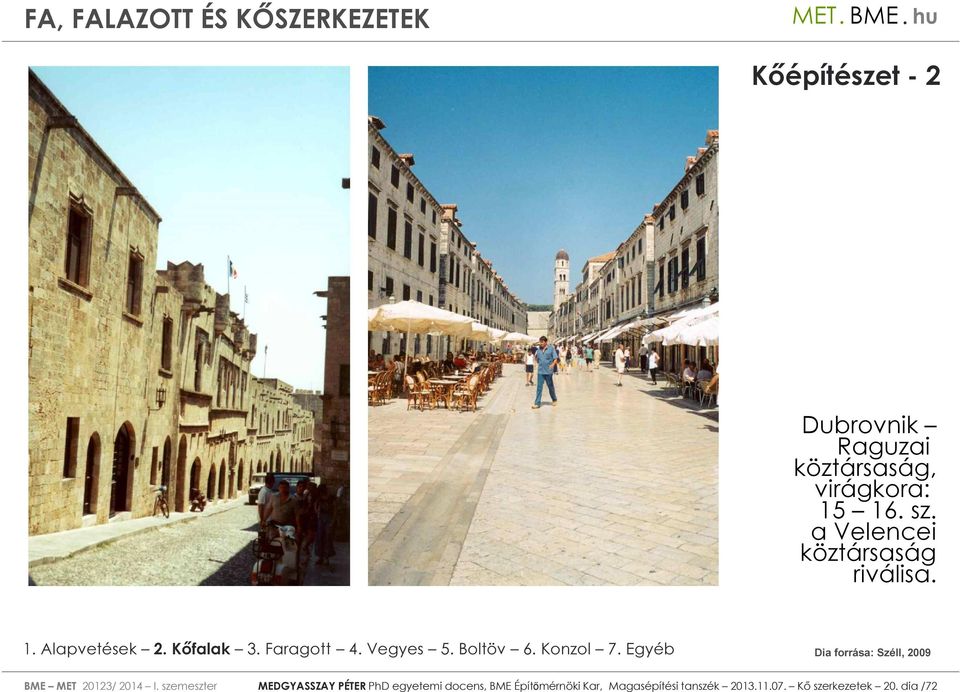

20 Kőépítészet - 2 Dubrovnik Raguzai köztársaság, virágkora: sz. a Velencei köztársaság riválisa. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 20. dia /72
21 Faragott kőszerkezetek Az építés szabályai: méretek és helyzet, rétegződés iránya, szerkezeti kapcsolódás, kőosztás, profilos kövek. Kőmetszés Kőkötések Fémanyagú segédkötések BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 21. dia /72
22 Építését Vespasianus császár parancsára i.sz. 72-ben kezdték el. Vespasianus fia, Titus avatta fel 80-ban. Az utolsó colosseumi vadászatot 523-ban rendezték meg, tehát több mint négy évszázadon át működött. Földrengések, tűzvészek pusztították ben ~2500 szekérnyi anyagot szállítottak el innen, többek között a Vatikán és Róma falainak építéséhez. Megmentése érdekében az első régészeti munkálatok között kezdődtek el. Róma, Colosseum BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 22. dia /72
23 Faragott kő homlokzatok Budapest, Operaház: Ybl Miklós BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 23. dia /72
24 Erőhatás Faragott kőszerkezetek Kövek rétegiránya: erőhatásra merőleges, sérülést és vízbeszívódást gátló: 1.a 5.a: helyes, 1.b 5.b: helytelen BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 24. dia /72
25 Történelmi építészet: faragott, festett kőszerkezetek Pécs, kőtár BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 25. dia /72
26 Faragott kőszerkezetek A hézagosztás a ferde élekre merőleges kell, hogy legyen. 6. Hegyesszögű kövek alkalmazása helytelen. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 26. dia /72
27 Kőmetszés Kőmetszés: összetett geometriájú kövek formai és szerkezeti szempontból helyes kialakítása. 7; 9: profilos kövek hézagosztása merőleges, vagy sugárirányú. 8: könyöklő, küszöb; 10: lábazat visszavágása; 11: holtfutás, él- és zugforduló BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 27. dia /72
28 Kőmetszés Ad. 10. visszavágás Ad. 7. sugárirányú kőosztás Pécs, Dóm BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 28. dia /72
29 Kőmetszés lábazat visszavágása Pécs, Dóm BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 29. dia /72
30 Faragott kőszerkezetek Kövek egymáshoz kapcsolása: kőkötések a.1: álló lemezek összeépítése, a.2: vízszintes elemek véglap-illesztése; a.3: tömbkő és lemezek árokeresztékes kötése; Kőelemek csapos kötései: b.1; b2: nyílás-keret; b3: balluszter; c.1: vascsap c.2: bekötő vas BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 30. dia /72
31 Ék alakú véglap-illesztés Kőmetszés K ő m e t sz é s Holtfutás Visszavágás Lábazat visszavágása BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 31. dia /72
32 Faragott kőszerkezetek Példa: Mostar: Öreg-híd Fémanyagú segédkötések: c.3: kapocs; c.4: kettős ék; c.5 c.7: bekötő vasak Kapcsolat: d: vájatok kiöntése cementpéppel BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 32. dia /72
33 Vegyes falazatok Változatok: 2-4 sor tégla sor kő összefalazásával, kőfalat bélelő téglafal, faragott kőburkolatú téglafal. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 33. dia /72
34 Kő- és téglasorok váltakozásával Vegyes falazatok BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 34. dia /72
35 Vegyes falazatok a.1: téglaréteggel bélelt kőfal a.2 a.3: hőszigetelő bélelésű kőfalak Rusztika c.1 c.3: a profilozás és a hézagosztás viszonya BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 35. dia /72
36 Vegyes falazatok, kővel burkolt téglafalak b.1) futó és kötő kősorok váltakozásával, b.2) minden sorban két futó és egy kötő elem váltakozik BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 36. dia /72
37 Mérnöki létesítmények kőburkolata Kőburkolat, beton illetve tégla hátfallal b.1 b.5: támfalak kőburkolata; c.1 c.2: téglafal kőburkolata; d: hídpillér faragott kőburkolata Kő és tégla, összehangolt sormagasságok BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 37. dia /72
38 Széchenyi Lánchíd A Lánchíd budai pillére a vízmércével BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 38. dia /72
39 Vegyes szerkezetek példa kő és tégla együttes alkalmazására Esztergom, vár BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 39. dia /72
40 Boltövek, boltozatok Gerenda-áthidalások és boltövek; Boltozatok; Erőtani működésük, általános építési szabályaik a tégla anyagú szerkezetekével analóg. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 40. dia /72
41 Athén, Parthenon: i.e Jelenlegi állapot és rekonstruált külső valamint belső kép: sűrűn álló oszlopokkal alátámasztott rövid kőgerendák. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 41. dia /72
42 Nyílásáthidalások faragott kővel burkolt homlokzatokon d.1: kőgerenda; egyenes boltövek d.2: sima (l 1,4 m); d.3: csapos boltöv-kövekkel (l 2,5 m) BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 42. dia /72
43 Nyílásáthidalás Kőgerenda és az önboltozódás kiaknázása: Mükéné, Oroszlános kapu, Kr.e. 14. sz. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 43. dia /72
44 a) Kő boltövek a) álboltöv, b) szegmens boltöv szabálytalan és c) szabályos kövekből b) c) BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 44. dia /72
45 Nyílásáthidalások, boltövek Boltövek hézagosztása azonos rétegmagasságú burkolókövek esetén (eltérő intradosz méretek) e: félköríves boltöv f: kosáríves boltöv BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 45. dia /72
46 Félköríves boltövek BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 46. dia /72
47 Boltövek Zárókövek Siklós, vár BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 47. dia /72
48 Boltövek erőjátéka Oldalnyomás felvétele szélső mezőkben BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 48. dia /72
49 Firenze: Loggia dei Lanzi korai reneszánsz, BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 49. dia /72
50 Álboltozat b) b) a) ó-sumér álboltozat Kr.e körül b) Mykene: Kr.e sz. Athreus kincsesháza BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 50. dia /72
51 Dongaboltozat Kupás kősorokkal falazott dongaboltozat BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 51. dia /72
52 Kupola a) Kupola építése b) Kútház dalmát város terén BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 52. dia /72
53 Csegelyes kupola Pécs: Dzsámi BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 53. dia /72
54 Boltozati vállnyomás felvétele d1) vastag gyámfallal; d2) támpillérekkel; d3) vonóvasakkal BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 54. dia /72
55 Konzolos kőszerkezetek Erkélyek és függőfolyosók Lebegő lépcsők BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 55. dia /72
56 Konzolos kőszerkezetek, erkélyek BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 56. dia /72
57 Konzolos kőszerkezetek, erkélyek BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 57. dia /72
58 Konzolos kőszerkezetek, erkélyek BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 58. dia /72
59 Konzolos kőszerkezetek, lebegő lépcső a) szerkezeti séma b) fokok befalazása c) nyílások áthidalása d) lépcső építése állványról e) orsótér BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 59. dia /72
60 Egyéb kőszerkezetek Külső és belső lépcsők, Alapozás, Padlóburkolatok, Homlokzatburkolatok, stb. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 60. dia /72
61 Tereplépcsők Beásott homlokövek + füves fellépő, Homlokkő + lapos hasadású fellépő, Egymásra fekvő lapos hasadású kövek Gyámolított lépcsők BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 61. dia /72
62 Gyámolított lépcsők BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 62. dia /72

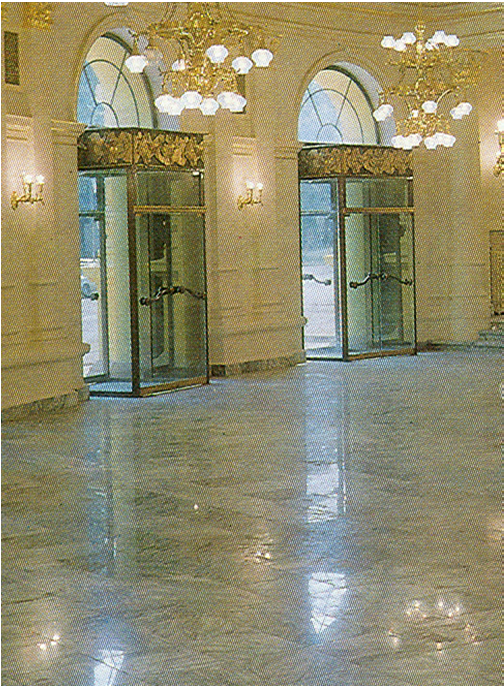

63 FA, FALAZOTT ÉS KŐSZERKEZETEK Kőszerkezetek b) alapozás, c) padlók BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 63. dia /72

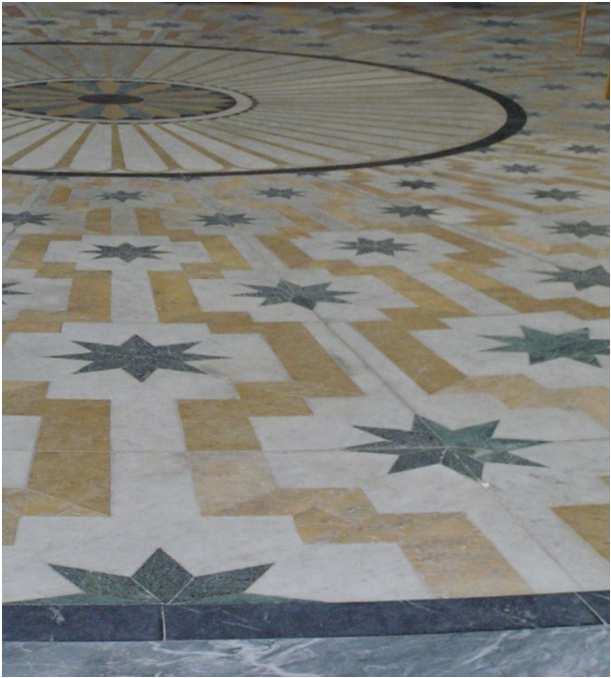

64 Mozaikok a) Római padló b) Magyarországi mozaikok a római korból i.sz sz. c) A kölni dóm padlója BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 64. dia /72
65 Kozmata mozaikművészet Róma: S. Giovanni in Laterano padlózata Róma: S. Paolo fuori le mura kerengője BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 65. dia /72
66 Hagyományos kőlap homlokzatburkolatok a és b) kőlap rögzítések, c és d) kiváltás a födémnél c d BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 66. dia /72
67 Korszerű kőlap homlokzatburkolatok Dia forrása: Profix BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 67. dia /72
68 Kő máshogyan Kőüveg homlokzat: EXPO 2000, Keresztény Vallások Pavilonja Burkolat: 12 mm vtg. üveggel kérgezett 10 mm vtg. márványlap BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 68. dia /72
69 Kő máshogyan lakóház az Ardennekben A fal rétegfelépítése: 26 cm homokkő 2,5 cm légrés 7,5 cm hőszigetelés 14 cm belső fal 1,5 cm vakolat BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 69. dia /72
70 Kő máshogyan KOBOX Augsburg: lakóház Fal rétegfelépítése: 12 cm dolomitkő tűzi horganyzott acéldrót kosárban; 5 cm légrés; 10 mm kasírozott drain-lemez; 14 cm extr. PS hab hőszig.; 5 mm bit. máz; 22 cm vb. fal; vakolat BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 70. dia /72
71 Ellenőrző kérdések 1. Sorolja fel a kő tönkremenetelének okait, illetve a károsodás megelőzésének stratégiáit. 2. Sorolja fel a kőfalak építésének általános szabályait! 3. Mutassa be a réteges kövek beépítésének alapelveit! 4. Rajzi ábrákkal illusztrálja a vegyes (tégla-kő) falakban a két anyag elhelyezkedésének egymáshoz való viszonyát! 5. Rajzi ábrákkal illusztrálva adja meg a kőgerenda/egyenes boltöv/csapos boltöv nézetét, a maximálisan áthidalható fesztáv megadásával! 6. Rajzi ábrával mutassa be az álboltövben a falban lévő elemek helyzetét! 7. Rajzi ábrával mutassa be a boltövekben keletkező vízszintes erők felvételének lehetőségeit (3 db)! 8. Rajzi ábrával illusztrálja a lebegő lépcsők geometriai kialakítását és teherhordásának elvét! 9. Rajzi ábrával illusztrálja a mai kőburkolatok rögzítésének elvét! BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 71. dia /72
72 Ajánlott irodalom Dr. Széll László: Magasépítéstan I. ( , , old.) Tankönyvkiadó, Budapest, ISBN Dr. Gábor László: Épületszerkezettan I. ( old.) Nemzeti Tankönyvkiadó, Budapest, ISBN Frick, Knöll, Neumann, Weinbrenner: Baukonstruktionslehre 1., 2. BG. Teubner, Stuttgart, ISBN ( old.) Egyéb felhasznált irodalom Széll Mária: Fa-, falazott és kőszerkezetek (előadásjegyzet) Diákon hivatkozott gyártók alkalmazástechnikai leírásai. BME MET 20123/ 2014 I. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Kő szerkezetek 72. dia /72
