MAGASÉPÍTÉSTAN II. 10. előadás
|
|
|
- Norbert Varga
- 9 évvel ezelőtt
- Látták:
Átírás
1 10. előadás BME MET 2012/2013 I. szemeszter Előadó: Stocker György Dla, egyetemi docens Készítette: Halász György, Dr. Széll Mária előadása alapján Címlapkép forrása:
2 Üvegfalak Tartalom: 1. Az üvegfal fejlődése 2. Szakipari falak 3. Függönyfalak 3.1. Paneles függönyfalak 3.2. Bordavázas függönyfalak 3.3. Elemes függönyfalak 4. Ablakos üvegburkolatú homlokzatok 5. Üvegfalak tervezése BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 2. dia /51
3 Függönyfalak, üvegfalak Építészeti megjelenés A homlokzat megnyitása nagyméretű és íves üvegfalakkal Budapest, NBC bérirodaház BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 3. dia /51
4 1. Üvegfalak fejlődése Chicago, tűzvész utáni újjáépítés: acélváz + üvegfalak; Fagus Werke: függönyfal; I. világháború utáni évek, modern építészet: Bauhaus; 20. sz. közepe, USA: függönyfalas magasházak, irodaépületek; Koppenhága, Jespersen irodaház: hőszig. üvegezésű ffal; 1960-as évek: rugalmas tömítő-profilok; Németo.: hőhídmentes függönyfal bordák; 1963.: takart bordás, SG falak; 1970-es évek eleje: E-válság épületszerkezetek E-központú fejlesztése; Komplex fejlesztés: tűzvédelem vb. mellvéd, vb. fal ablakos üvegburkolatú homlokzatok; tisztítójárda napvédelem plusz üvegsík: kéthéjú homlokzat plusz szabályozott működtetés: intelligens homlokzat BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 4. dia /51
5 2. Szakipari falak Szakipari falak: födémek közé - függőfolyosók, erkélyek, loggiák belső síkjára - beépülő ablakszerű szerkezetek, többnyire lakó- és szállásjellegű középületek térhatárolói. A szakipari fal kerete tokszerkezetként működik, melybe fix üvegezés, feltárható ablakszárny, vagy tömör betét illeszkedik. Jellemzés. Csoportosítás: belmagasság méretű keretek sorolása rögzítés födémekhez; ablak + mellvédelemek rögzítés függőleges falváz-bordákhoz; Keretanyag: fa, kpvc, hőhídmentes Al. és acél, valamint kombinált anyagok. BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 5. dia /51
6 Szerkezeti és beépítési változatok a1, a2) belmagassággal megegyező magasságú elemek sorolása, a3, a4) ablakok és mellvédelemek összeépítése falváz-oszlopokkal, b1) beépítés födém szélén, b2) beépítés hátrahúzva BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 6. dia /51
7 Mellvédek réteg-felépítési variációi K B K B K B K B K B K B K B K B K B 1: lécburkolat; 2: faforgácslap; 3: PS hab hőszigetelés; 4: párazáró fólia; 5: farostlemez; 6: cementkötésű faforgácslap; 7: ásványi szálas hőszigetelés; 8: laminált forgácslap; 9: zománcozott üvegtábla; 10: PVC lemez; 11: Al. fólia; 12: vízálló rétegelt lemez; 13: kemény PVC hab; 14: Al. (acél) lemez; 15: fenol-gyanta hab; 16: Al. lemez; 17: kemény PUR hab; BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 7. dia /51
8 Mellvéd-változatok a.1 a.2 a1) mellvéd kitöltése keretes elemmel a2) mellvéd önálló elemként A hőszigetelés meleg oldalán pára- és légzáró fólia van beépítve! BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 8. dia /51
9 Szakipari falak kpvc keretanyaggal Tűzvédelem a d) nézet-részlet és metszetek e.1 e.2) mellvéd éghetetlen anyagú, e.3) franciaerkély, acél + üveg mellvéd, e.4) loggia: 1,2 m mély + éghetetlen fal és födém BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 9. dia /51
10 Szakipari fal hőhídmentes acélkerettel 1. Nézet Vízszintes csomópontok BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 10. dia /51
11 Szakipari fal hőhídmentes acélkerettel 2. Nézet Függőleges csomópontok és beépítés BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 11. dia /51
12 3. Függönyfalak, üvegfalak Építészeti megjelenés Szerkezeti működés, sajátosságok Függönyfal-változatok: 3.1. paneles, 3.2. oszlop-gerendás, 3.3. elemes. Tervezési elvek. BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 12. dia /51

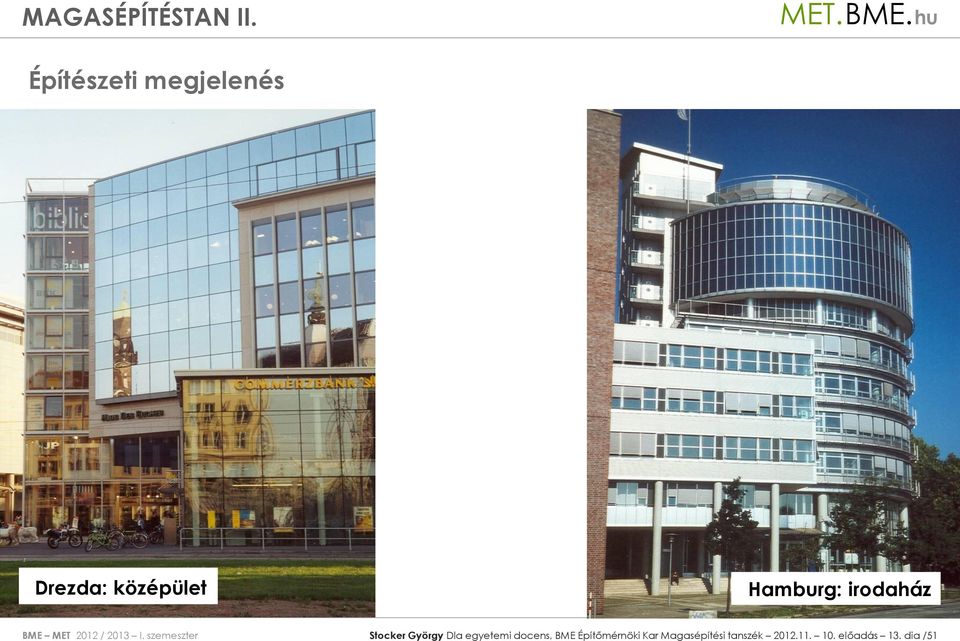

13 Építészeti megjelenés Drezda: középület Hamburg: irodaház BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 13. dia /51

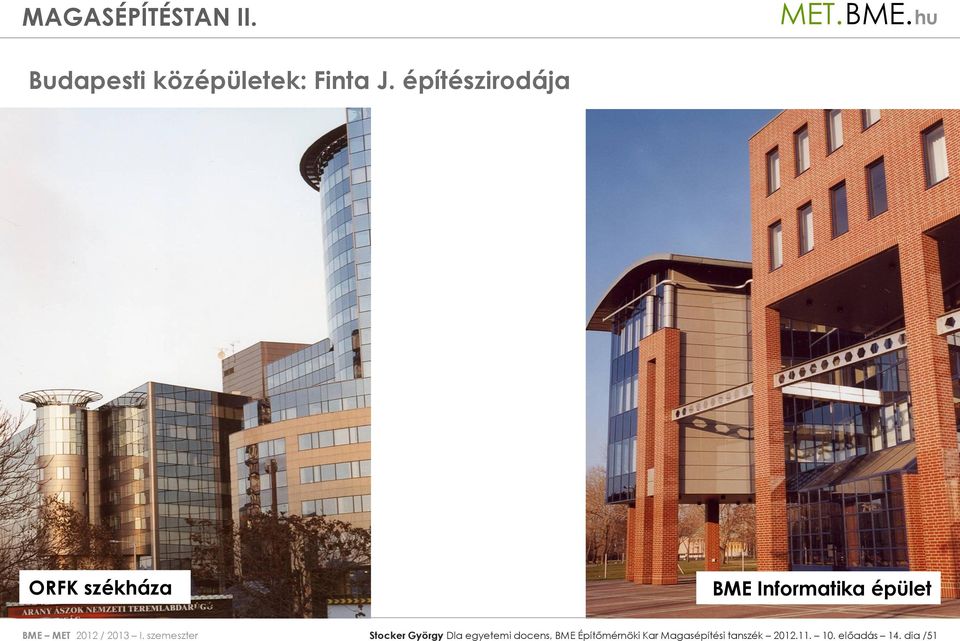

14 Budapesti középületek: Finta J. építészirodája ORFK székháza BME Informatika épület BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 14. dia /51

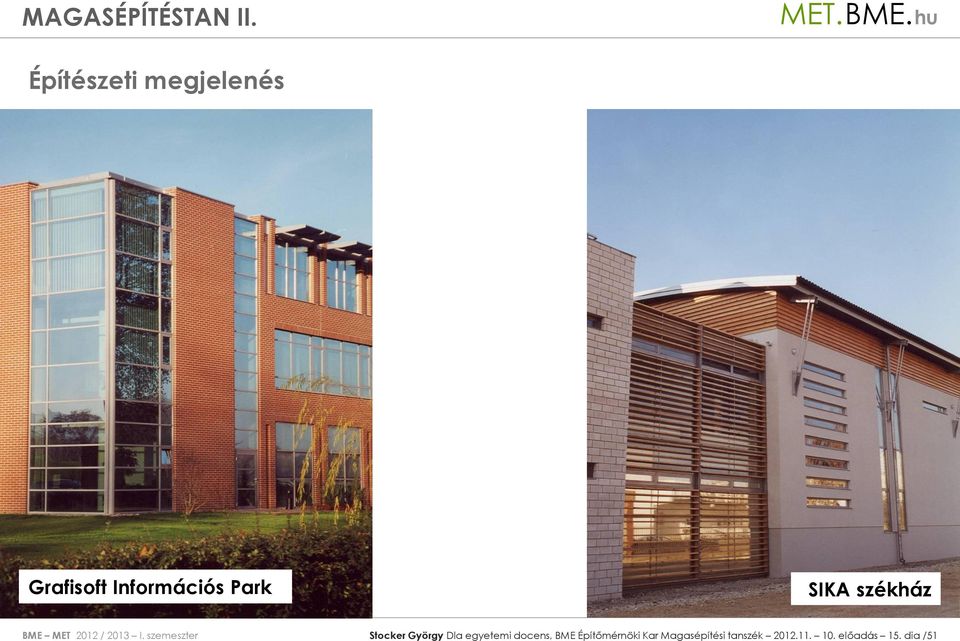

15 Építészeti megjelenés Grafisoft Információs Park SIKA székház BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 15. dia /51
16 3.1. Paneles függönyfalak Budapest: irodaház Bécs, UNO City: metró-állomás BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 16. dia /51
17 Paneles függönyfalak Jellemzés: fémlemez vértezetű hőszigetelt szendvicspanelek, belső borda nincs; karosszéria szemléletű szerkesztés és üvegbeépítés; a paneleket egymáshoz csatlakoztatva, a födémhez függesztve építik be. A paneleseket a bordavázas szerkezetek háttérbe szorították. BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 17. dia /51
18 Függönyfalak, üvegfalak Paneles függönyfal A szendvics-elemek a járműkarosszériához hasonlatosak. Elemrögzítés a födém külső síkján. BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 18. dia /51
19 Függönyfalak, üvegfalak Paneles függönyfal b a c Paneles függönyfal csomópontjai Jól látható a karosszéria elvű szerkesztésmód. (A szerkezet Dél-Franciaországban került beépítésre, ezért egyrétegű az üvegezés.) BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 19. dia /51
20 3.2. Bordavázas függönyfalak Köln: Stollwerk Csokoládé Múzeum BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 20. dia /51
21 Bordavázas (statikailag: oszlop-gerendás) függönyfalak Jellemzés: födém előtt szerelt, 1-2 szint magas, általában függesztett bordák; igénybevételek: önsúly, szélteher + szállítás, szerelés; behajlások korlátozása; nagy felületek / nagy magasság esetén fontos a saját síkban történő merevítés; rögzítés födémhez (csukló + görgő); a szerelvények 3 irányú beállítási lehetősége biztosított; bordák hossztoldása betételemmel; mellvéd kialakítása: meleg és hideg konstrukció; födém és üvegfal közötti rés kitöltése: hang- és tűzvédelem! Takart bordás SG - szerkezetek BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 21. dia /51
22 Oszlop-gerendás (bordavázas) szerkezet oszlop kapcsoló elem a) és b) szerkezeti nézet gerenda c) a bordaváz szerelési, összeállítási rajza tömítő üvegrögzítő takaró profilok üvegtartó konzol BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 22. dia /51
23 Oszlop-gerendás (bordavázas) függönyfal fix nyíló fix nyíló ablak ablak Dilatáció mellvéd Csomópontok: a1 b3) vízszintes metszetek a2 - b4) függőleges metszetek BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 23. dia /51
24 Függőleges bordák rögzítése a födémhez BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 24. dia /51
25 Bordavázas függönyfal rögzítése a födémhez (példa: SCHÜCO) a) áttekintő metszet b1) rögzítő elem (fix pont) b2) homlokzati síkra merőleges megtámasztás eleme, (függőleges elmozdulás megengedett) BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 25. dia /51
26 Bordavázas függönyfal beépítési csomópontjai d1) A legalsó, lábazati és a legfelső, attikacsomópont d2) A fogadó szerelvények c) A függőleges bordák hossztoldása BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 26. dia /51
27 Átlagos tűzvédelem BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 27. dia /51
28 Fokozott tűzvédelem BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 28. dia /51
29 Tűzvédelem BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 29. dia /51
30 Tűzvédelem Szerelt tűzvédő mellvédbetét üvegfaltól független rögzítése BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 30. dia /51
31 Bordavázas függönyfal hőhídmentes rozsdamentes acélból Nézet és beépítési csomópontok BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 31. dia /51
32 SG, takart bordás függönyfalak BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 32. dia /51
33 SG, takart bordás függönyfal keretes üvegpanel Elv: a bordaváz keretes üvegpanelt fogad, a HÜ külső eleme rátakar a keretre, erőátadás: ragasztás (+ mech. rögzítés) gerenda oszlop a) metszet, b.1 c.2) csomópontok BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 33. dia /51
34 3.3. Elemes függönyfalak Berlin, Potsdamer Platz BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 34. dia /51
35 Elemes függönyfalak Jellemzés: előregyártás, programozott kiszállítás, azonnali beépítés; maximális méret cca. 4 x 4 m; bordák azonos keresztmetszetűek; elemcsatlakozás 3 síkon, rugalmas profilokkal tömítetten; mozgásfelvevő képesség 8-9 mm; üveghornyok lég- és páranyomás kiegyenlítése, víztelenítése; rögzítés a födémhez. BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 35. dia /51 35
36 Elemes függönyfalak a) nézet; b.1 c.3) csomópontok BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 36. dia /51
37 4. Ablakos, üvegburkolatú homlokzatok Az ablakos üvegburkolatú homlokzatok: tömör falak nyílásaiba beépített fix üvegezésű és ablakos mezőkből, valamint a hőszigetelt falfelületre szerelt üveg homlokzatburkolatból állnak, homlokzati megjelenésük teljesen egységes, üvegfal-szerű. Burkolat: hősokkra bevizsgált, 6-8 mm vastag, zománcozott biztonsági üveg; hőszigetelt térhatároló falra hátszellőző légréssel beépítve; ablakok a burkolat síkjába előre húzva, konzolos rögzítőkkel, szigetelőlemez gallérral védett hőszigetelő kerettel beépítve. BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 37. dia /51 37
38 Ablakos, üvegburkolatú homlokzatok Látszó bordás szerkezet b.1, c.3) a transzparens felület csomópontjai a) Szerkezeti nézet és metszet BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 38. dia /51
39 Ablakos, üvegburkolatú homlokzat Látszó bordás szerkezet c1 c5) függőleges csomóponti metszetek b2) üvegburkolat vízszintes metszete BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 39. dia /51
40 Ablakos, üvegburkolatú homlokzat SG homlokzat elemi részei a) a szerkezet áttekintő axonometriája c) az ablak beépítése a falba a membránnal b1) üvegfal mellvéddel b2) átszellőztetett homlokzatburkolat üveg kéreggel BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 40. dia /51
41 Ablakos, üvegburkolatú homlokzat SG rendszerrel az elemek összeépülése b.1 a.1 b.2) csomópontok ragasztott üveggel b3: b.1 variációja: + mech. rögzítés a.1 a.2 b.2 BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 41. dia /51
42 Függönyfalak, üvegfalak Takaró lemezgallér - membrán - az üvegfal-elem beépítési éle mentén BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 42. dia /51
43 5. Függönyfalak, üvegfalak tervezése Statikai méretezés; Épületfizikai ellenőrzés: hő-, pára-, hang- és tűzvédelem; Szerkezet: méretrend, hézagok, részletek kialakítása, biztonság; Formálás: arányok, hangsúlyos, vagy rejtett szerkezeti elemek. Épület oldaláról megfogalmazott követelmények és a gyártmány teljesítményének egyeztetése. Betervezés: azonos teljesítményű csomópontok. Árnyékolás. Tisztítás, karbantartás lehetőségének megteremtése. BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 43. dia /51
44 Függönyfal síktörései BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 44. dia /51
45 Függönyfal síktörései Függőleges csomóponti metszetek fej fölötti üvegezett szerk. Vízszintes csomóponti metszetek BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 45. dia /51
46 Üvegfal lábazati csatlakozása a) Küszöb védelme terasztetőn folyókával; b) Üvegfal védelme járdánál folyókával (NN székháza, Bp. Paulay E. u.) a) b) BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 46. dia /51
47 Függönyfalak, üvegfalak: árnyékolás Déli homlokzatot árnyékoló rácsos kezelőjárda Kezelőjárda külső síkján leereszthető könnyűfém lamellák BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 47. dia /51
48 Üvegfalak árnyékolása BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 48. dia /51
49 Üvegfal nap- és zajárnyékolása Budapest: a) MOM Park; b) WestEnd City Center c) Siemens irodaház BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 49. dia /51
50 Üvegfalak tisztítása, karbantartása a) gondola b) sínrendszer c) tisztítókar BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 50. dia /51
51 Irodalom 1. Széll Mária: Transzparens épületszerkezetek (Szerényi és Gazsó Bt. Pécs, ISBN ) 2. Termékismertetők, katalógusok: SCHÜCO, WICONA, HUECK, JANSEN,stb. BME MET 2012 / 2013 I. szemeszter Stocker György Dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék előadás 51. dia /51
