1 Üveg épületszerkezetek Üvegezett terek, télikertek, átriumok BME, Magasépítési Tanszék: Dr. Széll Mária 1

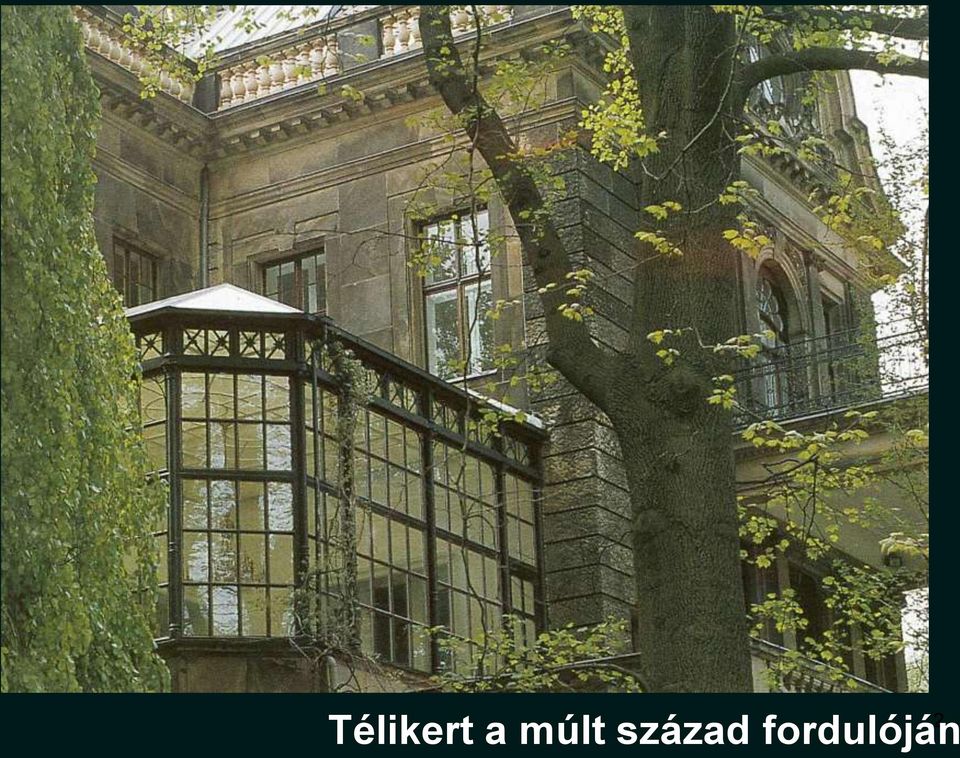

2 2 Télikert a múlt század fordulóján

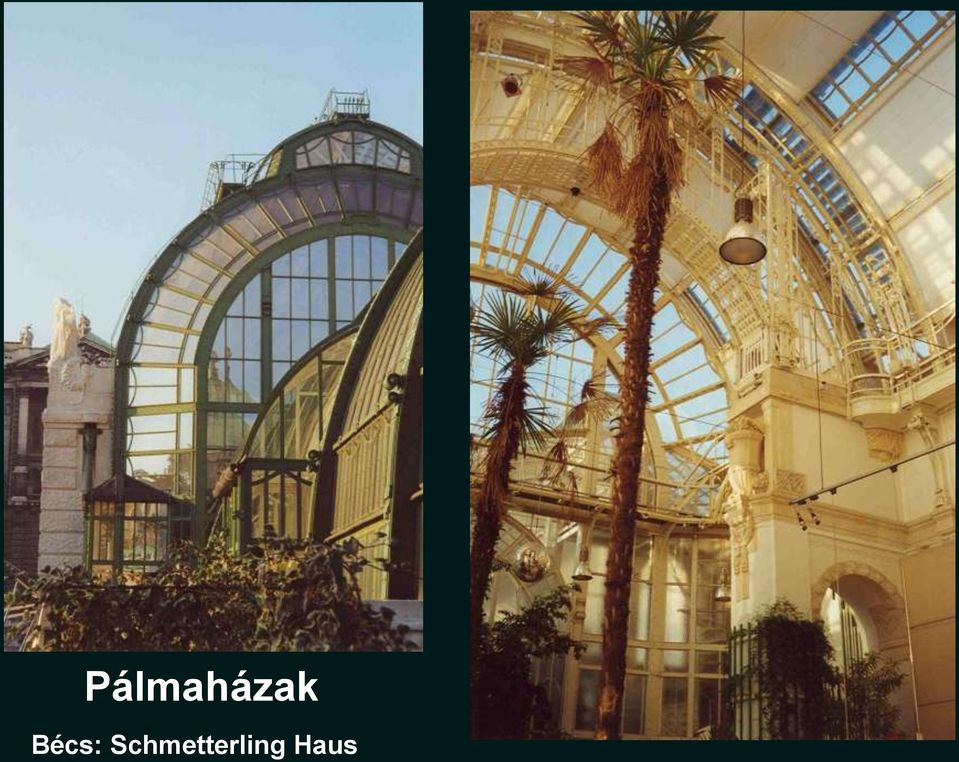

3 Pálmaházak Bécs: Schmetterling Haus 3

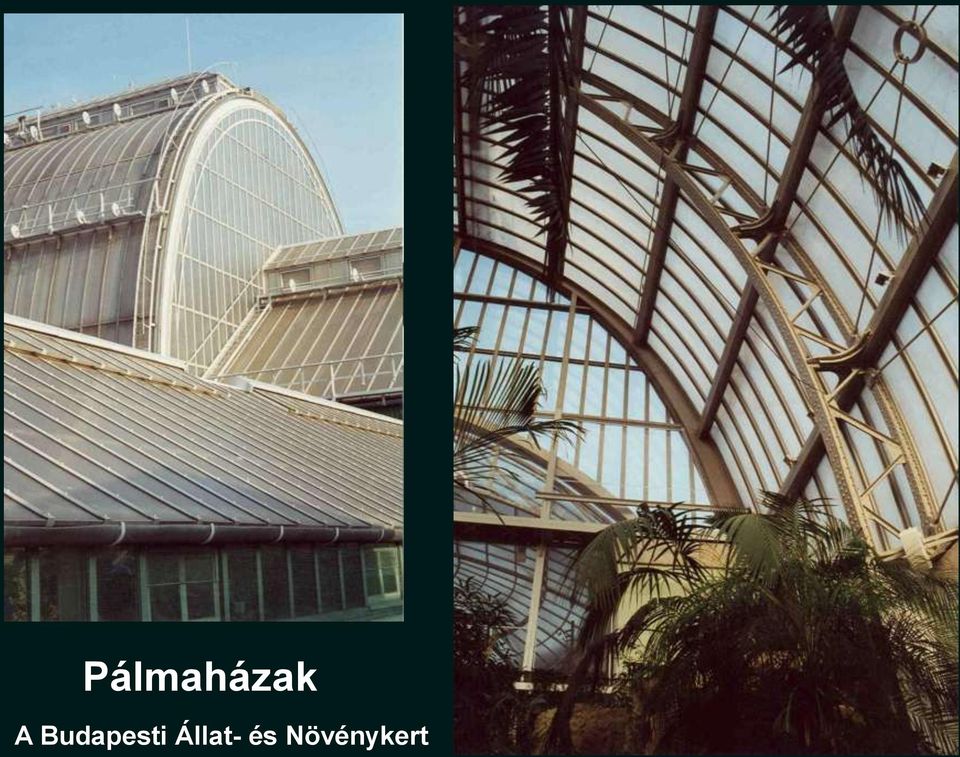

4 Pálmaházak A Budapesti Állat- és Növénykert 4

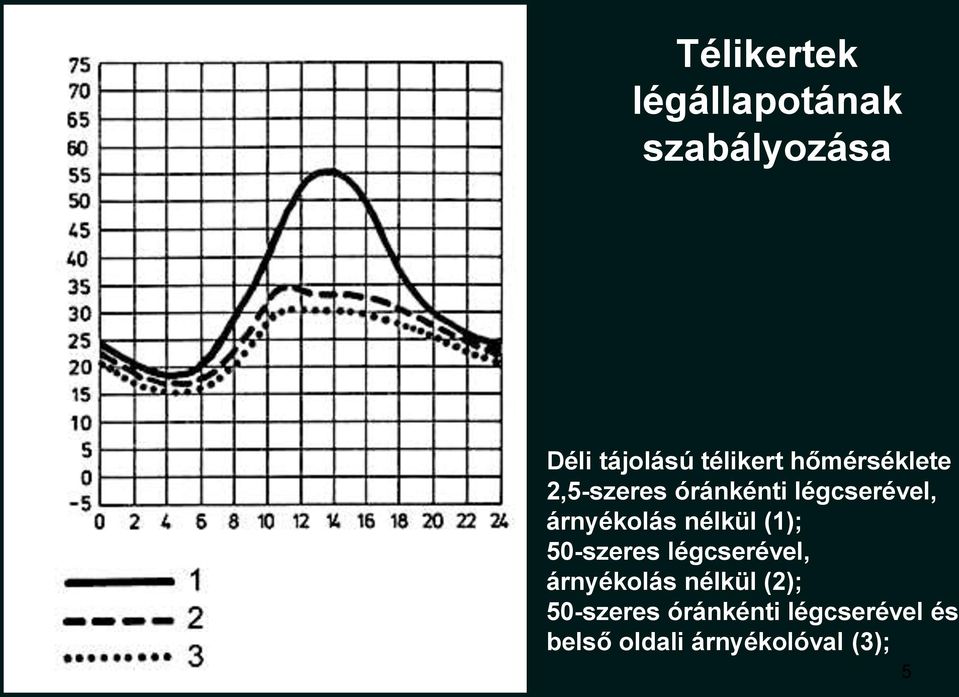

5 Télikertek légállapotának szabályozása Déli tájolású télikert hőmérséklete 2,5-szeres óránkénti légcserével, árnyékolás nélkül (1); 50-szeres légcserével, árnyékolás nélkül (2); 50-szeres óránkénti légcserével és belső oldali árnyékolóval (3); 5

6 Télikertek légállapotának szabályozása légbevezető és elvezető nyílások keresztmetszete 6

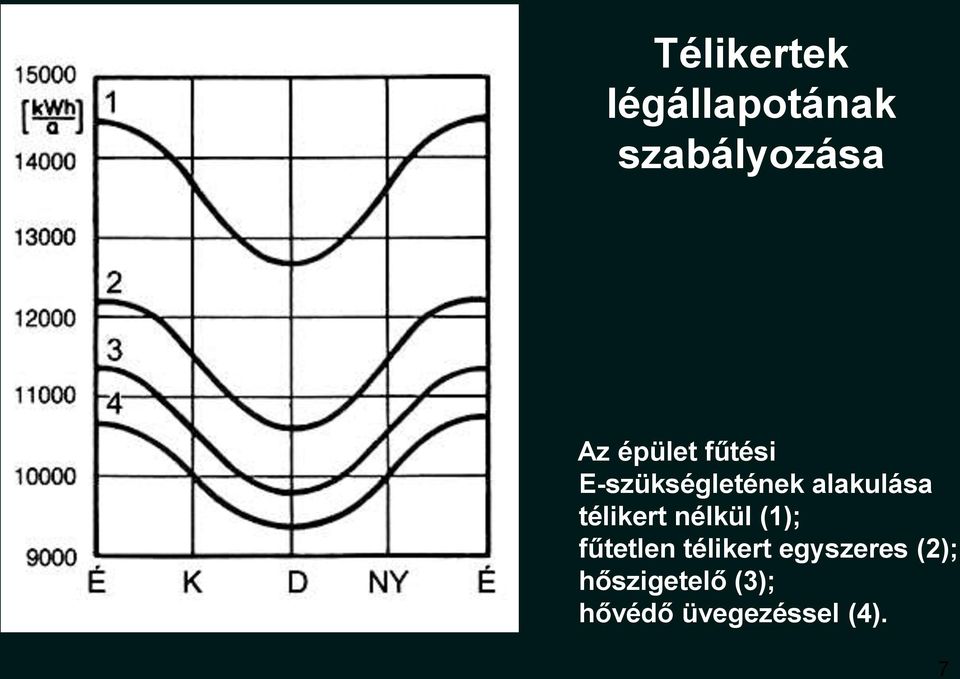

7 Télikertek légállapotának szabályozása Az épület fűtési E-szükségletének alakulása télikert nélkül (1); fűtetlen télikert egyszeres (2); hőszigetelő (3); hővédő üvegezéssel (4). 7

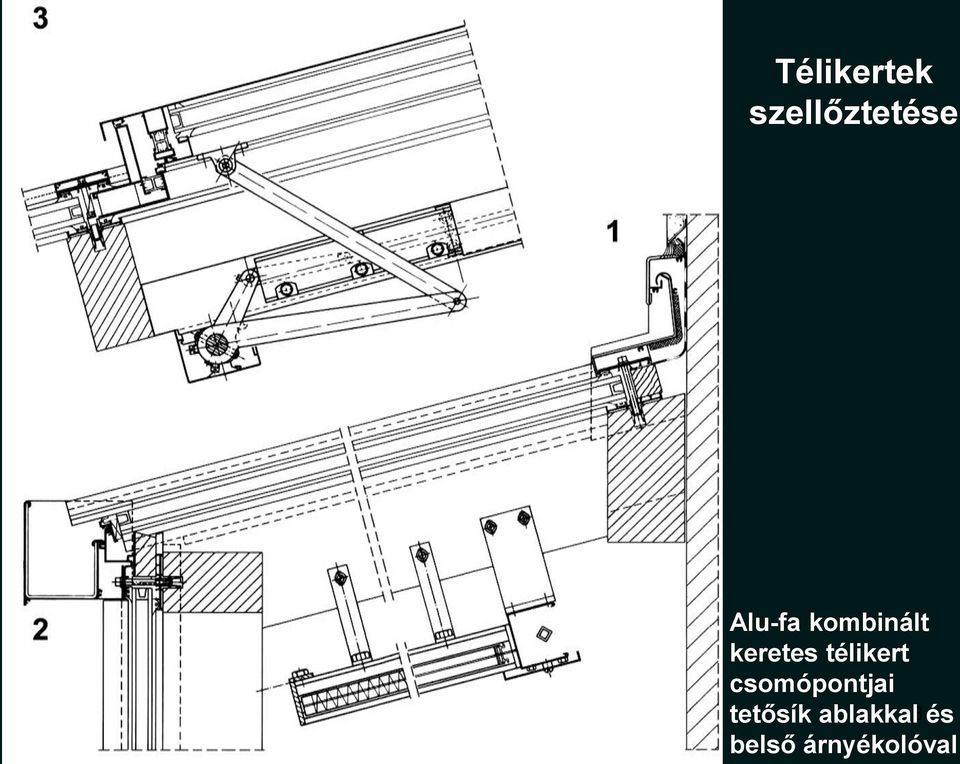

8 Télikertek szellőztetése Alu-fa kombinált keretes télikert csomópontjai tetősík ablakkal 8 és belső árnyékolóval

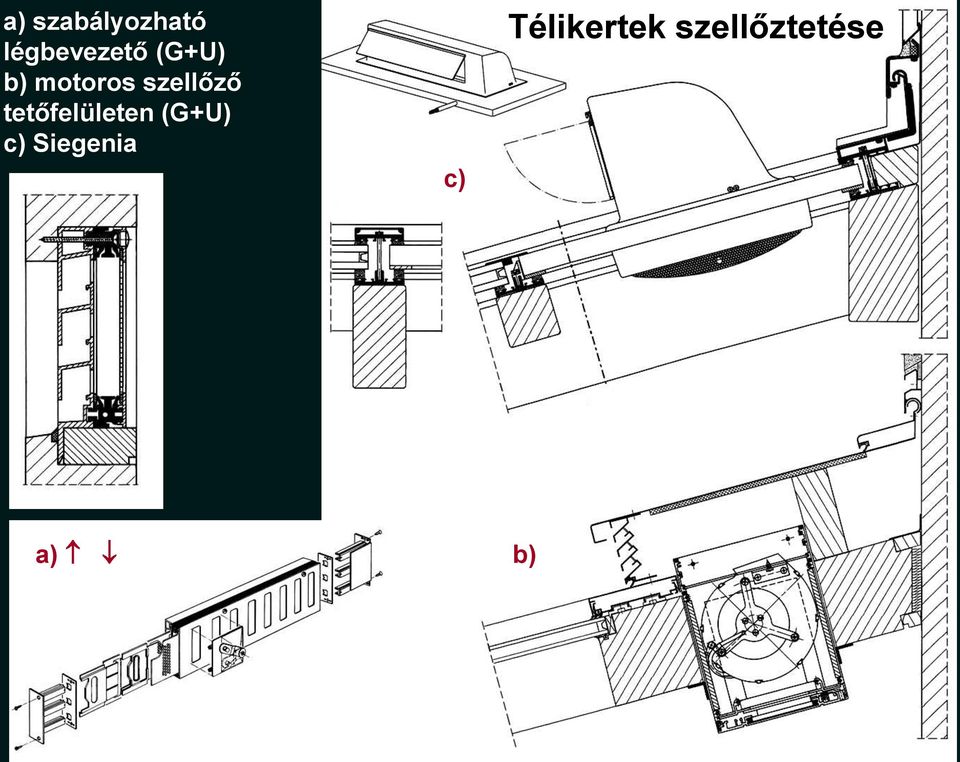

9 a) szabályozható légbevezető (G+U) b) motoros szellőző tetőfelületen (G+U) c) Siegenia c) Télikertek szellőztetése a) b) 9

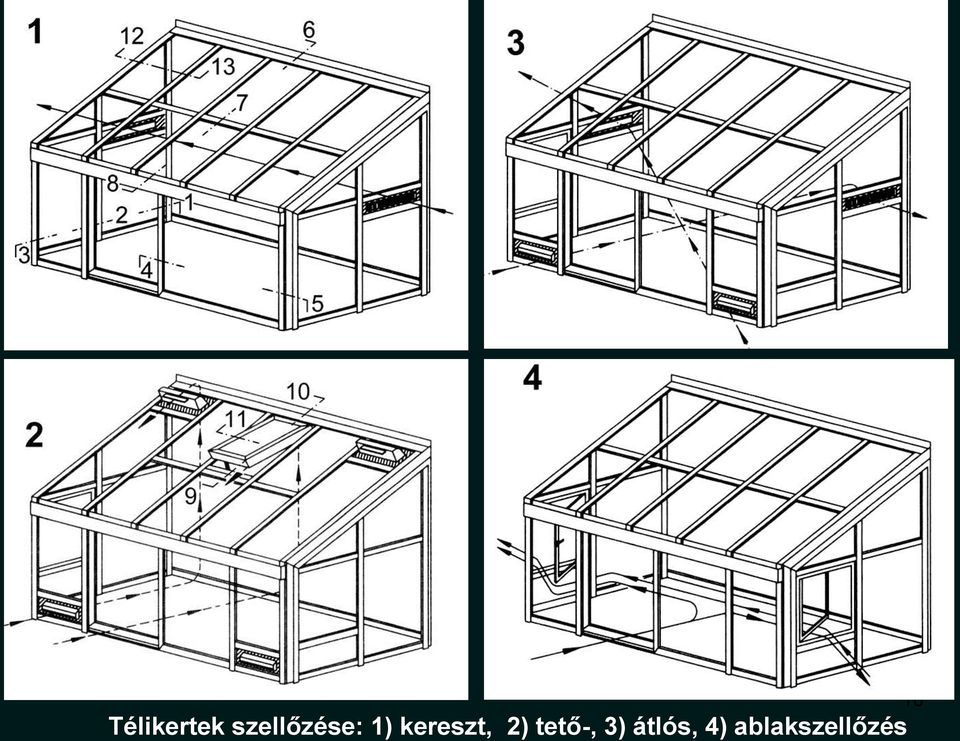

10 10 Télikertek szellőzése: 1) kereszt, 2) tető-, 3) átlós, 4) ablakszellőzés

11 Hőhídmentes alumínium 11 keretes télikert csomópontjai

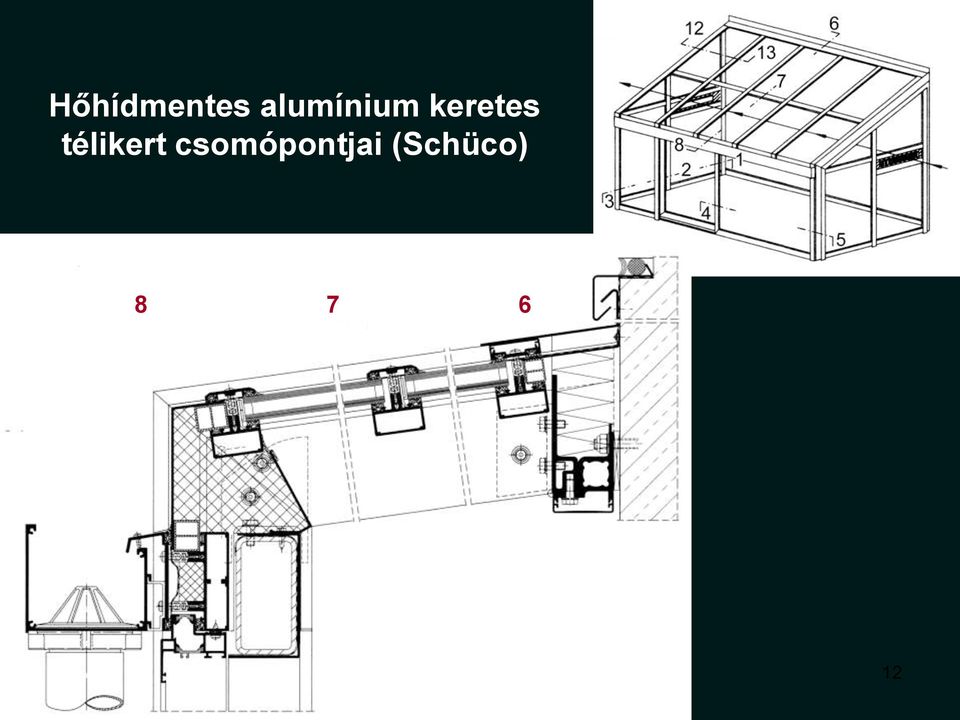

12 Hőhídmentes alumínium keretes télikert csomópontjai (Schüco)

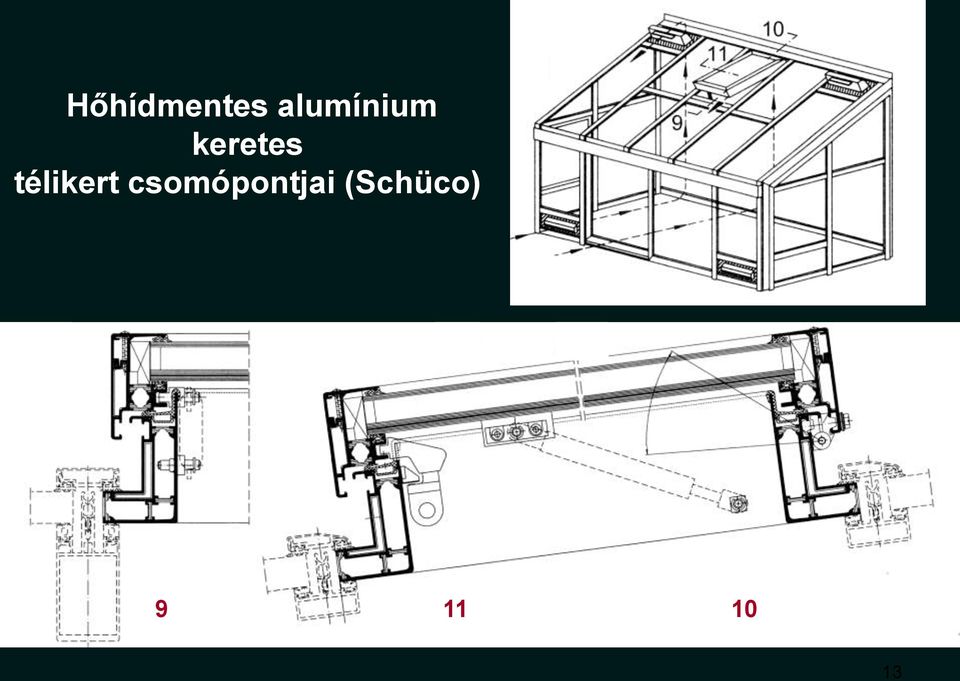

13 Hőhídmentes alumínium keretes télikert csomópontjai (Schüco)

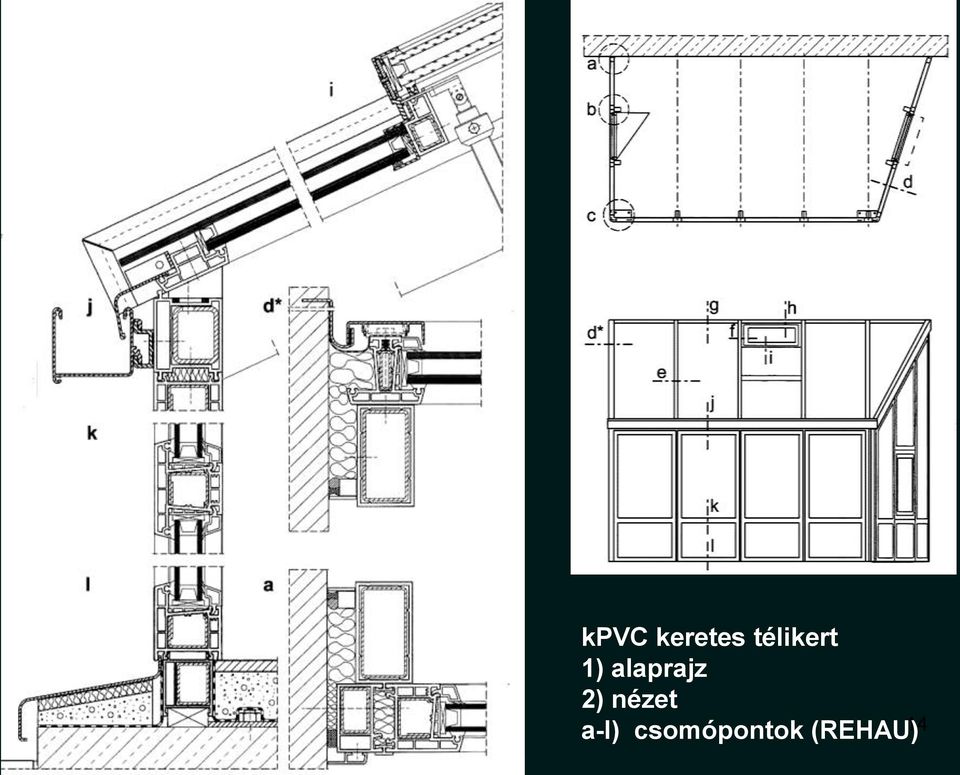

14 kpvc keretes télikert 1) alaprajz 2) nézet a-l) csomópontok (REHAU) 14

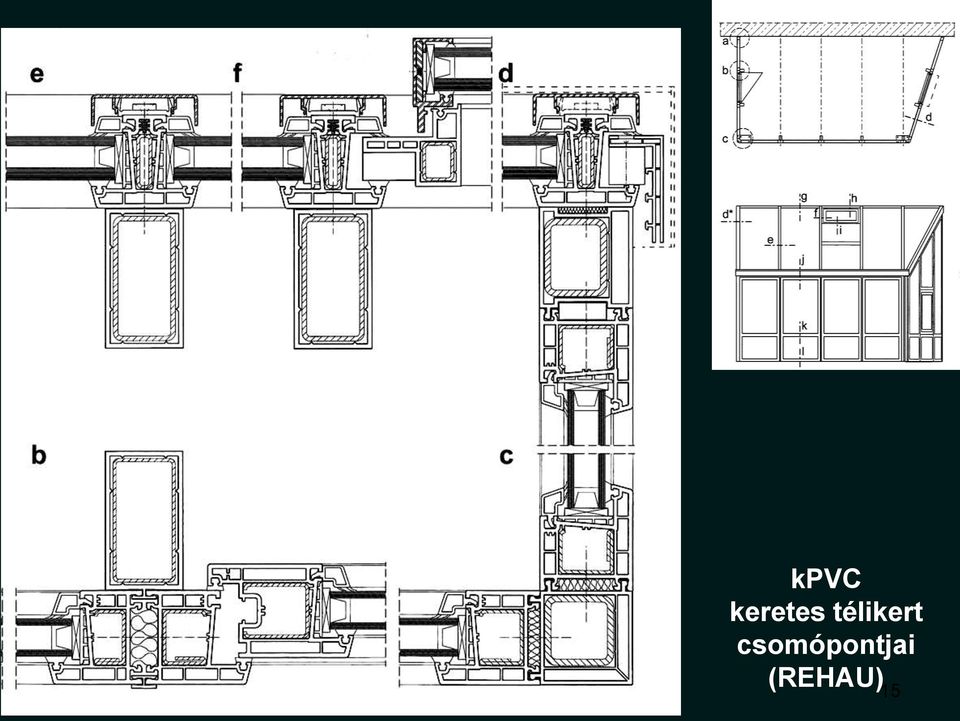

15 kpvc keretes télikert csomópontjai (REHAU) 15

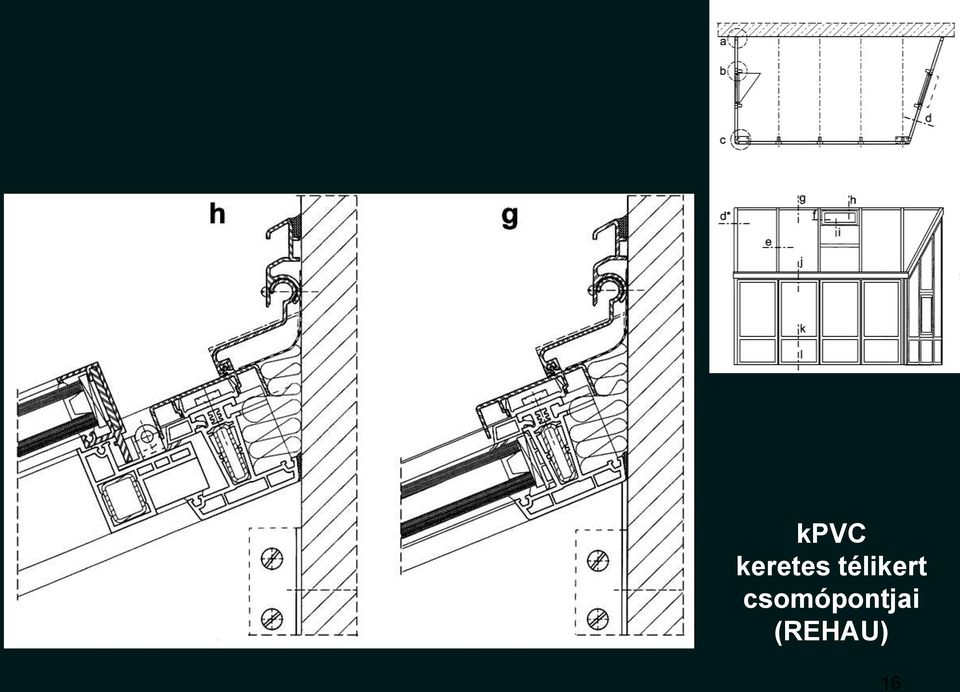

16 kpvc keretes télikert csomópontjai (REHAU) 16

17 Családi ház télikertje kpvc szerkezettel 17

18 Sorházak télikerttel Freiburg: Sauergarten Stuttgart: IGA 93 18

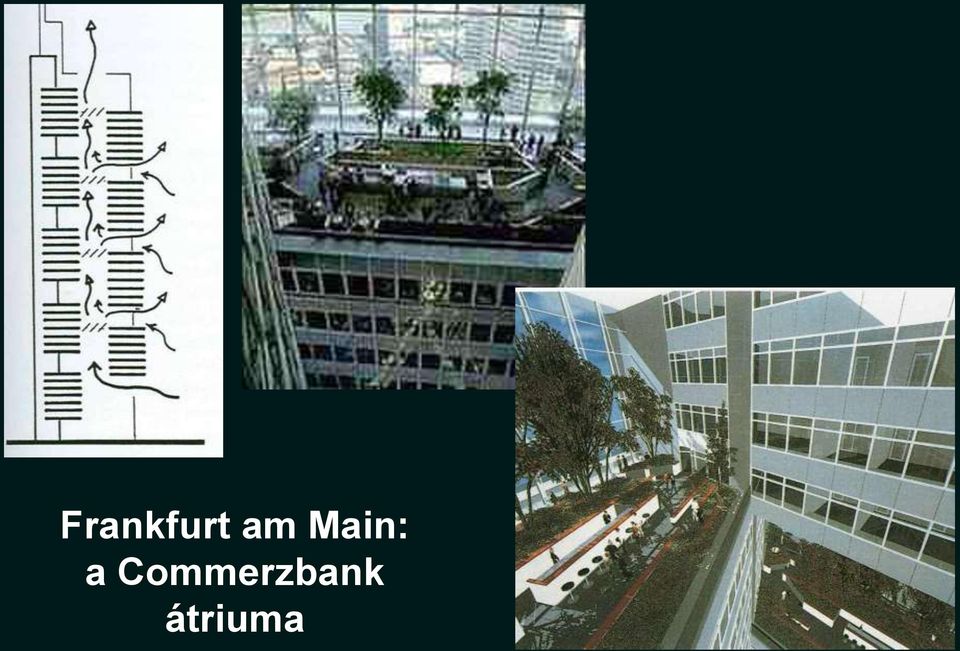

19 Frankfurt am Main: a Commerzbank átriuma 19

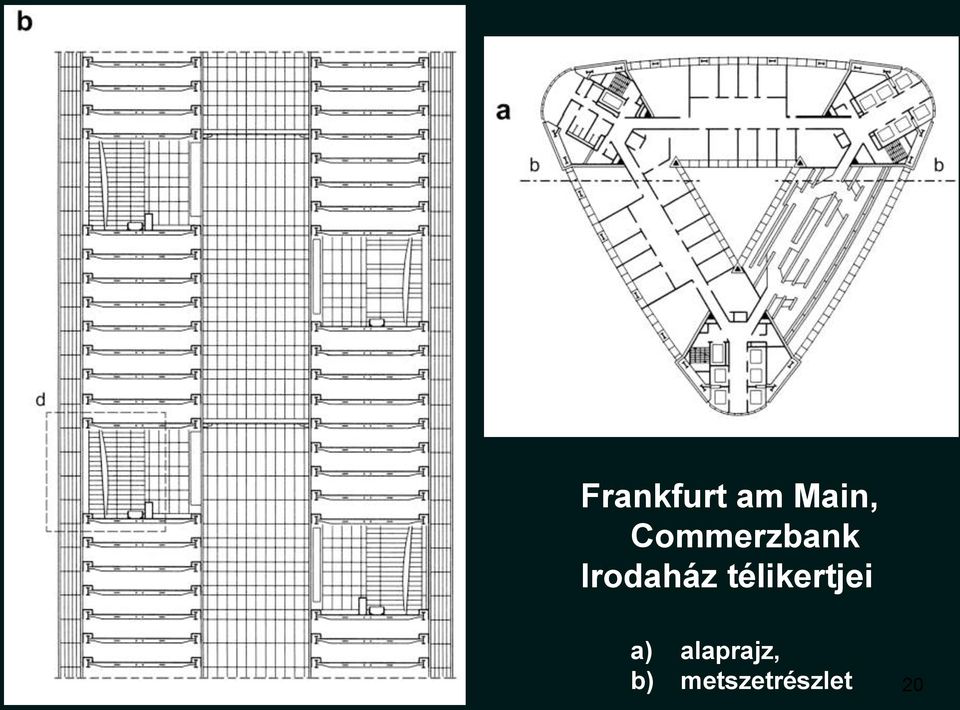

20 Frankfurt am Main, Commerzbank Irodaház télikertjei a) alaprajz, b) metszetrészlet 20

21 Frankfurt am Main, Commerzbank Irodaház télikertjei, természetes szellőzés 1) hideg téli napon 2) napsütéses téli napon 3) nyáron 21

22 Frankfurt am Main, Commerzbank, Irodaház télikertjei 22

23 Frankfurt am Main: a Commerzbank télikertjei 23

24 Többlakásos ház télikertjei Stuttgart, IGA 93 a) alaprajz, b) metszet c) déli homlokzat 24

25 Többlakásos ház télikertjei Stuttgart, IGA 93 25

26 Többlakásos ház átriuma Dublin, az átriumos Zöld-ház a) alaprajz, b1) metszet téli, b2) nyári állapotban 26

27 Többlakásos házak átriumai a) b) a) Berlin, Potsdamer Pl., 27 b) München Riem lakónegyed

28 Irodaépület átriuma Berlin, minisztérium 28

29 Üveggel fedett városi tér Duisburg, Mikroelektronika Park: a) alaprajz b) metszet 29

30 Üveggel fedett városi tér b a A berlini börzeközpont, a Ludwig Erhard ház a) 1 szinti alaprajz b) metszet 30

31 Üveggel fedett városi tér A berlini börzeközpont, a Ludwig Erhard ház 31

32 Üveggel fedett városi tér A berlini börzeközpont, a Ludwig Erhard ház 32

33 München, repülőtér, a Kempisky hotel átriuma 33

34 Az energetikai szemlélet haszna Gateway I. irodaház a1) és a2) metszetek 34

35 Az energetikai szemlélet haszna Gateway II. irodaház a1) és a2) metszetek 35

36 Az energetikai szemlélet haszna Gateway II. irodaház b1) a Gateway II. átriuma télen b2) nyáron 36

37 Fedett üzletutca, passzázs Hamburg, Hanza-negyed a) az üvegtető felülnézete b) áttekintő metszet 37

38 Fedett üzletutca, passzázs Hamburg, Hanza-negyed: c1) a dongatetős tér metszete c2) és c3) metszet a kupolákon keresztül 38

39 Fedett üzletutca, passzázs: Hamburg, Hanza negyed 39

40 Fedett üzletutca, passzázs, Hamburg, Hanza negyed a nagy kupola d1) téli d2) nyári légállapota 40

41 Közlekedési és kereskedelmi csomópont üvegfedésű közlekedőkkel Paris, Forum des Halles) a) áttekintő ábra 41

42 Közlekedési és kereskedelmi csomópont üvegfedésű közlekedőkkel Paris, Forum des Halles b) keret vízszintes metszete 42

43 Közlekedési és kereskedelmi csomópont üvegfedésű közlekedőkkel 43 Paris, Forum des Halles: c) padló d) tető-fal csatlakozási részlet

44 Átriumos tér üzletközpontban Berlin: Galeries la Fayette 44

45 Átriumos tér üzletközpontban Berlin: Galeries la Fayette 45

46 Irodalom: Széll Mária: Transzparens épületszerkezetek 46
