1 Bioklimatikus tervezésű új irodaépület és felújított lakó-, oktatási és iroda épületek Szentendrén PIMES Nemzetközi Konferencia Szentendre, november 21. Dr. Matolcsy Károly Tudásközpont igazgató. PIME S receives funding from the European Union 7th Framework Programme under Grant Agreement No

2 Témák: Alapvetések PIMES Szentendrén Lakóépületek felújítása Püspökmajori Óvoda felújítás Óvoda + (Bimbó u.) VSZ Zrt irodaépület felújítás Új irodaépület: bioklimatikus energia-hatékony megoldások ÉMI Labor és irodaépület fejlújítása 2

3 Alapvetések: Városlakók lettünk: az épület léptékről a közösségi léptékre Fenntarthatóság: 0 anyag, 0 energia, 0 víz Öregedő társadalom kihívásai Klimatikus változás kihívásai Katasztrófa és terrorizmus védelem Modernizáció: online társadalom, smart megoldások Kulturális örökség Magyarország: nemzeti kincsek, felzárkózás 3

4 PIMES városok: Vitoria/Gasteiz ES, Sandnes/NO, Szentendre/HU CONCERTO III /2015 K & F & I Demonstráció 5 Mrd elismert költség 3 Mrd támogatás Fő jellemzők: Nagyléptékű megújuló energia Energia menedzsment: mikrogrid Helyi erőforrások alkalmazása Utóhasznosított hőszigetelések Kapcsolt energiatermelés Innovatív megoldások 4

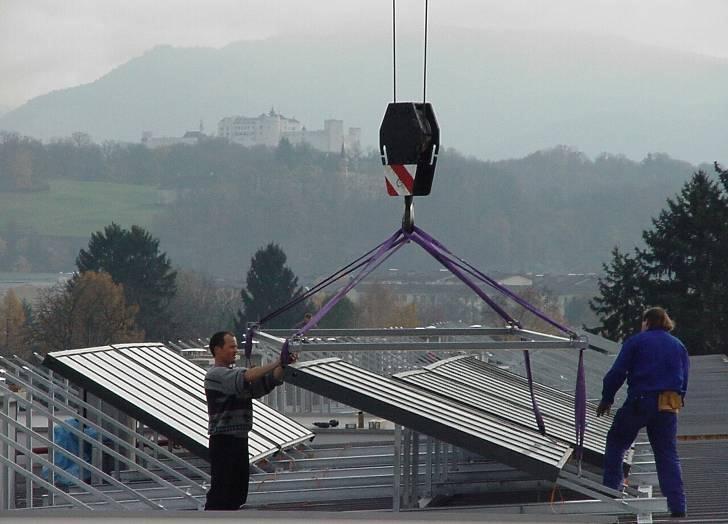

5 PIMES CONCERTO terület Szentendrén Energiahatékony épületfelújítás Lakások, óvodák, irodaházak Új irodaépület Biomasszán alapuló kapcsolt energiatermelés Napkollektor Napelem Szennyvíz alapú hőszivattyú Biogáz kapcsolt energiatermelés 5

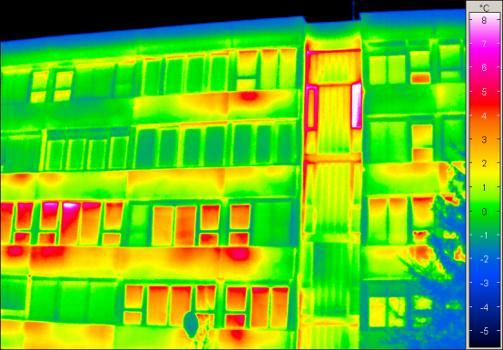

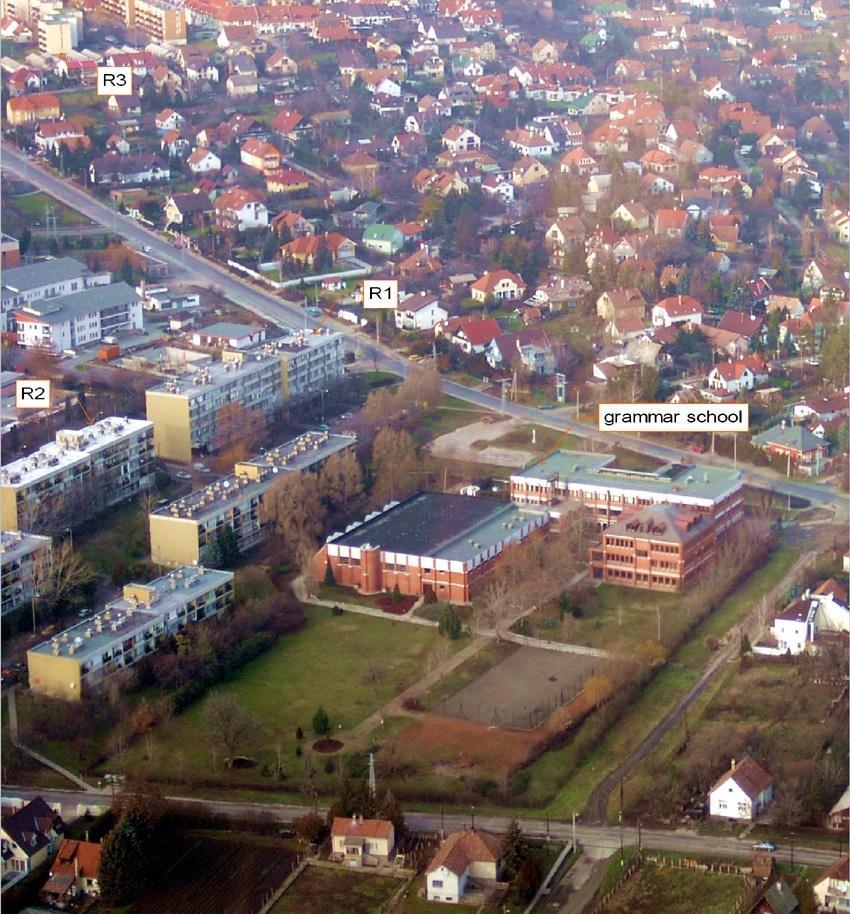

6 Püspökmajori lakótelep: Hamvas Béla utcai lakóházak 6

7 Püspökmajori lakótelep angol házak 7

8 Püspökmajori óvoda: eredeti állapot felújítás I. szakasz 8

9 Püspökmajori óvoda PIMES felújítás : lábazat-homlokzat-naptér 9

10 PIMES felújítás : Új attikafal szigetelése utóhasznosított cellulózzel 10

11 PIMES felújítás : új tetőszigetelés, zöld tető 11

12 Püspökmajori óvoda PIMES felújítás : lábazat-homlokzat-naptér 12

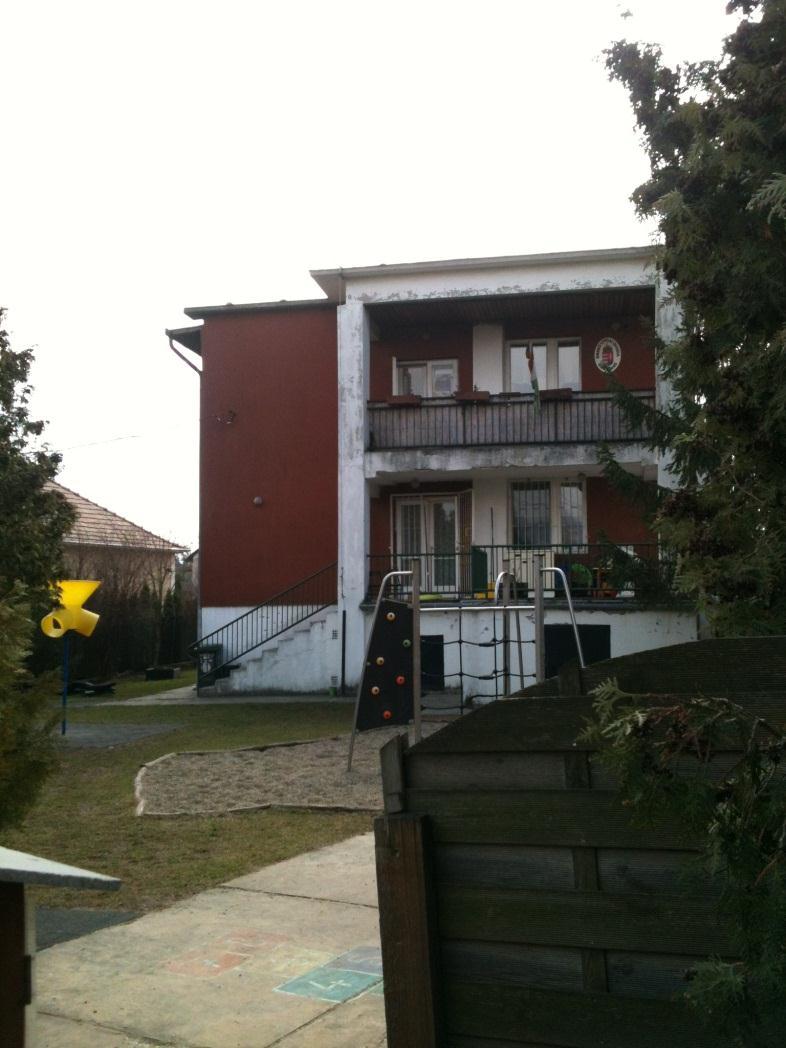

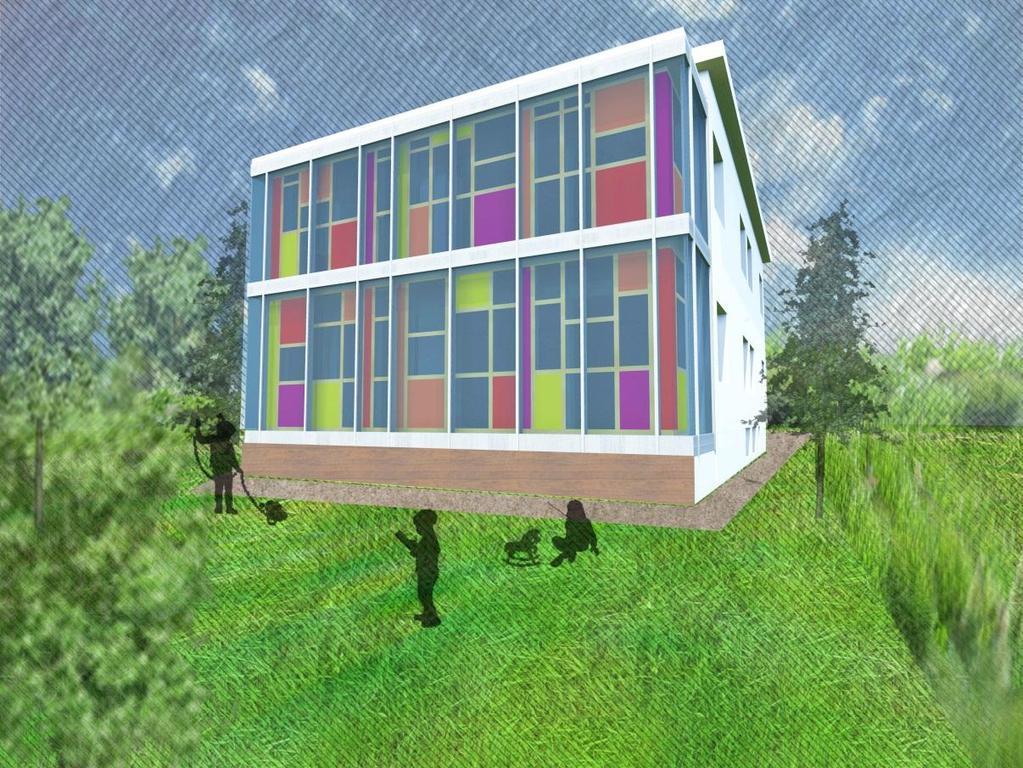

13 Óvoda +: Bimbó utcai rekonstrukció 13

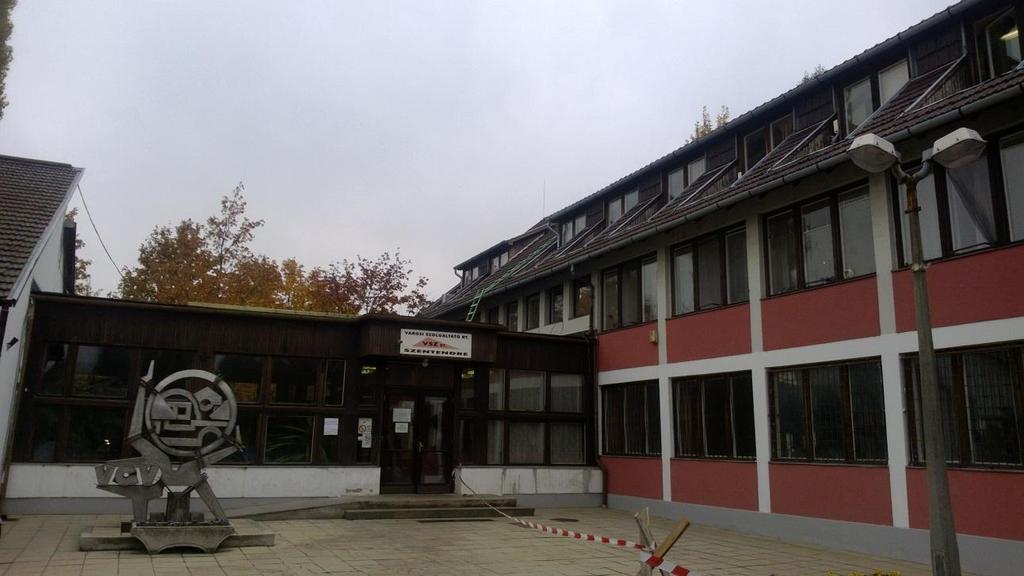

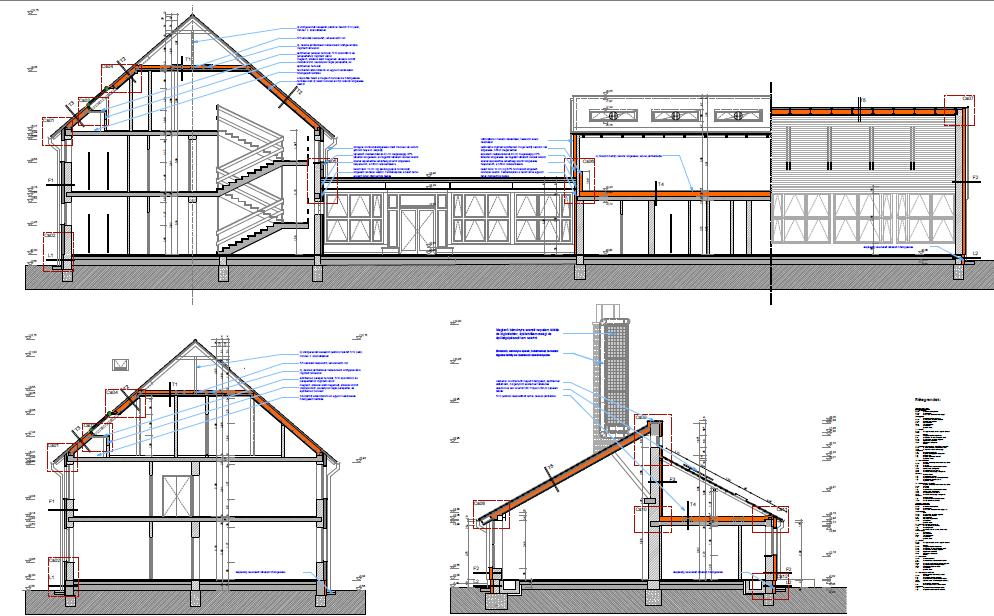

14 VSZ Zrt irodaépület energia-hatékony felújítás 14

15 VSZ Zrt irodaépület energia-hatékony felújítás 15

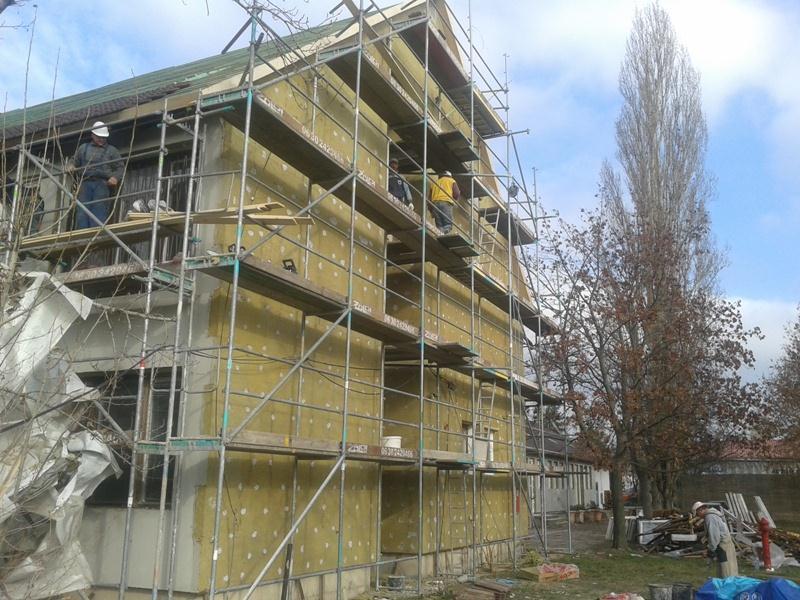

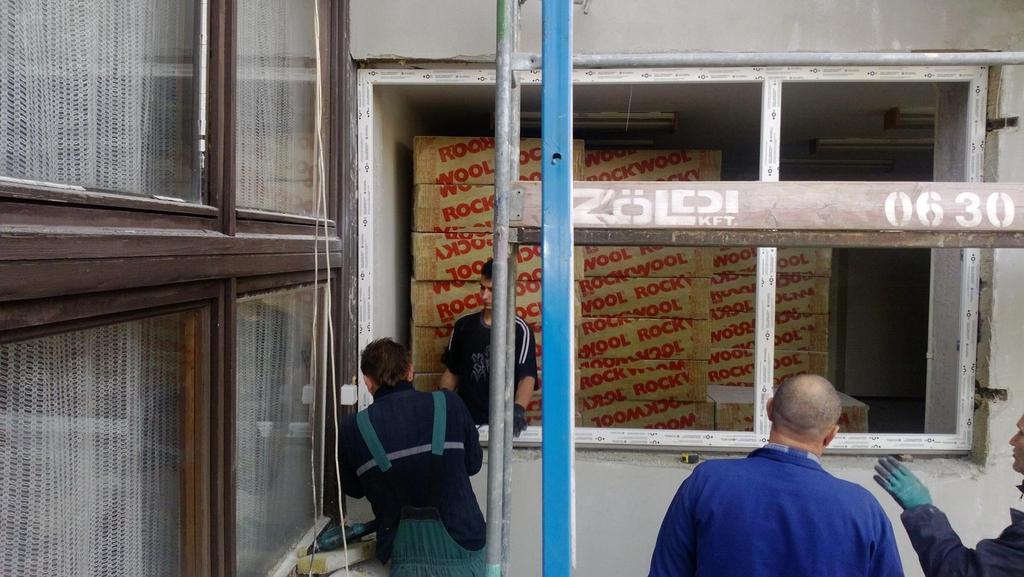

16 VSZ Zrt irodaépület energia-hatékony felújítás 16

17 ÉMI tudásközpont új irodaház Magas fokú (újrahasznosított) hőszigetelés Zöldtető Napelemek (PV, BIPV) Tájolás szerint üvegezett ablakok Külső- és belső lamellás árnyékolás Zöld homlokzat Felület hűtés-fűtés Üvegezett klímahomlokzat Nyílt vízfelület hő csillapítására Ponyvaszerű udvar árnyékolás Döntött üvegezés 17

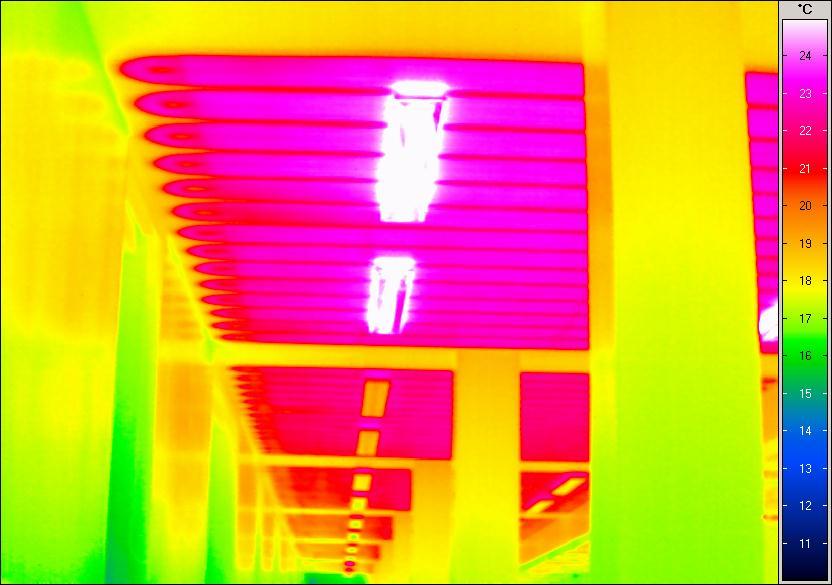

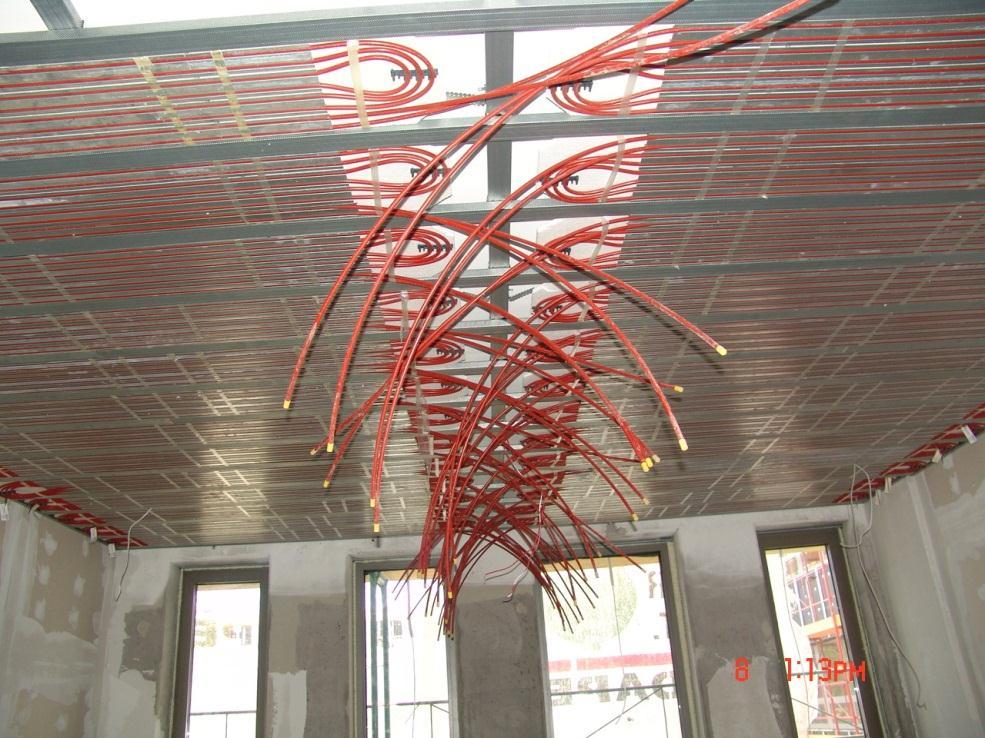

18 Alacsony hőmérsékletű mennyezet hűtés-fűtés 18

19 PIMES alacsony hőmérsékletű fal és mennyezet fűtés-hűtés 19

20 PIMES: Napelem rendszer parkoló fölött Típus: UNISOL PV-49 db: 320 db A napelemek összes felülete: 252,984 m2 Hajlásszög: 35 fok kwp: 15,68 tájolás: Dél Tervezett éves elektromos energia termelés:16400 kwh évenként 20

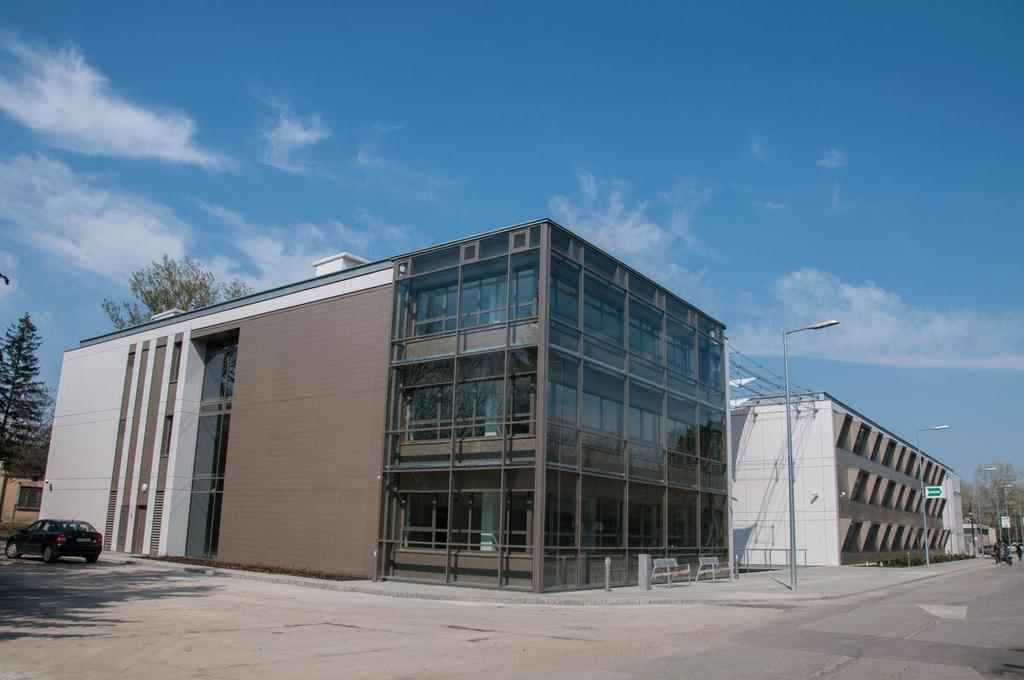

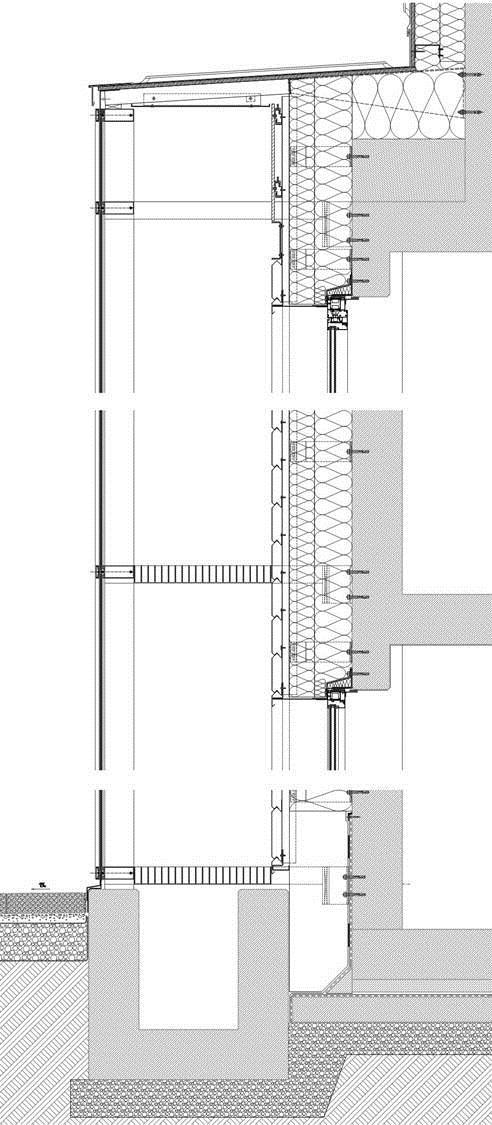

21 Klímahomlokzat 21

22 Zöldhomlokzat 22

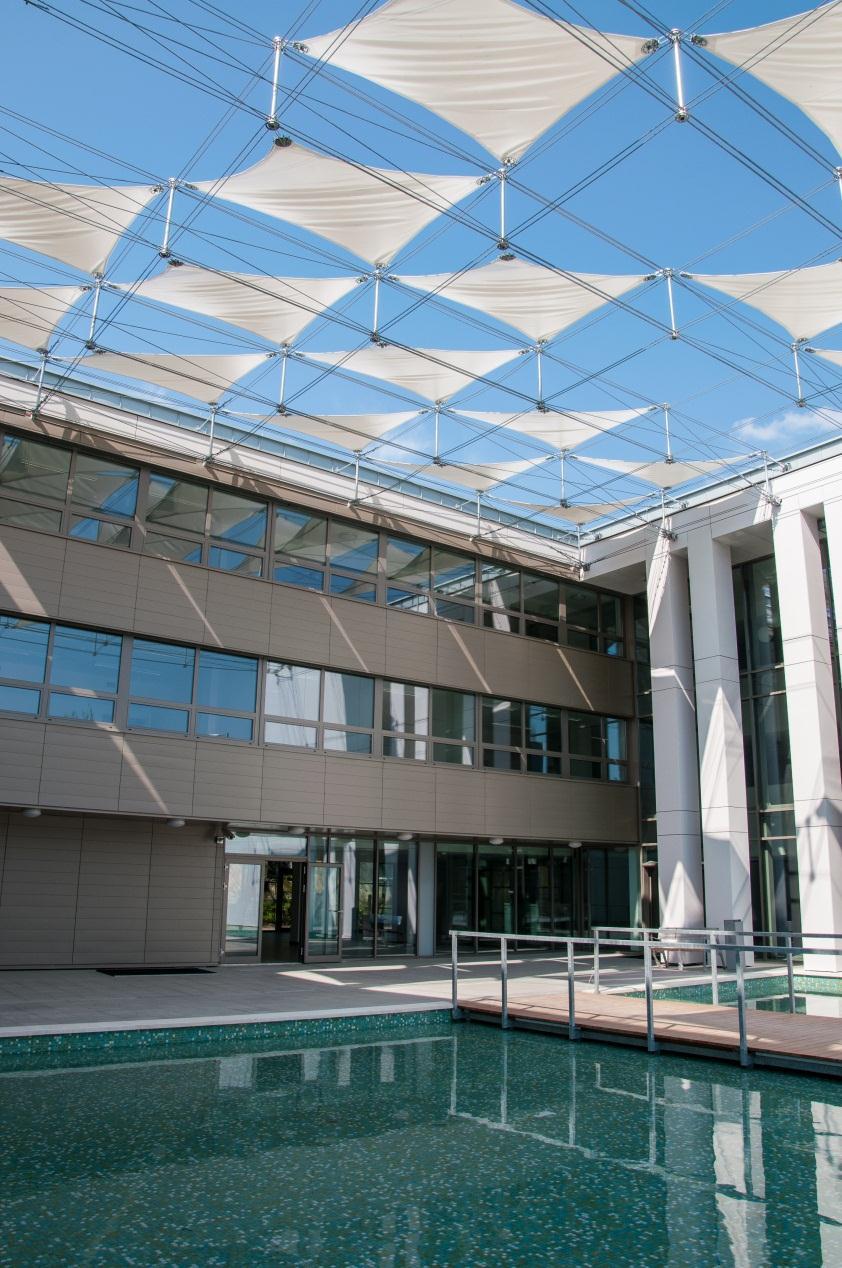

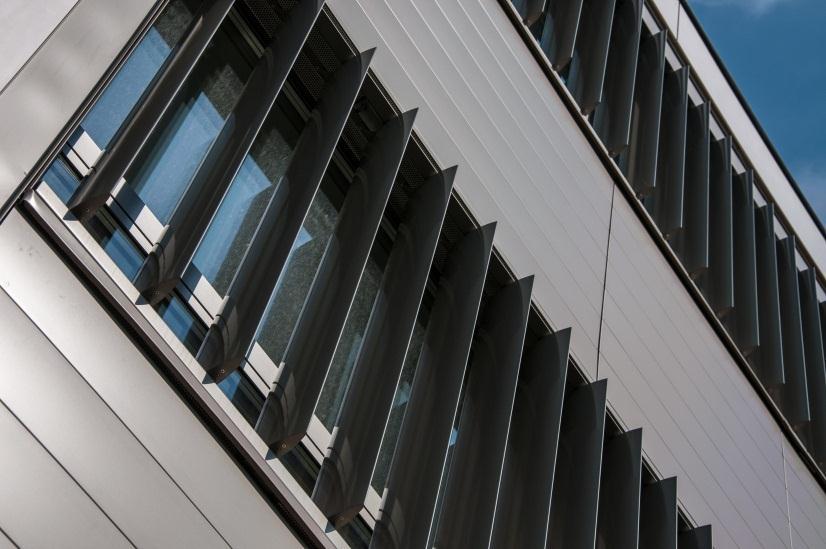

23 Új irodaépület árnyékolás 23

24 Új irodaépület hőszigetelés 24

25 Az építés folyamata 25

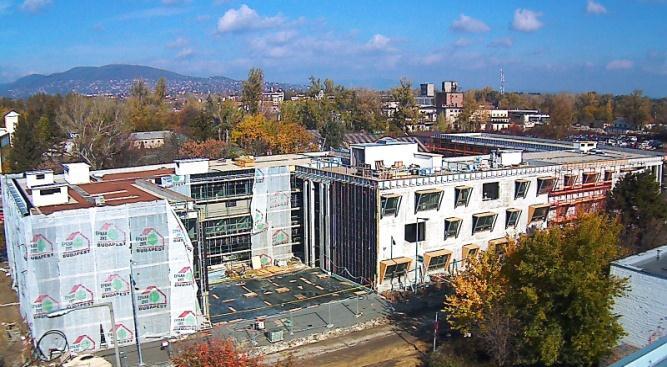

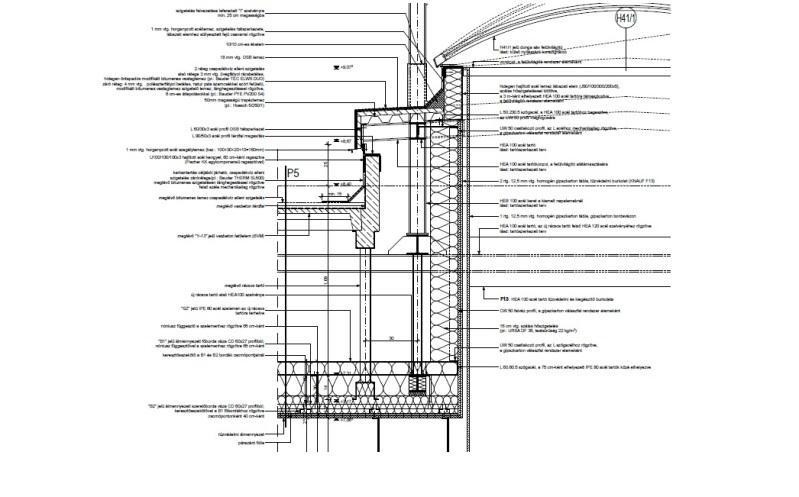

26 Az építés folyamata 26

27 Átadási Ünnepség 27

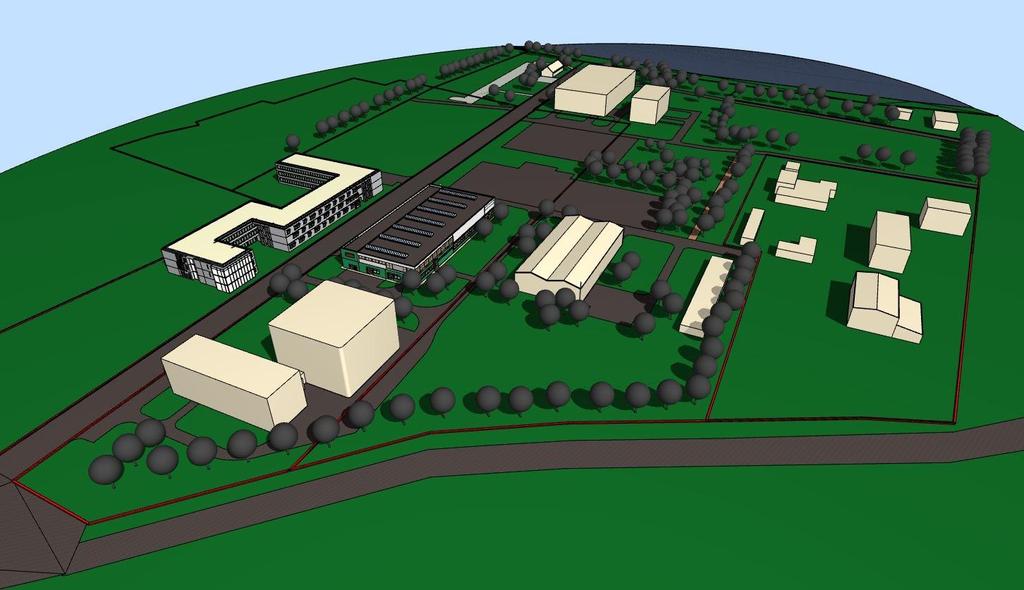

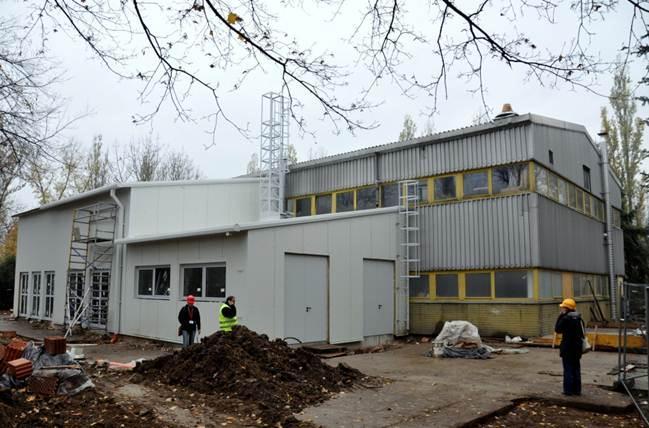

28 Az Építőipari Tudásköpont Elemei PV Szélturbinák? PV Irodaépület PV/T Új laboratóriumok Mintaházak PV Tűzvédelem Biogáz kapcsolt energiatermelés + hőszivattyú Mikrogrid: elektromos áram + hőenergia termelés és felhasználás összehangolása, csatlakozás a külső hálózathoz 28

29 Labor és irodaépület felújítása 29

30 Labor és irodaépület felújítása 30

31 Köszönöm a figyelmüket! Dr. Matolcsy Károly ÉMI Tudásközpont igazgató kmatolcsy@emi.hu Telefon: PIME S receives funding from the European Union 7 th Framework Programme under Grant Agreement No

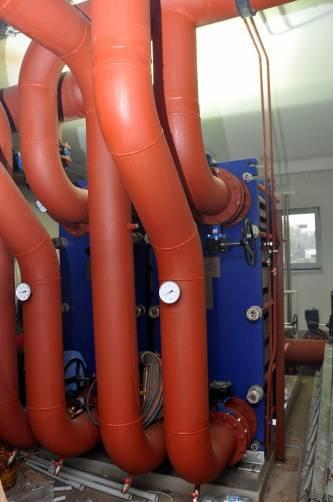

32 PIMES biogáz alapú kapcsolt energiatermelés, hőszivattyú szennyvíz hő-hasznosításával 32

33 PIMES biogáz alapú kapcsolt energiatermelés, hőszivattyú szennyvíz hő-hasznosításával 33

34 PIMES biogáz alapú kapcsolt energiatermelés, hőszivattyú szennyvíz hő-hasznosításával 34

35 PIMES biogáz alapú kapcsolt energiatermelés, hőszivattyú szennyvíz hő-hasznosításával 35

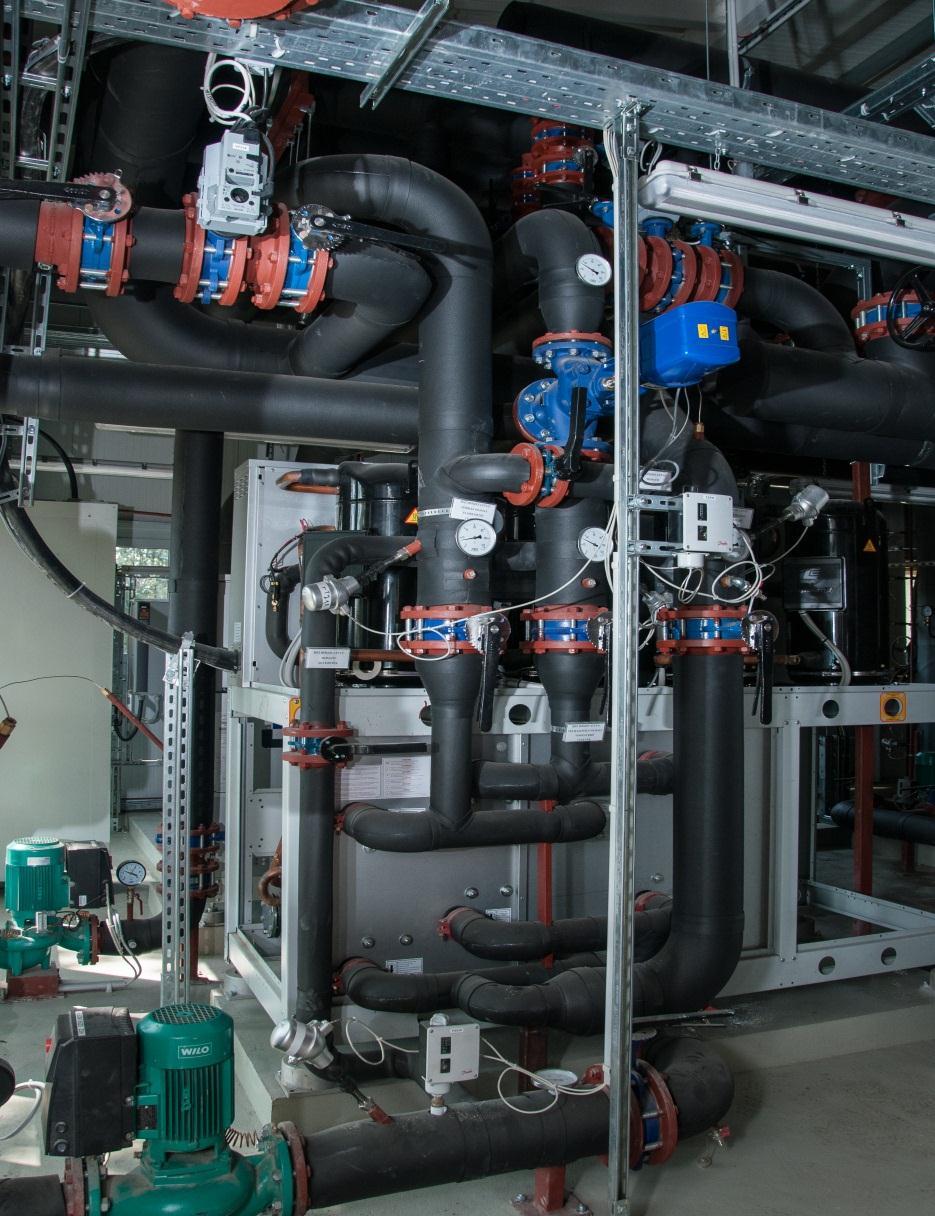

36 PIMES biogáz alapú kapcsolt energiatermelés, hőszivattyú szennyvíz hő-hasznosításával 36
