CONCERTO COMMUNITIES IN EU DEALING WITH OPTIMAL THERMAL AND ELECTRICAL EFFICIENCY OF BUILDINGS AND DISTRICTS, BASED ON MICROGRIDS. WP 5 Del 5.

Átírás

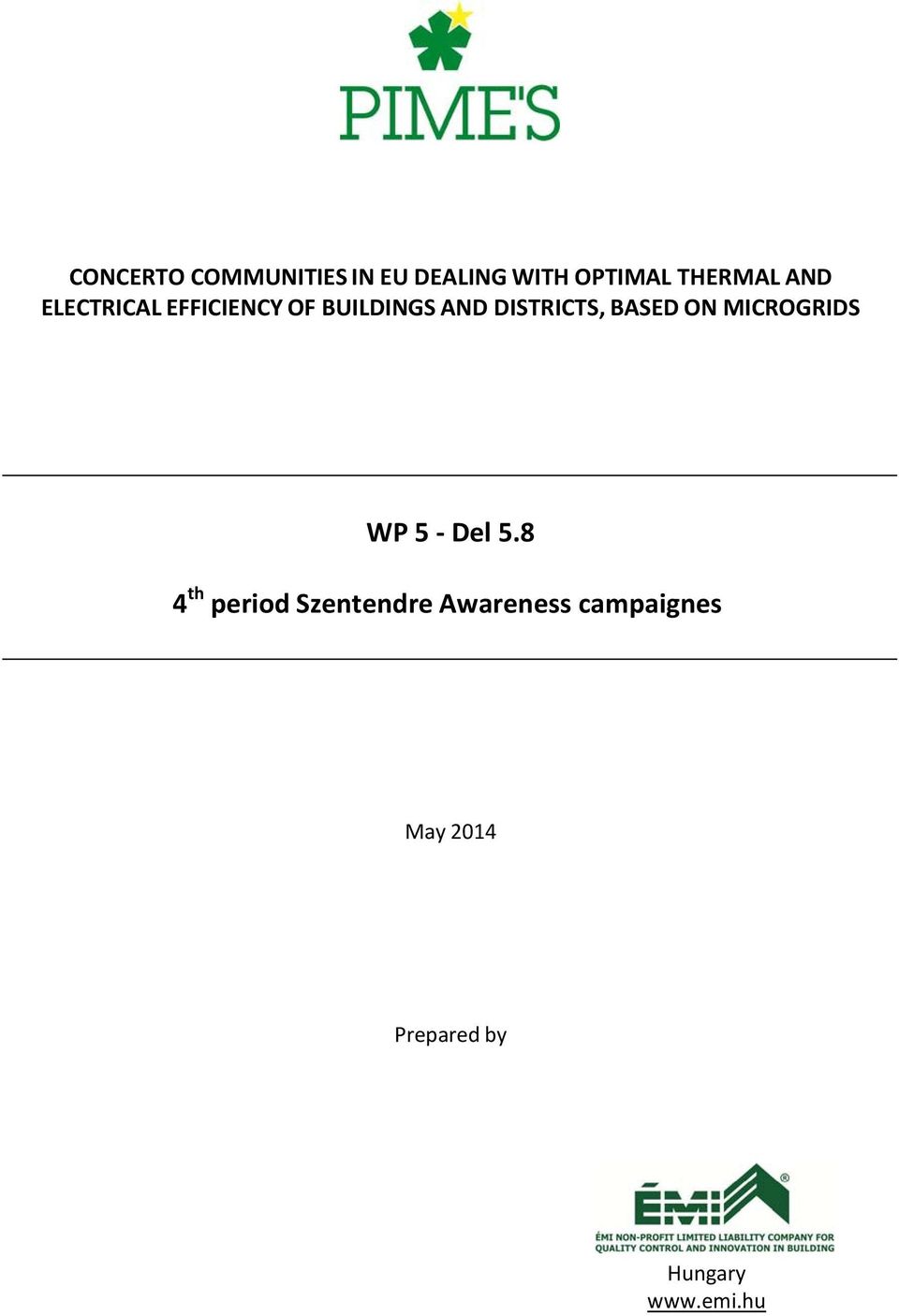

1 CONCERTO COMMUNITIES IN EU DEALING WITH OPTIMAL THERMAL AND ELECTRICAL EFFICIENCY OF BUILDINGS AND DISTRICTS, BASED ON MICROGRIDS WP 5 Del th period Szentendre Awareness campaignes May 2014 Prepared by Hungary

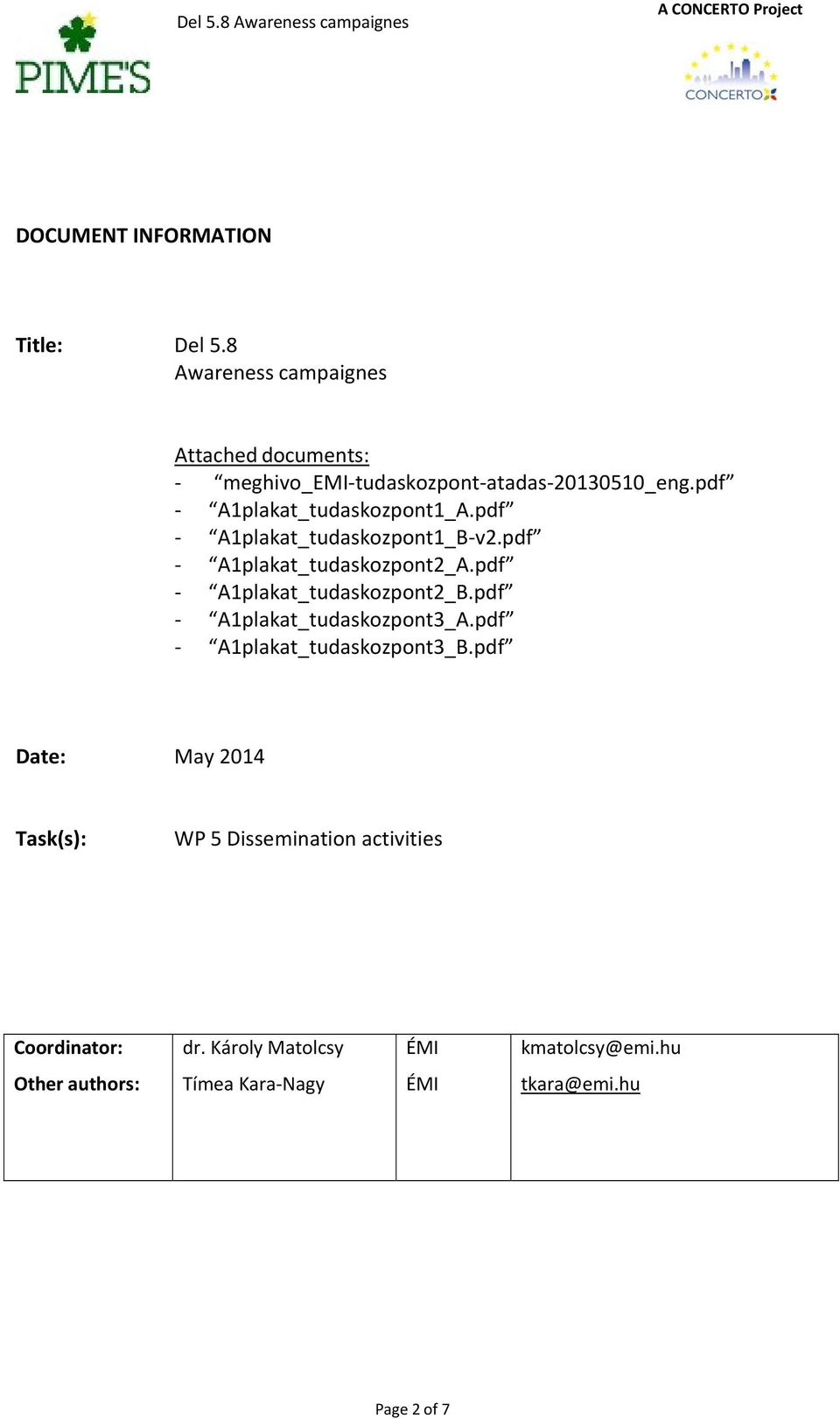

2 Del 5.8 Awareness campaignes A CONCERTO Project DOCUMENT INFORMATION Title: Del 5.8 Awareness campaignes Attached documents: meghivo_emi tudaskozpont atadas _eng.pdf A1plakat_tudaskozpont1_A.pdf A1plakat_tudaskozpont1_B v2.pdf A1plakat_tudaskozpont2_A.pdf A1plakat_tudaskozpont2_B.pdf A1plakat_tudaskozpont3_A.pdf A1plakat_tudaskozpont3_B.pdf Date: May 2014 Task(s): WP 5 Dissemination activities Coordinator: dr. Károly Matolcsy ÉMI kmatolcsy@emi.hu Other authors: Tímea Kara Nagy ÉMI tkara@emi.hu Page 2 of 7

3 Del 5.8 Awareness campaignes A CONCERTO Project INDEX 1 Opening ceremony of ÉMI Knowledge Center Project film about ÉMI Knowledge Center Exhibition about PIME S project in Szentendre... 5 Annex 1: Invitation to Opening ceremony of ÉMI Knowledge Center of Construction... 6 Annex 2: Exhibition posters of PIME S project in Szentendre... 7 Page 3 of 7

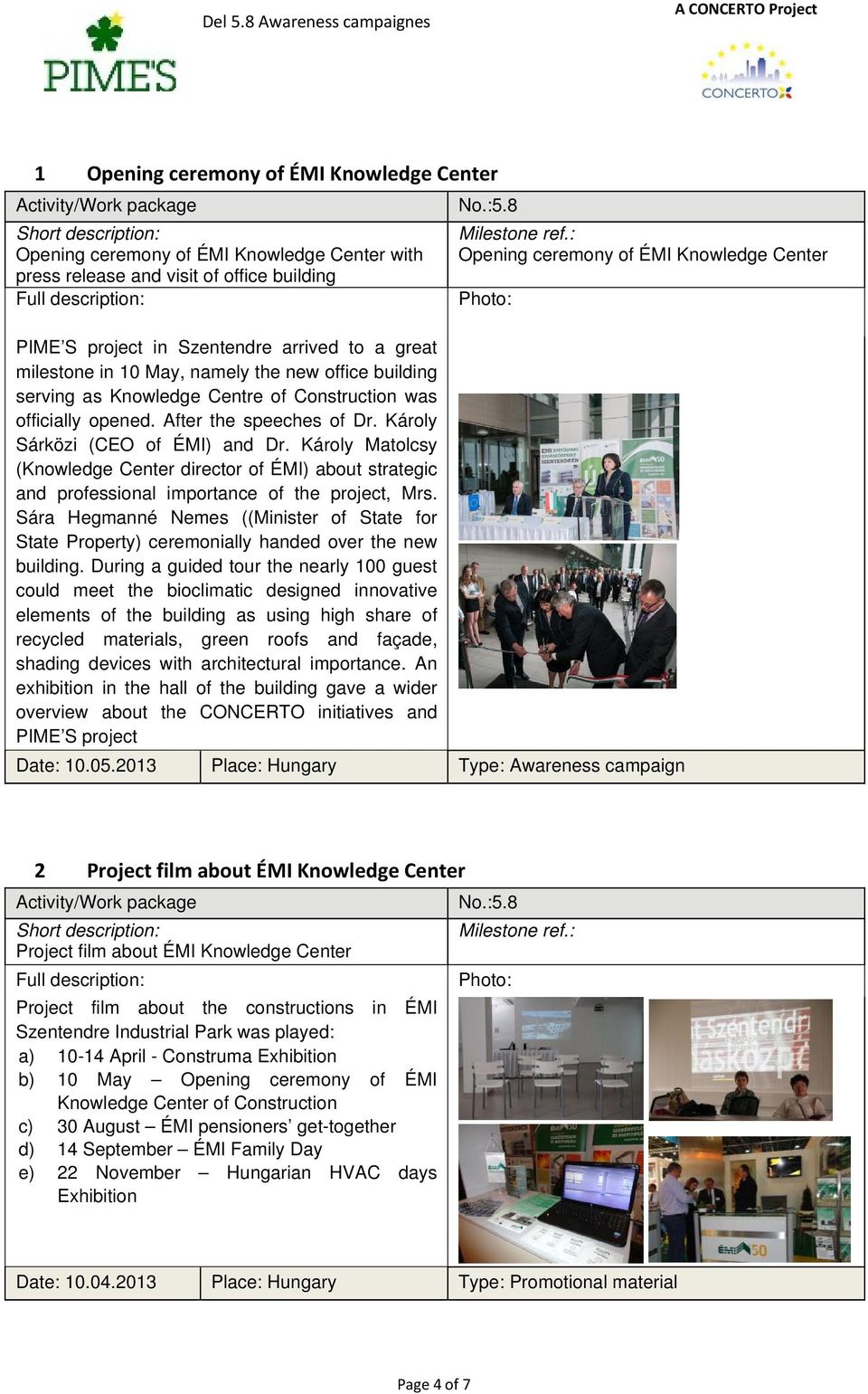

4 Del 5.8 Awareness campaignes A CONCERTO Project 1 Opening ceremony of ÉMI Knowledge Center Activity/Work package Short description: Opening ceremony of ÉMI Knowledge Center with press release and visit of office building Full description: PIME S project in Szentendre arrived to a great milestone in 10 May, namely the new office building serving as Knowledge Centre of Construction was officially opened. After the speeches of Dr. Károly Sárközi (CEO of ÉMI) and Dr. Károly Matolcsy (Knowledge Center director of ÉMI) about strategic and professional importance of the project, Mrs. Sára Hegmanné Nemes ((Minister of State for State Property) ceremonially handed over the new building. During a guided tour the nearly 100 guest could meet the bioclimatic designed innovative elements of the building as using high share of recycled materials, green roofs and façade, shading devices with architectural importance. An exhibition in the hall of the building gave a wider overview about the CONCERTO initiatives and PIME S project No.:5.8 Milestone ref.: Opening ceremony of ÉMI Knowledge Center Photo: Date: Place: Hungary Type: Awareness campaign 2 Project film about ÉMI Knowledge Center Activity/Work package Short description: Project film about ÉMI Knowledge Center Full description: Project film about the constructions in ÉMI Szentendre Industrial Park was played: a) April - Construma Exhibition b) 10 May Opening ceremony of ÉMI Knowledge Center of Construction c) 30 August ÉMI pensioners get-together d) 14 September ÉMI Family Day e) 22 November Hungarian HVAC days Exhibition No.:5.8 Milestone ref.: Photo: Date: Place: Hungary Type: Promotional material Page 4 of 7

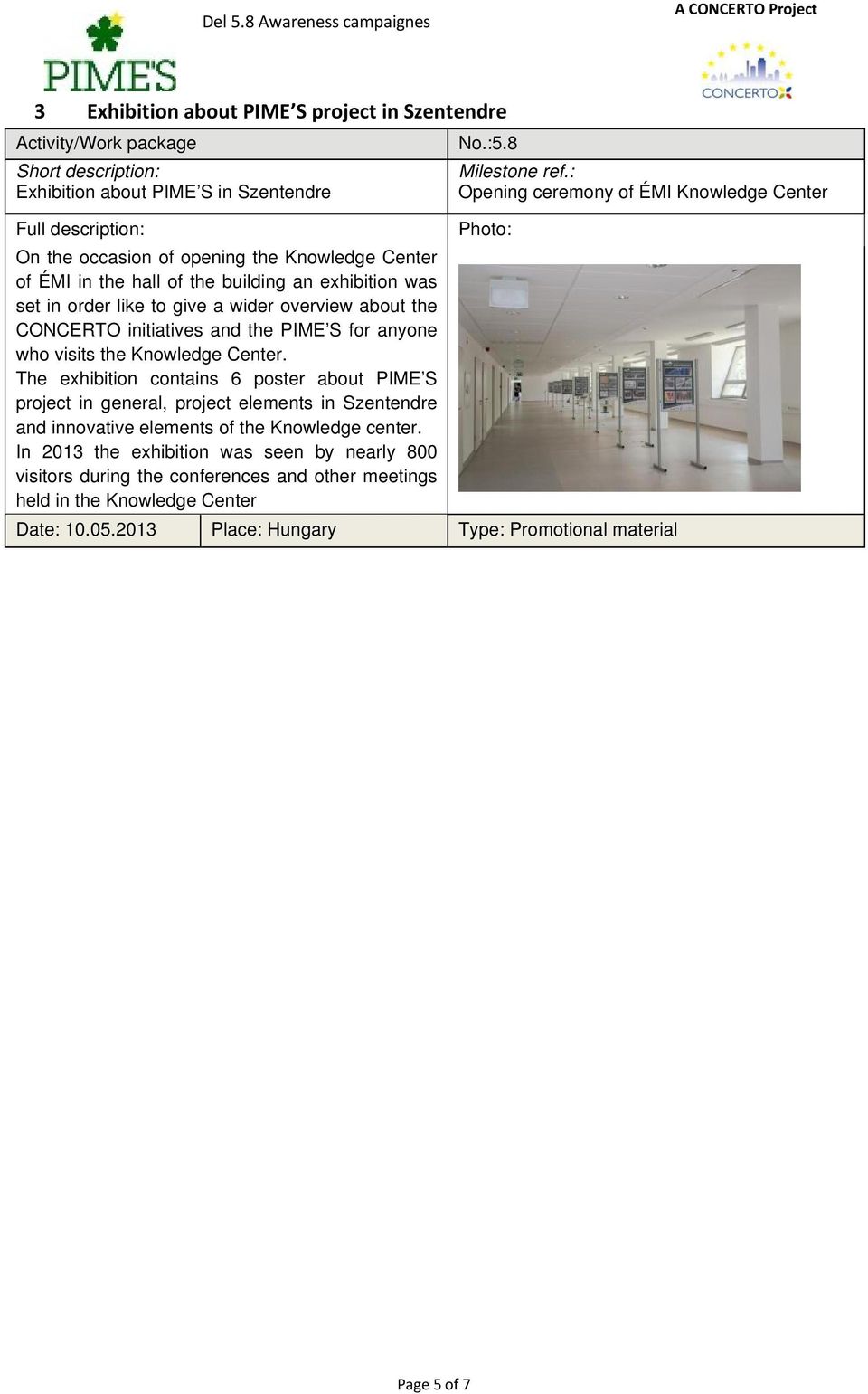

5 Del 5.8 Awareness campaignes A CONCERTO Project 3 Exhibition about PIME S project in Szentendre Activity/Work package Short description: Exhibition about PIME S in Szentendre Full description: On the occasion of opening the Knowledge Center of ÉMI in the hall of the building an exhibition was set in order like to give a wider overview about the CONCERTO initiatives and the PIME S for anyone who visits the Knowledge Center. The exhibition contains 6 poster about PIME S project in general, project elements in Szentendre and innovative elements of the Knowledge center. In 2013 the exhibition was seen by nearly 800 visitors during the conferences and other meetings held in the Knowledge Center No.:5.8 Milestone ref.: Opening ceremony of ÉMI Knowledge Center Photo: Date: Place: Hungary Type: Promotional material Page 5 of 7

6 Del 5.8 Awareness campaignes A CONCERTO Project Annex 1: Invitation to Opening ceremony of ÉMI Knowledge Center of Construction Page 6 of 7

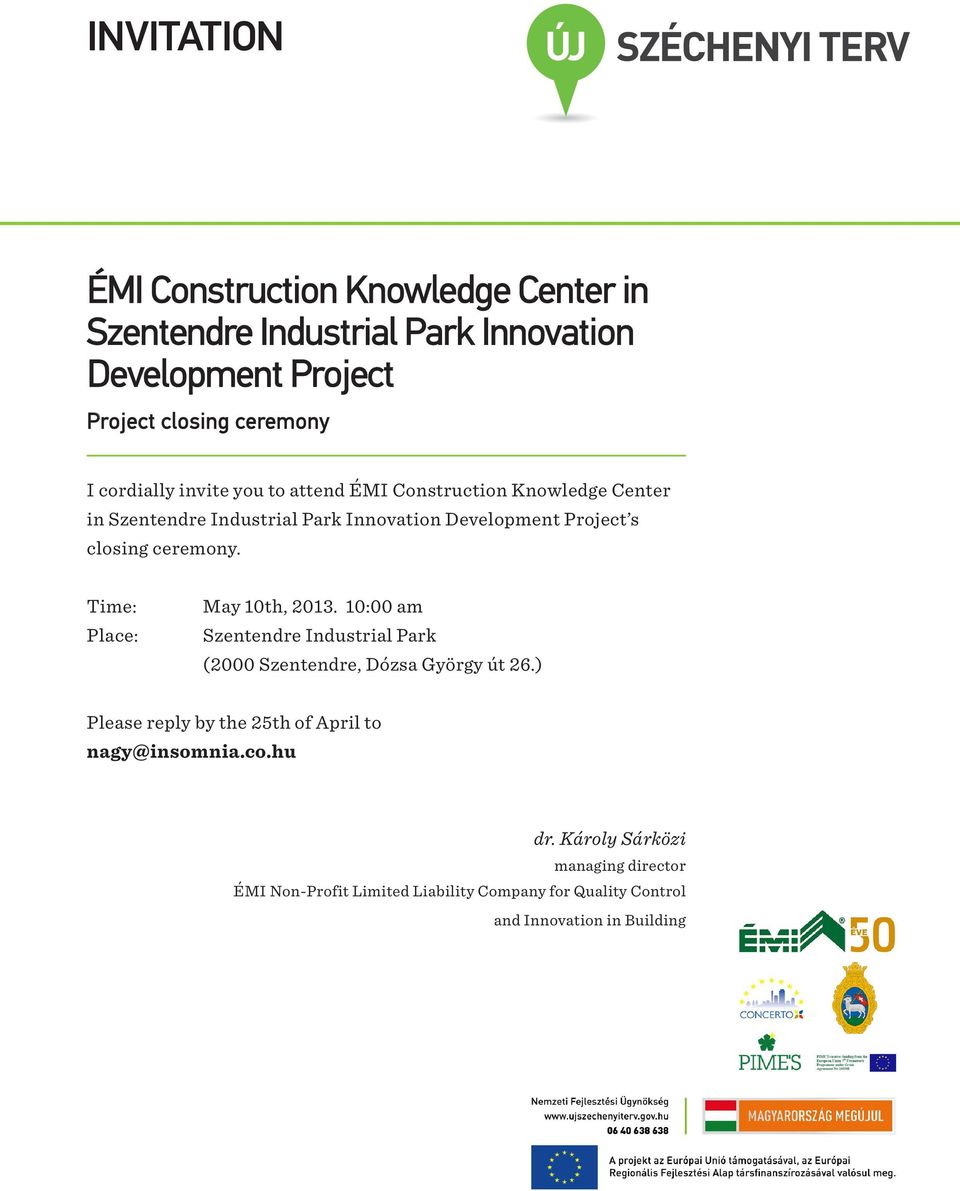

7 INVITATION ÉMI Construction Knowledge Center in Szentendre Industrial Park Innovation Development Project Project closing ceremony I cordially invite you to attend ÉMI Construction Knowledge Center in Szentendre Industrial Park Innovation Development Project s closing ceremony. Time: Place: May 10th, :00 am Szentendre Industrial Park (2000 Szentendre, Dózsa György út 26.) Please reply by the 25th of April to nagy@insomnia.co.hu dr. Károly Sárközi managing director ÉMI Non-Profit Limited Liability Company for Quality Control and Innovation in Building

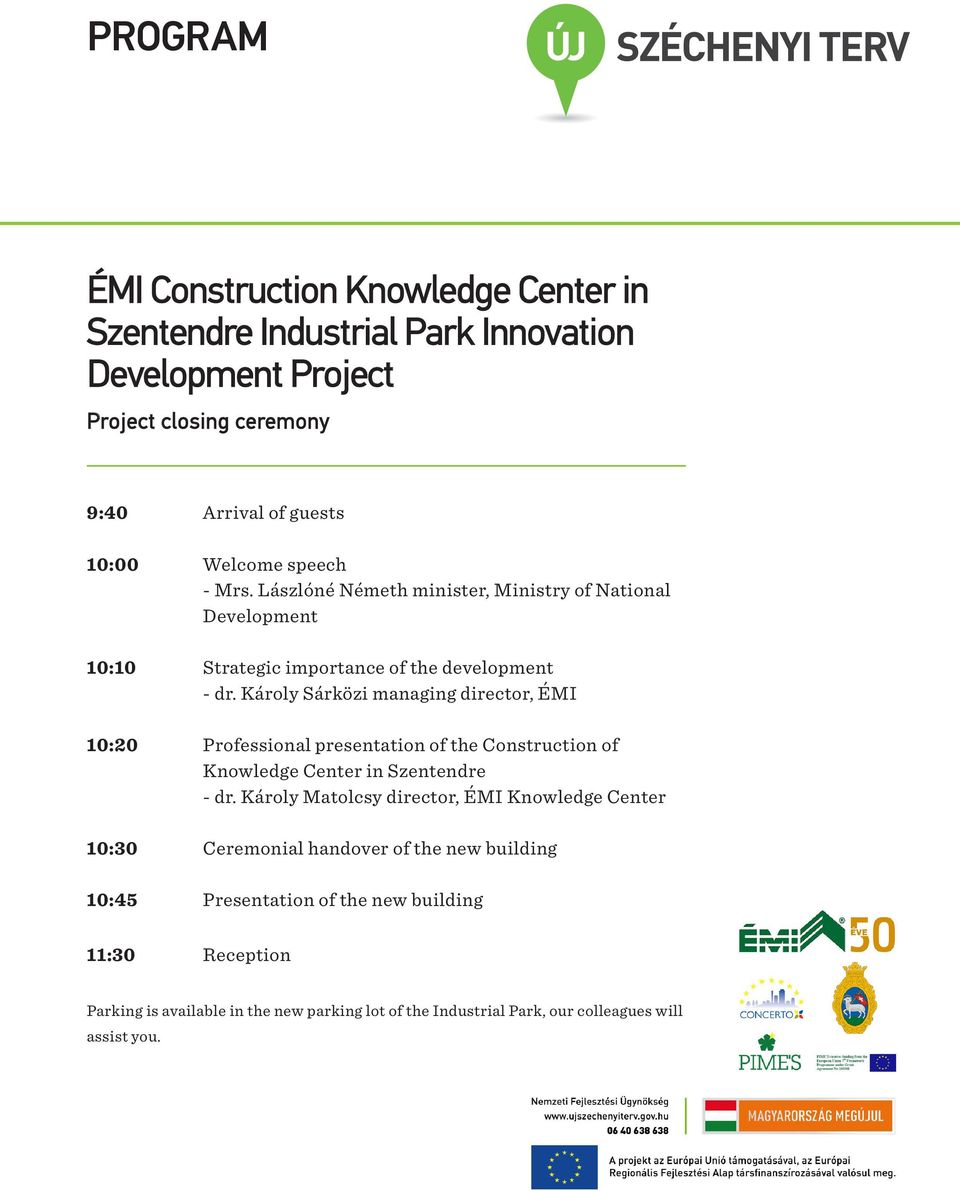

8 Program ÉMI Construction Knowledge Center in Szentendre Industrial Park Innovation Development Project Project closing ceremony 9:40 Arrival of guests 10:00 Welcome speech - Mrs. Lászlóné Németh minister, Ministry of National Development 10:10 Strategic importance of the development - dr. Károly Sárközi managing director, ÉMI 10:20 Professional presentation of the Construction of Knowledge Center in Szentendre - dr. Károly Matolcsy director, ÉMI Knowledge Center 10:30 Ceremonial handover of the new building 10:45 Presentation of the new building 11:30 Reception Parking is available in the new parking lot of the Industrial Park, our colleagues will assist you.

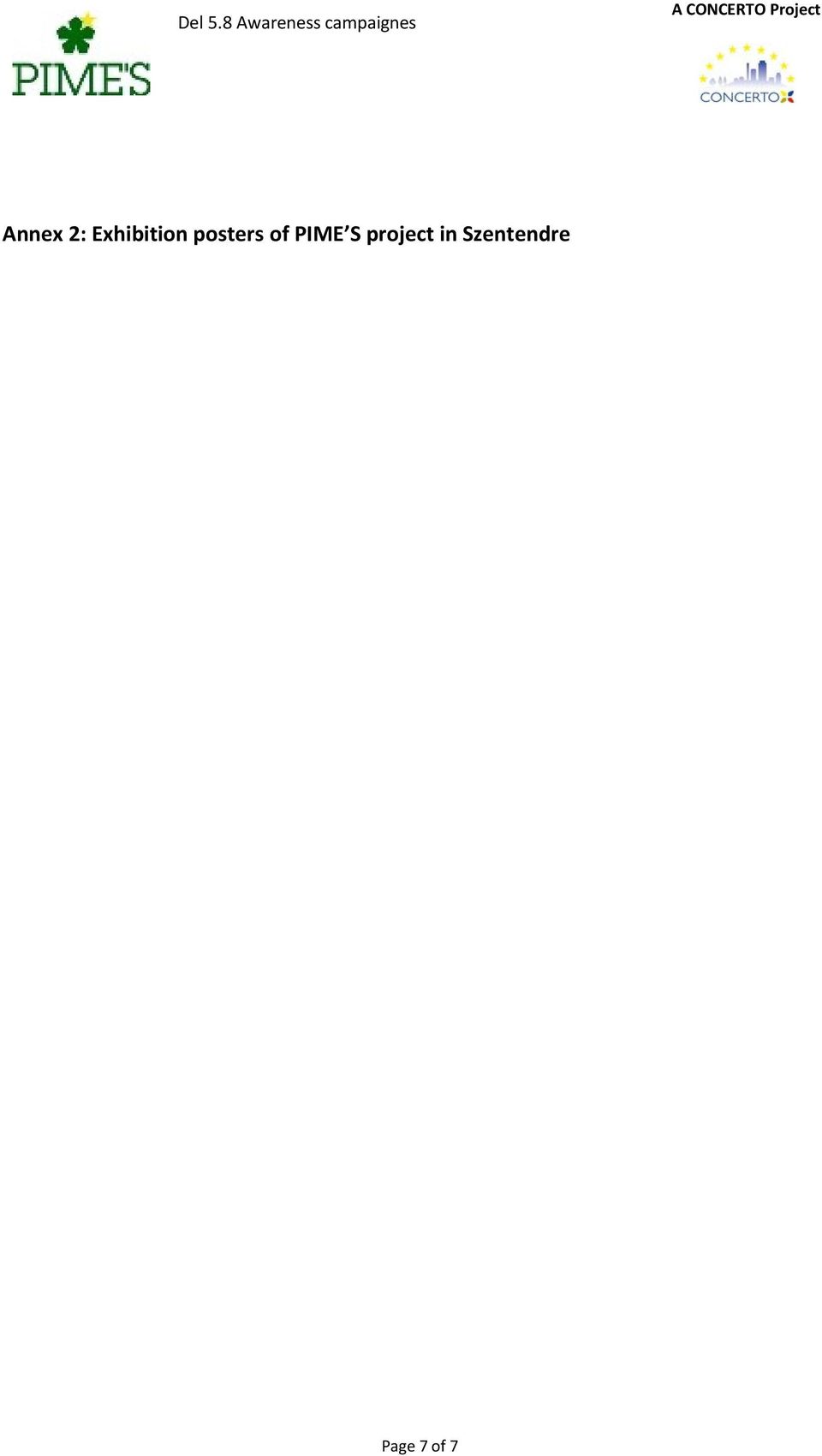

9 Del 5.8 Awareness campaignes A CONCERTO Project Annex 2: Exhibition posters of PIME S project in Szentendre Page 7 of 7

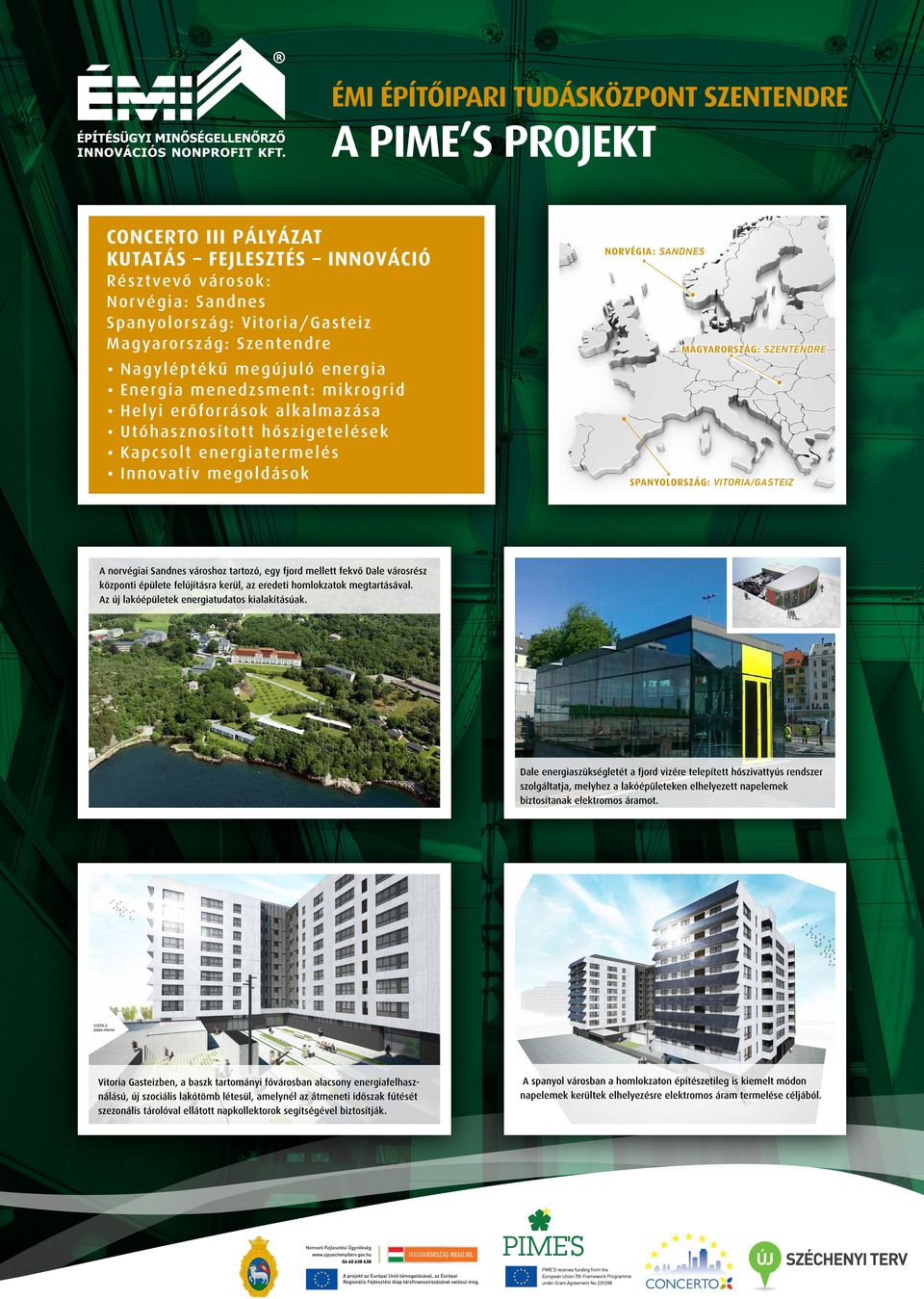

10 ÉMI Építőipari Tudásközpont szentendre A PIME S PROJEKT Concerto III pályázat KUTATÁS FEJLESZTÉS INNOVÁCIÓ Norvégia: Sandnes Résztvevő városok : Norvégia: S andnes Spanyolország: Vitoria/Gasteiz M agyarország: Szentendre Nagyléptékű megújuló energia Energia menedzsment : mikrogrid Helyi erőforrások al kalmazás a Utóhasznosított hőszigetelések Ka pcsolt energiatermelés Innovatív megoldá sok Magyarország: Szentendre Spanyolország: Vitoria/Gasteiz A norvégiai Sandnes városhoz tartozó, egy fjord mellett fekvő Dale városrész központi épülete felújításra kerül, az eredeti homlokzatok megtartásával. Az új lakóépületek energiatudatos kialakításúak. Dale energiaszükségletét a fjord vizére telepített hőszivattyús rendszer szolgáltatja, melyhez a lakóépületeken elhelyezett napelemek biztosítanak elektromos áramot. Vitoria Gasteizben, a baszk tartományi fővárosban alacsony energiafelhasználású, új szociális lakótömb létesül, amelynél az átmeneti időszak fűtését szezonális tárolóval ellátott napkollektorok segítségével biztosítják. A spanyol városban a homlokzaton építészetileg is kiemelt módon napelemek kerültek elhelyezésre elektromos áram termelése céljából. PIME S receives funding from the European Union 7th Framework Programme under Grant Agreement No

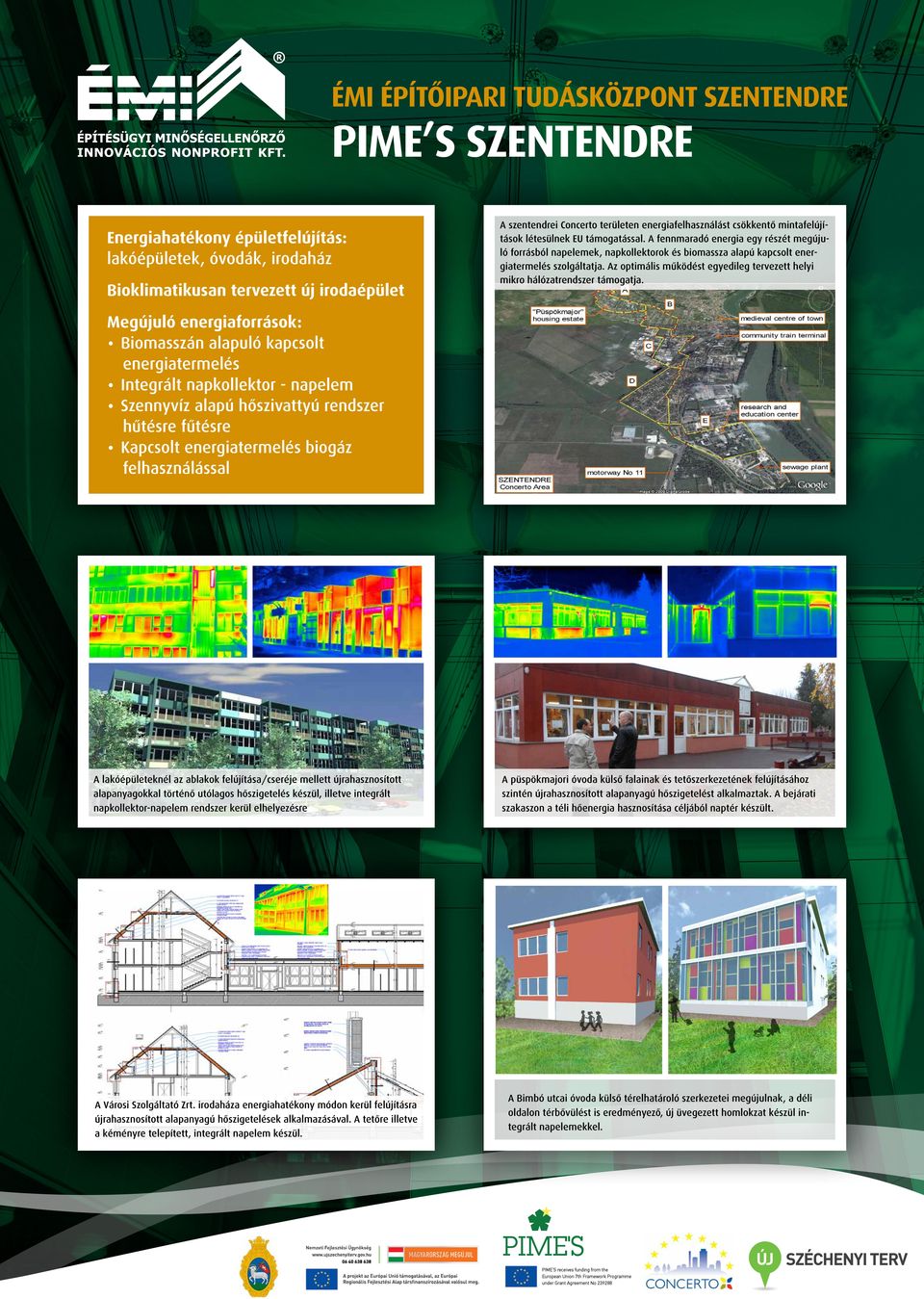

11 ÉMI Építőipari Tudásközpont szentendre PIME S SZENTENDRE Energiahatékony épületfelújítás: lakóépületek, óvodák, irodaház Bioklimatikusan tervezett új irodaépület A szentendrei Concerto területen energiafelhasználást csökkentő mintafelújítások létesülnek EU támogatással. A fennmaradó energia egy részét megújuló forrásból napelemek, napkollektorok és biomassza alapú kapcsolt energiatermelés szolgáltatja. Az optimális működést egyedileg tervezett helyi mikro hálózatrendszer támogatja. Megújuló energiaforrások: Biomasszán alapuló kapcsolt energiatermelés Integrált napkollektor - napelem Szennyvíz alapú hőszivattyú rendszer hűtésre fűtésre Kapcsolt energiatermelés biogáz felhasználással A lakóépületeknél az ablakok felújítása/cseréje mellett újrahasznosított alapanyagokkal történő utólagos hőszigetelés készül, illetve integrált napkollektor-napelem rendszer kerül elhelyezésre A Városi Szolgáltató Zrt. irodaháza energiahatékony módon kerül felújításra újrahasznosított alapanyagú hőszigetelések alkalmazásával. A tetőre illetve a kéményre telepített, integrált napelem készül. A püspökmajori óvoda külső falainak és tetőszerkezetének felújításához szintén újrahasznosított alapanyagú hőszigetelést alkalmaztak. A bejárati szakaszon a téli hőenergia hasznosítása céljából naptér készült. A Bimbó utcai óvoda külső térelhatároló szerkezetei megújulnak, a déli oldalon térbővülést is eredményező, új üvegezett homlokzat készül integrált napelemekkel. PIME S receives funding from the European Union 7th Framework Programme under Grant Agreement No

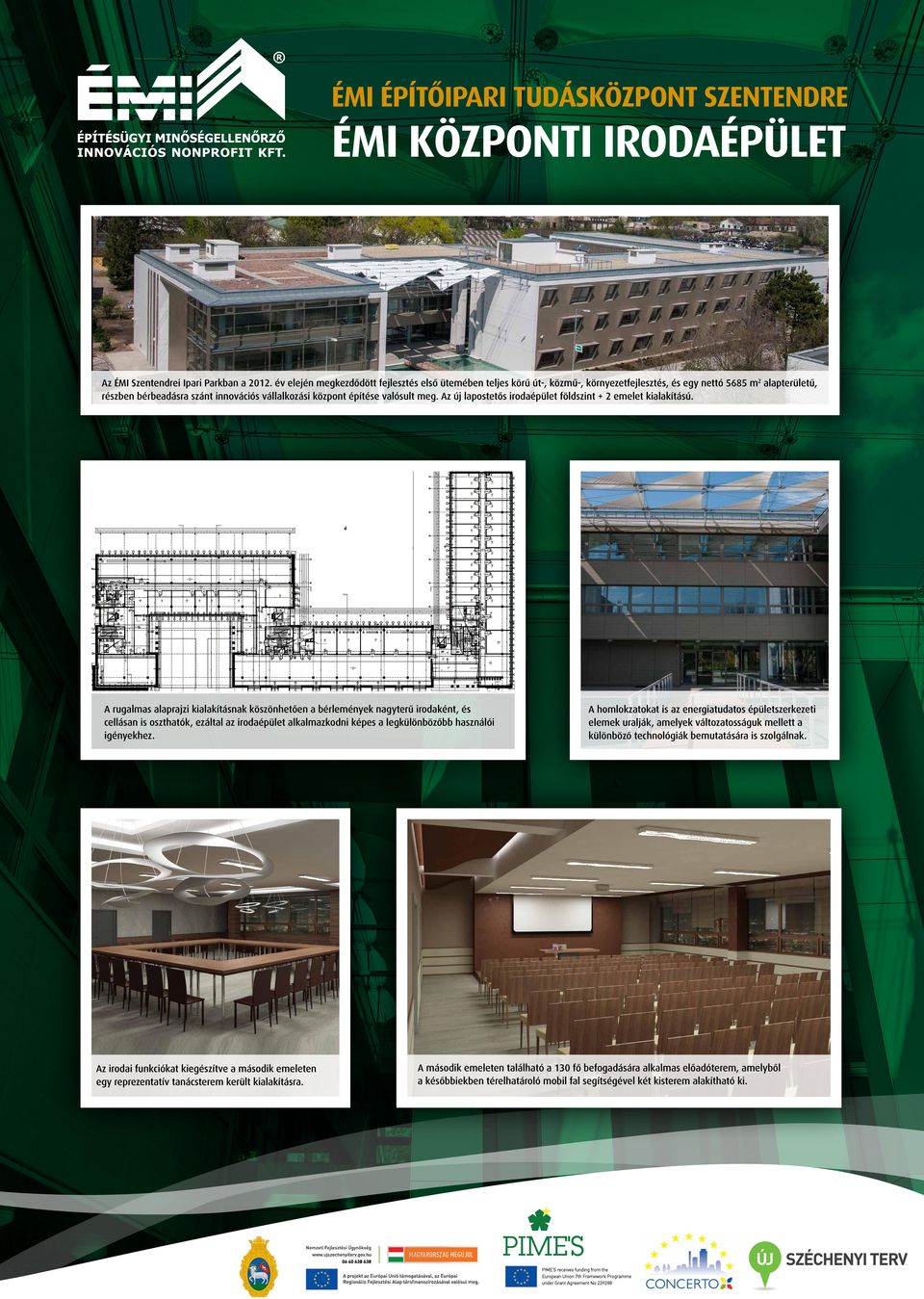

12 ÉMI Építőipari Tudásközpont szentendre ÉMI központi irodaépület Az ÉMI Szentendrei Ipari Parkban a év elején megkezdődött fejlesztés első ütemében teljes körű út-, közmű-, környezetfejlesztés, és egy nettó 5685 m2 alapterületű, részben bérbeadásra szánt innovációs vállalkozási központ építése valósult meg. Az új lapostetős irodaépület földszint + 2 emelet kialakítású. A rugalmas alaprajzi kialakításnak köszönhetően a bérlemények nagyterű irodaként, és cellásan is oszthatók, ezáltal az irodaépület alkalmazkodni képes a legkülönbözőbb használói igényekhez. Az irodai funkciókat kiegészítve a második emeleten egy reprezentatív tanácsterem került kialakításra. A homlokzatokat is az energiatudatos épületszerkezeti elemek uralják, amelyek változatosságuk mellett a különböző technológiák bemutatására is szolgálnak. A második emeleten található a 130 fő befogadására alkalmas előadóterem, amelyből a későbbiekben térelhatároló mobil fal segítségével két kisterem alakítható ki. PIME S receives funding from the European Union 7th Framework Programme under Grant Agreement No

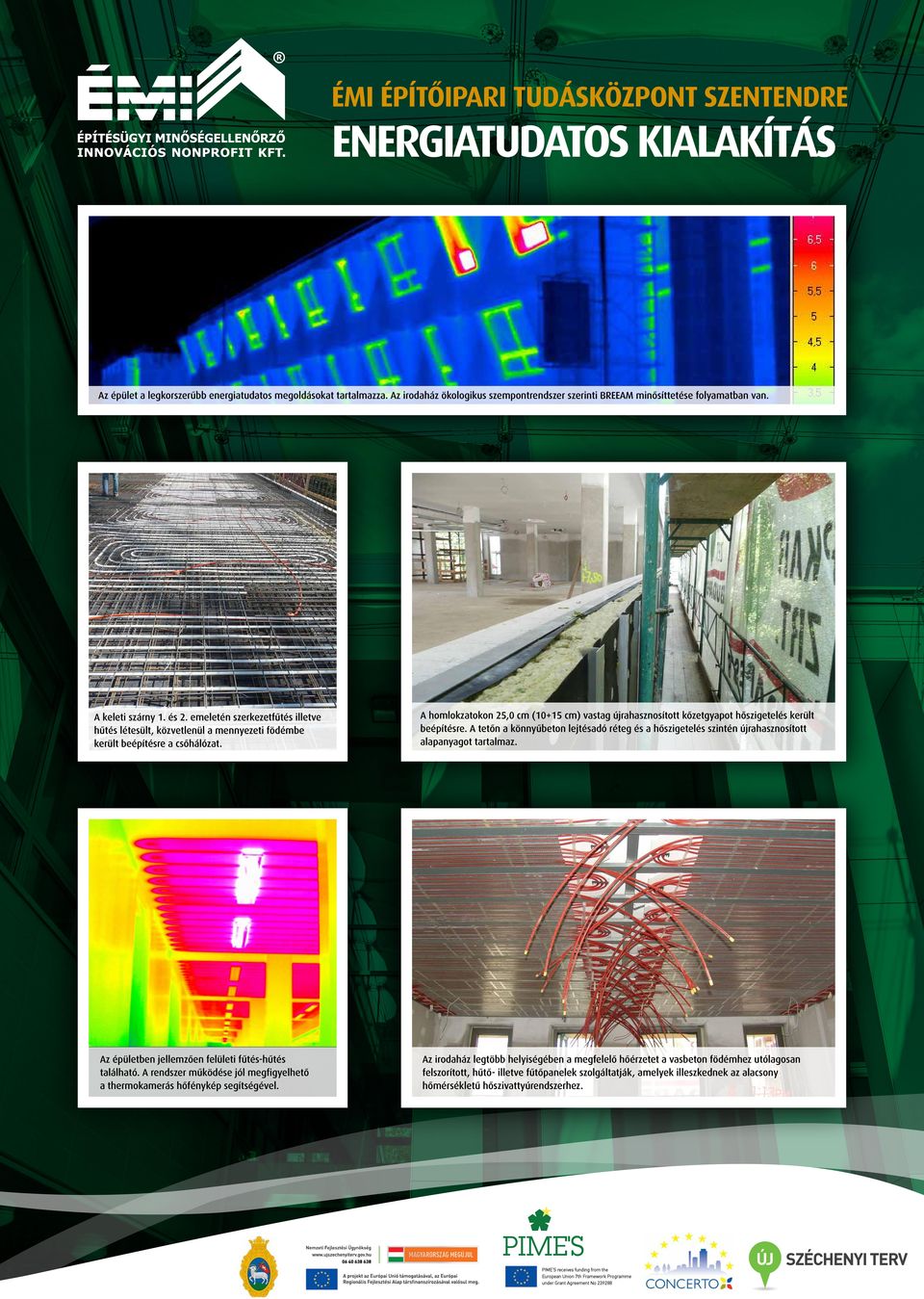

13 ÉMI Építőipari Tudásközpont szentendre Energiatudatos kialakítás Az épület a legkorszerűbb energiatudatos megoldásokat tartalmazza. Az irodaház ökologikus szempontrendszer szerinti BREEAM minősíttetése folyamatban van. A keleti szárny 1. és 2. emeletén szerkezetfűtés illetve hűtés létesült, közvetlenül a mennyezeti födémbe került beépítésre a csőhálózat. Az épületben jellemzően felületi fűtés-hűtés található. A rendszer működése jól megfigyelhető a thermokamerás hőfénykép segítségével. A homlokzatokon 25,0 cm (10+15 cm) vastag újrahasznosított kőzetgyapot hőszigetelés került beépítésre. A tetőn a könnyűbeton lejtésadó réteg és a hőszigetelés szintén újrahasznosított alapanyagot tartalmaz. Az irodaház legtöbb helyiségében a megfelelő hőérzetet a vasbeton födémhez utólagosan felszorított, hűtő- illetve fűtőpanelek szolgáltatják, amelyek illeszkednek az alacsony hőmérsékletű hőszivattyúrendszerhez. PIME S receives funding from the European Union 7th Framework Programme under Grant Agreement No

14 ÉMI Építőipari Tudásközpont szentendre Bioklimatikus design Az ablakok és a külső függönyfalak a különböző homlokzati felületeken eltérő, a tájolásnak megfelelő üvegezéssel készültek. Az épület délnyugati sarkán függönyfallal határolt zárt tér, un. klímahomlokzat került kialakításra. Az irodaház főbejáratánál lévő díszudvar árnyékolására gondosan megtervezett, hatékonyan működő ponyvaszerkezet került kialakításra. A ponyvák a kétrétegű, kétirányú tartószerkezethez raszterenként három ponton a felső, egy ponton az alsó hálóhoz kerültek rögzítésre. A díszudvaron tervezett mesterséges vízfelület kellemes mikroklímát biztosít. Az irodaépület A és B szárnyainak bejáratát hídon keresztül lehet megközelíteni. Az épület délkeleti sarkán zöldhomlokzat készült. A zöld felületet adó lilaakác az kéregpanel-burkolattól eltartott hátszerkezetre lett felfuttatva. Az épület déli homlokzatán a nyílászárók geometriai kialakítása magában foglalja mind a természetes bevilágítás, mind az irodák árnyékolásának megoldását. Az épület keleti és nyugati homlokzatain külső, függőleges tengely körül forgatható alumínium nagylamellás árnyékolás készült. A külső árnyékolástól függetlenül a fényterelő belső zsaluzia szórt fényt biztosít a belső terekben. PIME S receives funding from the European Union 7th Framework Programme under Grant Agreement No

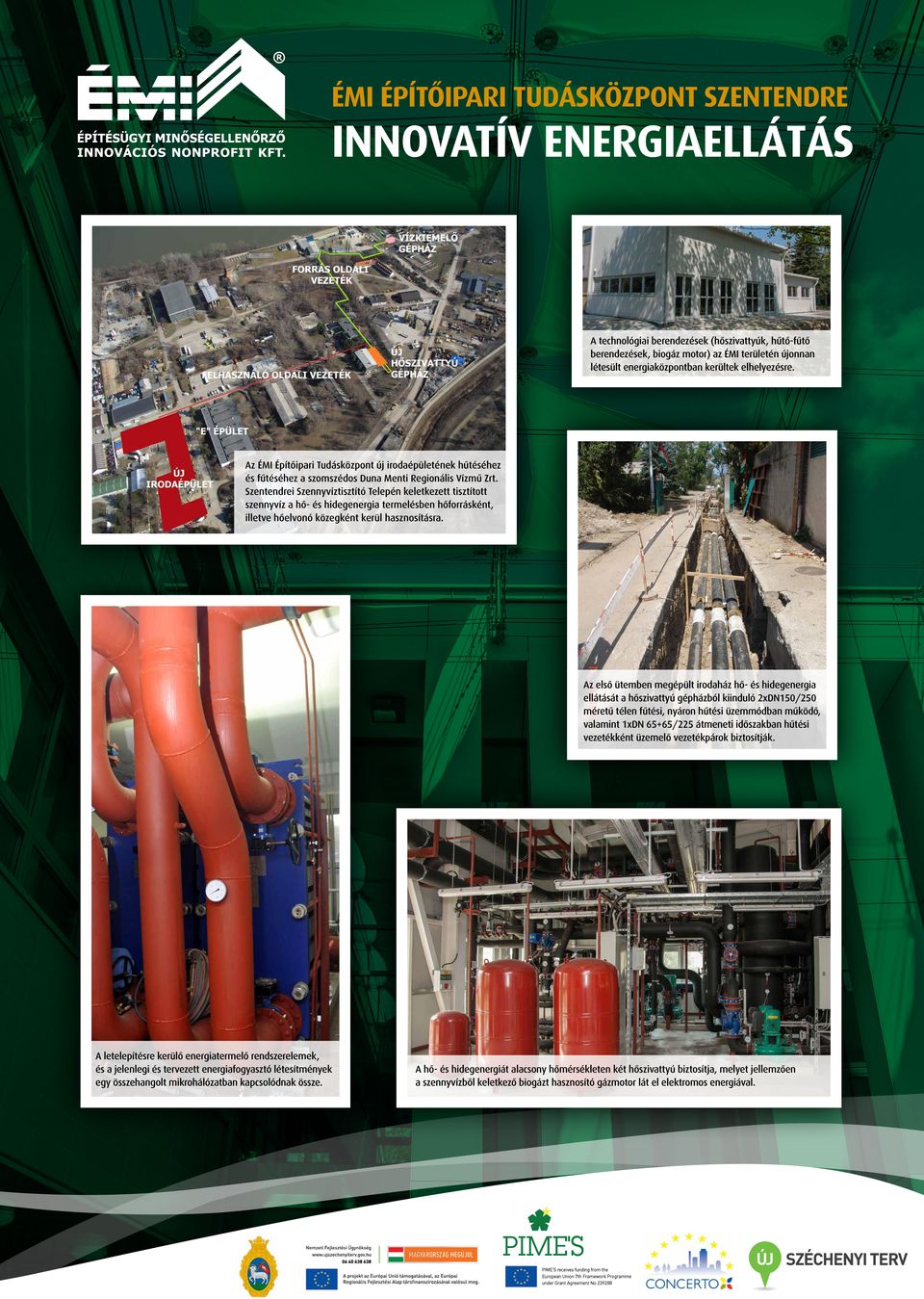

15 ÉMI Építőipari Tudásközpont szentendre Innovatív energiaellátás A technológiai berendezések (hőszivattyúk, hűtő-fűtő berendezések, biogáz motor) az ÉMI területén újonnan létesült energiaközpontban kerültek elhelyezésre. Az ÉMI Építőipari Tudásközpont új irodaépületének hűtéséhez és fűtéséhez a szomszédos Duna Menti Regionális Vízmű Zrt. Szentendrei Szennyvíztisztító Telepén keletkezett tisztított szennyvíz a hő- és hidegenergia termelésben hőforrásként, illetve hőelvonó közegként kerül hasznosításra. Az első ütemben megépült irodaház hő- és hidegenergia ellátását a hőszivattyú gépházból kiinduló 2xDN150/250 méretű télen fűtési, nyáron hűtési üzemmódban működő, valamint 1xDN 65+65/225 átmeneti időszakban hűtési vezetékként üzemelő vezetékpárok biztosítják. A letelepítésre kerülő energiatermelő rendszerelemek, és a jelenlegi és tervezett energiafogyasztó létesítmények egy összehangolt mikrohálózatban kapcsolódnak össze. A hő- és hidegenergiát alacsony hőmérsékleten két hőszivattyú biztosítja, melyet jellemzően a szennyvízből keletkező biogázt hasznosító gázmotor lát el elektromos energiával. PIME S receives funding from the European Union 7th Framework Programme under Grant Agreement No
