Thermograf Hungary Kft.

Átírás

1 1 Thermograf Hungary Kft. Thermográfiai felmérés. Helyszín: Pilisszentiván, Grand-Ács Tetőcentrum és Készház Kft AKTÍV KÉSZHÁZ típusú családi háza. Tárgy: A helyszínen Fluke Ti20 hőkamerával készült hőképek, InsideIR 3.1 szoftveres elemzése, digitális képekkel történő alátámasztásával. A felkérés a családi ház homlokzati, hőveszteségének megállapítására irányult, teljes körű külső/belső felméréssel, technikusi véleményezéssel. Mérési körülmények: A hőképek án készültek, reggel 6 00 h-tól. A levegő hőmérséklete, a külső, homlokzatnál -7C volt. A lakás, belső levegője, átlagban 24,5C volt, a mérés megkezdése előtt 12 órával a fűtés erre a hőmérsékletre lett beállítva, hogy a mérés eredménye, az esetleges hőveszteségek, egyértelműen megjelenjenek a hőképeken. A hőképek készítését csapadékmentes, ideális időjárás kísérte, és még a napfény sem befolyásolta. Elemzés, véleményezés A lenti képen az épület utcafronti homlokzatának felső része látható. A hőkép kiértékelt eredményein jól látható, a homlokzat egyenletes hőmérséklete. Eltérések a hőmérsékletben, csak az elektromos fogyasztók, és a nyílászárók üvegein tapasztalható, utóbbi 1-2 C -on belüli különbséget mutat mely elhanyagolható, és gyakorlatilag ez is a homlokzat rendkívüli hőszigetelési képességét mutatja.

2 Ezeken a hőképeken is az utcafront látható, komoly eltérést, csak a digitális jelző műszer mutat a kiértékelt képek számadataiban is, és színvilágában is. 2

3 3 A fenti hőképen a bejárati ajtó tokszerkezetének hővesztesége tapasztalható, az üvegezés itt is kiváló értékeket mutat. Szembetűnő, hogy ez a kis keresztmetszeten megjelenő hőveszteség is (átlag 6C -al melegebb az ajtó tokszerkezete a környezeténél, de felülete elhanyagolható) mekkora hatással van a felette elhelyezkedő nyitott terasz fa tartószerkezetére. Az alsó hőképen a pincelejárat feletti homlokzat jelenik meg, a teraszajtó feletti homlokzat 0,4-0,6C -al melegebb, mint a teli homlokzat felületén mért hőmérséklet a hőképen jól látható a kiugró díszburkolat aljának hőmérsékletének eltérése, de ez a 1,5C -os hőmérséklet különbség, nem hőszigetelési probléma eredménye, hanem a kiugró burkolat zugában nincs légcsere, ezért képes kissé felmelegedni a faburkolat éle.

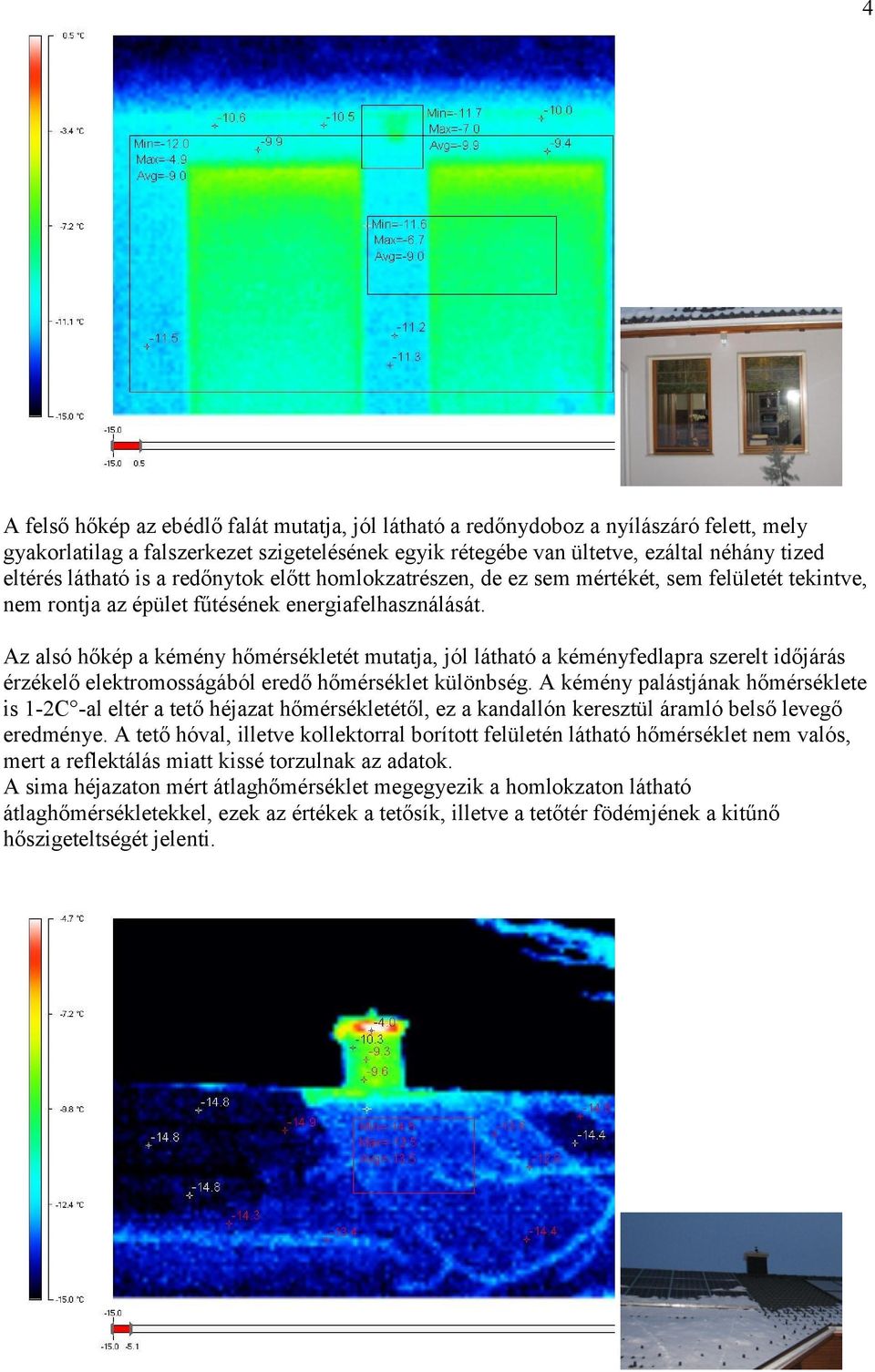

4 4 A felső hőkép az ebédlő falát mutatja, jól látható a redőnydoboz a nyílászáró felett, mely gyakorlatilag a falszerkezet szigetelésének egyik rétegébe van ültetve, ezáltal néhány tized eltérés látható is a redőnytok előtt homlokzatrészen, de ez sem mértékét, sem felületét tekintve, nem rontja az épület fűtésének energiafelhasználását. Az alsó hőkép a kémény hőmérsékletét mutatja, jól látható a kéményfedlapra szerelt időjárás érzékelő elektromosságából eredő hőmérséklet különbség. A kémény palástjának hőmérséklete is 1-2C -al eltér a tető héjazat hőmérsékletétől, ez a kandallón keresztül áramló belső levegő eredménye. A tető hóval, illetve kollektorral borított felületén látható hőmérséklet nem valós, mert a reflektálás miatt kissé torzulnak az adatok. A sima héjazaton mért átlaghőmérséklet megegyezik a homlokzaton látható átlaghőmérsékletekkel, ezek az értékek a tetősík, illetve a tetőtér födémjének a kitűnő hőszigeteltségét jelenti.

5 5 A fenti kép az épületek leggyakoribb hibaforrását, a lábazatot mutatja. Eddigi méréseink során, a hőszigetelési értékeket figyelembe véve a legjobban megépített épületeknél is több, kevesebb probléma mutatkozott a lábazatnál. Jelen esetben, ahogy a hőkép adatai is mutatják, teljesen homogén felülettel találkoztunk, és gyakorlatilag nem látható eltérés, a lábazat, és a homlokzat további felületének hőmérséklete között. A járdán tapasztalható 2-3C -os hő különbség a talaj thermo energiájából adódik. A lenti kép a nyugati homlokzatot mutatja, gyakorlatilag a megrekedt levegő 1-2C -os hőmérsékletkülönbségén kívül homogén felület látható, mind a hőkép színvilágában, mind a kiértékelés eredményeiben, számadataiban.

6 6 A fenti hőképen szintén a nyugati homlokzat felső szintje látható, az másik oldalról kamerázva. A már ismert eredményt mutatja ennek a hőképnek is a kiértékelt adathalmaza, ezen felül rámutat az erkély fa tartóinak hőhídmentes csatlakozások minőségi kivitelezésére. A nyílászárók üvegeit leszámítva, (melyek szintén kiemelkedő hőszigetelő képességeket jeleznek a mért adatok szerint, itt meg kell említeni azt is, hogy a reflektálás miatt üveget mérni igazán nem lehet hőkamerával, csak közvetetten, de az említett eredményeket a közvetett mérések is alátámasztották.) a teljes felület homogén hőmérsékleti eredményt mutat. A lenti hőkép, már a belső felmérés eredménye, a levegő átlaghőmérséklete a méréskor 24,5C volt az épület egészét tekintve. Gyakorlatilag a függöny redőinek, és a hőkép jobb felső sarkán látható, elektromos kapcsolóból eredő néhány tized C -os hőmérsékletkülönbséget leszámítva a nappali külső határoló fala teljesen homogén felületet mutat a hőmérséklet szempontjából.

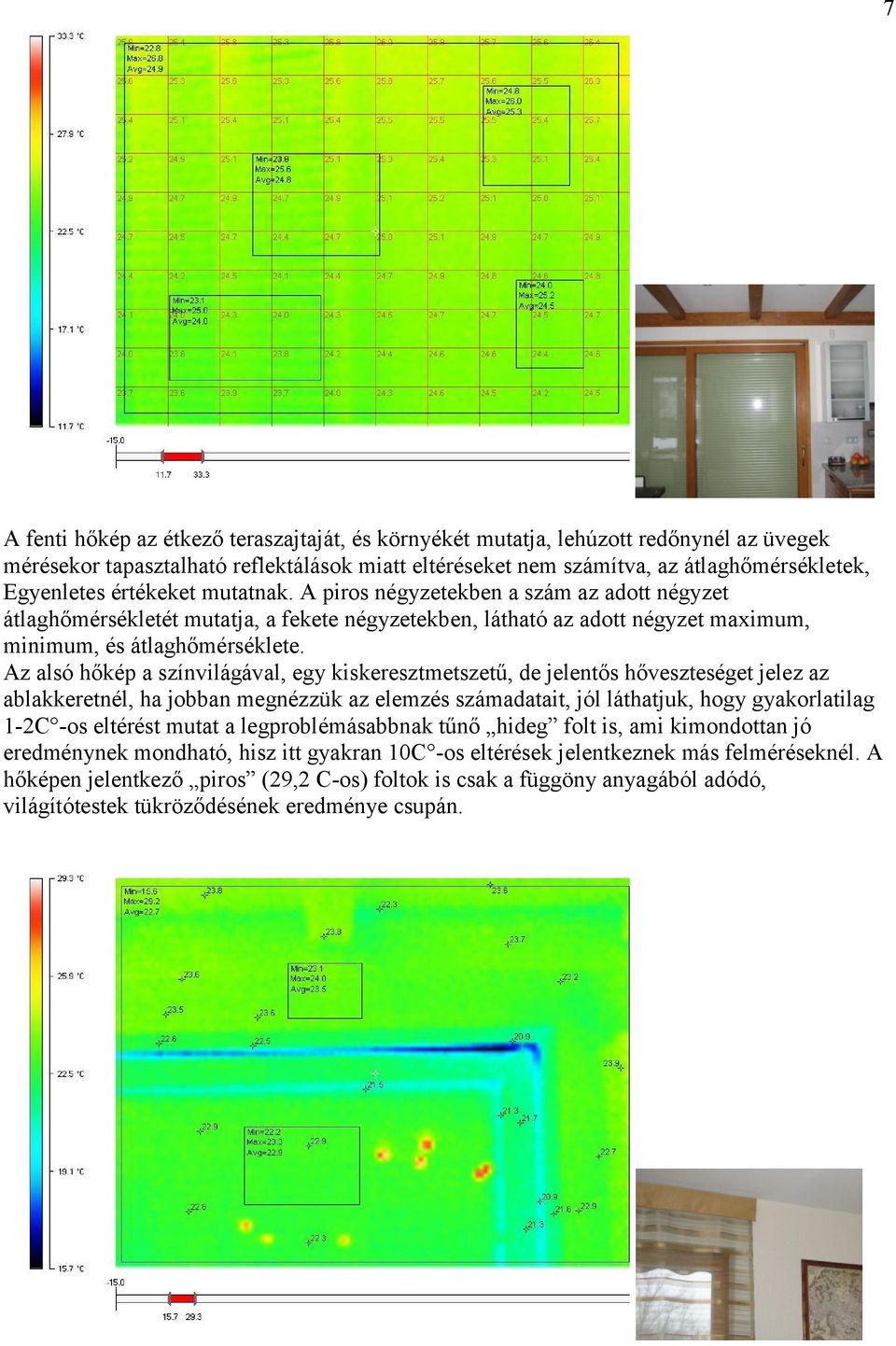

7 A fenti hőkép az étkező teraszajtaját, és környékét mutatja, lehúzott redőnynél az üvegek mérésekor tapasztalható reflektálások miatt eltéréseket nem számítva, az átlaghőmérsékletek, Egyenletes értékeket mutatnak. A piros négyzetekben a szám az adott négyzet átlaghőmérsékletét mutatja, a fekete négyzetekben, látható az adott négyzet maximum, minimum, és átlaghőmérséklete. Az alsó hőkép a színvilágával, egy kiskeresztmetszetű, de jelentős hőveszteséget jelez az ablakkeretnél, ha jobban megnézzük az elemzés számadatait, jól láthatjuk, hogy gyakorlatilag 1-2C -os eltérést mutat a legproblémásabbnak tűnő hideg folt is, ami kimondottan jó eredménynek mondható, hisz itt gyakran 10C -os eltérések jelentkeznek más felméréseknél. A hőképen jelentkező piros (29,2 C-os) foltok is csak a függöny anyagából adódó, világítótestek tükröződésének eredménye csupán. 7

8 A fenti hőkép a hálószobában készült, a függőleges parapetfal, és a ferde sík csatlakozását mutatja. A piros számok, a piros négyzetek átlaghőmérsékletét, a fekete négyzetekben látható számok, a négyzetek maximális, minimális, és átlaghőmérsékletét mutatják. A teljes felületen, 2 C hőmérsékletkülönbség látható, ami bizonyítja, hogy a falszerkezetben, és a tetősíkban jelen lévő hőszigetelő rétegek hőhíd-mentesen elzárják a külső/belső levegőt egymástól. A hőszigetelő rétegek előtt kialakított légrésben történt a gépészeti alapvezetékek elvezetése, ezáltal nem kellett átlyukasztani a behelyezett hőszigetelést, így sikerült elkerülni a kisebb kiterjedésű hőhíd-foltokat is. A lenti hőkép a gyerekszobában található térdfalról készült, melyet egy ajtó választ el a mögötte elhelyezkedő, fűtetlen játszószobától, ( gunyi ) ez okoz némi hőveszteséget a vizsgált helységnek a válaszfalajtón keresztül, de ez is leginkább az ajtó alatti rés keresztmetszetében jelentkezik, összességében elhanyagolható, sőt, előnye, hogy ad némi temperáló fűtést a másik szobának így. 8

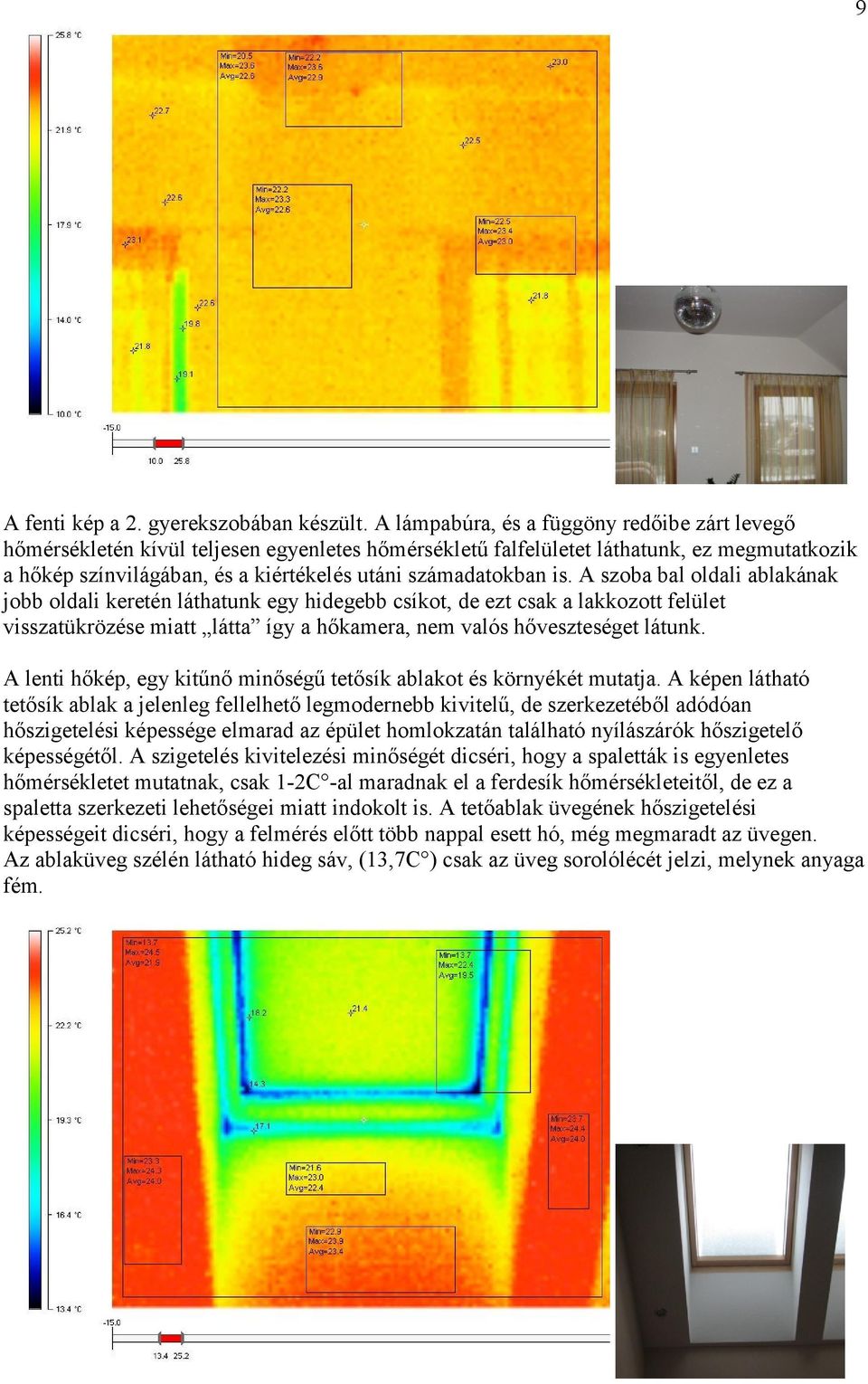

9 9 A fenti kép a 2. gyerekszobában készült. A lámpabúra, és a függöny redőibe zárt levegő hőmérsékletén kívül teljesen egyenletes hőmérsékletű falfelületet láthatunk, ez megmutatkozik a hőkép színvilágában, és a kiértékelés utáni számadatokban is. A szoba bal oldali ablakának jobb oldali keretén láthatunk egy hidegebb csíkot, de ezt csak a lakkozott felület visszatükrözése miatt látta így a hőkamera, nem valós hőveszteséget látunk. A lenti hőkép, egy kitűnő minőségű tetősík ablakot és környékét mutatja. A képen látható tetősík ablak a jelenleg fellelhető legmodernebb kivitelű, de szerkezetéből adódóan hőszigetelési képessége elmarad az épület homlokzatán található nyílászárók hőszigetelő képességétől. A szigetelés kivitelezési minőségét dicséri, hogy a spaletták is egyenletes hőmérsékletet mutatnak, csak 1-2C -al maradnak el a ferdesík hőmérsékleteitől, de ez a spaletta szerkezeti lehetőségei miatt indokolt is. A tetőablak üvegének hőszigetelési képességeit dicséri, hogy a felmérés előtt több nappal esett hó, még megmaradt az üvegen. Az ablaküveg szélén látható hideg sáv, (13,7C ) csak az üveg sorolólécét jelzi, melynek anyaga fém.

10 10 A fenti hőkép a padlásfeljárót mutatja, mely a felmérések során, általában szintén problémás pontjai a lakásoknak, még ha hőszigetelt kivitelű is. Jelen esetben erre is komoly gondot fordítottak a kivitelezés során, ez olyan hatékonysággal sikerült, hogy a nyíló lap kerületén, jól látható a 0,4C -al melegebb csík, mely a résben megrekedt levegő magasabb hőmérsékletét mutatja, mint a mennyezet egyéb pontjain, ahol folyamatos a légcsere. A lenti hőkép a fürdőszobában készült, teljesen homogén felület mutatkozik, a nagy keretben látható szélsőséges eredmények is csak 1,6C -os eltérést mutat, ez megfelel a meleg levegő fizikai tulajdonságaiból eredő hőkülönbségnek, és bizonyítja a minőségi anyagok, minőségi kivitelű beépítését, mely végig látható, mind a hőképeken, mind a fényképeken.

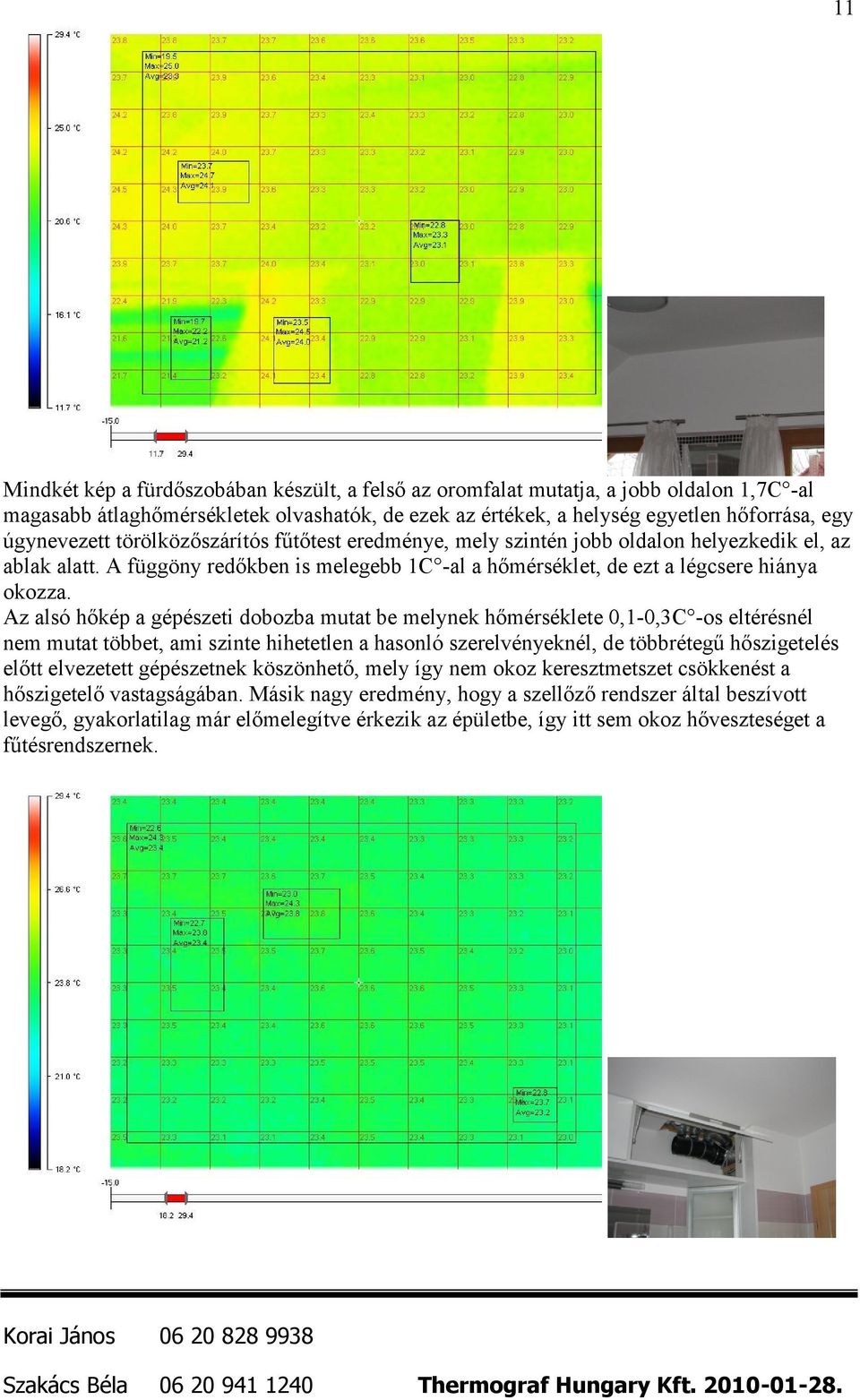

11 11 Mindkét kép a fürdőszobában készült, a felső az oromfalat mutatja, a jobb oldalon 1,7C -al magasabb átlaghőmérsékletek olvashatók, de ezek az értékek, a helység egyetlen hőforrása, egy úgynevezett törölközőszárítós fűtőtest eredménye, mely szintén jobb oldalon helyezkedik el, az ablak alatt. A függöny redőkben is melegebb 1C -al a hőmérséklet, de ezt a légcsere hiánya okozza. Az alsó hőkép a gépészeti dobozba mutat be melynek hőmérséklete 0,1-0,3C -os eltérésnél nem mutat többet, ami szinte hihetetlen a hasonló szerelvényeknél, de többrétegű hőszigetelés előtt elvezetett gépészetnek köszönhető, mely így nem okoz keresztmetszet csökkenést a hőszigetelő vastagságában. Másik nagy eredmény, hogy a szellőző rendszer által beszívott levegő, gyakorlatilag már előmelegítve érkezik az épületbe, így itt sem okoz hőveszteséget a fűtésrendszernek. Korai János Szakács Béla Thermograf Hungary Kft
