1 Thermo Comfort Fázisváltó Vakolat Épületenergetikai forradalom előtt állunk! Hülber Attila - termékmenedzser

2 Thermo Comfort Az új termékről általában mire jó a fázisváltó vakolat Épületfizikai elméleti háttér honnan származik a hő, és mennyi hőérzet hőtárolás, hőtehetetlenség fázisváltás olvadás, látens hőtárolás speciális fázisváltó anyagok A Thermo Comfort a vakolat összetétele, alkalmazása a vakolat konkrét működése tervezési elvek, méretezés Referenciák, mérési eredmények

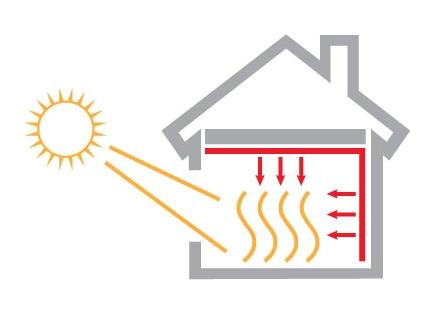

3 Mire jó a fázisváltó vakolat? Nappal eltárolja a hőt, éjszaka adja vissza mindezt gyorsan teszi hőtároló képessége nagyon nagy Csökkenti a nyári felmelegedés hatásait beltérben eltolja/levágja a hőmérsékleti csúcsokat hűsen tartja a beltéri levegőt Irodaházak esetén csökkenti az üzemeltetési költséget a nyári légkondicionálás során jól működhet együtt falfelületek hőmérsékletét alacsonyan tartja (hőérzet) Lakóházak esetén kellemesebb beltéri klímát eredményez falfelületek hőmérsékletét alacsonyan tartja (hőérzet) megfelelő rendszerszemlélettel akár a légkondit is kiválthatja

4 Thermo Comfort Az új termékről általában mire jó a fázisváltó vakolat Épületfizikai elméleti háttér honnan származik a hő, és mennyi hőérzet hőtárolás, hőtehetetlenség fázisváltás olvadás, látens hőtárolás speciális fázisváltó anyagok A Thermo Comfort a vakolat összetétele, alkalmazása a vakolat konkrét működése tervezési elvek, méretezés Referenciák, mérési eredmények

5 Honnan származik a hő? Hőszigetelt homlokzat esetén a nyári hő jelentős része nem a falon keresztül érkezik a belső terekbe, hanem bent keletkezik emberek párolgása, sugárzása (munka) W/fő gépek sugárzása (hűtőszekrény) kintről bejön ablakon keresztül sugárzással (napsütés) W/m2 szellőztetéssel (légcsere) Jelentős nyári felmelegedés!

6 Hőérzet Levegő hőmérséklet hőátadás Felületi hőmérséklet sugárzás húz a hideg Páratartalom párolgás, izzadás szauna Pszichológiai tényezők fáradtság

7 Hőtárolás, hőtehetetlenség Hőtároló képesség általában tömeg függvénye templom vályogház cserépkélyha 7

8 Fázisváltás, olvadás A víz melegítése (fajhő: cp=4,2kj/kg*k) A víz olvadása (olvadáshő: H=333kJ/kg) 1 kg 1 C-os víz 80 C ra melegítése ugyanannyi energiát igényel, mint 1 kg 0 C-os jeget 0 C-os vízzé olvasztani

9 Speciális fázisváltó anyagok BASF német vegyipari világcég Különféle olvadáshőjű, és olvadáspontú anyagok Paraffinok Fázisváltó anyagok Phase Change Materials (PCM) PCM Micronal 21 C 23 C 26 C

10 Thermo Comfort Az új termékről általában mire jó a fázisváltó vakolat Épületfizikai elméleti háttér honnan származik a hő, és mennyi hőérzet hőtárolás, hőtehetetlenség fázisváltás olvadás, látens hőtárolás speciális fázisváltó anyagok A Thermo Comfort a vakolat összetétele, alkalmazása a vakolat konkrét működése tervezési elvek, méretezés Referenciák, mérési eredmények

11 Összetétele, alkalmazása BASF PCM Micronal 23 C vagy 26 C adalékanyagot tartalmaz Wh/m2/cm az olvadáspont közelében Tömegéhez képest nagyon gyorsan, nagyon sok hőt képes felvenni, és leadni napi hőingadozási ciklushoz igazodik Kézi, és gépi feldolgozású praktikusabb géppel felhordani gipsz kötőanyagú (jobb hőátadás) 10 kg/m2/cm 1 2,5 cm vastagságban ajánlott, nagyobb felületen hatékonyabb, mint a nagyobb vastagságban

12 Összetétele, alkalmazása Kivitelezés lépései nem különböznek a gépi gipszes vakolatokétól

13 A vakolat működése Hő! Vakolat eltárolja nappal Olvadás során sokat és gyorsan melegedés nélkül Éjszaka adja vissza Fagyás során gyorsan 3-5 óra 13

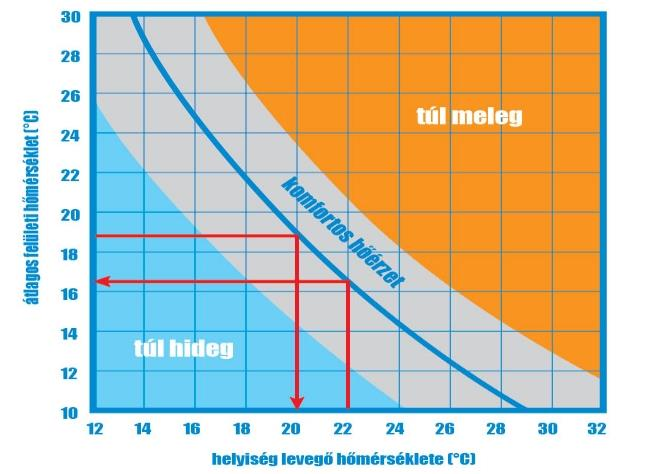

14 A vakolat működése Hőérzet! Vakolat hidegebb nappal emiatt kellemesebbnek érezzük Éjszaka melegebb ez csillapít, de el is vezethető

15 Tervezési elvek, méretezés Hogyan kell, hova érdemes? Minél többet, minél nagyobb felületen Szellőztethető helyiségbe (gépészettel is OK) Bútorozatlan falra, mennyezetre Felületfűtéssel együtt OK Felülethűtéssel együttműködhet, de Felülethűtéssel egy felületen nem működik (18-20 C) Holisztikus szemlélet kell (árnyékolás, szigetelés, tájolás, stb )

16 Tervezési elvek, méretezés Irodaházba Thermo Comfort 23 C aktív elemekkel együttműködve üzemeltetési költség csökkenthető Lakóházba, nappali-étkező helyiségbe - 23 C vagy 26 C aktív elemekkel együttműködve vagy nem túl meleg helyen 23 C teljesen passzív elemekkel vagy nagyon melegben (pl.tetőtér) 26 C

17 Tervezési elvek, méretezés Hogyan nem szabad, hova nem érdemes? Kültér-, és vizes helyiségben, nincs értelme Felülethűtéssel egy felületen nincs értelme 18 C-20 C előremenő hűtőközeg miatt nem olvadna fel tudatosan tervezve, és használva lehet Nem hőszigetelő, nem szárító vakolat Éjszakai tartózkodású helyiséget nem érdemes szellőztetés fordított működés Egész házat nem érdemes vele helyiségenként értelmezhető Nem érdemes panelházban alkalmazni 17

18 Thermo Comfort Az új termékről általában mire jó a fázisváltó vakolat Épületfizikai elméleti háttér honnan származik a hő, és mennyi hőérzet hőtárolás, hőtehetetlenség fázisváltás olvadás, látens hőtárolás speciális fázisváltó anyagok A Thermo Comfort a vakolat összetétele, alkalmazása a vakolat konkrét működése tervezési elvek, méretezés Referenciák, mérési eredmények

19 Nemzetközi példák 19

20 Magyar referenciák Budapest IX. kerületi társasház

21 Magyar referenciák Budapest IX. kerületi társasház

22 Magyar referenciák Budapest IX. kerületi társasház ,2 C 25 C 25 C 24,9 C 22

23 Mérési eredmények

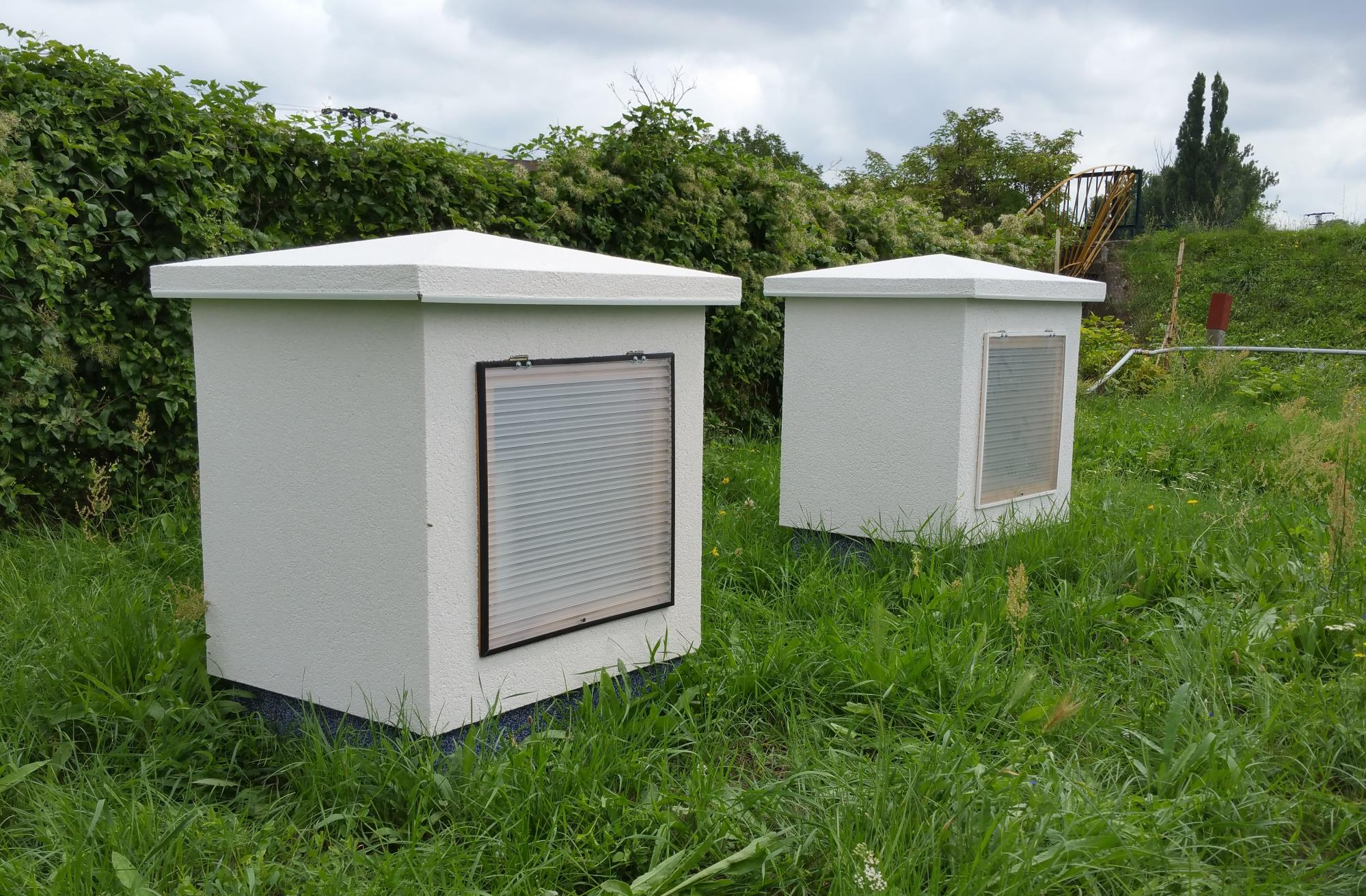

24 Mérési eredmények Mintaházikók hőmérsékleti görbéi 2016 nyarán (egy hét)

25 Néhány jellemző nap, a görbék törései Mérési eredmények

26 Elérhetősége, információ Kiadványok, weblap, alkalmazás - lb-knauf.hu/thermocomfort

27 Építő megoldások Köszönjük a figyelmet!
