1 Cég ORIGO-SÁNTA ÉPÍTŐ ZRT GYŐRI ÚT SOPRON Mérést végezte: Schekulin Nándor Telefon: 99/ Készülék testo Gyártási szám: Objektív: nagylátószögű 32x23 Megbízó Mérőhely: Mérés napja: Megbízás Családi ház Thermokép vizsgálat A mérés az EN szerint hőkamerával került elvégzésre. Oldal 1/9

2 Épület leírása: Szerkezet: Hagyományos tégla szerkezetű családi ház Tájolás (irányulás): dél Környezet: normál szabadon beépített telkek Időjárási körlmények: Kültéri levegő hőmérséklete A mérés előtt 24 órával A mérés alatt Min. 5 C 5 C Max. 12 C 5 C Napsugárzás A mérés előtt 12 órával A mérés alatt gyengén felhős felhőtlen Csapadék Szélsebesség Szélirány Beltéri hőmérséklet Levegő-hőmérséklet különbsége a lehatárolt terület belső és külső tere között Légnyomás-különbség szélárnyékos és szembeszéloldal között További tényezők nincs C 18 C 0 nincs Eltérés a megadott mérési szabányoktól: A felvételek teljesen tiszta felhőmentes időben készültek. Az épület belső tere nem került egyenletes felfűtésre. Oldal 2/9

3 IV_00007.BMT :10:45 5,4-0,9-0,8 0,6 0,1 6,9 Refl. ablak szemöldök fűtetlen szoba felső pont fűtetlen szoba alsó pont fűtöött szoba általános pont A belső terek nem egyforma belső hőmérsékletet mutatnak. Ablakok felső élén tömítetlenség látható. Külső téri pillér hőmérséklete magas. Oldal 3/9

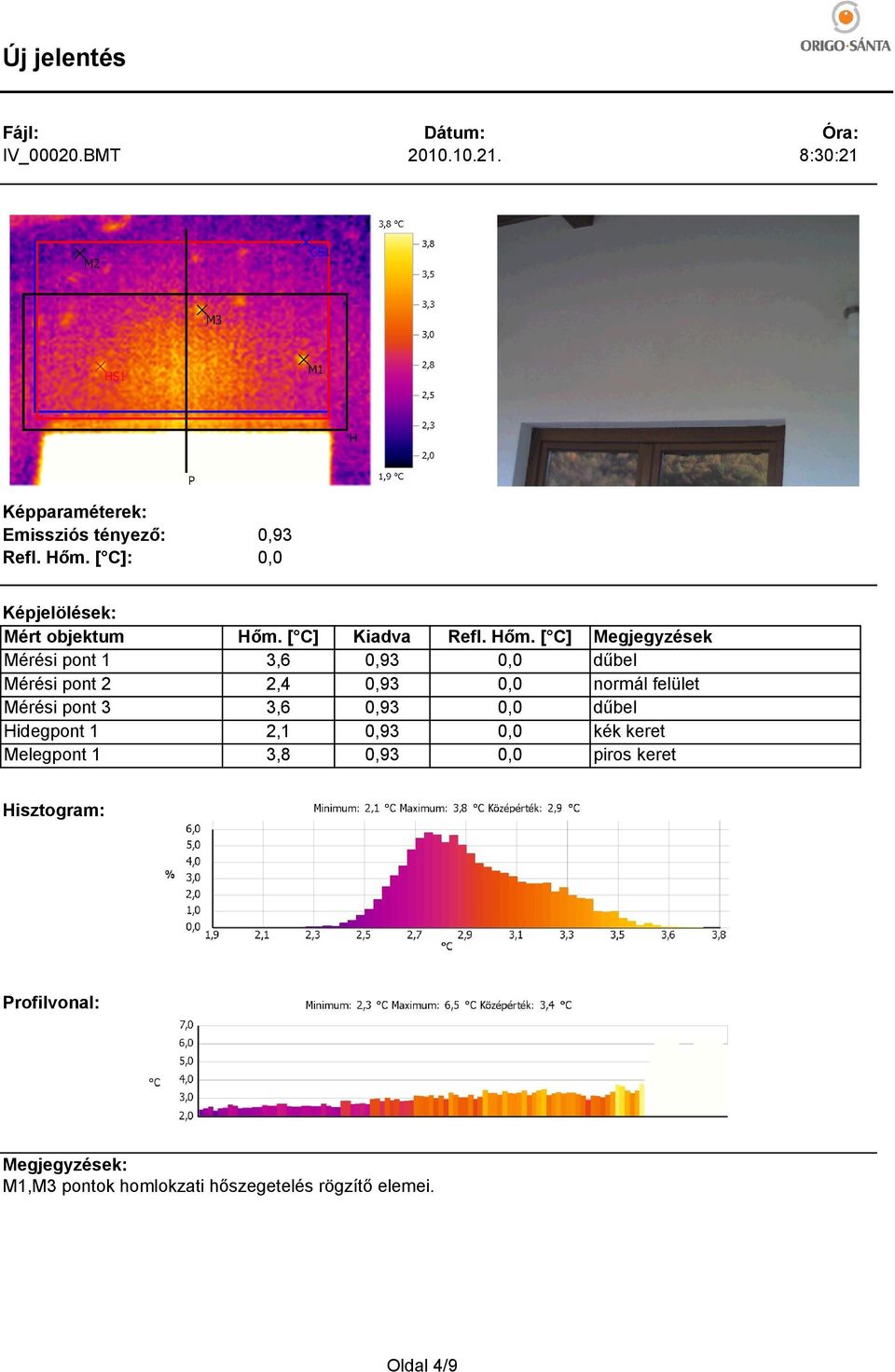

4 IV_00020.BMT :30:21 3,6 2,4 3,6 2,1 3,8 Refl. dűbel normál felület dűbel M1,M3 pontok homlokzati hőszegetelés rögzítő elemei. Oldal 4/9

5 IV_00001.BMT :39:54 Mérési pont 5 21,6 20,2 17,9 20,6 21,6 17,5 22,0 Refl. ajtó felület ajtó felület alsó hidegpont padló nem áthült felülete általános falfelület Befejezetlen terasz és kész nappali csomópontja. A CS1 hőmérséklet közel harmatponti. Várható a penészesedés megjelenése. Oldal 5/9

6 IV_00009.BMT :15:28 Mérési pont 5-2,6-0,5 3,1 0,1 4,8-3,0 5,4 Refl. fűtetlen térpont fűtetlen tér magas pont ablak szemöldök külső pillér meleg pont ajtó küszöb Bejárati ajtó tömítetlen vagy rosszul beállított.az eltérés az ablakhoz képest a profilvonalon látható. Lábazat és homlokzati hőszigetelés között hőhíd látható. A külső beton pillér fokozott hőt kap a belső szerkezetektől. Oldal 6/9

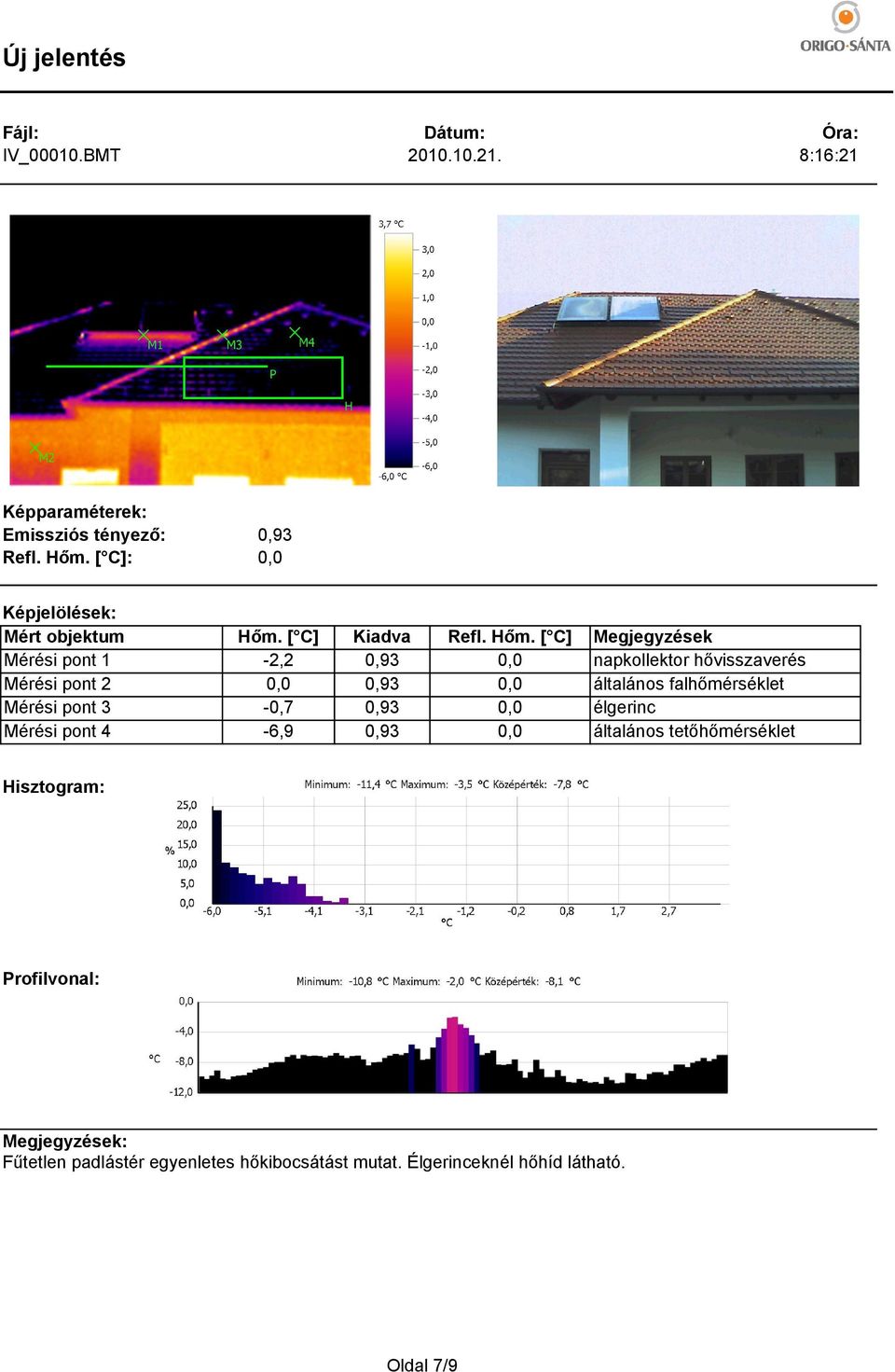

7 IV_00010.BMT :16:21-2,2-0,7-6,9 Refl. napkollektor hővisszaverés általános falhőmérséklet élgerinc általános tetőhőmérséklet Fűtetlen padlástér egyenletes hőkibocsátást mutat. Élgerinceknél hőhíd látható. Oldal 7/9

8 IV_00015.BMT :20:36 5,8 9,5 5,9 3,5 2,0 10,3 Refl. rugalmas tömítés szerkezeti beton lemez hőszigetelés ajtótok Befejezetlen terasz és nyílászáró csomópont.nyílászáró üvegezésénél a rugalmas tömítés hibái láthatóak. Értékelés: Megállapítható, hogy az épület szerkezeti felülete egyenletes hőátbocsátást mutat. A felületi sugárzott hőeltérések a nem egyenletesen felfűtött belső helységek hőmérsékleti eltéréséből adódnak. Javasolt az azonnali szigetelés a penészesedés megjelenése előtt a nem befejezett csomópontokban. A nyílászárók Oldal 8/9

9 hőeltérések a nem egyenletesen felfűtött belső helységek hőmérsékleti eltéréséből adódnak. Javasolt az azonnali szigetelés a penészesedés megjelenése előtt a nem befejezett csomópontokban. A nyílászárók beállítását ellenőrizni kell. A be nem fejezett lábazat és homlokzati hőszigetelés kapcsolata javítandó több helyen hőszigetelési hiány észlelhető , Schekulin Nándor Oldal 9/9
