1 Gyufa skatulya címke; 1896 New York Palota; Budapest Általános elvek Falazott szerkezetek megerősítése

2

3 LOGO A mérnöki tevékenység 1. MEGISMERÉS: KORABELI: - ÉPÍTŐANYAGOK - ÉPÍTÉSTECHNIKÁK - TRÜKKÖK (rejtett szerkezeti elemek / kialakítások) 2. MEGÉRTÉS: MIÉRT MŰKÖDIK? /vasoszlop téglapillérben, lebegő lépcső/ (néha nem az egyszerű statikai modell működik ) (térbeli vagy együttdolgozó működés) OKOZAT (KÁR) VALÓS OK!!!!! 3. ANYAGMINŐSÉG / MINŐSÍTÉS: MINTAVÉTEL / LABÓRATÓRIUMI VIZSGÁLATOK (pl. Czakó Adolf laboratórium ) (téglafal: változó összetételű és vastagságú habarcs és/vagy változó szilárdságú tégla egy épületen belül a változó igénybevételeknek megfelelően)

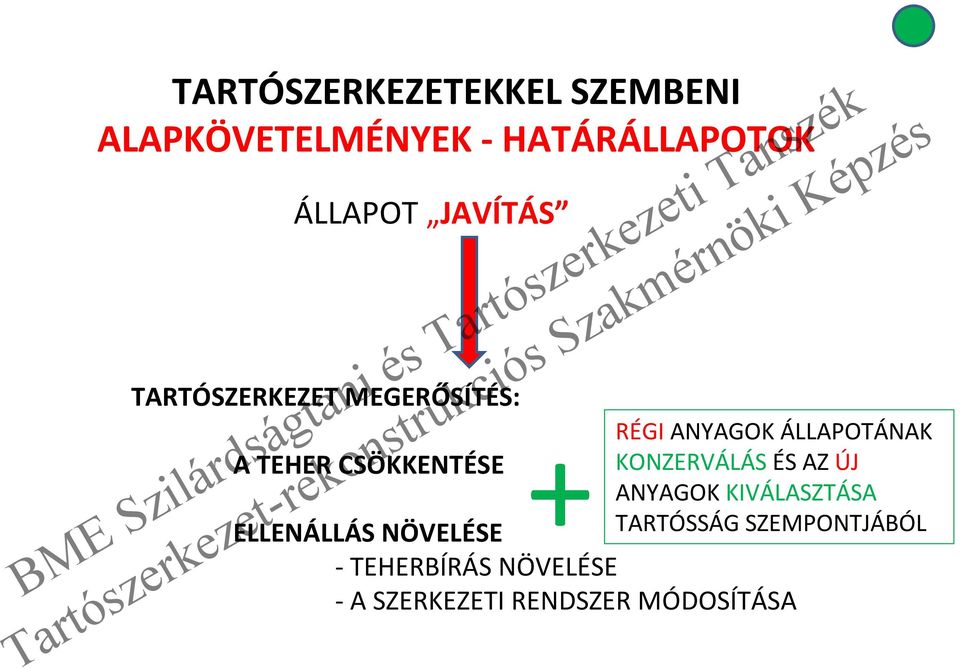

4 LOGO TARTÓSZERKEZETEKKEL SZEMBENI ALAPKÖVETELMÉNYEK - HATÁRÁLLAPOTOK ANALÍZIS EGYÜTTŰKÖDÉS MÁS SZAKÁGAKKAL, SZAKMÁKKAL. ÁLLAPOT KONZERVÁLÁS - GEOMETRIA - MECHANIKAI JELLEMZŐK ÁLLAPOT JAVÍTÁS ANALÍZIS KÖRNYEZETI HATÁSOK

5 LOGO TARTÓSZERKEZETEKKEL SZEMBENI ALAPKÖVETELMÉNYEK - HATÁRÁLLAPOTOK EGYÜTTŰKÖDÉS MÁS SZAKÁGAKKAL, SZAKMÁKKAL. Pl. VEGYÉSZEK ÁLLAPOT KONZERVÁLÁS - GEOMETRIA - MECHANIKAI JELLEMZŐK SZELLŐZÉS TÖBBFUNKCIÓS FELÜLETI BEVONATOK: KORRÓZIÓVÉDELEM NEDVESSÉGVÉDELEM PÁRAFORGALOM SZABÁLYOZÁS SZÍN / ESZTÉTIKA GRAFFITI VÉDELEM PORTASZÍTÁS / ANTISZTATIZÁLÁS KÖRNYEZETI HATÁSOK ANYAGFÜGGŐ

6 LOGO TARTÓSZERKEZETEKKEL SZEMBENI ALAPKÖVETELMÉNYEK - HATÁRÁLLAPOTOK ÁLLAPOT JAVÍTÁS TARTÓSZERKEZET MEGERŐSÍTÉS: + RÉGI ANYAGOK ÁLLAPOTÁNAK A TEHER CSÖKKENTÉSE KONZERVÁLÁS ÉS AZ ÚJ ANYAGOK KIVÁLASZTÁSA ELLENÁLLÁS NÖVELÉSE TARTÓSSÁG SZEMPONTJÁBÓL - TEHERBÍRÁS NÖVELÉSE - A SZERKEZETI RENDSZER MÓDOSÍTÁSA

7 LOGO ÁLLAPOT JAVÍTÁS TARTÓSZERKEZET MEGERŐSÍTÉS: A TEHER CSÖKKENTÉSE: ÖNSÚLY: RÉTEGCSERE KÖNNYEBB ANYAGRA (padlószint?; boltozat: leterhelés?) HÓTEHER: OLVASZTÁS / FŰTÖTT TETŐ (BME Aula; Zeneakadémia; Nyugati pu. vágánycsarnok pályázati tervjavaslat) SZÉLTEHER: AZ ALAKI TÉNYEZŐ VÁLTOZTATHATÓ (felületi érdesítés ; Inotai hőerőmű hűtőtornya) FÖLDRENGÉS!!

8 TEHERCSÖKKENTÉS LOGO Forgáshiperboloid hűtőtorony LŐTTBETON-TECHNOLÓGIA A szél alaki tényezője ÁLLAPOT JAVÍTÁS Sima felület Érdes felület INOTAI HŐERŐMŰ A konzervált állapot. Borda betonozás; korrózióvédő és páraforgalom szabályozó bevonat készítése

9 LOGO ÁLLAPOT JAVÍTÁS TARTÓSZERKEZET MEGERŐSÍTÉS: ELLENÁLLÁS NÖVELÉSE - TEHERBÍRÁS NÖVELÉSE HOZZÁADOTT ANYAGGAL EGYÜTTDOLGOZÁS azonos anyag: eltérő anyag: beton-beton; fa-fa; acél-acél beton-acél; beton-c/gfrp fa-acél; fa-beton; fa-c/gfrp acél-beton; acél-c/gfrp

10 LOGO ÁLLAPOT JAVÍTÁS TARTÓSZERKEZET MEGERŐSÍTÉS: FESZÍTÉSSEL ELLENÁLLÁS NÖVELÉSE - TEHERBÍRÁS NÖVELÉSE LETERHELÉSSEL (téglafalak, tégla-, kőtornyok; boltozatok) Nyomatéki teherbírást eredményez. ABRONCSOLÁS FESZÜLTSÉGI ÁLLAPOT VÁLTOZTATÁSSAL (beton-, vasbeton-, téglapillér: acél kaloda ; betonacél váz betonrétegbe ágyazva; C/GFRP csomagolás)

11 KÁRMÁN TÓDOR; 1910 LOGO ÁLLAPOT JAVÍTÁS ABRONCSOLÁS FESZÜLTSÉGI ÁLLAPOT VÁLTOZTATÁSSAL (beton-, vasbeton-, téglapillér: acél kaloda ; betonacél váz betonrétegbe ágyazva; C/GFRP csomagolás) Kengyelezés hatása. ACÉL: szilárdság! C/GFRP: merevség! Csuka Kollár; 2012 C/GFRP

12 ÁLLAPOT JAVÍTÁS ELLENÁLLÁS NÖVELÉSE - A SZERKEZETI RENDSZER MÓDOSÍTÁSA HATÁROZATLANSÁGI FOK NÖVELÉSE: KÜLSŐLEG: pl. többtámaszúsítás BELSŐLEG: pl. aláfeszített szerkezet A TÖMEGKÖZÉPPONT ÉS A CSAVARÁSI KÖZÉPPONT TÁVOLSÁGÁNAK CSÖKKENTÉSE: új falak; nyílás befalazás FÖLDRENGÉS!!

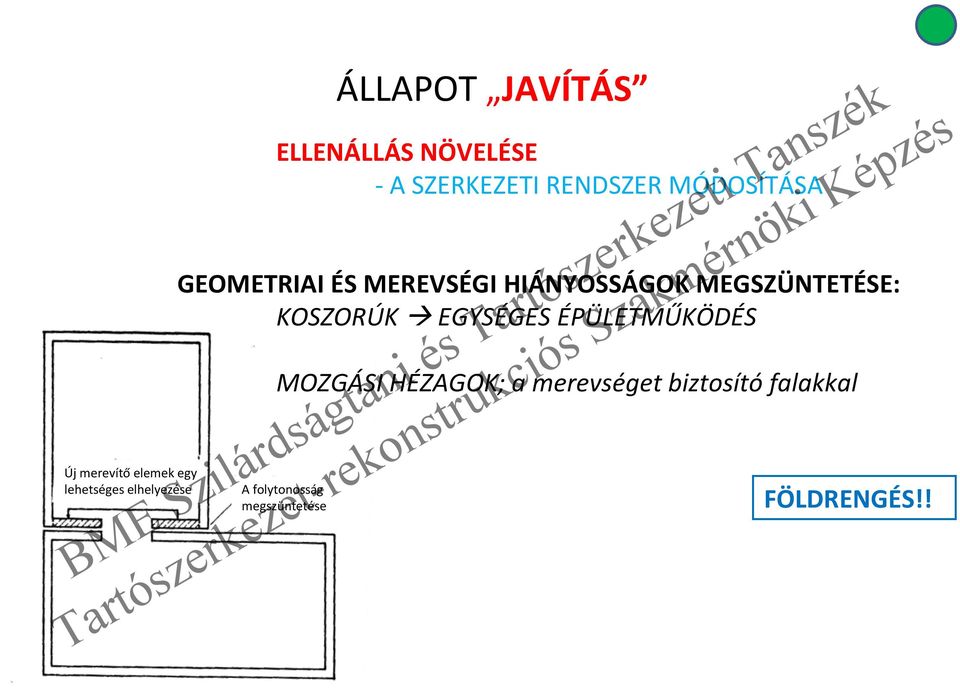

13 Új merevítő elemek egy lehetséges elhelyezése A folytonosság megszüntetése ÁLLAPOT JAVÍTÁS ELLENÁLLÁS NÖVELÉSE - A SZERKEZETI RENDSZER MÓDOSÍTÁSA GEOMETRIAI ÉS MEREVSÉGI HIÁNYOSSÁGOK MEGSZÜNTETÉSE: KOSZORÚK EGYSÉGES ÉPÜLETMŰKÖDÉS MOZGÁSI HÉZAGOK; a merevséget biztosító falakkal FÖLDRENGÉS!!

14 LOGO ÁLLAPOT JAVÍTÁS KÁROSODÁS FÖLDRENGÉS MÁS: ALTALAJ EREDETŰ TÚLTERHELÉS, stb. AZ OK FELDERÍTÉSE ÉS MEGSZÜNTETÉSE JAVÍTÁS, MEGERŐSÍTÉS FALAZOTT SZERKEZET

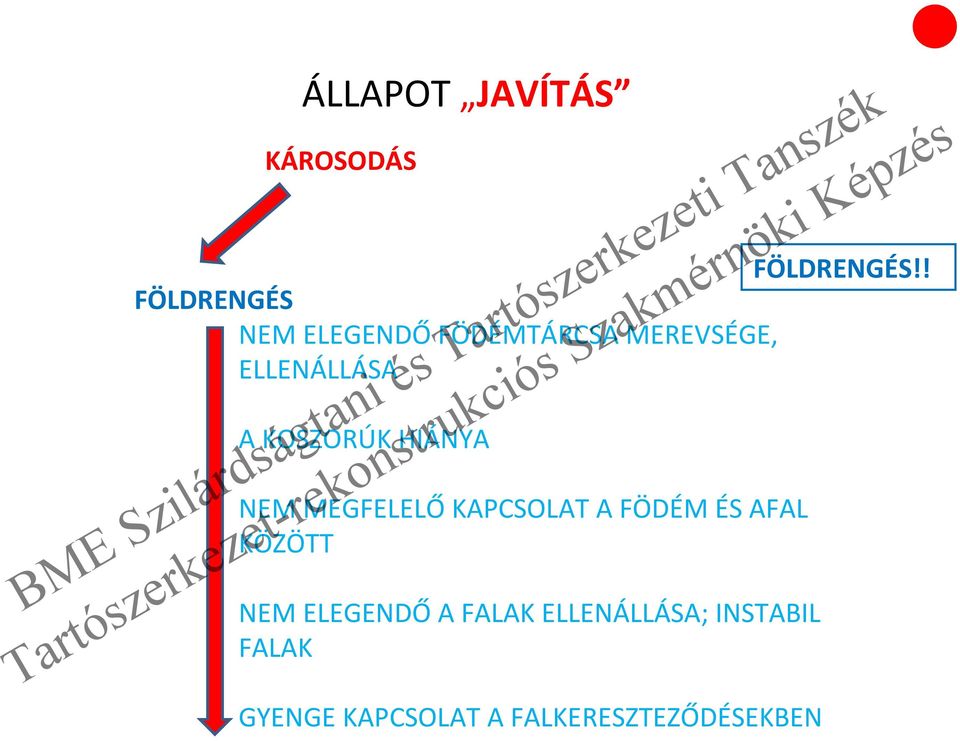

15 LOGO ÁLLAPOT JAVÍTÁS KÁROSODÁS FÖLDRENGÉS!! FÖLDRENGÉS NEM ELEGENDŐ FÖDÉMTÁRCSA MEREVSÉGE, ELLENÁLLÁSA A KOSZORÚK HIÁNYA NEM MEGFELELŐ KAPCSOLAT A FÖDÉM ÉS AFAL KÖZÖTT NEM ELEGENDŐ A FALAK ELLENÁLLÁSA; INSTABIL FALAK GYENGE KAPCSOLAT A FALKERESZTEZŐDÉSEKBEN

16 LOGO FALAZOTT SZERKEZETEK JAVÍTÁSA, KÁROSODÁS; JAVÍTHATÓSÁG; JAVÍTÁSI MÓDSZEREK

17 V. BOSILJKOV et al. :Struct. Control and Health Monit. 2010; 17: LOGO

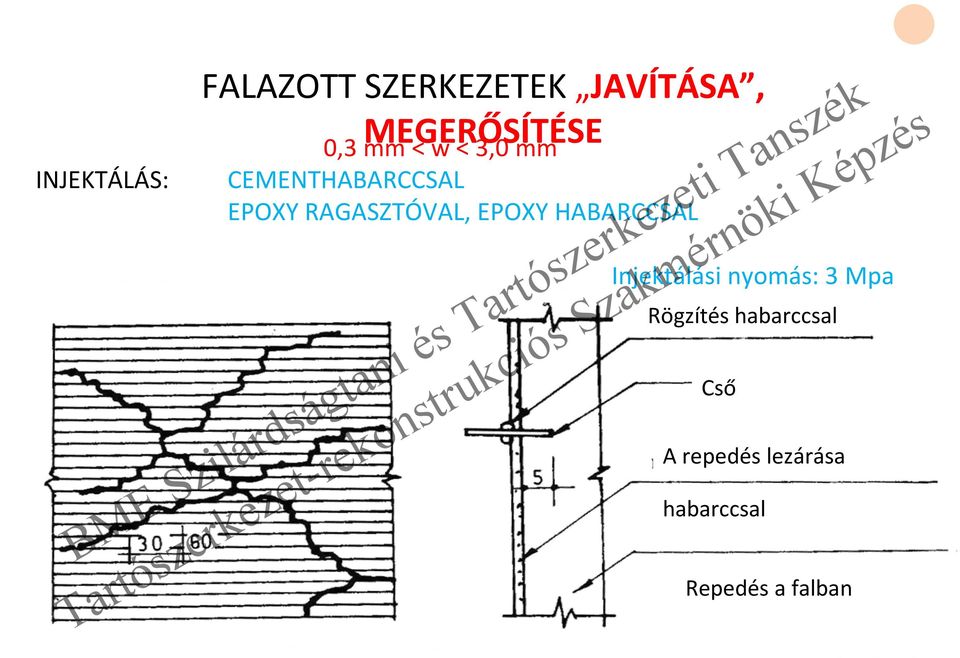

18 INJEKTÁLÁS: LOGO FALAZOTT SZERKEZETEK JAVÍTÁSA, 0,3 mm < w < 3,0 mm CEMENTHABARCCSAL EPOXY RAGASZTÓVAL, EPOXY HABARCCSAL Injektálási nyomás: 3 Mpa Rögzítés habarccsal Cső A repedés lezárása habarccsal Repedés a falban

19 LOGO FALAZOTT SZERKEZETEK JAVÍTÁSA, w > 10,0 mm FÜGGŐLEGES REPEDÉS: FALVARRÁS A FAL ÚJRAÉPÍTÉSE A kövek és téglák visszabontása

20 LOGO FALAZOTT SZERKEZETEK JAVÍTÁSA, w > 10,0 mm FERDE REPEDÉS: téglafal INJEKTÁLÁS + FALVARRÁS + KOSZORÚK A FAL HELYI MEGERŐSÍTÉSÉRE

21 FALAZOTT SZERKEZETEK JAVÍTÁSA, SÚLYOSAN KÁROSODOTT FAL ÚJJÁÉPÍTÉSE LOGO Újjáépített fal, az üreget betonnal vagy injektáló habarccsal töltötték ki.

22 FALAZOTT SZERKEZETEK JAVÍTÁSA, FALKERESZTEZŐDÉSEK A repedés injektálása cementhabarccsal LOGO KICSI FÜGGŐLEGES REPEDÉS: injektálás + falvarrás falvarrás kővel (kb. 70 m-ként) falvarrás acéllemezekkel Acéllemez a falak összekapcsolására Repedés Acéllemez a falak összekapcsolására Repedés

23 FALAZOTT SZERKEZETEK JAVÍTÁSA, FALKERESZTEZŐDÉSEK falvarrás beragasztott acélrudakkal a falsarok bontása visszaépítése sarokoszlop / koszorú

24 FALAZOTT SZERKEZETEK JAVÍTÁSA, KÖZREFOGOTT FALAK UTÓLAGOS KIALAKÍTÁSA Meglevő VB koszorúk LOGO Függőleges VB koszorú Új építésű téglafal Új függőleges VB koszorú Meglevő VB koszorú Meglevő téglafal

25 FALAZOTT SZERKEZETEK JAVÍTÁSA, KÖZREFOGOTT FALAK UTÓLAGOS KIALAKÍTÁSA LOGO Új függőleges koszorú Téglafal Zsaluzat Zsaluzat

26 FALAZOTT SZERKEZETEK JAVÍTÁSA, A FAL A FALSÍKRA MERŐLEGES HATÁSOKRA LOGO Fúrt lyuk Acél profil Acél kengyel szögacél lapos acél Szögacélhoz hegesztve szögacél Kengyelek a szögacélhoz hegesztve Fúrt lyuk téglapillér

27 FALAZOTT SZERKEZETEK JAVÍTÁSA, A FAL KÖPENYEZÉSSEL Repedt zóna LOGO Repedt zóna Acél háló Cementhabarcs köpeny Fúrt lyuk kengyel cementhabarcs: 3 cm beton: lött: 3-4 cm öntött: 10 cm

28 FALAZOTT SZERKEZETEK JAVÍTÁSA, A FAL KÖPENYEZÉSSEL LOGO Kiváltó Acél háló Mindkét oldalon

29 FALAZOTT SZERKEZETEK JAVÍTÁSA, A FAL KÖPENYEZÉSSEL LOGO 1 háló 2 cement habarcs 3 fúrt lyuk 4 - kengyel

30 FALAZOTT SZERKEZETEK JAVÍTÁSA, A FAL KÖPENYEZÉSSEL LOGO függőleges acél acél Vízszintes acél acél Cementhabarcs köpeny köpeny átkötés átkötés kengyel kengyel cementhabarcs köpeny köpeny

31 FALAZOTT SZERKEZETEK JAVÍTÁSA, A FAL KÖPENYEZÉSSEL LOGO Belső vb. köpeny Az elbontott fafödém helyén vasbeton födém épült Sarok megerősítése Vb. borda

32 FALAZOTT SZERKEZETEK JAVÍTÁSA, A FAL KÖPENYEZÉSSEL falmélyedés LOGO falmélyedés hegesztés vasalás

33 FALAZOTT SZERKEZETEK JAVÍTÁSA, A FAL KÖPENYEZÉSSEL LOGO Helyi köpenyezés: falvégeken, ajtónyílásokban, sarkoknál, hosszú falak közepén

34 FALAZOTT SZERKEZETEK JAVÍTÁSA, A FAL KÖPENYEZÉSSEL LOGO
