1 Tartószerkezet rekonstrukciós szakmérnök képzés Feszített és előregyártott vasbeton szerkezetek 3. előadás Előregyártott vasbeton szerkezetek tervezése rendkívüli hatásokra Dr. Sipos András Árpád Március 2.

2

3 gázrobbanás ütközés (gépjármű, repülőgép) robbantás súlyos tervezési/kivitelezési hiba földrengés / időjárási hatás nem tartozik ide Kis valószínűséggel bekövetkező események, a rendkívüli hatás miatt bekövetkező progresszív összeomlás az igazán veszélyes. Kérdés, hogy ezt hogyan lehet elkerülni előregyártott vasbeton szerkezetek esetén? Rendkívüli hatások Födémek progresszív összeomlása Atlantic City, USA

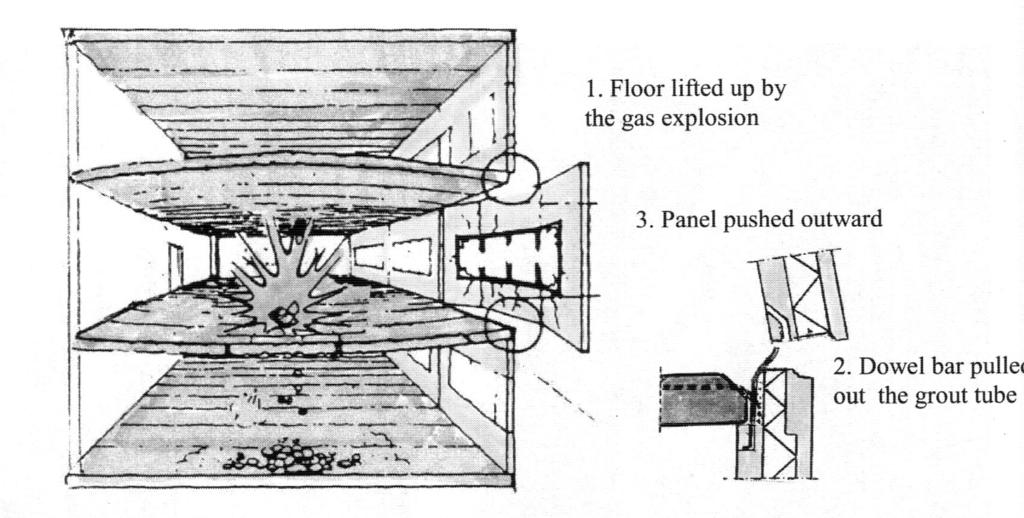

4 Példa progresszív összeomlásra Rendkívüli hatások

5 Rendkívüli hatások A földrengéssel szembeni ellenállás általában a rendkívüli hatásokkal szembeni ellenállást is növeli: a függőleges tartószerkezeti elemek jelentős mértékű kengyelezése (confinement) nem csak a nyomószilárdságot, hanem a maximális nyúlást is növeli a vízszintes tartószerkezeti elemek nyomott zónájába vasalást kell helyezni (fővas ¼-e) födémek / tetők tárcsamerevek, kapcsolódásuk a pillérekhez / falakhoz duktilis Ugyanakkor pusztán az EC8 szerinti tervezés nem helyettesíti a rendkívüli hatások számbavételét.

6 Rendkívüli hatások a robbanás keltette lökés eltér a földrengéstől, a robbanás lokális hatás a nagytömeg a robbanás hatását csökkenti, a földrengését növeli

7 Hatások csoportosítása: dinamikus nyomás (robbanás, lökéshullám) ütközés (gépjármű, repülő, lehulló darabok) statikus túlterhelés alapsüllyedés földmozgás tervezési / kivitelezési hiba Rendkívüli hatások

8 Beltéri gázrobbanás elvileg a helyiség minden felületén azonos nyomás (nyílás esetén lehet kisebb), megemelheti a födémet és kinyomhatja a falakat. lakóépület esetén a teher kn/m 2, ami ipari épület esetén kn/m 2 értéket is elérheti, a teher időtartama ms között van. magas épületek esetén a robbanás a felsőbb szinteken veszélyesebb (kicsi leterhelés miatt a robbanás megemeli az épület felső szintjét / zárófödémét)

9 hangsebességgel érkező lökés Bel- és kültéri robbantás a hatás gyakran lokális: csak a robbanáshoz legközelebbi szerkezeti elemek károsodnak (a robbanási energia a távolság növekedésével rohamosan csökken) a hatás nagysága változó, pl. 50 kg TNT 2,0 m távolságban 33 MPa nyomást fejt ki s alatt.

10 Bel- és kültéri robbantás kültéri robbantás esetén a talajban kráter keletkezik, a kiváltott lökés egy rövidebb földrengés hatásával azonos a maximális nyomás a robbantási energiának és a távolság köbének függvénye!

11 Dinamikus hatás a rendkívüli hatások jellemzően dinamikus igénybevételt keltenek, a tapasztalat szerint ez gyakrabban vezet ridegtöréshez (például: egy kéttámaszú tartón a támasznál következik be nyírási tönkremenetel, pedig statikus számítás alapján hajlítási tönkremenetelre számítanánk) így nem csak az ellenállásra, hanem a maximális deformációra, a teljes, elnyelhető rugalmas energiára és a dukilitásra is gondolni kell a tervezéskor

12 Tervezési módszerek 1. indirekt: a progresszív összeomlással szembeni ellenállást minimális húzószilárdság és duktilitás biztosításával növeljük (~ szerkesztési szabályok) 2. alternatív teherviselés: különböző károsodási helyeket egyesével számba veszünk, megvizsgáljuk, hogy a szerkezeti elemek sérülése / kiesése esetén az épület maradék szerkezete még állékony-e? 3. kulcs elemek vizsgálata: robbanási teherre méretezzünk függőleges tartószerkezeti elemeket. Ezek azok az elemek, amelyek kiesése az épület progresszív összeomlásához vezet (nincs alternatív erőút ) 4. Szisztematikus kockázat elemzés: teljes költség kockázat elemzés. (Statikusok körében nem elterjedt)

13 Teherfelvétel: G P A Q Q k, j d X k1 2, i k, i j 1 i 1 X=1, vagy 2. (Teher Segédletben X=1) Tervezési módszerek Anyagjellemzők: a megfelelő anyagszabvány szerint. Például beton esetében g M =1.2 rendkívüli hatásra, szemben a tartós tervezési helyzetre adott g M =1.5 tel. Ütközés esetén lineáris számításban a szilárdság a beton és a betonacél esetében 25%-kal növelhető. fa: g M =1.00 rendkívüli kombinációk esetén falazat: a tartós / ideiglenes tervezési helyzethez meghatározott g M parciális tényezőt kell használni (EC6)

14 Indirekt tervezési módszer Előregyártott szerkezeteknél abból indulunk ki, hogy az minden csomópontba elhelyezett összekötő vasalás mindenképpen növeli az ellenállást. A vasalást mind függőleges, mind vízszintes irányban el kell helyezni.

15 Alternatív teherviselés Alapvető fontosságú szerkezeti elem (pillér, fal) teljes károsodását tételezzük fel, azonban a szerkezet többi részét teljesen épnek tekintjük. Kérdés az alternatív erőút megfelelősége. Pontosabb számításban feltehetjük, hogy az adott támasz nem egy pillanat alatt, hanem időben elnyújtva veszíti el teherbíró képességét. A károsodott terület / elemszám az építési rendszertől függ. Például falas (panelos) rendszer esetén a kár lokalizáltabb, mint vázas szerkezetek esetén. Paneles rendszernél általában 1 panel kiesésével számolnak, vázas szerkezeteknél gyakran egy belső és egyidejűleg egy homlokzati pillér eltávolítását érdemes vizsgálni, mint legrosszabb eshetőséget.

16 Alternatív teherviselés Födémek esetében a legkritikusabb eset, ha a támaszaik szűnnek meg: a legtöbb progresszív összeomlás leeső födémek miatt következik be, mert jellemzően az alsó födém nem viseli el a rázuhanó terhet.

17 A megmaradó szerkezet ellenőrzése: kötélszerű erőjáték: a kieső pillérhez csatlakozó gerendák (megfelelő megtámasztás esetén) kötélként viselkednek. konzolos erőjáték felfüggesztés membrán erőjáték Alternatív teherviselés

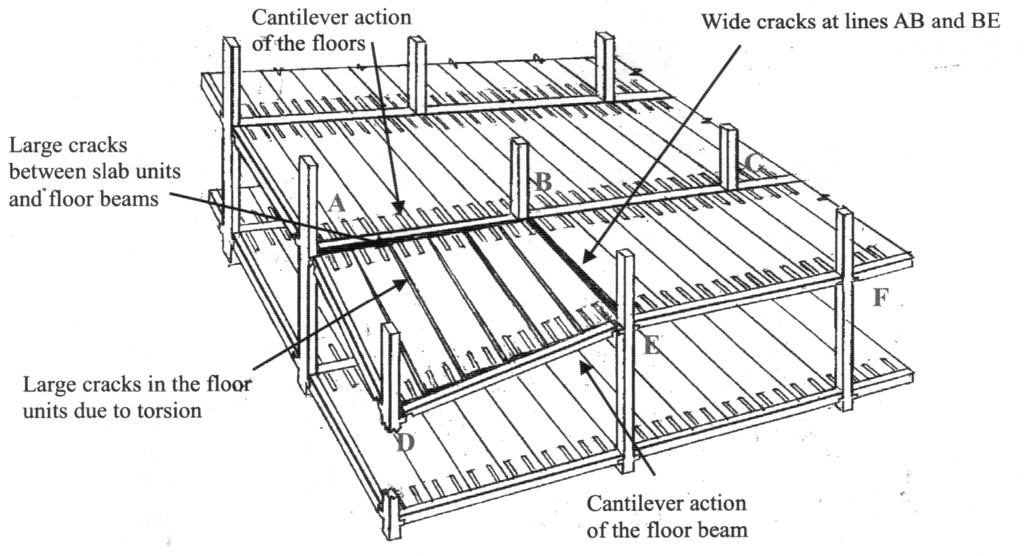

18 Alternatív teherviselés A sarok: legnehezebb kérdés előregyártott szerkezeteknél. A födém kétirányú teherviselésére nem lehet számítani.

19 Alternatív teherviselés A sarok: legnehezebb kérdés előregyártott szerkezeteknél. A födém kétirányú teherviselésére nem lehet számítani.

20 T Alternatív teherviselés lineáris, statikus számítás: elsősorban a kötélszerű erőjátékot érdemes ellenőrizni. N N 2sin 2 l 2 2 cr cr T pl pl 2sin 2 l 2 2 cr cr

21 Alternatív teherviselés nem lineáris, statikus számítás: figyelembe vesszük, hogy a támasz eltávolítása mozgást kelt. A legnagyobb sebesség a statikus egyensúlynál van (B), a szerkezet sebessége csak a (C) pontban válik 0-vá. Ezért: - ha a (B) pontban az acélokban a folyási erő fele van, akkor a szerkezet mindvégig rugalmas- - a (C) pontban a kötélerő nem okozhat szakadást

22 Alternatív teherviselés nem lineáris, statikus számítás: jelölje a függőleges elmozdulást a (C) pontban a! Ekkor a nyúlás: ll 2 2 l l a l s uk Ideális rugalmas-képlékeny acél feltételezésével: a Wint l FS sl As f W yk ext pl 2 pla Wint Wext FS 2 l nem lineáris dinamikus analízis: egy szabadságfokú modell, itt is a külső és belső energiák egyensúlyát írjuk fel. Ha a duktilitás nem elegendő (= a szerkezet nem tudja az energiát felvenni), akkor összeomlás következik be.

23 Számpélda középmagas épület pillérváz monolit vb. merevítőmag előregyártott pillérek, gerendák, körüreges pallók homlokzat: függönyfal g k =5*3,6=18,0 kn/m q k =4*3,6=14,4 kn/m G k =7,5 kn/m G k =1,5 kn/m

24 g k =27,0 kn/m q k =14,4 kn/m 2 =0,3 (iroda) f yk =500 Mpa E s = Mpa uk = 75*10-3 Számpélda p d =27+0,3*14,4=31,30 kn/m

25 Konklúziók: Számpélda kötélszerű erőjáték feltétele a megfelelő lehorgonyzás! nincs összeomlás, ha a kieső oszlop miatt ébredő erők a vasalásban nem haladják meg a vasak teherbírását. ahhoz, hogy a fenti, képlékenységet kihasználó számítást használni lehessen, a betonacélnak C duktilitási osztályúnak kell lennie (B500C) pontosabb eredmények kaphatók, ha az energia egyensúlyban a hajlítási energiát is figyelembe vesszük

26 Irodalom fib Bulletin 63: Design of precast concrete structures against accidental actions, 2012 január EC2: MSZ EN :2010
