MUNKAGÖDÖR TERVEZÉSE
|
|
- Mátyás Barna
- 7 évvel ezelőtt
- Látták:
Átírás
1 MUNKAGÖDÖR TERVEZÉSE
2 Munkagödör tervezése Bevezetés Munkagödör méretezése Plaxis programmal Munkagödör méretezése Geo 5 programmal
3 MUNKAGÖDÖR TERVEZÉSE Bevezetés Wolf Ákos
4 BEVEZETÉS Napjaink mélyépítési feladatainak középpontjában: munkatér határolás Mélygarázsok Aluljárók Metró állomások Pincék Általában a tervezett szerkezet ideiglenes megtámasztást biztosít, ritkábban fordul elő végleges szerkezetként beépített függőleges oldalhatárolás.
5 ÉPÍTÉSI RENDSZEREK Hagyományos nyitott munkatérben Vízzáróan és/vagy teherhordóan körülhatárolt munkatérben Rézsűs kiemelés Megtámasztott munkagödör Nyitott munkatér, megtámasztott határolás Horgonyzás Dúcolat Födém alatti építés (Milánói módszer)
6 HAGYOMÁNYOS NYITOTT MUNKATÉR RÉZSŰS MUNKAGÖDÖR MEGTÁMASZTOTT MUNKAGÖDÖR
7 VÍZZÁRÓAN ÉS/VAGY TEHERHORDÓAN KÖRÜLHATÁROLT MUNKATÉRBEN KIHORGONYZÁS KITÁMASZTÁS

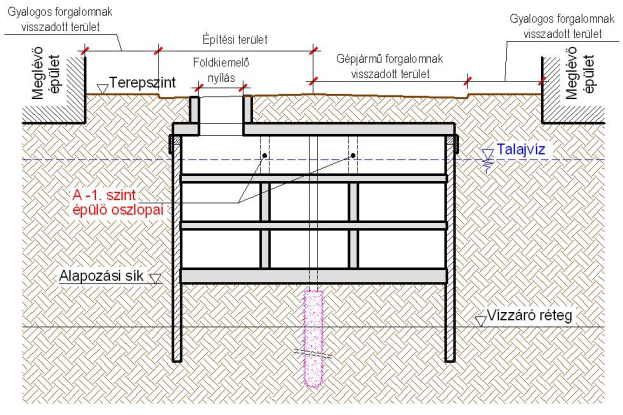

8 VÍZZÁRÓAN ÉS/VAGY TEHERHORDÓAN KÖRÜLHATÁROLT MUNKATÉRBEN FÖDÉM ALATTI ÉPÍTÉS (MILÁNÓI MÓDSZER)
9 MUNKAGÖDÖR HATÁROLÁS SZERKEZETEI Befolyásoló körülmények Talajadottságok Talajvízhelyzet Csatlakozó környezet Szomszédos épületek Közművek Munkagödör méret (alapterület, mélység) Ideiglenes v. végleges szerkezet (Kivitelező)
10 MUNKAGÖDÖR HATÁROLÁS SZERKEZETEI szegezett lövelltbeton kis magasság, jellemzően munkagödör felső 3-4 m-es zónája állékony talajban, kőzetben nagytáblás dúcolat vonalas létesítmények, pl. közmű résfal, cölöpfal (hézagos, egymásba metsző) nagy mélység, teherbírási igény beépített környezet szádfal vízzáró falként, vízépítési munkák városi mélyépítés jet grouting eljárás szomszédos épületek alap megerősítése terhelés alatti laza talajok megerősítése bullflex technológia csatlakozó épületek alap mélyítése
11 MEGTÁMASZTÁSI LEHETŐSÉGEK DÚCOLAT HORGONY kivitelezési munkát nehezíti kisebb alakváltozások nagy munkagödör készítés esetén nem alkalmazható kivitelezést nem befolyásolja nagyobb elmozdulások gyakran idegen területre készül talajvíz alatt jelentős technológiai probléma és veszély
12 TERVEZÉS-MÉRETEZÉS
13 TERVEZÉST BEFOLYÁSOLÓ TÉNYEZŐK Talajadottságok, talajvízhelyzet Szerkezet választás Megtámasztási mód választása Környezeti viszonyok, szomszédos épületek alapozási síkjai Alap megerősítés szükségessége Megtámasztási megoldások (horgony-dúc) Lavírsík szintjének megválasztása Megengedhető mozgások Kivitelező technológiái
14 HATÁRÁLLAPOTOK Támszerkezetek összes típusa Általános állékonyság GEO teherbírási határállapot Támszerkezetek mozgása STR teherbírási határállapot
15 HATÁRÁLLAPOTOK Támszerkezetek összes típusa Szerkezeti elemek tönkremenetele STR határállapotként
16 HATÁRÁLLAPOTOK Támszerkezetek összes típusa hidraulikus talajtörés Felhajtóerő, buzgárosodás Elfogadhatatlan mértékű vízszivárgás Talajszemcsék kimosódása Feltöltés Feltöltés Iszapos fi. homok Iszapos fi. homok Homokos kavics ~9m Homokos kavics Agyag alapréteg Agyag alapréteg
17 HATÁRÁLLAPOTOK Befogott falak esetében GEO típusú teherbírási határállapot Megtámasztott fal elfordulása vagy eltolódása lehajtási hossz
18 HATÁRÁLLAPOTOK Befogott falak esetében GEO típusú teherbírási határállapot Falmozgások a horgonyszerkezet kihúzódása miatt megfelelő hosszúságú horgony
19 HATÁRÁLLAPOTOK Befogott falak esetében GEO típusú teherbírási határállapot Fal függőleges egyensúlyának hiánya
20 HATÁRÁLLAPOTOK - ÖSSZEFOGLALÁS Támszerkezet teherbírási határállapota Támszerkezetek hidraulikai határállapota Általános állékonyság Felhajtóerő Elfordulásos talajtörés Szivárgás Függőleges egyensúly Kimosódás Horgonykihúzódás Tartószerkezeti megfelelőség
21 HATÁSOK Csatlakozó földtest (háttöltés) súlya Felszíni terhek Víz súlya Szivárgási erők Ütközési erők Rendkívüli hőmérséklet változások Hullámverés, jégnyomás
22 FÖLDNYOMÁSOK MEGHATÁROZÁSA Földnyomás határértékei kialakuló lehetséges mozgásképek alapján sík csúszólap nagy és esetén nem biztonságos A földnyomás nagyságát és irányát befolyásoló tényezők: térszín és fal hajlása vízszintek és szivárgási erők falmozgások iránya és nagysága szerkezet egészének egyensúlya talajfizikai paraméterek fal érdessége Földnyomások közbenső értékei fal mozgások nem elégségesek a földnyomási határértékek mobilizálódásához dúcok, horgonyok korlátozzák a falmozgást aktív és passzív határértékei illetve eloszlásuk nem feltétlen a legkedvezőtlenebb esetet eredményezi meghatározása: tapasztalati szabályok, rugóállandón alapuló vagy véges elemes módszereket
23 FÖLDNYOMÁSOK MEGHATÁROZÁSA Földnyomások határértékeinek kialakulásához szükséges relatív mozgások (EC-7, C melléklet) Aktív földnyomás Passzív földnyomás
24 TERVEZÉSI KÖVETELMÉNYEK Teherbírási határállapot ellenőrzése 2. tervezési módszer DA-2* változata Parciális tényezők: igénybevételek illetve ellenállásokhoz rendelünk Számítások karakterisztikus értékek alapján ez alapján meghatározott szerkezeti igénybevételek növelése Aktív földnyomások meghatározása esetében: jelentős rész az önsúlyból, kevés a hasznos teherből általában G = 1,35 alkalmazható Passzív földnyomás: általában kedvezően befolyásol G = 1,0 Általános állékonyság 3. tervezési módszer Állandó terhek: G = 1,0; kedvezőtlen esetleges terhek Q = 1,30 Parciális tényezők: talaj nyírószilárdsági paraméterei ( = c = 1,35) Használhatósági határállapot Megengedett elmozdulások határértékei Mindig összehasonlítható tapasztalatokra támaszkodva
25 PARCIÁLIS TÉNYEZŐK GEO HATÁRÁLLAPOT DA-2*: A1+M1+R2 A: igénybevételek vagy hatások M: talajfizikai paraméterek R: ellenállás R2 - ellenállás: támszerkezetek Értékcsoport Az ellenállás jellege Jel R2 R3 Talajtörési ellenállás R;v 1,4 1,0 Elcsúszási ellenállás R;h 1,1 1,0 Földellenállás R;e 1,4 1,0 R2 - ellenállások: horgonyok Értékcsoport Az ellenállás jellege Jel R2 R3 Ideiglenes a;t 1,1 1,0 Tartós a;p 1,1 1,0 Hatás A1 - Igénybevételek Jel Értékcsoport kedvezőtlen 1,35 1,0 Állandó G kedvező 1,0 1,0 Esetleges kedvezőtlen 1,5 1,3 Q kedvező 0 0 Talajparaméter A1 M 1- talajfizikai paraméterek Jel A2 Értékcsoport M1 M2 Hatékony súrlódási szög ' 1,0 1,25 Hatékony kohézió c' 1,0 1,25 Drénezetlen nyírószilárdság cu 1,0 1,4 Egyirányú nyomószilárdság qu 1,0 1,4 Térfogatsúly 1,0 1,0
26 STATIKAI TERVEZÉS FŐ FELADATAI AZ EC-7 SZERINT
27 MÉRETEZÉS Befogott falak méretezése
28 TÁMSZERKEZETEK STATIKAI VÁZAI befogott befogott támaszkodó megtámasztott megtámasztott
29 LEHAJTÁSI MÉLYSÉG Befogás mélységét befolyásoló tényezők Függőleges befúródás Általános állékonyság Hidraulikai szempontok Passzív földnyomás elegendő megtámasztást biztosít-e Vizsgálati lehetőségek GEO határállapotra való megfelelőség STR határállapot Passzív földnyomás osztása biztonsággal Gyengített nyírószilárdsági paraméterek alkalmazása Egyensúlyozó földnyomás összevetése a passzív földnyomással
30 MÉRETEZÉSI ELJÁRÁSOK Földnyomás előzetes felvétele mozgástól függetlenül Blum féle eljárás (MSZ) Német és ameriakai ajánlások Rugalmas ágyazás (Winkler modell) diagramok, táblázatok lineáris rugómodell alapján, földnyomások kézi számításos ellenőrzésével szoftverek bilineáris modellel (Czap, GEO5) Véges elemes analízis 2D és 3D modellezés lehetőségei különféle talajmodellek alkalmazása
31 HATÁREGYENSÚLYI MODELLEK 1. Földellenállások mélység szerinti változása 2. Nyomatéki egyensúly a belső támaszra lehajtási mélység 3. Vízszintes vetületi egyensúly belső támasz 4. Tervezési érték: G = 1,35 Mozgások nem számíthatóak!!!
32 MOZGÁSOK MUNKAGÖDRÖK MENTÉN Beépített környezet Munkagödör környezetének süllyedésvizsgálata EC-7: Mindig összehasonlítható tapasztalat alapján Bp. elegendő ismeret s = 0,002 H H = 10 m mélységig Hamza (1993)
33 MOZGÁSOK MUNKAGÖDRÖK MENTÉN
34 MIÉRT VAN SZÜKSÉG MEGFELELŐ MÉRETEZÉSRE?
35 Köszönöm a figyelmet!
