M0 autópálya szélesítése az Anna-hegyi csúszás WOLF ÁKOS

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "M0 autópálya szélesítése az Anna-hegyi csúszás WOLF ÁKOS"

Átírás

1 1 M0 autópálya szélesítése az Anna-hegyi csúszás térségében WOLF ÁKOS

2 2 HELYSZÍN

3 HELYSZÍN 3 TÖRÖKBÁLINT ANNA-HEGYI PIHENŐ ÉRD DIÓSD

4 ELŐZMÉNY, KORÁBBI CSÚSZÁS október 5.

5 ELŐZMÉNY, KORÁBBI CSÚSZÁS 5 Helyreállítás, biztosítás Rézsűlaposítás Kőrakat lábmegtámasztás

6 6 ELŐZMÉNY, KORÁBBI CSÚSZÁS

7 GEOMETRIA 7 m 6-7 KŐRAKAT T d t Tender terv: 2 eltolt cölöpsor: D = 120 cm L = 16 m Takaró gabion fal

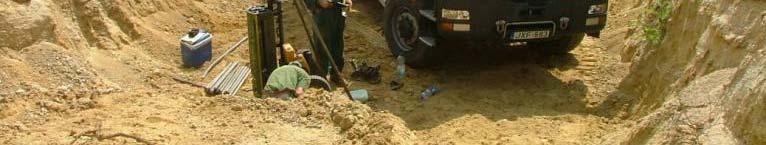

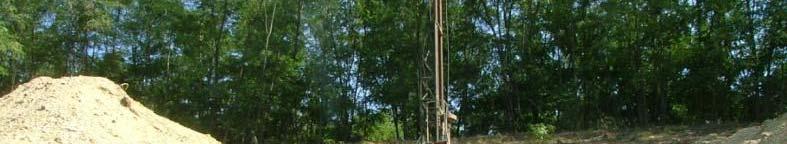

8 8 FELTÁRÁSOK Új feltárások 5 db nagyátmérőjű fúrás 4 db statikus szondázás 5dbdi dinamikus ik szondázás á 4 db nyílt feltárás 3 db inklinométer 2 db piezométer

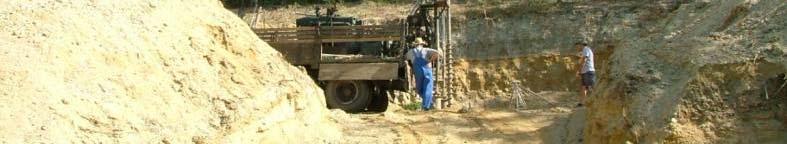

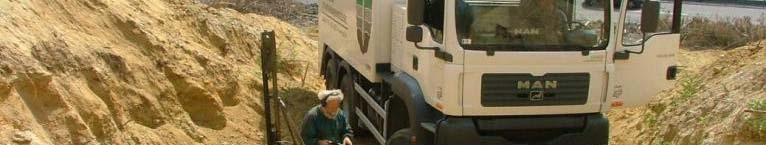

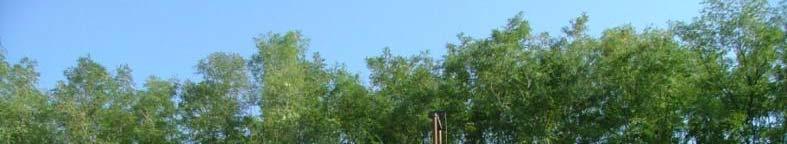

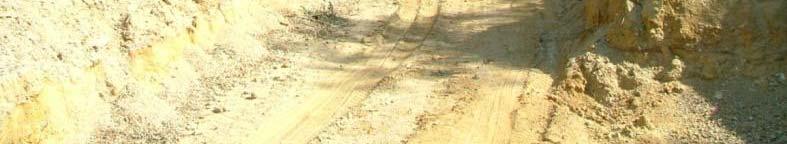

9 9 FELTÁRÁSOK Dinamikus és statikus szondázás Talajmechanikai fúrás

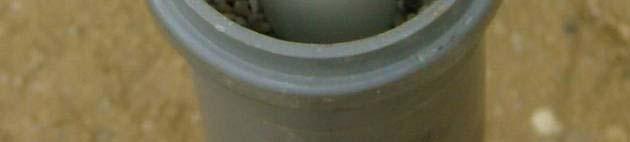

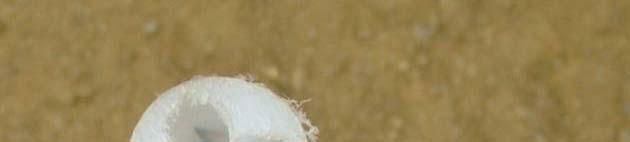

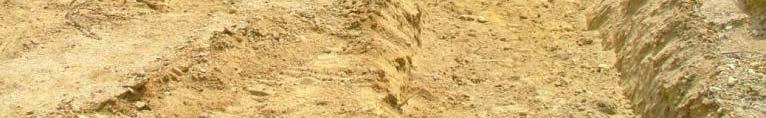

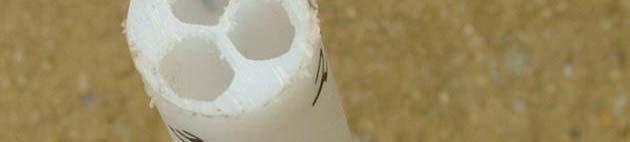

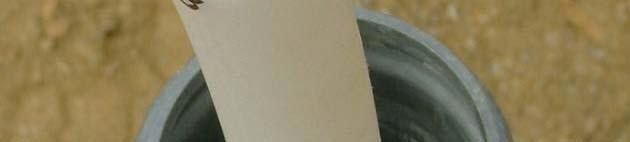

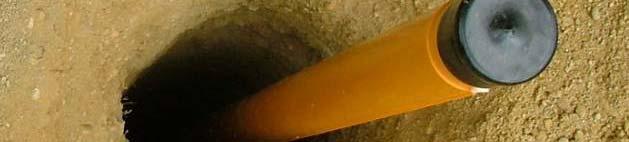

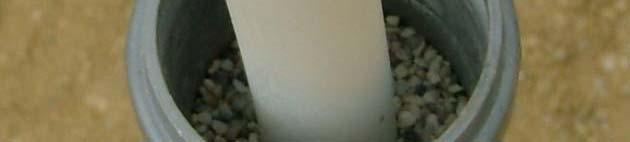

10 FELTÁRÁSOK 10 Piezométer cső Inklinométer cső

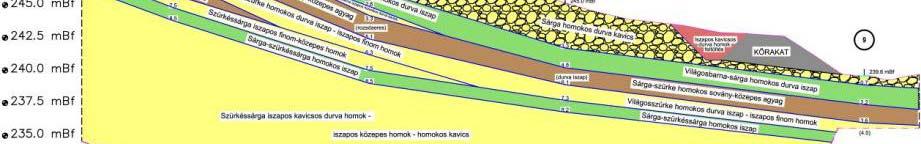

11 TALAJRÉTEGZŐDÉS km szelvény

12 TALAJÁLLAPOT 12 Nyírószilárdsági vizsgálati eredmények belső fúrás mély- vizsg. súrlódási kohézió ség típusa szög c[kpa] φ [ ] G5350/1 8,5 triax. 29,5 41 G5350/2 11,5 nyírás 36 6 G5350/3 17 nyírás τ [kp Pa] G5350/1-8,5-tr G5350/2-11,5-ny G5350/3-17-ny Karakterisztikus érték Szemcsés talaj 100 ϕ k = 34 c k = 10 kpa σ [kpa]

13 TALAJÁLLAPOT 13 Nyírószilárdsági vizsgálati eredmények csúcsellenállás q c [MPa] τ [kp Pa] 500 G5350/3-6,3-tr G5400/1-3,3-tr G5400/2-6,4-tr 400 G5400/2-9,3-tr G5400/2-10,5-ny G5400/2-12,3-tr 300 Karakterisztikus érték 200 Kötött talaj mély ység z [m] 100 ϕ k = 25 c k = 40 kpa fúrás Mélység ELŐ- YOMVA Vizsg. típusa NY belső súrlódási szög φ [ ] KAVICS kohézió c [kpa] G5350/3 6,3 triaxiális G5400/1 3,3 triaxiális 28,4 37 G5400/2 6,4 triaxiális G5400/2 9,3 triaxiális G5400/2 10,5 nyírás AG GYAG σ [kpa] 6 7 G5400/2 12,3 triaxiális

14 TALAJRÉTEGZŐDÉS 14 Szemcsés és agyag rétegek váltakozása Lejtővel párhuzamos rétegdőlés!!! Kedvező adottságok rétegek tömegére vonatkozóan Tömegében leromlás nem valószínűsíthető Réteghatáron való nyírószilárdság leromlás blokkos csúszás

15 RÉTEGCSÚSZÁS b G Homokos kavics β S S N G Agyag kohézió c [kpa] z belső súrlódási szög ϕ [ ] N β

16 MODELLEZÉS 16 Új feltárások Rétegződés megismerése Nyírószilárdsági paraméterek alapos meghatározása Modellezés Korábbi mozgás Megtámasztó szerkezet optimalizálása Számítások Plaxis V8 Állékonyság: ϕ-c redukció biztonság: Gyenge réteg: interface (R inter ) Talaj: felkeményedő anyagmodell (HS) km szelvény: Korábbi mozgás helye Legvastagabb felső szemcsés réteg n = c c tényl szüks tg φ = tg φ tényl szüks

17 BEMENŐ PARAMÉTEREK km szelvény elvi elrendezés

18 BEMENŐ PARAMÉTEREK 18 Talajmodell Ssz. Talaj megnevezése Térfogat- Belső súrl. Összeny. Teherment. Mélységgel Kohézió súly szög modulus modulus növ. mer. Interface γ c φ E s E ur m R inter [kn/m 3 ] [kn/m 2 ] [ ] [MN/m 2 ] [MN/m 2 ] [-] 1 homokos durva kavics ,5 1,0 2 homokos durva iszap ,75 1,0 3 hom. sov. - köz. agyag ,0 0,45 4 hom. iszap-isz. fi.homok ,6 1,0 5 sovány agyag ,0 1,0 6 iszapos fi-köz homok ,5 1,0 7 homokos iszap , ,0 8 kavicsos homok ,5 1,0 9 kőrakat ,5 1,0

19 MODELLEZÉS 19 Korábbi mozgás modellezése Eredeti rézsűcsúszás: ű Nagy mélységű (~16 m) bevágás Hasonló adottságok nem lesznek Modellezéstől eltekintünk Tereprendezést követő mozgások: Kőrakat mozdulatlan Háttöltés vélhetően nem elég tömör Rézsűben ~ 20 cm-es elmozdulások Hasonló körülmények Modellezés fontos

20 MODELLEZÉS 20 Korábbi Korábbi mozgás mozgás vizsgálata gyenge elvi gyenge elrendezés réteg réteg nélkül Tömegében leromlás nem valószínűsíthető Blokkos mozgás n = 2,1 1,17 R inter = 0,37

21 SZERKEZETVÁLASZTÁS 21 Megtámasztás feladata Megoldás Blokkos mozgás Tönkremeneteli mechanizmus megakadályozása megtámasztó tömeg Jelentős nyíróerő felvétele Tömeg + súrlódási erő Építés közben: függőleges fal Lecsúszó réteg gyenge síkon mozog Alatta kedvező megtámasztási viszonyok Hátulról érkező rétegvizek Hátulról érkező rétegvizek kivezetése

22 SZERKEZETVÁLASZTÁS 22 Javasolt szerkezet végleges építési állapot 1:2,5 Fejgerenda Meglévő kőrakat Horgony Hézagos hézagos cölöpfal

23 23 SZERKEZETVÁLASZTÁS Számítási lépések (R inter = 0,37 R inter = 0,45): Cölöpfal: 1. Cölöpözési lavírsík kiemelése D = 80 cm átmérőjű CFA cölöp 2. Cölöpözés L = 12 m hossz 3. Horgonyzási lavírsík kiemelése t = 1,4 m tengelytávolság 4. Horgonyzás Horgony: 5. Földkiemelés d = 25 -os hajlás 6. Támfalépítés L szabad = 16 m 7. Horgony eltávolítása L befogott = 6 m 1:2,5 Fejgerenda Meglévő kőrakat Horgony tengelytávolság: tá l á t = 2,5 m Máglyafal D = 80 cm hézagos cölöpfal tengelytávolság: t = 1.40 m

24 MODELLEZÉS 24 Vízszintes elmozdulás ábra ideiglenes állapot

25 MODELLEZÉS 25 Vízszintes elmozdulás ábra végleges állapot

26 MODELLEZÉS - ÁLLÉKONYSÁGVIZSGÁLAT 26 Építési állapot n = 1,5 Végleges állapot

27 ÖSSZEFOGLALÁS 27 Visszametszés felső éle

28 KIVITELEZÉS 28

29 29

30 ÖSSZEFOGLALÁS 30 Új feltárások, laboratóriumi vizsgálatok Geotechnikai viszonyok alapos megismerése Korábbi és várható mechanizmusok modellezése Megtámasztó szerkezet optimalizálása Blokkos mozgás Választott tt kombinált szerkezet Építési állapot: fejtömbből hátrahorgonyzott hézagos cölöpfal Végleges állapot: hézagos cölöpfal + elé helyezett megtámasztó tömeg

31 HELYSZÍN 31 TÖRÖKBÁLINT ANNA-HEGYI PIHENŐ ÉRD DIÓSD

32

33

34

35

36 36 MECHANIZMUS, HELYREÁLLÍTÁS

37 37 MECHANIZMUS, HELYREÁLLÍTÁS

38 38 MECHANIZMUS, HELYREÁLLÍTÁS

39 39 MECHANIZMUS, HELYREÁLLÍTÁS

40

41

42

43

44

45

46

47

48

49

50

51 51 MECHANIZMUS, HELYREÁLLÍTÁS

52

53 KÖSZÖNÖM A FIGYELMET!
