1 Mérnökgeológia 3. előadás Szepesházi Róbert 1

2 Geológia irodalomkutatás (desk study) Topográfiai térképek Geológiai térképek Geotechnikai térképek Geológiai, földrajzi leírások Felszínrendezési tervek Meglévő épületek dokumentációja Felszín alatti létesítmények dokumentációja Tudományos munkák 2

3 Aktuális vizsgálatok Légifelvételek Helyszínbejárás Geofizikai vizsgálatok Magfúrások, mintavételezés Feltáró alagút, akna Azonosító laborvizsgálatok Geohidraulikai terepi vizsgálatok Mechanikai terepi vizsgálatok Igényes laborvizsgálatok Fokozatosság elve, de minél előbb, minél többet 3

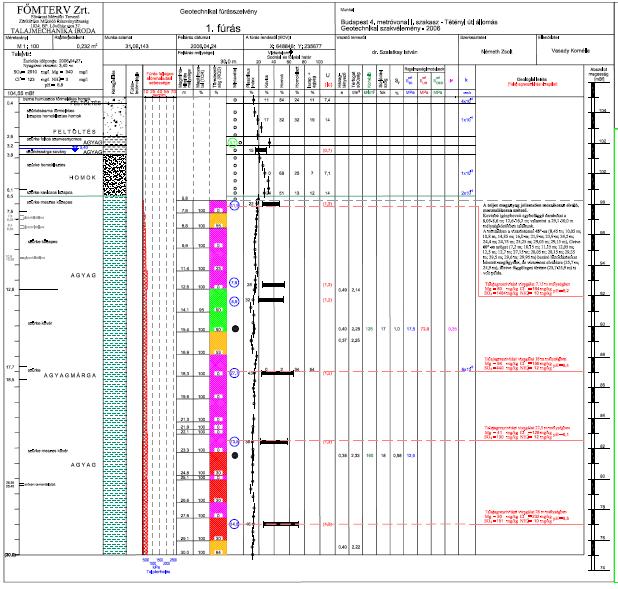

4 Fúrásnapló, fúrásszelvény, rétegszelvény, rétegleírások 1. Furatszám, hely, terepszint 2. Réteghatárok 3. Rétegmegnevezés (fő és második alkotó) 4. Ásványok és más alkotók szövete, mérete, alakja 5. Kőzetszerkezet, fekű, palásság, hasadások, repedések, konkréciók, üregek 6. Szín 7. Víztartalom változása 8. Ásványi összetétel 9. Áteresztőképesség 10. Geológiai kor, eredet 11. Szilárdság, mállottság, cementáltság 12. Konzisztencia és tömörség 13. Talajosztályozási jelölés 14. Kőzetminősítés (RQD, RMR, GSI, Q) 15. SPT és/vagy CPT adatok 16. Fúrási nehézségek, magkihozatal, fúróiszapveszteség 17. Vízszintek 5

5 MSZ EN : 2006 EC 7-2 Geotechnikai tervezés. 2. rész: Talajvizsgálatok. 1. Általános elvek 2. A talajvizsgálatok megtervezése 3. Mintavétel és talajvízmérések 4. Terepi vizsgálatok 5. Laboratóriumi vizsgálatok 6. Talajvizsgálati jelentés 2007 európai bevezetés 2008 magyar változat bevezetése tárgy, követelmények, értékelés, felhasználás a főbb vizsgálatokra a technikai részletek szabályozását illetően hivatkozások mellékletekben sok hasznos korrelációs összefüggés és pl. cölöpre Jövőbeli módosításáról döntött a CEN 6

6 Fúrások 7

7 Geotechnikai vizsgálatok Mintavételi módszerek MSZ EN ISO Műszaki alapelvek 2. Minősítési kritériumok 3. Megfelelőségi értékelés 8

8 9

9 10

10 Fúrószerszámok

11 Mintavevők 12

12 Folyamatos magfúrás 13

13 14

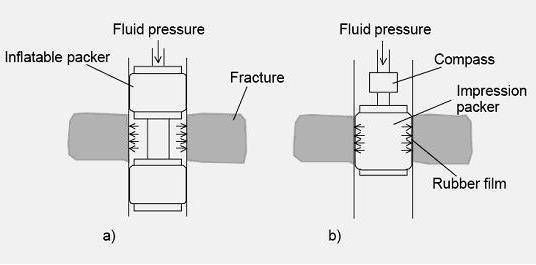

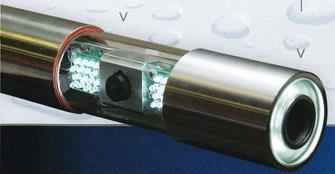

14 Furatvizsgálatok a) Repedések felmérése Impression packer Furatkamera Akusztikus furatvizsgálat b) In situ feszültségek mérése Flatjack Overcoring Hydraulic fracturing c) In situ modulus mérése Dilatometer Pressziometer Tárcsás terhelés P- és S-hullám sebessége d) Geohidraulikai mérések Piezometer Packeres áteresztőképesség-mérés Nyeletéses vizsgálatok Próbaszivattyúzás. 15

15 16

16 17

17 18

18 19

19 20

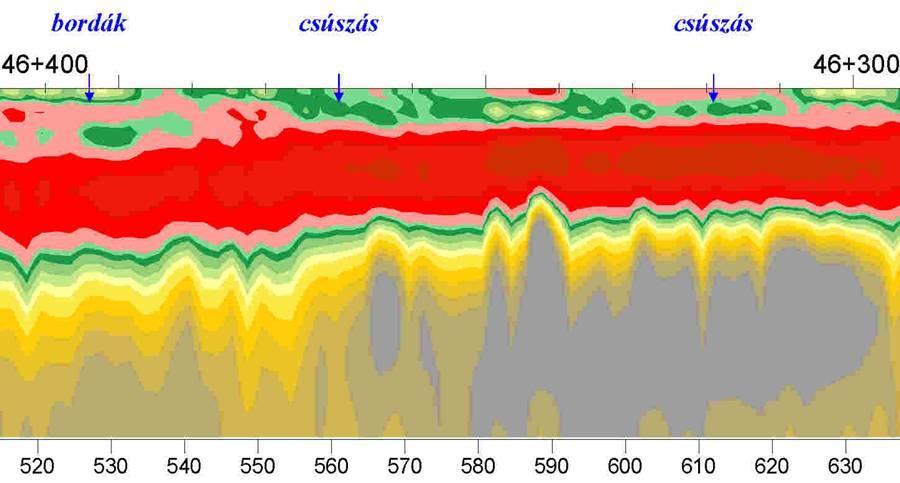

20 Geofizikai vizsgálatok 21

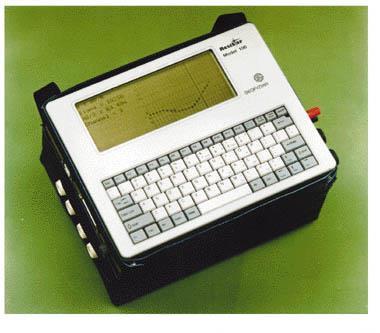

21 Geofizikai mérési módszerek Szeizmikus mérések Radiometrikus módszerek (természetes g, sűrűség: g-g, neutron) Geoelektromos mérések (fajlagos ellenállás, mikroellenállás) Elektromágneses módszerek Geomágneses mérések Akusztikus módszerek Gravitációs mérések Termális mérések Fúrólyuk-mérések (lyukbőség, -ferdeség, -hőmérséklet, -kamera) 22

22 felszíni fúrólyukas 23

23 24

24 25

25 26

26 27

27 Hidrogeológiai vizsgálatok folyók vízjárása források hozama talajvízszintek talajvízáramlások vízkémia vízvédelem vízhőmérséklet 28

28 Geohidraulikai vizsgálatok Áteresztőképességi vizsgálat pakker nélkül Víznyomásos vizsgálat Próbaszivattyúzás Nyeletéses vizsgálat Áteresztőképességi vizsgálat fúrólyukban pakkerrel 29

29 Szondázások 30

30 MSZE CEN ISO/TS Geotechnikai vizsgálatok Terepi vizsgálatok MSZ EN Nyomószondázás elektromos mérőberendezéssel MSZ EN Verőszondázás MSZ EN SPT-szondázás EN Pressziométeres vizsgálat Menard-féle berendezéssel EN Rugalmas dilatométeres vizsgálat EN Pressziométeres vizsgálat önlefúró berendezéssel EN Fúrólyukas terhelés EN Pressziométeres vizsgálat teljes elmozdulással EN Terepi nyírószondázás TS Súlyszondázás TS Lapdilatométeres vizsgálat EN Nyomószondázás mechanikus mérőberendezéssel EN T árcsás terhelés 31

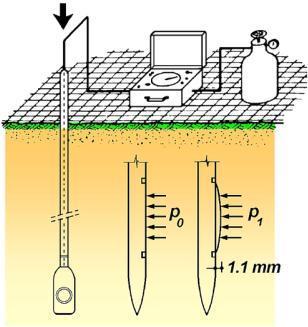

31 Szondázások Nyomószondázás (statikus szondázás, CPt(u)) Verőszondázás (dinamikus szondázás. DP) Terepi nyírószondázás Pressziométeres vizsgálat SPT-szondázás Tárcsás terhelés Lapdilatométeres vizsgálat Fúrólyukas terhelések Súlyszondázás 32

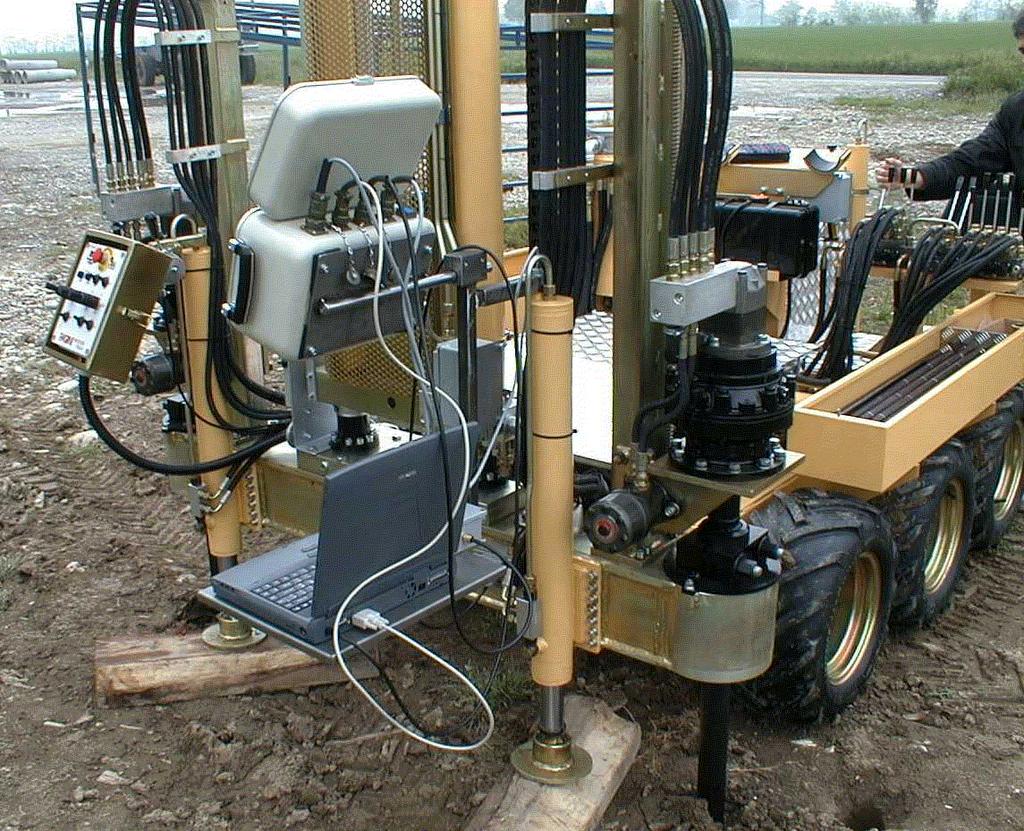

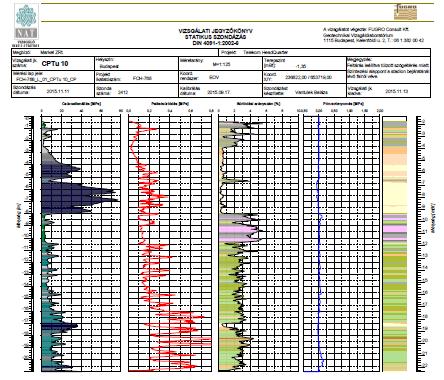

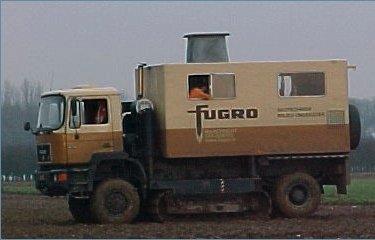

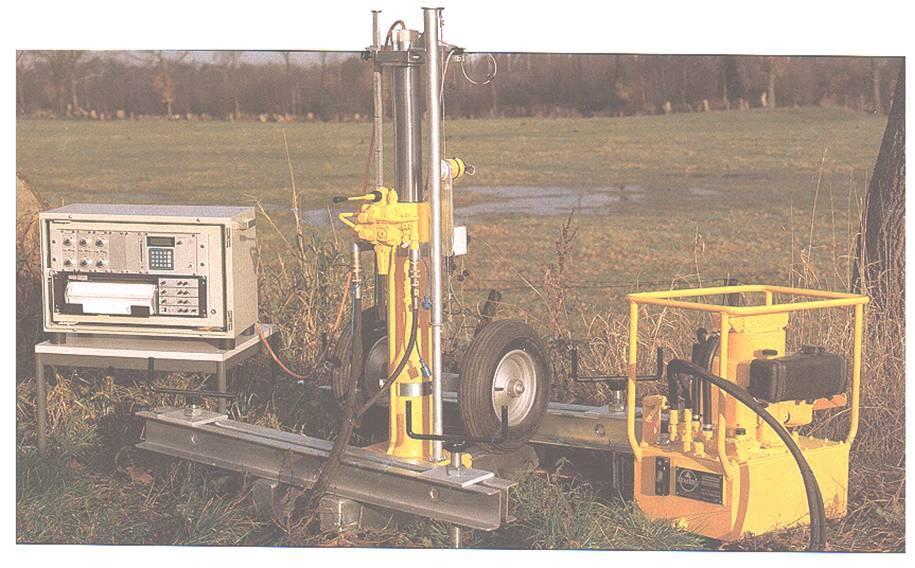

32 Nyomószondázás 33

33 34

34 35

35 36

36 37

37 38

38 39

39 40

40 41

41 42

42 q c MPa 1 érzékeny finomszemcséjű talajok 2 szerves anyagok 3 agyagok 4 iszapos agyagok és agyagok 5 agyagos iszapk és iszapos agyagok 6 homokos iszapok és agyagos iszapok 7 iszapos homok és homokos iszap 8 homok és iszapos homok 9 homok 10 kavicsos homok és homok 11 kemény finomszemcséjű talajok * 12homok és homokos iszap * R f % Dr.=relatív tömörség e=hézagényező OCT=túlkonszolidáltsági viszonyszám S t = érzékenység43

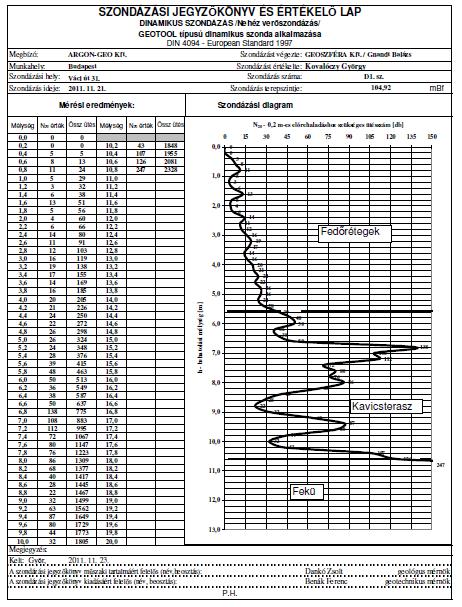

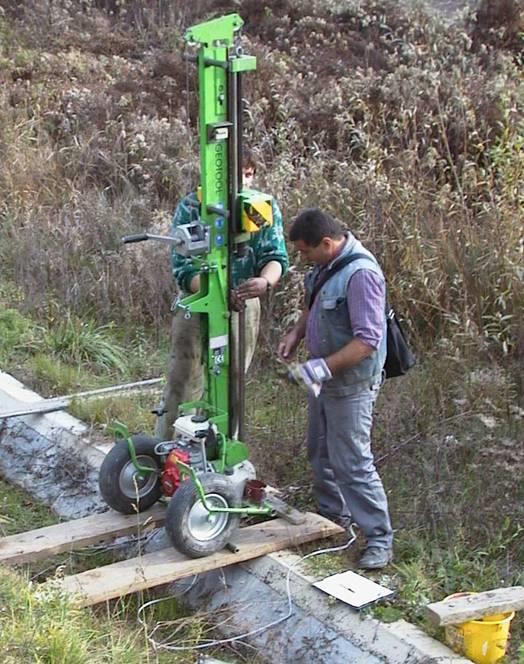

43 Verő-szondázás Könnyű Közepes Nehéz Nagyon nehéz 44

44 45

45 46

46 47

47 Nyírószondázás 48

48 49

49 50

50 0 drénezetlen nyírószilárdság c u kn/m mélység z m csúcs-érték reziduális érték 6 51

51 presszióméter 52

52 53

53 54

54 55

55 statikus tárcsás terhelés dinamikus 56

56 57

57 Pórus- víznyomásmérő piezométer és alkalmazási területei 58
