1 ÚT- ÉS VASÚTÉPÍTÉSI GEOTECHNIKA I. RÉSZ SCHELL PÉTER GEOPLAN KFT.

2 TARTALOM 2 Általános kérdések Előkészítő vizsgálatok Tervezési vizsgálatok Részletes tervezési kérdések

3 A TERVEZÉSRŐL ÁLTALÁBAN 3 Komplex feladat - több szakág és tervező együttdolgozása szükséges - Út- és vasútépítés - Vízépítés - Hídépítés - Geotechnika - Környezetvédelem - Forgalomtechnika - Közművek - Növénytelepítés - Magasépítés Kölcsönös bizalom, együttműködés, felelősségvállalás, adatszolgáltatások CSAPATMUNKA!!

4 A TERVEZÉSRŐL ÁLTALÁBAN 4 Alapkövetelmények a művel szemben: - Funkcionális megfelelőség (vonalvezetés, űrszelvény, forgalmi kapcsolatok stb.) - Tartósság - élettartam - Statikai megfelelőség (teherbírások alakváltozások) - Kivitelezhetőség - Fenntarthatóság - Gazdaságosság - Esztétika (tájba illesztés) - Környezetvédelmi szempontok (vadátjárók, hüllőátjárók)

5 SZABVÁNYI HÁTTÉR 5 EUROCODE 7: Geotechnikai tervezés (MSZ EN , ) ÚT : Utak és autópályák létesítésének általános geotechnikai szabályai (Útügyi Műszaki Előírás) Hasonló szabályozó anyag a vasútépítésben előkészítés alatt. Egyéb szabványok, előírások: Talajok azonosítása és osztályozása (MSZ EN , ) Talajfeltárási szabványok (MSZ CEN ISO/TS sorozat) Terepi vizsgálatok (MSZ CEN ISO/TS sorozat) Laboratóriumi vizsgálatok (MSZ CEN ISO/TS sorozat) Speciális mélyépítési munkák kivitelezése (MSZ EN... ) Speciális mélyépítési munkák ellenőrzése (MSZ CEN ISO/TA sorozat) Útügyi Műszaki Előírások (ÚT 2-1, ÚT 2-2, ÚT 2-3 sorozatok) Stabilizációk, geoműanyagok (MSZ EN..., MSZ ENV...) További Eurocode-ok

6 TERVFÁZISOK 6 Gyakoribb esetek: Tanulmányterv Engedélyezési terv Tender terv Építési (kiviteli) terv Ritkább esetek: Diszpozíciós terv Ajánlat műszaki terve Megvalósulási terv Üzemeltetési utasítás Korszerűsítési helyreállítási terv

7 TERVFÁZISOK 7 Tervfázis Geotechnikai dokumentáció ÚT (EC7) szerint Talajvizsgálati jelentés Terv tanulmányterv engedélyezési terv tenderterv kiviteli terv előkészítő talajvizsgálati jelentés tervezési talajvizsgálati jelentés tervezési talajvizsgálati jelentés kiegészítő talajvizsgálati jelentés geotechnikai tanulmányterv geotechnikai engedélyezési terv geotechnikai tenderterv geotechnikai kiviteli terv

8 TANULMÁNYTERV 8 ELŐKÉSZÍTŐ TALAJVIZSGÁLATI JELENTÉS, GEOTECHNIKAI MEGVALÓSÍTHATÓSÁGI TANULMÁNY Alapvető cél: megvalósíthatóság - nyomvonal kiválasztás Általában több lépcsős feladat Építésföldtani, tervtári adatgyűjtés Térképek, légifelvételek tanulmányozása Helyszíni bejárás, tapasztalatok fénykép dokumentáció Mérnökgeológiai és hidrogeológiai adatközlés Fő geotechnikai feladatok ismertetése Elvi megoldási lehetőségek felvázolása Technológiai, gazdaságossági, környezetvédelmi szempontok Előnyök hátrányok elemzése További geotechnikai szolgáltatások ismertetése

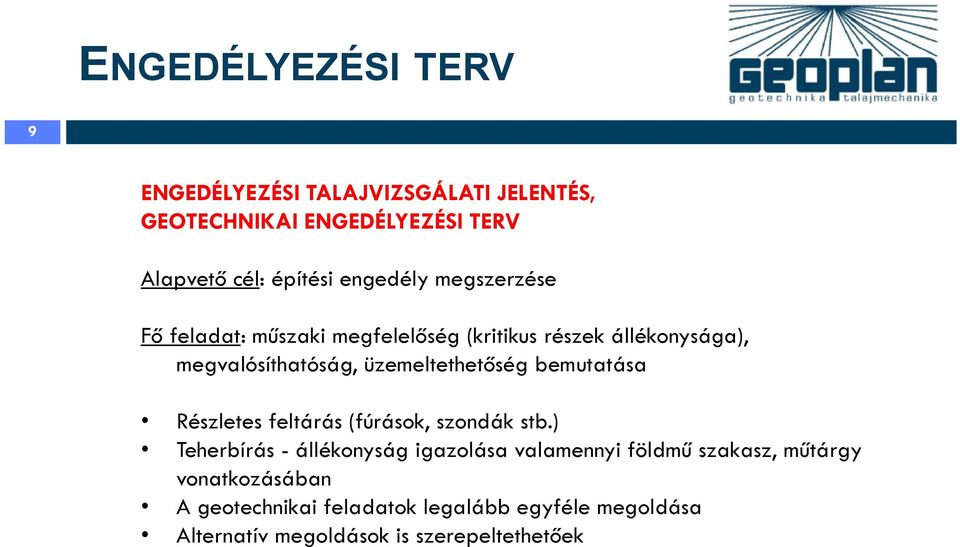

9 ENGEDÉLYEZÉSI TERV 9 ENGEDÉLYEZÉSI TALAJVIZSGÁLATI JELENTÉS, GEOTECHNIKAI ENGEDÉLYEZÉSI TERV Alapvető cél: építési engedély megszerzése Fő feladat: műszaki megfelelőség (kritikus részek állékonysága), megvalósíthatóság, üzemeltethetőség bemutatása Részletes feltárás (fúrások, szondák stb.) Teherbírás - állékonyság igazolása valamennyi földmű szakasz, műtárgy vonatkozásában A geotechnikai feladatok legalább egyféle megoldása Alternatív megoldások is szerepeltethetőek

10 TENDERTERV 10 TERVEZÉSI TALAJVIZSGÁLATI JELENTÉS, GEOTECHNIKAI TENDERTERV Alapvető cél: Vállalkozó kiválasztása Fő feladat: részletes geotechnikai információ közlés, a szerződéskötés geotechnikai kockázatainak minimalizálása Részletes feltáráson alapuló teljeskörű adatközlés Talajfizikai paraméterek Nem feltétlenül minden kérdésre kell teljeskörű, részletes megoldás elegendő lehet követelményrendszer felállítása (az ajánlatadó adhasson esetleges versenyképes egyéb megoldást) Általában konkrét megoldásra szól, megegyezik a kiviteli tervvel Tender műszaki előírásokkal (más készíti) összhang kell(ene)

11 KIVITELI (ÉPÍTÉSI) TERV 11 KIEGÉSZÍTŐ TALAJVIZSGÁLATI JELENTÉS, GEOTECHNIKAI KIVITELI TERV Alapvető cél: a megépítendő létesítmények részletes, teljes körű bemutatása Feltárások: kiegészítés, pontosítás Részletes rajzi és számítási mellékletek Méretek, anyagminőségek, technológiák, minőségek Ki a megrendelő? (Építtető, Vállalkozó) Változtatás esetén az engedélyben foglaltakat teljesíteni kell Monitoring Organizációs kérdések, ütemezés Minőségbiztosítás

12 M0 ÚTGYŰRŰ 12 Északi szektor 4 km (Nyugati szektor) M31 autópálya 12 km Keleti szektor 41.5 km Déli szektor 29.5 km Hidak > 100 db Csomópontok > 20 db

13 ÉSZAKI SZEKTOR es évek: M3 2 sz. főút között szakasz (az M2 részeként) szakasz: 2 sz. főút és 11 sz. főút között Megyeri híd 2. szakasz: terveztetés előtt

14 KELETI SZEKTOR M31 1. szakasz: M5 új 4 sz. főút között 1/a. szakasz: új 4 sz. főút Vecsés és Üllő elkerülő szakasza szakasz: új 4 sz. főút 31 sz. főút között 3. szakasz: 31 sz. főút - M31 között 4. szakasz: M31 3 sz. főút között 5. szakasz: 3 sz. főút M3 között 6. szakasz: meglevő 2/B sz. út szélesítése 1. 1/a M31 autópálya

15 DÉLI SZEKTOR es évek M1 M5 között fél pálya szakasz: második pálya építése M1 51 sz. főút között 4. szakasz: új nyomvonal 51 sz. főút M5 között

16 NYUGATI SZEKTOR sz. főút M1 között Tervezés kezdeti stádiumában

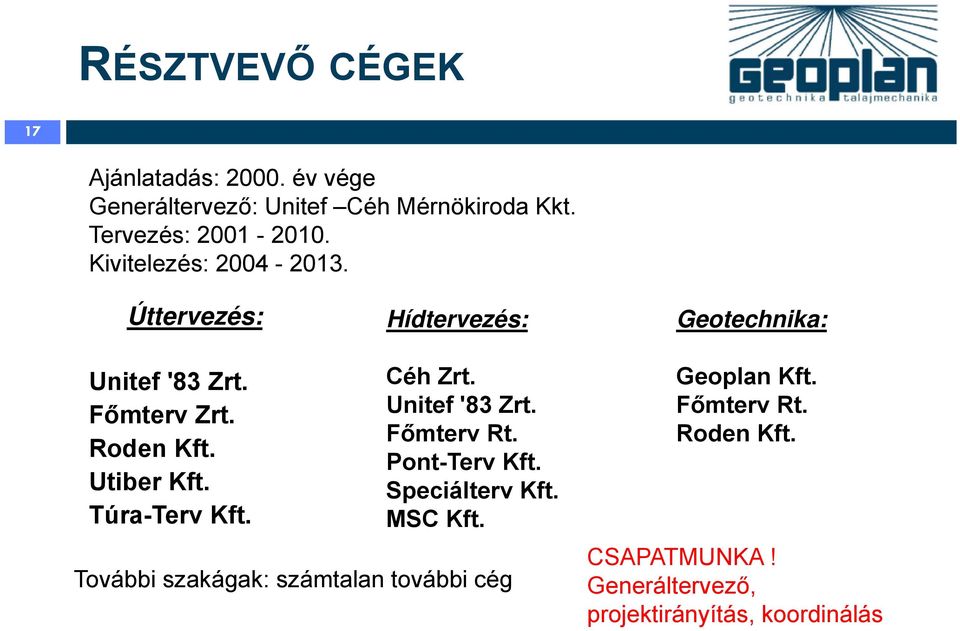

17 RÉSZTVEVŐ CÉGEK 17 Ajánlatadás: év vége Generáltervező: Unitef Céh Mérnökiroda Kkt. Tervezés: Kivitelezés: Úttervezés: Hídtervezés: Geotechnika: Unitef '83 Zrt. Főmterv Zrt. Roden Kft. Utiber Kft. Túra-Terv Kft. Céh Zrt. Unitef '83 Zrt. Főmterv Rt. Pont-Terv Kft. Speciálterv Kft. MSC Kft. További szakágak: számtalan további cég Geoplan Kft. Főmterv Rt. Roden Kft. CSAPATMUNKA! Generáltervező, projektirányítás, koordinálás

18 FELTÁRÁSOK 18 Az M0 tervezése kapcsán felhasznált összes fúrás mennyisége 2000 utáni fúrás Régi fúrás db fm db fm Déli szektor 2-3. szakasz Déli szektor 4. szakasz Keleti szektor 1. szakasz Keleti szektor 1/a. szakasz Keleti szektor 2. szakasz Keleti szektor 3. szakasz Keleti szektor 6. szakasz Északi szektor 1. szakasz (Megyeri híddal) M31 autópálya Összesen

19 GEOTECHNIKAI FELADATOK 19 Töltésalapozások, terep közelében vezetett pályák Szemcsés anyagú töltés Geoműanyagok Talajcsere, stabilizálás Víztelenítés Építhetőségi kérdések

20 GEOTECHNIKAI FELADATOK 20 Meglevő töltések szélesítése Északi és déli szektor, M3 autópálya (M31 csomópontban) Alakváltozások minimalizálása Együttdolgozás Víztelenítés Töltéslépcsőzés Töltésalapozás - talajcsere

21 GEOTECHNIKAI FELADATOK 21 Nagy bevágások állékonyság vizsgálatok osztópadka erózióérzékeny talajok rézsűvédelem víztelenítés, támbordák, szivárgók Talaj súrlódási szög kohézió c térfogatsúly φ( ) (kn/m 2 ) (kn/m 3 ) iszapos homokliszt homokos iszap sovány agyag közepes agyag kövér agyag finom homok közepes homok G68/ mbf mbf G68/ Barna humuszos törmelékes sovány agyag Sárga homokos iszap mbf mbf Sárga homokos iszap Sárga iszapos homokliszt Barna mésztörmelékes közepes agyag mbf Sárga mésztörmelékes iszapos finom és közepes homok (25.0) Sárga mésztörmelékes közepes homok mbf Talajvíz nem jelentkezett (01 09 ) (25.0)

22 22 GEOTECHNIKAI FELADATOK

23 GEOTECHNIKAI FELADATOK 23 Földmű felső zónájának tervezése - pályaszerkezet szempontjából elsőrendű fontosságú - minél jobb anyagok választása (környezeti adottságok!) - utótömörödés, kiszáradás miatti zsugorodás ne következhessen be - téli fagyás, olvadás miatt ne legyen lazulás, illetve egyenetlen nyomás a pályaszerkezetre Pályaszerkezet Földmű Tükörszint Cementstabilizáció (CT h v. CT t ) (kiváló földműanyag) Fagyvédőréteg (kiváló földműanyag) Tr > 97% Tr > 97% 2 E 2 > 80 MN/m 2 E 2 > 60 MN/m 2 E 2 > 40 MN/m 50 Töltés (jó földműanyag) Tr > 97% - anyagminőségek - teherbírás, tömörség alapelv: folyamatos javulás - fagyvédelem Töltés Tr > 85% (földműépítésre alkalmas anyag) 2 E 2 > 30 MN/m

24 GEOTECHNIKAI FELADATOK 24 Műtárgyak alapozása cölöpteherbírás számítások CPTu szondából próbaterhelések bonyolítása, értékelése

25 JELENTŐSEBB MŰTÁRGYAK 25 Dulácska-völgyhíd

26 JELENTŐSEBB MŰTÁRGYAK 26 Hárosi Duna-híd

27 GEOTECHNIKAI FELADATOK 27 Megyeri híd

28 GEOTECHNIKAI KATEGÓRIÁK geotechnikai kategória - egyszerűbb, rutinszerű esetek - kevés kockázat - példa: alacsony töltések sekély bevágások, egyszerű talajkörnyezet, jól ismert szerkezetek 2. geotechnikai kategória - átlagos nehézség - szokásos kockázatok - példa: 10 m-nél nem nagyobb töltés, bevágás, dombvidéki utak, kisebb műtárgyak 3. geotechnikai kategória - speciális szakértelem - nagy kockázatok - példa: alagutak, völgyhidak, mély bevágások, nagy támszerkezetek, speciális töltésalapozások

29 29 1. GEOTECHNIKAI KATEGÓRIA

30 1. GEOTECHNIKAI KATEGÓRIA 30 Előzmény fúrás

31 31 1. GEOTECHNIKAI KATEGÓRIA

32 32 1. GEOTECHNIKAI KATEGÓRIA

33 33 2. GEOTECHNIKAI KATEGÓRIA

34 2. GEOTECHNIKAI KATEGÓRIA 34 Jellemző hossz-szelvény szakasz

35 2. GEOTECHNIKAI KATEGÓRIA 35 Jellemző műtárgy kialakítások

36 36 2. GEOTECHNIKAI KATEGÓRIA

37 37 3. GEOTECHNIKAI KATEGÓRIA

38 38 3. GEOTECHNIKAI KATEGÓRIA

39 39 3. GEOTECHNIKAI KATEGÓRIA

40 40 Az útépítési geotechnika általános kérdései Előkészítő vizsgálatok Tervezési vizsgálatok Részletes tervezési kérdések

41 41 Előkészítő vizsgálatok - tervezési alapadatok, tervezett létesítmények adatai - adatgyűjtés: mérnökgeológia, hidrogeológia, geotechnikai adattár - helyszíni bejárás, szemle - egyszerű feltárások, laboratóriumi vizsgálatok

42 ELŐKÉSZÍTŐ VIZSGÁLATOK 42 Tervezési alapadatok áttekintése, tanulmányozása

43 ELŐKÉSZÍTŐ VIZSGÁLATOK 43 Geológia térképek

44 ELŐKÉSZÍTŐ VIZSGÁLATOK 44 Korábbi térségi vizsgálatok, tapasztalatok A volt békásmegyeri agyagbánya mozgásterülete (FTV 74/ )

45 ELŐKÉSZÍTŐ VIZSGÁLATOK 45 Korábbi térségi vizsgálatok, tapasztalatok A békásmegyeri Katlanvölgyi földcsuszamlás földtani térképe és terepviszonyai 1931 május 2-án (Vígh Gy. - Rakusz Gy )

46 ELŐKÉSZÍTŐ VIZSGÁLATOK 46 Korábbi térségi vizsgálatok, tapasztalatok Szeletes földcsuszamlás a borosjenői agyagbányában, 1978-ban

47 ELŐKÉSZÍTŐ VIZSGÁLATOK 47 Helyszíni tapasztalatok, szemle
