1 MUNKAGÖDÖR TERVEZÉSE

2 Munkagödör tervezése 2 Munkatérhatárolás szerkezetei Munkagödör méretezés Plaxis programmal Munkagödör méretezés Geo 5 Munkagödör méretezés Geo 5 programmal

3 Tartalom 3 Alapadatok Geometria felvétele Adatbevitel Számítási fázisok Számítás Kiértékelés

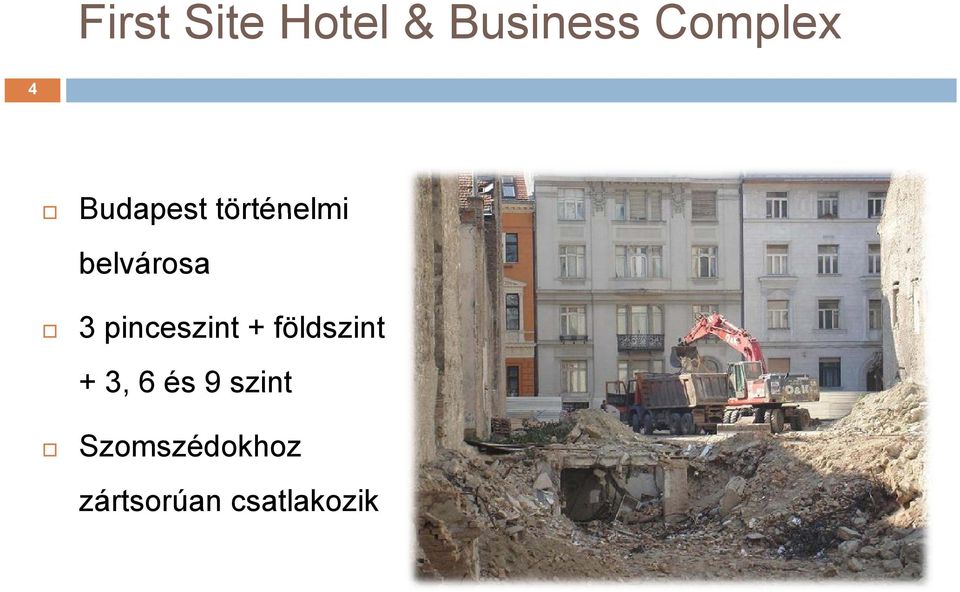

4 First Site Hotel & Business Complex 4 Budapest történelmi belvárosa 3 pinceszint + földszint + 3, 6 és 9 szint Szomszédokhoz zártsorúan csatlakozik

5 Megfelelő mélyépítési szerkezet kiválasztása 5 Alapozási mód kiválasztása Leggazdaságosabb munkatérhatárolás kiválasztása Szerkezet elsődleges feladata: - munkagödör megtámasztás - vízzárás biztosítása - szomszédos épületek biztosítása - teherviselő szerepe a végleges épületnél - ezek kombinációja Geometriai adatok, szintek megválasztása Végleges vízkezelés A mélyépítési szerkezet hatása a környezet talajvíz helyzetére

6 6 Helyszínrajz 95 m Kossuth Lajos 30 m utca

7 Munkatérhatárolás szerkezetei 7 Alapmegerősítés φ80 Jet-grouting összemetsző oszlopok, 2 sorban elhelyezve réselési lavírsík -3,67 kihorgonyzás indító szintje -4,70 épitési talajvízszint -4,50 iszapos finom homok Munkatérhatárolás 65 cm vastag vízzáró réstáblák, 1 sorban kihorgonyozva résfal talpa: -16, -18, -19 m mélyen horgonyok: 4-6 6db feszítőpászmás kábel, ideiglenes szerep kiemelési sík -9,65 kavicsos közepes homok oligocén alapkőzet

8 Munkatérhatárolás szerkezetei 8 Alaplemez 100 cm vastag, teljesen vízzáró átszivárgó vizek felületszivárgóval összegyűjtve építés alatti víztelenítés íté visszaduzzasztó hatás miatt koszorúszivárgó

9 Geometria felvétele 9 Legkedvezőtlenebb helyek (rétegződés, terhek) Egyszerűsítések (biztonság javára) Szimmetria kihasználása (modellméret csökkentése) Modell méret felvétele

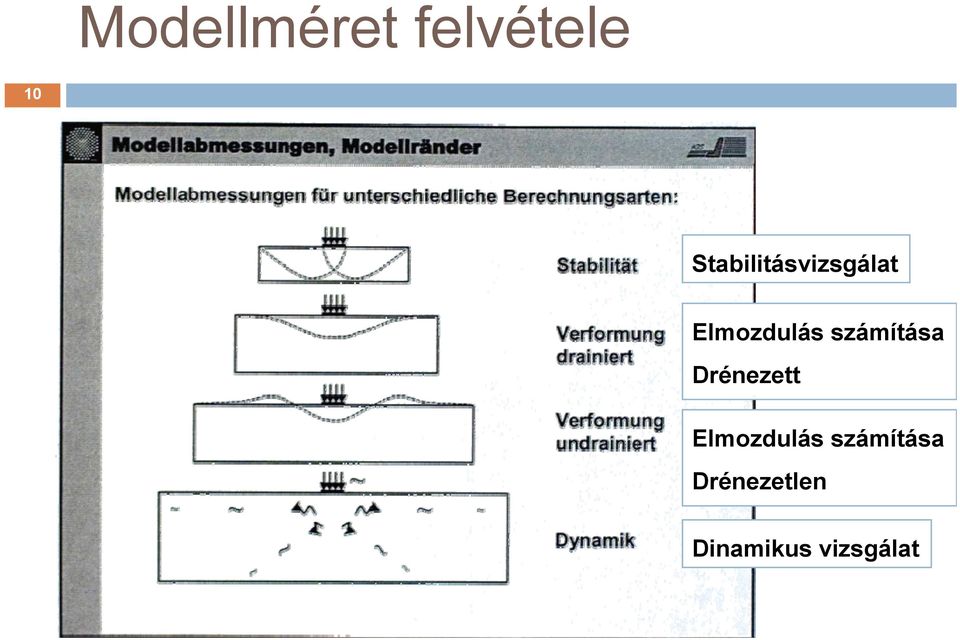

10 Modellméret felvétele 10 Stabilitásvizsgálat Elmozdulás számítása Drénezett Elmozdulás számítása Drénezetlen Dinamikus vizsgálat

11 11 Modellméret felvétele - síkalap

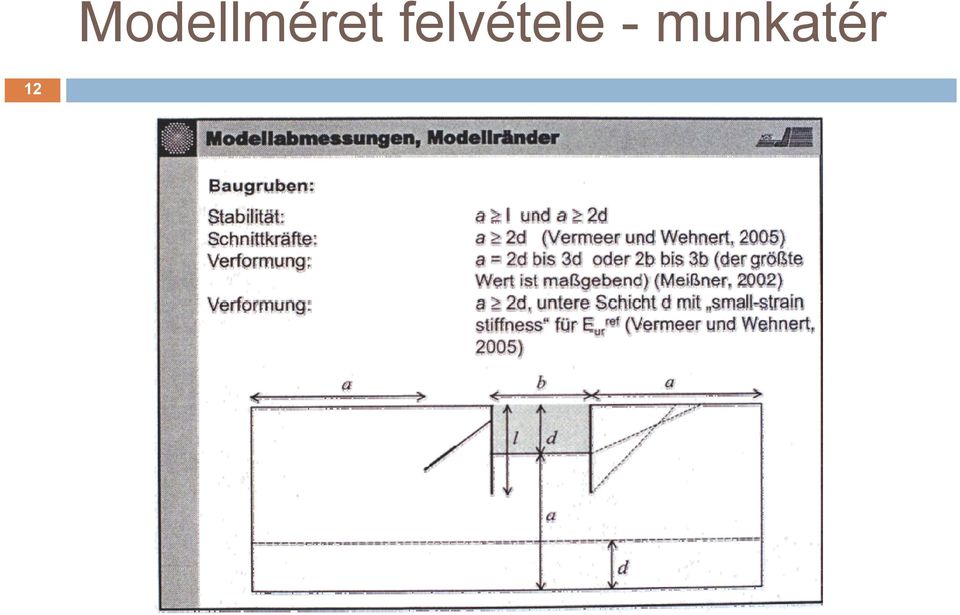

12 12 Modellméret felvétele - munkatér

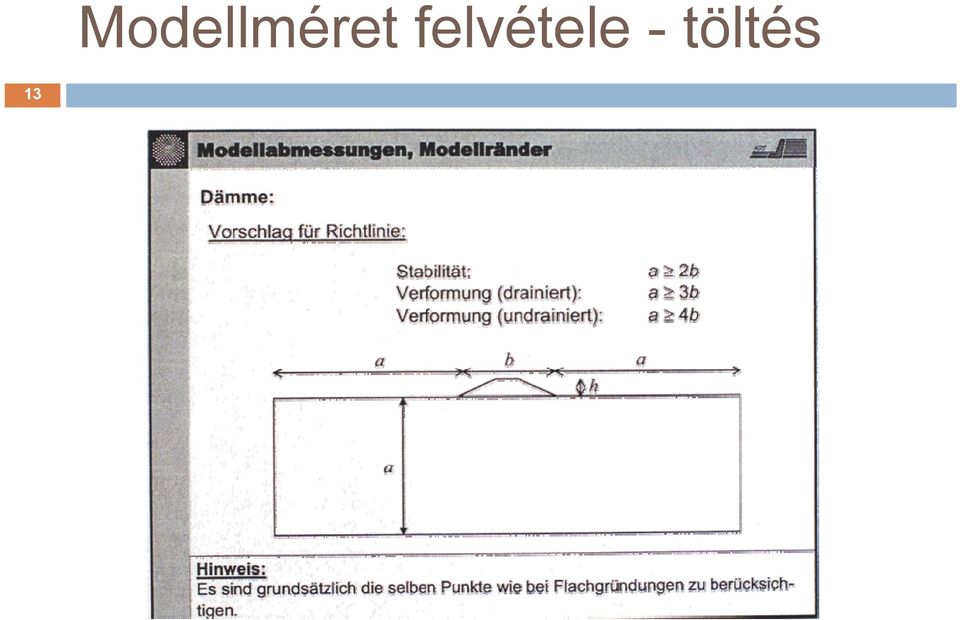

13 13 Modellméret felvétele - töltés

14 14 Modellméret felvétele - alagút

15 Adatbevitel Geometria Tervezett munkatér 15

16 Adatbevitel Geometria Kiemelési fázisok 16

17 Adatbevitel - Geometria Talajrétegződés 17

18 Adatbevitel - Geometria Peremfeltételek 18

19 Adatbevitel - Elemek Szerkezetek 19

20 Adatbevitel - Elemek Határfelületi elemek 20

21 Adatbevitel - Elemek Terhek 21

22 22 Adatbevitel - Anyagok

23 23

24 24 Adatbevitel - Anyagok

25 MC modellparaméterek 25 Kiindulási adatok - Mohr-Coulomb 1.iszapos finom homok 2. kavicsos közepes homok 3.homokos közepes agyag Model model - MC MC MC Típus type - Drained Drained Undrained Száraz térfogatsúly γ unsat kn/m 3 19,0 20,0 21,0 Nedves térfogatsúly γ sat kn/m 3 19,0 20,00 21,0 Vízáteresztőképesség x k x cm/sec 1,00E-03 1,00E-04 1,00E-07 Vízáteresztőképesség y k y cm/sec 1,00E-03 1,00E-04 1,00E-07 Vízáteresztőképesség x k x m/nap 0, , , Vízáteresztőképesség y k y m/nap 0, , , Összenyomódási modulus E s MN/m Poisson tényező ν - 0,33 0,30 0,35 Kohézió c kn/m Súrlódási szög φ Dilatációs szög ψ Interface - csökkentő tényező R inter - 0,67 0,67 0,67

26 HS modellparaméterek 26 Kiindulási adatok - Hardening Soil 1.iszapos finom homok 2. kavicsos közepes homok 3.homokos közepes agyag Model model - HS HS HS Típus type - Drained Drained Undrained Száraz térfogatsúly γ unsat kn/m 3 19,0 20,0 21,0 Nedves térfogatsúly γ sat kn/m 3 19,0 20,0 21,0 Vízáteresztőképesség x k x cm/sec 1,00E-03 1,00E-04 1,00E-07 Vízáteresztőképesség y k y cm/sec 1,00E-03 1,00E-04 1,00E-07 Vízáteresztőképesség x k x m/nap 0, , , Vízáteresztőképesség y k y m/nap 0, , , Merevségi húrmodulus E 50 MN/m Összenyomódási modulus E s MN/m Tehermentesítés-újraterhelés E ur MN/m Mélységgel növekvő merevség m - 0,5 0,5 1,0 Kohézió c kn/m Súrlódási szög φ Dilatációs szög ψ Interface - csökkentő tényező R inter - 0,67 0,67 0,67

27 Fal elemek Geogrid elemek 27 Horgonyok

28 28 Háló generálás

29 29 Háló finomítás

30 30 Kezdeti állapot - talajvíz

31 31 Kezdeti állapot - pórusvíznyomás

32 32 Kezdeti állapot - pórusvíznyomás

33 33 Kezdeti állapot nyugalmi feszültségek

34 34 Kezdeti állapot nyugalmi feszültségek

35 35 Számítási fázisok megadása

36 36 1. Számítási fázis: előterhelés

37 37 2. Számítási fázis: réselés

38 38 3. Számítási fázis: részleges kiemelés horgonyzással 4. Fázis: stabilitásvizsgálat i ál t

39 39 5. Számítási fázis: teljes kiemelés 6. Fázis: stabilitásvizsgálat i ál t

40 40 Számítási fázisok eredményei

41 41 Számítási fázisok eredményei

42 42 Deformált háló MC teljes kiemelés után

43 Teljes elmozdulások MC teljes kiemelés után 43

44 Teljes elmozdulások MC teljes kiemelés után 78 7,8 cm 44

45 Teljes elmozdulások HS teljes kiemelés után 1,3 cm 45

46 46 Teljes feszültségek MC teljes kiemelés után

47 47 Teljes feszültségek MC teljes kiemelés után

48 Résfal mértékadó nyomatékok teljes kiemelés után MC 413 kn/m HS 469 kn/m HS ritkább horgonykiosztás 476 kn/m HS horgony nélkül 723 kn/m 48

49 Résfal mértékadó elmozdulások teljes kiemelés után MC 6,3 cm HS 2,0 cm HS ritkább HS horgony horgonykiosztás nélkül 2,3 cm 17 cm 49 n = 1,8 n = 1,7 n = 1,7 n < 1

50 Összefoglalás 50 Geometria felvétele Modellméret meghatározása Anyagmodell kiválasztása, paraméterek felvétele Számítási lépések Kiértékelés fontossága

51 KÖSZÖNÖM A FIGYELMET! Szilvágyi Zsolt SZE Győr,
