1 Alagútépítés

2 Jellemző szelvények alagút 50 50

3 Jellemző szelvény - alagút 51 AalagútDél Nyugati járat Keleti járat 51

4 Alagúttervezés - geotechnika 52 Technológia - Új osztrák építési módszer (NÖT) 1356 m 422 m 888 m 441 m 12 m 12 m 12 m 52

5 Alagúttervezés - geotechnika 53 Ideiglenes Végleges kalott mag ellenbolt 53

6 Alagúttervezés - geotechnika 54 Feladatok, célok Végeselemes méretezési paraméterek meghatározása Egyszerűsített, de reális (számítható) modell előállítása Célzott laboratóriumi vizsgálatok (statisztikai értékelés) Nyírószilárdsági vizsgálatok Alakváltozási vizsgálatok súrlódási szög (abszolút minimum) súrlódási szög (karakterisztikus érték) súrlódási szög (átlag) kohézió (abszolút minimum) kohézió (karakterisztikus érték) kohézió (átlag) φ min φ k φ átl c min c k c átl Összenyomódási modulus (absz. min.) Összenyomódási modulus (átlag) Összenyomódási modulus (kar. érték) kohézió (abszolút minimum) Felkeményedési viszonyszám Rugalmassági modulus (absz. min.) Rugalmassági modulus (átlag) Es(min) Es(átl) Es(kar) c min n E(min) E(átl) vízáteresztőképességi együttható k Rugalmassági modulus (kar. érték) Es(kar) 54

7 Alagúttervezés - geotechnika 55 Laboratóriumi vizsgálatok: kezdetben a felső rétegtartományra fókuszálva mélyebb rétegek vizsgálata az alagút tartományában részletes laboratóriumi program javaslat a vállalkozóval egyeztetve

8 Geotechnika - alagút réteg 1680 alsó pleisztocén sovány és közepes agyag fúrás száma ϕ c τ A Nyírószilárdság vizsgálatok CU triaxiális teszt Sovány - közepes 500 agyag mélységnek megfelelő karakterisztikus előterheltség 305 értékei: modellezése relatív gyors terhelés Ø törésig = 17 - drénezetlen állapot 1679/ / /1 értékelés a 188teljes 272 c feszültségek = 105 kn/m 2 analízise alapján - telítetlen rétegekre /1 1679/ /1 1679/ τ 1686/2 Couloumb egyenesek / = 349 kiértékelése kn/m 2 rétegenként 1689/1 1682/ M1691/2 1686/ /1 1686/ M1700/2 1689/ M1691/ B 1699/ M1700/ C 1708/ / / / /M /M /M M1713/ τ kpa σ kpa 1708/1 1708/1 1711/1 1711/ /M 1711/M 1711/M M1713/2 1720/1 1723/2 1724/ karakterisztikus érték

9 Geotechnika - alagút 57 Ödométeres vizsgálatok magas önsúlyfeszültséget figyelembevevő terhelés, két E s (MN/m 2 ) Tunnel A Tunnel B Tunnel C Tunnel D A collapse tehermentesítési lépcső statisztikai kiértékelés minden rétegre modulus mélység szerinti változásának bemutatása felkeményedés vizsgálata depth (m)

10 Geotechnika - alagút 58

11 Geotechnika - alagút 59 59

12 Geotechnika - alagút 60 60

13 Alagúttervezés - geotechnika 61 alagút kiviteli tervek készítése FEM módszerrel, Back analízissel fejtési osztályok meghatározása takarás, az E modulus és az elmozdulások függvényében deformáció előrejelzés monitoring a fejtés megerősíti az előre jelzett rétegződést: váratlan talajadottságnak nincs jele 3 alagút fejtése probléma mentes, "A" alagútnál omlás Takarás 10 m 20 m 30 m 40 m 50 m Young's E [MPa] Kohézió [kpa] ,6 11,5 12,4 17,0 21,8 75 2,0 6, ,1 7,5 9,1 10, ,2 4,5 6, ,6 4,2 6,0 7,7 4, ,8 7, ,6 2,5 3,3 Biztosítási osztály A B C D E F G H

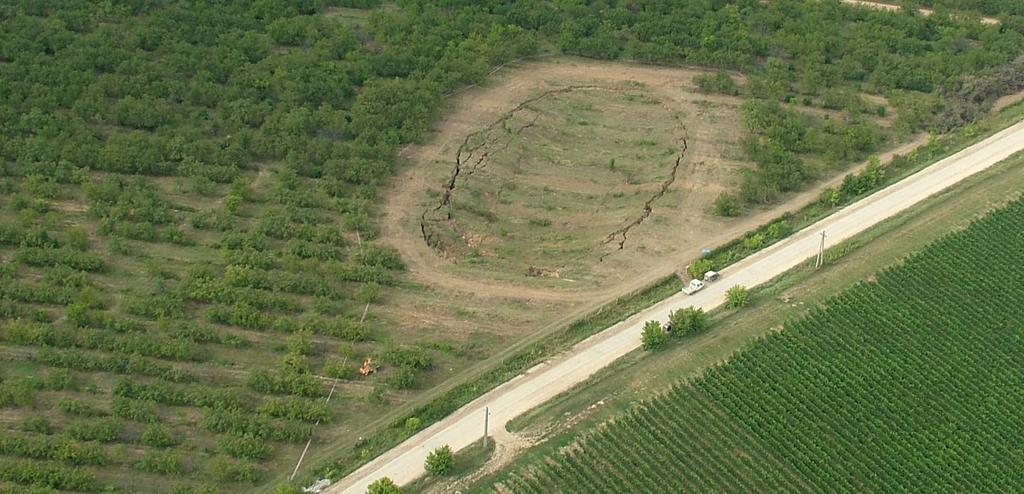

14 Alagúttervezés - geotechnika omlás: A alagút déli hajtás - keleti és nyugati járatban egyszerre június 24-én 2:30-kor 213 m hosszon 2. omlás: augusztus 12-én 17:15-kor további 166 m hosszon 62

15 Alagúttervezés - geotechnika 63 63

16 Alagúttervezés - geotechnika 64 Megengedettnél gyorsabb fejtési sebesség Kalott fejtését későn követte az utána készülő ideiglenes biztosítás és gyűrűzárás A két alagútjárat fejtése párhuzamosan haladt Rosszul megválasztott fejtési osztály, gyengített biztosítás Vörös agyag réteg megjelenése Járatok szárazak voltak, rétegvíz megjelenésnek nem volt nyoma Az északi oldalról, jelentős hosszon a vörös agyagban zajló fejtés folyamatos rétegvízszivárgás mellett megfelelő fejtési osztály mellett, megfelelő biztosítással történt 64

17 Alagúttervezés - geotechnika 65 65

18 Alagúttervezés - geotechnika 66 Előtűzött csőernyő 15 m-enként JET oszlopok 1,5 m-enként R típusú biztosítás: Betonminőség C30/37: d=40cm Előfejtési hossz: 1,0m Folyamatos horgonyzás: IBO R32N, a=1,6m 2,0m Csőernyő: F139,7mm, L= 15m, a=40cm - 45cm Jet-Grouting oszlopok: F1,50m, L= 8m, a=1,50m 66

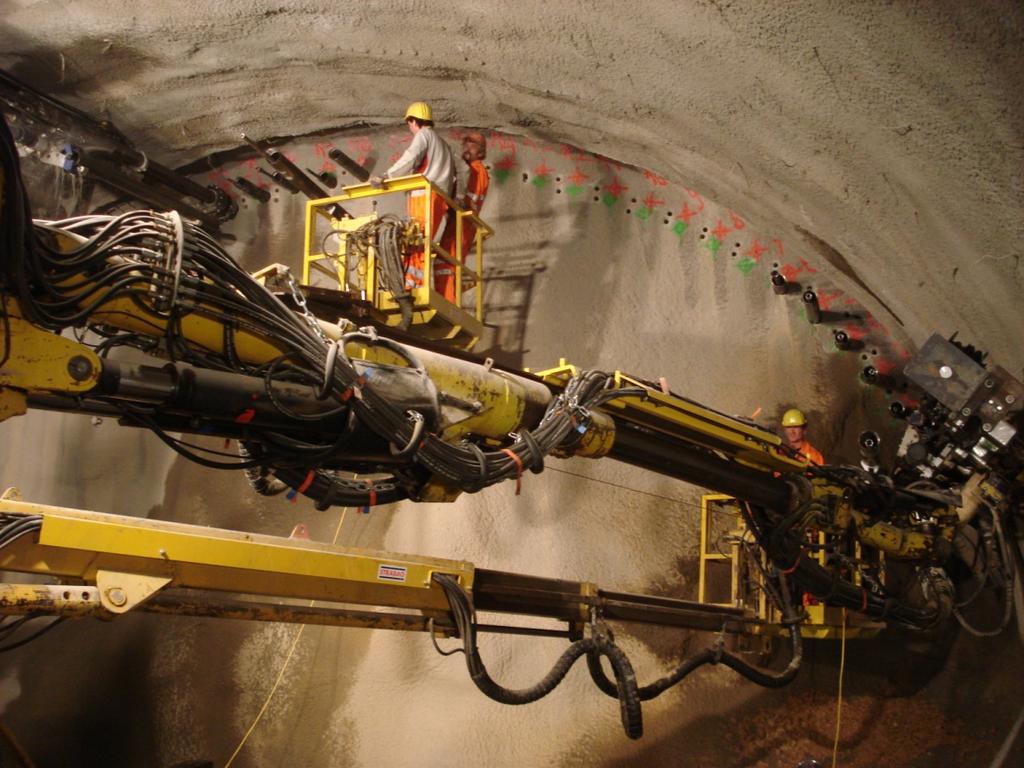

19 Alagúttervezés - geotechnika 67 Megoldások az újrafejtésre Injektálás nyoma és a JET oszlopok Csőernyő előtűzése

20 68

21 69

22 70
