1 Földalatti mőtárgyak, alagútépítés II.

2 Zárt építési eljárás bányászati módszerekkel

3 Az alagút részei fıte kalott mag

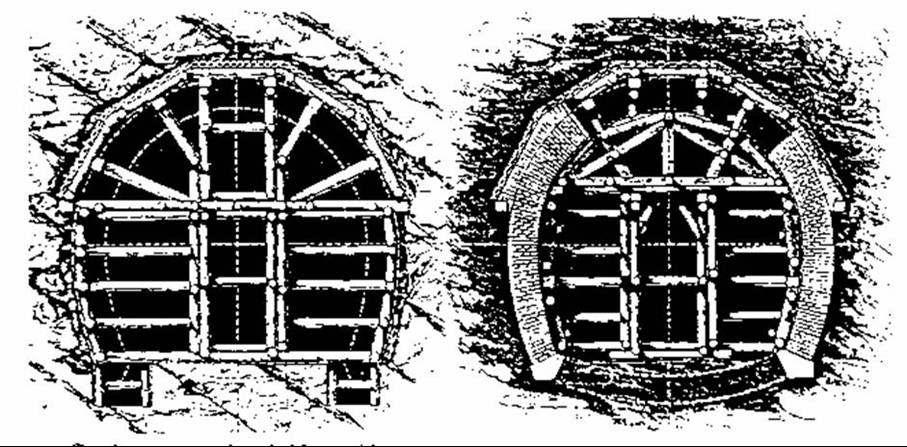

4 Régi bányászati eljárások

5 belga német aláfogásos magvahagyó módszer módszer

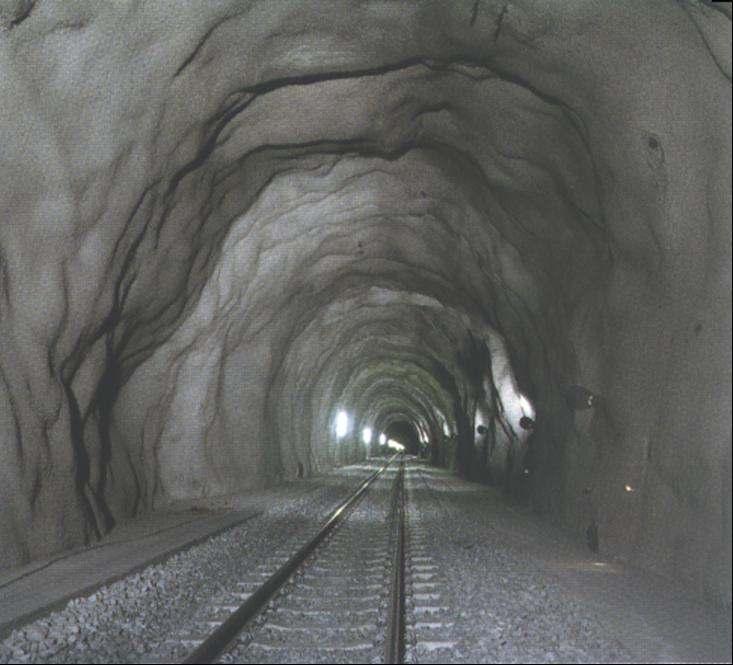

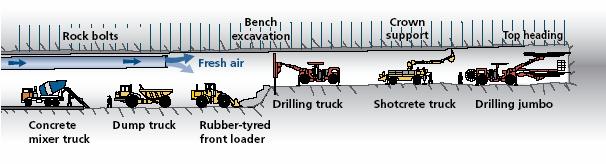

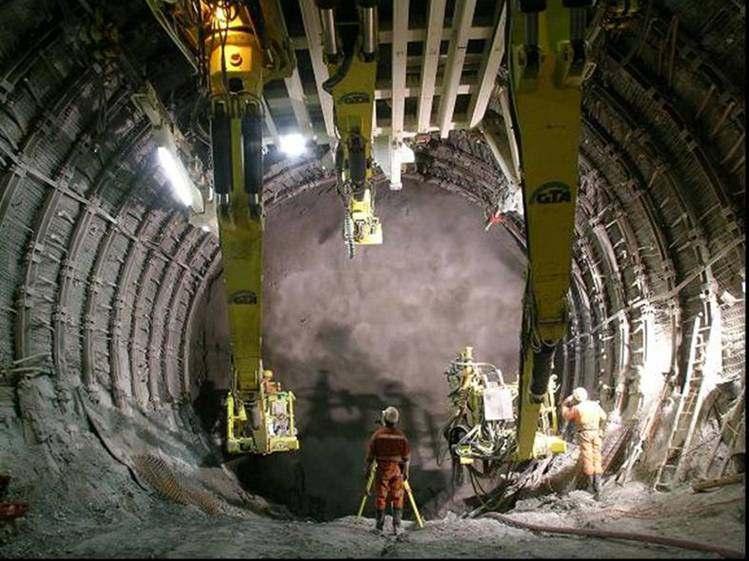

6 Alagúthajtás szilárd kızetben

7 A NÖT alapelvei A kőzet bevonása a teherbírásba A kőzet óvás a fejtés során A főte feletti kőzetfellazulás elkerülése A szükséges alakváltozások megengedése A megtámasztások beépítésének időbeli ütemezése A hézagmentes csatlakozás a kőzethez Mozgásmérések a terv ellenőrzéséhez Vékonyfalú falazat építése Falazaterősítés vasalással, acélívekkel és horgonyokkal A gyors alsó zárás Kevés feszültségátrendeződést okozó technológia Kétrétegű falak megosztott teherviselése Víznyomások csökkentése drénezéssel

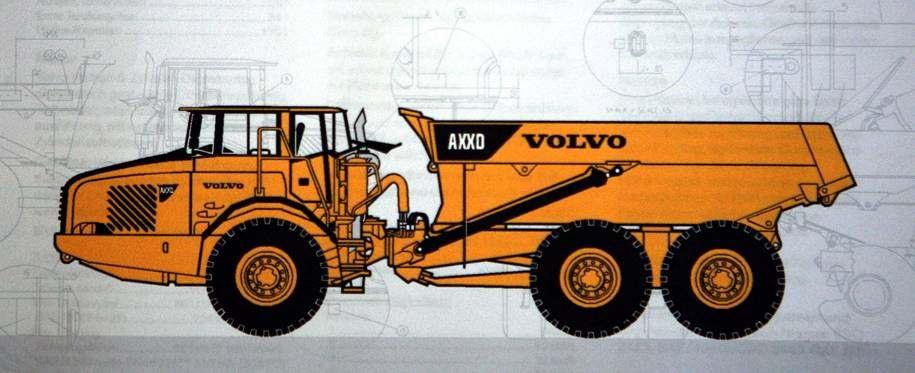

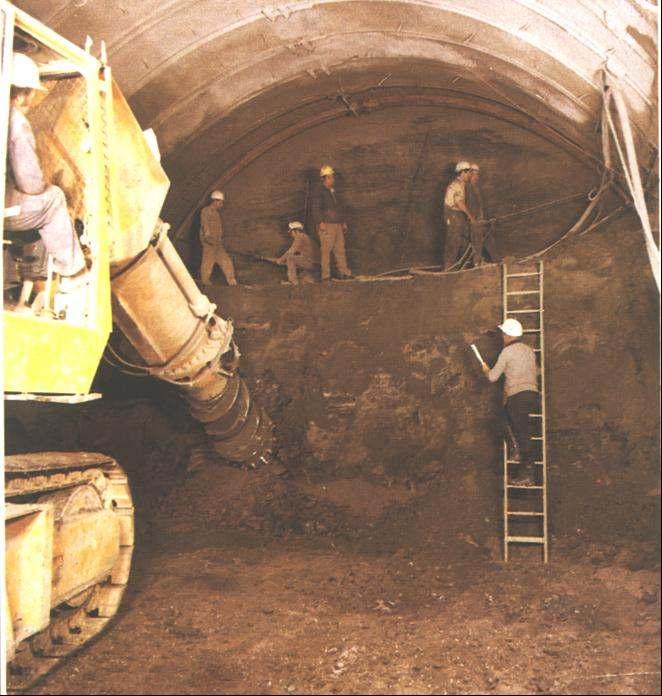

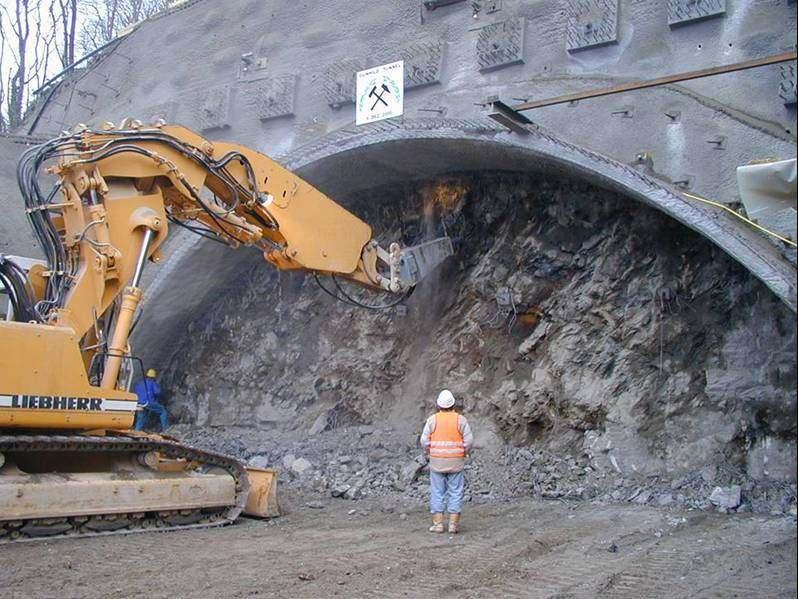

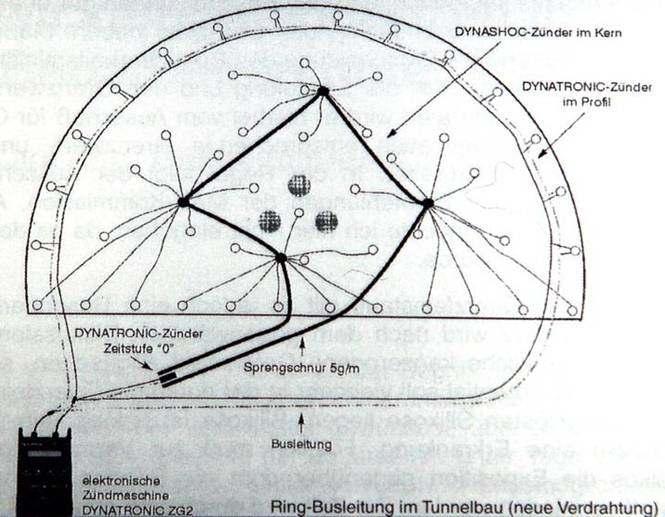

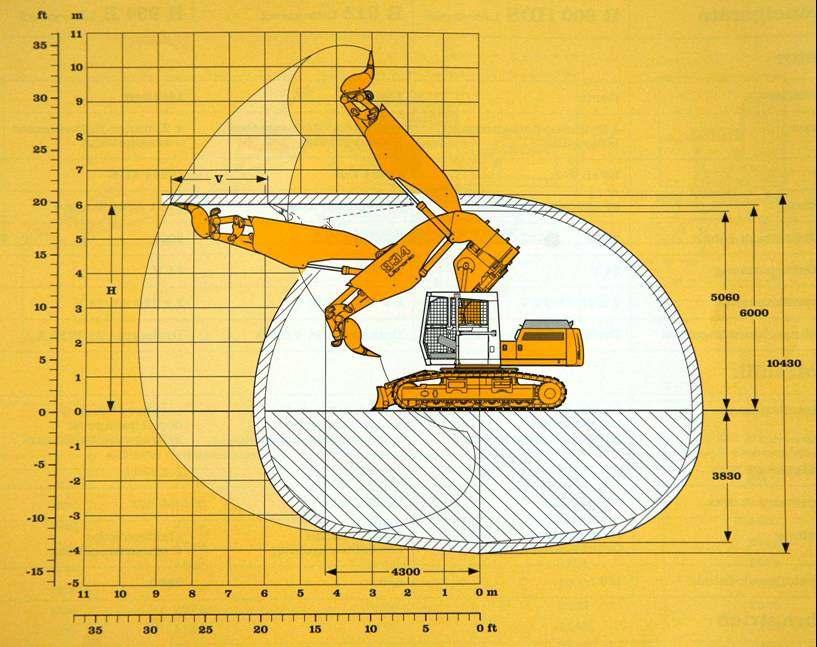

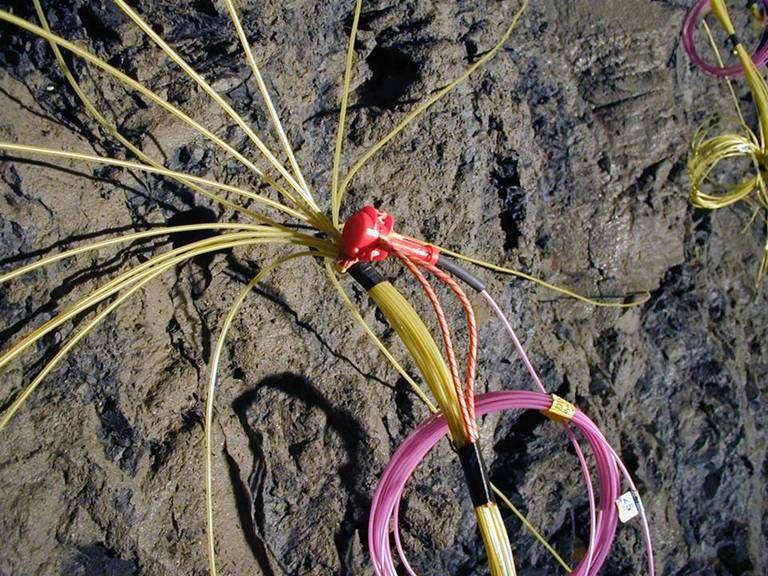

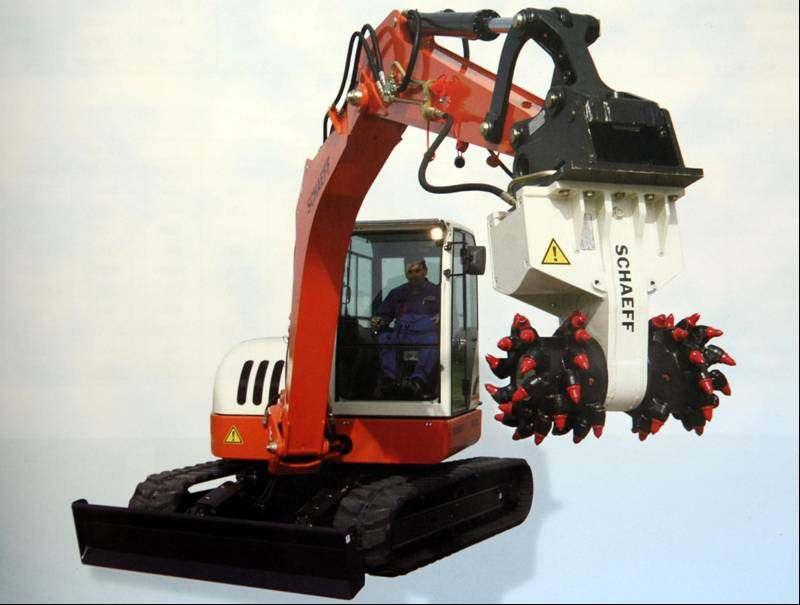

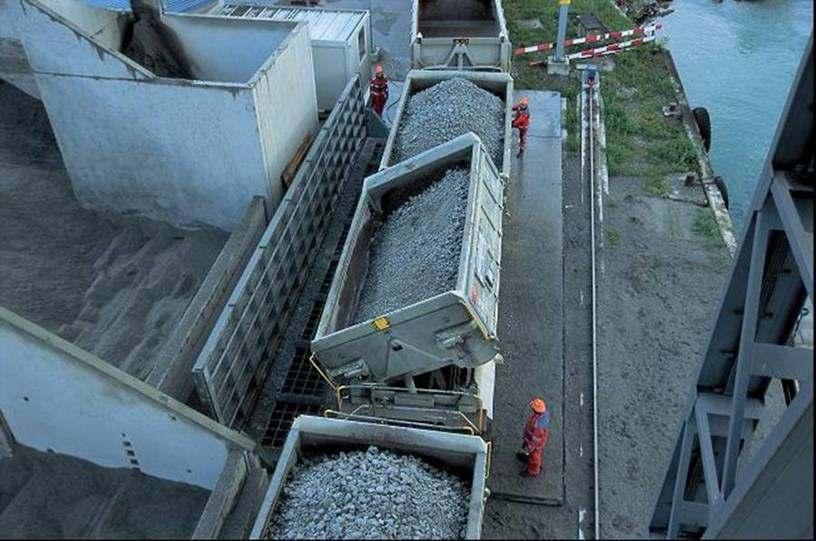

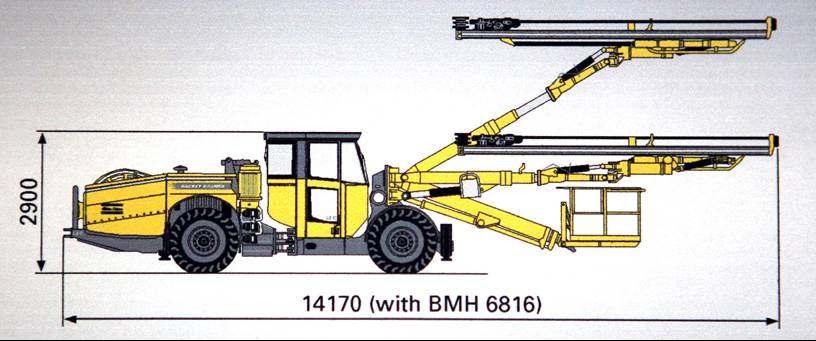

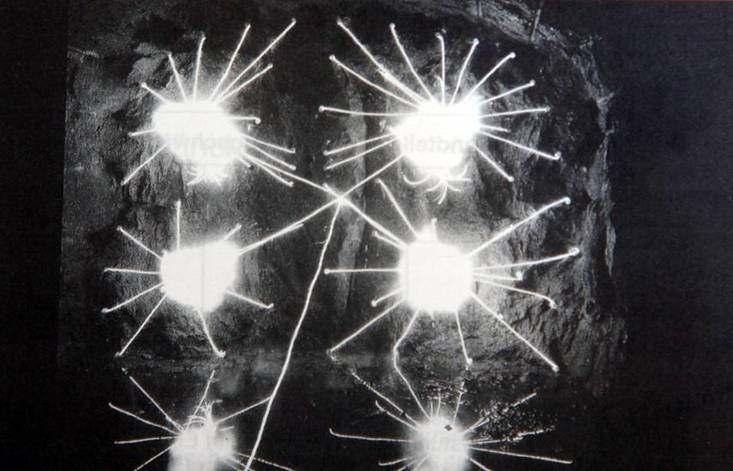

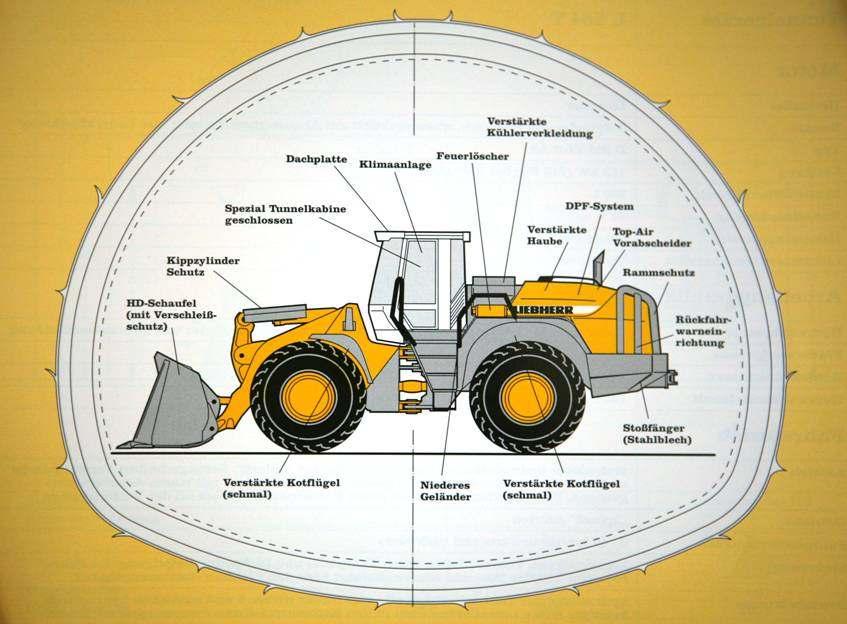

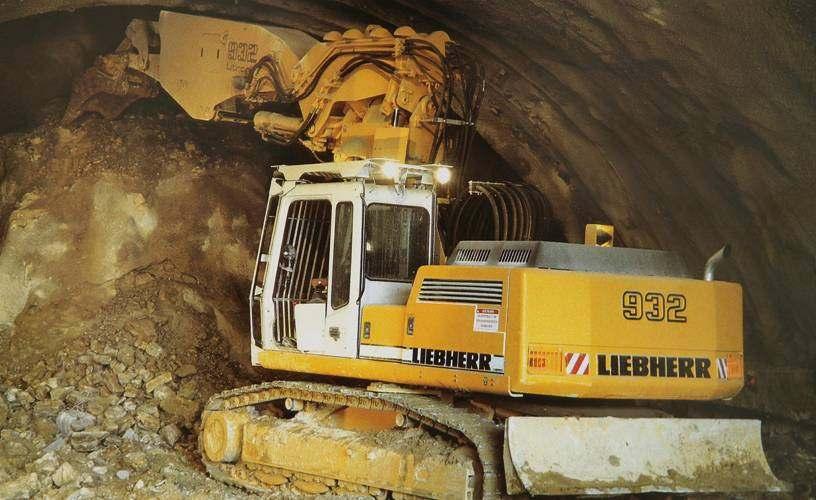

8 fejtés részletekben kézi bontókalapács kotrókanál marófejek robbantás Földmunka rakodás homlokrakodó átemelő rakodó oldalrakodó mélyásó felrakó vonófogas rakodó szállítás dömper szállítószalag csille csővezeték

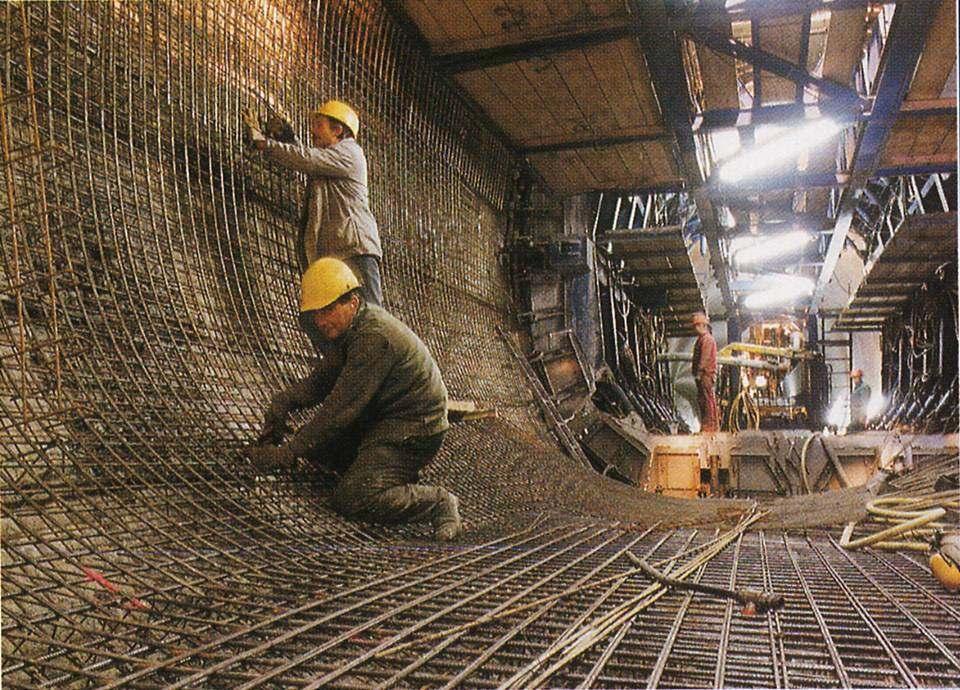

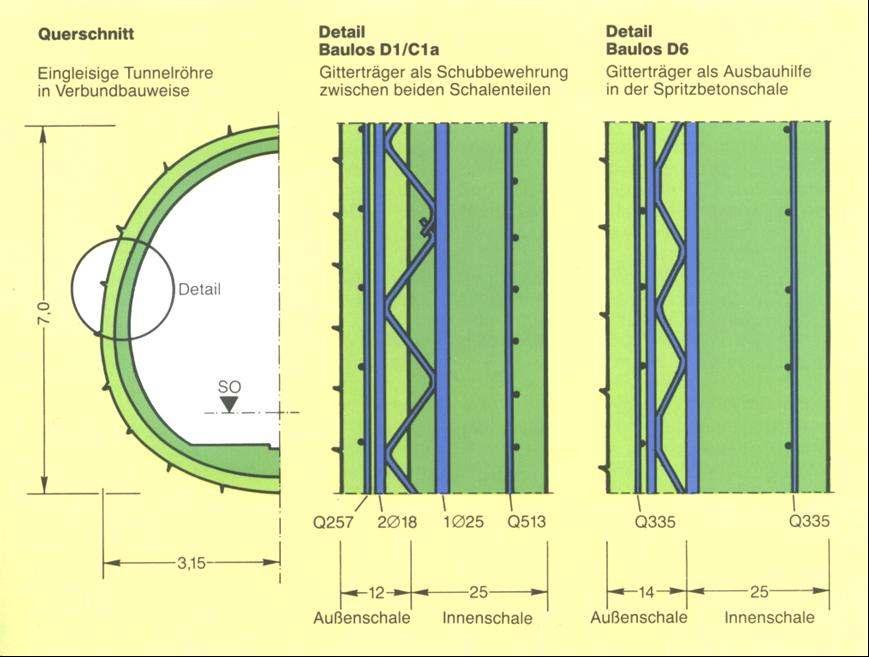

9 Szerkezeti elemek A falazatok alapelemei lőtt beton horgonyok acélívek monolit vasbetonfal Kiegészítő megoldások talajvízszintsüllyesztés levegőtúlnyomás talajszilárdítás talajfagyasztás csőernyő tűzőpallók elődrénezés homlokerősítés

10 Építési módszerek a kızetminıség függvényében

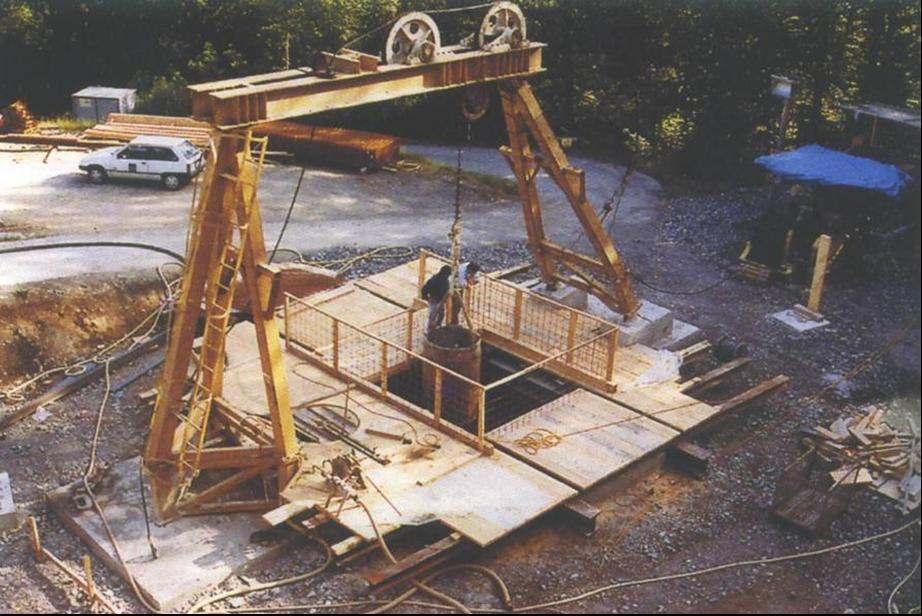

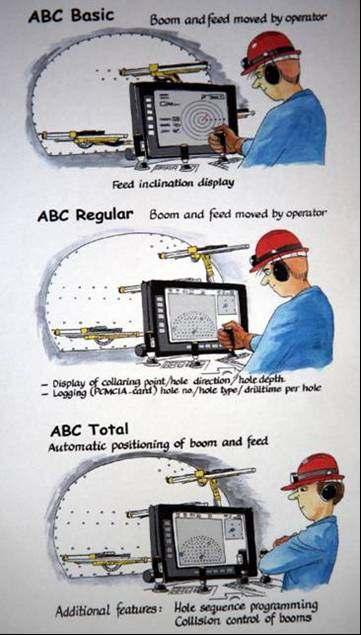

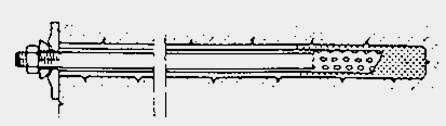

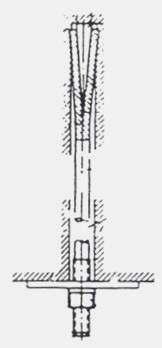

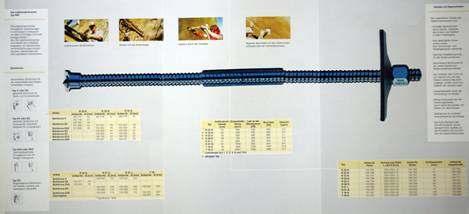

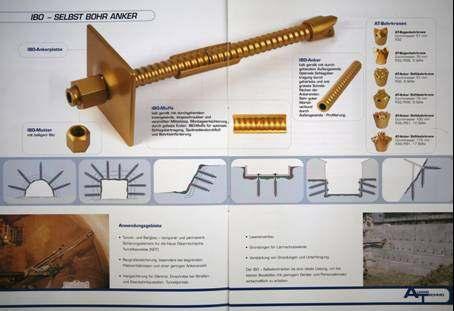

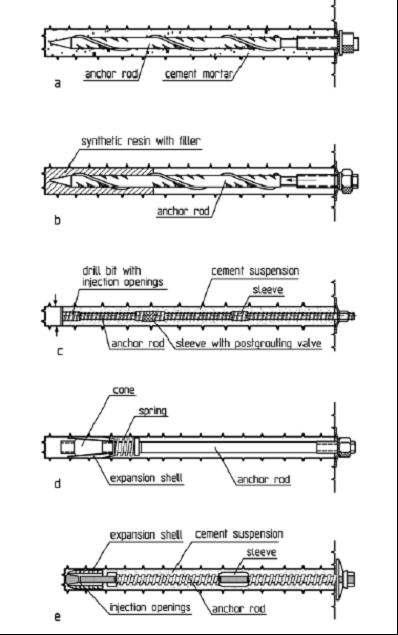

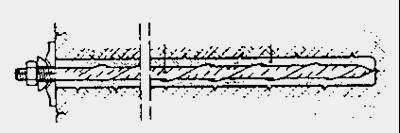

29 Horgonyok

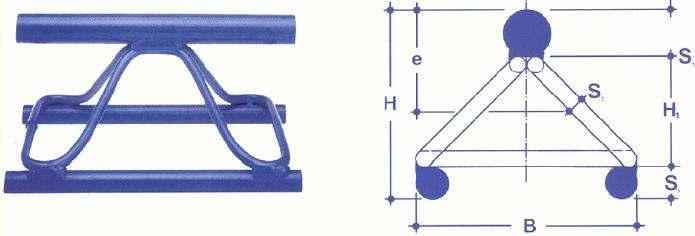

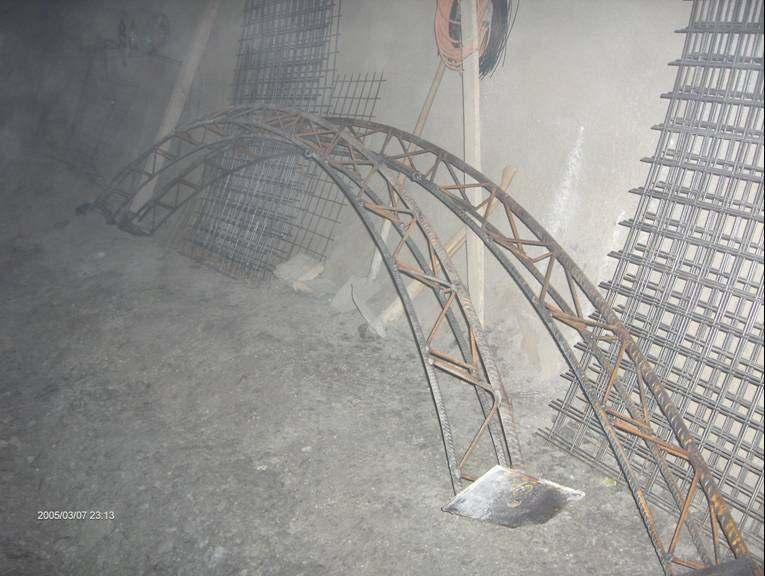

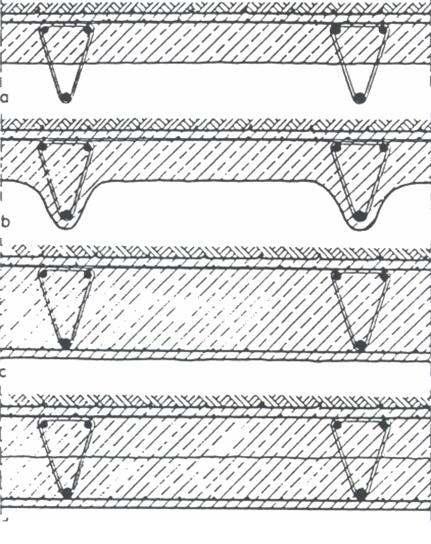

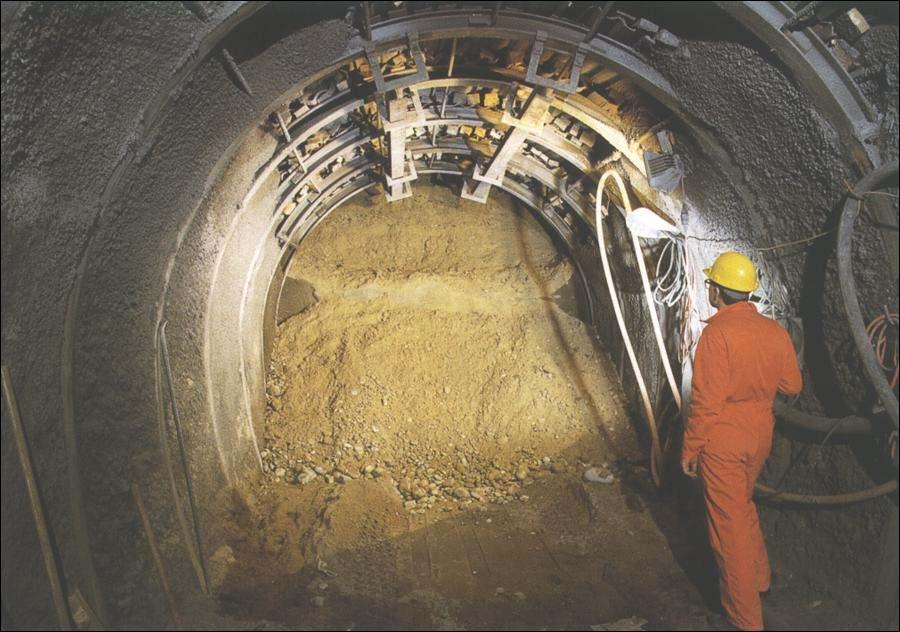

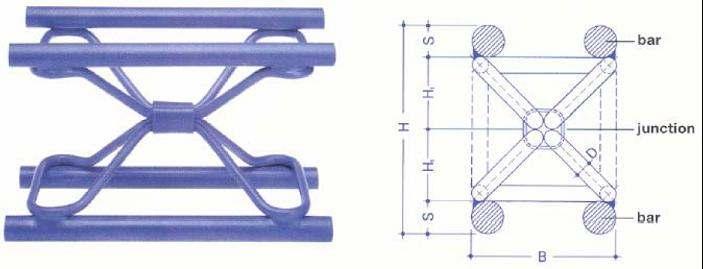

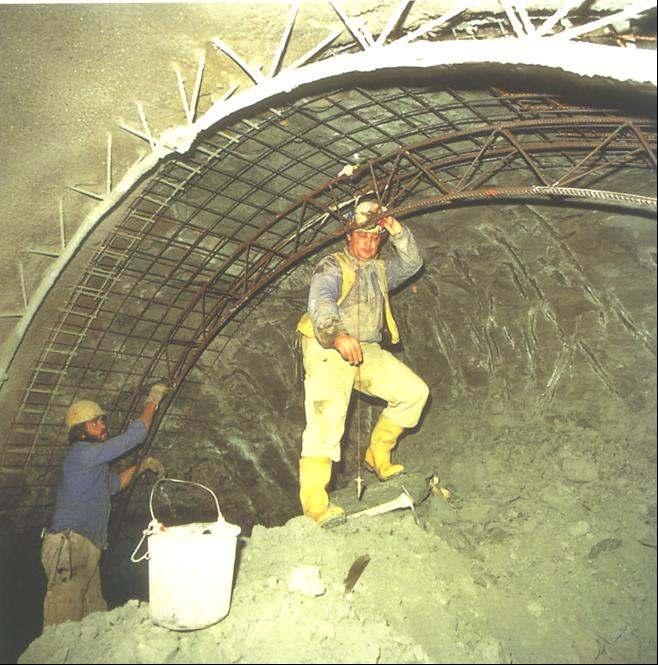

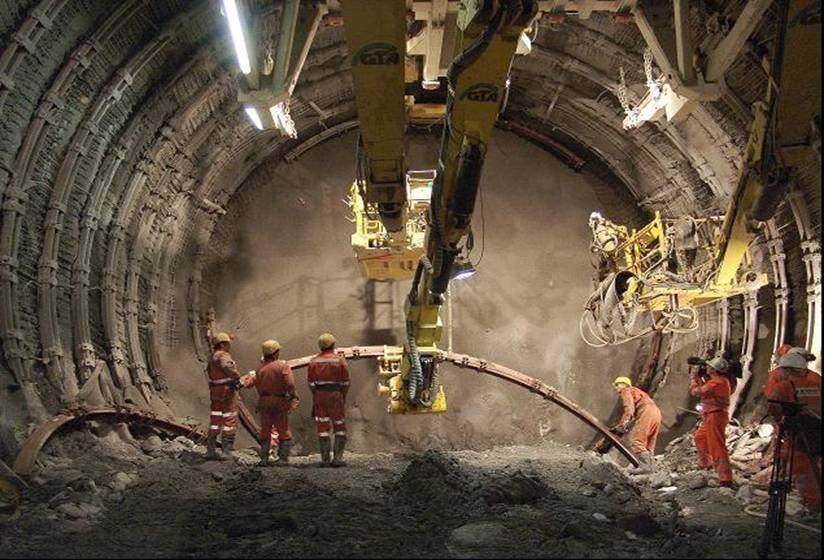

33 Acélívek

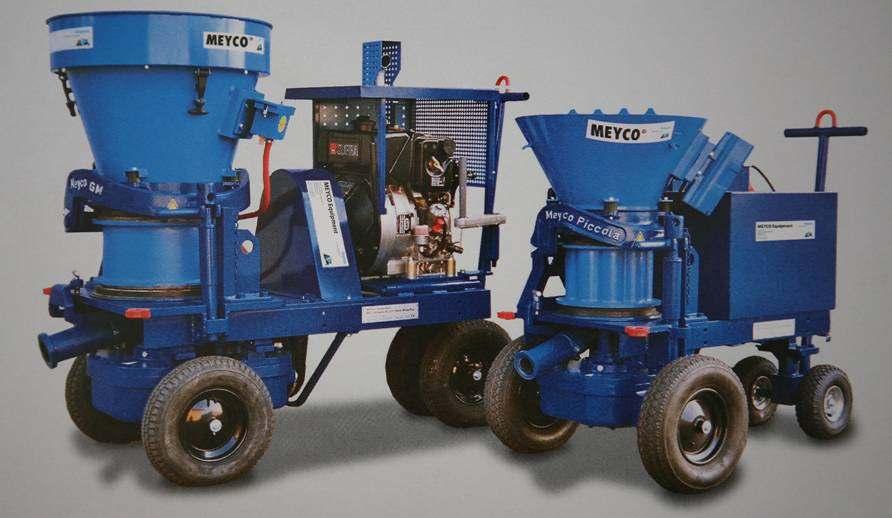

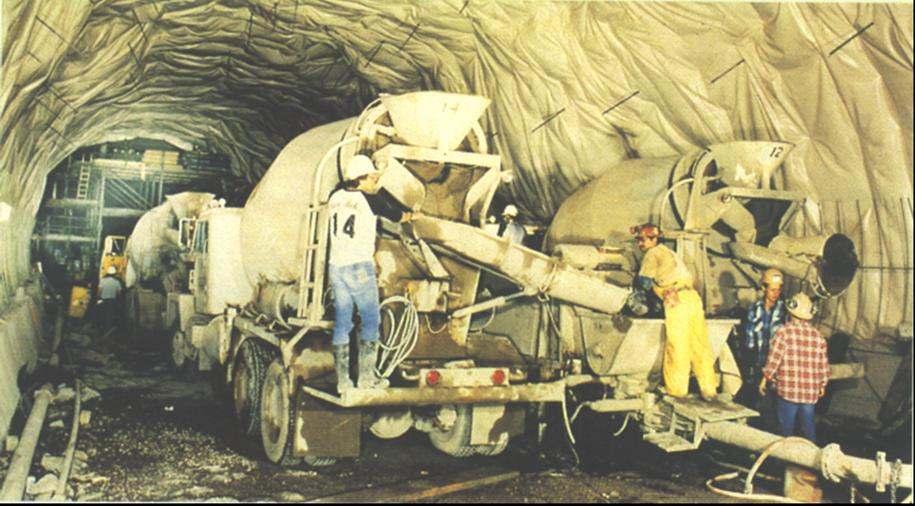

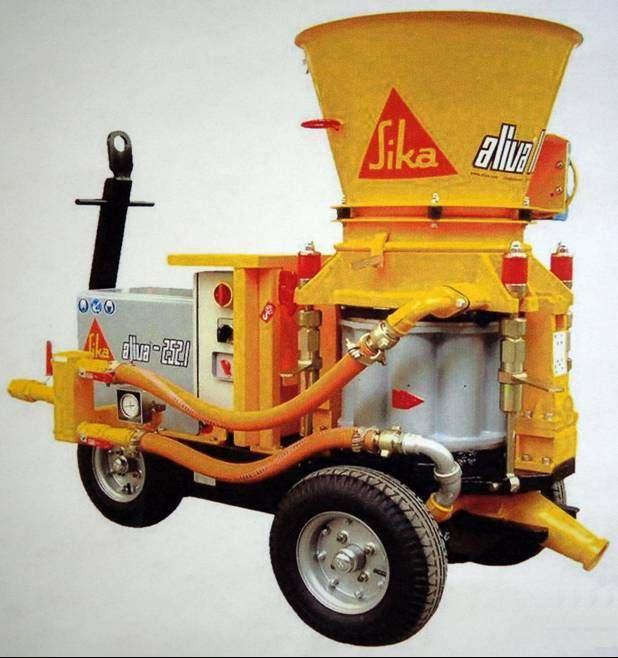

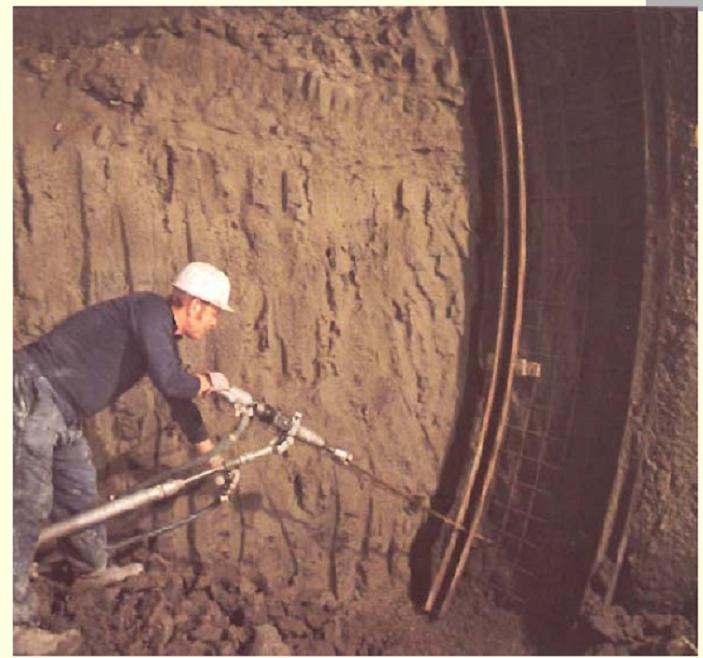

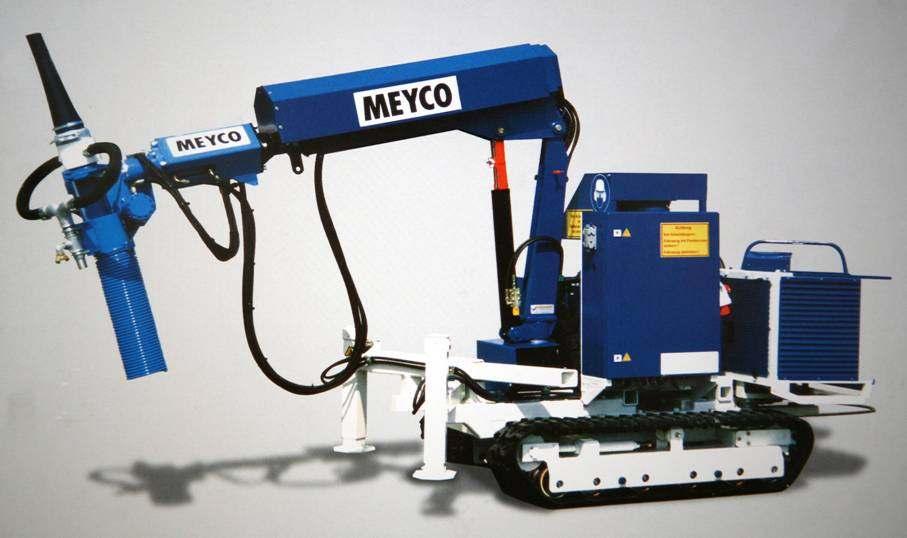

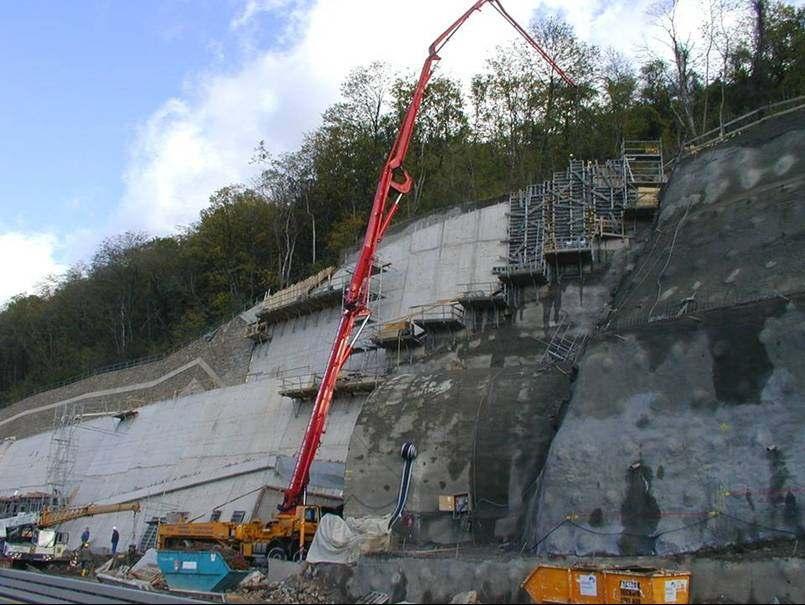

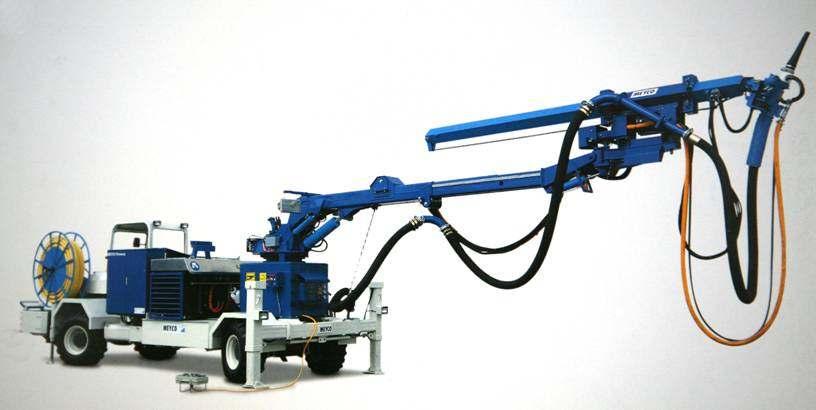

40 Lövellt beton technológia Száraz eljárás A kompresszorral bepumpált száraz betonkeverék és a víz a szórópisztolyban találkozik. A vízadagolást a kezelő szabályozza. Jobban illeszthető a szakadozott munkához. Nagy a porképződés és a levegő- és energiaigény. Nedves eljárás A nedves betonkeverékhez helyben csak az adalékszereket adják, s a keveréket légnyomás szállítja a szórópisztolyhoz. Egyenletesebb betonminőség, kevesebb visszahullás. A leállások után a vezeték tisztítandó, ezért hátrányosabb. Összetétel, fellövés Max. 16 mm szemcse a visszahullás csökkentésére, de az 25 % mindig lesz. Pernye, szilicium-tartalmú anyagok a tapadóképesség, a vízzáróság, a szilárdság javítására, ill. a porképződés és a visszahullás csökkentésére. Kötésgyorsítók alkalifémekkel vagy anélkül, de speciális cementtel a gyors kötés és a tapadóképesség javítására s a visszahullás csökkentésére. Legkedvezőbb az 1 m távolságról vízszintesen történő fellövés. 35 MPa szilárdság elérhető.

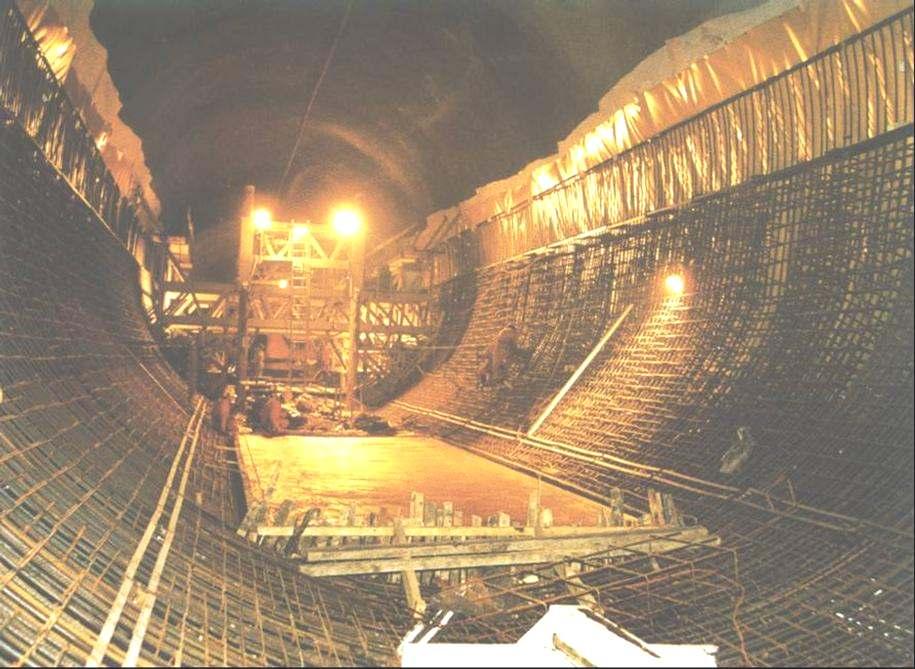

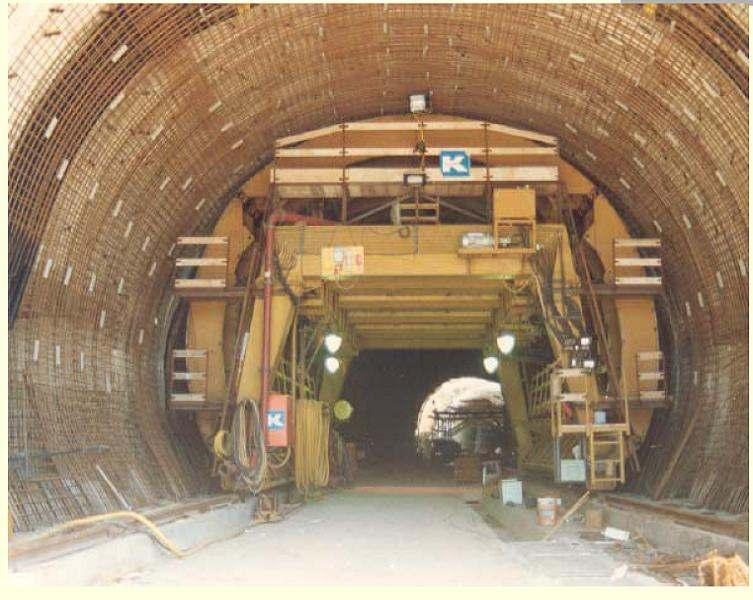

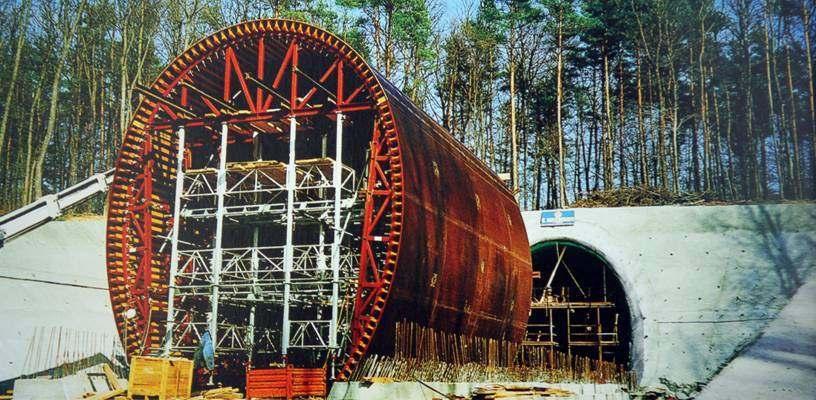

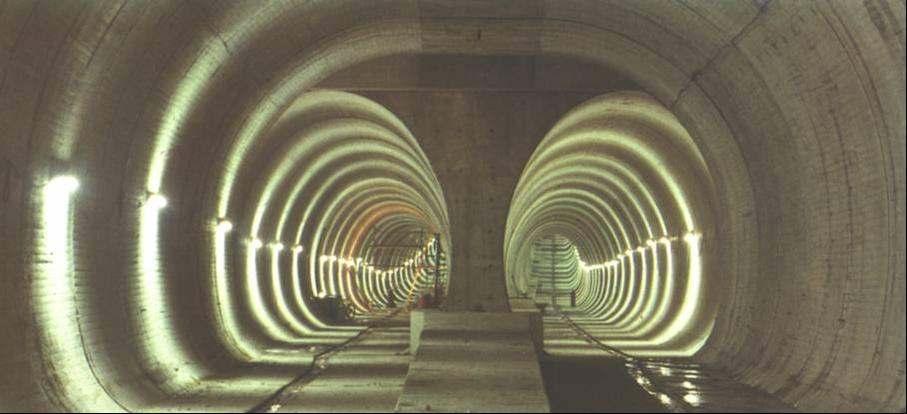

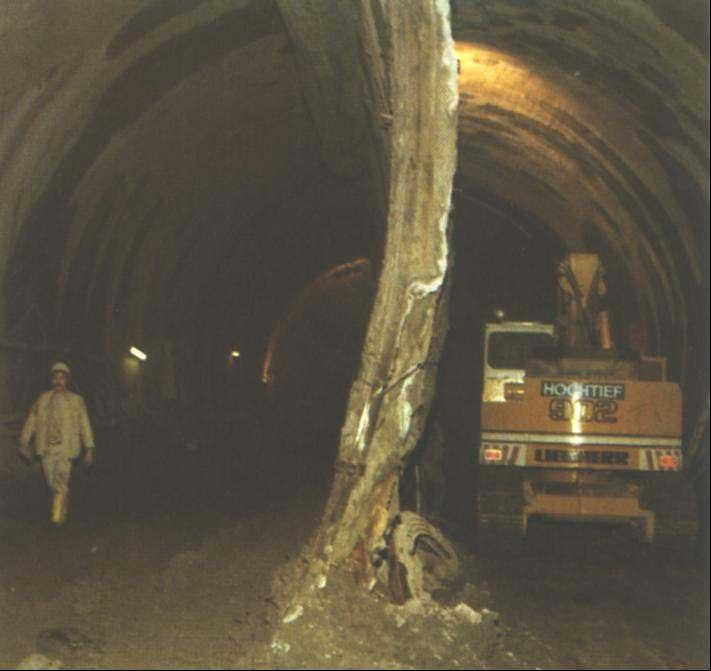

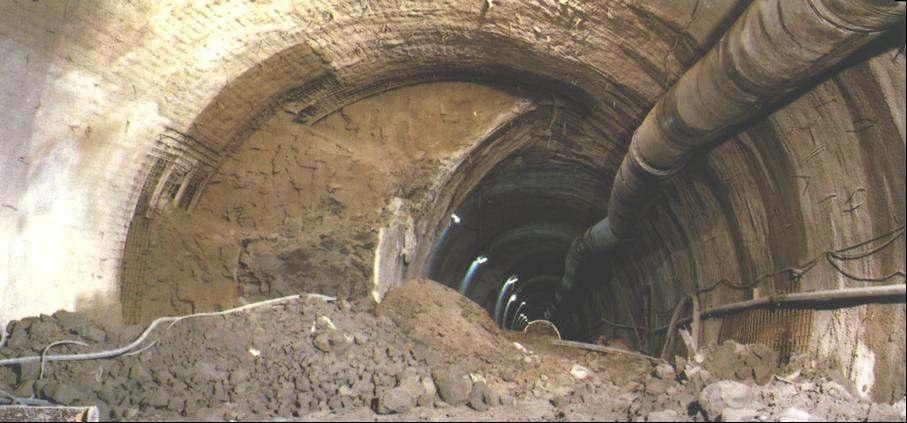

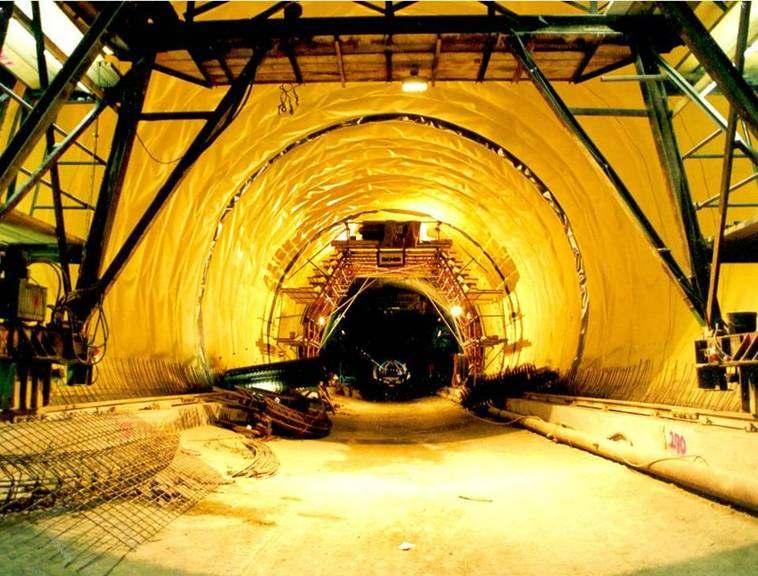

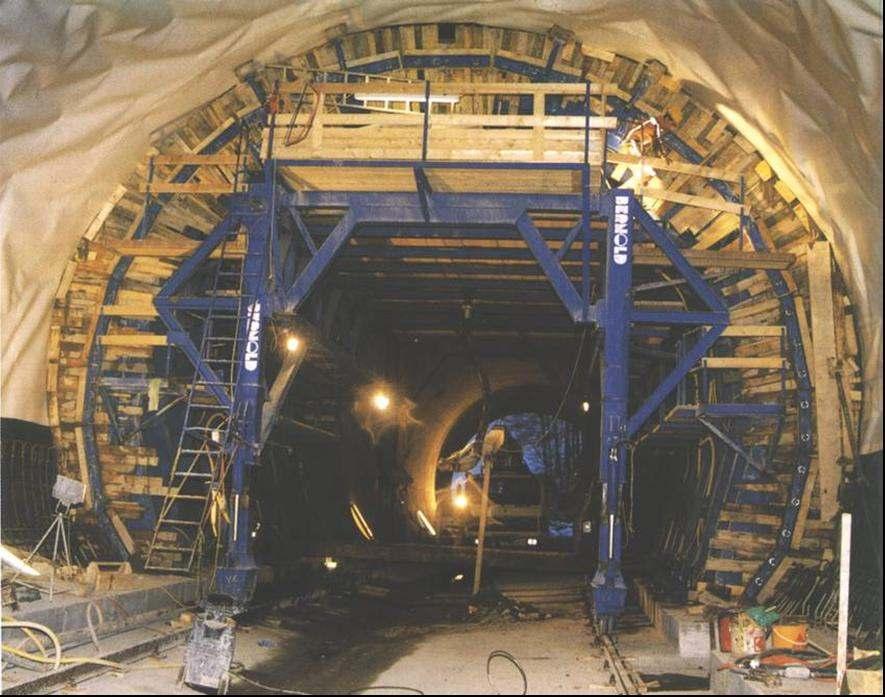

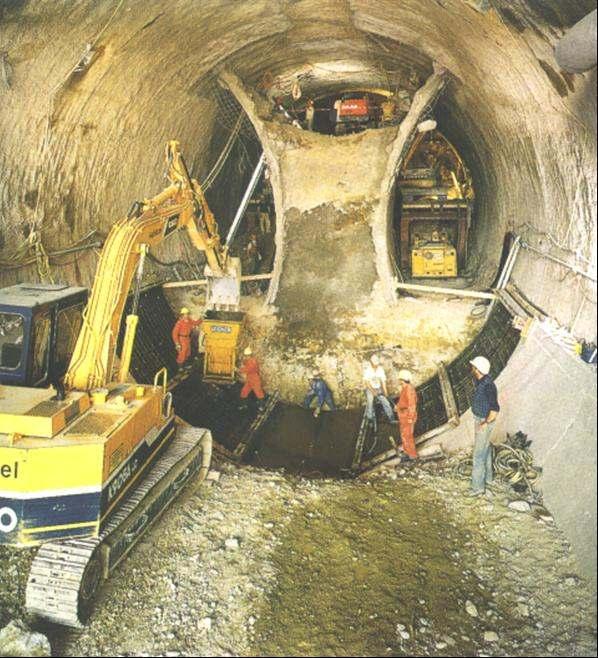

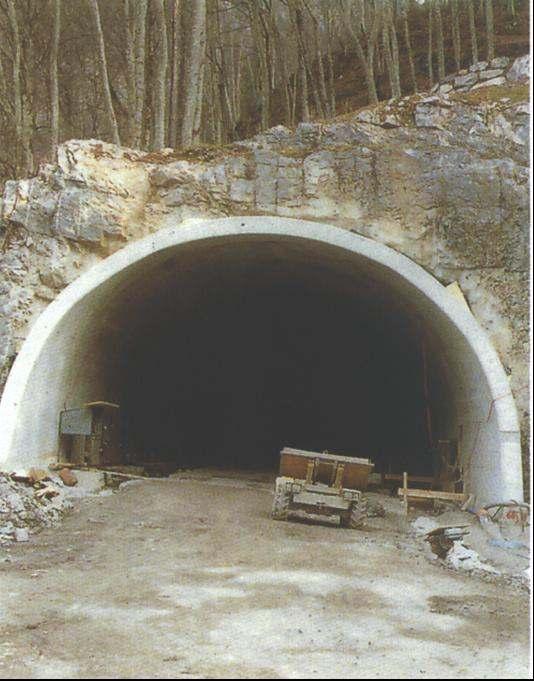

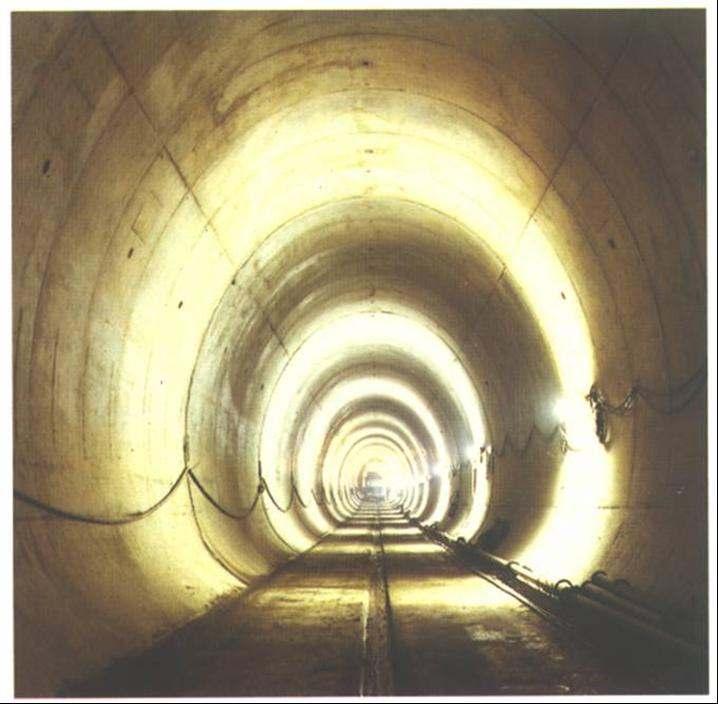

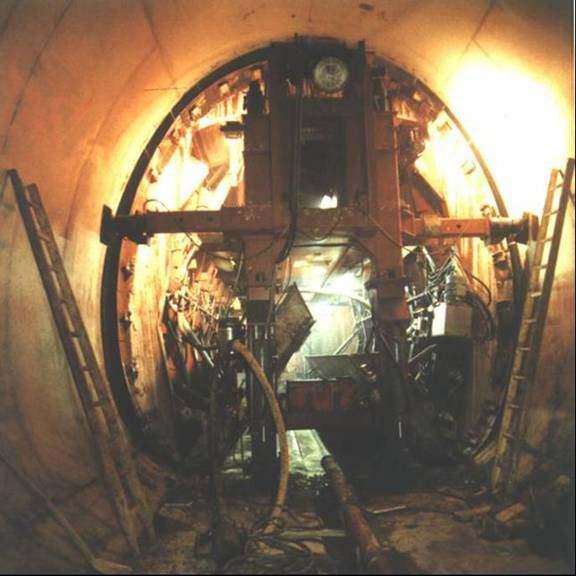

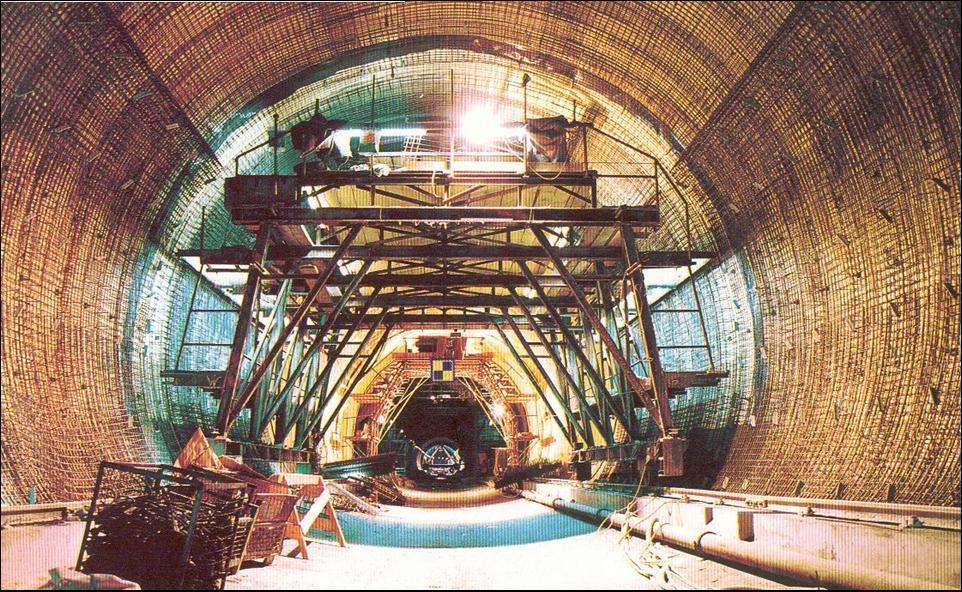

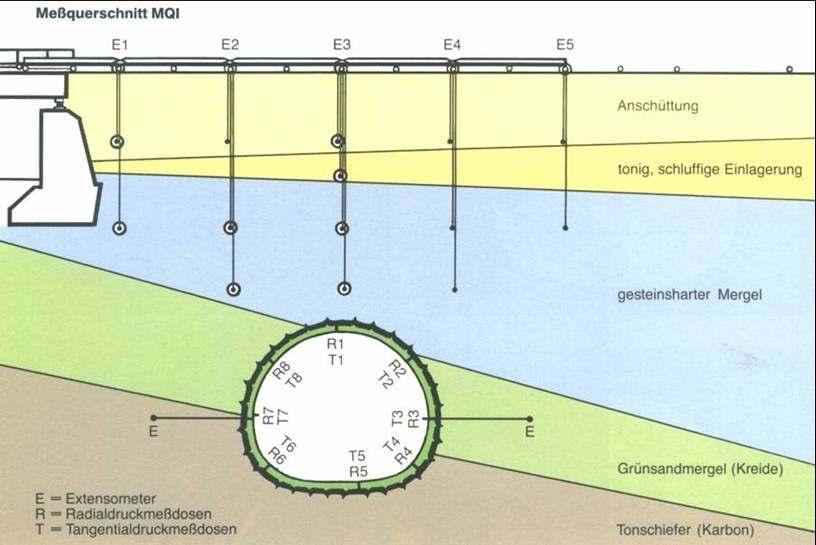

63 Monitoring Mérési célok A kızetviselkedés megismerése a technológia pontosításához Nem várt deformációk idıbeli felismerése Állékonyság megítélése, prognózisa Tervszámítások ellenırzése Az egyes támelemek hatékonyságának és gazdaságosságának ellenırzése A belsı falazat geometriai ellenırzése Hosszú távú megfigyelés Mérések az építés alatt Konvergenciamérés Szintezés (fıte, kalottláb, magláb, talp) Extenzomérés Kızetnyomás a lövellt betonon Nyomásmérés a falazatok között Betonnyomás mérése Betonfeszültség mérése Horgonyerık mérése Süllyedésmérés a felszínen Mérési program Projektspecifikus program Mérendı mennyiségek, adatok Mérési pontok helye Nullmérés ideje Mérési gyakoriság Mérési keresztmetszetek (MK) kiosztása Egyszerő MK Állékony kızetben: 30 m Tagolt kızetben: <20 m Laza kızetben: <10 m Konvergenciamérés Vízszintes a kalottlábnál: m Vízszintes a maglábnál: az elıbbin mért alapján Diagonális irányban: néhol Süllyedésmérés Állékony kızetben: m Laza kızetben: m Tervszámítások ellenırzése Horgonyerı mérése: Általában: m

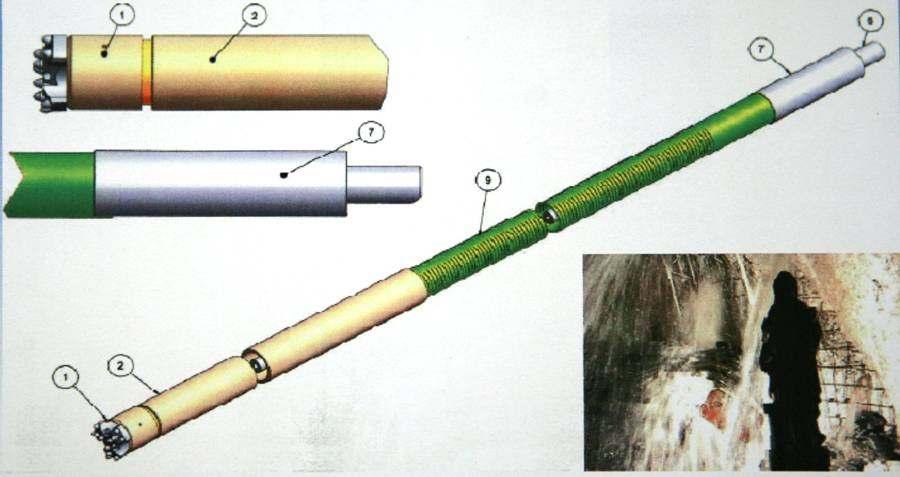

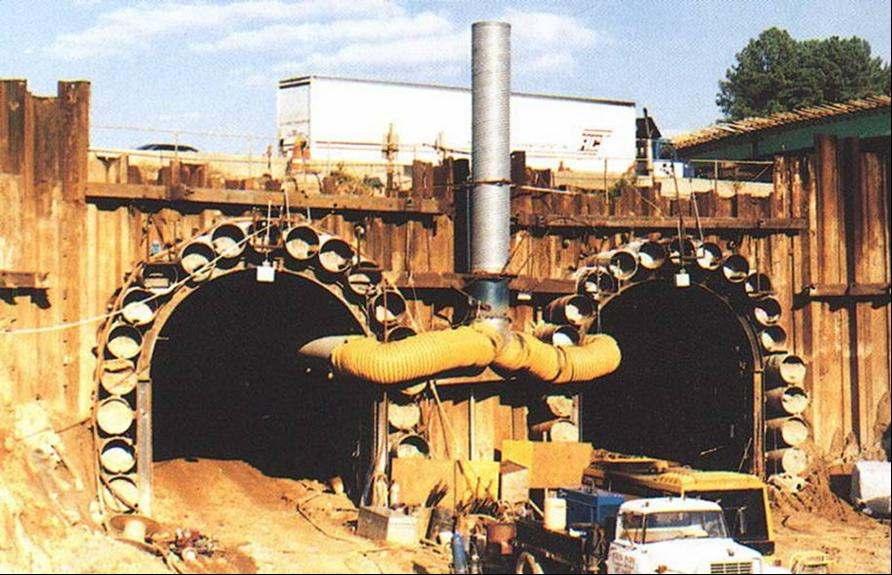

64 csőernyő

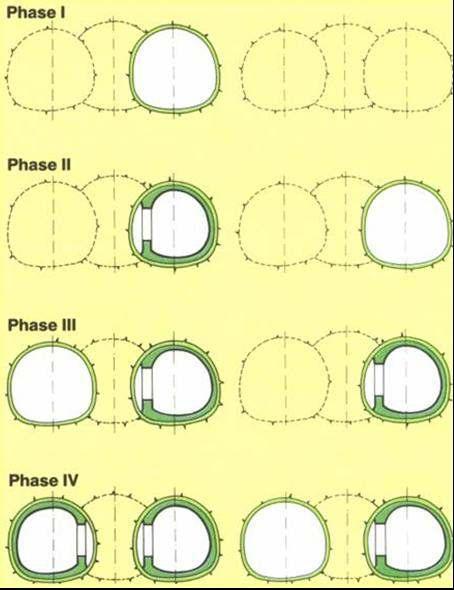

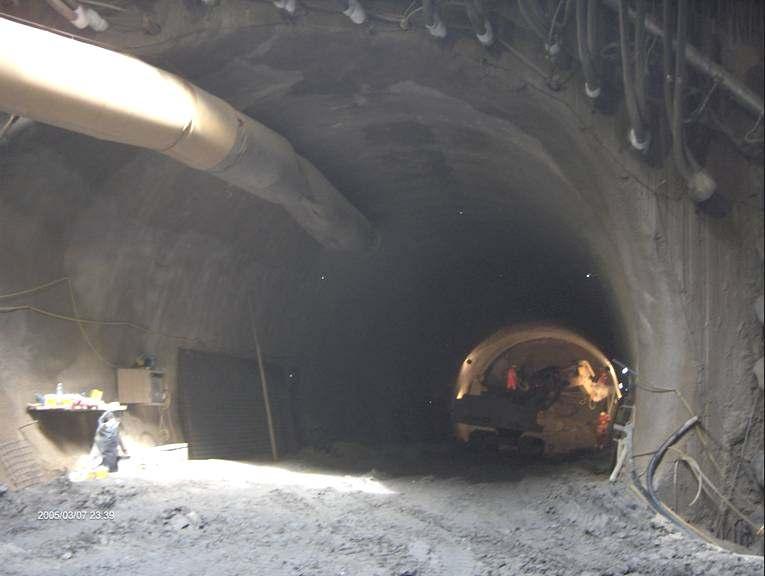

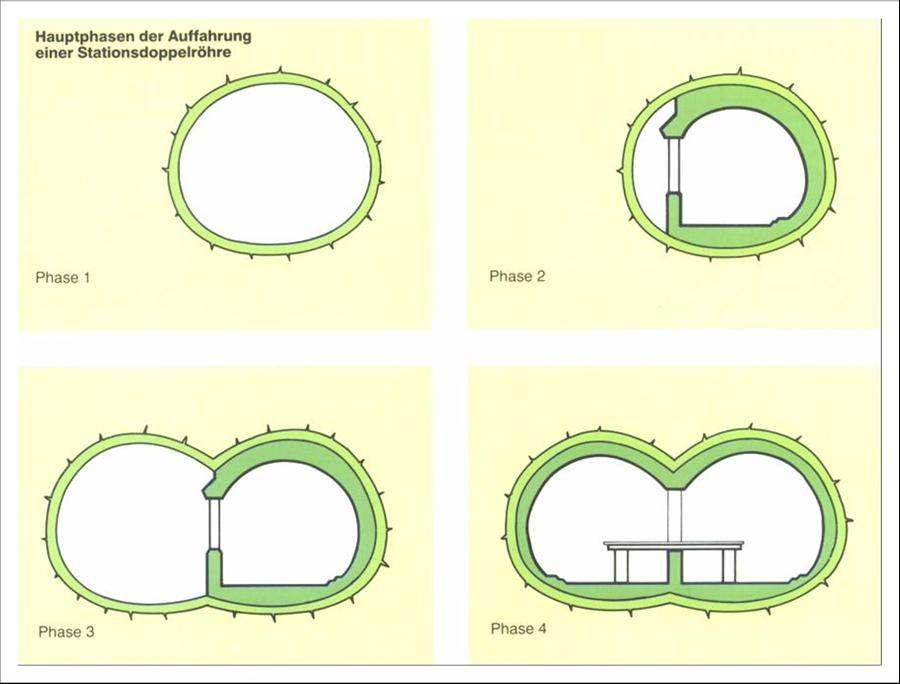

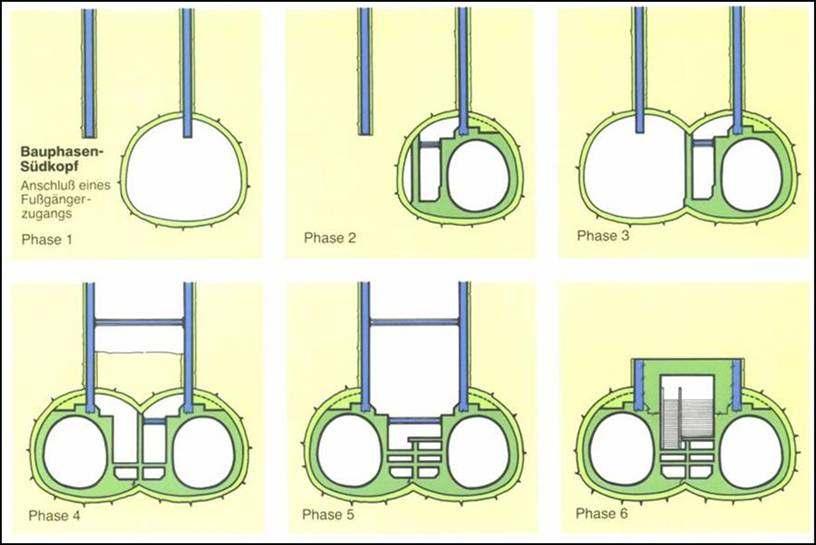

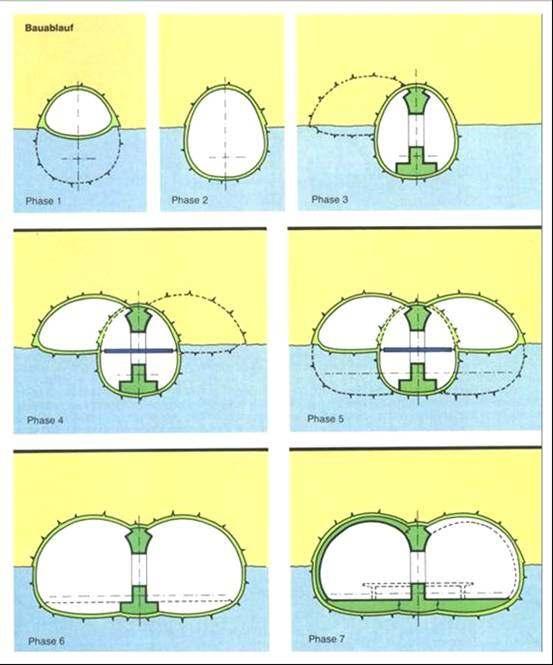

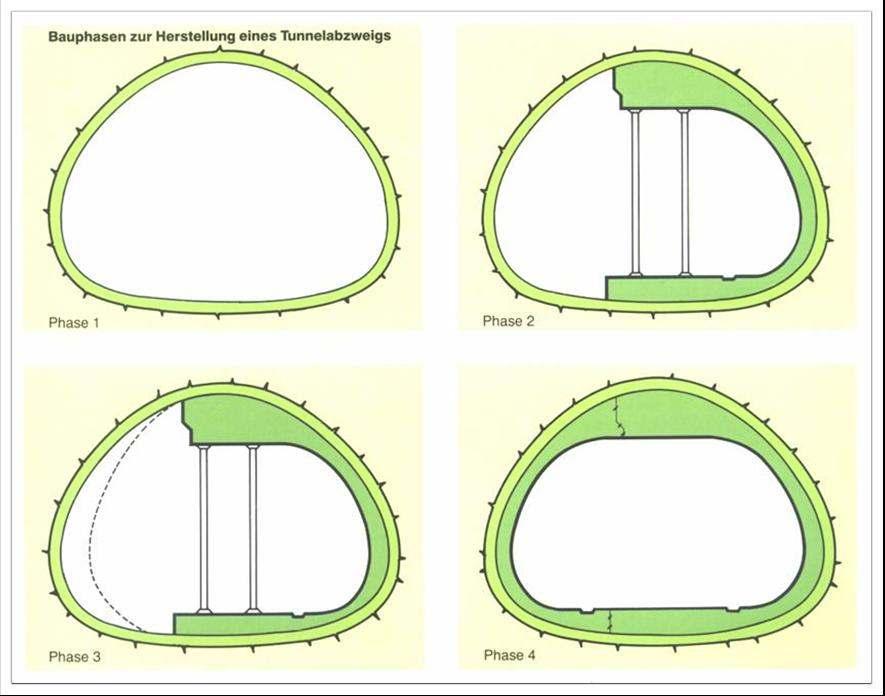

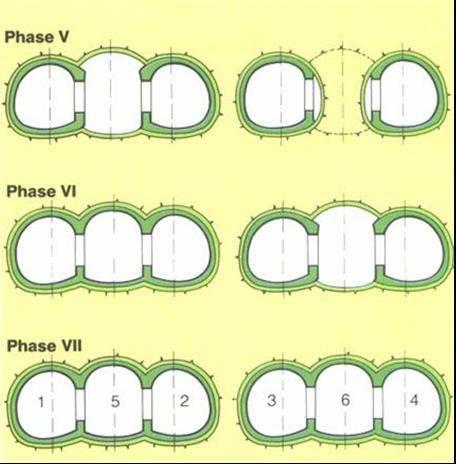

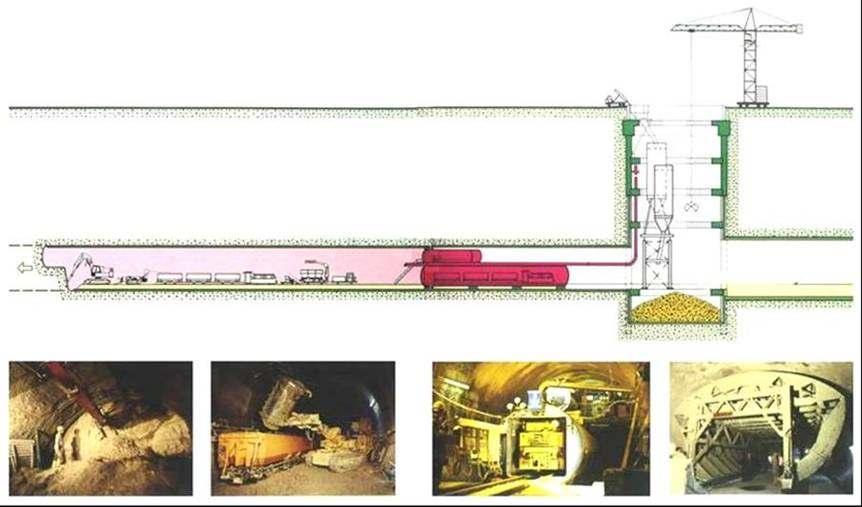

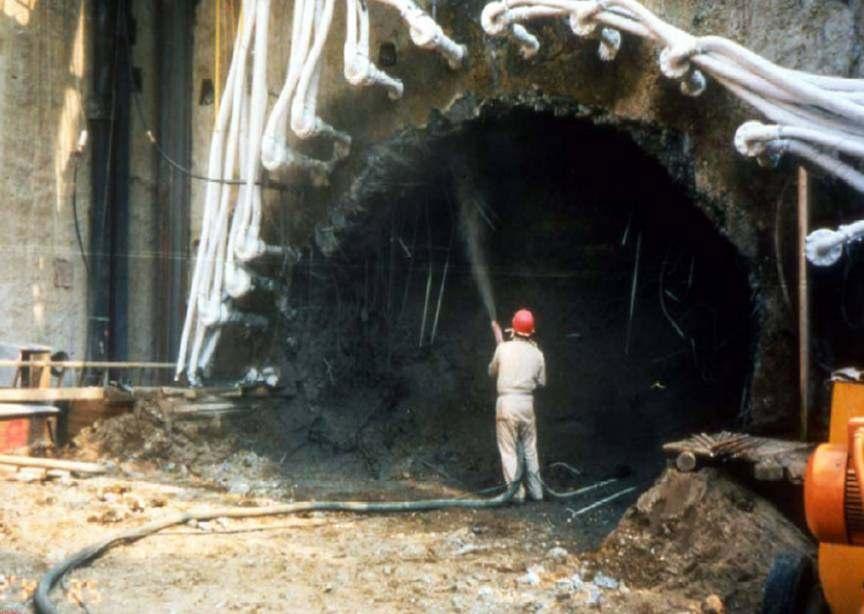

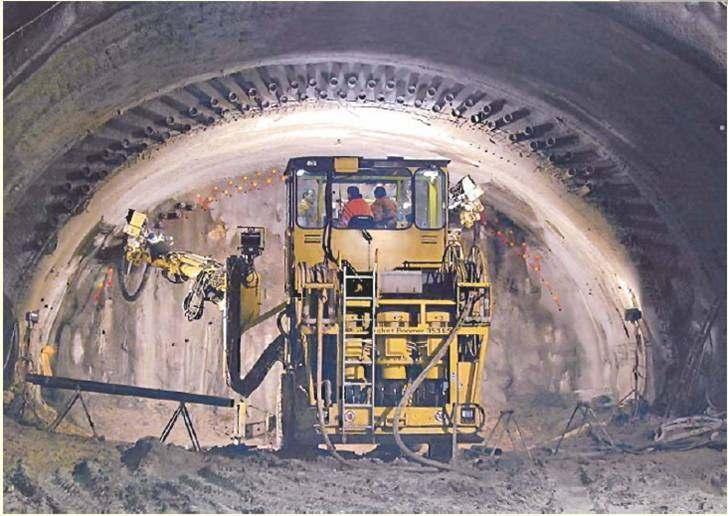

65 Metróalagút építése bányászati módszerekkel segédtechnológiákkal

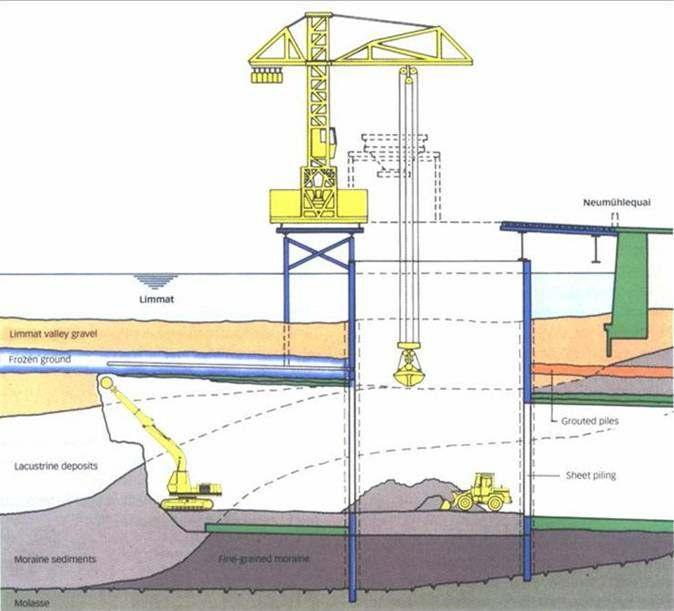

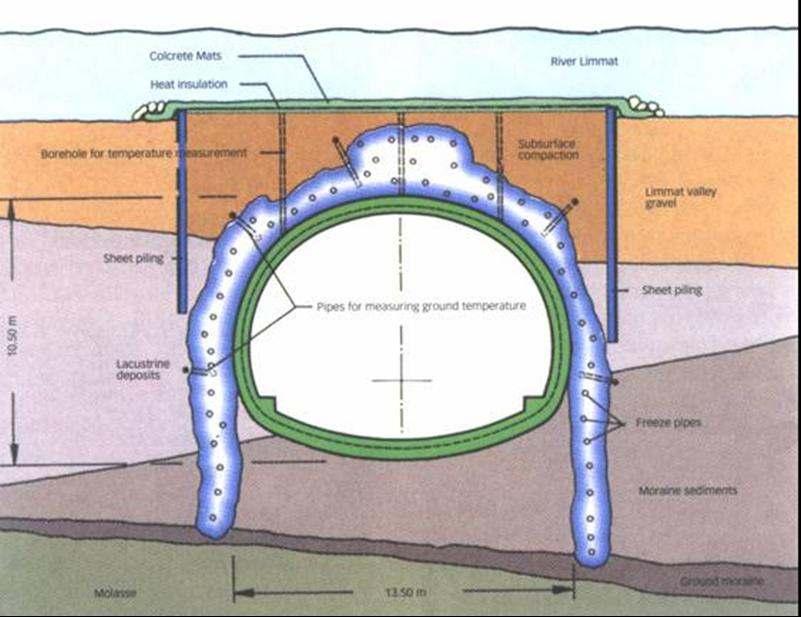

67 talajfagyasztás a felszínről

72 Tűzőpallós főtebiztosítás

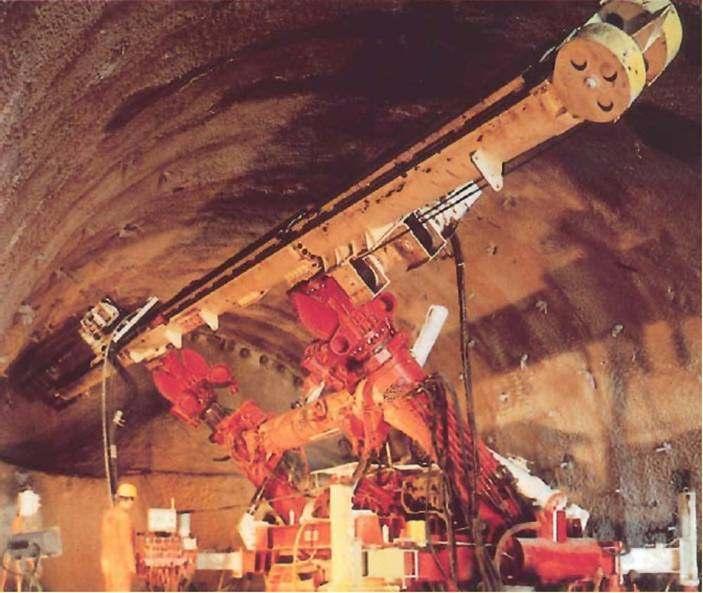

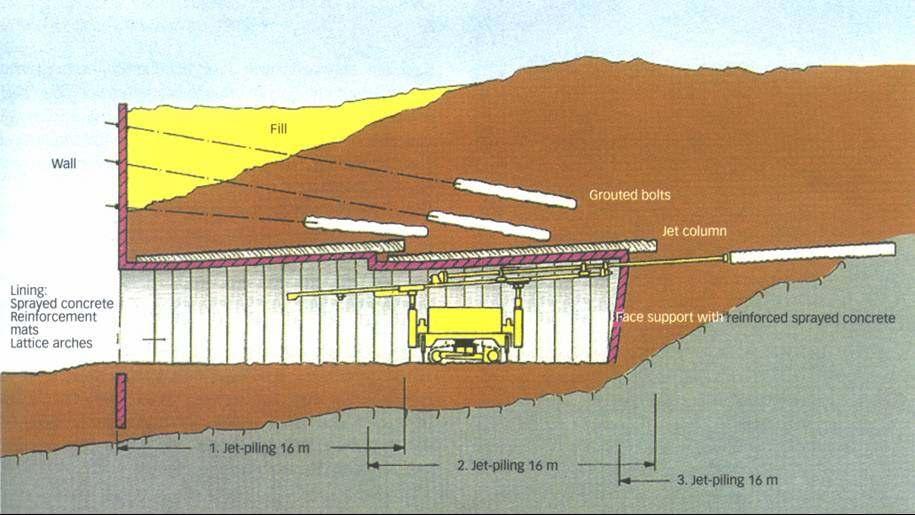

73 Főtebiztosítás jet grouting eljárással

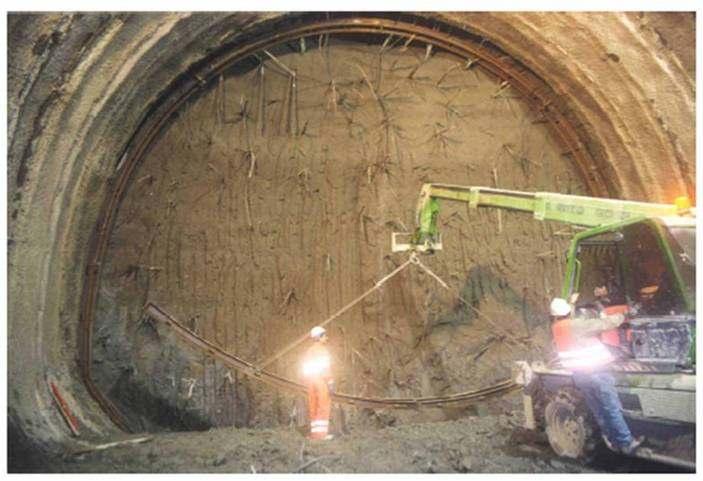

75 Talajerısítés üvegszállal

76 Drénezés

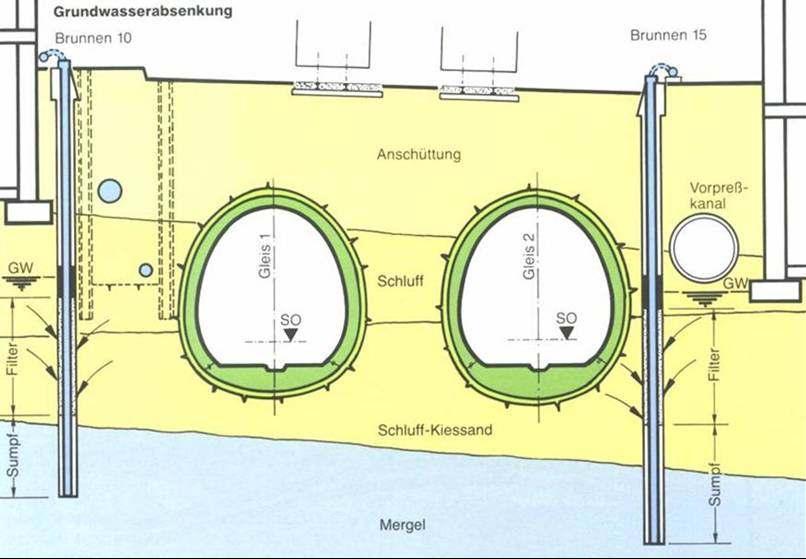

77 talajvízszint-süllyesztés

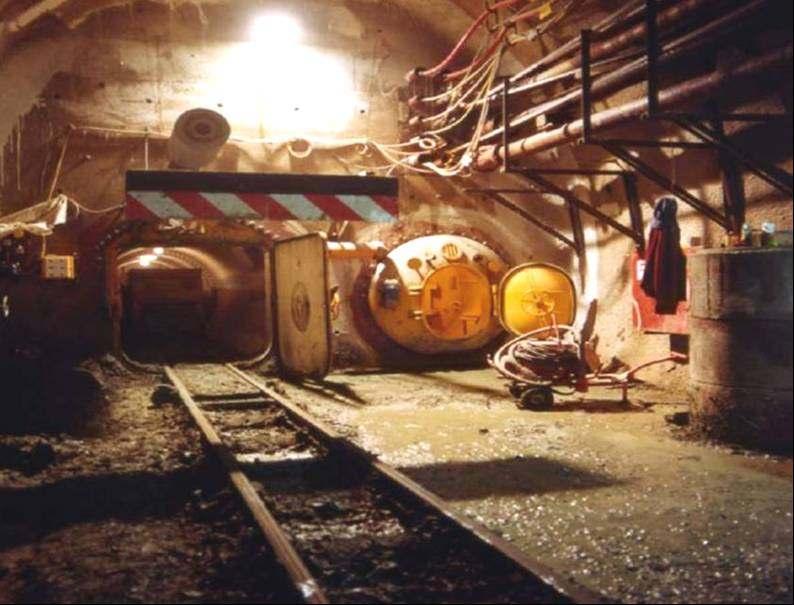

78 Víztelenítés levegőtúlnyomással
