1 Geotechnikai mérések alagútépítés során Dr. Horváth Tibor GEOVIL Kft. Canterbury Engineering Association LTD GEOVIL KFT. GEOVIL Kft. GEOTECHNIKAI IRODA 2000 Szentendre, Ady E. u. 44/b.

2

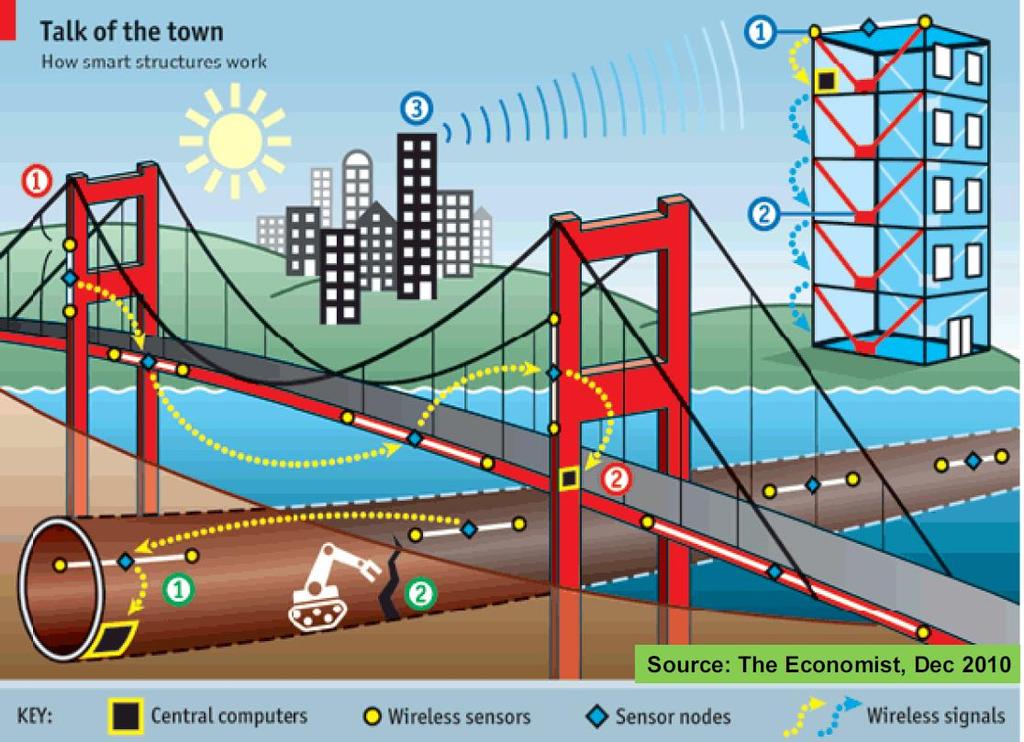

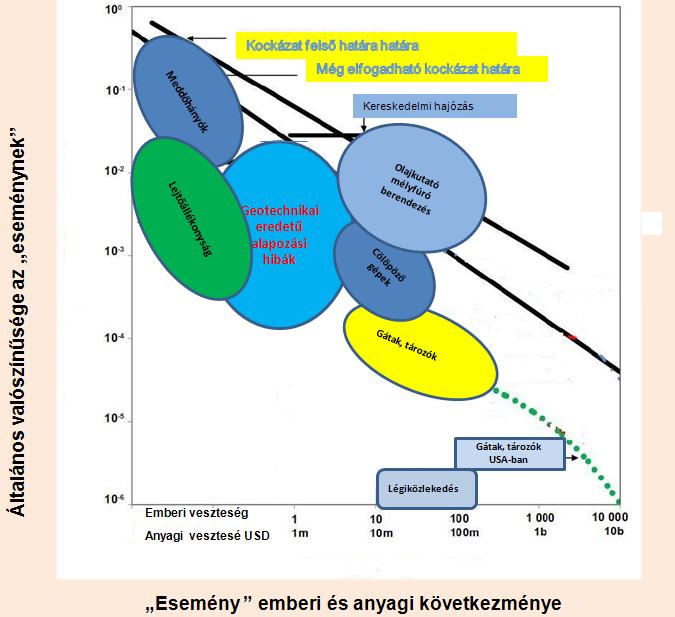

3 Mérnöki létesítmények kockázatai

4 Alagút beomlások, káresemények Köln, Budapest 4 metró,rákóczi tér

5

6 Geotechnikai monitoring eszközök NATM (SCL) lőtt betopnos alagútépítésnél

7 Geotechnikai monotoring eszközök mély munkagödör esetén

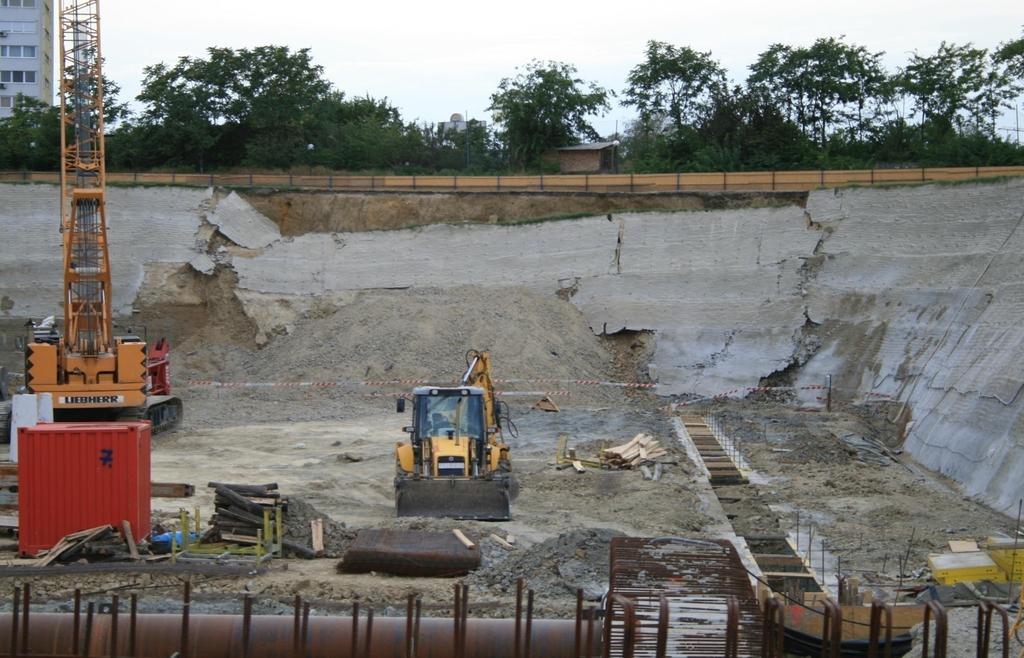

8 GEOVIL KFT. Inklinométer hiánya!rézsűcsúszás

9 Valós idejű monitoring!

10 I. Célja a geotechnikai monitoringnak - megfigyelése a természetes és az épített környezetnek; Miért szükséges a monitoring? - másodlagos: a talaj/ közet együtthatás megfigyelése és a geotechnikai tervezési paraméterek verifikálása ; - harmadlagosan : tervezési kontrol és back analysis; Mit lehet és tudunk mérni? -- feszültség a szerkezetben és a talajban/ kőzetben; -- alakváltozás a szerkezetben és a talajban/ kőzetben; -- pórusvíznyomás teljes nyomás effektív nyomás GEOVIL KFT.

11

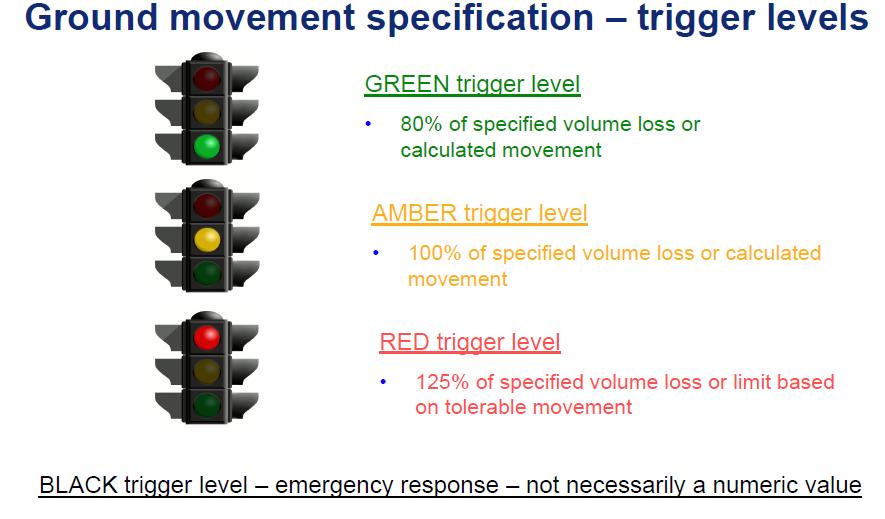

12 Határértékek 80 % volume loss vagy a számított mozgások ( felszíni vagy konvergencia 100 % volume loss vagy a számított mozgások ( felszíni vagy konvergencia 125 % volume loss vagy a számított mozgások ( felszíni vagy konvergencia)

13 Monitoring az alagútban Convergencia mérés Elmozdulások az alagút környezetében ( kőzetben és talajban, biztosításban) Feszültség és alakváltozás a biztosításban és a kőzet/ talajkörnyezetben

14 In - outside monitoring of tunnells

15 1. Monitoring az alagútban Convergencia mérés az alagútban Elmozdulások az alagút környezetében ( kőzetben és talajban, biztosításban) Feszültség és alakváltozás a biztosításban és a kőzet/ talajkörnyezetben

16

17

18 Convergencia mérőszalag

19 GEOVIL KFT. Convergencia mérés automata mérőállomással

20 GEOVIL KFT. Convergencia mérés eszközei

21

22 Convergencia mérőpontok

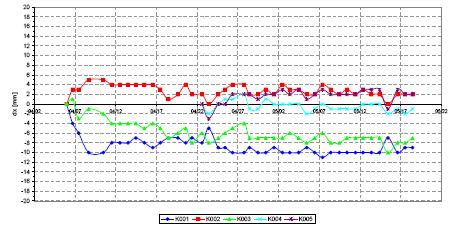

23 GEOVIL KFT. Convergencia mérések időben és adott szelvényben

24 Convergence measurement curve

25 Crack measurement on tunnel lining

26 2. Monitoring az alagútban Convergencia mérés az alagútban Elmozdulások az alagút környezetében ( kőzetben és talajban, biztosításban) Feszültség és alakváltozás a biztosításban és a kőzet/ talajkörnyezetben

27 Elmozdulás és feszültségmérés az alagút biztosításában és a kőzet/ talajkörnyezetben

28 GEOVIL KFT. Extensometer

29 GEOVIL KFT. Reverse head extensometer Duna alatt Fővám tér állomás

30 Reverse Head extensométer alkalmazása Injected anchor Borehole Cable outgoing and tube Tunnel face Head of extensometer -data colector GEOVIL KFT.

31 Reverse head extensometer arrangement Direction of tunnel construction GEOVIL KFT.

32 3. Monitoring az alagútban Convergencia mérés az alagútban Elmozdulások az alagút környezetében ( kőzetben és talajban, biztosításban) Feszültség és alakváltozás a biztosításban és a kőzet/ talajkörnyezetben

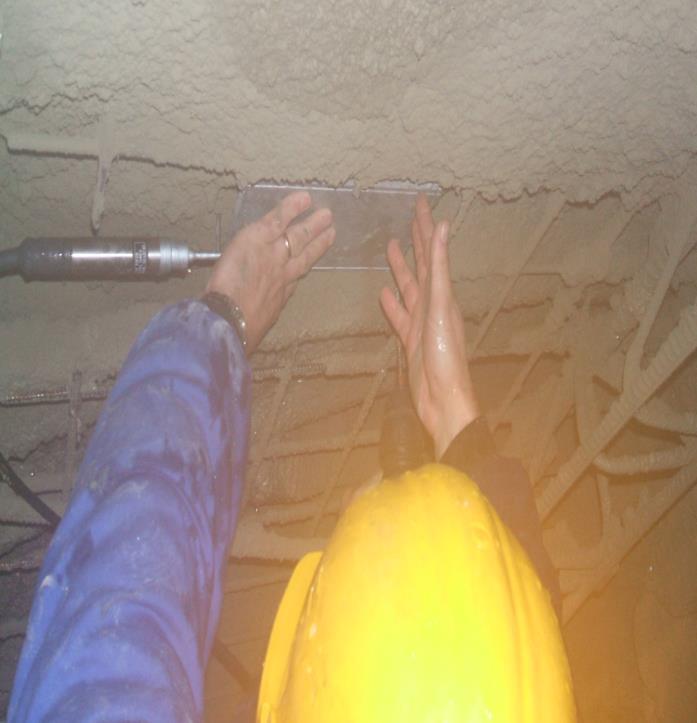

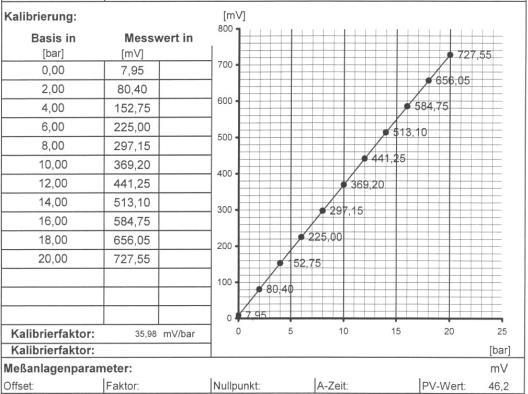

33 GEOVIL KFT. Pressure cells ( radial and tangential ) installation

34 4. Monitoring az alagút tágabb Felszín süllyedés környeztében Elmozdulások az alagút tágabb környezetében Feszültségváltozás az alagút környezetében

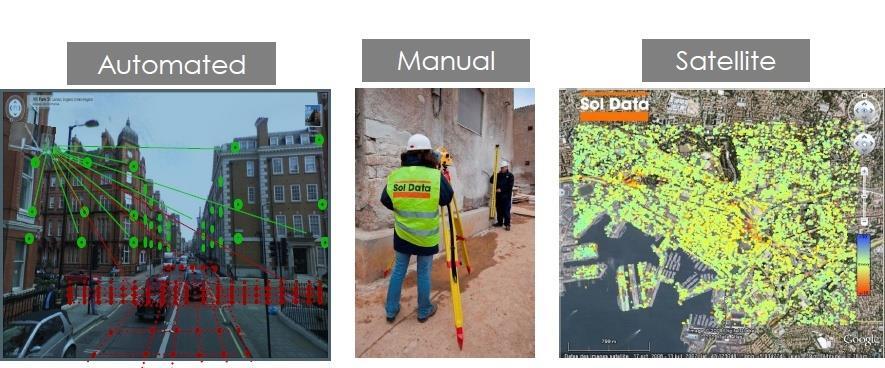

35 4. Monitoring az alagút tágabb környeztében Felszín süllyedés Elmozdulások az alagút tágabb környezetében Feszültségváltozás az alagút környezetében

36

37

38

39 GEOVIL KFT.

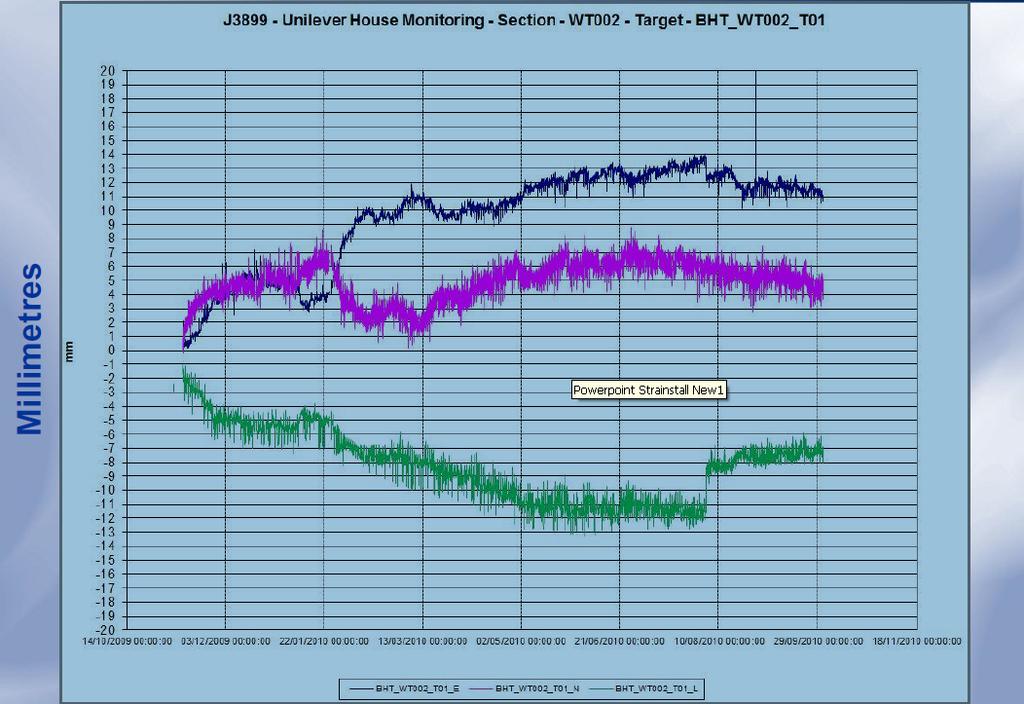

40 Süllyedési adatok a felszínen

41 4. Monitoring az alagút tágabb környeztében Felszín süllyedés Elmozdulások az alagút tágabb környezetében Feszültségváltozás az alagút környezetében

42 Inclinométer vízszintes elmozdulások mérésére Extensometer a függőleges e elmozdulások mérésére Piezometersek a pórusvíznyomás mérésére

43 GEOVIL KFT. Inclinometer

44 Inclinometer installation at slurry trench excavation. Inclinometers are installed in the structure. GEOVIL KFT.

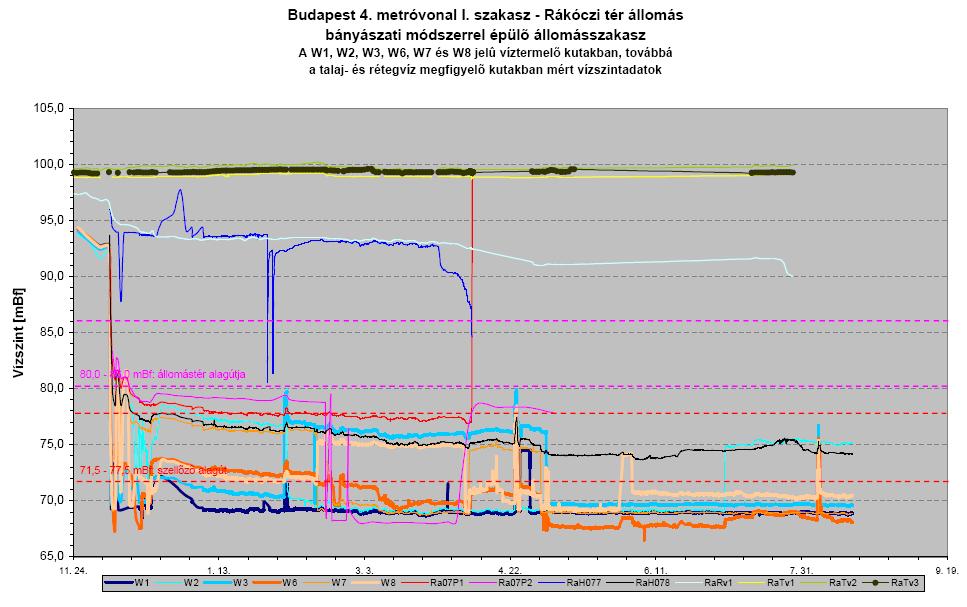

45 GEOVIL KFT. Piezometer ( pore pressure and water level measurement)

46 5. Monitoring az alagút tágabb környeztében Felszín süllyedés Elmozdulások az alagút tágabb környezetében Feszültségváltozás az alagút környezetében

47 GEOVIL KFT. Borehole pressure cells)

48 SMS- Stress Monitoring Station s readings Budapest 4. metroline, Bocskai station Bohehole cells 4,5 4 3,5 kőzetnyomás - cellák [bar] 3 2,5 2 1,5 1 0, : : : : : : : : : : :28 1-cella 2-cella 3-cella 4-cella 5-cella GEOVIL KFT.

49 Köszönöm a figyelmet. Dr. Horváth Tibor GEOVIL KFT. GEOVIL Kft. GEOTECHNIKAI IRODA 2000 Szentendre, Ady E. u. 44/b geovil@geovil.hu
