1 Tárgy: válogatott fejezetek a geotechnika tárgykörébıl Hallgatók: mérnök Geotechnikai projekt management - alagutas projektek november 26. csütörtök 8:00-10:20

2 A XX. század hozadéka az alagútépítésben

3 Az alagútépítés technológiai forradalma ( )

4 Alagútépítı pajzsok fejtırendszere

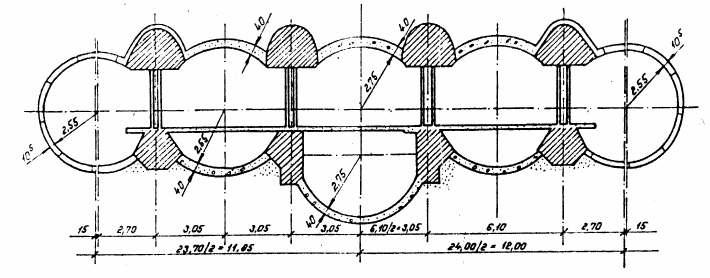

5 Elıször vonalalagút, aztán állomásépítés

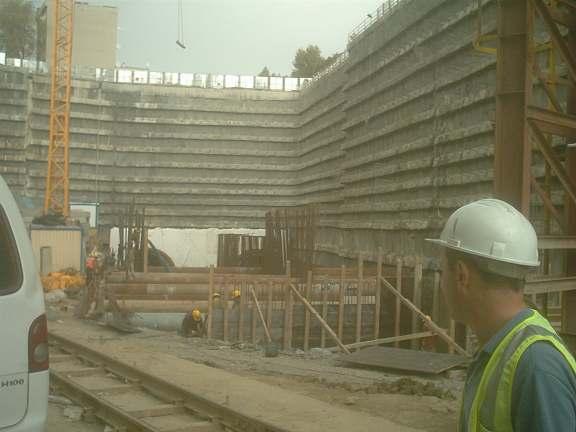

6 A pajzs állomási munkagödörbe érkezik

7 Cölöpfalak közé érkezik a pajzs

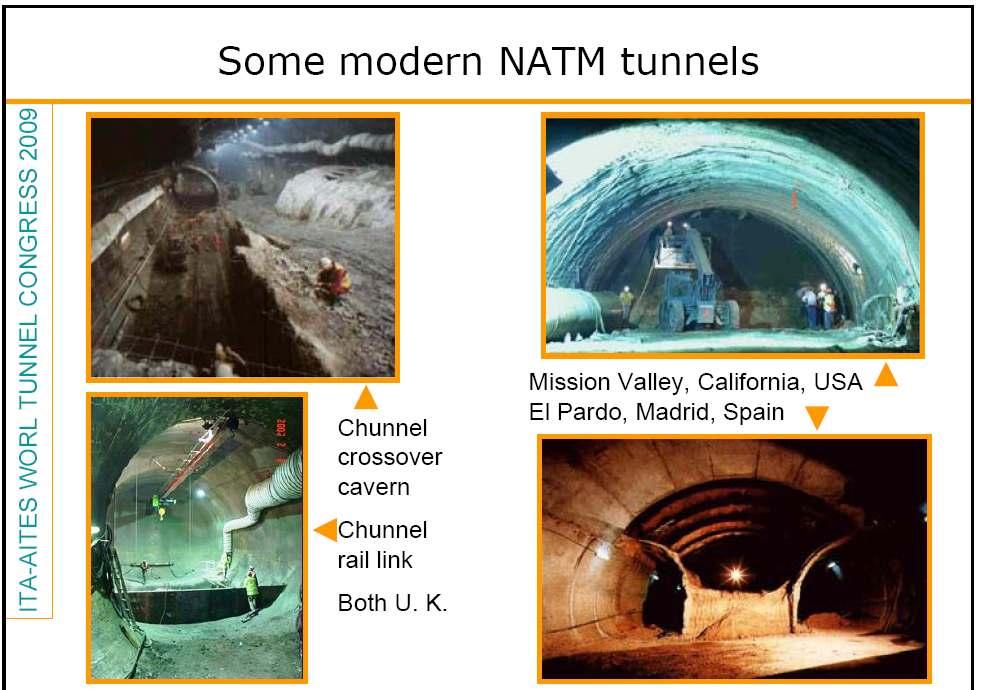

8 Szép modern lıttbetonos alagutak

9 Elıkészítés és kockázat idıben és pénzben Az elıkészítés alapossága a tervezésre fordított idı és költség árán egyre kevesebb tisztázatlan kérdést hagy Az építtetıi elıkészítés részletessége A vállalkozói kockázatvállalás és ár A vállalkozó a tisztázatlan részletekben rejlı kockázatát a vállalási ár növelésével ellensúlyozza Csak a kölcsönt adó (bank) nem kockáztat

10 A tervezés fokozatossága Tervezési lépcsı elıtanulmányok koncepcionális tervezés (üzem) koncepcionális tervezés (létesítmény) vázlatterv Dokumentációs eredménye tanulmányterv Jellege kötelezı kisebb létesít- ménynél egy mőveletbe rendszerterv engedélyezési terv megvalósítási tervezés tenderterv kivitelezési terv összevonható kötelezı építési felmérés megvalósulási terv kötelezı

11 A geotechnikai tervezés sajátosságai A kellıen meg nem ismerhetı építési közeg Az építés során szoros összefüggések Nagyérték építıgépek METRÓ esetében Költséges üzemi technológia Fokozott üzem- és életbiztonsági követelmény

12 A feladat megközelítése az építész: Skóciában feketék az állatok! a mérnök: Skóciában a birkák feketék! a fizikus: Skóciában legalább egy fekete birka van; matematikusé a döntı szó: Skóciában legalább egy birkának fekete az egyik oldala!

13 A projekt megvalósítás lehetıségei B - O - T (Build - Operate - Transfer) megvalósít - üzemeltet - átad megvalósítás = (tervez, épít, felszerel) Turnkey kulcsrakészen, üzemelıkészítéssel Design and Build vázlat- és kiviteli tervezéssel megépít Design - Bid - Build = Partial Design Build vázlattervek alapján vállalkozik tervezésre építésre és szerelésre Építési, szerelési szerzıdések sora

14 A geotechnikai költségek MEGTÉRÜLNEK 23 talajban épült alagút építés adatai alapján Az altalaj-felderítés a tényleges építési költség %-a közötti (átlag 1.4 %) A szerzıdéses összeghez képest a tényköltség nıtt, ha a geotechnika < 1.0 % nem nıtt, ha a geotechnika > 2.3 %

15 Mi a fontos?..az összességében legelınyösebb ajánlat kerül kiválasztásra - részszempontok alapján. 1...díj mértéke (Ft) díj mértéke (Ft) a szakmai ajánlat minıségének színvonala a. tényleges rendelkezésre állás ideje (óra) 5

Hawk's Nest Tunnel, West Virginia (U.S.A.) June 1930 1932 3.8 mile 32-36ft in diameter 250 to 300ft/ week The tunnel was an engineering marvel.

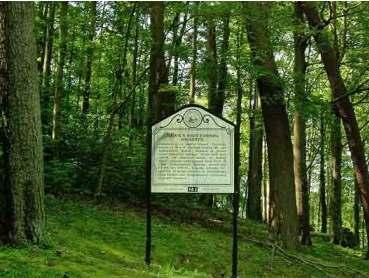

16 Hawk's Nest Tunnel, West Virginia (U.S.A.) June mile 32-36ft in diameter 250 to 300ft/ week The tunnel was an engineering marvel. It diverted water from a river through the Mountain with a drop of 162 feet to provide electricity to the Electro Metallurgical Company, a subsidiary of the Union Carbide Corporation. More than 400 workers (760 is the number you hear) died in the building of the Tunnel; Workers began dying two months after they first entered the tunnel. Many of the 5,000 who worked in the tunnel died from silicosis after they retuned home. "The Town of the Living Dead. A new disease called, "tunnelitis" Szilikózis augusztus

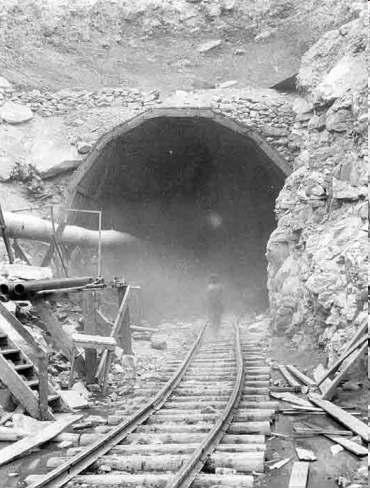

17 Hawk's Nest Tunnel in construction

18 Talajmechanikai hossz-szelvény A tervezett és az építés közben tapasztalt

19 Selatin tunnel

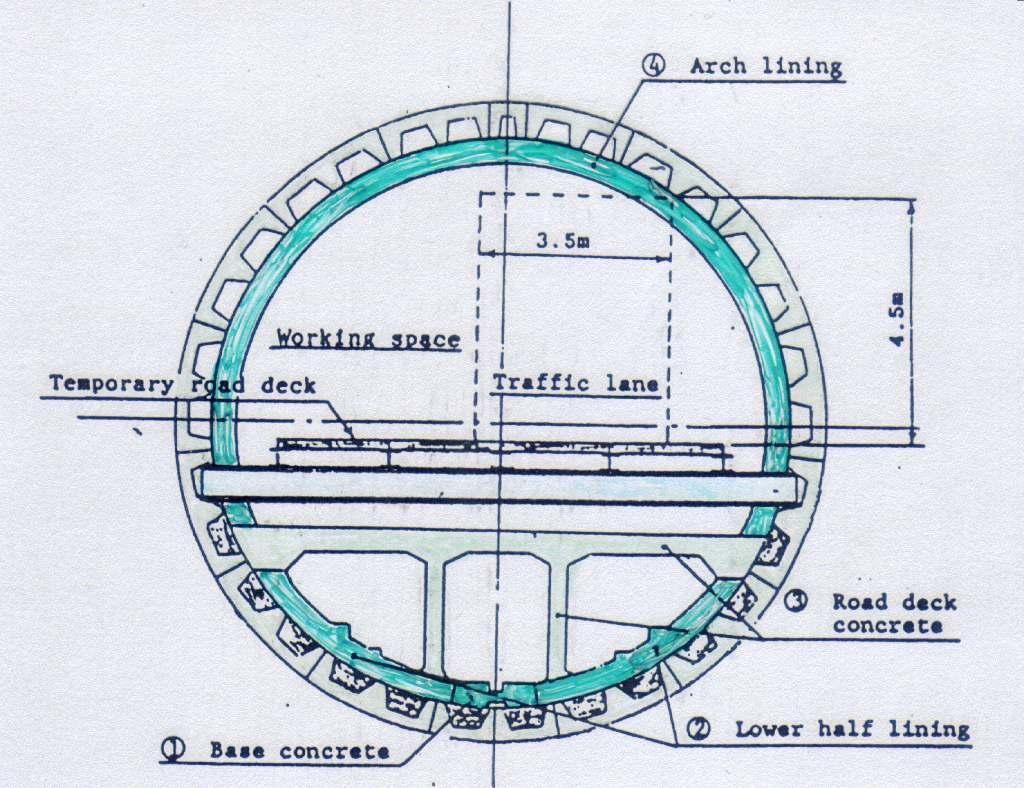

20 Szuez alagút km

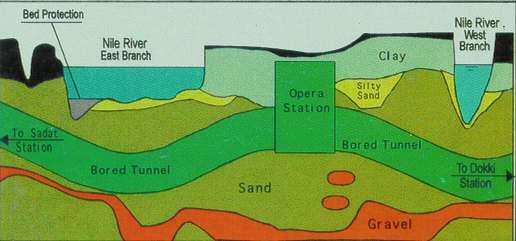

21 Metró alagút a Nilus alatt

22 Kritikus alakváltozások

23 A Heathrow alagút konvergenciája az omlás elıtt

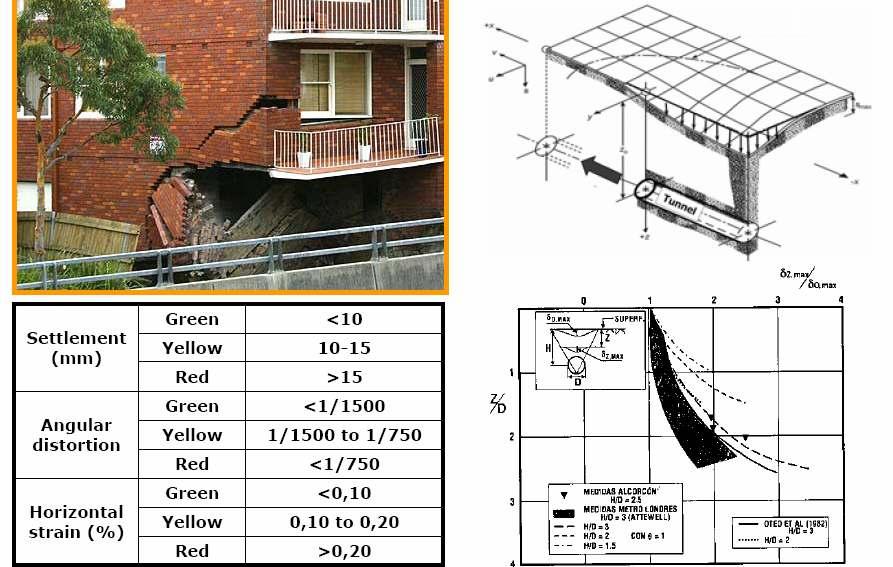

24 Talajmozgás következményei

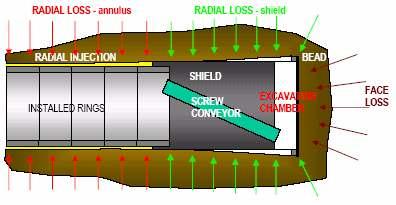

25 Tömegmozgás a pajzsos építésnél

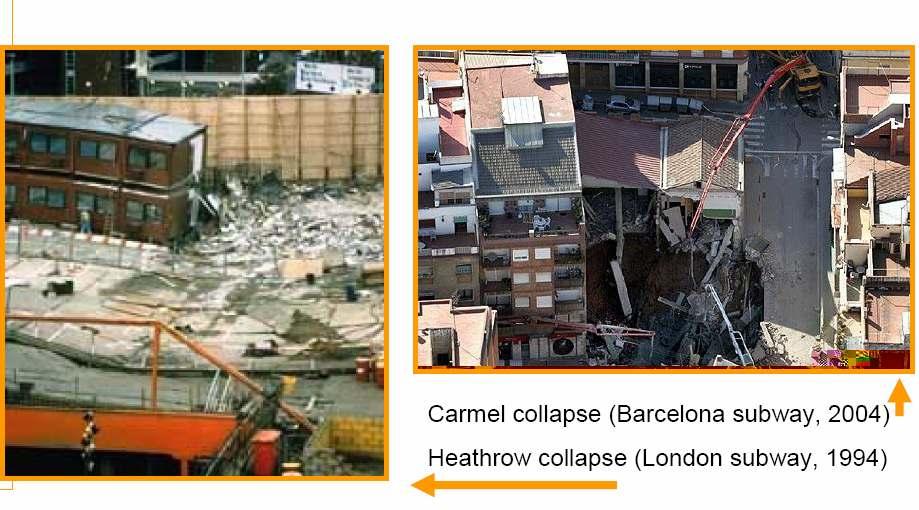

27 Két nevezetes omlás

28 Geotechnikai szerkezettervezési folyamat alagúttervezésnél

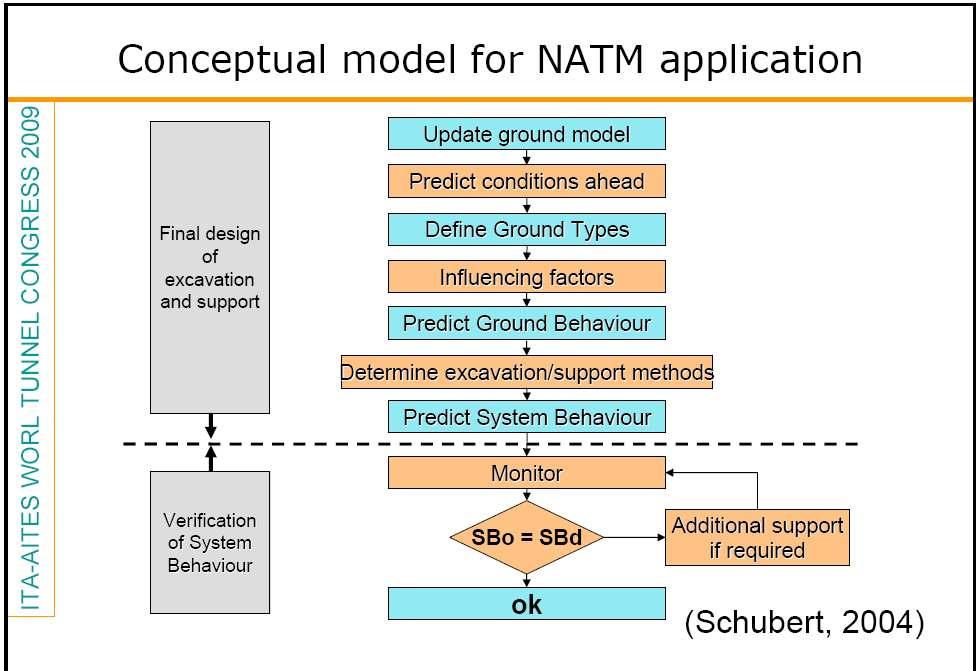

29 Az építtetı feladatai (Schubert, 2004.)

30 Viselkedés Illendı Erkölcsös Becsületes Jogos Törvényes Tisztességes Udvarias Illetlen Erkölcstelen Becstelen Jogtalan Törvénytelen Tisztességtelen Udvariatlan Társadalmi szokás Társadalmi követelmény Az emberi méltóság mértéke Hagyományos korlát Hatalmi rendelkezés, elıírás, szabvány Másokra kiható tett Gesztus mások felé

31 A mérnöki etika Valamennyi szakmai kapcsolatában ırizze meg a legteljesebb függetlenségét. Bízzon meg a más mérnök által végzett szakszerő munkában és ismerje el mások szellemi tulajdonát. Szakmai tevékenységében ne befolyásolják azzal ellentétes érdekek. Legyen tárgyilagos és ragaszkodjék az igazsághoz szakmai közleményeiben, állásfoglalásaiban és igazolások kiadásakor. Szakmai ügyekben mindenkor kifogástalan, elfogulatlan korrekt magatartást tanúsítson. Egy feladatnak több (jó) megoldása is lehet A talaj tulajdonságainak megismerhetısége korlátozott
