1 Biztos pályán a jövőért Új távlatokat nyújtó diagnosztika Béli János MÁV Központi Felépítményvizsgáló Kft XVII. Pályafenntartási konferencia Balatonalmádi szeptember

2 Tartalom Infrastruktúra működtetés Diagnosztikai eszközök Vágánydiagnosztika Síndiagnosztika Híddiagnosztika Szakértői rendszer 2

3 Az infrastruktúra működtetésért felelős szervezet feladata R = Reliability MEGBÍZHATÓSÁG A = Availability HASZNÁLHATÓSÁG M = Maintainability KARBANTARTHATÓSÁG S = Safety BIZTONSÁG 3

4 A vasúti közlekedés biztonságát és szolgáltatási színvonalát biztosító tevékenység 4

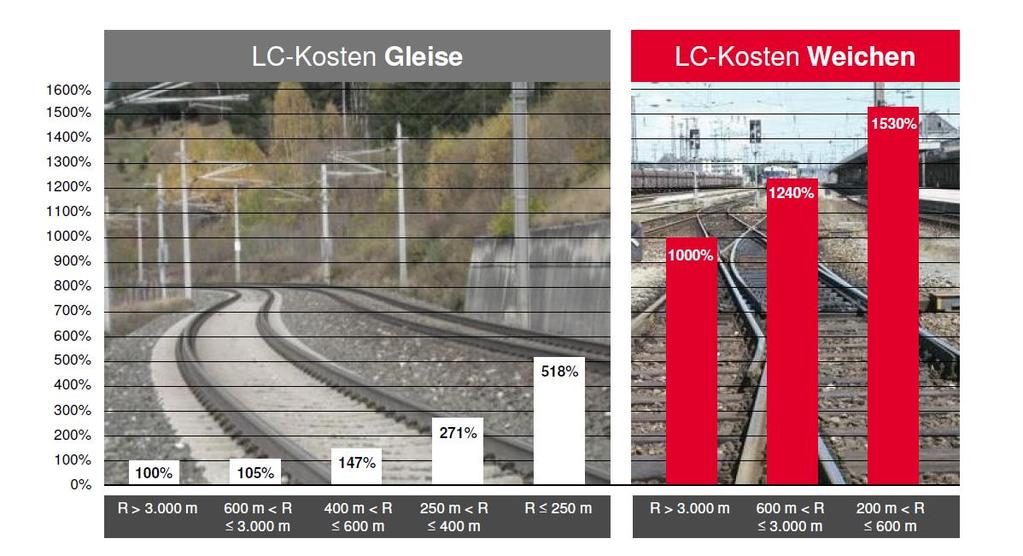

5 ÖBB tapasztalatai alapján az LCC költségek Életciklus költség pálya Életciklus költség kitérő 5

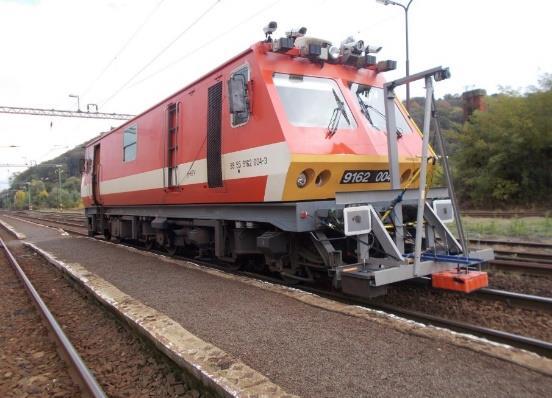

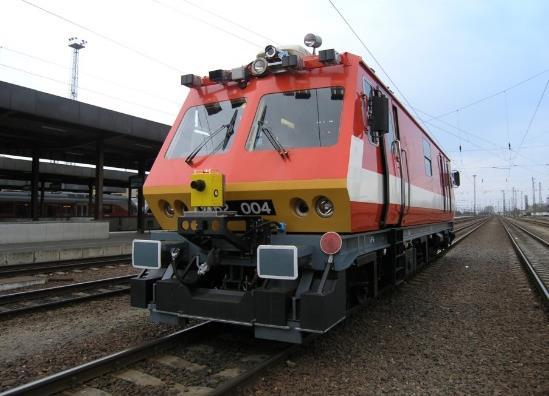

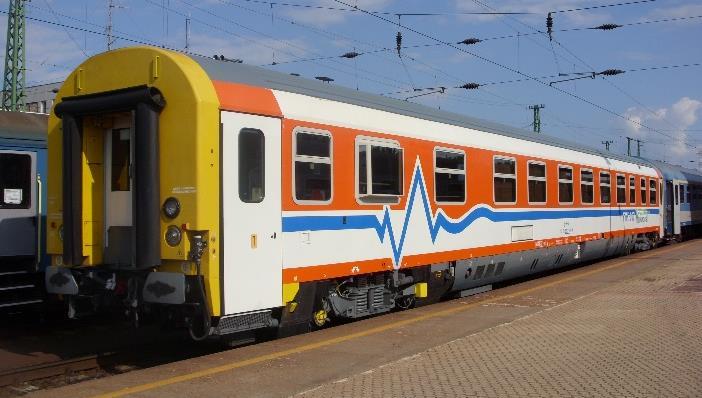

6 Vágánygeometriai mérés FMK-007 FMK-004 Vágánygeometria és Vágánygeometriai mérés járműdinamikai mérés Űrszelvénymérés GSM mérés Videó felvétel a mérésről Georadaros mérés Közös irodai kiértékelő rendszer Alépítmény állapotának elemzése a süppedés szórás változás alapján 6

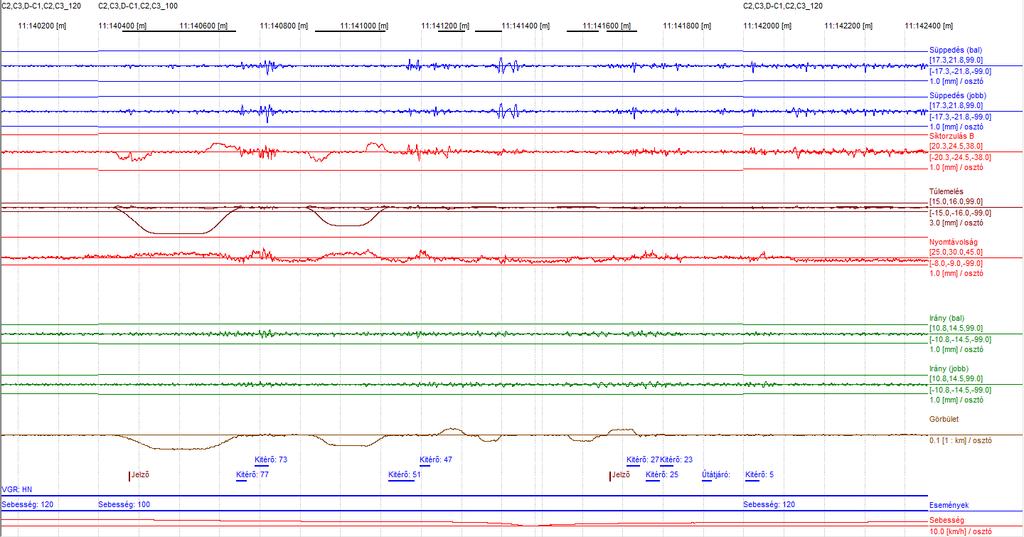

7 Vágánymérési grafikon 7

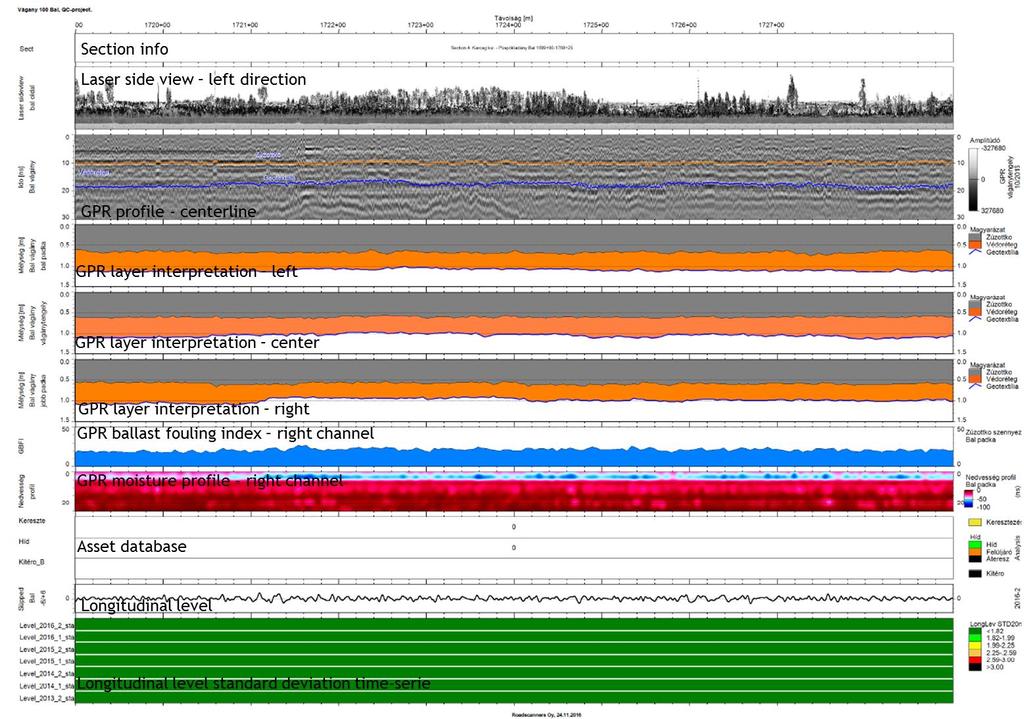

8 Georadaros vizsgálat eredménye Hely azonosítás Lézer keresztmetszet nézet, jobb oldal Georadar eredmény középen Réteg szerkezet bal oldalon Réteg szerkezet Középen oldalon Réteg szerkezet jobb oldalon Ágyazat szennyezettségi indexe Georadar nedvesség jobb oldal Mika Silvast RoadScanner 8

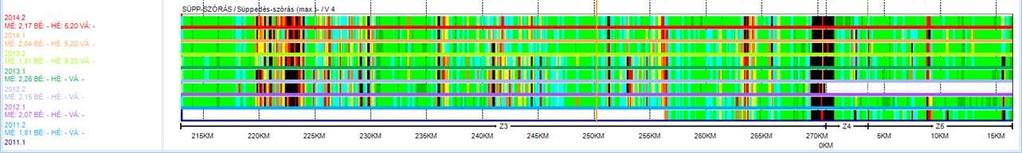

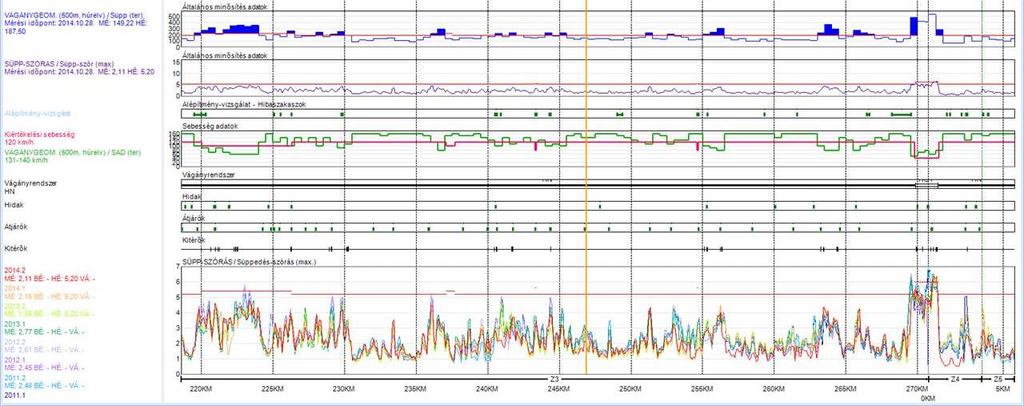

9 PÁTER szakértői rendszerben (Pályafenntartási Tervező és döntéssegítő Rendszer) Süppedés mérőszám Süppedés mozgó-szórás Max. (egy időszak) Pályafelügyelet Sebesség Süppedés mozgó-szórás Max. (több időszak) Süppedés mozgó-szórás Max. (több időszak)/ színskálás megjelenítés 9

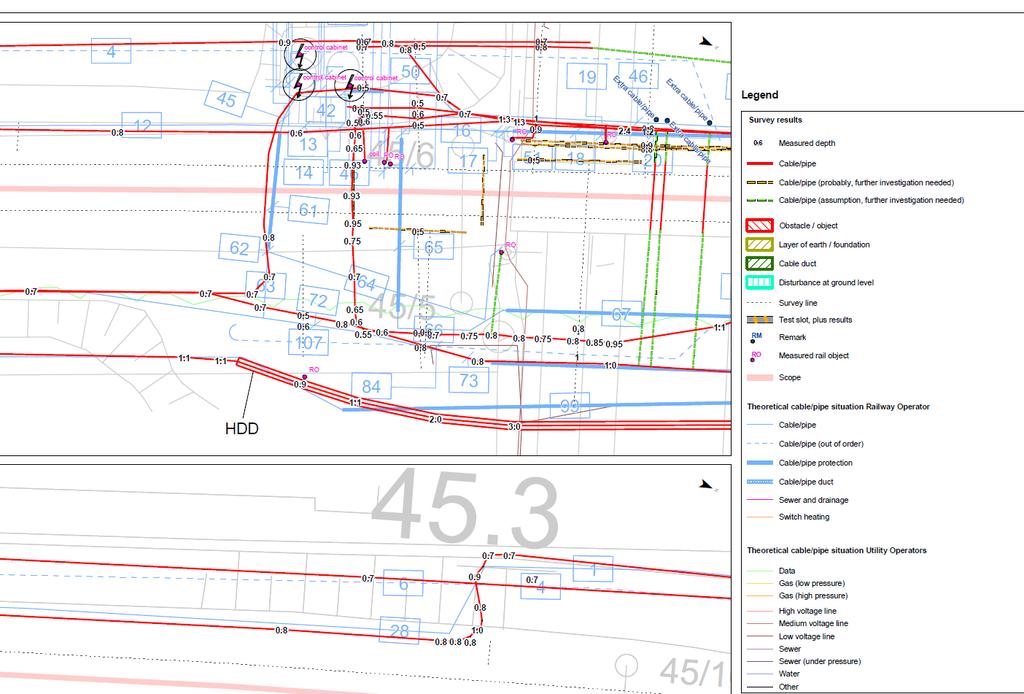

10 Földalatti vezetékek feltárása 10

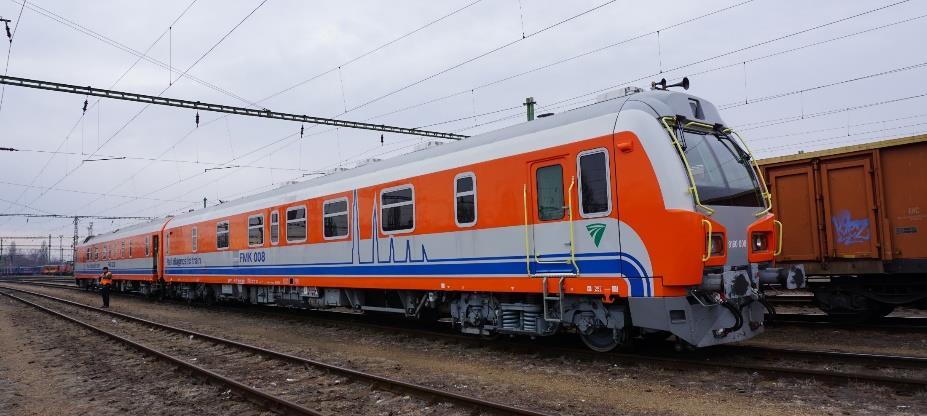

11 Síndiagnosztikai vizsgálatok SDS síndiagnosztikai mérővonat FMK-008 síndiagnosztikai mérővonat Ultrahangos vizsgálat Sínprofilmérés Hullámos sínkopás mérés Örvényáramos mérés Ultrahangos vizsgálat Sínprofilmérés Hullámos sínkopás mérés Örvényáramos mérés Videó kép a sín felületéről 11

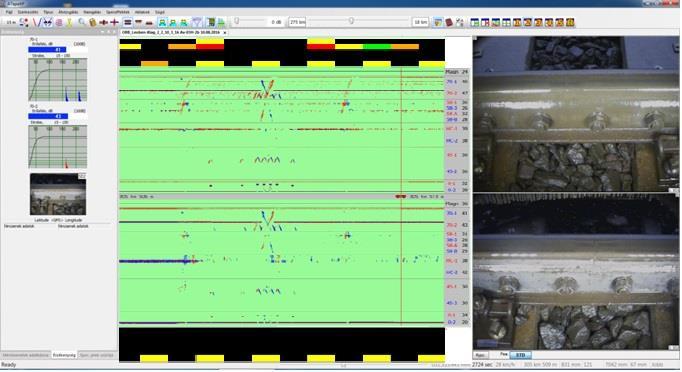

12 Komplex kiértékelési rendszer 12

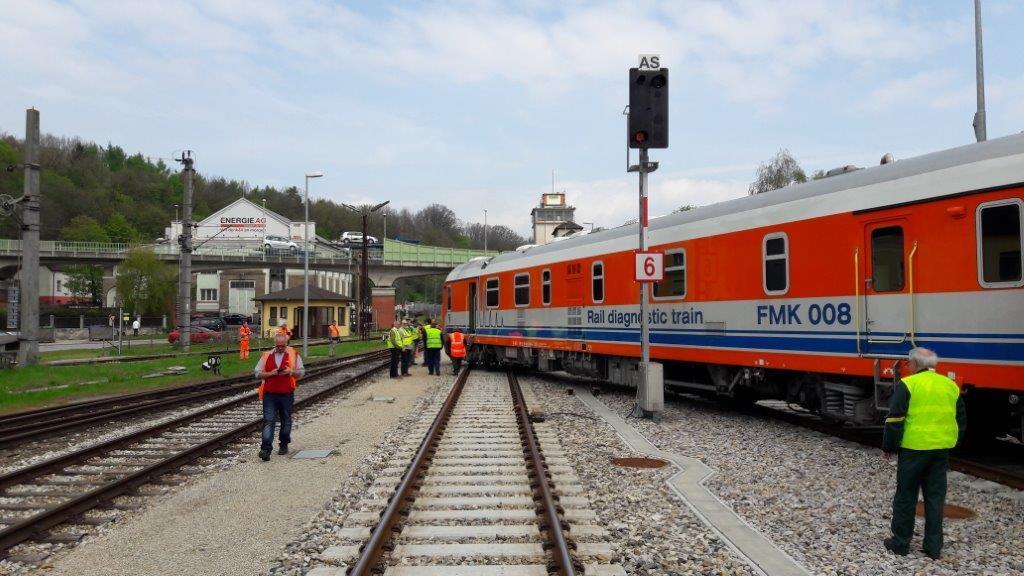

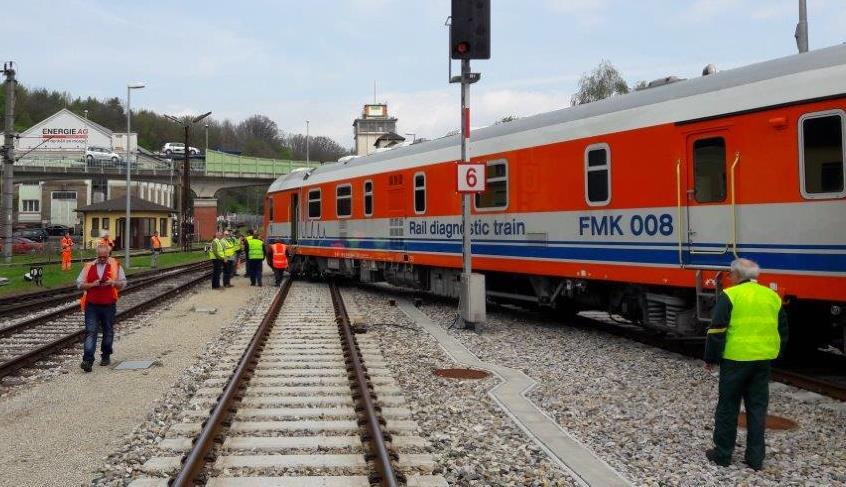

13 2017 Nagypéntek 13

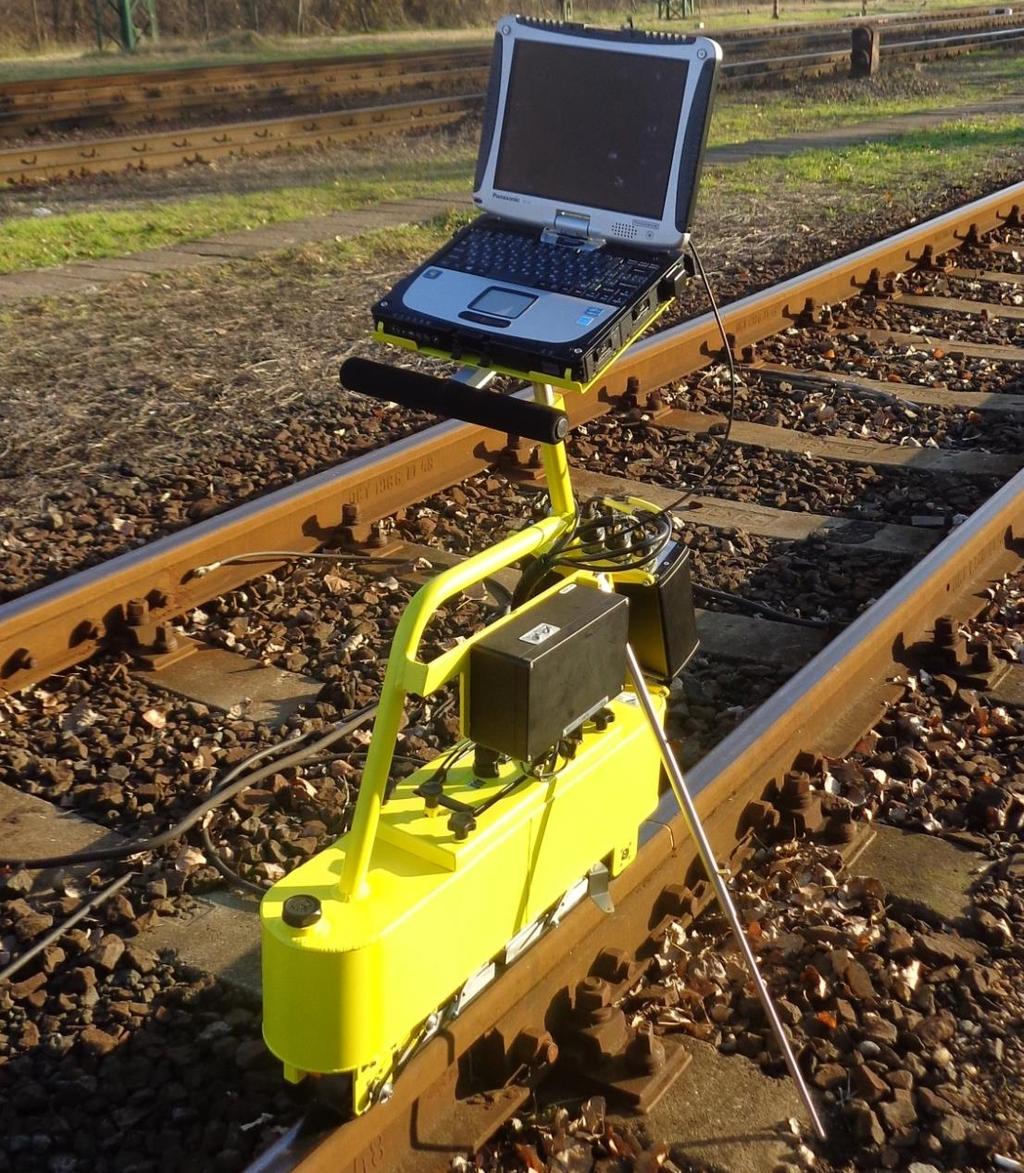

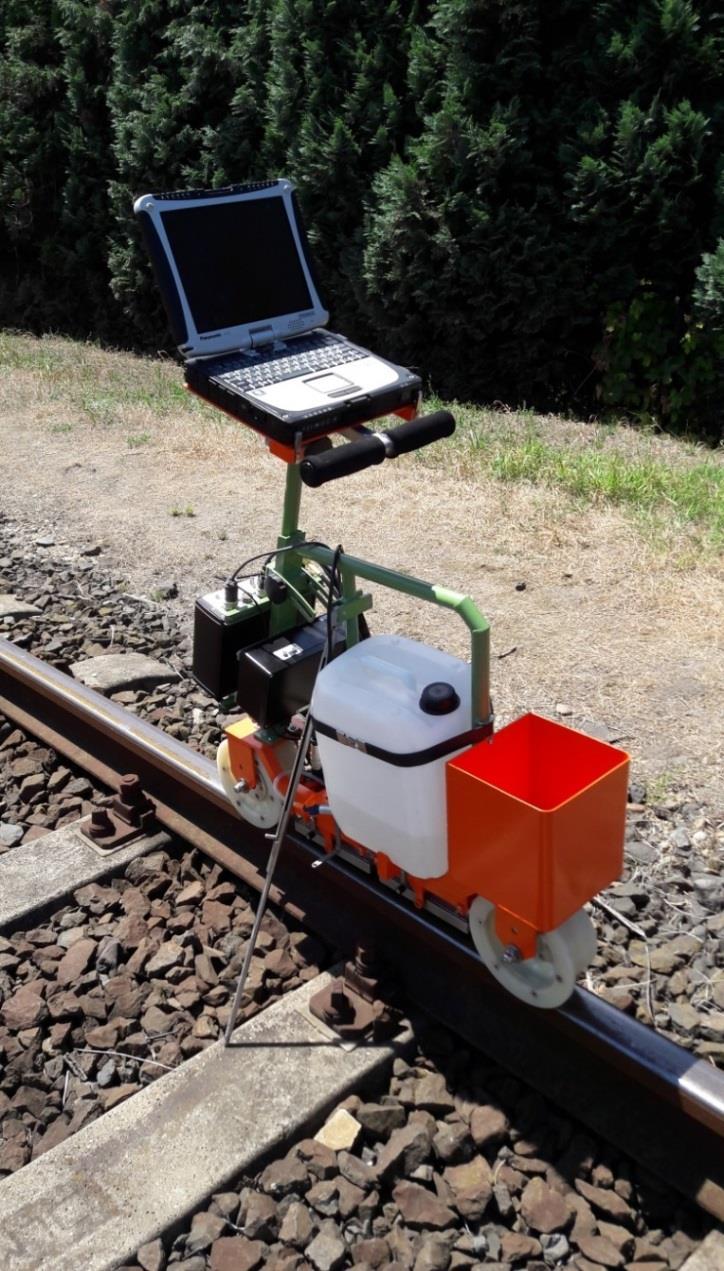

14 Kézi Ultrahangos vizsgálat USK-004 USK

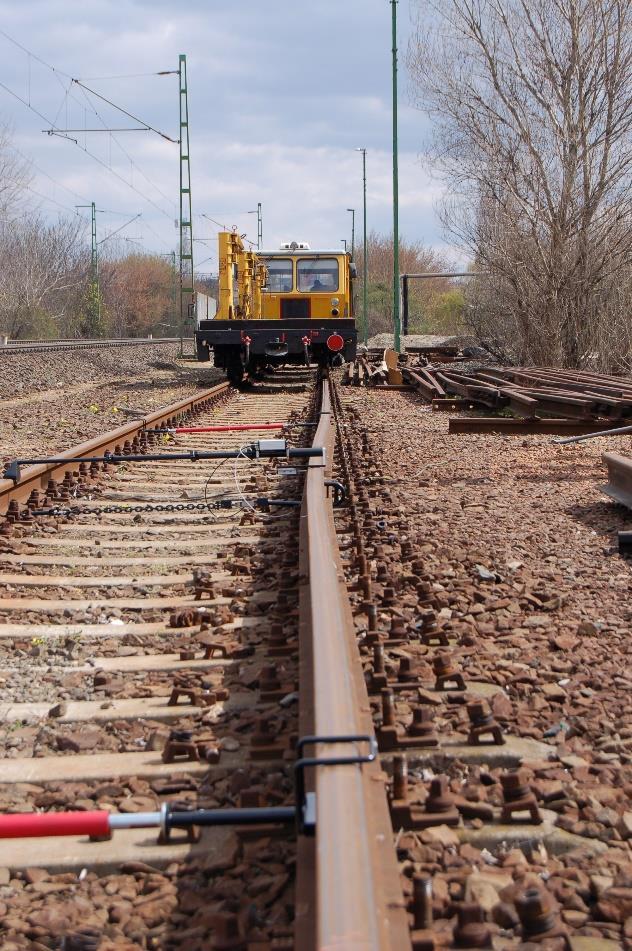

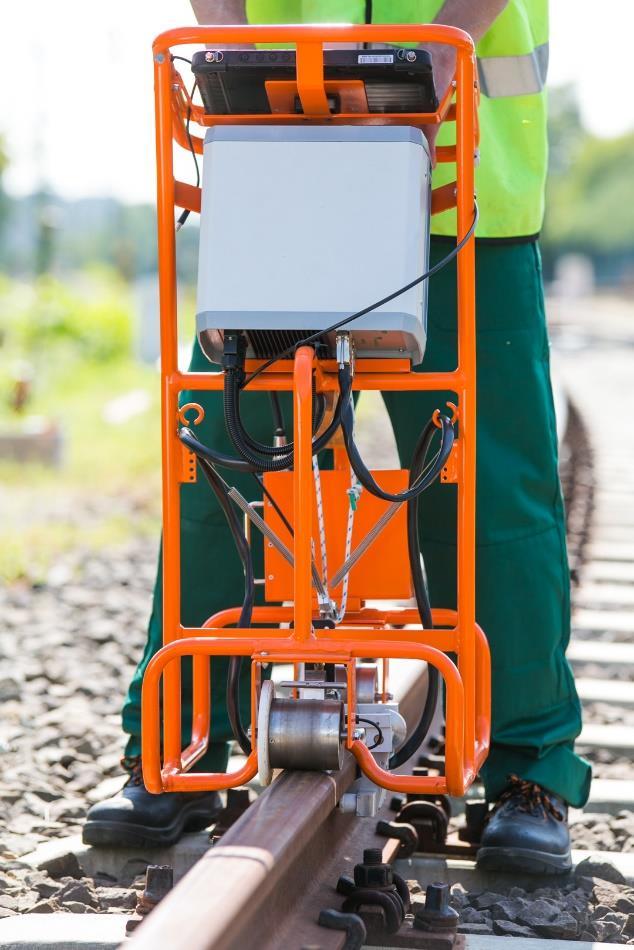

15 Síndiagnosztika semlegeshőmérséklet mérés SidePull Oldalhúzó RailScan 15

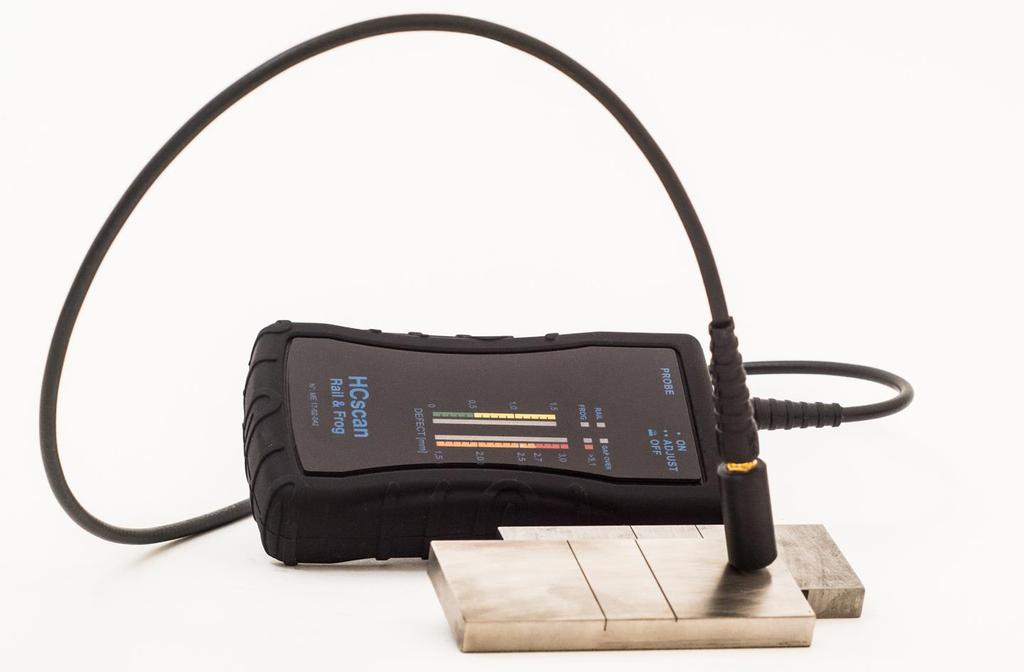

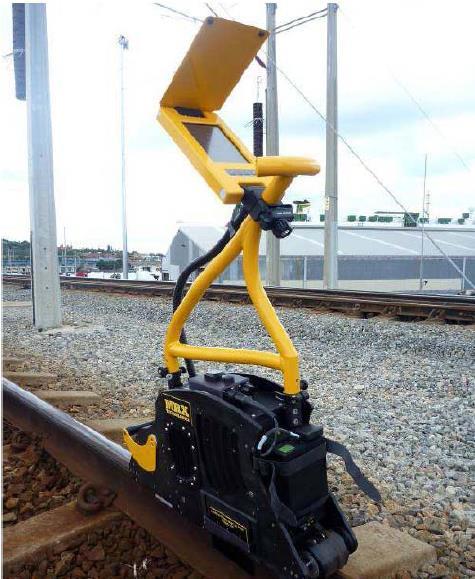

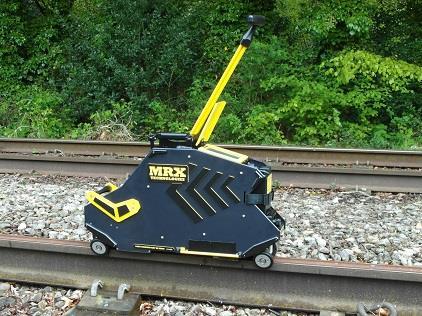

16 Síndiagnosztika HCScan mérés 16

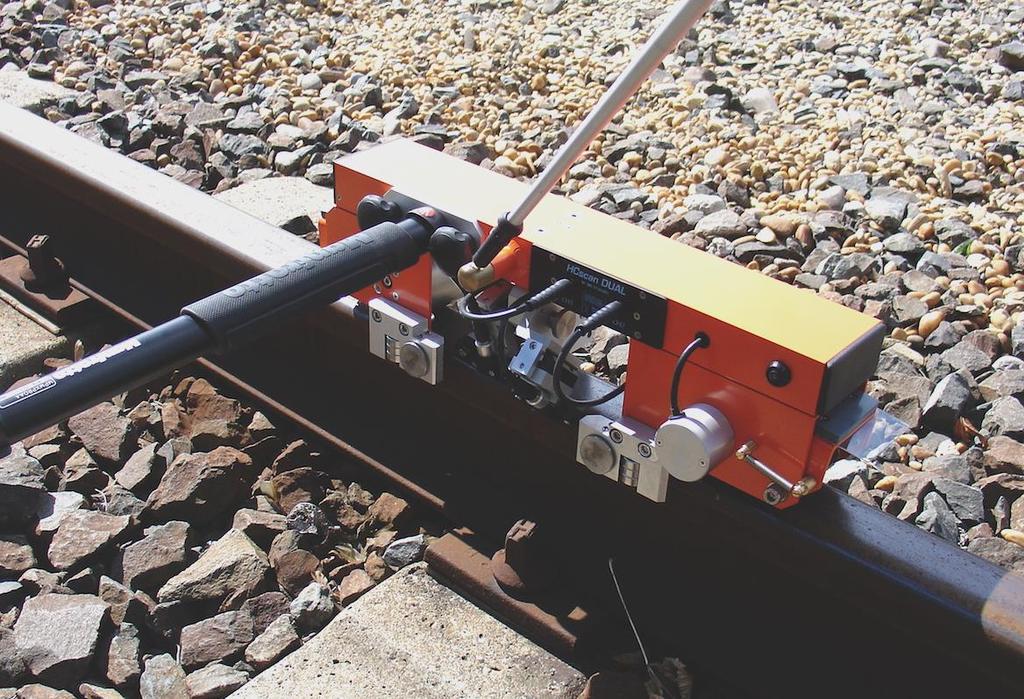

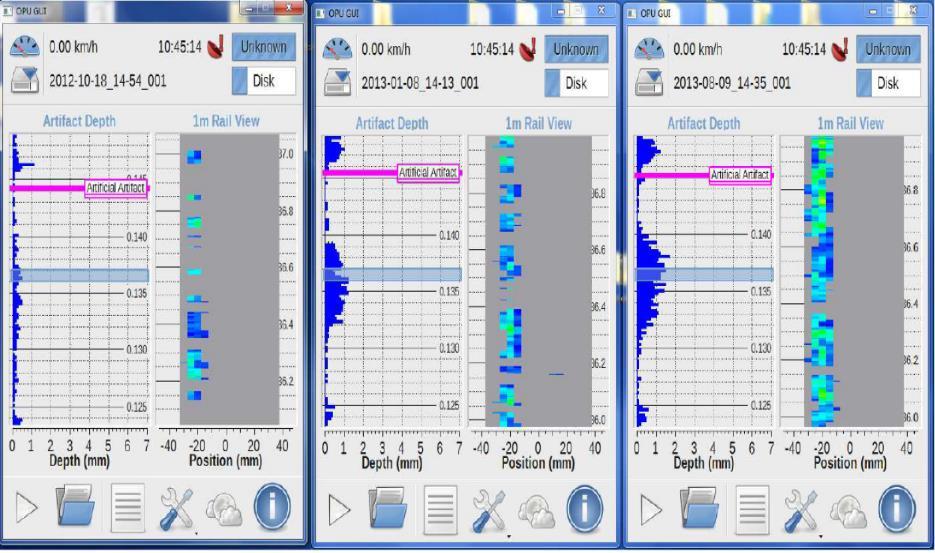

17 Síndiagnosztika HCSCAN dual 17

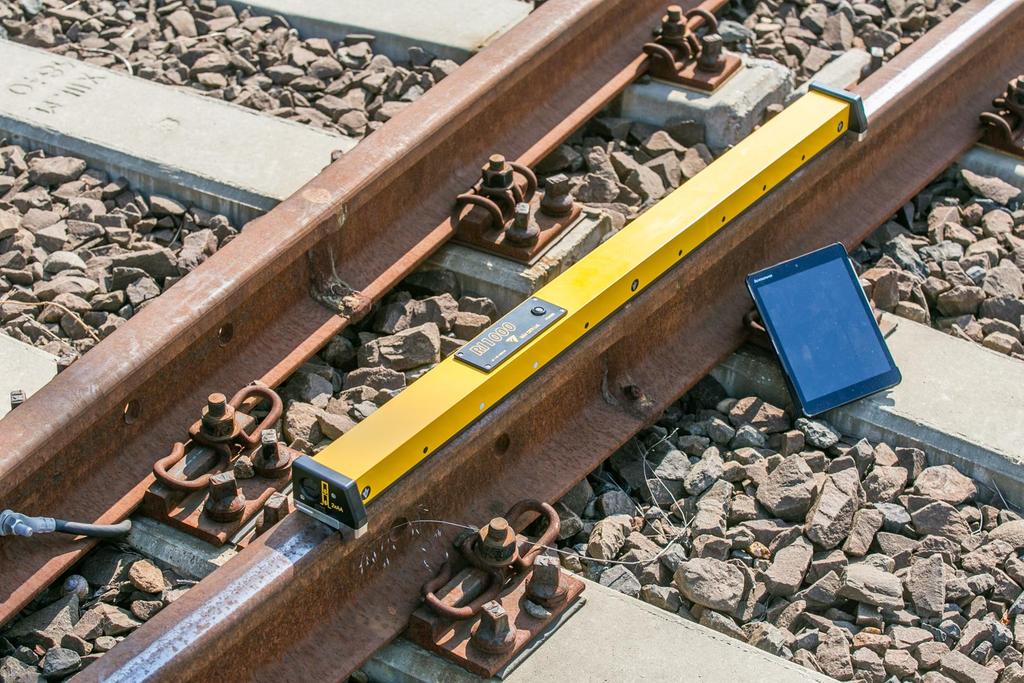

18 Egyenességmérő 18

19 Mágneses vizsgáló készülék 19

20 Monitoring rendszerek alkalmazása a hídfelügyelet során Tengelyterhelés mérő Hőmérsékletmérők (levegő, szerkezet, sín) Elmozdulás mérők saru hosszirányú elmozdulás főtartó lehajlás hossztartó megszakítás függőleges, vízszintes mozgás Hossztartó szerkezetintegritás vizsgálat repedéscsúcsoknál nyúlásmérő bélyegek akusztikus emissziós mérés Anyagfáradásra jellemző tulajdonság változásmérés 20

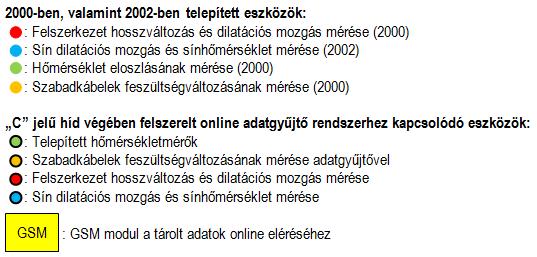

21 Völgyhídon lévő monitoring rendszerek Siófok, június

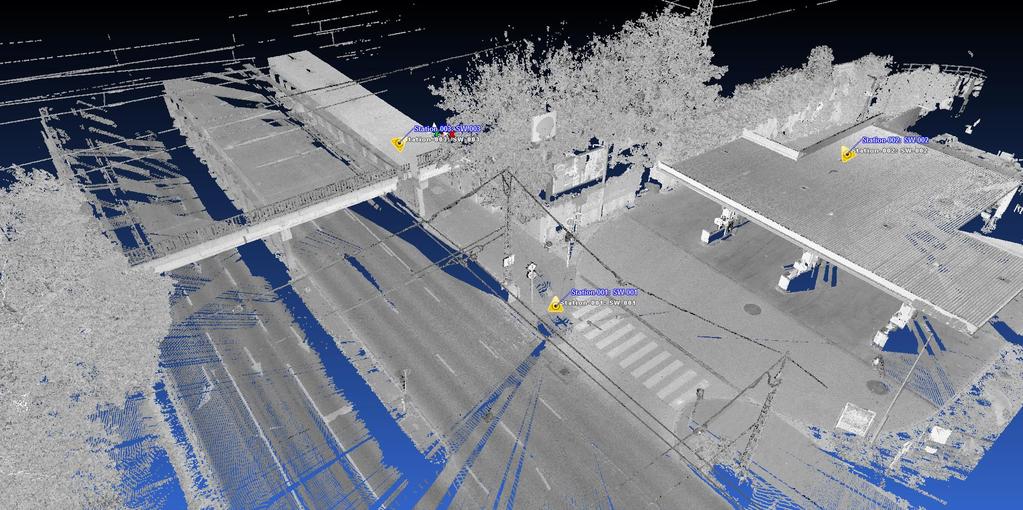

22 Mérnöki létesítmények vizsgálata 22

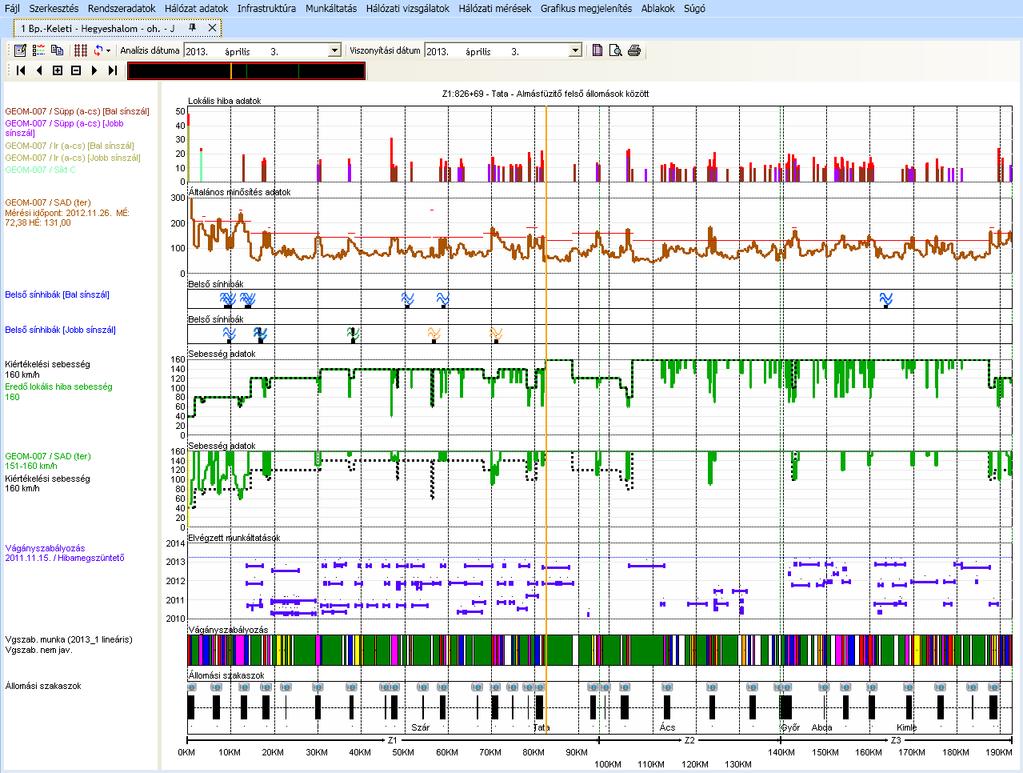

23 Vágánygeometria lokális hibák Vágánygeometria minösítőszám Ultrahangos sínhibák Egyes diagnosztikai sebesség Javasolt sebesség Korábbi munkáltatások Javasolt munka 23

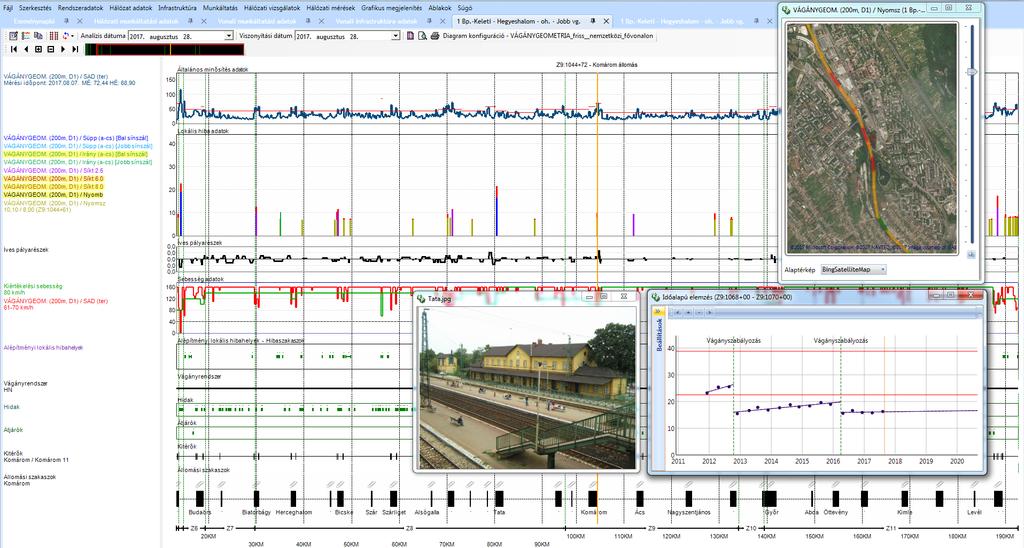

24 PÁTER szakérői rendszer tovább fejlesztése 24

25 Összefoglaló Megbízható és szélesebb körű diagnosztika, Diagnosztikai adatok, állapotváltozási folyamatokon alapuló tervezési rendszer Elvégzett munkáltatás minőségének ellenőrzése LCC költségek figyelembevétele az infrastruktúra üzemeltetésnél 25

26 Köszönöm a megtisztelő figyelmet! 26
