1 Végsı falazat elkészítése kétrétegő falazat kialakítása 1 Kızet 2 Lövelltbeton 3 Szigetelést védıréteg (filc) 4 Mőanyag fólia 5 Rögzítés 6 Belsı falazat

2 Víztelenítés, vízszigetelı rendszerek

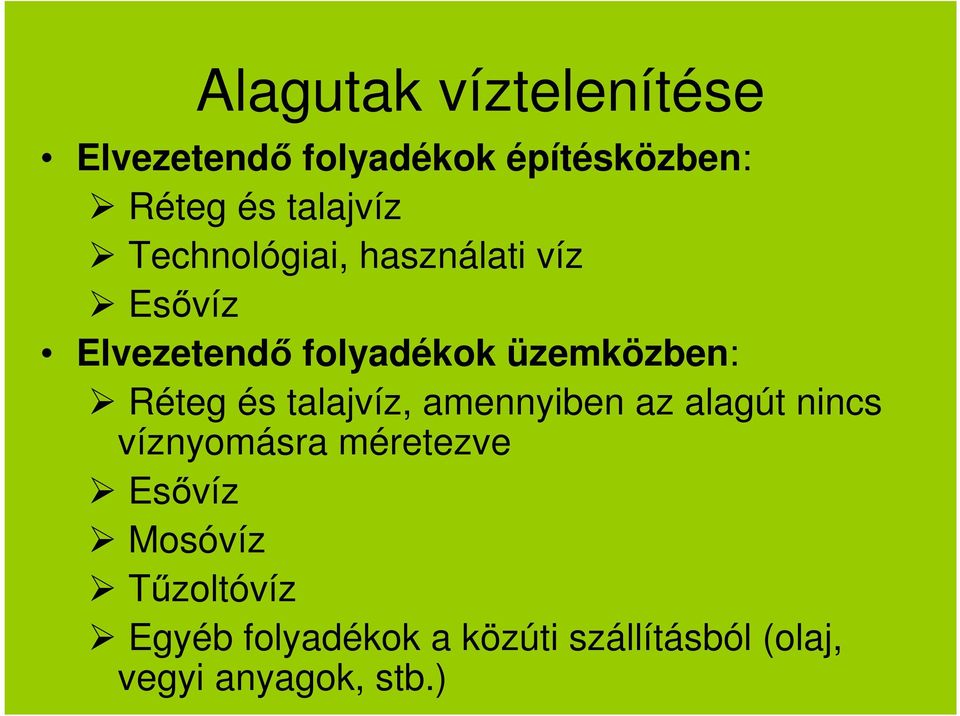

3 Alagutak víztelenítése Elvezetendı folyadékok építésközben: Réteg és talajvíz Technológiai, használati víz Esıvíz Elvezetendı folyadékok üzemközben: Réteg és talajvíz, amennyiben az alagút nincs víznyomásra méretezve Esıvíz Mosóvíz Tőzoltóvíz Egyéb folyadékok a közúti szállításból (olaj, vegyi anyagok, stb.)

és talajvíz, amennyiben az alagút nincs víznyomásra méretezve Esıvíz Mosóvíz

4 Megengedett vízmennyiség Építés közben: Nyíltvíztartás (0,5 m 3 /m-ig) Fúrópajzs (2-2,5 m 3 /m-ig) Levegı túlnyomás Vízbetörés veszélye: Vízvezetı réteg váratlan elérése Különösen aknából induló alagutaknál Kiinjektálni Cementhabarcs Vízüveg PURhab Környezeti veszélyek

veszélye: Vízvezetı réteg váratlan elérése Különösen aknából induló

5 Drénezés vagy szigetelés Szigetelés 60 m vízoszlopmagasságig Drénezésnél is vízzáró a fal Elvezetés hosszirányban, alagúton belül Környezet zavarása

6 Drénezés Véletlenszerő szivárgás Felületi szivárgók Nemezelt geotextília Geokompozit Transzverzális hornyok Talpszivárgó Problémák Eltömıdés Helyi szivárgások, repedések Porózus beton (e > 15 %)

7 Alagút víztelenítési rendszere: Drénrendszer a réteg- és talajvíz összegyőjtésére Hosszirányú víztelenítı rendszer az üzemi vizek kezelésére Drénrendszer kialakítása: Dréncsı (min átmérı mm, PVC, HD-PE, PP anyagból, perforáció mérete 5-6 mm) Dréntest (egyszemcséjő beton, CEM III 100 kg/m3) Felületi szivárgó (2 mm geotextilia) Tisztító aknák m-ként Ellenboltozat esetén a mélyponton dréncsövet kell végig vezetni Hosszirányú víztelenítı rendszer kialakítása: Az üzemi vizeket a kocsi pálya szélén elhelyezet folyókával kell összegyőjteni. A folyókában lévı folyadékot 50 m szifonon keresztül a hosszanti győjtıvezetékbe kell vezetni. Folyókát 50m-ként meg kell szakítani, min. hosszesése 0,5%. Győjtıvezeték min átm. 300 mm, hosszesése 0,5%. Győjtıvezeték aknáinak fedlapját felszakítás ellen rögzíteni kell.

dréncsövet kell végig vezetni Hosszirányú víztelenítı rendszer kialakítása: Az üzemi vizeket a kocsi pálya szélén elhelyezet folyókával kell összegyőjteni.

8 Alagút víztelenítési mintakeresztszelvénye

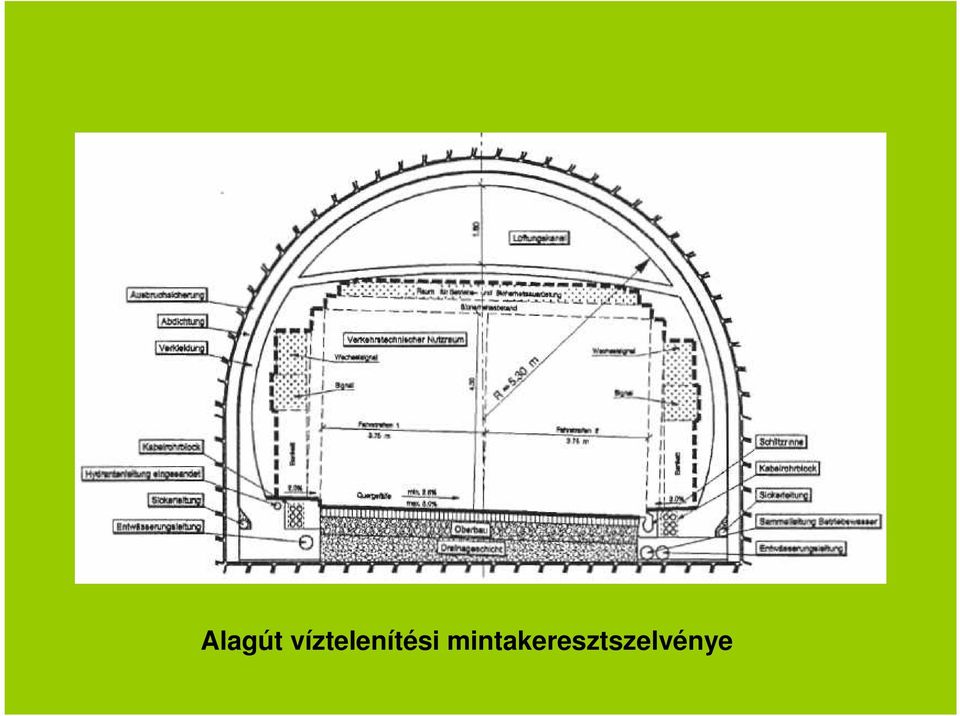

9 Alagút víztelenítési mintakeresztszelvénye

10 Oldalfolyóka kialakítása

11 Oldalfolyóka kialakítása

12 Tisztítóakna metszete

13 PVC fólia lezárása, dréncsı kelhelyezése

14 Alagútkiépítés

18 Szigetelés készítése Szigetelési osztályok: 1. osztály: teljesen vízzáró a falazat belsı oldalán nem lehetnek nedves felületek 2. osztály: vízzáró a falazaton egyedi enyhén nedves foltok megengedett. 3. osztály: részben vízzáró nedves felületek megengedettek, de csöpögés, koncentrált vízfolyás nem lehet. Szigetelés módja: Mőanyag alapú szigetelılemez (PVC fólia) Vízzáró beton

osztály: vízzáró a falazaton egyedi enyhén nedves foltok megengedett. 3.

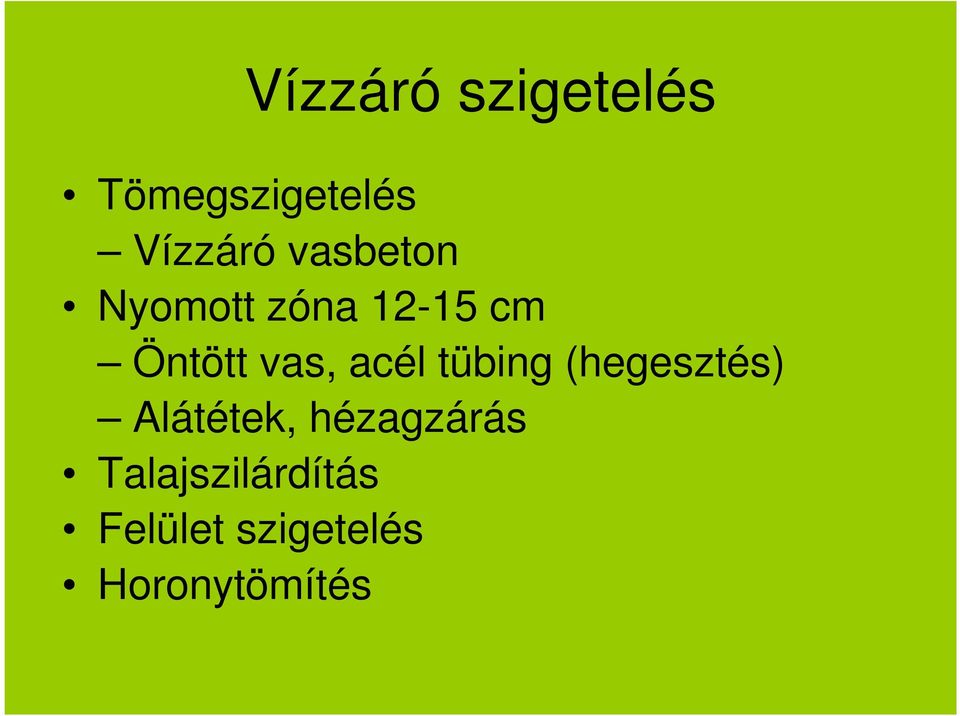

19 Vízzáró szigetelés Tömegszigetelés Vízzáró vasbeton Nyomott zóna cm Öntött vas, acél tübing (hegesztés) Alátétek, hézagzárás Talajszilárdítás Felület szigetelés Horonytömítés

20 Felületszigetelések Torkrét vakolat Acéllemez szigetelés Belsı köpennyel Behorgonyzott Bitumenes (kiszorult) Mőanyag PVC (polivinilklorid) HDPE (nagysőrőségő polietilén) PO (poliolefin, polipropilén) Szórt Cementbázisú Gumibázisú

Mőanyag PVC (polivinilklorid) HDPE (nagysőrőségő

21 Acéllemez szigetelés

24 Szigetelı lemezek

25 Leerısítés

26 Illesztés

27 Hézagzárás, fugaszalagok

28 Tübingek hézagzárása

31 Víztelenítı horony lezárása

32 Mőanyag alapú szigetelılemezzel szemben támasztott követelmények: mechanikai hatásokkal szembeni ellenállóképesség kémiai hatásokkal szembeni ellenállóképesség más építıanyagokkal szembeni ellenállóképesség formálhatósága ellenırizhetısége beágyazható legyen a védırétegek közé (filc) védelem mechanikus ütések ellen szigetelési szakaszokra osztható legyen, az esetleges hibák utólagos javításához. sérülés esetén javítható legyen. egyszerő és hibamentes kivitelezhetıség egyszerő csomóponti megoldások elıregyártási lehetıség egyszerő és stabil rögzíthetıség

33 PVC fólia összehegesztése

34 Hegesztés ellenırzése

36 Szigetelés fugaszalaggal, szigetelési blokkok kialakítása

40 Belsı falazat kialakítása Kétrétegő falazat Egyrétegő falazat

41 Kétrétegő falazat kialakítása min. vastagság 30 cm. Falazat élettartama >60 év Falazat lehet: Vasalt Vasalatlan falazat vízzáró betonból Betonozási blokkok hossza 7,5-12,0 m Egy blokk készülhet egyben, vagy alsó talppal és felsı boltozattal, ahol az alsó talp lehet: sávalap, vagy alsó ellenboltozat

42 A végleges falazat betonjával szembeni követelmények: Beton szilárdsági osztály min. C20/25; C25/30. Tartóssági követelmény, tömörség (XC3, XC4) A portáloktól az elsı 500 m-en fagyállóság (XF3). Közutaknál sóknak közvetlenül kitett beton (XF4). Szigetelés nélküli falazat agresszív talajvíz elleni védelme. Kémia korrózió elleni védelem. Falazattal szembeni egyéb követelmények: Esztétikai követelmény Felületi követelmény (fényvisszaverési szint) Zsugorodási, repedés tágassági követelmény (alacsony kötési hımérséklet, min. cementtartam)

43 Falazatra ható hatások: Állandó hatások: o Önsúly o Kızet és falazat közötti kölcsönhatás o Víznyomásból eredı hatás o Elıfeszítésbıl eredı hatások o Hımérsékleti hatások o Zsugorodásból és kúszásból eredı hatások o A felszínen ható állandó jellegő terhelés o Szomszédos földalatti terekbıl eredı hatások Esetleges hatások o Keresztezı közlekedési vonalakból eredı hatások o Egyéb nem közúti forgalmi terhek ( civil és katonai jármővek) o Alagúton belüli járható állványok terhei o Ütközési teher Rendkívüli hatások o Ideiglenes építési terhek o Nyomó és szívóhatásból eredı hatások o Tőzhatás

44 Betonozás kivitelezése - zsalukocsival: A beton zsaluzat mögött egyenletesen üregmentesen kell elosztani. A zsalukocsi két oldalán párhuzamosan kell a betont betölteni. A betonozást alulról felfelé kell végezni, mindig a legközelebbi betonozó nyíláson keresztül A beton konzisztenciája folyós - terülési érték 50-55cn. A beton max. 1m magasságból ejthetı. A beton max. hımérséklete 20 C. A betont a zsalukocsi oldalára szerelt lapvibrátorokkal tömöríteni kell. Kizsaluzási idı: Beton nyomószilárdsága általánosan legyen nagyobb mint 3-5 N/mm óra után általában kizsaluzható

45 Utókezelés: Utókezelı kocsi alkalmazás Az utókezelés legalább 3 blokkra terjedjen ki. Légzáró és hıszigetelı fóliával kell takarni. A fólia és a betonfelület közötti néhány cm-es távolságot kell tartani, azt temperálni kell. A betonfelületet nedvesen kell tartani. Így a beton gyors kiszáradását és lehőlését akadályozzák meg. Fıte záróinjektálás: A fıte a betonozáskor nem lesz teljesen kitöltve, illetve a kötés során a beton ülepedik. Az így keletkezet üreget cementhabarccsal kitöltik. Az injektálást max. 3 bárral a betonozás után legkorábban 56 nappal végzik.

46 Vasalatlan belsı falazat alkalmazásának feltételei: A beton vízzárása nem követelmény. A keresztmetszet statikailag tisztán nyomot keresztmetszet. A falazatot nincs kitéve fagyasztási, illetve sózási hatásnak. Nincs vagy egyenletes kızetnyomás hat a falazatra. A győrő irányú kúszási feszültségek kialakulását meggátoljuk. A kızet kilúgozódása nem áll fenn. A falazatot nem terheli koncentrált erı. A kızet távlati aszimmetrikus viselkedése üregkörül nem várható. A portál környezete mindig vasalt. Vasalt belsı falazat kialakítása: Minimális vasalásmennyiség minden esetbe beépítendı. Az ellenbolt, talp vasalása az alagút talpra helyezhetı. A felsı boltív vasalása felfüggesztendı, vagy önhordóan kell kialakítani (hegesztett tartóívek). A belsı oldalon a betontakarást sőrőn elhelyezett távtartókkal kell biztosítani. A külsı és belsı falazat közé ajánlatos mindig elválasztó fóliát tenni

47 Vízzáró beton alkalmazása Követelmények: A megengedet repedéstágasság 0,2 mm. A megengedett vízbehatolási mélység <= 3,0 cm Minimális vasalás 0,15% külsı és belsı oldalon, illetve a kereszt- és hosszirányban is. Megemelt vasalási hányad hosszirányban a talp-boltív munkahézag felett 3 m-ig. Alacsony hidratációs hımérsékletet fejlesztı betonkeverék. Vízzáró beton falazat 3 bár víznyomásig alkalmazható (alagúttalpnál mérve) Minimális falvastagság 40 cm. A vízzáró betonhoz csatlakozó felületnek pangó vizektıl és vízfolyásoktól mentesnek kell lenni-e.

48 Vízzáró beton alkalmazása A lövelltbeton és a belsı falazat közé elválasztó réteget kell tenni (fólia, filc). A lövelltbeton felületét megfelelıen kezelni kell. Erısen agresszív vízben nem alkalmazható. Maximális Blokkhossz 10,0m. Blokkfugák zárása belsı elhelyezéső 350 mm széles fugaszalaggal kell. Fugaszalagoknak utólagosan injektálhatóknak kell lenniük, csatlakoztatásuk csak vulkanizálás útján történhet. A munkahézagok 1 mm vastag acéllemezzel kell ellátni.

49 Fugaszalagok elhelyezése, fólia toldása

50 Vasalat készítése

54 Zsalukocsi

70 Egyrétegő falazat kialakítása Alagút falazat, ahol a falazat két építési fázisban épül meg (együttdolgozás biztosított) Kialakítási változatok: 1. réteg: - vasalt lövelltbeton - acélhajszálas lövelltbeton 2. réteg: - vasalt lövelltbeton - acélhajszálas lövelltbeton - monolitbeton (vasalt, vasalatlan, acélhajszálas) Alkalmazás elıfeltétele, hogy réteg, ill. talajvíz nincs jelen. A lövelltbetonnak a tartóssági követelményeket ki kell elégíteni. A vasalást (rácsos ívek és halós vasalás) úgy kell kialakítani, hogy a betonlövésnél üregek ne képzıdjenek. A sőrő vaskiosztást kerülni kell. Repedéstágassági követelményeket ki kell elégíteni. A 2. réteg építésénél a rétegvíz megjelenését ki kell zárni (betonminıség, tömörség).

71 Egyrétegő falazat kialakítása vízzáró betonból

72 Egyrétegő falazat kialakítása acélhajszálas betonból
