Előkészítő munkák (bontás és irtás) Tereprendezés és földmunkák

Átírás

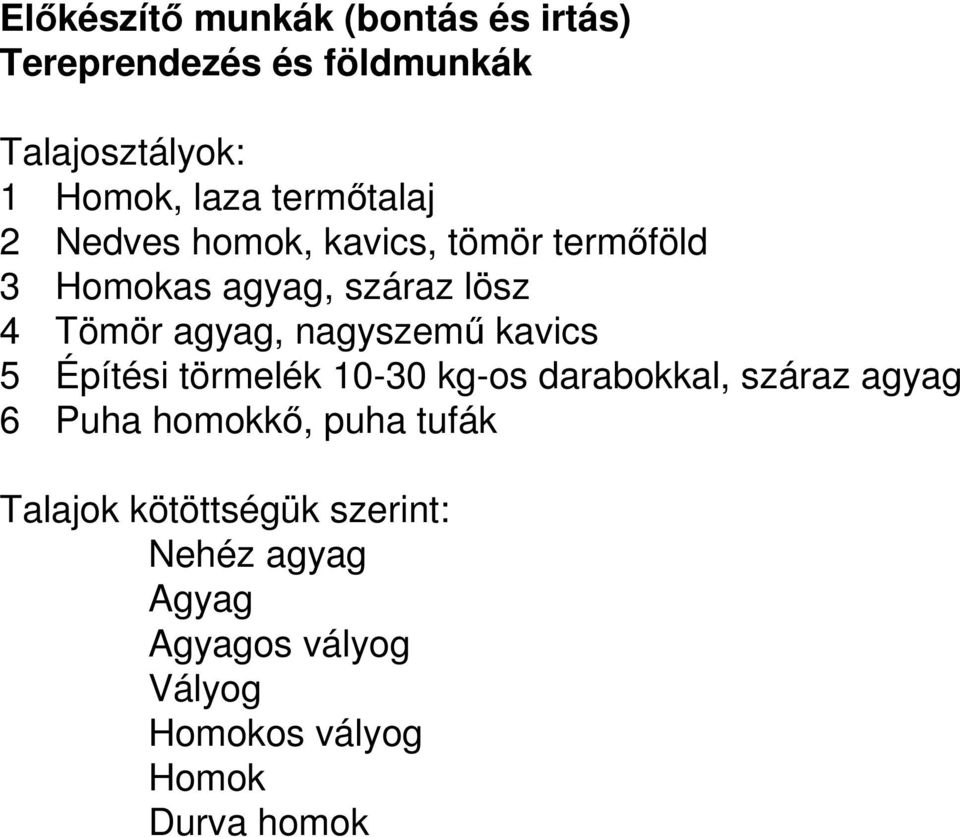

1 Előkészítő munkák (bontás és irtás) Tereprendezés és földmunkák Talajosztályok: 1 Homok, laza termőtalaj 2 Nedves homok, kavics, tömör termőföld 3 Homokas agyag, száraz lösz 4 Tömör agyag, nagyszemű kavics 5 Építési törmelék kg-os darabokkal, száraz agyag 6 Puha homokkő, puha tufák Talajok kötöttségük szerint: Nehéz agyag Agyag Agyagos vályog Vályog Homokos vályog Homok Durva homok

2 Töltőföld Termőföld ( ) Rostált termőföld ( ) Rostált, trágyával kevert ( ) Rostált trágya ( ) Tőzeges föld ( ) Komposzt ( ) A fuvarköltségek a távolságtól és mennyiségtől függenek.

3 8-10m3 25 m3 4-5 m m3

4 Súlykorlátozás Behajtási engedély Közterület foglalás 3,5 t 12 t

5 ALAPOZÁS ÉS SZERKEZET ÉPÍTÉS Sávalap: a falak alatt végigmenő, folytonos megtámasztást biztosító hosszú alaptest A sávalap anyaga: leggyakrabban csömöszölt beton, de lehet úsztatott köves beton, vasbeton, régebben kő és tégla. Lemezalap: az egész épület vagy annak többnyire mélyített pinceszakasza alatti teljes felületű, összefüggő vasbeton (burkolatoknál esetleg vasalatlan) szerkezet. Pontalap: oszlopok, pillérek alá kerülő, különálló alaptest.

6

7

8

9 BETON Keverővíz, adalékanyag, kötőanyag, adalékszer C16-32/KK Adalékanyag szemcseeloszlása (legkisebb, legnagyobb, folyamatos, lépcsős) Betonjavító szerek, adalékszerek m víz /m cement : 1: m adalék /m cement Beton keverése, szállítása bedolgozása és utókezelése Kötés, szilárdulás és utószilárdulás

10 A BETONOK JELÖLÉSE Az építőiparban a betonoknak szabványos jelölésük van. E jelölésből kiolvasható a beton összes lényeges paramétere. Az alábbiakban egy általánosan használt betonféleség példáján mutatjuk be a jelölés módját: C / FN Testsűrűség nyomószilárdság legnagyobb szemnagyság / konzisztencia

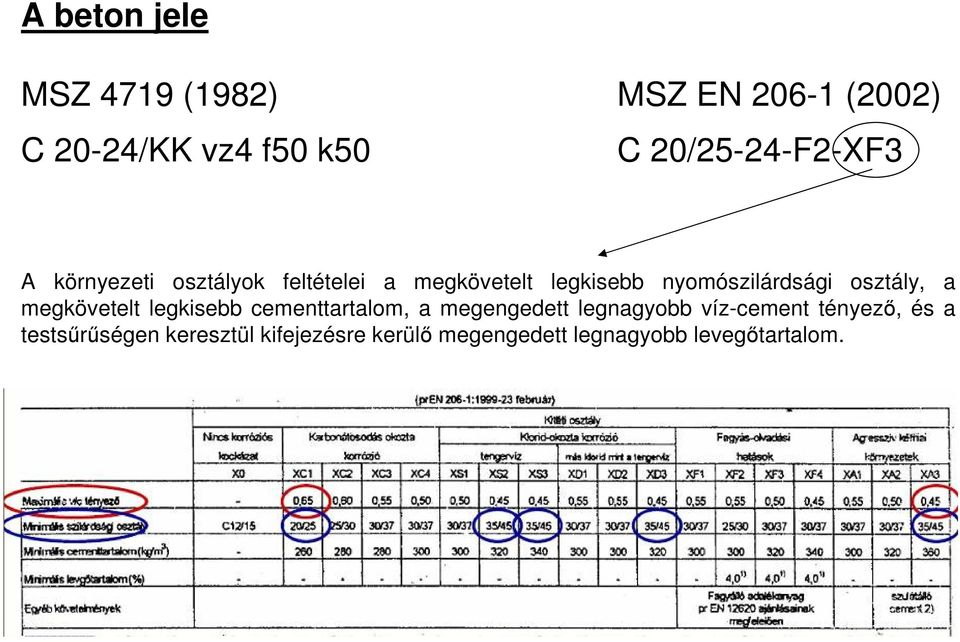

11 A beton jele MSZ 4719 (1982) MSZ EN (2002) C 20-24/KK vz4 f50 k50 C 20/25-24-F2-XF3 A környezeti osztályok feltételei a megkövetelt legkisebb nyomószilárdsági osztály, a megkövetelt legkisebb cementtartalom, a megengedett legnagyobb víz-cement tényező, és a testsűrűségen keresztül kifejezésre kerülő megengedett legnagyobb levegőtartalom.

12

13

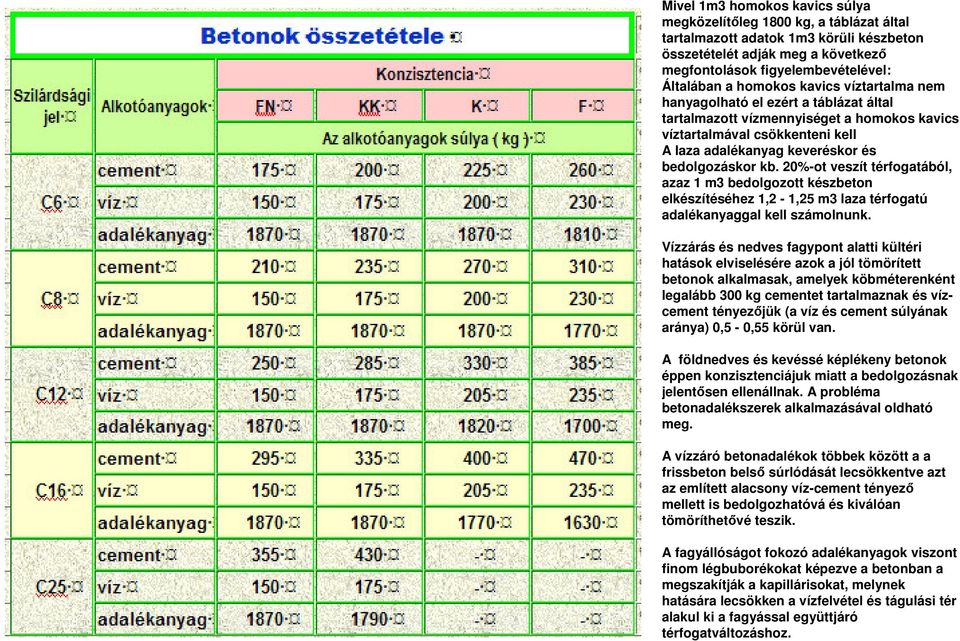

14 Mivel 1m3 homokos kavics súlya megközelítőleg 1800 kg, a táblázat által tartalmazott adatok 1m3 körüli készbeton összetételét adják meg a következő megfontolások figyelembevételével: Általában a homokos kavics víztartalma nem hanyagolható el ezért a táblázat által tartalmazott vízmennyiséget a homokos kavics víztartalmával csökkenteni kell A laza adalékanyag keveréskor és bedolgozáskor kb. 20%-ot veszít térfogatából, azaz 1 m3 bedolgozott készbeton elkészítéséhez 1,2-1,25 m3 laza térfogatú adalékanyaggal kell számolnunk. Vízzárás és nedves fagypont alatti kültéri hatások elviselésére azok a jól tömörített betonok alkalmasak, amelyek köbméterenként legalább 300 kg cementet tartalmaznak és vízcement tényezőjük (a víz és cement súlyának aránya) 0,5-0,55 körül van. A földnedves és kevéssé képlékeny betonok éppen konzisztenciájuk miatt a bedolgozásnak jelentősen ellenállnak. A probléma betonadalékszerek alkalmazásával oldható meg. A vízzáró betonadalékok többek között a a frissbeton belső súrlódását lecsökkentve azt az említett alacsony víz-cement tényező mellett is bedolgozhatóvá és kiválóan tömöríthetővé teszik. A fagyállóságot fokozó adalékanyagok viszont finom légbuborékokat képezve a betonban a megszakítják a kapillárisokat, melynek hatására lecsökken a vízfelvétel és tágulási tér alakul ki a fagyással együttjáró térfogatváltozáshoz.

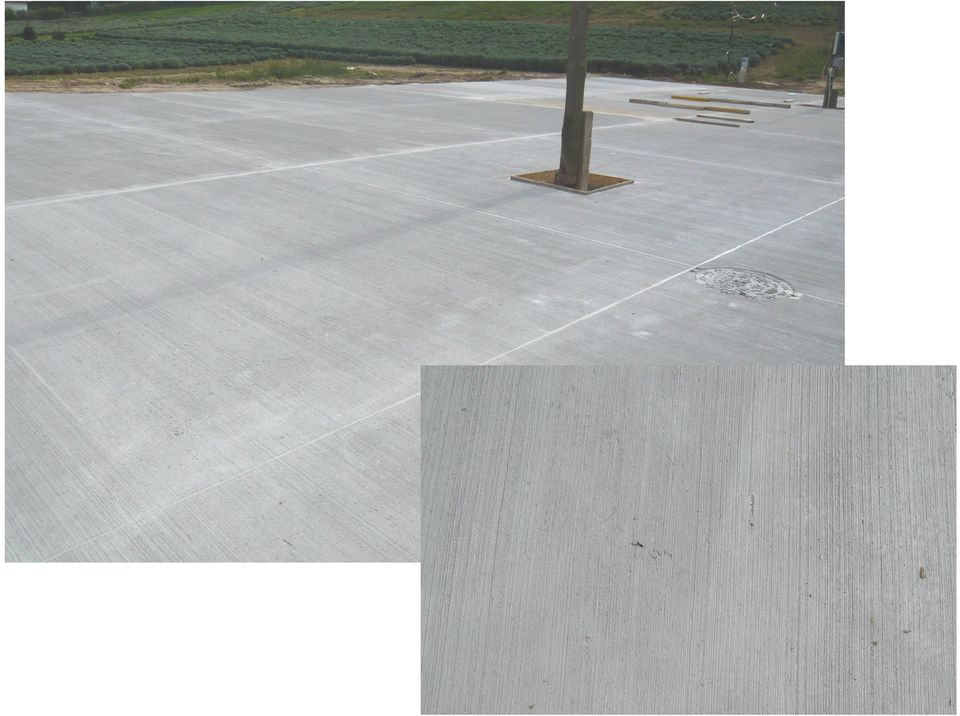

15

16

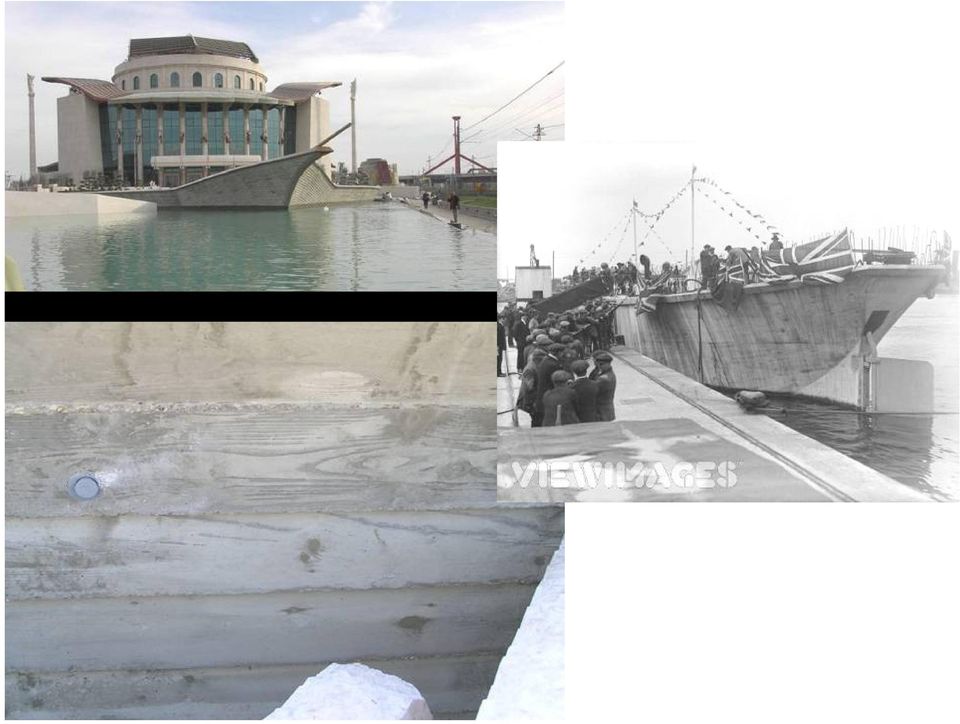

17

18

19

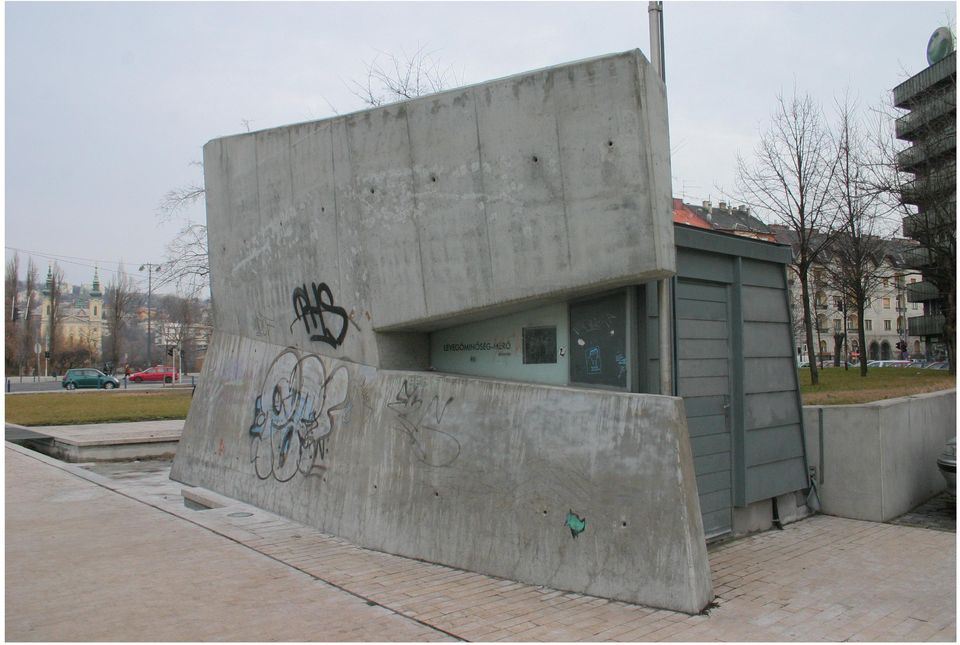

20 Látszó betonfelületek

21

22

23 Forrás: Dr. Budai Tibor, Beton- és habarcsreceptek

24 Forrás: Dr. Budai Tibor, Beton- és habarcsreceptek

25 Víz-cement tényező Forrás: Dr. Balázs György, Építőanyagok és kémia

26

27 ZSALUKÖVEK

28

29 VÍZELVEZETÉS, CSATORNÁZÁS Mederburkoló, áteresz, mederlap, beton csövek, kútgyűrűk, aknafenékelemek, aknaszűkítők Áteresz és mederburkoló

30

31

32 Szennyvízelvezetés

33

34 TÁMFALAK fagyhatár fagyhatár

35

36

37 Burkolatok rétegrendjei Terméskő és beton térkő burkolat típusok építésük szerint: szárazon rakott burkolatok hajlékony alapra (alap: zűzott kő vagy homokos kavics) szárazon rakott burkolatok beton alapra (vasalatlan beton vagy monolit vasbeton) beton alapra ragasztott, habarccsal fugázott burkolatok Általános rétegrend:

38 Rétegrendek különböző forgalmi terhelés szerint

39

40 BÁNYAKAPITÁNYSÁGOK

41

42

43

44
