1 MUNKAGÖDÖR TERVEZÉSE Munkagödör méretezés Geo5 programmal
2 Méretezési eljárások 2 Földnyomás előzetes felvétele mozgástól függetlenül Blum féle eljárás (MSZ) Német és amerikai ajánlások Rugalmas ágyazás (Winkler modell) diagramok, táblázatok lineáris rugómodell alapján, földnyomások kézi számításos ellenőrzésével szoftverek bilineáris modellel (Czap, GEO5) Véges elemes analízis 2D és 3D modellezés lehetőségei különféle talajmodellek alkalmazása
3 HATÁREGYENSÚLYI MODELLEK 3 1. Földellenállások mélység szerinti változása 2. Nyomatéki egyensúly a belső támaszra lehajtási mélység 3. Vízszintes vetületi egyensúly belső támasz 4. Tervezési érték: g G = 1,35 Mozgások nem számíthatóak!!!
4 FINE Ltd. 4 FINE cseh szoftverfejlesztő vállalat Statikai, szerkezettervezési, alapozási és geotechnikai programok Fejlesztés: cseh és szlovák egyetemekkel együttműködve Története 80-as évek eleje: FIN fa- és acélszerkezeti VEM program fejlesztése Prágai Egyetem 80-as évek vége GEO geotechnikai programok 90-es évek eleje: két programcsomag fejlesztésének összeolvadása 1992: FINE cég megalakulása 2008: FINE TNO DIANA BV együttműködés
5 Geo5 5 Fő területek: Állékonyság vizsgálat Munkagödör-tervezés Falak és gabionok Síkalapok Mélyalapok Süllyedésszámítás Alagutak és aknák Rétegtan Helyszíni vizsgálatok
6 Geo5 6 Véges elemes modellezés FEM FEM Alagút FEM konszolidáció Állékonyság vizsgálat Rézsűállékonyság Kőzetállékonyság Munkagödör határolás Szádfal tervezés Szádfal ellenőrzés Akna Falak és Gabionok Szögtámfal Talajszegezés Súlytámfal Falazott szerkezet Előregyártott fal Földnyomások Hídfő MSF fal Síkalapok Síkalap Lemez Gerenda Mélyalapok Cölöpök Cölöp CPT Cölöpcsoport Mikrocölöp Süllyedés Felszínsüllyedés Süllyedés Rétegtan Terep Gabion
7 SZÁDFAL TERVEZÉS 7 Szád- és cölöpfal Befogási hossz Fal igénybevételek Horgonyerő Tulajdonságok Határállapotok és biztonsági tényezők szerinti számítás Ellenőrzés az alábbi szabványok szerint: EN ,. Általános rétegződésű talajkörnyezet A talajparaméterek beépített adatbázisa Tetszőleges számú felszíni teher felvétele (sávos, trapéz, koncentrált) Talajvíz modellezése a szerkezet előtt és mögött, artézi víz modellezése A szerkezet mögötti felszín különböző alakjai Földrengés hatások (Mononobe-Okabe, Arrango) Többszintű dúcolás Adott erők és nyomatékok figyelembevétele Támaszok figyelembe vétele
8 Szádfal tervezés - alapelv 8 Határegyensúlyi elv (aktív és passzív földnyomás) Lépések: M overturning = M resisting iterációval egy pont keresése Nyíróerő egyensúly (vízszintes vetület) befogás meghatározása Minimális földnyomás számításba vétele Passzív földnyomás csökkentése 0,67 elmozdulások kb. felére 0,50 aktív földnyomás mobilizálódásához szükséges elmozdulás 0,33 nyugalmi földnyomással terhelt szerkezet elmozdulása (kb. 20%)
9 Szádfal tervezés számítási lépések 9
10 6,0 m 1,0 m Szádfal tervezés - minta kpa 70 kpa 20 Iszapos finom homok Kavicsos közepes homok Homokos közepes agyag
11 4,97 m Szádfal tervezés - eredmények 11 Befogott fal 0,67 0,20

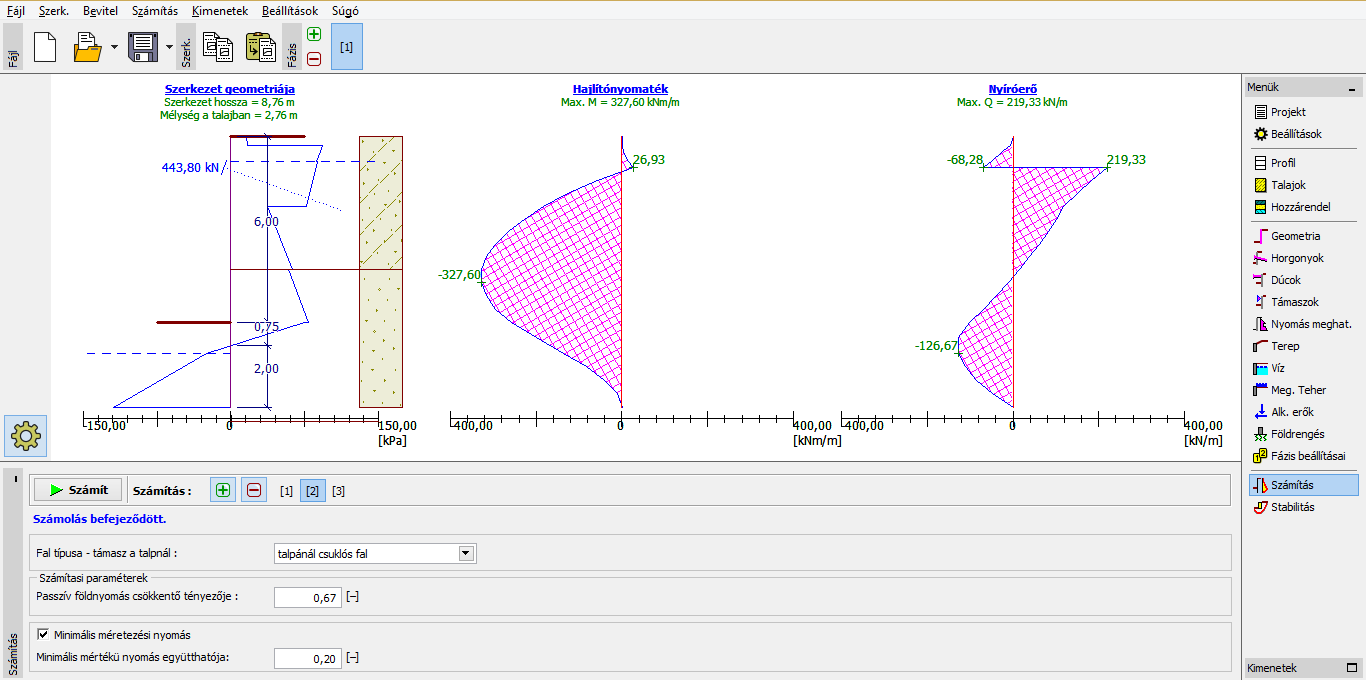

12 2,75m Szádfal tervezés - eredmények 12 Csuklós fal 0,67 0,20
13 5,85 m Szádfal tervezés - eredmények 13 Befogott fal 0,50 0,20
14 Szádfal tervezés - eredmények 14 Típus Befogott fal (0,50) Befogott fal (0,67) Támaszkodó fal (0,67) Bef. hossz [m] 5,85 4,97 2,75 Max. nyom. [knm] Horgonyerő [kn]
15 Szádfal ellenőrzés 15 Számítás Egymásra ható nyomások módszere elmozdulás függő nyomások Véges elemes módszer alkalmazása Szerkezet viselkedésének pontos modellezése (kivitelezés, igénybevételek, elmozdulások) Tulajdonságok Határállapotok és biztonsági tényezők számítása, EN tervezési módszerei és parciális tényezői Általános rétegződésű talajkörnyezet, beépített talajparaméter adatbázis Tetszőleges számú felszíni teher felvétele (sávos, trapéz, koncentrált), a szerkezetre ható tetszőleges erők és nyomatékok Talajvíz modellezése a szerkezet előtt és mögött, artézi víz modellezése Tetszőleges számú horgony, azok belső stabilitásvizsgálata Határállapotok és biztonsági tényezők szerinti számítás Az ágyazási tényező megállapításának különféle módszerei (Schmitt, Ménard, Chadeisson), manuális vagy automatikus iteráció lehetősége Szerkezet előtt padka, mögötte a felszín különböző alakjai Földrengés hatások (Mononobe-Okabe, Arrango, kínai szabványok) Hatékony és teljes földnyomások vizsgálata Definiálhatók dúcok és rugók Az igénybevételek burkológörbéinek előállítása az egyes kivitelezési fázisokban A fal külső stabilitásának vizsgálata a rézsűállékonyság program segítségével
16 Elméleti háttér 16 Szerkezet : rugalmasan ágyazott gerenda modell (Winkler modell) Talaj-szerkezet kölcsönhatás rugó Horgony rugó + erő s = k w rugó: telepítés vagy feszítés esetén s feszültség rugó+erő: egyéb esetben k rugóállandó w elmozdulás
17 Elméleti háttér 17 Talaj: ideálisan rugalmas képlékeny modell Winkler alapján Ágyazási tényező: k (C x ) Nyírószilárdsági paraméterek: f, c Feltételezések A falra ható nyomás az aktív-passzív határállapotok között lehet Nyugalmi földnyomás deformálatlan szerkezet Falra ható nyomás s s r k h w Nyugalmi nyomás Ágyazási tényező Szerkezet elmozdulása
18 Elméleti háttér 18 Számítás menete - Ágyazási tényező valamennyi elemhez - Leterhelés nyugalmi földnyomással - Ellenőrzés, nyomás a megadott határok között van-e - Ahol nem k h = 0 aktív v. passzív földnyomás
19 FIRST SITE HOTEL & BUSINESS COMPLEX 19 Budapest történelmi belvárosa 3 pinceszint + földszint + 3, 6 és 9 szint Szomszédokhoz zártsorúan csatlakozik
20 FIRST SITE HOTEL & BUSINESS COMPLEX 20 Alapmegerősítés f80 Jet-grouting összemetsző oszlopok, 2 sorban elhelyezve Munkatérhatárolás 65 cm vastag vízzáró réstáblák, 1 sorban kihorgonyozva résfal talpa: -16, -18, -19 m mélyen horgonyok: 4-6 db feszítőpászmás kábel, ideiglenes szerep Modellalkotás Csatlakozó térszín terhelés Meglévő épület terhelés Résfal fal elem Horgony horgony elem Alap megerősítés Ø Építési ütemezés kihorgonyzás indító szintje -4,70 kiemelési sík - 9,65 réselési lavírsík - 3,67 Modellalkotás!!! épitési talajvízszint -4,50 iszapos finom homok kavicsos közepes homok oligocén alapkőzet
21 Bemenő adatok - projekt 21 Mértékegység rendszer: - metrikus - angolszász
22 Bemenő adatok - beállítások 22 Szabványok Számítások elméletei
23 Bemenő adatok - beállítások 23 Aktív földnyomás Caquot-Keriser Coulomb Müller-Breslau (DIN) Mazindrani (Rankine) Absi Passzív földnyomás Caquot-Keriser Coulomb Sokolovski (DIN) Mazindrani (Rankine) Absi
24 FÖLDNYOMÁSOK 24 Aktív földnyomás Mazindrani elmélet K a = f(f, c, b, g) s a s z K a ' Coulomb elmélet K a = f(f, a, b, d) Müller-Breslau elmélet K a = f(f, a, b, d) Caqout elmélet s a s K 2c K z a ac K a = r K a Coulomb ; r = f(b, f, d) Absi elmélet K a : táblázat
25 FÖLDNYOMÁSOK 25 Passzív földnyomás Mazindrani elmélet K p = f(f, c, g, b) s p s K z p ' Coulomb elmélet K p = f(f, a, b, d) s p s K 2c z p K p Caqout-Keriser elmélet K p, y: táblázat s p s K 2c z p K p Sokolovski elmélet K összetett csúszólap s p s K z pg c K pc p v K pp Absi elmélet K p : táblázat s p s K 2c z p K p
26 Bemenő adatok - beállítások 26 Földrengés számítás Mononobe-Okabe Arango GB JTS
27 Bemenő adatok - beállítások 27 s k h w Ágyazási tényező szabványos adatbevitel nyomásmérő (presszióméter) PMT dilatométer DMT CUR166 Kínai szabvány
28 Bemenő adatok ágyazási tényező 28 Szabványos Schmitt Chadeisson E s EI K h 2,1 3 4 s E E I talaj összenyomódási modulusa folyóméterre vonatkozó falmerevség K h 20 EI K p K g 1 K 0,015 0 p A p c tanh 30 c' 0,015 EI K p K 0 g c A p folyóméterre vonatkozó falmerevség passzív földnyomás Keriser szerint nyugalmi földnyomás Jáky szerint talaj térfogatsúlya kohézió kohézió hatásának szorzója (A p =1 (2,5) 15)
29 Bemenő adatok ágyazási tényező 29 Szabványos Iteráció Talaj és szerkezet elmozdulása azonos Szerkezet rugalmas alakváltozása Kézi iteráció nincsen Automatikus iteráció - van k n, i E def, i s il s ol, i E def s ol s il talaj (rugalmas) alakváltozási modulusa egyenletes teher a szerkezeti elemen feszültségváltozás az i. elem mögött a talajban k k 0, 25 p k n k p Ssz Talajtípus m A Kompresszíbilis finomszemcséjű talajok (E def <4MPa; norm. konszolidált; puha-merev áll.) B A csop. nem tartozó finomszemcséjű talajok Homok és kavics talajvíz alatt 0,2 C Homok és kavics talajvíz felett Homok és kavics finomszemcse tartalommal 0,3 D Mállott kőzet 0,4 0,1
30 Bemenő adatok ágyazási tényező 30 Adatbevitel Eloszlás szerint Talajparaméterként Monnet 1994 Eredete és elméleti háttere nem ismert t = 0,6-0,8 m fal esetén Chadeisson képletével közel azonos érték belső súrlódási szög ágyazási tényező C t 10 kn/m 3 K h a E t s kohézió c N/cm 2
31 Bemenő adatok ágyazási tényező 31 K h E M a a a a 2 Pressziométer (PMT) Menard féle presszióméter mérési eredmények alapján E M 0,133 9 a a pressziométeres modulus karakterisztikus mélység reológiai tényező M DMT B Dilatométer (DMT) Lapdilatométeres mérési eredmények alapján k h M B DMT dilatométeres modulus karakterisztikus mélység a Agyag iszap homok kavics Túlkonszolidált 1 2/3 1/2 1/3 Norm. konszlidált 2/3 1/2 1/3 1/4 Nem konszolidált 1/3 1/2 1/3 1/4
32 Iszap Agyag Homok Bemenő adatok ágyazási tényező 32 CUR 166 Holland mérési tapasztalatok Nem lineáris modell k h,1 : p 0 < p h < 0,5 p p k h,1 : 0,5 p p < p h < 0,8 p p k h,1 : 0,8 p p < p h < p p k h,1 [MN/m 3 ] k h,2 [MN/m 3 ] k h,3 [MN/m 3 ] Laza ,0 6,7 Közepesen tömör ,0 11,2 Tömör Puha 2,0 4,5 0,8 1,8 0,5 1,1 Kemény 4,0 9,0 2,0 4,5 0,8 1,8 Nagyon kemény 6,0 13,5 4,0 9,0 2,0 4,5 Puha 1,0-2,25 0,5 1,1 0,25 0,56 kemény 2,0 4,5 0,8 1,8 0,5 1,1
33 Bemenő adatok ágyazási tényező 33 Belső kitámasztás Horgony C d 2 Ad E B d 1 L d C h s h Fh 0,5 Fh L A E h h hsz 1 L h A d E d nyomási merevség A h E h húzási merevség L d vízszintes távolság L hsz szabad horgonyhossz B munkagödör szélesség L h horgonytávolság F h súrlódási erő s h elmozdulás F h mobilizálódásához

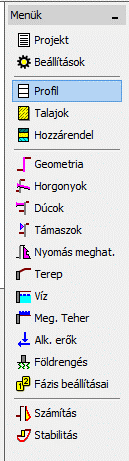

34 Bemenő adatok - talajprofil 34
35 Bemenő adatok - talajparaméterek 35
36 Bemenő adatok - talajparaméterek 36
37 Bemenő adatok - szerkezet 37 Cölöpfal Résfal Szádlemez Acél I szelvény A, I, E, G felhasználói
38 Bemenő adatok szerkezeti anyag 38
39 Bemenő adatok talajrétegződés 39
40 Bemenő adatok földkiemelés Földkiemelés horgonyzási lavírsíkig 2. Horgonyzás 3. Földkiemelés teljes mélységig
41 Bemenő adatok - terep 41

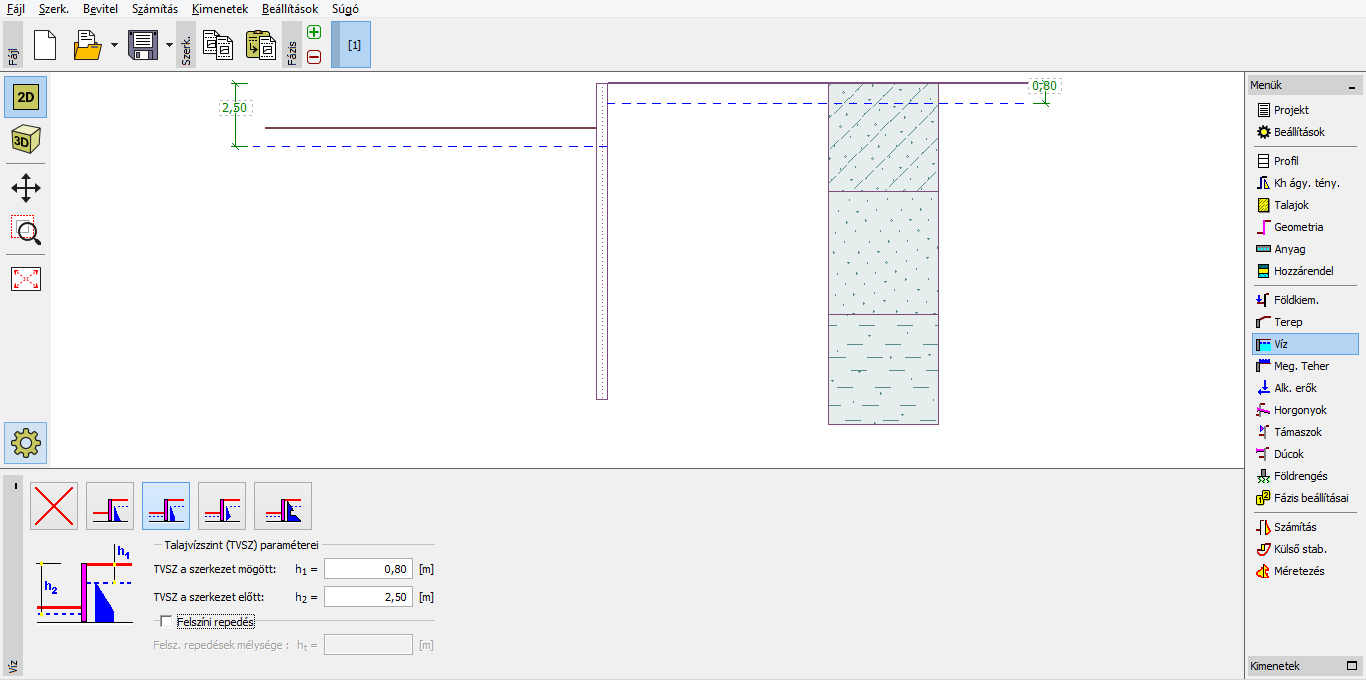

42 Bemenő adatok - talajvíz 42
43 Bemenő adatok - talajvíz 43 Vízzáró rétegbe való bekötés Nem vízzáró rétegbe való bekötés Földnyomás számítása áramlást figyelembe vevő térfogatsúllyal
44 Bemenő adatok térszíni terhelés 44 Egyenletesen megoszló Sávos Változó Koncentrált Vonalmenti Vízszintes
45 Bemenő adatok térszíni terhelés 45
46 Bemenő adatok - horgony 46

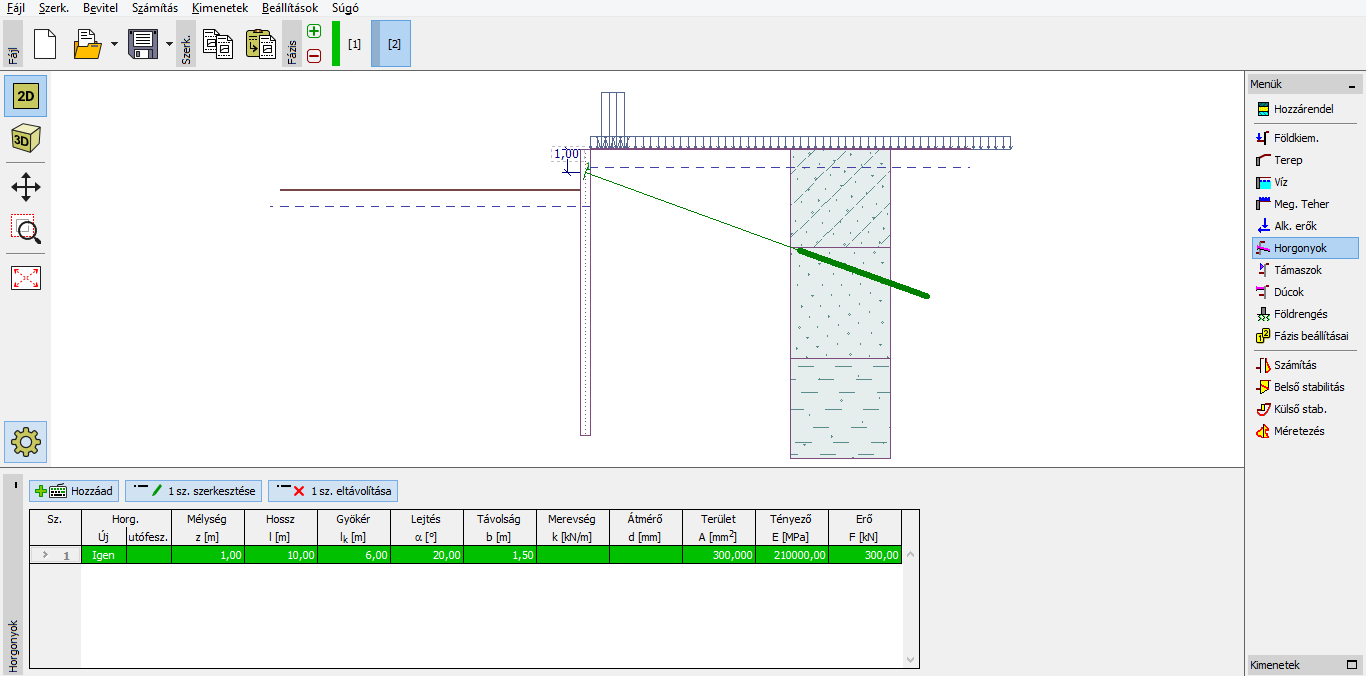

47 Bemenő adatok horgonyok 47
48 Bemenő adatok - dúcok 48
49 Bemenő adatok 3. építési fázis 49
50 Bemenő adatok 3. építési fázis 50
51 Eredmények I. építési fázis 51
52 Eredmények I. építési fázis 52
53 Eredmények I. építési fázis 53
54 Eredmények II. építési fázis 54
55 Eredmények II. építési fázis 55
56 Eredmények III. építési fázis 56

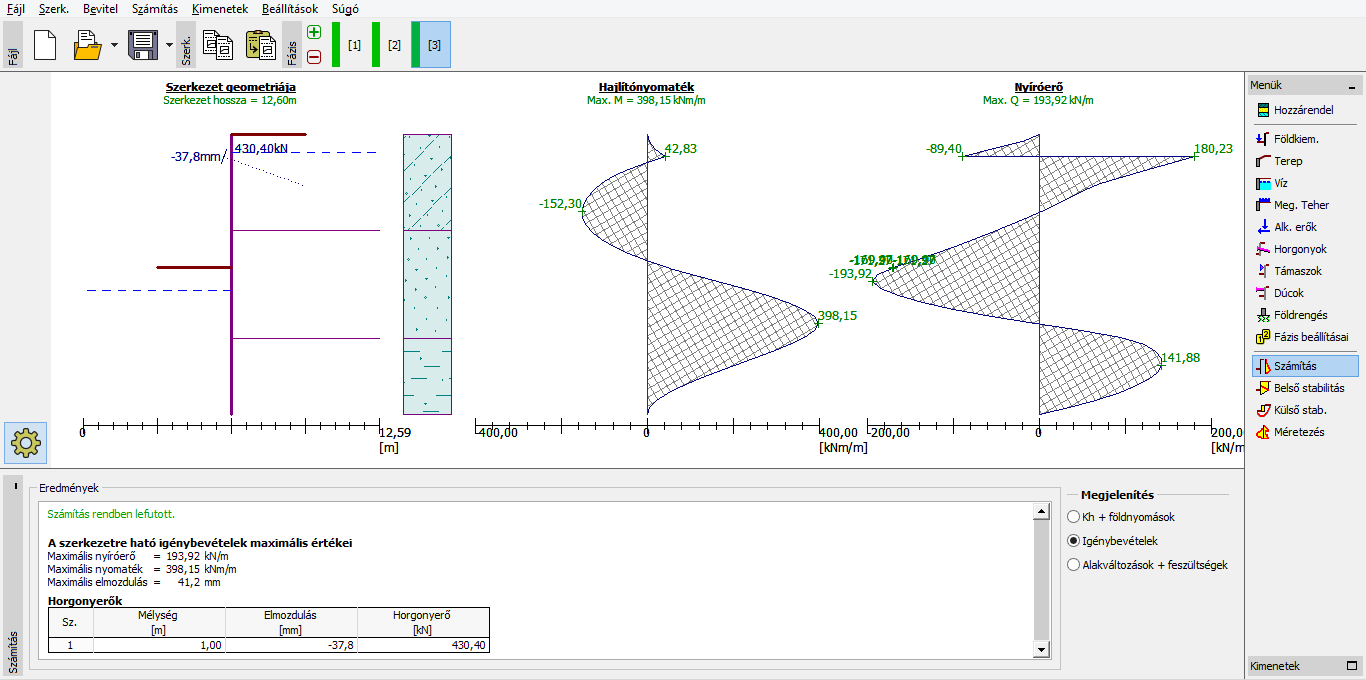

57 Eredmények III. építési fázis 57
58 Eredmények III. építési fázis 58

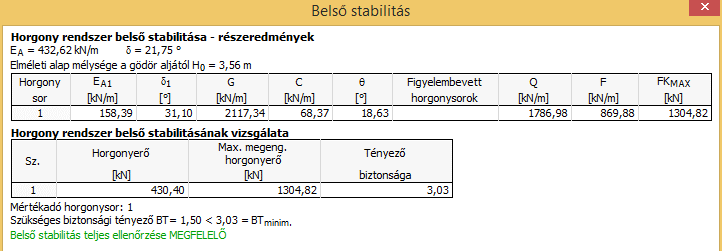

59 Belső stabilitás vizsgálat 59
60 Belső stabilitás 60
61 Külső stabilitás 61 Rézsűállékonyság modul
62 Méretezés 62
63 Dokumentálás 63 Alkalmazott program és számítás módszere Bemenő adatok és azok felvételének alapja Geometria idealizálás Talajparaméterek talajvizsgálatok Építési fázisok kivitelezési ütemezés Eredmények Elmozdulás Igénybevételek Földnyomások Kiértékelés
64 First Site Hotel - esettanulmány Alapkőzet leírása Eredeti szakvélemény: kiscelli agyag homogén, vízzáró Mérnökgeológiai térkép: Felső oligocén, egri emelet Homokos agyag, homok, homokkő Vizsgált helyszín
65 Kossuth Lajos utca First Site Hotel - esettanulmány Feltárások: 4 fúrás, 3 CPT szonda Rétegződés: homokos agyag - homok, cementált homok padok, lencsék Párhuzamosan szemeloszlás és plasztikus vizsgálatok Alapréteg: inhomogén, nem vízzáró, teherbírása jó
66 First Site Hotel - esettanulmány 6666 Feltárások: 4 fúrás, 3 CPT szonda Rétegződés: homokos agyag - homok, cementált homok padok, lencsék Párhuzamosan szemeloszlás és plasztikus vizsgálatok Alapréteg: inhomogén, nem vízzáró, teherbírása jó SZ2 statikus szonda qc [MPa] fs [MPa] Mélység Talajvízszint Cl = 240 mg/l SO 4= 365 mg/l ph = tv 3.4 ( ) Szelvény Rétegleírás Fúrás terepszintje mbf Sárga iszapos finom homok feltöltés Sárga iszapos finom homok Szürkéssárga iszapos finom homok Szürkéssárga iszapos finom homok Szürkéssárga kavicsos közepes homok Sárga kavicsos durva homok Szürke homokos sovány agyag Szürke iszapos finom homok Szürke meszes homokos közepes agyag w% 10 Természetes víztartalom Kötött talajok konzisztencia határai Szemcséstalajokat alkotó frakciók (%) (mm) Ip= 17 % Ip= 25 % Szemcse eloszlás D m D 10 (mm) U (-) ( ) Hézagtényező Telítettségi fok Térfogatsűrűség e S r r r 3 (-) (-) (g/cm ) Egyirányú nyomószilárdság q (kn/m ) Összenyomódási modulus E Izzítási veszteség i u s v 2 2 (MN/m ) (%) H= 79 % I= 21 % ( ) K= 9 % H= 82 % I= 7 % ( ) K= 41 % H= 55 % I= 4 % ( ) Llineáris zsugorodás (%) s képességi k (cm/s) Vízáteresztőegyüttható 2.4* * Szürke homokos közepes agyag Ip= 24 % o f = 29 c= 67 kn/m H= 55 % I= 33 % A= 12 % Szürke meszes homokos 16.8 közepes agyag (cementált) Ip~ 25 % 17.2 Ip= 14 % ( 18.0 ) Homokos iszap Szürke homokos kövér agyag Ip~ 27 % Ip~ 32 %
67 First Site Hotel - esettanulmány 67 Cölöpfal helyett az alapkőzetbe bekötött résfalas körülzárást javasolt Résfalépítés kritériuma: régi épület alapjait el kell bontani szomszédos alapsíkok magasabban vannak azok alapmegerősítése szükséges Alapfeltárás jele relatív (m) Alapozási sík abszolút (mbf) I AF XIII AF II AF III AF IV AF V AF XIV AF VI AF VII AF VIII AF IX AF Alapfeltárás helye Kossuth L. u. 11. Reáltanoda u. 12. Reáltanoda u. 6. XI AF Szép u. 4. XII AF Kossuth L. u. 5.
68 First Site Hotel - esettanulmány 68 Alapmegerősítés f80 Jet-grouting összemetsző oszlopok, 2 sorban elhelyezve Munkatérhatárolás 65 cm vastag vízzáró réstáblák, 1 sorban kihorgonyozva résfal talpa: -16, -18, -19 m mélyen horgonyok: 4-6 db feszítőpászmás kábel, ideiglenes szerep kihorgonyzás indító szintje -4,70 kiemelési sík - 9,65 réselési lavírsík - 3,67 épitési talajvízszint -4,50 iszapos finom homok kavicsos közepes homok oligocén alapkőzet
69 Kossuth Lajos utca First Site Hotel - esettanulmány 69 Vizsgálat célja: heterogén alapkőzet jobb megismerése, homokos alapréteg lehatárolása réstáblák hosszának és a beérkező vízmennyiség pontosítása 7 új fúrás, rétegszelvény A vizsgálat eredménye: résfalbekötések a feltárt homok rétegektől függően mélyültek alapvető koncepció: min. 3 méter bekötés a vízzáró rétegekbe kontrol vizsgálat
70 First Site Hotel - esettanulmány 70 Rétegszelvény a résfalhoz A fúrásokat a résfal tengelyére bevetítve ábrázoltuk. Szép utca felöli tűzfal Kossuth Lajos utca Magyar utca felöli tűzfal Reáltanoda utca T mbf Világosbarna ép.törmelékes iszapos 3.4 kavicsos finom homok feltöltés T mbf T mbf T mbf T mbf réselési lavírsík T mbf +/-0,00 = mbf T mbf T mbf T mbf 3.1 T mbf 1.6 T mbf Világosbarna ép.törmelékes iszapos kavicsos finom homok feltöltés 6.7 Sárga - szürkéssárga iszapos - kissé iszapos finom homok Sárga - szürkéssárga iszapos - kissé iszapos finom homok Világosbarna - barnássárga - sárgásszürke kavicsos közepes homok - homokos aprókavics munkagödör fenékszint: mbf = Sárga - szürkéssárga iszapos - kissé iszapos finom homok Világosbarna - barnássárga - sárgásszürke kavicsos közepes homok - homokos aprókavics Világosbarna - barnássárga - sárgásszürke kavicsos közepes homok - homokos aprókavics 12.6 Szürke iszapos finom homok 13.6 (gyúrható) Szürke kemény - nagyon kemény homokos ( 21.0) Statikailag szükséges max. résfalmélység (-16,0 = 88.6 mbf) sovány - közepes agyag 10.4 Szürke nagyon kemény homokos kövér agyag (meszes, cementált) ( 16.0) (cementált) 15.2 ( 17.0) Szürke iszapos finom homok 12.7 (meszes) (meszes) 16.8 Szürke homokos 17.2 ( 18.0) 8.9 Szürke kemény - nagyon kemény homokos sovány - közepes agyag (gyúrható) 13.6 iszap (cementált) ( 15.0) Szürke kemény - nagyon kemény homokos sovány - közepes agyag Szürke iszapos finom homok ( 17.0) Szürke kemény - nagyon kemény homokos sovány - közepes agyag 14.2 Javasolt bekötés: 86.6 mbf 14.6 (gyúrható) ( 15.0) Szürke nagyon kemény hom. kövér agyag Szürke iszapos finom homok ( 18.0) Javasolt bekötés: 85.6 mbf Szürke homokos iszap 14.6 Szürke cementált kissé iszapos finom homok - közepes homok (barnás) (cementált) ( 19.1) 12.9 Szürke kemény - nagyon kemény homokos sovány - közepes agyag Statikailag szükséges max. résfalmélység (-16,0 = 88.6 mbf) (meszes, cementált) (cementált) (meszes) ( 20.0) ( 17.5)
71 Rétegszelvény a résfalhoz First Site Hotel - esettanulmány A fúrásokat a résfal tengelyére bevetítve ábrázoltuk. Magyar utca felöli tűzfal 71 T1 T5 T4 T mbf +/-0,00 = mbf T7 réselési lavírsík mbf T mbf mbf Világosbarna ép.törmelékes iszapos kavicsos finom homok feltöltés mbf mbf 3.5 Sárga - szürkéssárga iszapos - kissé iszapos finom homok munkagödör fenékszint: mbf = ( 15.0) Szürke kemény - nagyon kemény homokos sovány - közepes agyag Szürke iszapos finom homok Statikailag szükséges résfalmélység (-16,0 m) Szürke kemény - nagyon kemény homokos sovány - közepes agyag Szürke nagyon kemény hom. kövér agyag ( 17.0) (gyúrható) Javasolt bekötés: 86.6 mbf Szürke iszapos finom homok ( 18.0) Javasolt bekötés: 85.6 mbf Szürke homokos iszap 14.6 Szürke cementált kissé iszapos finom homok - közepes homok Világosbarna - barnássárga - sárgásszürke kavicsos közepes homok - homokos aprókavics (barnás) Szürke kemény homokos sovány - közepes agyag (cementált) ( 19.1) 12.9 (meszes, cementált) (cementált) (meszes) ( 20.0) ( 17.5)
72 First Site Hotel esettanulmány 7272 minden egyes réstáblából mintavétel a harántolt és a réstalpon található talajok ellenőrzése az előzetesen vártnál több homokfrakció réselési mélység növelése szivárgási út növelésével a munkatérbe jutó víz mennyiségét csökkentjük földkiemelés és tükörkészítés során, utánáramlás mérések 50 m 3 /nap vízbeáramlást mutattak
73 Kossuth Lajos utca First Site Hotel esettanulmány ,00-22, ,30-22,00-22,07 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-19,00 r.as.:-19,00 r.as.:-19,00 r.as.:-19,00 r.as.:-19,00 r.as.:-19,00 r.as.:-19,00 r.as.:-19,00 r.as.:-19,00 r.as.:-19,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-16,00 r.as.:-16, r.as.:-16,00 r.as.:-16,00-22,00 r.as.:-16,00-22,00 r.as.:-16,00 r.as.:-16,00-22, r.as.:-18,00 r.as.:-16,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-18,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16,00 r.as.:-16, , , ,77-17,50-19,00-19,00-19,00-19,00-18,00-19,30-19,00-19,00-19,00-20,00
74 Házi feladat 74 Munkatérhatárolás méretezése GEO5 programmal: Munkagödör szád-, cölöp- vagy résfalas határolásának méretezése GEO5 program segítségével az előadási útmutató és a J19666/a jegyzet 3.c fejezet alapján 2 fős csoportokban. Kiindulási adatok x L p t v Talaj 1 1, c 1, g 1 H t Talaj 2 2, c 2, g 2
75 Házi feladat 75 Feladat: Nem egy tökéletes munkatérhatároló szerkezet tervezése és annak dokumentálása (ehhez tapasztalat kell ) hanem Egy közelítően megfelelőnek tűnő szerkezet meghatározása és Minimum 3 paraméter változás (keresztmetszet, horgony hossz, horgony előfeszítő erő, horgony távolság, horgony mélység, befogási hossz ) hatásának vizsgálata a szerkezet viselkedésére Dokumentáció Kiindulási adatok Szerkezetválasztás indoklással Egy közelítően megfelelő szerkezet ismertetése Paraméter változás hatásának bemutatása (grafikon, táblázat) értékeléssel Számítási melléklet (egy részletesen, többi csak kivonatolva) H
76 Köszönöm a figyelmet!
