1 A mélyépítési munkák elıkészítése

2 A geotechnikai elıkészítı tevékenység tartalma, rendje

3 A geotechnikai tevékenység alapelve A geotechnikában az altalaj állapotának ismerete az elvégzett geotechnikai vizsgálatok mennyiségétıl és minıségétıl függ. Ezen ismeretek megszerzése és a kivitelezés szakszerő irányítása sokkal fontosabb az alapvetı követelmények teljesítéséhez, mint a számítási modellek és a parciális tényezık pontossága.

4 A talajfeltárás és -vizsgálatok általános követelménye Az építési tevékenység által érintett, befolyásolt, az elkészült építmény viselkedésére kiható, az építési tevékenységet befolyásoló talajkörnyezet felépítését és tulajdonságait olyan mértékig kell megismerni, hogy az építmény, illetve az építkezés, valamint a környezet geotechnikai jellegű kölcsönhatásai megítélhetők, a geotechnikai feladatok megoldhatók legyenek.

5 A tervezés során vizsgálandó adottságok az élı környezet általános jellemzıi, az épített környezet általános jellemzıi, a terepadottságok, a terület meteorológiai adottságai, a hidrológiai adottságok, az altalajadottságok, a talajvízviszonyok, a felszínmozgások valószínősége, a földrengés veszélye, a tervezendı létesítmény jellemzıi.

6 A tervezési rend, a tervek tartalma Geotechnikai szolgáltatások, dokumentumok - Talajvizsgálati jelentés - Talajmechanikai szakvélemény - Geotechnikai terv A projektfázisok céljaihoz igazodó tartalmak - Elıkészítés Elızetes vizsgálatok, -jelentés - Tervezés Tervezési vizsgálatok, - jelentés, terv - Megvalósítás Kiegészítı, ellenırzı vizsgálatok

7 Elızetes geotechnikai vizsgálatok célja a hely általános alkalmasságát meg lehessen ítélni; alternatív helyeket lehessen választani, ha szükséges; a tervezett munkálatok nyomán várható változásokat meg lehessen becsülni; a tervezési és ellenırzı vizsgálatokat meg lehessen tervezni, beleértve a tartószerkezet viselkedését lényegesen befolyásoló talajzóna kiterjedésének azonosítását; az anyagnyerıket ha szükségesek ki lehessen jelölni.

8 Tervezési vizsgálatok célja, tartalma az ideiglenes és végleges létesítmények megfelelı tervezése az építési módszer megtervezése az építés közben lehetséges bármely nehézség azonosítása az érintett talajzóna felépítését és jellemzıi a tartószerkezetek teljesítıképességére kiható paraméterek

9 Ellenırzı vizsgálatok célja A talajadottságok (és más geotechnikai körülmények) azonosak-e a tervben feltételezettekkel? A geotechnikai szerkezetek megvalósítása a tervezettnek megfelelı-e? Az építmény viselkedése (mozgásai, feszültségei, stb.) összhangban vannak-e a tervvel?

10 Geotechnikai kategorizálás az EC 7 szerint a következık alapján altalajadottságok és talajvízviszonyok, az építési feladat jellege, az alkalmazandó geotechnikai megoldások és eljárások a környezeti kölcsönhatások.

11 geotechnikai kategória építm ény kism érető egyszerő hagyom ányos átlagos nagy szokatlan altalajadottságok nem kedvezıtlen átlagos nehéz környezı építm ények nincsenek veszélyeztetve veszélyeztetve lehetnek óvintézkedések kellenek kockázat kicsi közepes nagy példák épület (1-2 em.) pillér (250 kn) fal (100 kn/m) gödör (2 m) támfal (2 m) lem ezalap cölöpalap tám fal, gödör horgonyzás földm unka toronyház mély gödör magas földmő víztelenítés talajjavítás vizsgálatok egyszerő (azonosító) rutin labor és terepi kiegészítı speciális

12 A Talajvizsgálati Jelentés tartalma Az információk bemutatása Az információk értékelése A vizsgálatok célja A hely, a létesítmény ismertetése, geodéziai adatai A feltételezett geotechnikai kategória A terepi és laborvizsgálatok ideje, módja, eszközei A közremőködık adatai A helyszín bejárásakor szerzett adatok A helyszín története, korábbi építési tapasztalatok Geológiai adottságok, szeizmicitás A terepi és laboratóriumi mérések eredményei Talajvízadatok Fúrásnaplók Az eredmények közlése táblázatokban, jegyzıkönyvekben A terepi és labormunka értékelése A hibásnak vélt, vagy hiányos adatok ismertetése Javaslat további vizsgálatokra indoklással, programmal Az eredmények célszerő ábrázolása A változó adatok statisztikai értékelése Talajszelvények bemutatása A talajrétegek szöveges ismertetése A tervezési paraméterek felvételére alkalmas adatbemutatás

13 A Talajmechanikai szakvélemény tartalma a Talajvizsgálati jelentés tartalmán túl A talaj és az építmény(ek) kölcsönhatásainak elemzése A terület építés elıtti, alatti és utáni állékonyságának értékelése A geotechnikai feladatok megoldására vonatkozó javaslatok

14 Szolnoki Cukorgyár t-ás új siló építése Részletes geotechnikai szakvélemény F1 fúrás 0,50 talajvíz 3, ,20 6,00 7,60 8,80 10,20 86,35 m Bf betonburkolat és ágyazat sötétszürke szerves agyag sárga iszapos homok kövér közepes b.szürke közepes agyag szürke sovány agyag szürke iszap szürke, meszes kövér agyag 0 szemcsefrakciók K+H+Hl+I+A konzisztenciahatárok víztartalom w w w L P % m % H Hl I A Ip Ic Dh U e Sr ρ φ c cu Es k 30,2 0,54 17,0 0,81 12,0 0,47 32,6 0,92 0, ,54 g cm 3 0,93 2,09 0,60 0,95 2,01 o kn m 2 0,60 0,98 2,02 29,7 0 kn MN m 2 m 2 0,69 0,95 1, ,0 0,62 0,95 2,04 (24) 0,76 0,94 1, ,0 m s ,70 15,60 barnásszürke mészkıdarabkás közepes agyag szürke agyagos, iszapos homokliszt homokos H Hl I A H Hl I A 20,1 0,81 0,62 0,97 2, ,62 0,98 2, ,0 0,80 0,90 1,92 (23) 6,3 0,81 0,94 1,90 24,7 35 6, kissé 25,3 0,69

15

16 A Geotechnikai Terv tartalma 1. A feladat ismertetése 2. Az építési helyszín és a környezete bemutatása 3. A tervezett építmény bemutatása 4. Az altalajadottságok ismertetése 5. A tervezéshez alkalmazott altalajmodellek vázolása 6. A tervezési követelmények rögzítése 7. A geotechnikai számítások ismertetése 8. A technológiai követelmények bemutatása 9. Minıségbiztosítási követelmények ismertetése 10. A mőszaki felügyelet terve 11. Az építmény viselkedésének megfigyelési terve 12. Fenntartási és üzemelési utasítások 13. A tervezés alapjául vett szabályozási anyagok

17 A talajfeltárások mértéke

18 A feltárások ajánlott távolsága m-ben projektfázis elıkészítı vizsgálatok tervezési vizsgálatok talajrétegzıdés egyenletes változó egyenletes változó kis terheléső, süllyedésre nem érzékeny épület alapozás közepes terheléső, sülylyedésre érzékeny épület nagy terheléső, süllyedésre érzékeny épület sík vidéken út, vasút dombvidéken hegyvidéken csatorna közmő víz, gáz nagymőtárgy

19 A feltárások ajánlott mélysége B B B B (1,5...3,0)B H 2/3H 1,5B 1,5B 5D D 1,5B lemezalap távoli sáv- és pilléralap közeli sáv- és pilléralap cölöpalap H B B (1,0...1,5)H (0,25...0,5)B (0,5...1,0)H H H (0,75...1,0)B (0,5...1,0)H támszerkezet töltés bevágás Ahol a feltárási mélység több adattól is függ, ott mindegyik ajánlás mérlegelendı. A megjelölt feltárási mélységek 3,0 m-nél soha sem legyenek kisebbek.

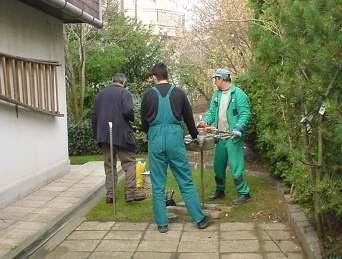

20 A talajfeltáró fúrások

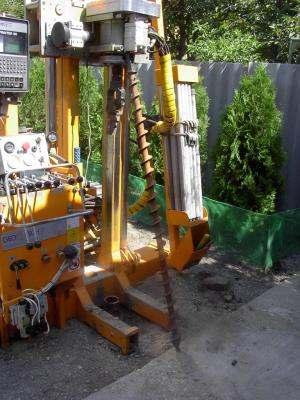

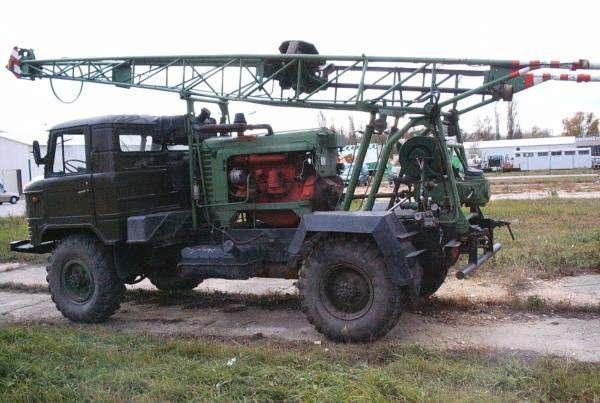

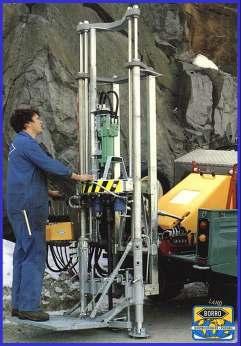

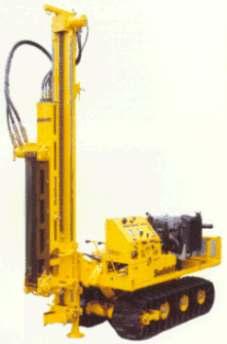

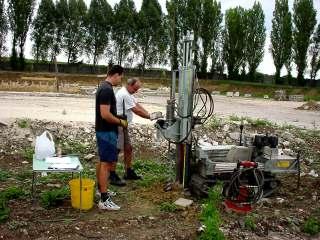

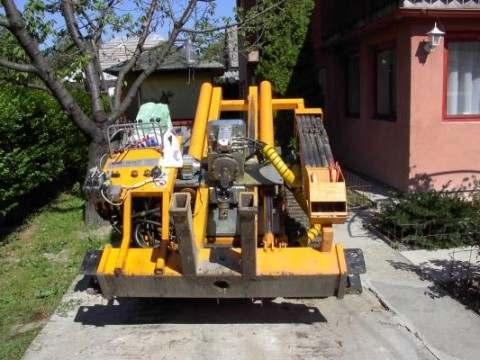

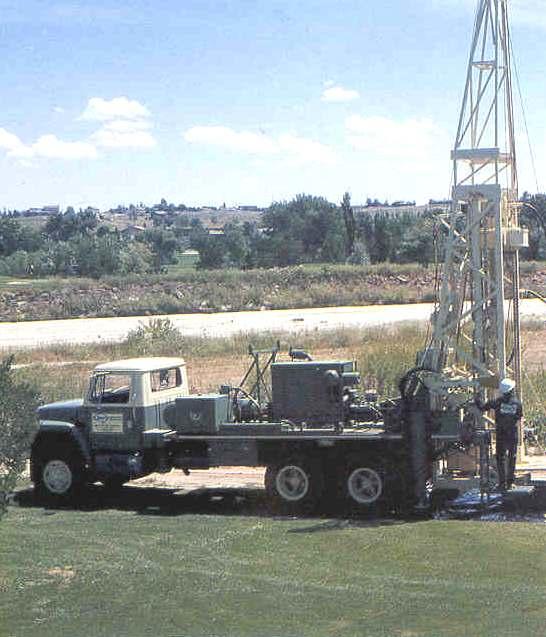

21 kisátmérıjő, kézi fúró (max. 12 m) nagyátmérıjő, kézi fúró (max. 100 m) fúróberendezések kisátmérıjő, gépi fúró (max. 25 m) nagyátmérıjő, gépi fúró ( 50 m)

22

23

24

25

26

27 Szondázások

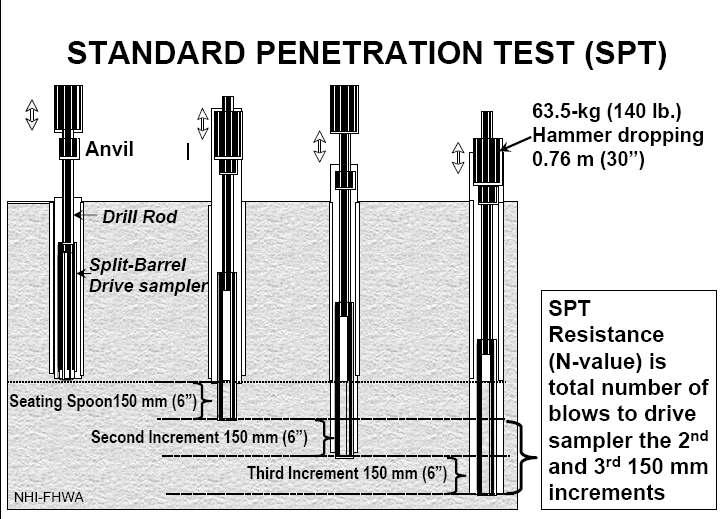

28 Terepi vizsgálatok, szondázások Nyomószondázás (statikus szondázás, CPt(u)) Verıszondázás (dinamikus szondázás. DP) Terepi nyírószondázás Pressziométeres vizsgálat SPT-szondázás Tárcsás terhelés Lapdilatométeres vizsgálat Fúrólyukas terhelések Súlyszondázás

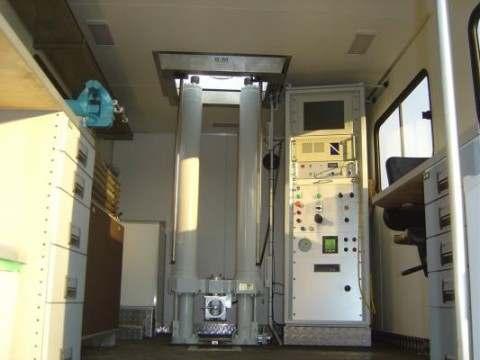

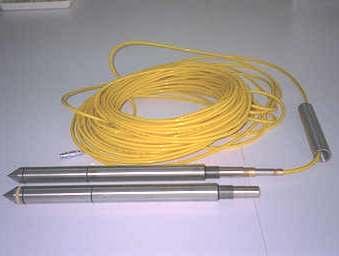

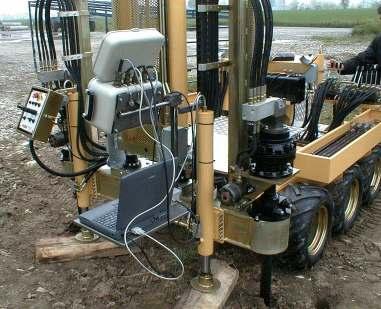

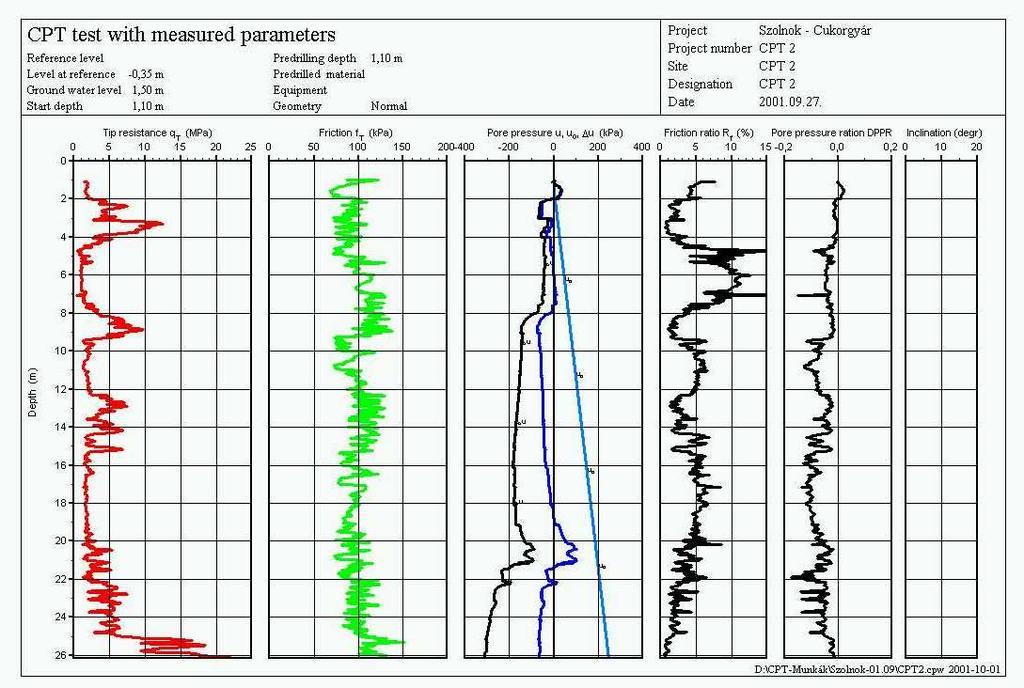

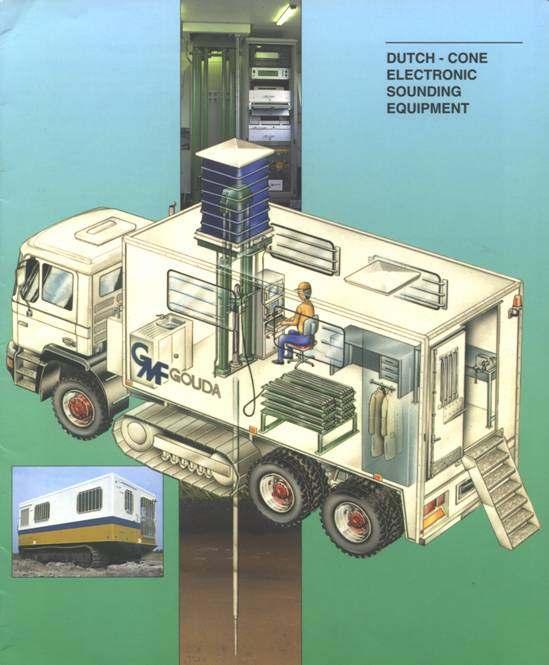

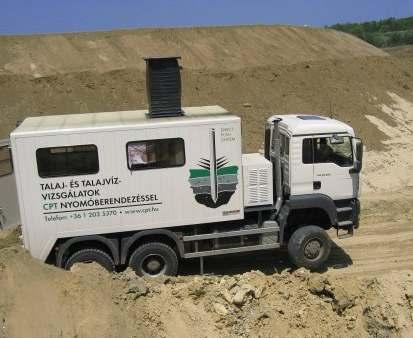

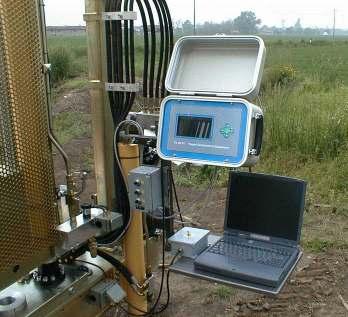

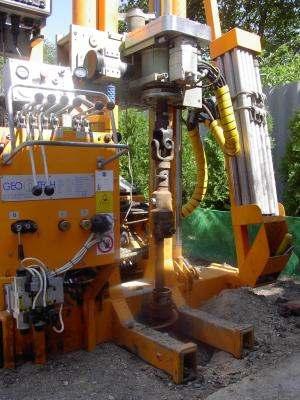

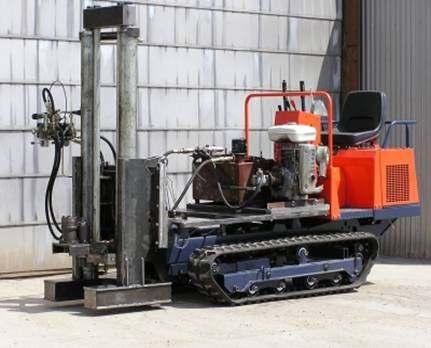

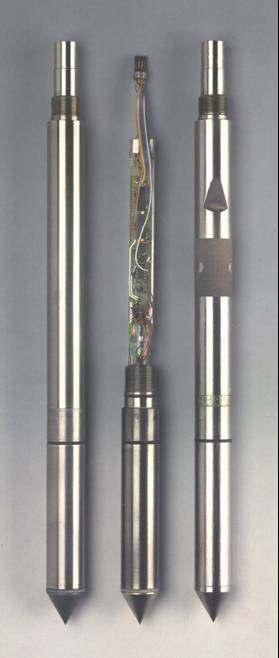

29 Nyomószondázás

30

31

32

33

34

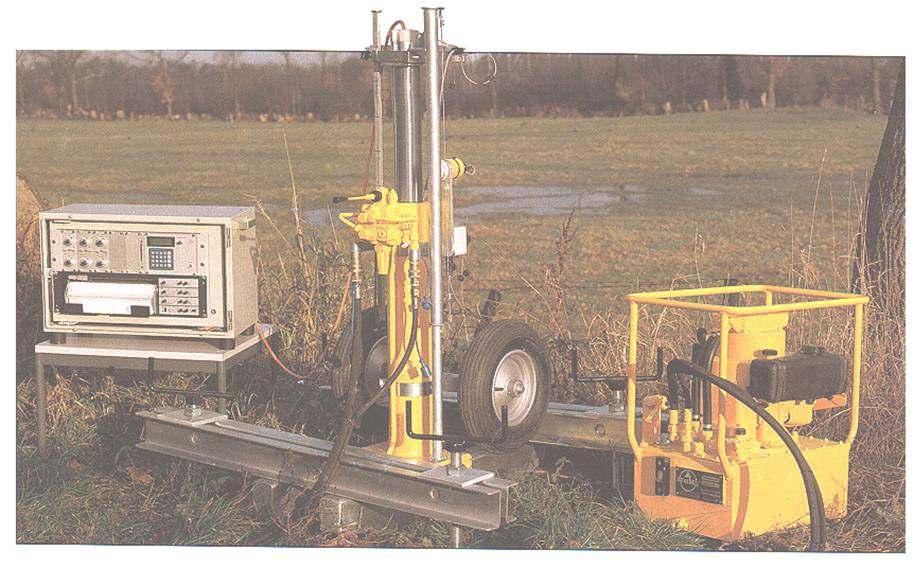

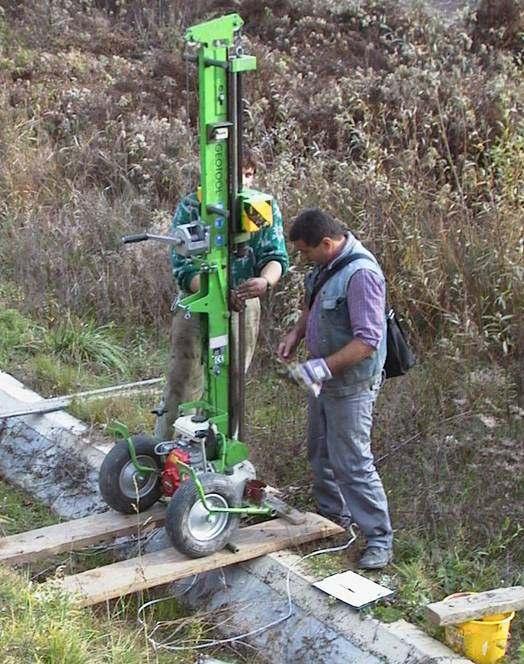

35 Verıszondázás Könnyő Közepes Nehéz Nagyon nehéz

36

37

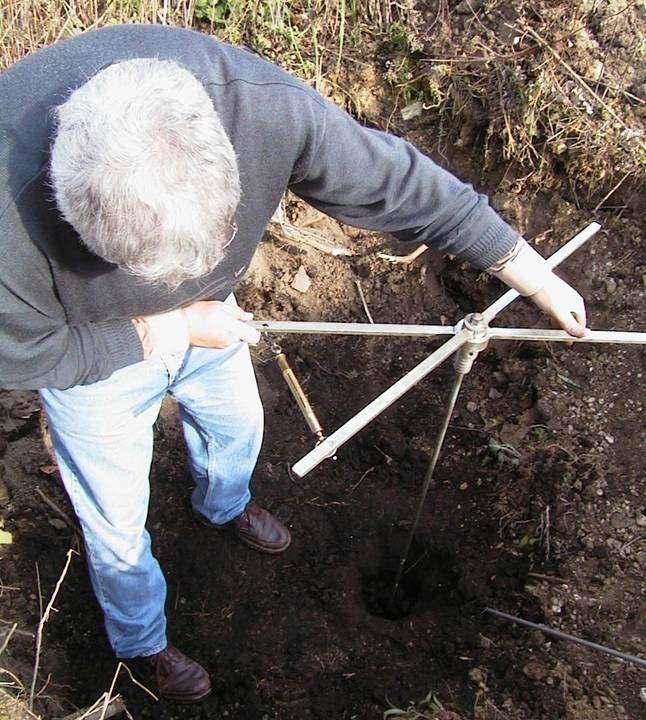

38 Nyírószondázás

39

40

41 0 drénezetlen nyírószilárdság c u kn/m mélység z m csúcs-érték reziduális érték 6

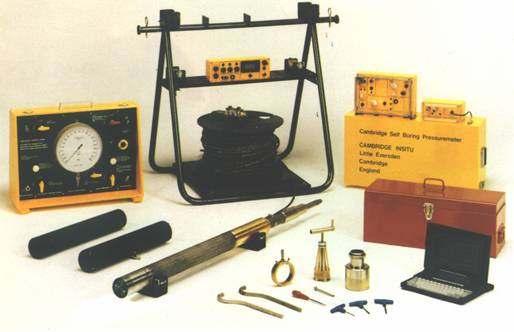

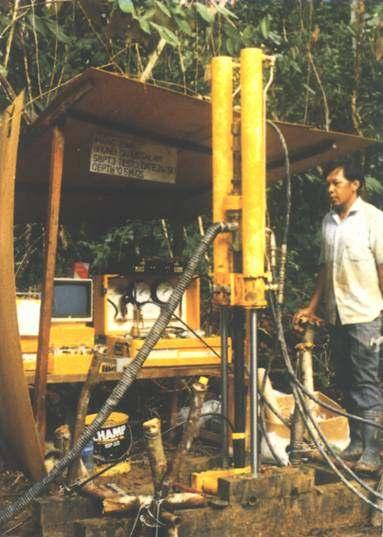

42 presszióméter

43

44

45

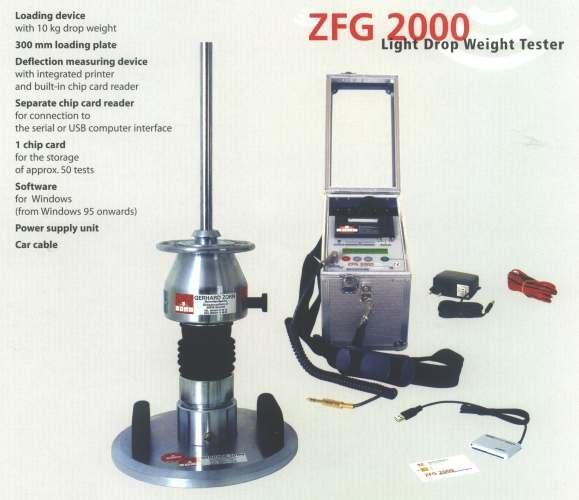

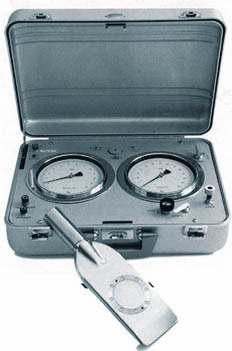

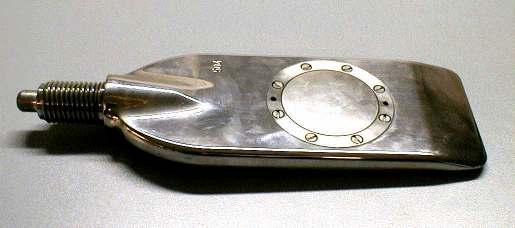

46 statikus tárcsás terhelés dinamikus

47

48 Geofizikai mérések

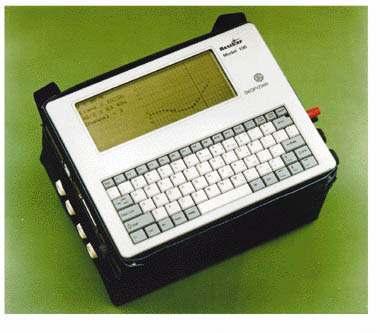

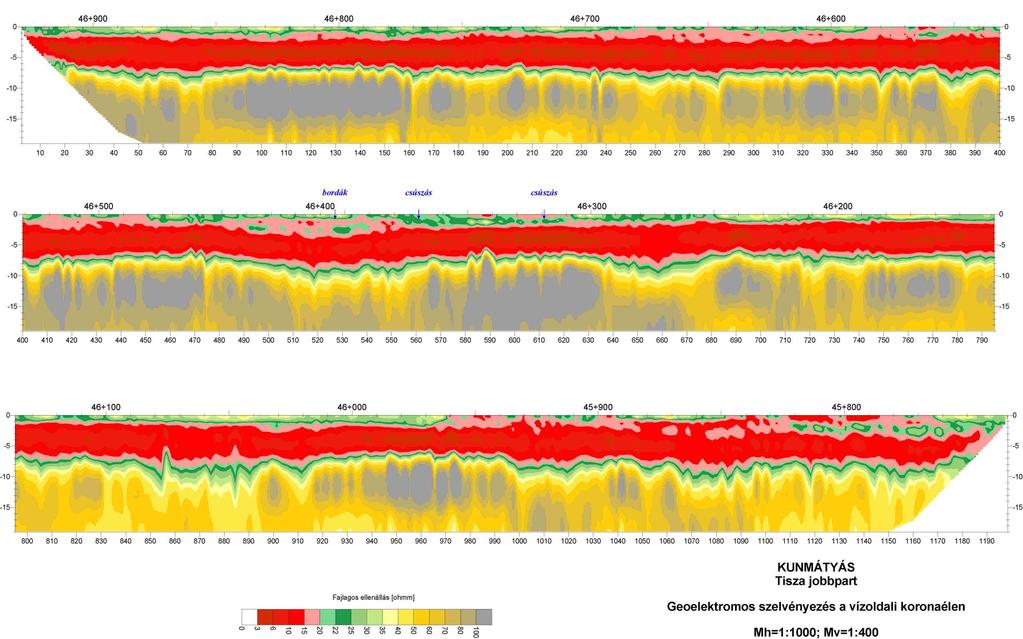

49 Geofizikai mérési módszerek Szeizmikus mérés Radiometrikus módszerek (természetes γ, sőrőség: γ γ, neutron) Geoelektromos mérések (fajlagos ellenállás, mikroellenállás) Elektromágneses módszerek Akusztikus módszerek Geomágneses mérések Gravitációs mérések Termális mérések Fúrólyuk-mérések (lyukbıség, -ferdeség, -hımérséklet, -kamera)

50 felszíni fúrólyukas

51

52

53

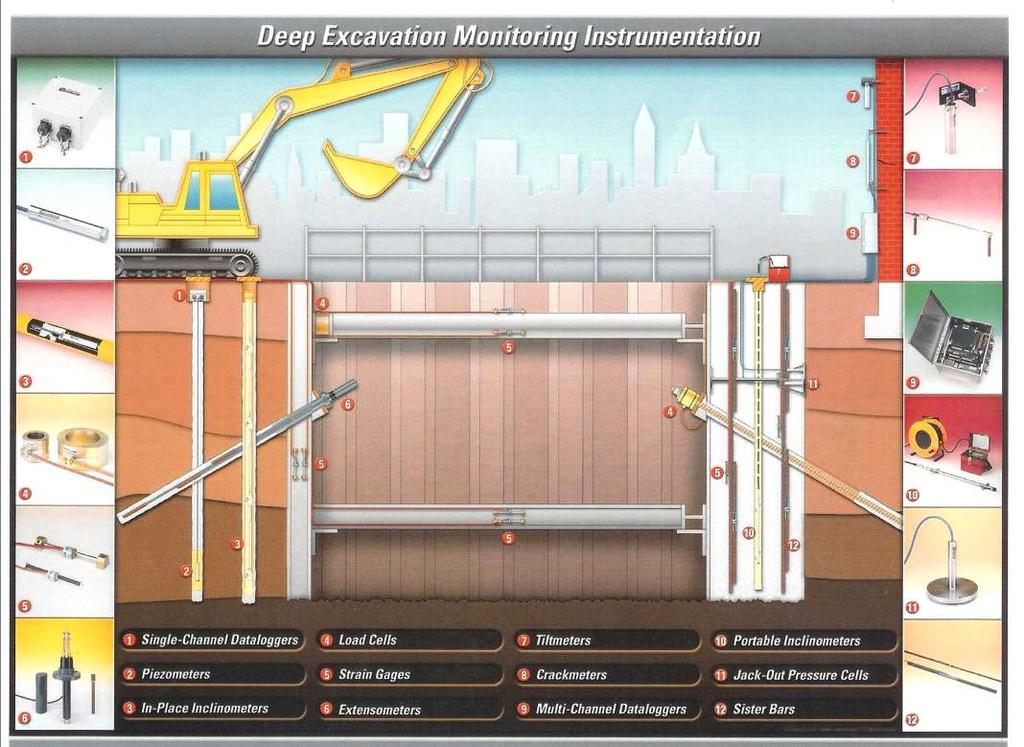

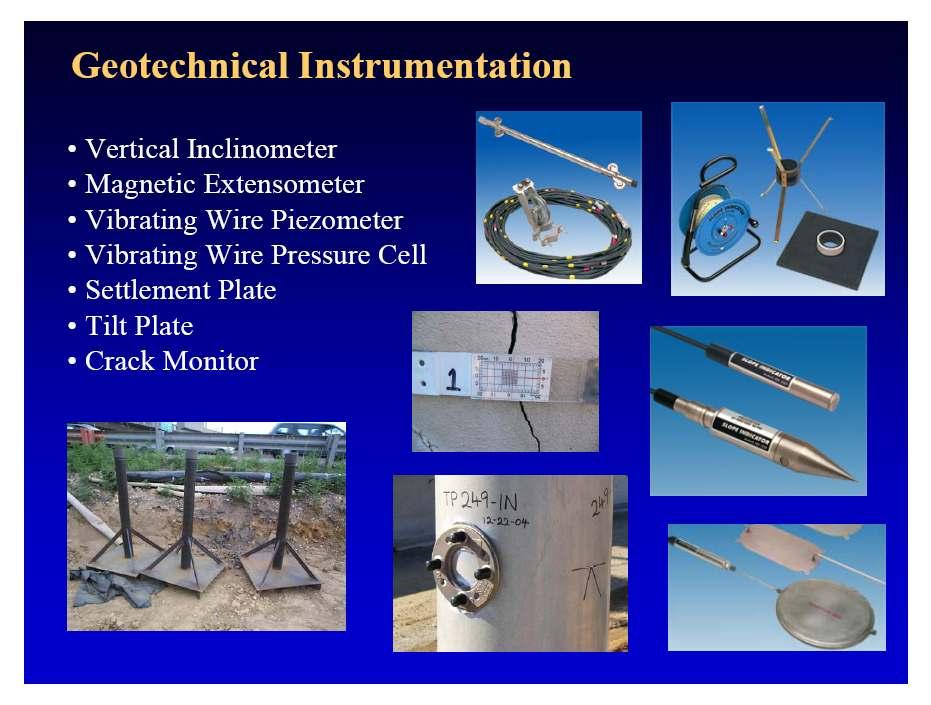

54 Terepi mozgás-, ill. erı- és feszültségmérések

55

56

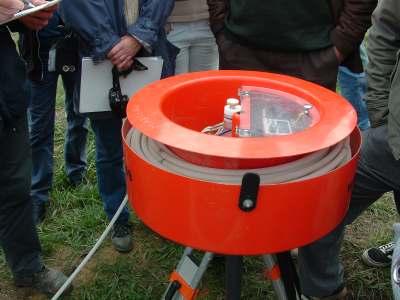

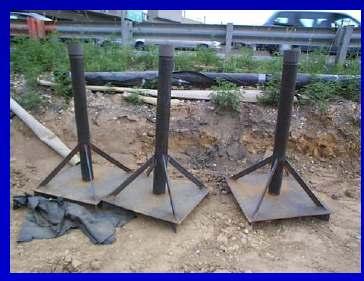

57 süllyedésmérés mérőtárcsa mérőrúd vízszintes mérıcsıben inklinométerrel mérıtárcsán szintezéssel

58

59 idı t nap b.o. t. j.o. süllye dés s mm

60 108, km szelvény terv ,25 108,00 107,75 107,50

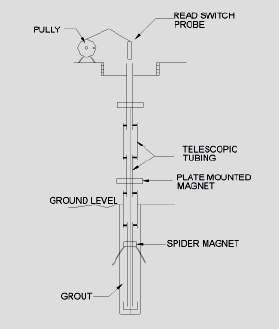

61 Extenzométer

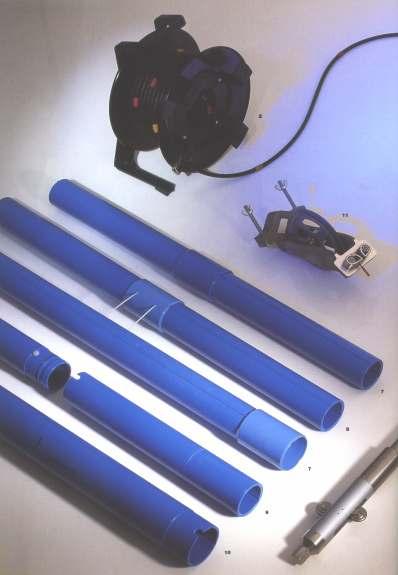

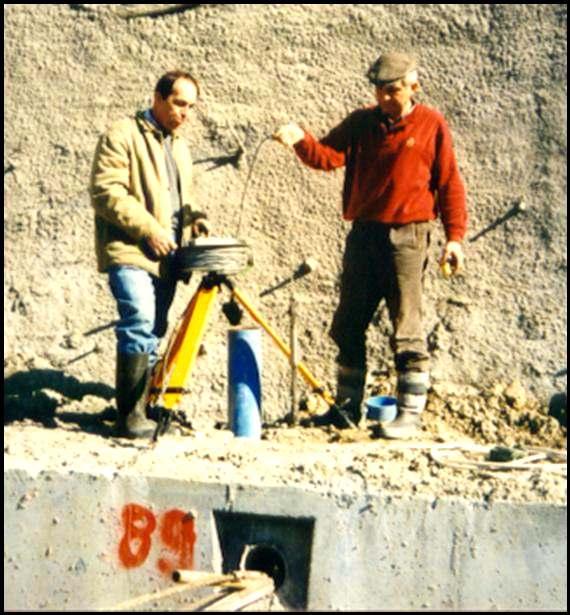

62 inklinométer

63

64

65 Budapest - MOM-Park - Verankerte Bohrpfahlwand Inklinometer- und Ankerkraftmessungen - Meßstelle 1 ~146,00 horizontale Verschiebung in Richtung Baugrube e mm , , , ,00 125,00 Tiefe z m m6 m1 m2 m3 m m horizontale Verschiebung in Richtung Baugrube e mm Maximum Kopfbalken Ankerkraft A kn obere Reihe untere Reihe Zeit Zeit

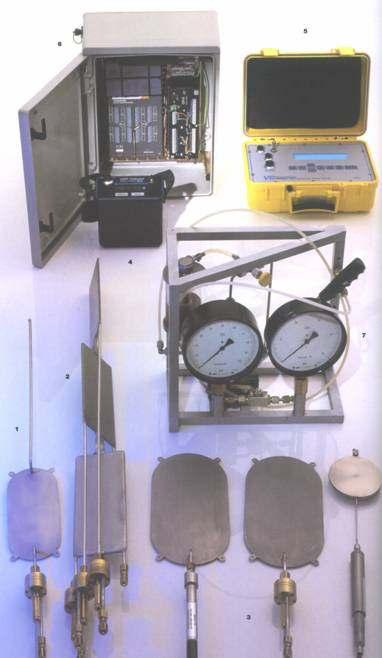

66 Földnyomásmérő cellák

67

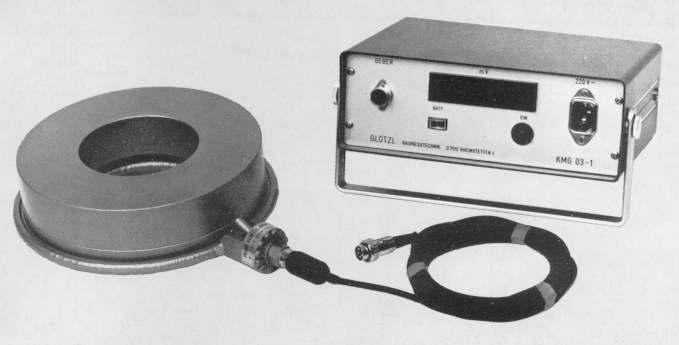

68 Erőmérő cellák

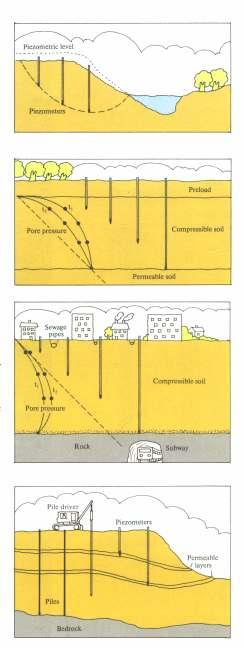

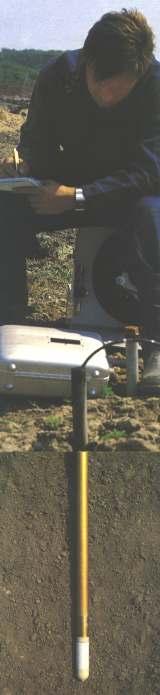

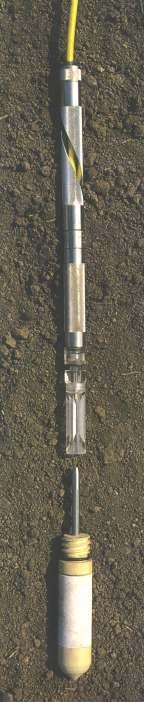

69 Pórusvíznyomásmérő piezométer és alkalmazási területei

70 Talajvízmegfigyelı kutak
