Dr. Szatmári István HÍDÉPÍTÉSI NEHÉZÁLLVÁNYOK TEHERBÍRÁSA

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Dr. Szatmári István HÍDÉPÍTÉSI NEHÉZÁLLVÁNYOK TEHERBÍRÁSA"

Zsolt Molnár
4 évvel ezelőtt
Látták:

1 Dr. Szatmári István HÍDÉPÍTÉSI NEHÉZÁLLVÁNYOK TEHERBÍRÁSA

2 Megfontolandó: Építés közben, a híd élettartamának 1% alatt a balesetek kb. 50%-a történik! Az okok: A teherbírás kihasználtsága igen magas A szabályzatok indokolatlan könnyítéseket tartalmaznak A tervezés kevésbé alapos Nehezen követhető, változó hatások A véglegestől jelentősen eltérő statikai váz

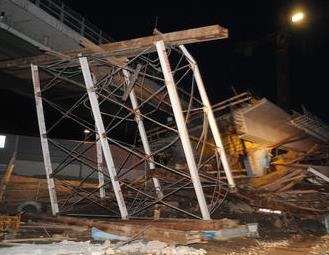

3 Ami történt - - balesetek a nehézállvány hibáiból: D1 ap Kurimany/Kiskerény híd 4 halott, 11 sérült S35 Frohnleiten bei Graz A7 Werneck, Schraudenbach Talbrücke 1 halott, 11 sérült A14 Ancona 2 halott, 2 sérült Ludvika (Svédország) 12 sérült

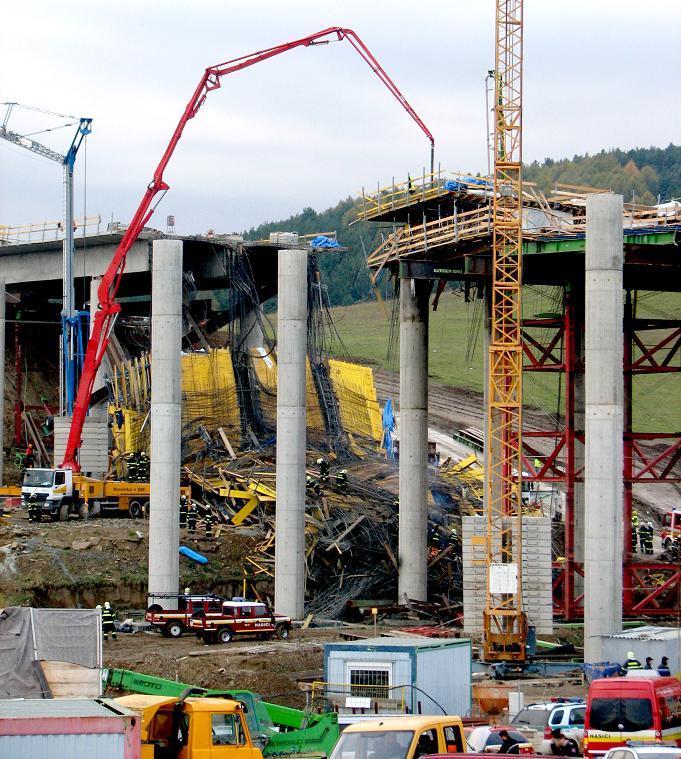

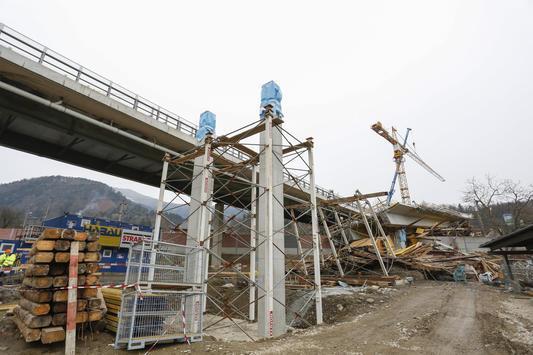

4 Kiskerény/Kurimany,

6 A baleset kivizsgálásának megállapításaira hivatkozva a Pravda arról írt: az autópályahíd betonozásakor használt segéd-tartószerkezet összeomlását az okozta, hogy a váz építésekor az elégségesnél kevesebb acél állványt használtak. A független szlovák lap szerint a balesetnek nem kellett volna bekövetkeznie, ha csak néhány darabbal több állványt használnak az építés során, ami legfeljebb 10 ezer euróval növelte volna meg az egyébként 332 ezer eurós kivitelezési árat.

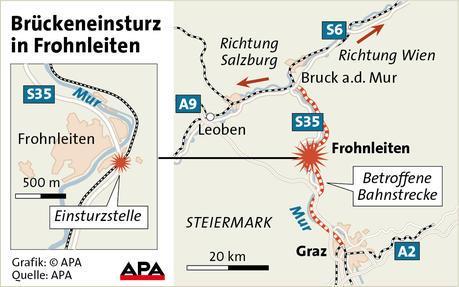

7 Frohnleiten,

8 / /index.do

10 Strabag-Vorstand Wanker erklärte,."es kann das Lehrgerüst gewesen sein", sagte er, doch auch ein nachgebendes Fundament komme als Auslöser des Einsturzes infrage. Wanker Strabag főnök : a zsaluzó állvány lehetett, de egy nem kellően merev alap is szóba jöhet az összeomlás kiváltójaként.

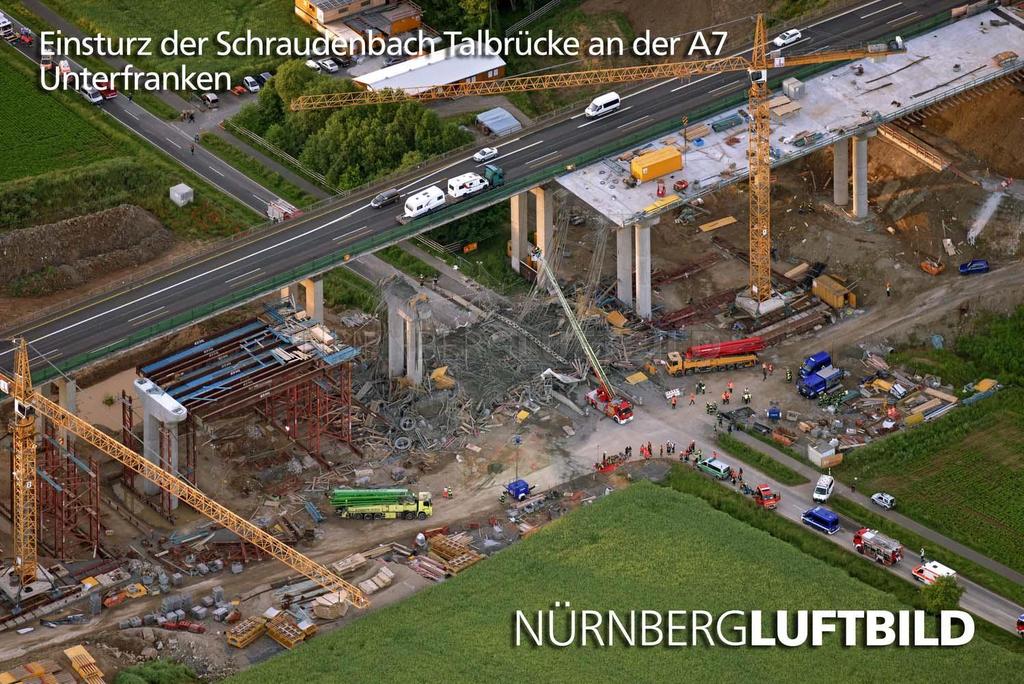

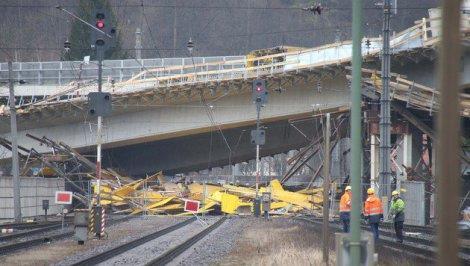

11 Werneck,

13 Fehler am Gerüst oder am Baugrund hält der Präsident der Bayerischen Ingenieurekammer für die wahrscheinlichste Ursache des Brückeneinsturzes in Unterfranken.. "Wenn zum Beispiel vor 40 Jahren ein Bauer da ein Loch gegraben hat, kann dadurch der Baugrund absinken", sagte Heinrich Schroeter der Deutschen Presse-Agentur.. Az állvány, vagy az alapozás hibáját tartja a hídomlás legvalószínűbb okának a Bajor Mérnökkamara elnöke Ha például 40 évvel ezelőtt egy paraszt itt egy lyukat ásott, az alap ettől megsüllyedhetett, mondta Heinrich Schroeter a DPA-nak.

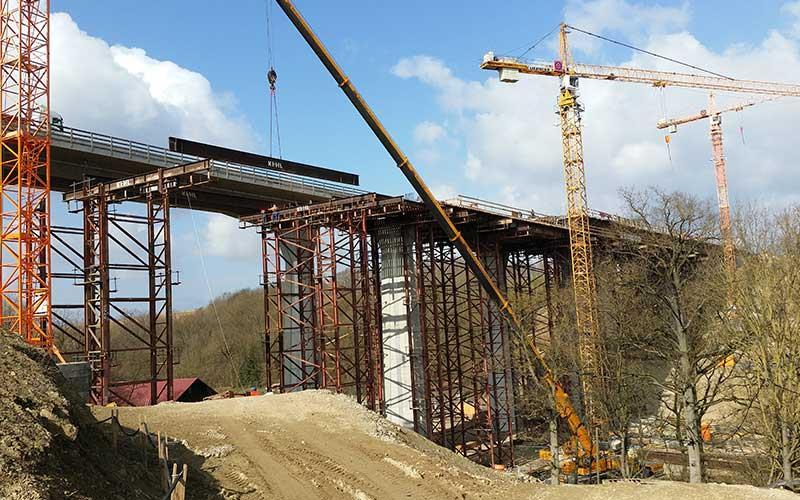

14 az állvány újraépítve.

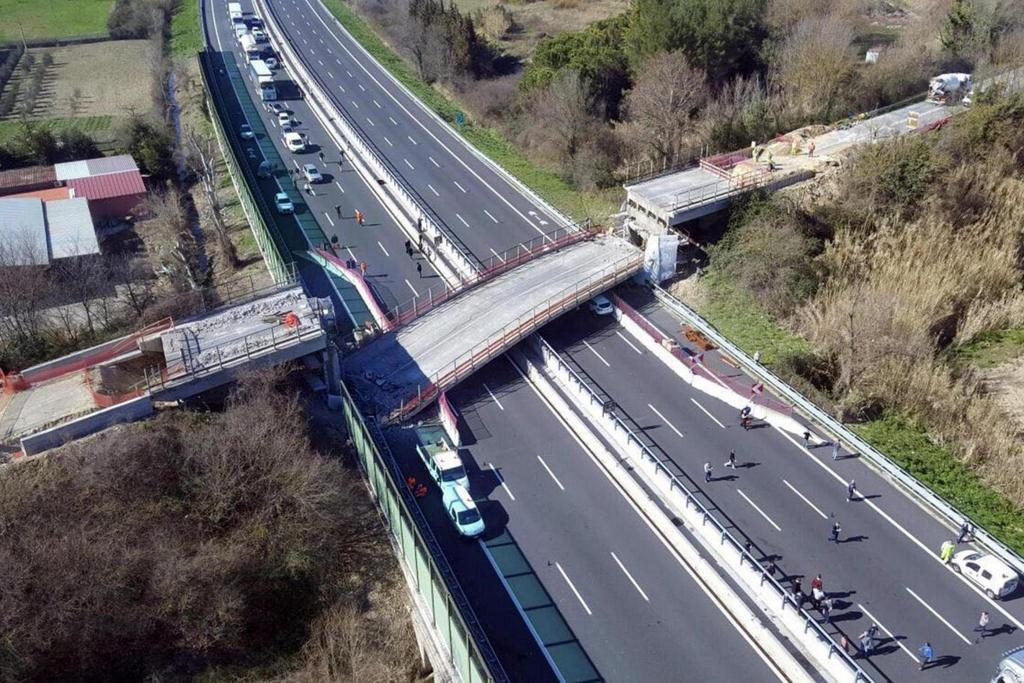

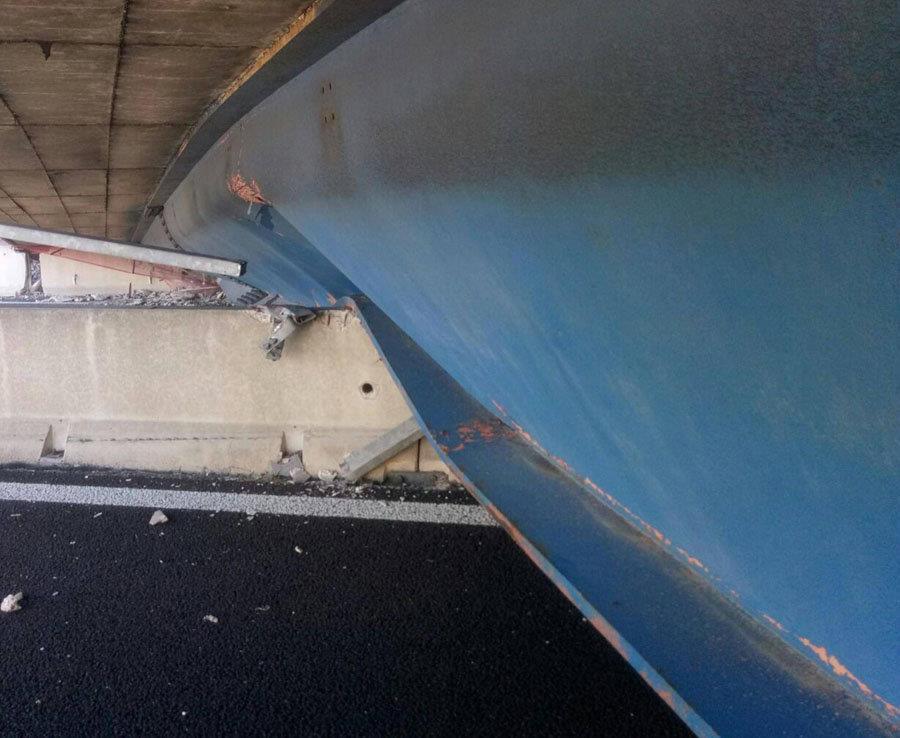

15 A14 ap Ancona,

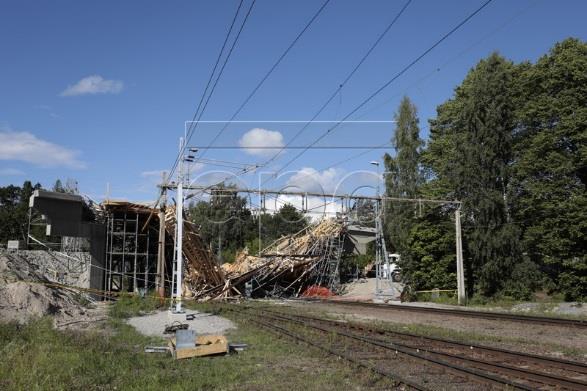

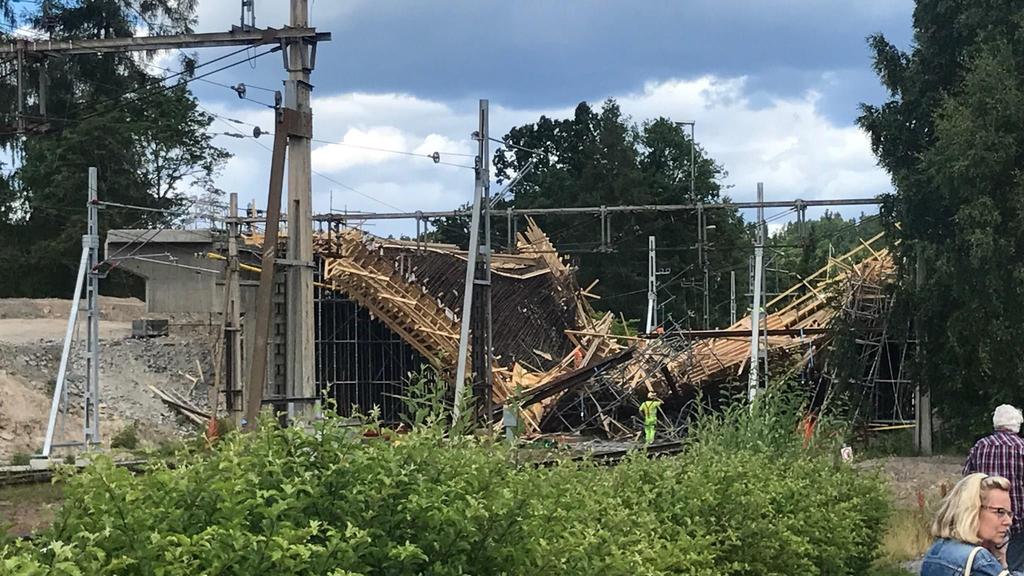

18 Ludvika, Svédország,

20 A szabályzati háttér EC 1990 biztonsági tényezők felvétele EC 1991 számításba vett terhek és hatások EC 1993 imperfekciók és szerkesztési szabályok

21 Milyen hatás a beton súlya betonozáskor az állványra? EC állandó hatás (G) (permanent action) Olyan hatás, mely egy adott referencia-időszakon belül nagy valószínűséggel mindvégig működik és nagyságának időbeli változása elhanyagolható, vagy ez a változás mindvégig egyirányú (monoton) egészen addig, amíg a hatás el nem ér egy bizonyos határértéket esetleges hatás (Q) (variable action) Olyan hatás, mely nagyságának időbeli változása nem hanyagolható el és nem is monoton. Ha állandó (G), γg = 1,35 ; ha esetleges (Q), γq = 1,50

22 Miért a monolit feszített beton hidak állványai dőlnek össze? m nyílású acélhíd önsúly 35 kn/m szerelési szélteher 3 kn/m H/V = 0, m nyílású fb híd önsúly 120kN/m szerelési szélteher 2,5 kn/m H/V = 0,02

23 EC

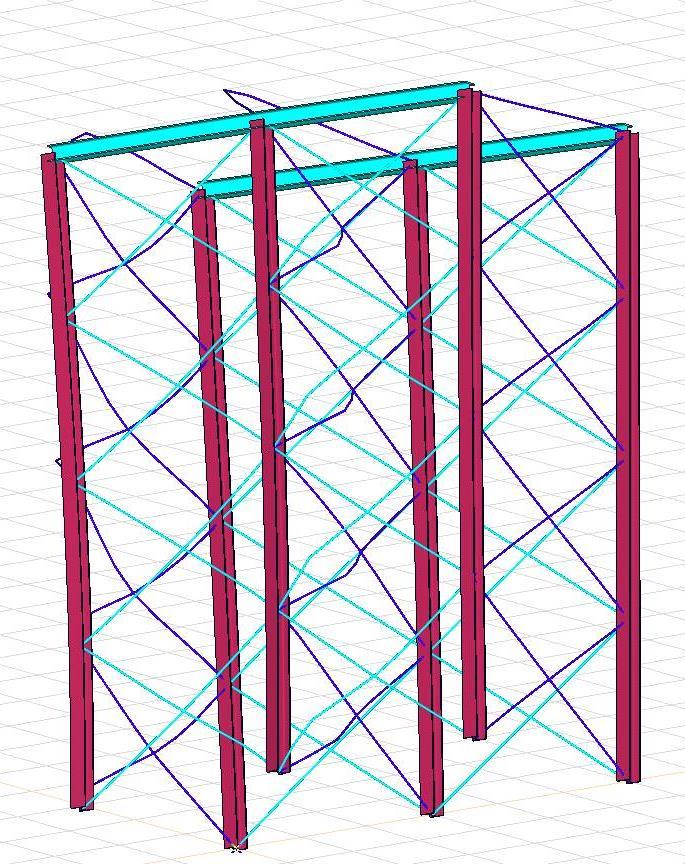

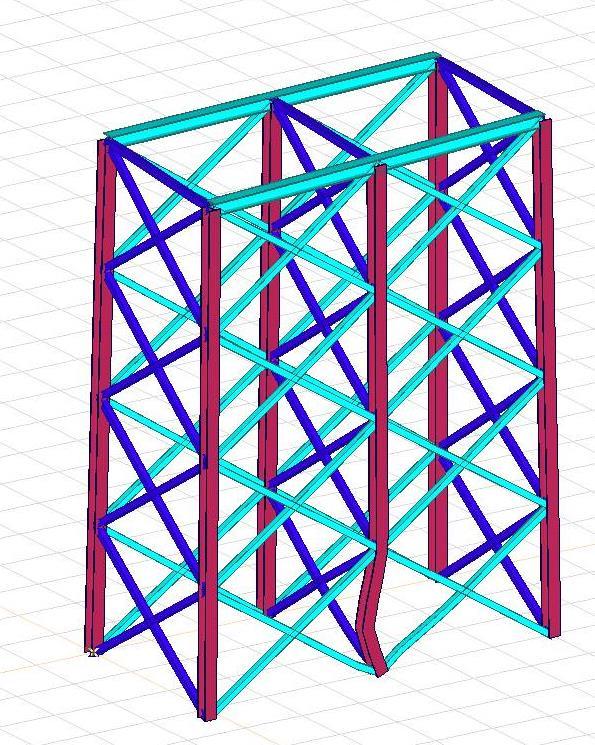

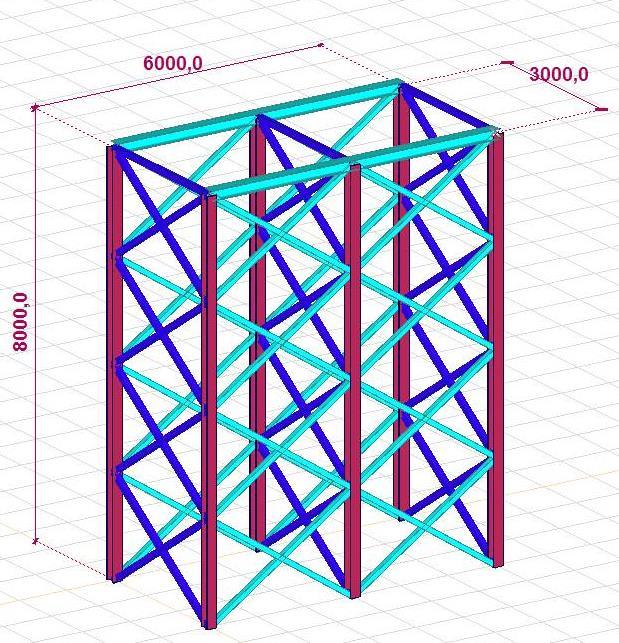

25 Az elvégzett számítás (paraméteres vizsgálat) Két modell készült: 01 a szerkezeti kialakítás jele HEB200 oszlopok HEB200 felső keresztgerenda Ø30 merevítő rudak megtámasztások: merevek 01a mint fent, de egy sarokoszlop alatt a megtámasztás merevsége 2,5E+4 kn/m (süllyedés 0,04mm/kN) 01b mint fent, de egy sarokoszlop alatt a megtámasztás merevsége 1,0E+4 kn/m (süllyedés 0,1mm/kN) 11 a szerkezeti kialakítás jele HEB200 oszlopok HEB200 felső keresztgerenda 100*100*2 merevítő rudak megtámasztások: merevek 11a mint fent, de egy sarokoszlop alatt a megtámasztás merevsége 2,5E+4 kn/m (süllyedés 0,04mm/kN) 11b mint fent, de egy sarokoszlop alatt a megtámasztás merevsége 1,0E+4 kn/m (süllyedés 0,1mm/kN) Nem lineáris, elmozdulással vezérelt számítás, rugalmasképlékeny anyag modellel (Axis VM12 program).

26 01 modell 11 modell

27 A teher oszloponként - függőlegesen V - vízszintesen H=m*V m=0; 0,03; 0,10 Teherparaméter: p p=py, ha V=Aoszlop* σy Relatív teherparaméter: αy = p/py

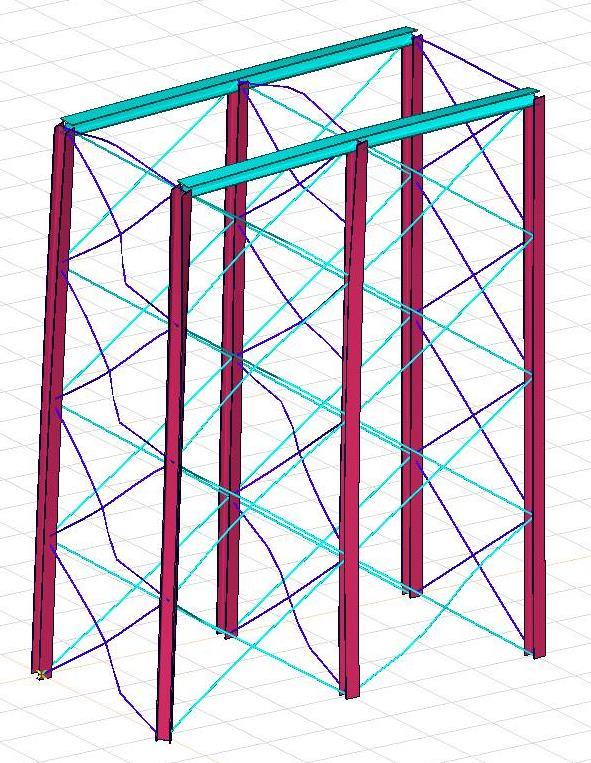

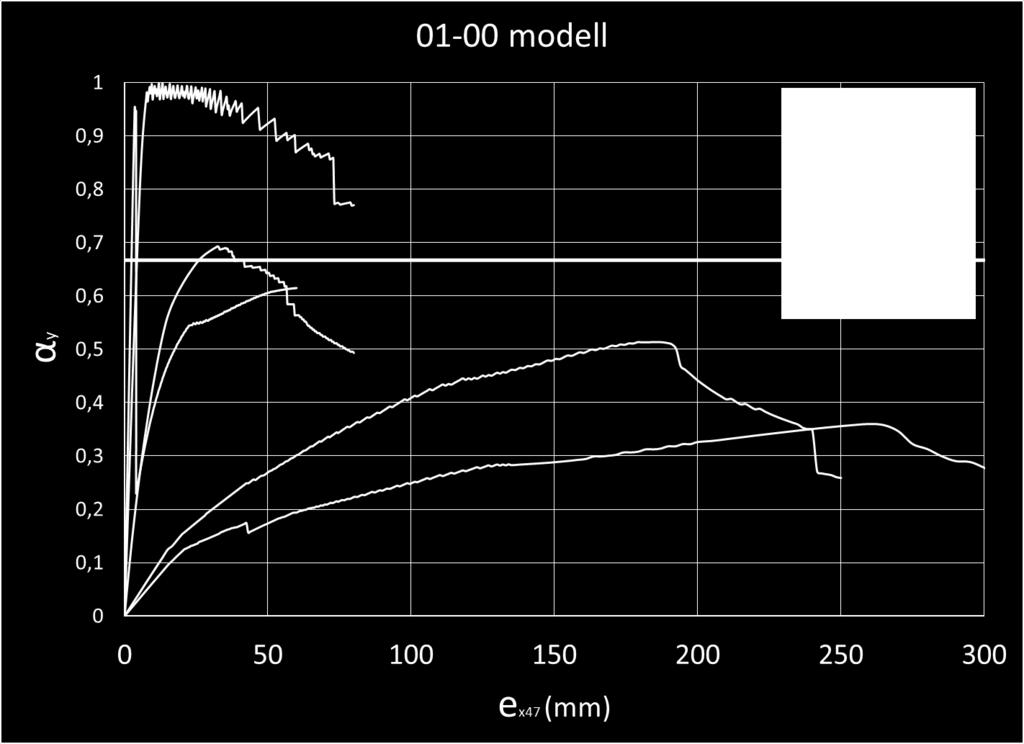

29 01b-00 11b-00

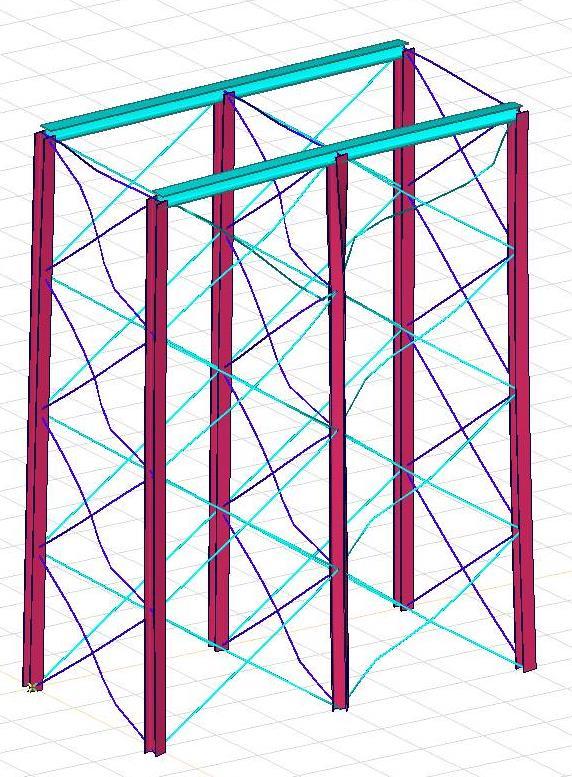

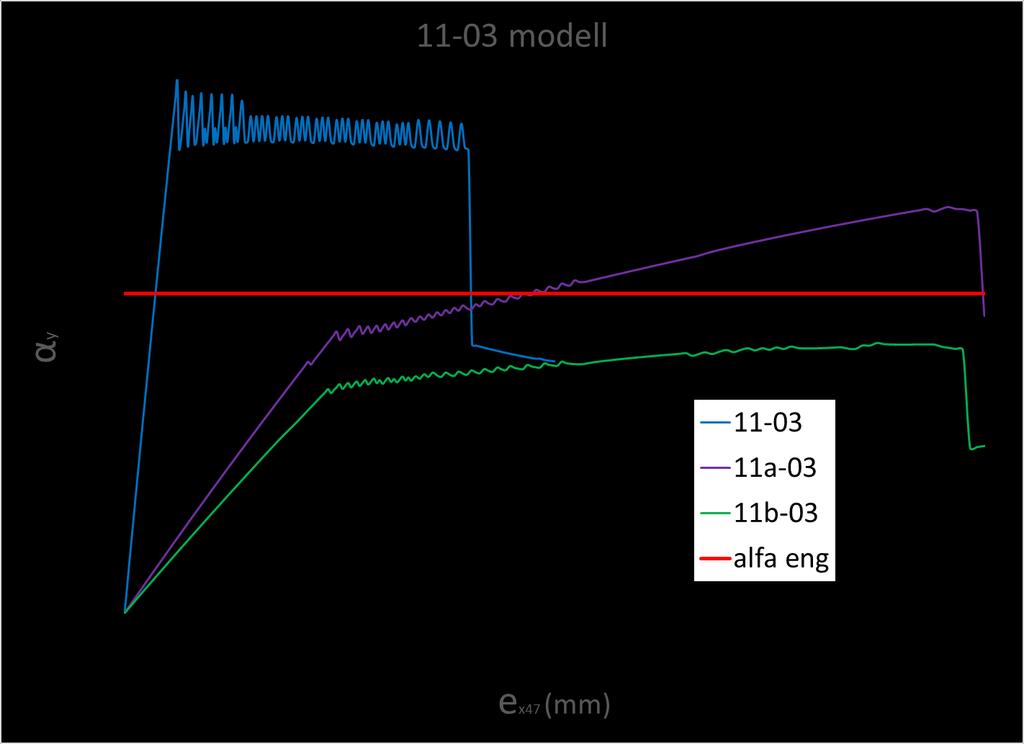

31 01b-03 11b-03

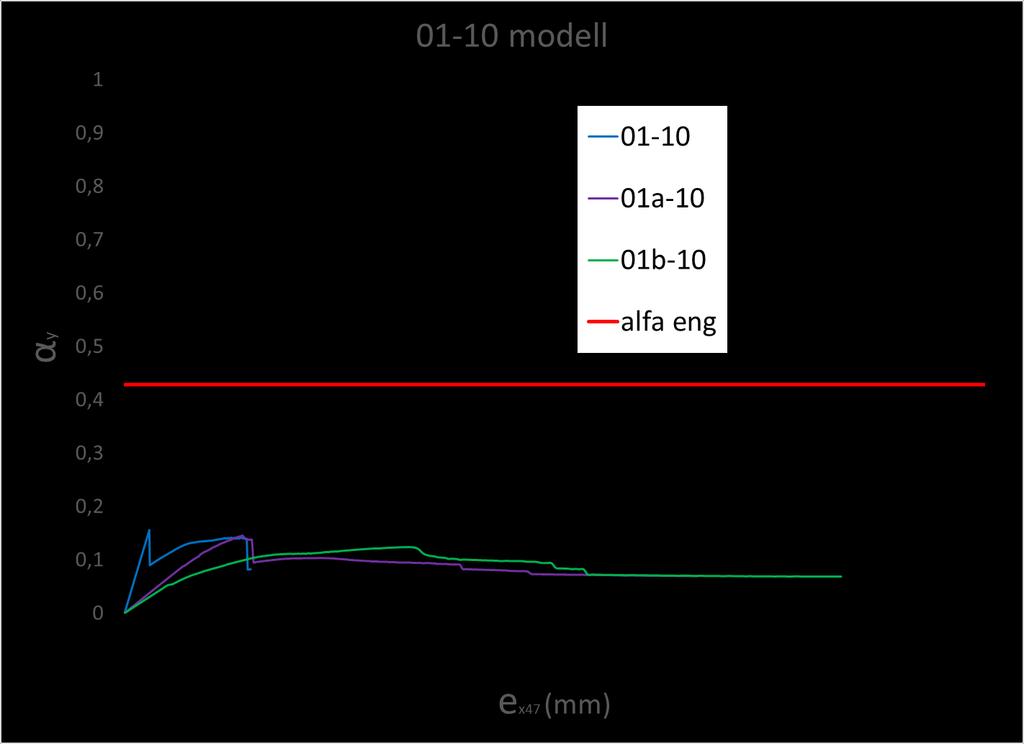

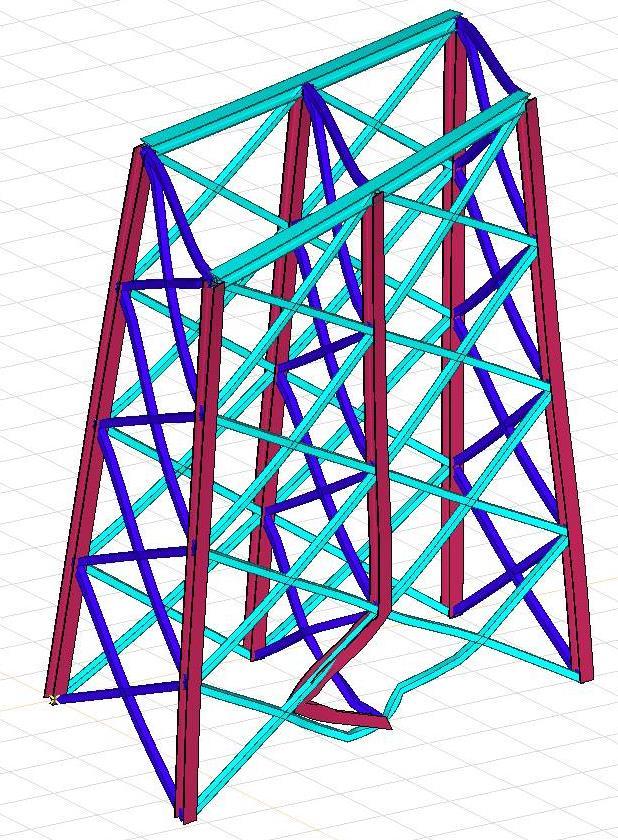

33 01b-10 11b-10

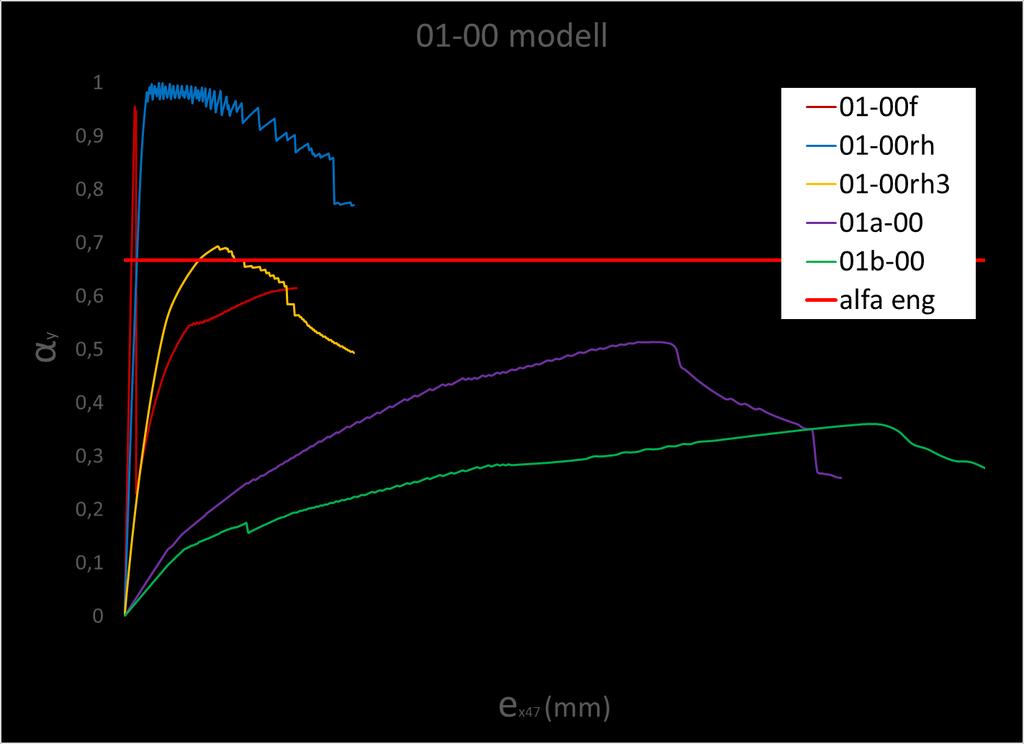

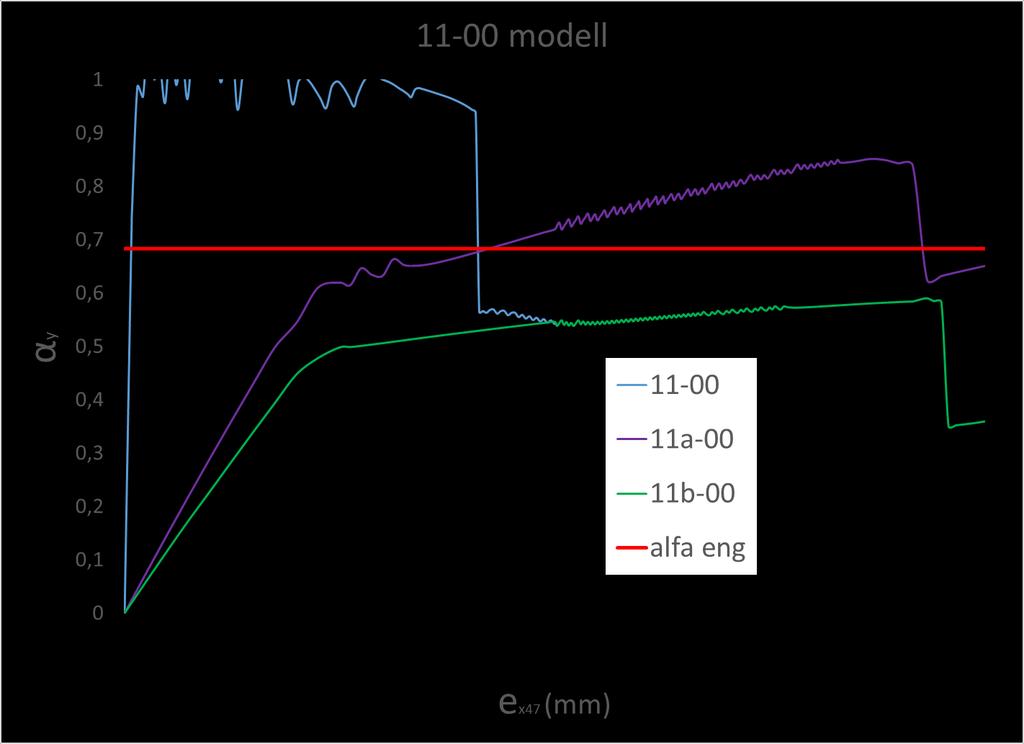

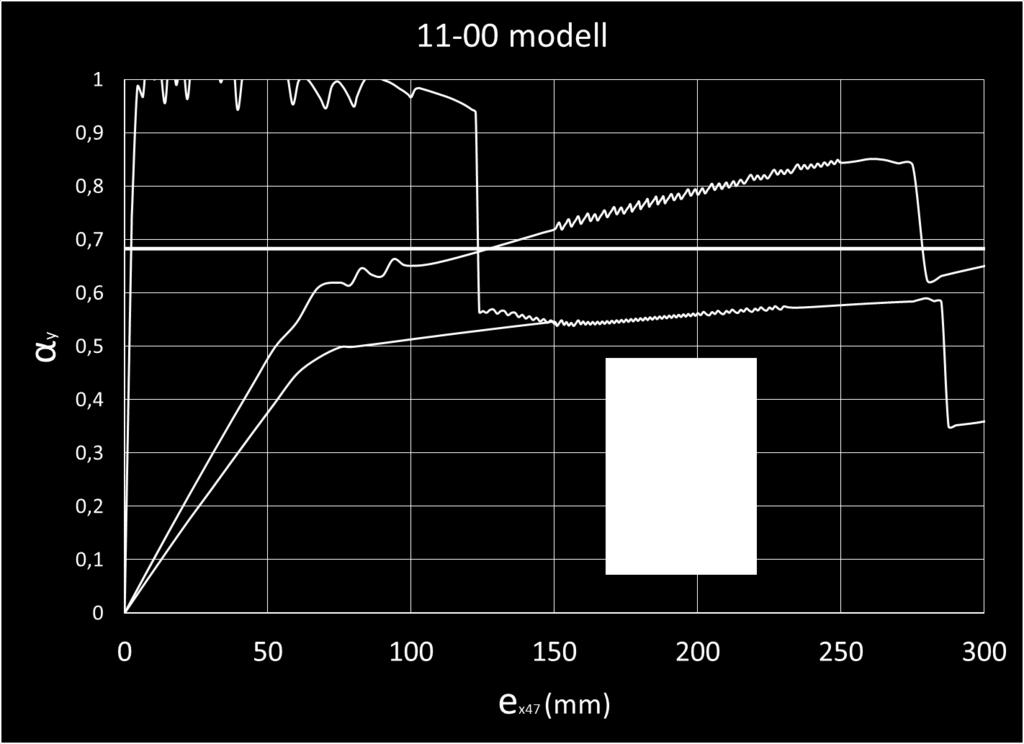

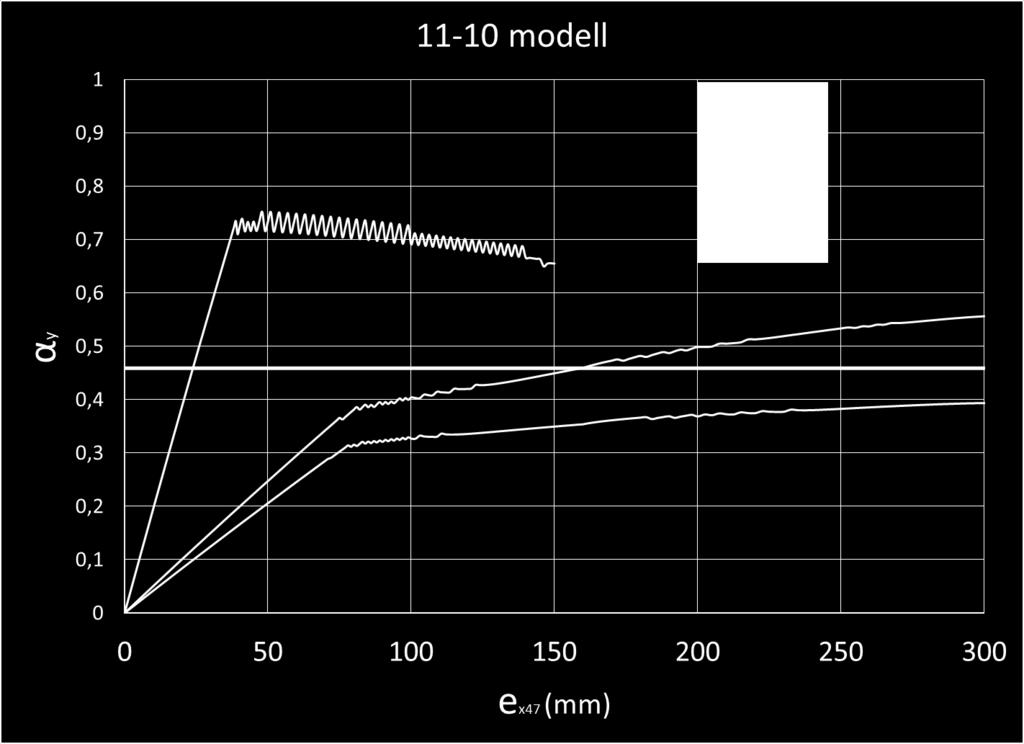

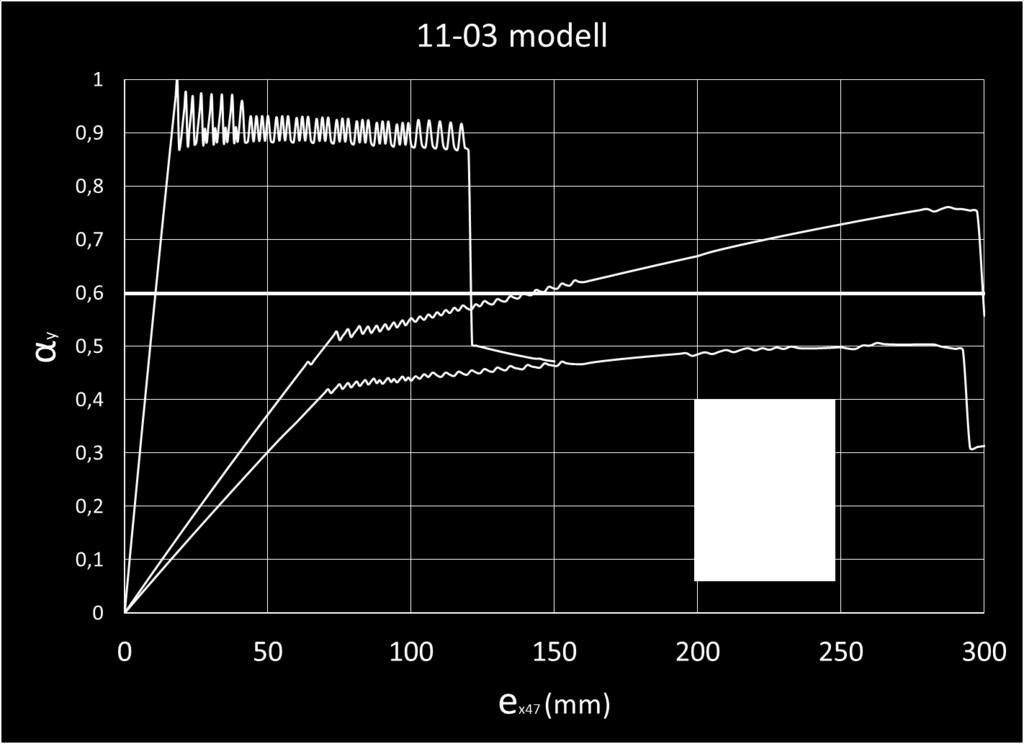

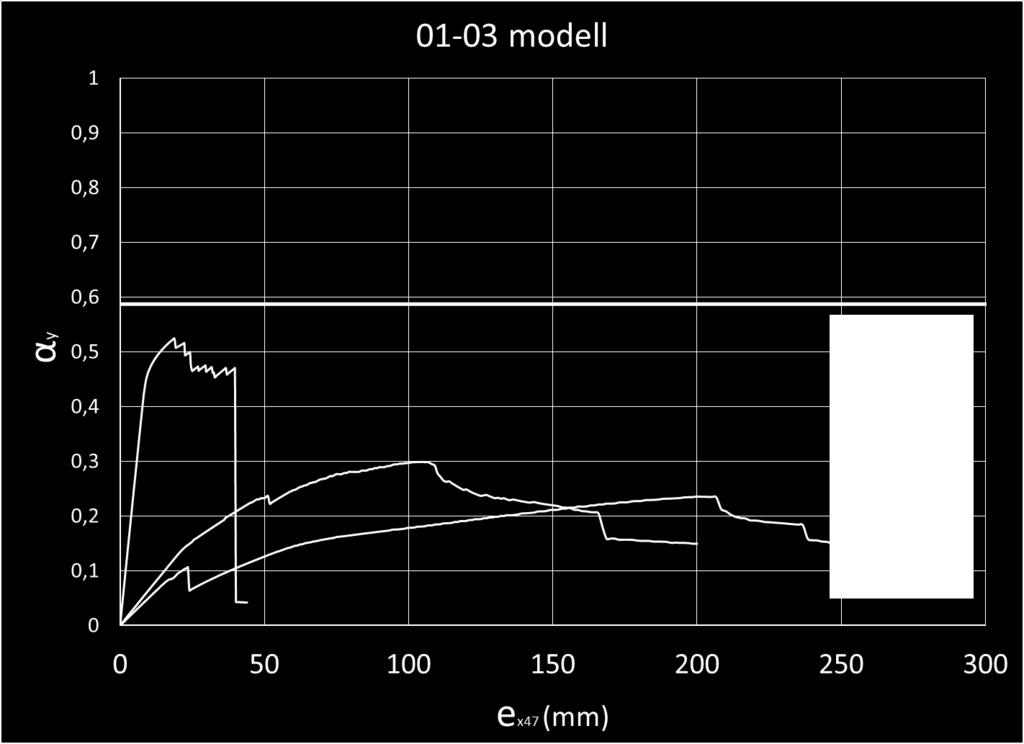

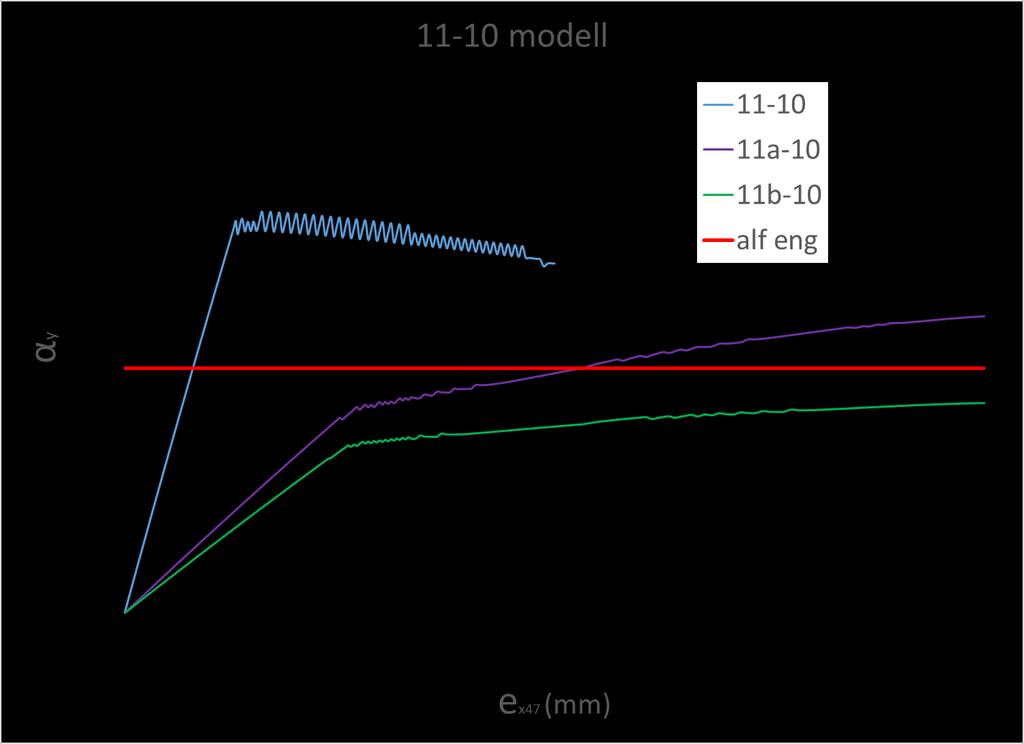

34 αy modell függőleges elmozdulás 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 11a-10 11b-10 0, ez47 (mm)

35 A valóság és a modell

37 Az állvány célszerű kialakítása: - megfelelő teherbírású és merevségű alapozás - a terhek reális számba vétele (lehetséges többletterhek és dinamikus hatások) - megfelelő nagyságú oldalerők felvétele (5 10 %) - hőmérséklet változás kezelése - a végleges szerkezetével azonos biztonsági követelmények és szerkesztési szabályok teljesítése, különösen λ max < 100! Ne felejtsük el: Az állvány biztosan megkapja a számított terhet, a híd valószínűleg soha!

38 Köszönöm a figyelmüket!
