UTÓFESZÍTETT SZERKEZETEK TERVEZÉSI MÓDSZEREI

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "UTÓFESZÍTETT SZERKEZETEK TERVEZÉSI MÓDSZEREI"

Átírás

1 UTÓFESZÍTETT SZERKEZETEK TERVEZÉSI MÓDSZEREI DR. FARKAS GYÖRGY Professor emeritus BME Hidak és Szerkezetek Tanszék MMK Tartószerkezeti Tagozat Szakmai továbbképzés 2017 október 2.

2

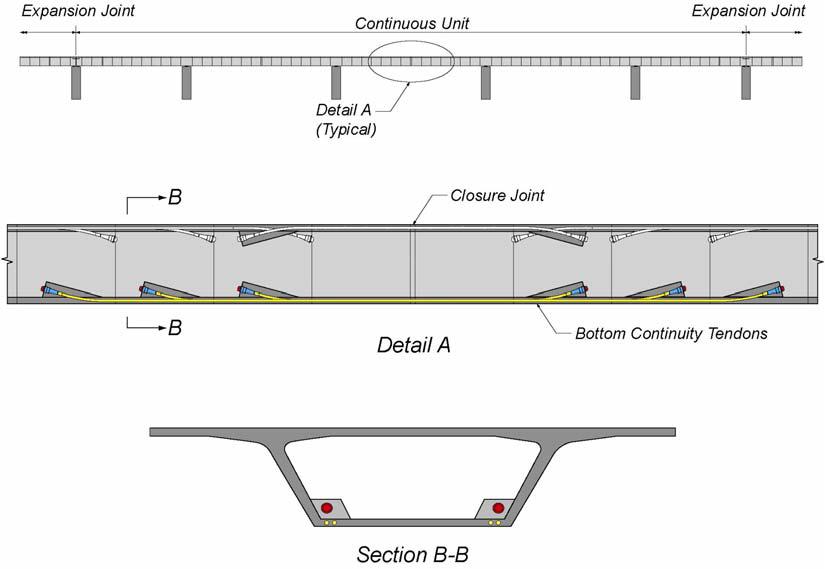

3 KÁBELVEZETÉS EGYENES VONALÚ TÖRTVONALÚ ÍVES

4 TERVEZÉS 1. BELSŐ MÓDSZER A KRITIKUS KERESZTMETSZET EK IGÉNYBEVÉTELEI SZERINT A FESZÜLTSÉGEK KORLÁTOZÁSA ALAPJÁN A KERESZTMETSZET MINÉL NAGYOBB RÉSZE LEGYEN NYOMOTTT

5 TERVEZÉS 1. BELSŐ MÓDSZER A KRITIKUS KERESZTMETSZET EK IGÉNYBEVÉTELEI SZERINT A TEHERBÍRÁSI HATÁRÁLLAPOT ALAPJÁN

6 A SZERKEZET STATIKAI HATÁROZATLANSÁGÁNAK HATÁSA

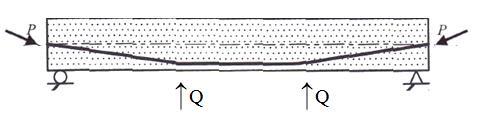

7 TERVEZÉS KÚLSŐ MÓDSZER HELYETTESÍTŐ EGYENÉRTÉKŰ TEHER ALAPJÁN

8 A feszítés hatásával egyenértékű teher meghatározása a feszítés hatását külső egyenértékű teherként vesszük számításba előnye különösen sokszorosan határozatlan tartóknál (gerenda, felületszerkezet) jelentkezik alkalmazása különösen csúszóbetétes tartóknál kedvező Alapelvek: (az általánosságot megtartva, de háromtámaszú tartón bemutatva) A feszítőerő a feszítőkábelre, ellentettje a betonra működik.

9 A feszítőkábelre működő erők

10

11 A helyettesítő terhek a szerkezet statikai vázától függetlenek és a feszítés hatásának gyors és elegendően pontos számításba vételét teszik lehetővé. Az alkalmazás hatékonysága főleg határozatlan tartóknál jelentkezik. A HELYETTESÍTŐ EGYENÉRTÉKŰ TEHER A TARTÓ STATIKAI VÁZÁTÓL FÜGGETLEN!

12 Példák Kéttámaszú tartó, parabolikus kábelvezetéssel kialakított feszítéssel A tartó statikai modelljében célszerű a terheket két terhelési komponensre bontani - a b, teherkomponensbőll keletkeznek belső erők - a c, teherkomponenseket a támaszreakciók közvetlenül egyensúlyozzák

13 kétnyílású gerenda Általános eset Ha P 1 = P 2 és feltételezve, hogy a tartó végein a feszítőerőt a szilárdsági tengelyben horgonyozzuk le, az igénybevételeket okozó teherrendszer az ábrának megfelelően:

14 A belső erő ábrák ekkor A tehernek megfelelő reakciók: a közvetlen reakciók A két érték összege adja a teljes támaszreakciót a feszítésből.

15 A szerkezet statikai határozatlansága következtében keletkező másodlagos nyomaték meghatározása. A feszítés közvetlen hatásából származó elsődleges nyomaték a középső támaszon: Mp =Pe A statikai határozatlanságból származó másodlagos nyomaték: M A teljes nyomaték a feszítés hatására:

16 A kiegyensúlyozás elve: A vizsgált gerenda legyen egyenletesen megoszló teherrel terhelve. Az u irányváltozási erő a q külső teherrel ellentétes irányú. A kábel vonalvezetését és annak függvényében a feszítőerő nagyságát válasszuk meg úgy, hogy u=b q legyen. b: a kiegyensúlyozás mértékét jellemző együttható. b=1 teljes kiegyensúlyozás b<1 részleges kiegyensúlyozás

17 GERENDA, VAGY EGYIRÁNYBAN TEHERVISELŐ LEMEZSÁV TERVEZÉSE A feszítés hatása parabolikus vezetésnél p felfele mutató egyenletesen megoszló teher a támaszokon a törés miatt koncentrált erők koncentrált (függőleges és vízszintes) erők a lehorgonyzásnál A feszítésből származó igénybevételek a folytatólagos tartón működő p i terhekből számíthatók. a közbenső nyílásokban: a szélső nyílásokban:

18 A tényleges vonalvezetés modellezése: A tényleges vonalvezetésben nem lehetnek töréspontok! A támaszoknál minél kisebb sugarú ív mentén kell átvezetni a feszítőbetéteket. Az inflexiós pontok helyzete alapján a kábelvezetés geometriai jellemzői.

19

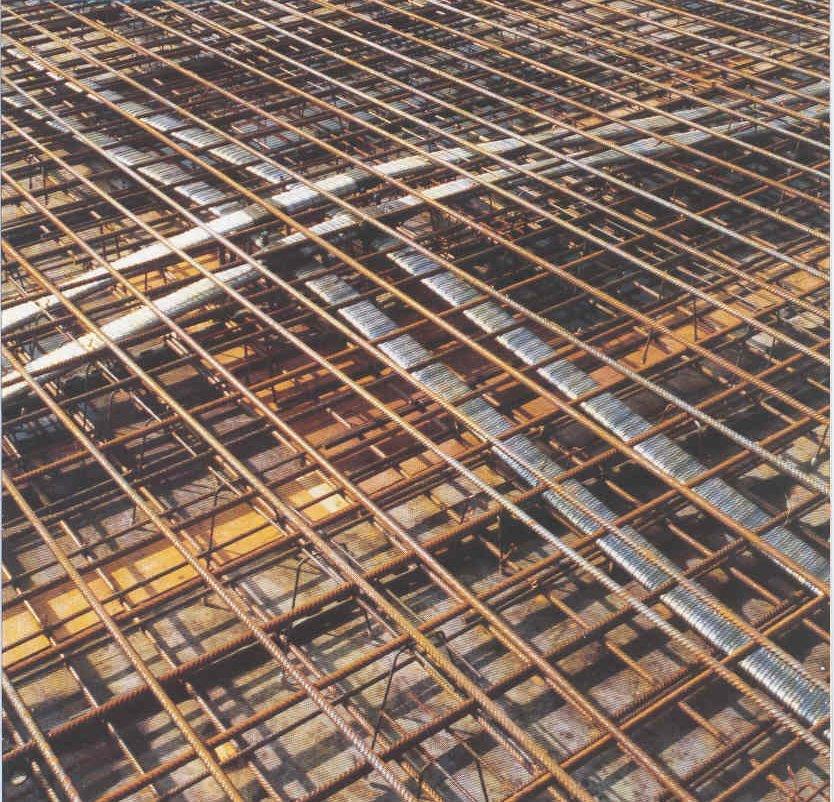

20 SÍKLEMEZ FÖDÉM FESZÍTÉSIRENDSZEREK

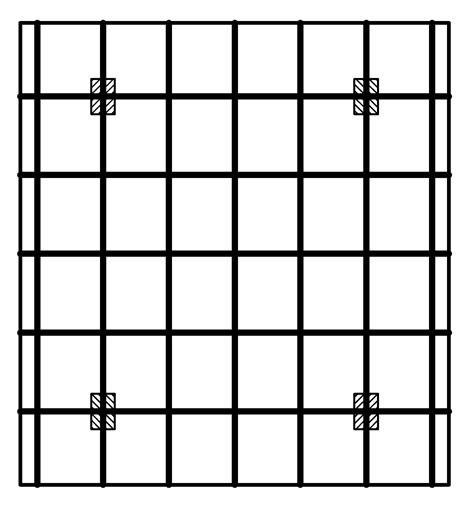

21 MINDKÉT IRÁNYBAN EGYENLETES KÁBELKIOSZTÁS A TELJES MEGOSZLÓ TERHET MINDKÉT IRÁNYBAN, EGYMÁSTÓL FÜGGETLENÜL EGYENSÚLYOZNI KELL!

22 A TÉNYLEGES KÁBEALAKHOZ TARTOZÓ HELYETTESÍTŐ TEHER

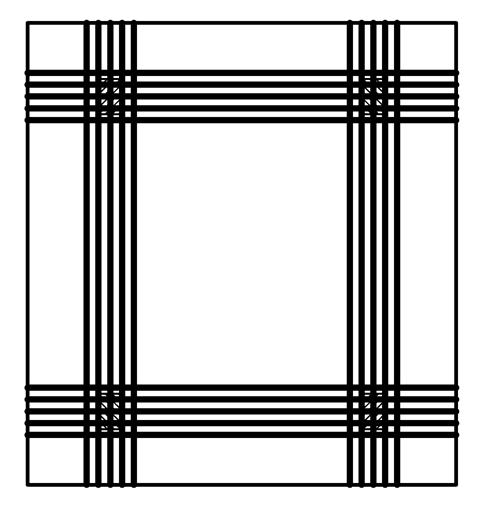

23 OSZLOPSÁVBA KONCENTRÁLT FESZÍTÉS A feszítőbetét mennyiséget abból a feltételből célszerű meghatározni, hogy a koncentrált kábelekkel a teljes lemezmezőre vonatkozóan ugyanakkora nyomatékot vegyünk fel, mint amekkorát a megoszló kábelek egyensúlyoznak. A koncentrált feszítőbetét esetén a háromszög teher miatt Ez az egyenletesen megoszló kábelvezetéshez képes 2/3 kábelmennyiséget jelent.

24 KÜLÖNLEGES SZERKEZETEK ATOMREAKTOR KONTÉNMENT

25

26

27

28 KÖSZÖNÖM A FIGYELMET 2016/11/15

29 2016/11/15
