1 ANSYS alkalmazások a BME Hidak és Szerkezetek Tanszékén Joó Attila László Ansys konferencia és partneri találkozó

2 Építőmérnöki Kar Szerkezetvizsgáló Laboratórium, Szerkezetinformatikai Laboratórium Ansys konferencia és partneri találkozó

3 Ansys Academic Teaching Introductory - 25 gép Szerkezetinformatikai Labor Academic Teaching Advance - 5 gép Doktoranduszok Academic Research - 1 gép Doktoranduszok + Ipari projektek eseti bérléssel Ansys konferencia és partneri találkozó

4 Numerikus analízis Eurocode 3 L GNB GNI MN lineáris analízis - geometriailag nemlineáris instabilitási analízis geometriailag nemlineáris (másodrendű) analízis anyagi nemlineáris analízis GMNI geometriai- és anyagi nemlineáris imperfekt analízis Virtuális kísérlet Ansys konferencia és partneri találkozó

5 Ansys programozás APDL Matlab+Ansys Ansys konferencia és partneri találkozó

6 Oktatás Kutatás Ipar Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar

7 Oktatás Építő 2000 / MSc képzés Választható tárgy: Acél CAD / Acél VEM ~ 10 hallgató évente, 2001-től, önálló házi feladat TDK / OTDK dolgozat ~ 3 hallgató évente Diploma 1-2 hallgató évente Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar

8 Oktatás Kutatás Ipar Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar

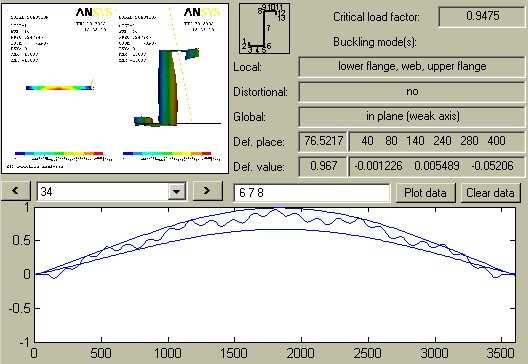

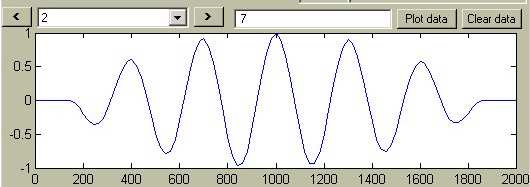

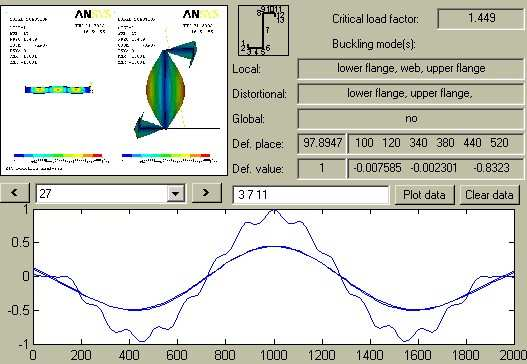

9 Automatizált stabilitásvesztési alakfelismerés Ansys konferencia és partneri találkozó Joó Attila Oktatás Kutatás Ipar

10 Trapézlemez gerincű hibrid hidak beroppanás vizsgálatának numerikus modellezése Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar Kövesdi Balázs

11 Vékonyfalú tetőszerkezet modellezése Korcolt tető egy szegmense támasz szelemene k szelemenkifüggesztő Modell verifikációja teljes léptékű kísérleti eredményekkel Tönkremeneteli módok Átlapolás híd híd lábazat rugó elem korc Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar Joó Attila

12 Budapesti Műszaki és Gazdaságtudományi Egyetem Acélszerkezetű oszlop-gerenda kapcsolat acél S420 oszlop öv M gerenda 600 mm T-elem 400 mm M ~HE-400 Ansys konferencia és partneri Oktatás Kutatás találkozó Ipar Kovács Nauzika

13 Vasbeton gerenda Ansys konferencia és partneri találkozó Seres Noémi Oktatás Kutatás Ipar

14 Oktatás Kutatás Ipar Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar

Merevítés csomópont 400 300 Erő [kn] 200 100 0 0 5 10 15 20 25 30 Elmozdulás [mm]

15 Merevítés csomópont Erő [kn] Elmozdulás [mm] Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar Joó Attila

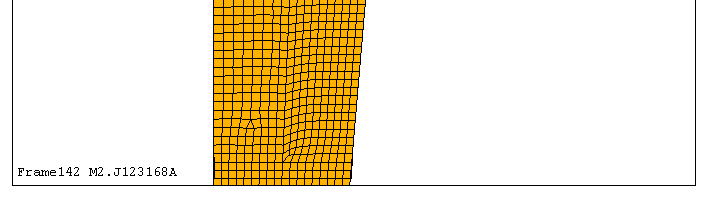

16 Acél keretszerkezetek SHELL181 teljes héjszerkezetű modell szabadságfok, virtuális kísérlet csuklós befogott Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar Joó Attila, Kovács Dániel

17 Imperfekció felvétele Összes lehetséges tönkremeneteli módnak megfelelő Globális Elem, síkba eső Elem, síkra merőleges Stabilitásvizsgálatból Lokális Stabilitásvizsgálatból Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar Joó Attila, Kovács Dániel

18 Eredmények tönkremeneteli módok szilárdsági tönkremenetel közbenső oszlopkihajlása kifordulás az oszlopban oszlopkihajlás és kifordulás interakciója VEM Teherbírás 1 Szabványos teherbírás Összes teher α 1 x α 2 Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar Joó Attila, Kovács Dániel

statika M0 Északi Duna- híd Ansys ANSYS Oktatás konferencia Felhasználói és Konferencia partneri

19 Új Duna-hidak Dunaújvárosi Duna-híd M0 Északi Duna-híd támaszköz: 307,8 m támaszköz: 300 m ívmagasság: 48 m pilonmagasság: 97 m (600 m) szakértők, társtervezők Dunaújvárosi Duna-híd független statika M0 Északi Duna- híd Ansys ANSYS Oktatás konferencia Felhasználói és Konferencia partneri Kutatás találkozó Ipar április Budapest, BME, Informatika Joó épület Attila, Vigh Gergely

20 Dunaújváros hídmodell Ansys konferencia és partneri találkozó Joó Attila Oktatás Kutatás Ipar Joó Attila

Numerikus modell verifikáció material and geometrical nonlinearity imperfection: e 0 = 2 mm on the half side of the model non-symmetrical behaviour e 0 load 350 [kn] 300 250 200 150 100 50 total

21 Numerikus modell verifikáció material and geometrical nonlinearity imperfection: e 0 = 2 mm on the half side of the model non-symmetrical behaviour e 0 load 350 [kn] total loading half-sided loading measured calculated deflection [mm] load [kn] a b total loading measured calculated a b arch horizontal deformation [mm] Joó Attila Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar Joó Attila

22 Beúsztatás állapota Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar Joó Attila, Vigh Gergely

23 M0 Észak modellezési szintek Rúd- + tartórács-modell Y Z X Rúd- + felületmodell Almodellek Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar Vigh Gergely

24 Építési folyamat szimulációja 1. Anyagok időbeli viselkedése: beton zsugorodása, feszítés relaxációja: hőmérsékleti teher időben változó beton kúszása: implicit creep option (Generalized Graham), minden loadstep után újradefiniálva (időben aktív szakaszonként elemek közelítve) 2. Építés folyamata: speciális birth&death (nem a beépített) anyagjellemzők változtatása inaktív elemek (E = 0) félig aktív elemek Y Z X aktív elemek MX MX Y Z X MN aktív elemek MX MX Y Z X MN Y Y Z X MN Z X MN Ansys Oktatás konferencia és partneri Kutatás találkozó Ipar Vigh Gergely

25 Köszönöm a figyelmüket! Ansys konferencia és partneri találkozó
