1 Támfalak

2 támfalak (gravity walls) Kő, beton vagy vasbeton anyagú, síkalapon nyugvó, előre vagy hátra nyúló talpszélesítéssel, merevítő bordákkal vagy azok nélkül készülő falak. A megtámasztásban meghatározó szerepe a fal önsúlyának van, amihez egyes típusok esetében a talaj vagy szilárd kőzet stabilizáló tömege is hozzájárul. Az ilyen faltípusok közé tartoznak az állandó vagy változó keresztmetszetű beton súlytámfalak, a síkalapozású vasbeton szögtámfalak, a merevítő bordás falak. befogott falak (embedded walls) Acélból, vasbetonból vagy fából készült, viszonylag vékony falak, amelyek egyensúlyát horgonyok, dúcok és/vagy a passzív földnyomás biztosítja. Az ilyen falak hajlítási teherviselő képessége főszerepet játszik a megtámasztásban, míg a fal súlyának szerepe jelentéktelen. Példa az ilyen falakra a szabadon álló, a kihorgonyzott vagy dúcokkal megtámasztott acél vagy beton szádfal és résfal. összetett támszerkezetek (composite retaining structures)

3

4 Támfalak súlytámfal szögtámfal G G E a máglyafal gabionfal vasalt földtámfal R szegezett fal

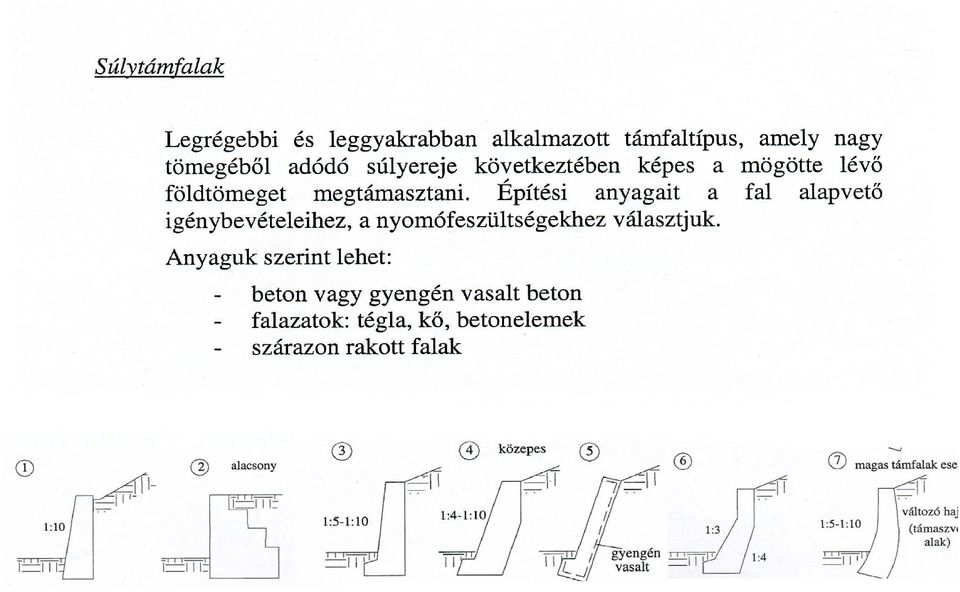

5 Súlytámfalak

6

7

8

9

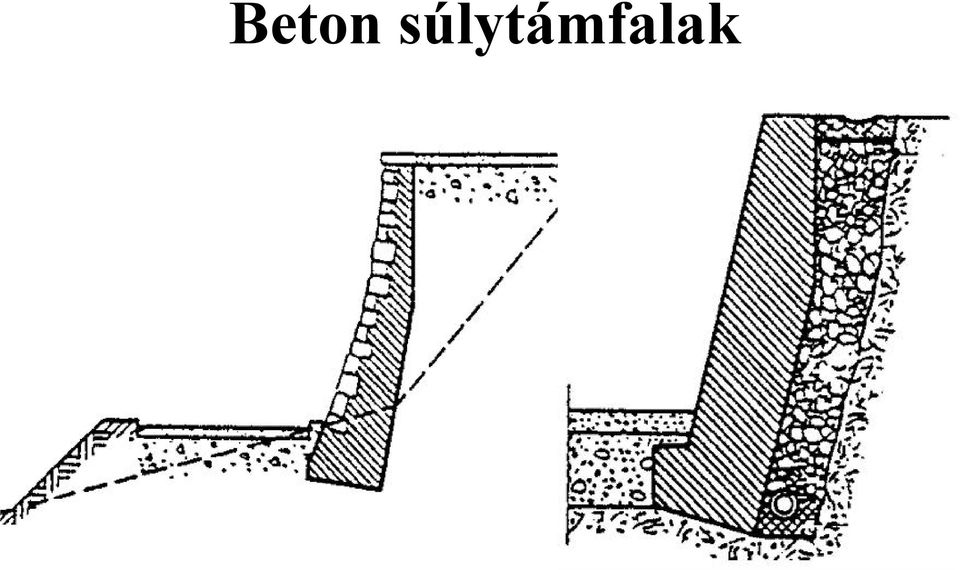

10 Beton súlytámfalak

11

12 Szögtámfalak

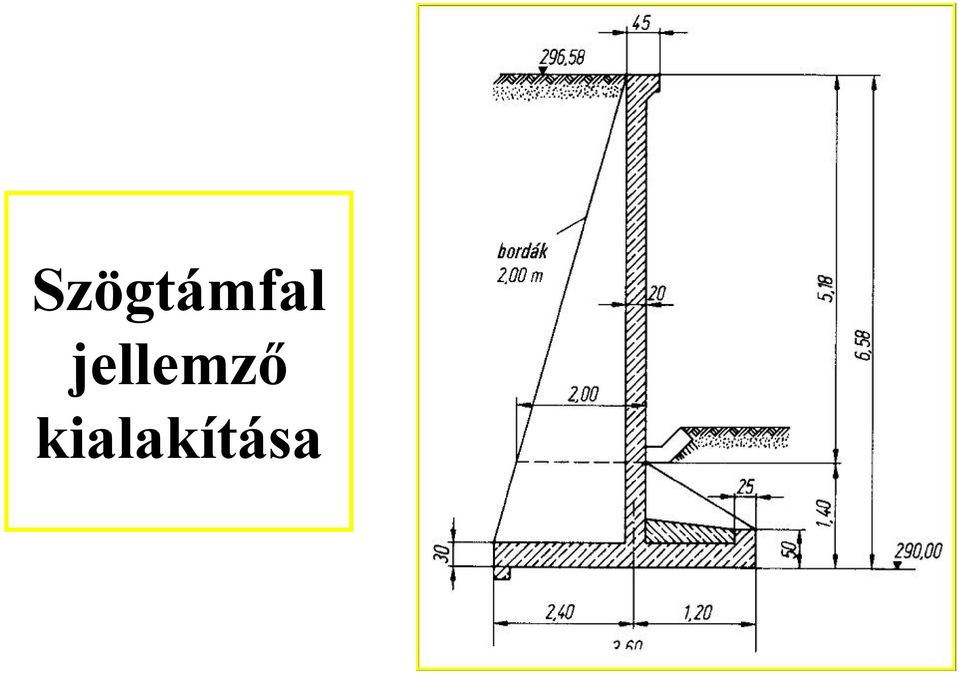

13 Szögtámfal jellemző kialakítása

14

15

16

17 Máglyafalak

18 Máglyafal szerkezete

19

20

21 M5 Bp. utáni szakasz Auchan lehajtó ág Máglyafal georáccsal erősített háttöltéssel és cölöpsorral

22

23

24 Gabionfalak

25 Gabionfal elrendezése

26

27

28

29 Vasalt földtámfalak

30 Vasalt föld támfalak szerkezete

31

32

33

34 Betonút-típusú vasalt földtámfal

35 M1 Győrt elkerülő szakasz Leomlott hídfő

36 2.sz. főút horgonyzásos megerősítés

37 M1 Győrt elkerülő szakasz Elkészült támpilléres megtámasztás

38 Georáccsal erősített talajtámfal

39 Magyarszlovén vasútvonal georáccsal erősített talajtámfal mintakeresztszelvénye

40 Georáccsal erősített talajtámfal a magyar szlovén vasútvonalon

41

42

43

44

45 M7 autópálya Bszárszó Ordacsehi Terra-Mesh támfal Pannon-Freyssinet

46 Szegezett fal

47 Szegezett fal készítése

48

49

50

51

52 Tartós talajszeg

53

54 Nyergesújfalu szegezett fal

55

56 9.2. Határállapotok MSZ EN :2006 (1)P Össze kell állítani a vizsgálandó határállapotok listáját. A támszerkezetek valamennyi típusa esetében legalább a következő határállapotokat kell vizsgálni: az általános állékonyság elvesztése; valamely szerkezeti elem, például fal, horgony, heveder, dúc, vagy ezek kapcsolatának tönkremenetele; valamely szerkezeti elem és a talaj együttes tönkremenetele; felhajtóerő vagy buzgárosodás miatti tönkremenetel; a támszerkezet mozgása, mely leomlást okozhat vagy befolyásolhatja az épülő tartószerkezet, illetve a megtámasztott közegen nyugvó közeli tartószerkezetek vagy közművezetékek külső megjelenését vagy használhatóságát; elfogadhatatlan mértékű vízszivárgás a falon át vagy a fal alatt; a talajszemcsék elfogadhatatlan mértékű kimosódása a falon át vagy a fal alatt; a talajvízviszonyok elfogadhatatlan mértékű megváltozása. (2)P A súlytámfalak, valamint az összetett támszerkezetek esetében még a következő határállapotokat kell vizsgálni: talajtörés az alap alatt; elcsúszás az alapfelületen; a támfal felborulása;

57 Erőtani méretezés: KERESZTMETSZETEK MÉRETEZÉSE: Követelmény: az eredő külpontossága e <= B/6 legyen, azaz a belső magon belül hasson, ne lépjen fel húzás a szerkezetben ; Húzófeszültséget is felvevő falaknál e max =B/3 is lehet HELYZETI ÁLLÉKONYSÁG BIZTOSÍTÁSA: Kiborulás elleni ellenőrzés: Elcsúszás elleni ellenőrzés Az alap alatti talajra ható feszültségek vizsgálata, mint a külpontosan nyomott keresztmetszet vizsgálata VIZSGÁLAT ALAPTÖRÉSRE

58 KERESZTMETSZET KIBORULÁS ELCSÚSZÁS MSZ EN :2006 MSZ EN :2006 Ea Ea G B E a E ah R B e G l e x G B/10 G Forgáspont S N G talaj Csúszási felület KERESZTMETSZETEK MÉRETEZÉSE: Követelmény: az ered? külpontossága e <= B/6 legyen, azaz a bels? magon belül hasson, ne lépjen fel húzás a szerkezetben Húzófeszültséget is felvev? falaknál emax=b/3 is lehet α c =2/3 vagy 1/2 α n =3/2 vagy 2 tájékoztató érték laborvizsgálat alapján α c =2/3 vagy 1/2 α n =3/2 vagy 2 tájékoztató érték laborvizsgálat alapján

59 N e Alaptörés B σ 1 σ 2

60

61 Fugatömítés Látható felület acélbetét
